江浪氣動隔膜泵系列產品規格書
一、產品概述

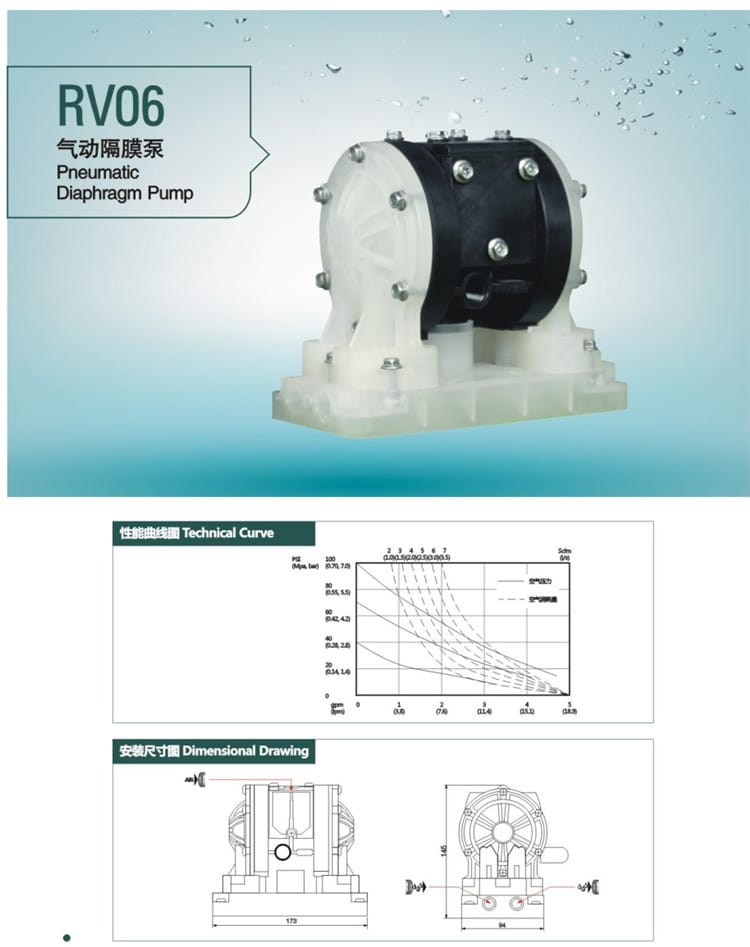

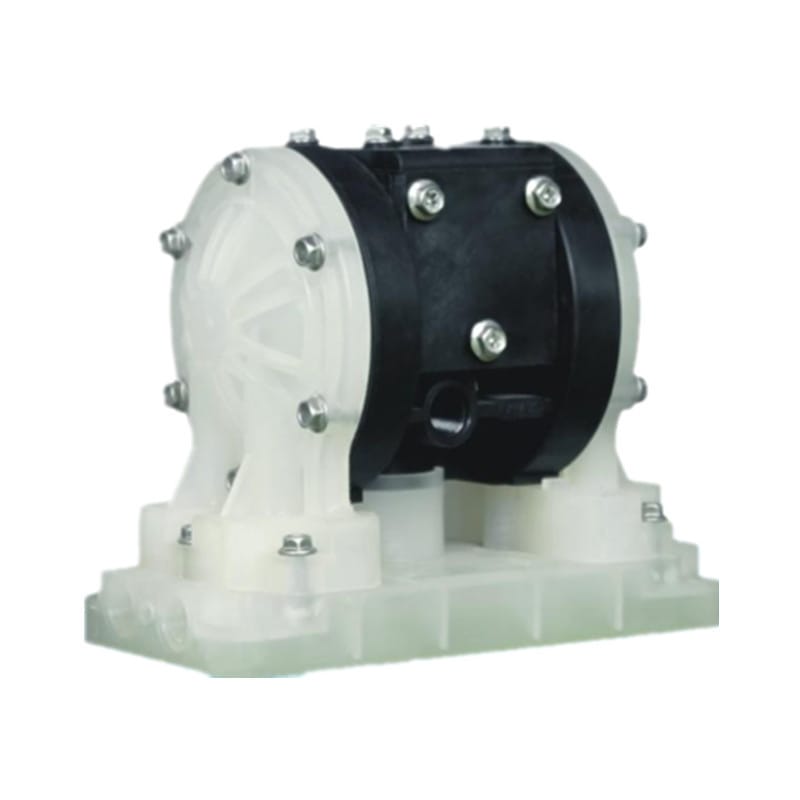

本系列為江浪品牌氣動隔膜泵，涵蓋 RV06、RV10、RV15、RV20、RV25 等多種型號。產品分為塑料材質與金屬材質兩種版本，廣泛應用于耐腐蝕液體輸送及污水處理領域。該系列泵采用壓縮空氣驅動，具備自吸能力強、無泄漏、防爆安全等特性。
二、核心特點
- 雙隔膜設計：運行平穩，壽命長，可干運轉而不損壞。
- 耐腐蝕性強：提供塑料（PP/PVDF）及金屬（鋁合金/不銹鋼）多種材質選擇，適應不同化學介質。
- 無需電力：純氣動驅動，適用于易燃易爆環境，本質安全。
- 自吸能力：具有良好的自吸性能，可處理含顆粒雜質液體。
- 流量可調：通過調節進氣壓力即可控制流量和揚程。
三、技術參數
| 參數項 |
規格說明 |
| 適用型號 |

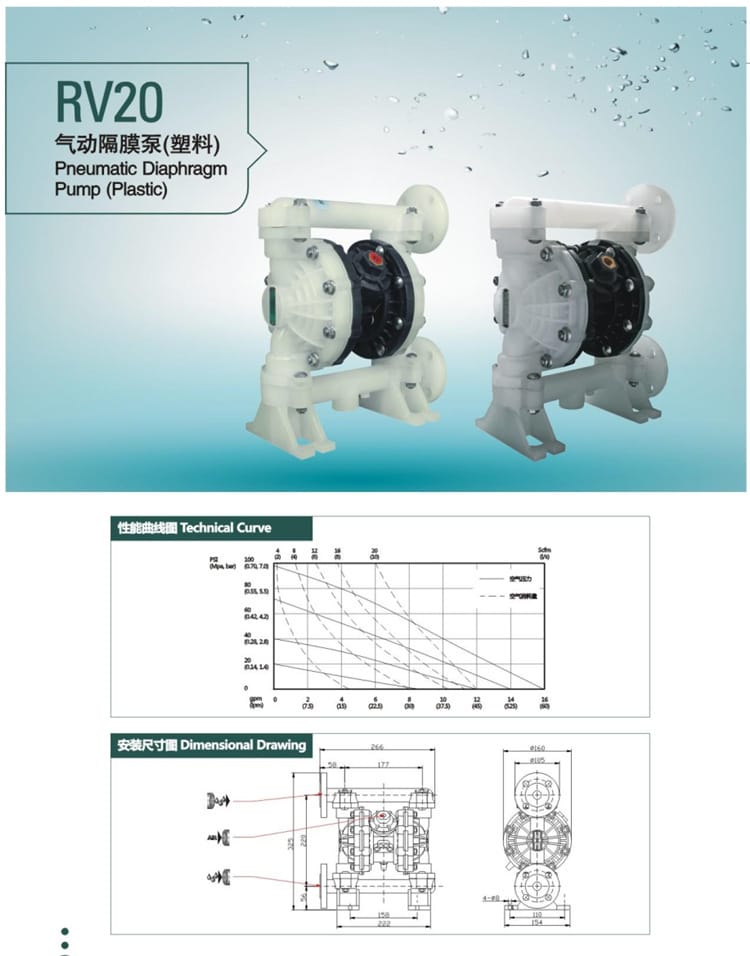

RV06, RV10 (塑/金), RV15 (塑/金), RV20 (塑), RV25 (塑) |
| 驅動方式 |
氣動 (Pneumatic) |
| 最大工作氣壓 |
0.7 MPa (7 Bar) |
| 推薦工作氣壓 |
0.55 MPa (5.5 Bar) |
| 最小啟動氣壓 |
0.14 MPa (1.4 Bar) |
| 接口尺寸 |
1/4 寸起 (隨型號遞增) |
| 材質選項 |
工程塑料、鋁合金、不銹鋼、聚四氟乙烯等 |
| 溫度范圍 |
-10℃ ~ 80℃ (視材質而定) |
| 典型尺寸參考 |

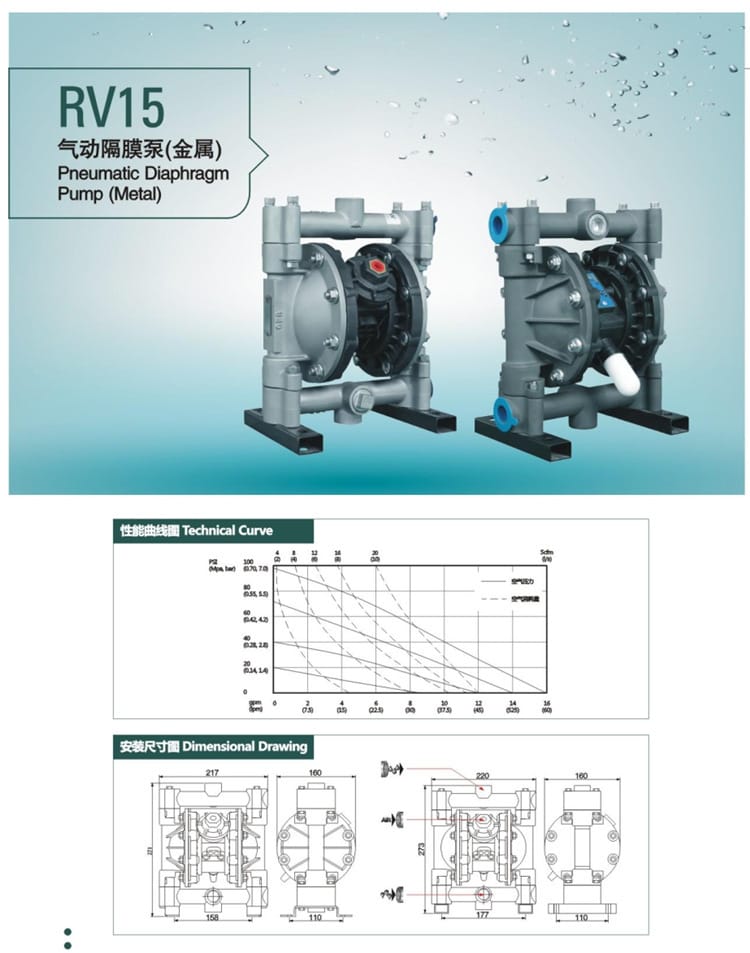

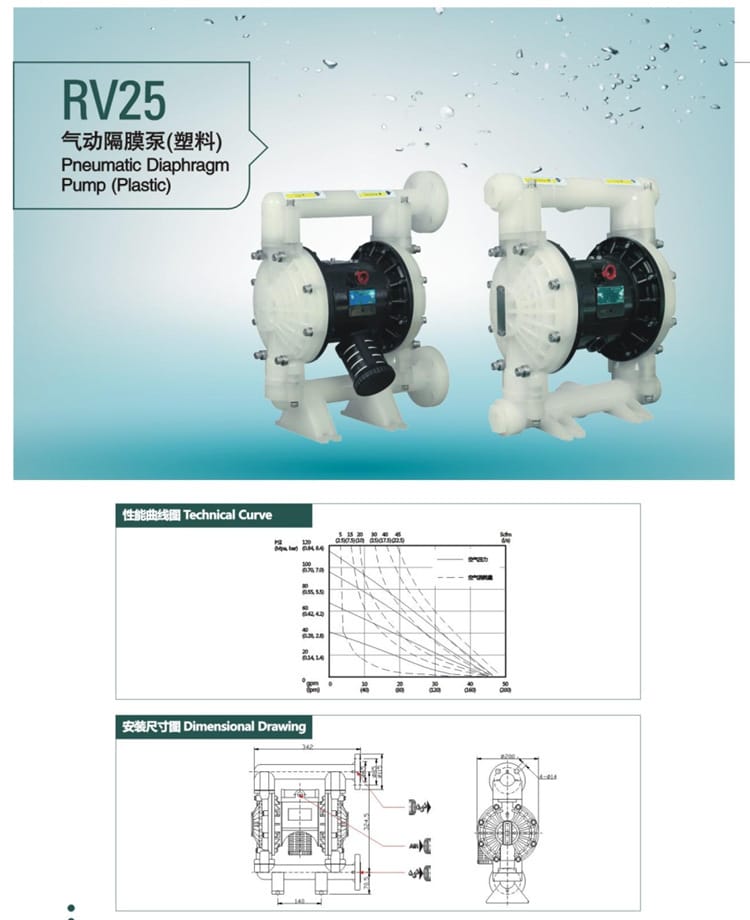

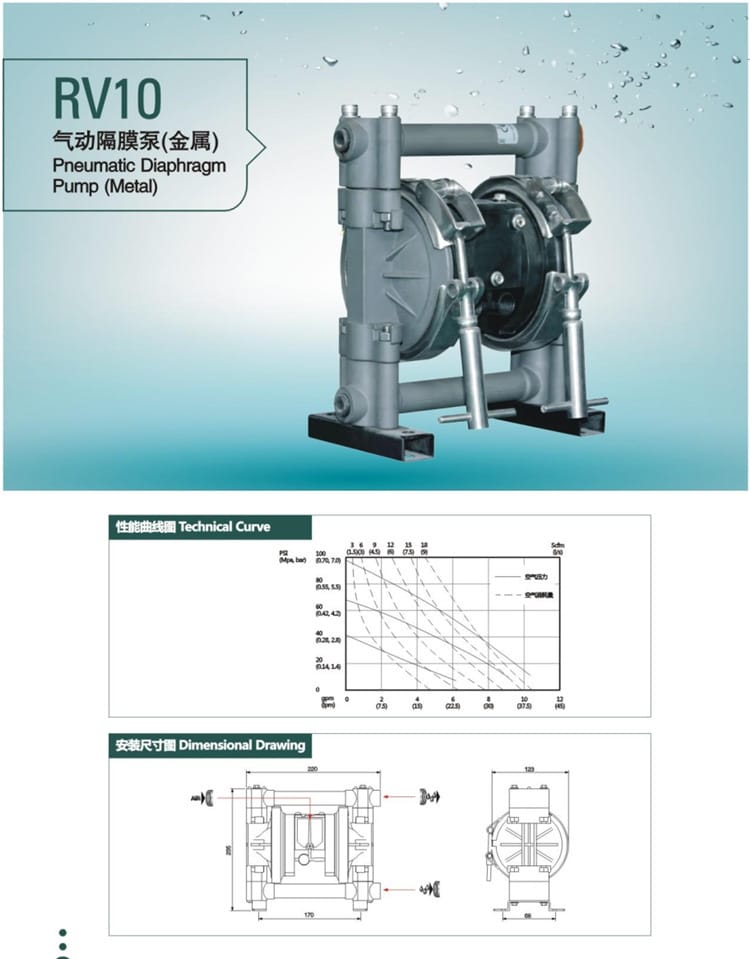

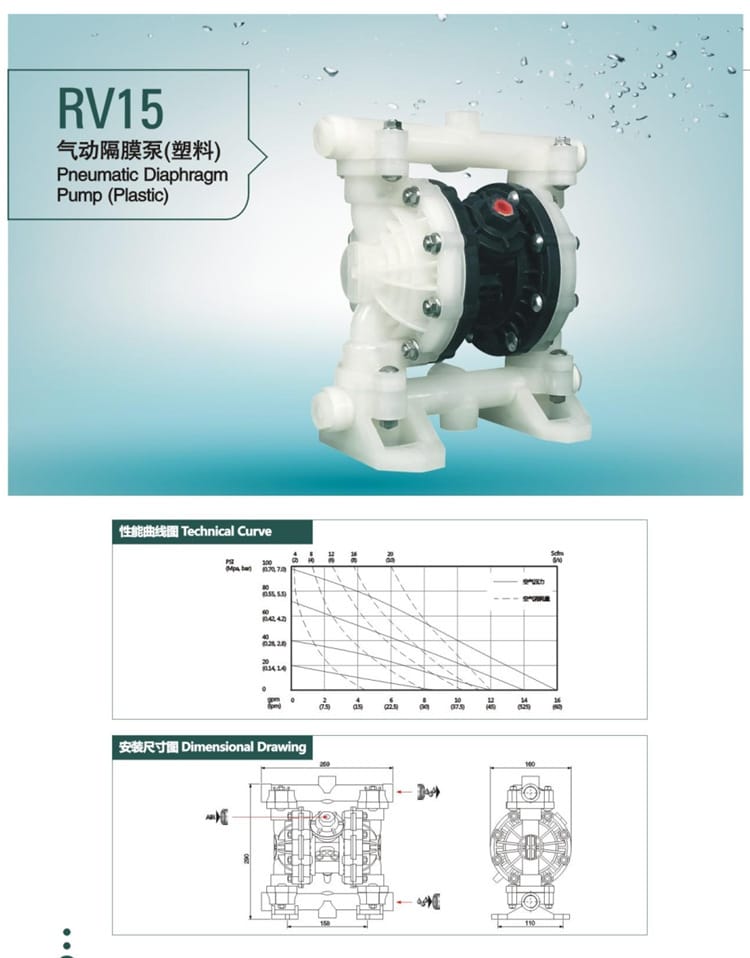

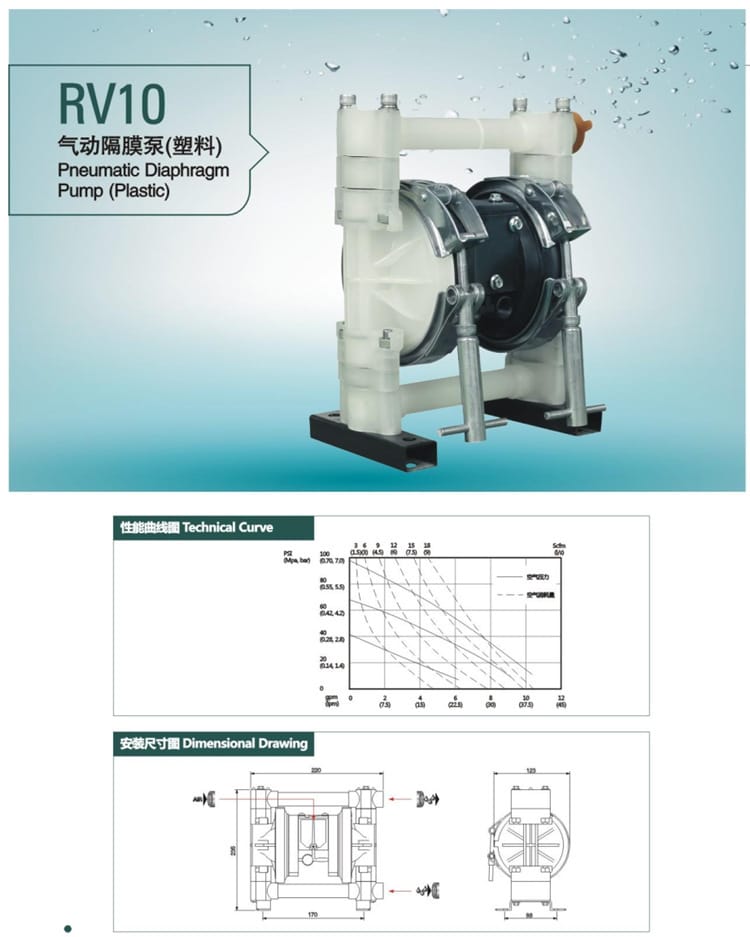

RV10 約 220×121mm; RV15 約 217×160mm; RV25 約 342×140mm |
四、應用行業
- 污水處理：污泥輸送、酸堿廢水排放。
- 化工行業：腐蝕性化學品、溶劑、樹脂輸送。
- 電鍍行業：藥液循環、鍍液過濾。
- 食品醫藥：飲料灌裝、藥液轉移 (需符合衛生級標準)。
- 礦山冶金：礦漿輸送、泥漿處理。
- 涂裝噴涂：油漆、涂料循環輸送。
五、安裝條件
- 氣源要求：必須配備潔凈、干燥的壓縮空氣源，建議加裝油水分離器及減壓閥，確保氣壓穩定在 0.4-0.6 MPa 之間。
- 管路連接：進出口管路直徑不得小于泵口口徑，避免節流影響流量；進水管路應盡量短且密封良好，防止漏氣導致吸不上液。
- 固定方式：泵體需安裝在平整穩固的基座上，建議使用減震墊以減少振動噪音。
- 排氣系統：排氣口應連接消聲器或排氣管道至安全區域，避免噪音污染及濕氣倒灌。
- 環境溫度：安裝場所應避免極端高溫或低溫，防止泵內結冰或材料老化。
六、注意事項
- 嚴禁無水干轉過久：雖然允許短時間干轉，但長期無介質運行會加速密封圈磨損。
- 防凍保護：冬季停機后必須排空泵體內殘留液體，防止結冰脹裂泵體。
- 壓力限制：嚴禁超過 0.7 MPa 的最大供氣壓力，以免損壞膜片或內部零件。
- 定期維護：建議定期檢查膜片、球閥及密封圈狀態，發現磨損及時更換。
- 安全防護：操作時請佩戴防護用具，特別是在輸送有毒、有害或高溫介質時。
- 異常處理：若出現流量不足或噪音過大，應立即停機檢查進氣壓力及管路是否堵塞。
