江浪氣動隔膜泵 (RV 系列) 產品技術規格書
一、核心特點
- 氣動驅動：采用壓縮空氣作為動力源，無需電力，天然防爆，適用于易燃易爆危險環境。
- 耐腐蝕設計：提供工程塑料及金屬材質選擇，特別適用于耐酸堿、有機溶劑等腐蝕性液體的輸送。
- 自吸與干轉：具備強大的自吸能力，允許短時間干運轉而不損壞泵體。
- 調節靈活：通過調節進氣壓力即可無級調節流量和揚程，操作簡便。
二、技術參數
根據提供的技術資料整理，RV 系列主要參數如下：
| 型號 |
材質類型 |
工作氣源壓力范圍 (MPa/bar) |
參考外形尺寸 (長×寬 mm)* |

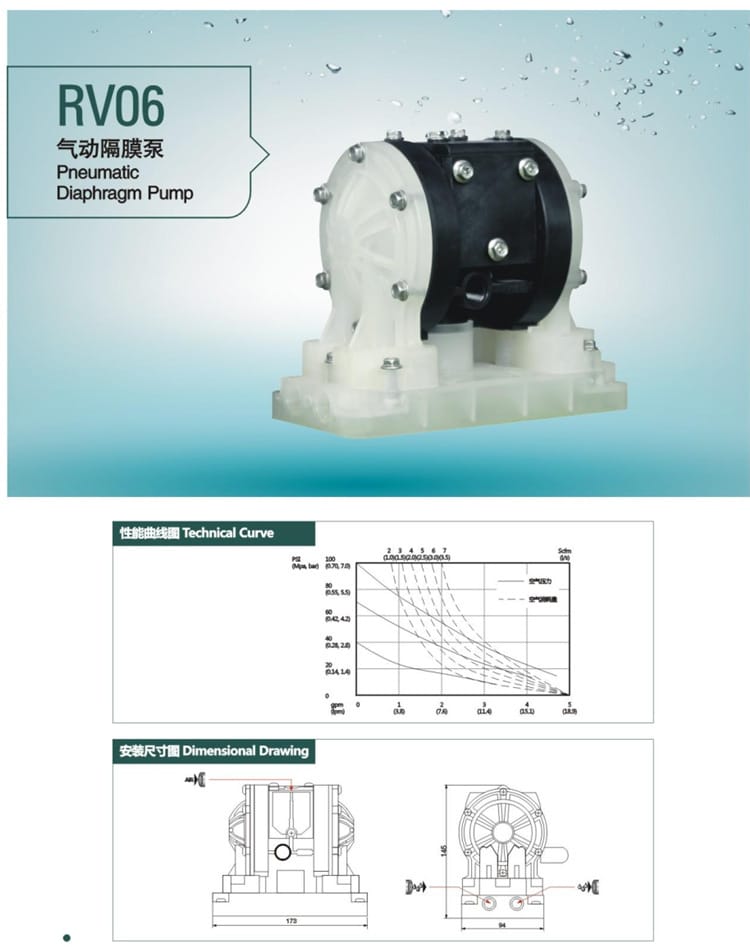

| RV06 |
通用型 |
0.14 ~ 0.70 (1.4 ~ 7.0) |
173 × 94 |

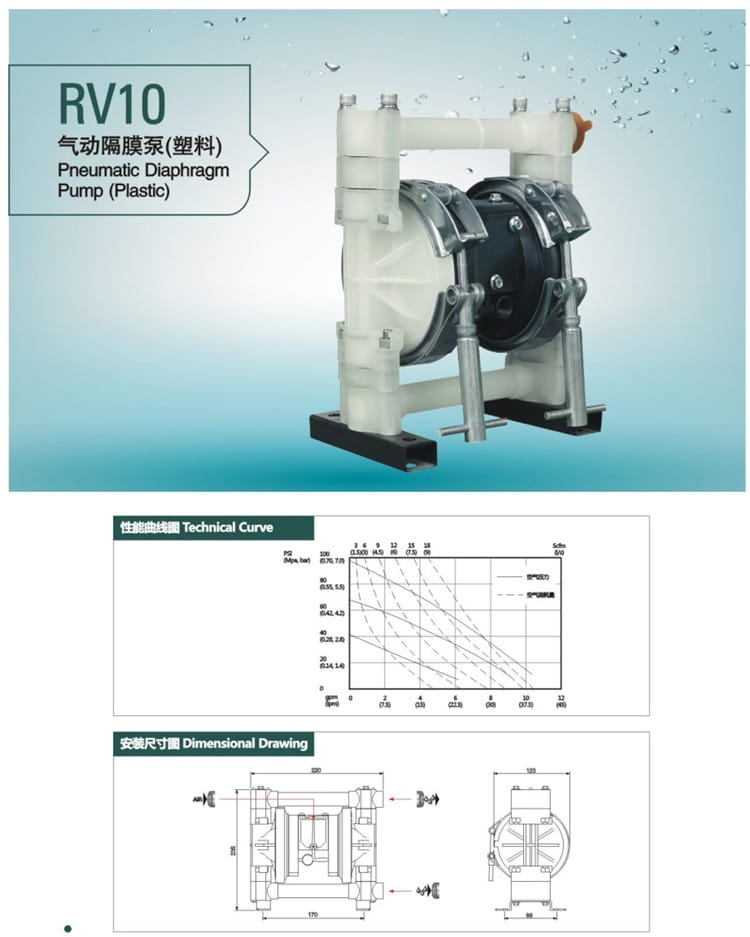

| RV10 |
塑料 |
0.14 ~ 0.70 (1.4 ~ 7.0) |
220 × 121 |

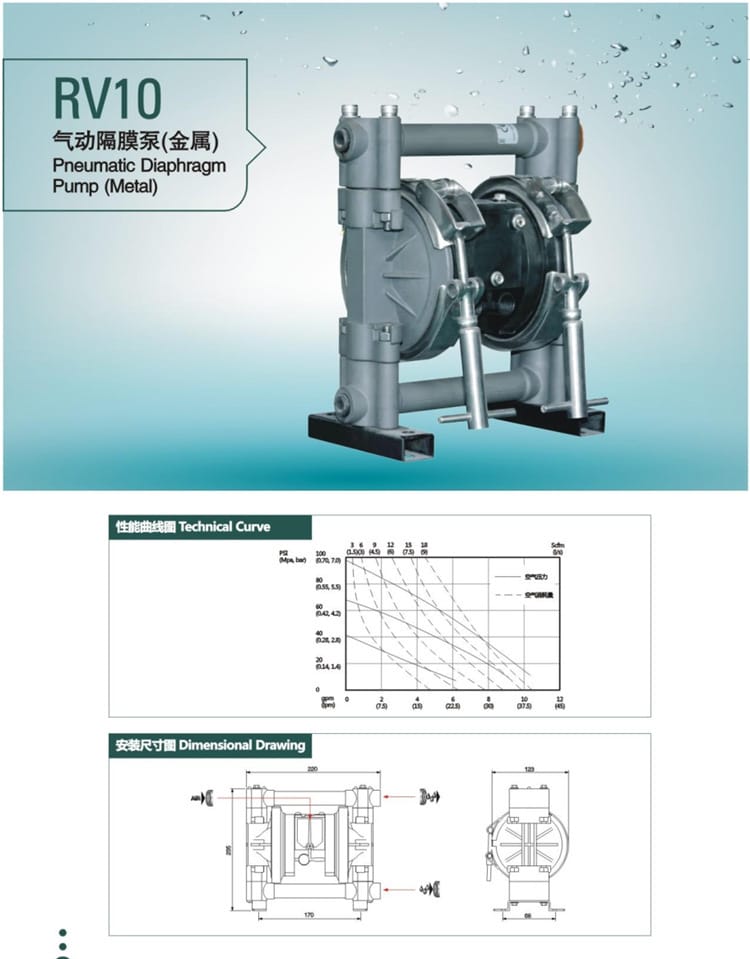

| RV10 |
金屬 |
0.14 ~ 0.70 (1.4 ~ 7.0) |
220 × 123 |

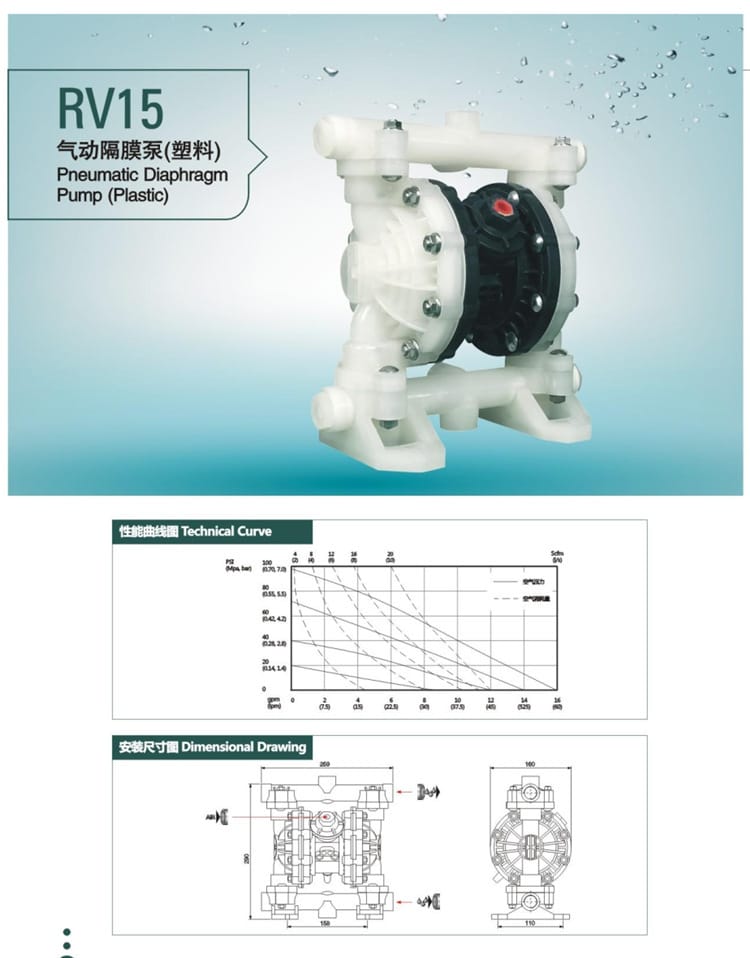

| RV15 |
塑料 |
0.14 ~ 0.70 (1.4 ~ 7.0) |
158 × 150 |

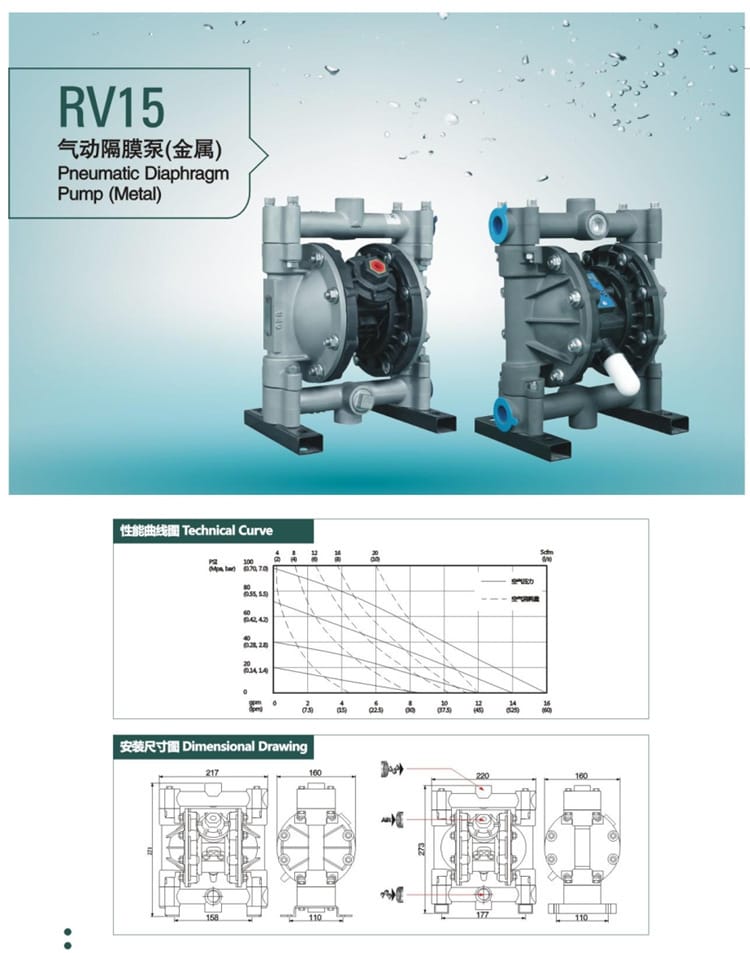

| RV15 |
金屬 |
0.14 ~ 0.70 (1.4 ~ 7.0) |
217 × 160 |

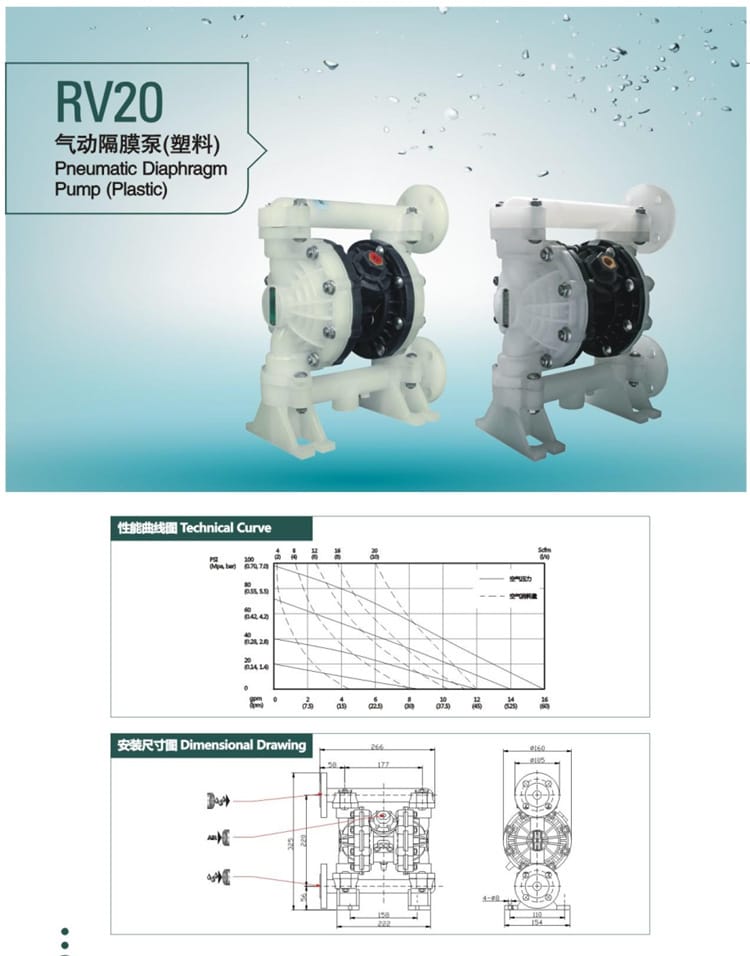

| RV20 |
塑料 |
0.14 ~ 0.70 (1.4 ~ 7.0) |
266 × 177 |

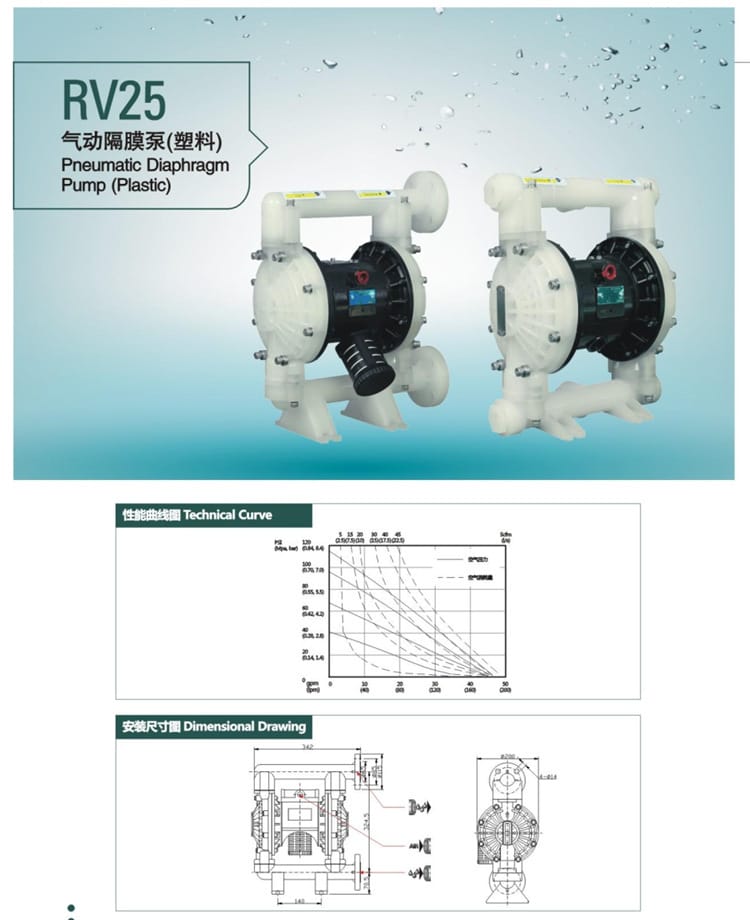

| RV25 |
塑料 |
0.14 ~ 0.70 (1.4 ~ 7.0) |
342 × 140 |
> 注：尺寸數據源自安裝尺寸圖提取，實際安裝請預留維護空間；流量與揚程性能隨氣壓變化，具體請參閱原廠性能曲線圖。
三、應用行業
本系列泵廣泛應用于以下領域：
- 化學工業：各類酸、堿、鹽溶液及有機溶劑的轉移與循環。
- 環保水處理：污水處理廠的污泥輸送、絮凝劑投加及廢水排放。
- 涂裝與印染：油漆、涂料、染料、粘合劑的高粘度流體輸送。
- 電子電鍍：蝕刻液、鍍液及清洗液的精密輸送。
- 食品制藥：藥液、糖漿、乳制品等衛生級流體輸送（需選用合規材質）。
四、安裝條件
為確保設備正常運行，安裝時需滿足以下條件：
- 環境要求：安裝場所應保持通風良好，避免極端高溫或低溫環境，遠離強磁場。
- 基座固定：泵體應安裝在水平、堅固的基礎上，重型金屬泵建議加裝減震墊。
- 氣源配置：必須配備空氣過濾器和減壓閥，保證氣源干燥、潔凈且壓力穩定在 0.4~0.6 MPa 之間。
- 管路連接：進出口管道直徑不應小于泵口徑，管路支撐應獨立，避免重力直接作用于泵接口。
- 電氣安全：金屬泵體在易燃易爆區域安裝時，必須進行可靠的靜電接地處理。
五、注意事項
在使用過程中，請務必遵守以下事項以延長使用壽命：
- 壓力監控：嚴禁超壓運行，最大輸入氣壓不得超過 0.7 MPa，以免撕裂膜片或損壞閥球。
- 防凍保護：在寒冷季節停機時，必須徹底排空泵腔及管路內的殘留液體，防止結冰脹裂泵體。
- 潤滑保養：定期檢查中心閥組件，若發現動作遲緩，應及時清理或加注專用潤滑脂。
- 異常處理：運行中出現異常噪音或泄漏，應立即停機檢查，排查是否因異物卡滯或密封件磨損導致。
- 配件更換：易損件（如膜片、球閥、密封圈）應根據使用頻率定期更換，建議使用原廠配件以確保兼容性。
