江浪氣動隔膜泵產品技術規格書
一、核心特點
江浪（Jianglang）氣動隔膜泵系列專為復雜工況設計，具備以下顯著優勢：
- 耐腐蝕性強：采用優質塑料或金屬材質，適用于酸堿及腐蝕性液體的輸送。
- 無密封泄漏：氣動驅動結構，無需電力，杜絕機械密封泄漏風險。
- 自吸能力強：具備良好的自吸性能，可處理含固體顆粒的污水及高粘度流體。
- 安全防爆：純氣動運行，無電機火花，適用于易燃易爆環境。
- 維護簡便：結構簡單，零部件少，易于拆卸和更換膜片。
二、技術參數
本系列產品涵蓋 RV06 至 RV35 多種型號，具體參數如下：
- 產品型號：RV06、RV10、RV15、RV20、RV25、RV35（包含 A11/A88 等細分規格）。

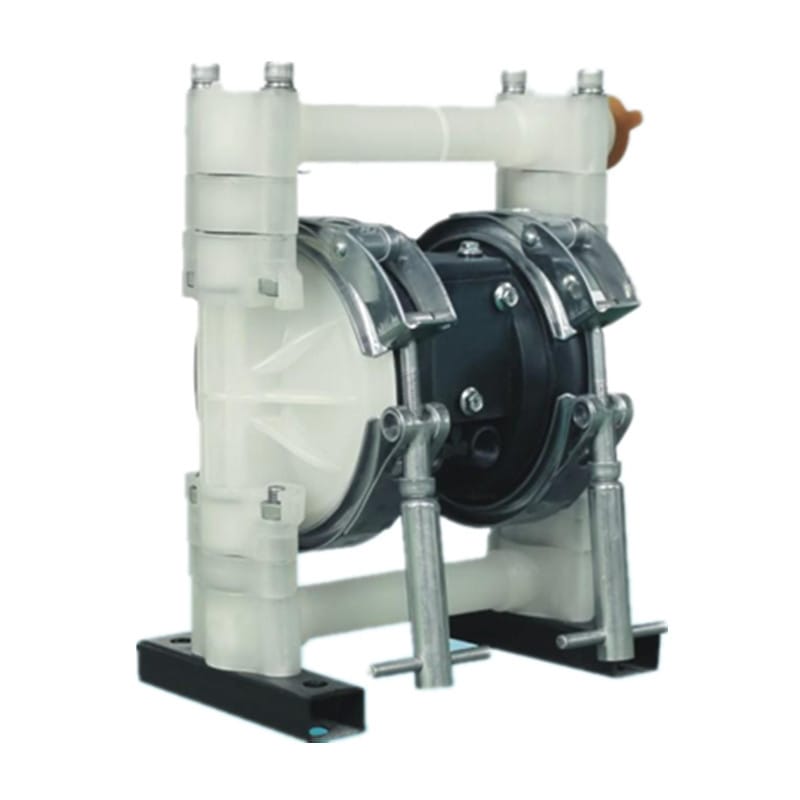

- 泵體材質：提供工程塑料（Plastic）與金屬（Metal）兩種材質可選。
- 工作介質：耐酸堿污水、化工原料、有機溶劑等。
- 空氣壓力范圍：
- 額定工作壓力：0.55 MPa (5.5 bar)
- 最大允許壓力：0.70 MPa (7.0 bar)
- 最低啟動壓力：0.14 MPa (1.0 bar)

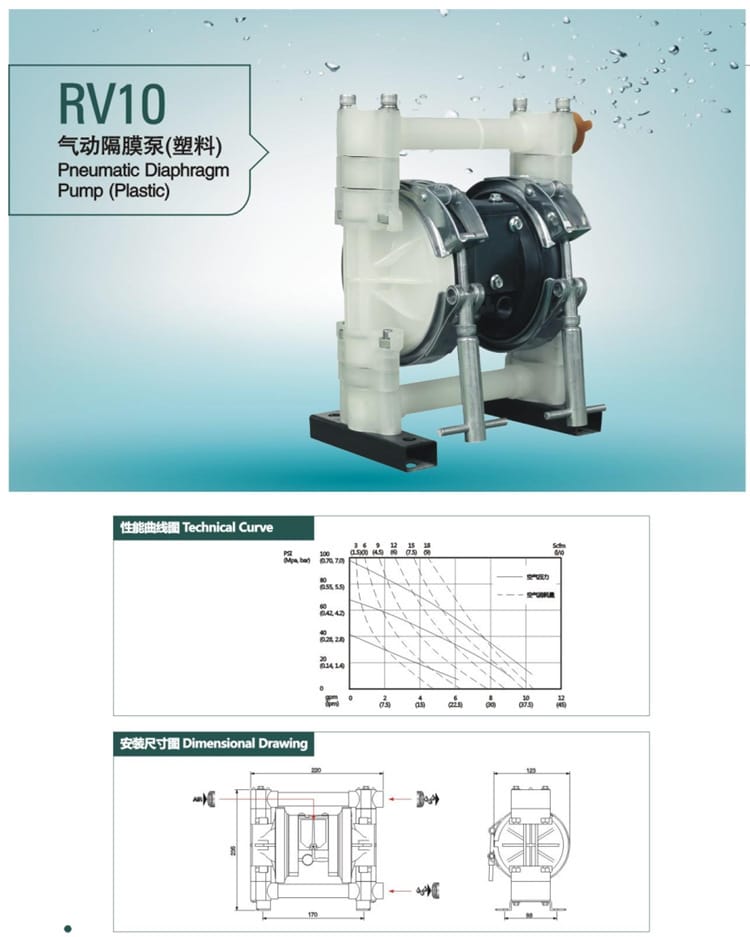

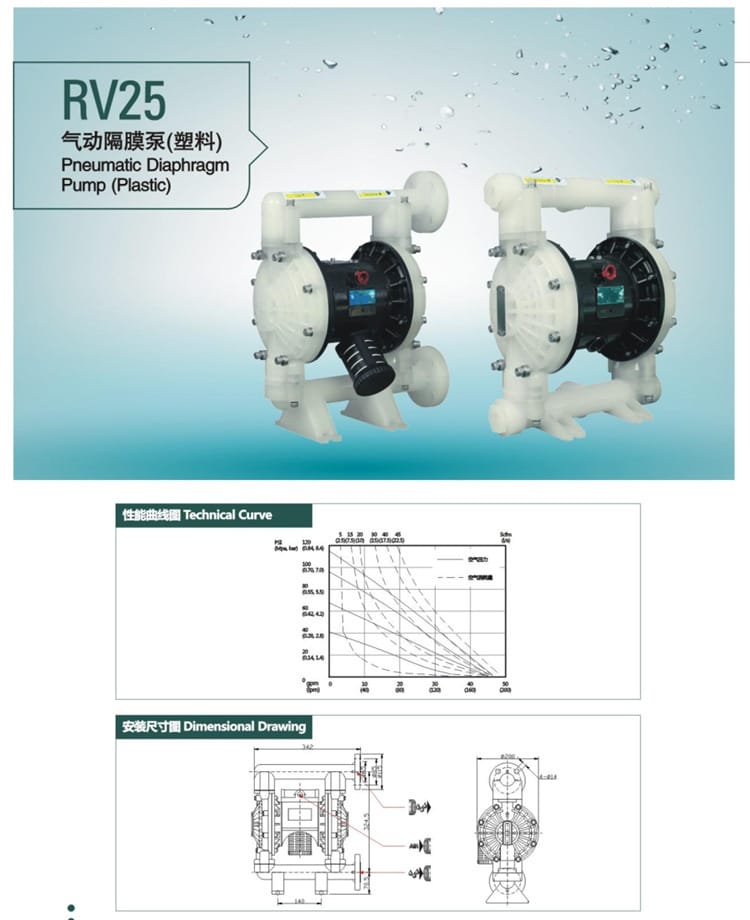

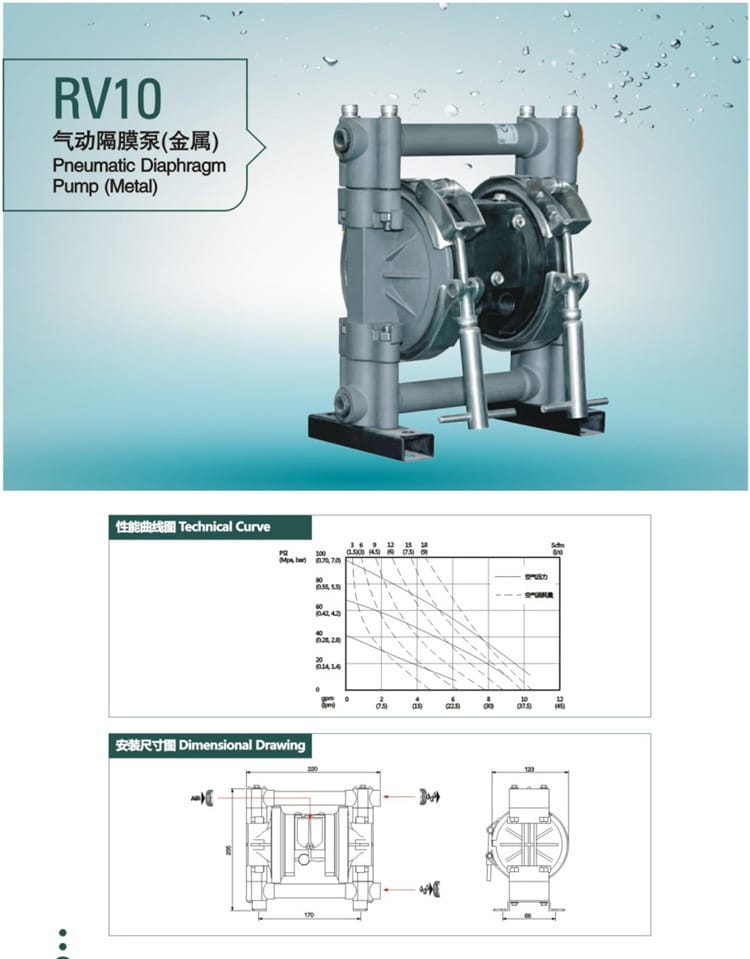

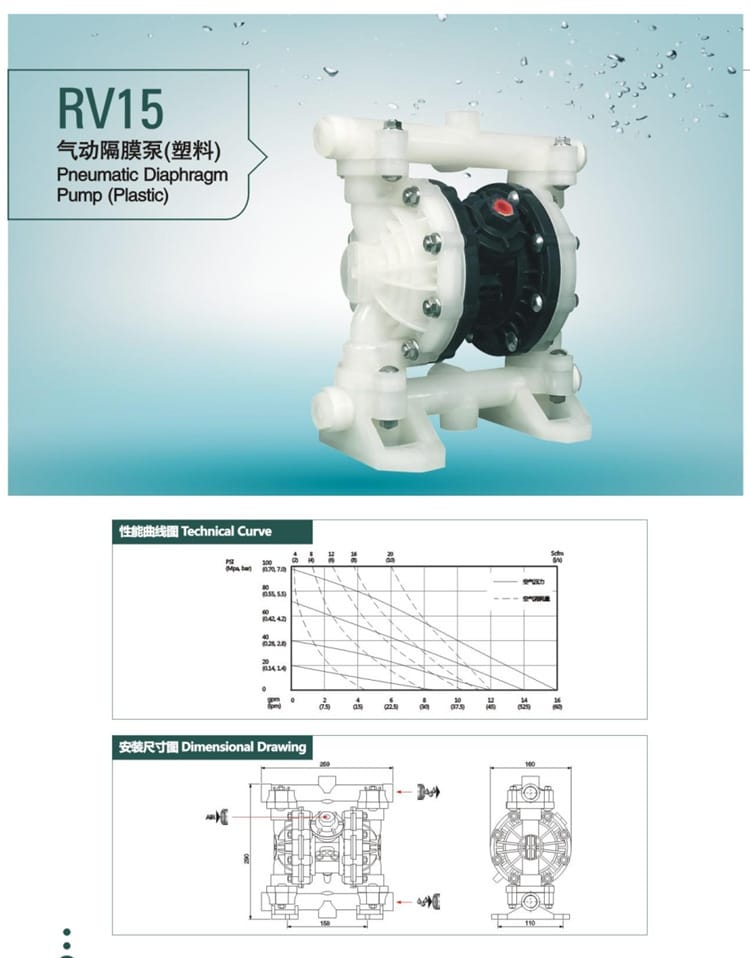

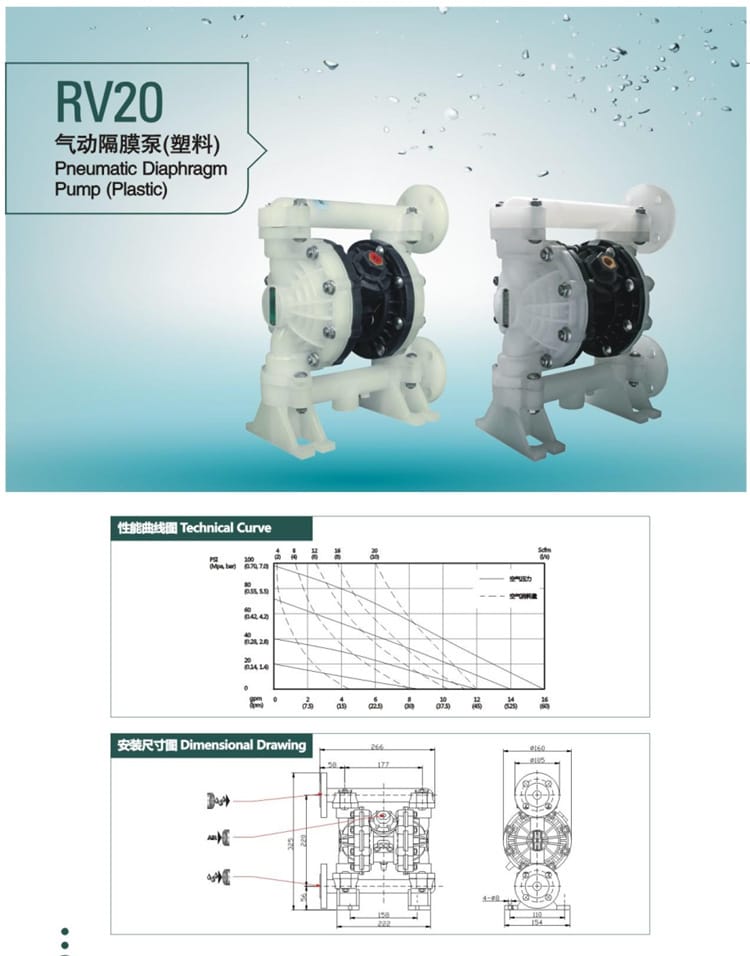

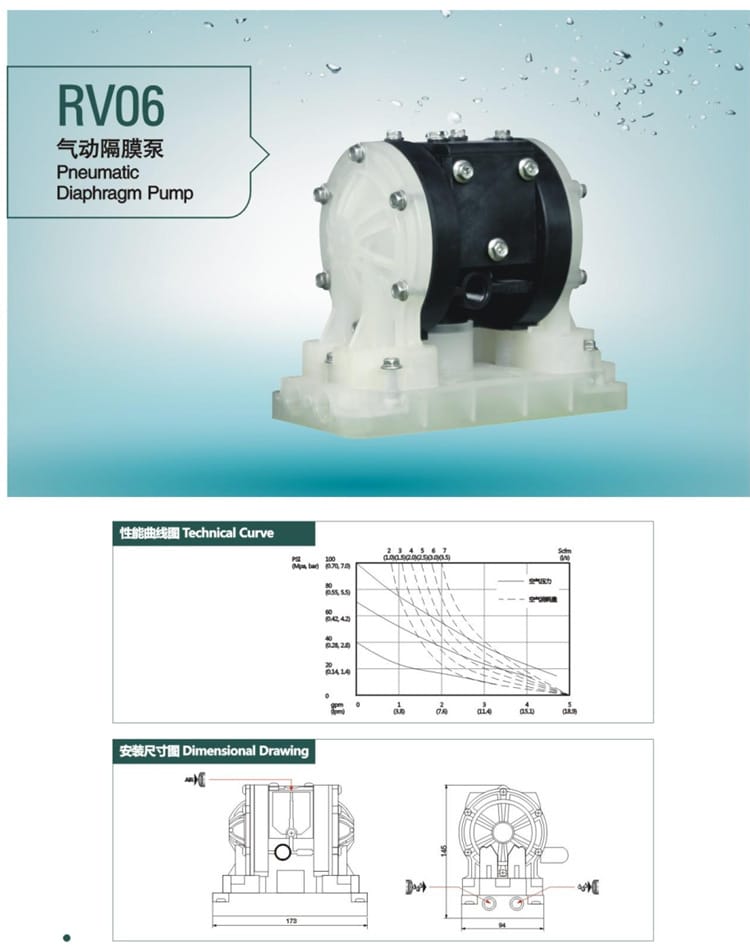

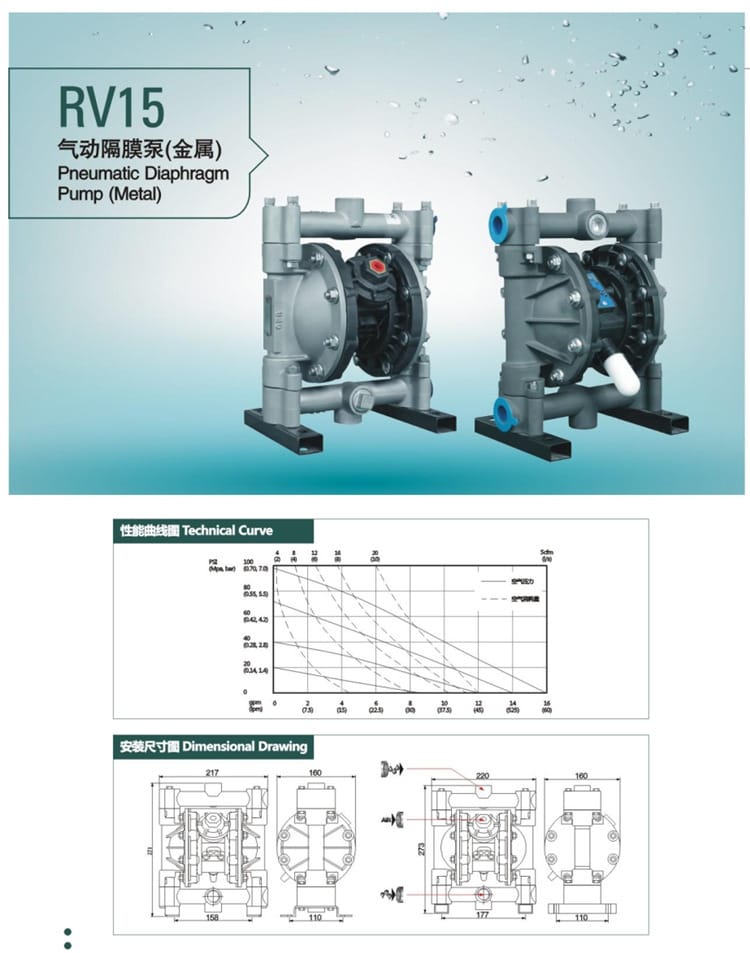

- 流量特性：不同型號對應不同流量曲線（參考 RV10/RV15/RV20 等性能曲線圖），支持調節氣量控制流速。
- 尺寸規格：各型號配備獨立安裝尺寸圖（Dimensional Drawing），具體長寬高數據依據型號（如 RV10、RV15、RV25）有所不同，詳見配套圖紙。
三、應用行業
憑借優異的耐腐蝕與耐磨損性能，該系列泵廣泛應用于以下領域：
- 化工行業：酸液、堿液、樹脂、涂料及各類化學藥劑的輸送。
- 環保水務：污水處理、污泥排放、廢水循環處理。
- 電鍍工業：電鍍液、清洗液的轉移與過濾。
- 制藥食品：藥液傳輸、食品飲料添加劑輸送（需符合衛生級材質要求）。
- 其他領域：陶瓷漿料、油漆油墨、礦山尾礦等固液混合物的輸送。
四、安裝條件
為確保設備穩定運行，安裝時需滿足以下條件：
- 氣源供應：必須配備干燥、潔凈的壓縮空氣源，建議加裝油水分離器及調壓閥。
- 管路連接：進出口管道應支撐穩固，避免泵體承受額外應力；管徑不得小于泵口口徑。
- 基礎固定：泵體應安裝在平整、堅固的基礎上，必要時使用螺栓固定以防震動移位。
- 排氣空間：確保排氣管路暢通，排氣口朝向安全區域，避免廢氣回流影響性能。
- 環境溫度：建議在常溫環境下使用，極端溫度需咨詢廠家確認材質適用性。
五、注意事項
在使用過程中，請務必遵守以下事項以保障安全與壽命：
- 嚴禁空轉：雖然具備自吸能力，但長時間干運轉會損壞膜片及球閥，請確保吸入端有液體。
- 壓力監控：供氣壓力嚴禁超過 0.70 MPa，過高壓力會導致泵體破裂或膜片過早疲勞。
- 定期保養：定期檢查進氣口過濾器是否堵塞，及時清理雜質；根據工況定期更換易損件（如膜片、球閥）。
- 冬季防凍：若環境氣溫低于冰點，停機后必須排空泵內積液，防止結冰脹裂泵體。
- 異常處理：運行時若發現噪音過大、漏氣或流量異常下降，應立即停機檢查原因。
