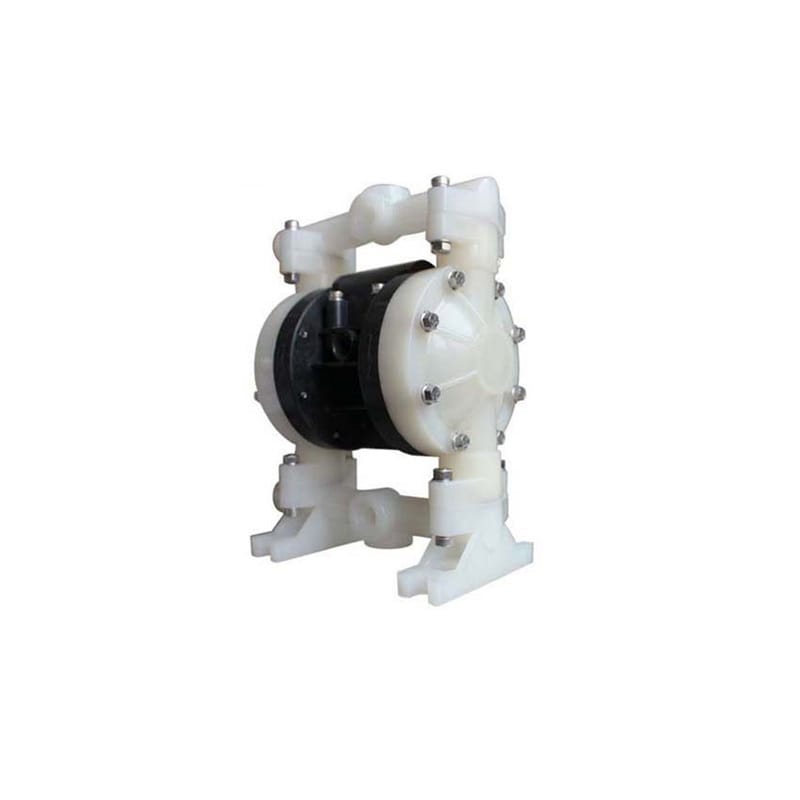

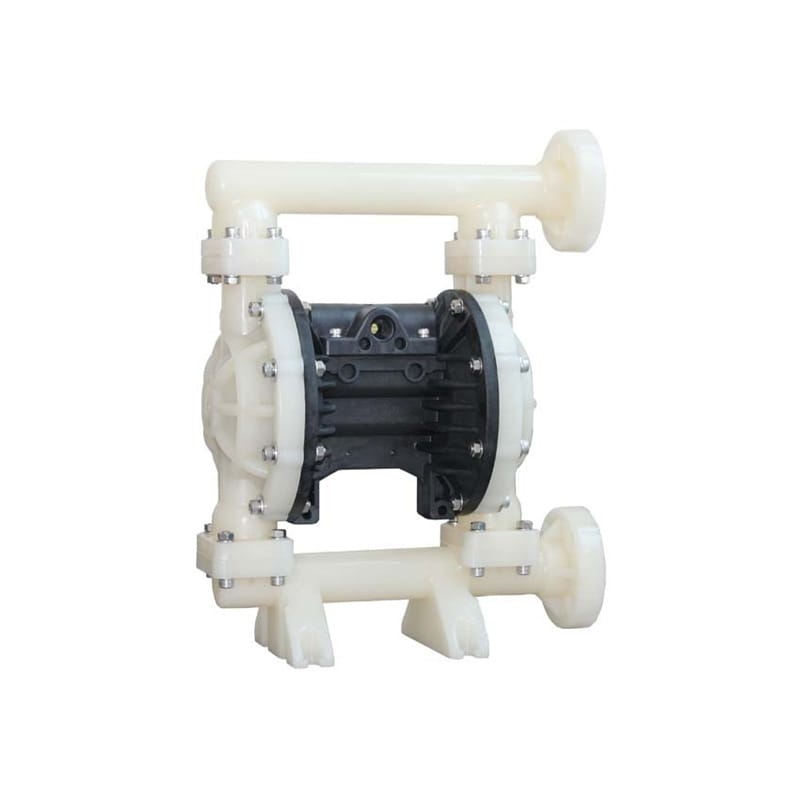

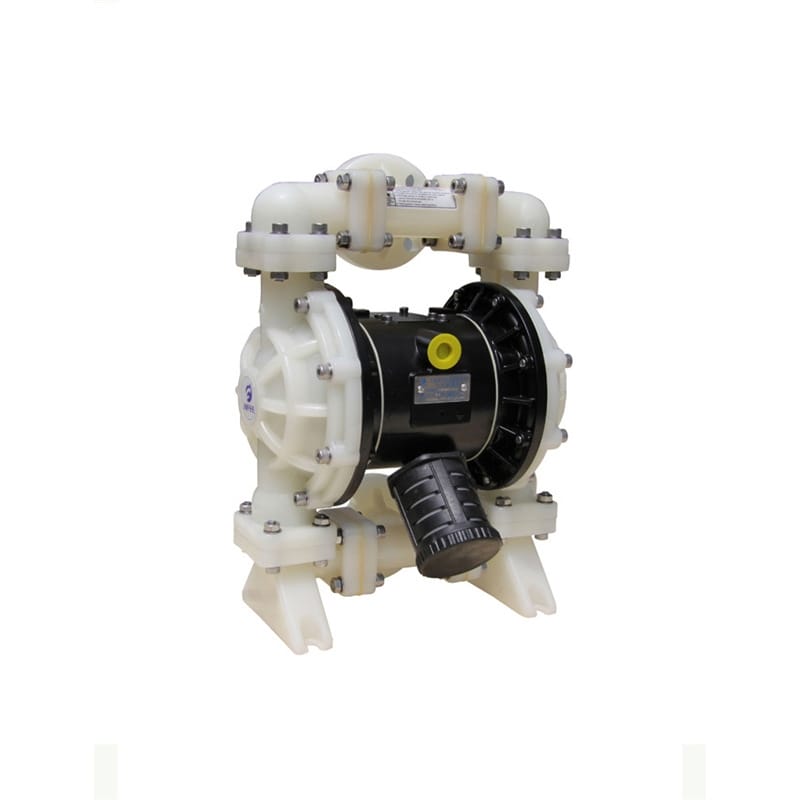

JOFEE氣動隔膜泵 MK25(1寸)山道橡膠塑料
核心特點
- 卓越密封：閥球采用進一步加工工藝，圓整度高，顯著提升止回閥密封性能。
- 牢固耐用：過流部件采用四螺栓連接密封設計，結構牢固且密封性極佳；增強材料強度與結構構架，確保泵體長久耐用。
- 強勁自吸：具備優異的干吸能力，干吸高度可達4~7m，滿足復雜工況啟動需求。
- 靈活安裝：創新三段式上下蓋設計，安裝靈活方便，并支持調整為同時輸送兩種介質。
- 高效節能：膜片生產選用進口材質，壽命更長；導向型氣閥設計，工作穩定、耗氣量小，大幅降低日常使用成本。

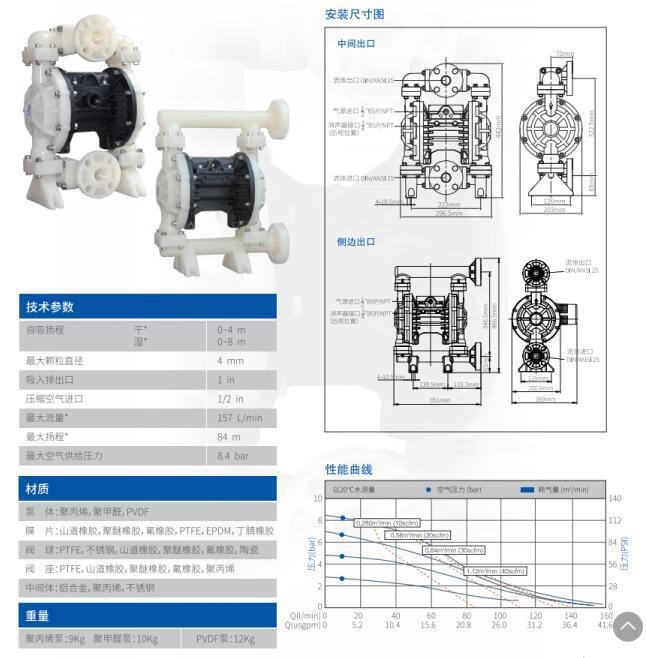

技術參數
性能參數
| 參數項目 |
規格數值 |
| 自吸揚程（干/濕） |
0-4m / 0~8m |
| 最大顆粒直徑 |
4mm |
| 吸入排出口徑 |
1 in |
| 壓縮空氣進口 |
1/2 in |
| 最大流量 |
157 L/min |
| 最大揚程 |
84m |
| 最大空氣供給壓力 |
8.4 bar |
材質配置
| 部件 |
可選材質 |
| 泵體 |
聚丙烯 (PP)、聚甲醛 (POM)、PVDF |
| 膜片 |
山道橡膠、聚醚橡膠、氟橡膠、PTFE、EPDM、丁腈橡膠 |
| 閥球 |
PTFE、不銹鋼、山道橡膠、聚醚橡膠、氟橡膠、陶瓷 |
| 閥座 |
PTFE、山道橡膠、聚醚橡膠、氟橡膠、聚丙烯 |
| 中間體 |
鋁合金、聚丙烯、不銹鋼 |
重量參考
- 聚丙烯泵：9Kg
- 聚甲醛泵：10Kg
- PVDF泵：12Kg
性能曲線（以20°C水測量）
| 空氣壓力 |
耗氣量 |
| 0.5 bar |
1.0 m3/min (20 scfm) |
| 0.84 bar |
1.13 m3/min (40 scfm) |
流量換算參考：Q (L/min) 0~160 對應 Q (usgpm) 0~36.4
應用行業
廣泛應用于化工、制藥、電子、環保污水處理、涂料、油漆、食品加工、造紙及汽車制造等需要耐腐蝕、防泄漏及多介質輸送的行業領域。
安裝條件
- 管道連接：吸入排出口徑為1寸（DN25），需匹配相應規格法蘭或螺紋管道；壓縮空氣進口為1/2寸，需配置穩定氣源接口。
- 接口配置：支持中間出口與側邊出口兩種安裝模式，氣眼進口及消聲器口均采用NPT螺紋標準，確保連接嚴密。
- 空間要求：安裝空間需預留約120mm以上的操作與散熱余量，以方便三段式上下蓋的靈活拆裝及雙介質輸送管路的布置。
- 氣源要求：供給氣壓不得超過8.4 bar，建議安裝調壓閥與空氣過濾器，保證氣源潔凈干燥。
注意事項
- 壓力限制：嚴禁超壓運行，最大空氣供給壓力切勿超過8.4 bar，以免損壞膜片及泵體結構。
- 干吸注意：雖具備4~7m的干吸能力，但長時間干轉可能加速膜片磨損，建議盡量在濕吸狀態下啟動以延長使用壽命。
- 材質匹配：輸送腐蝕性或特殊介質時，請根據介質特性慎重選擇泵體、膜片及閥球材質（如PVDF、氟橡膠等），以防化學腐蝕導致故障。
- 日常維護：定期檢查導向型氣閥及消聲器工作狀態，確保耗氣量維持在正常水平；檢查四螺栓連接密封狀態，防止松動泄漏。
MORAK系列氣動隔膜泵具有以下特征：
閥球采用進一步加工，圓整度高，提升止回閥密封性能。
過流部件采用四螺栓連接密封設計，牢固且密封性好，泵的干吸能力可達4~7m。
三段式上下蓋，安裝靈活方便，并可調成同時輸送兩種介質。
增強材料強度與結構構架，泵的過流部件牢固耐用。
膜片生產選用進口材質。
導向型氣閥，工作穩定, 耗氣量小，日常使用成本較低。
