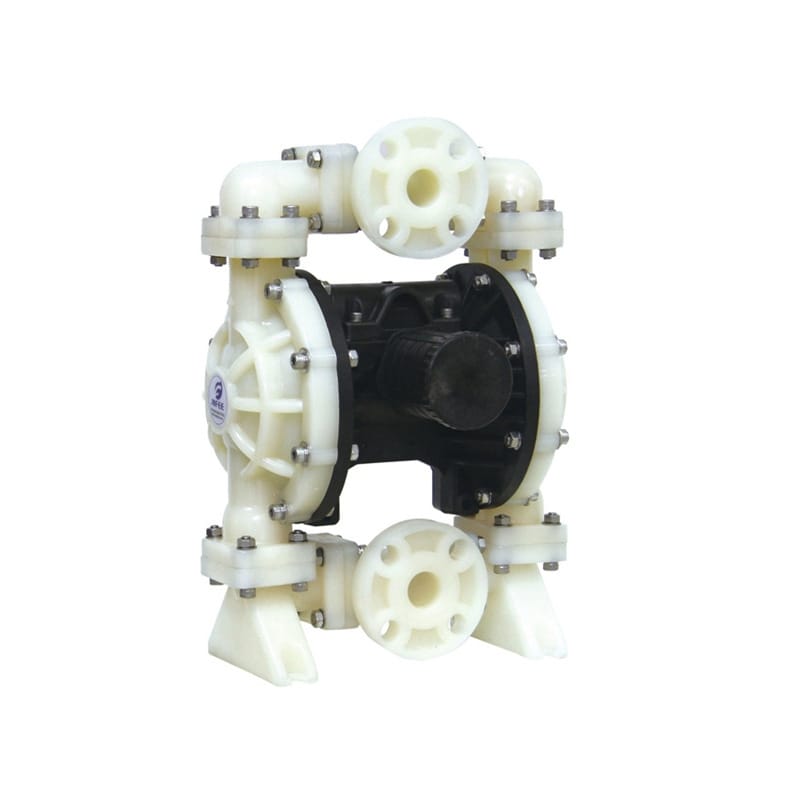

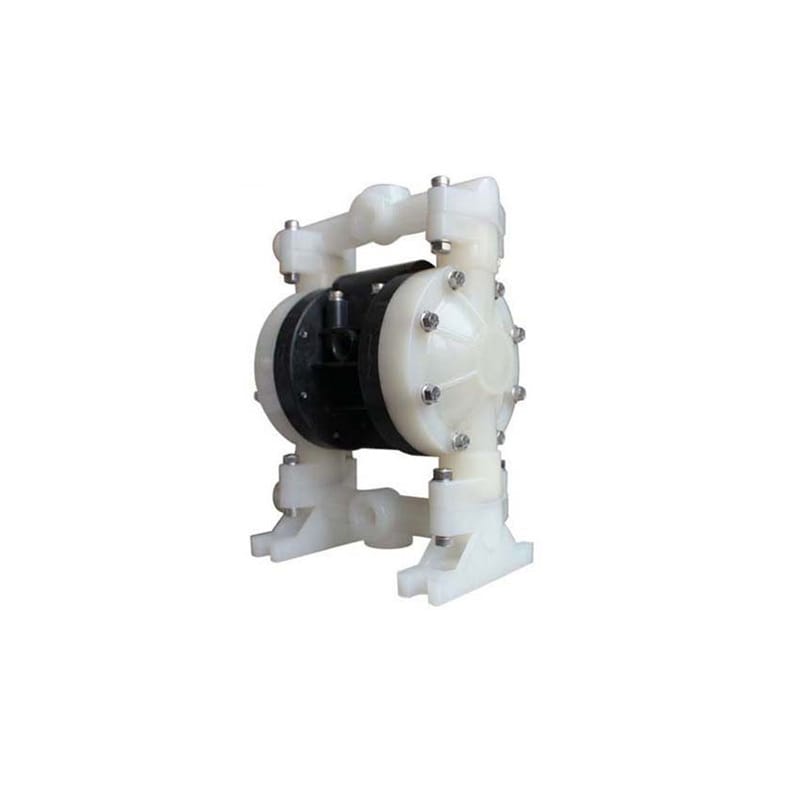

JOFEE 氣動隔膜泵 MK25(1寸) 產品說明
核心特點
- 閥球優化設計：閥球采用進一步加工，圓整度高，提升止回閥密封性能。
- 四螺栓連接密封：過流部件采用牢固的四螺栓連接密封設計，干吸能力可達4~7米。
- 三段式上下蓋結構：安裝靈活方便，并可調成同時輸送兩種介質。
- 增強材料強度：泵的過流部件牢固耐用，適合多種工況需求。
- 進口材質膜片：選用高質量進口材質生產膜片，確保耐久性和可靠性。
- 導向型氣閥：工作穩定，耗氣量小，降低日常使用成本。
技術參數
| 參數名稱 |
參數值 |
| 自吸揚程 |
干：0~4m / 濕：0~8m |
| 最大顆粒直徑 |
4mm |
| 吸入排出口 |
1 in |
| 壓縮空氣進口 |
1/2 in |
| 最大流量 |
157 L/min |
| 最大揚程 |
84m |
| 最大空氣供給壓力 |
8.4 bar |
材質
- 泵體：聚丙烯、聚甲醛、PVDF
- 膜片：山道橡膠、聚醚橡膠、氟橡膠、PTFE、EPDM、丁腈橡膠
- 閥球：PTFE、不銹鋼、山道橡膠、聚醚橡膠、氟橡膠、陶瓷
- 閥座：PTFE、山道橡膠、聚醚橡膠、氟橡膠、聚丙烯
- 中間體：鋁合金、聚丙烯、不銹鋼
重量
- 聚丙烯泵：9Kg
- 聚甲醛泵：10Kg
- PVDF泵：12Kg
應用行業
適用于化工、食品飲料、醫藥、水處理、石油、礦業等多個行業的液體輸送及工藝流程中。
安裝條件

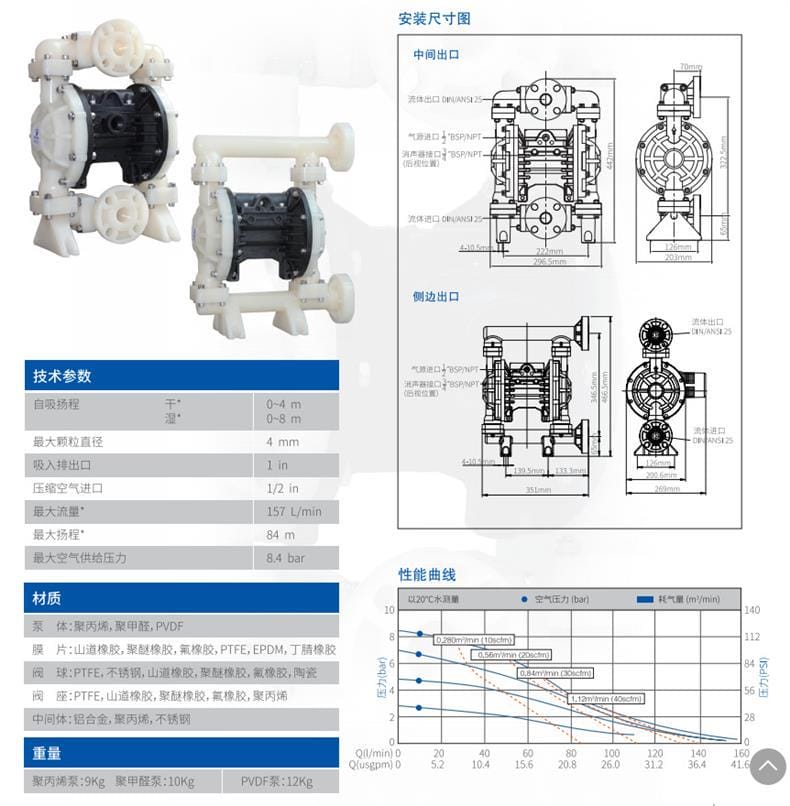

- 安裝尺寸：
- 中間出口：70mm
- 流體進出口：DIN/ANSI 25
- 氣源進口：BSP/NPT
- 消聲器接口：BSP/NPT（后視位置）
- 性能曲線：基于20℃水測量，空氣壓力與耗氣量關系如下：
- 空氣壓力 (bar)：0.28 m3/min (10 scfm)，0.58 m3/min (20 scfm)，0.84 m3/min (30 scfm)，1.12 m3/min (40 scfm)
- 流量 Q (L/min)：0, 20, 40, 60, 80, 100, 120, 140, 160
- 流量 Q (usgpm)：0, 5.2, 10.4, 15.6, 20.8, 26.0, 31.2, 36.4, 41.6
注意事項
- 確保壓縮空氣的壓力和質量符合要求，避免因雜質或水分影響泵的正常運行。
- 在安裝過程中，注意檢查各連接部位的密封性，防止泄漏。
- 使用前需確認介質與泵體、膜片、閥球等材料的兼容性，以避免腐蝕或損壞。
- 長時間停用時，建議排空泵內殘留液體，防止結垢或腐蝕。
- 定期檢查和維護膜片及其他易損件，確保設備長期穩定運行。
MORAK系列氣動隔膜泵具有以下特征：
閥球采用進一步加工，圓整度高，提升止回閥密封性能。
過流部件采用四螺栓連接密封設計，牢固且密封性好，泵的干吸能力可達4~7m。
三段式上下蓋，安裝靈活方便，并可調成同時輸送兩種介質。
增強材料強度與結構構架，泵的過流部件牢固耐用。
膜片生產選用進口材質。
導向型氣閥，工作穩定, 耗氣量小，日常使用成本較低。
