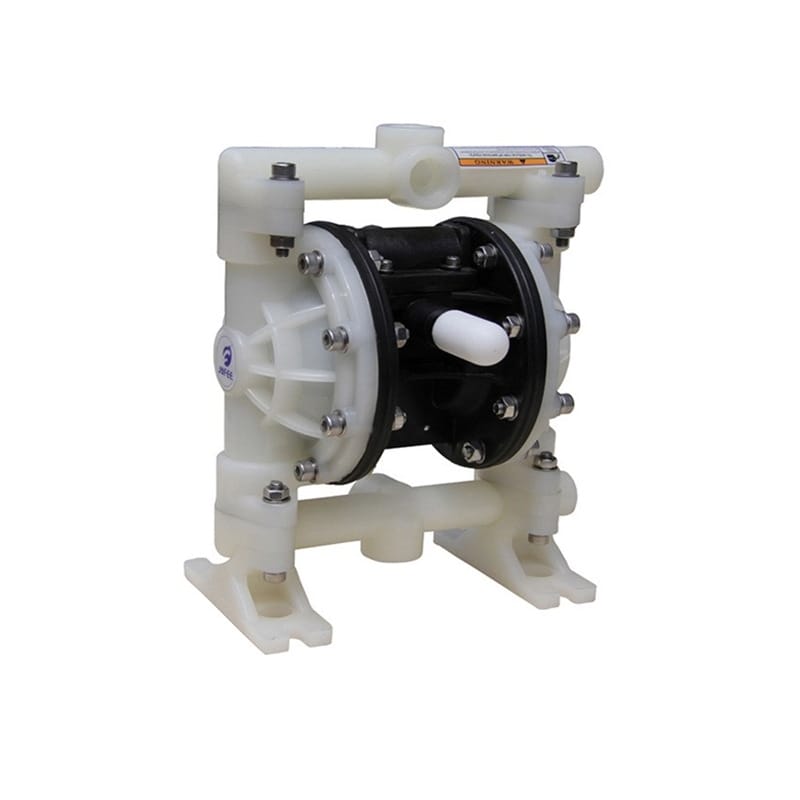

JOFEE 氣動隔膜泵 MK15/20 氟塑料泵
核心特點
- 高密封性能：閥球經過進一步加工，圓整度高，顯著提升止回閥的密封性能。
- 牢固耐用：過流部件采用四螺栓連接密封設計，結構牢固且密封性好，干吸能力可達4~7m。
- 靈活安裝：三段式上下蓋設計，安裝方便靈活，并可調整為同時輸送兩種介質。
- 材料優質：膜片選用進口材質，增強材料強度與結構框架，確保過流部件牢固耐用。
- 高效節能：導向型氣閥設計，工作穩定，耗氣量小，降低日常使用成本。

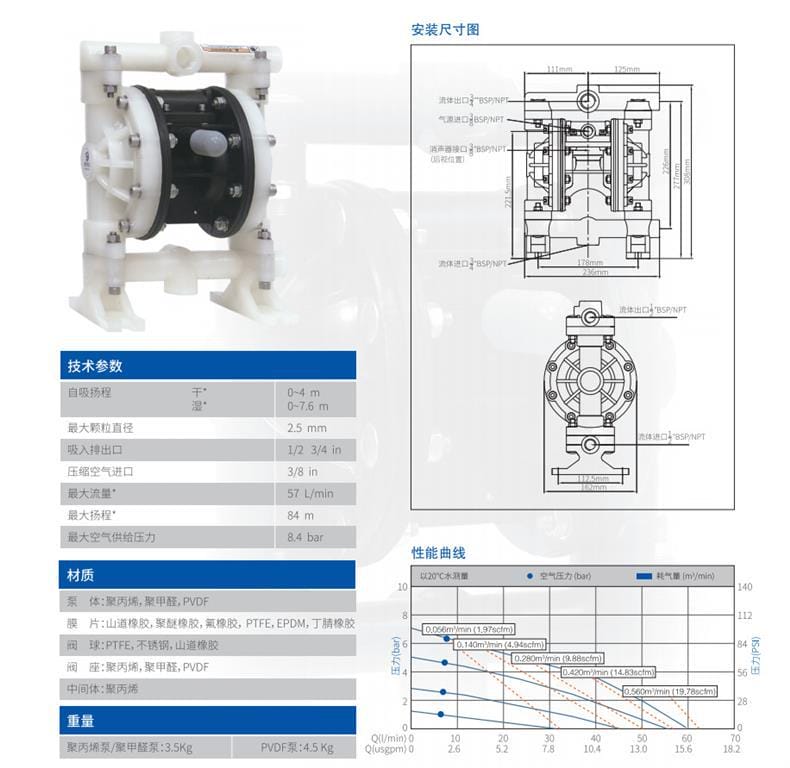

技術參數
| 參數名稱 |
參數值 |
| 自吸揚程（濕） |
0-4m / 0-7.6m |
| 最大顆粒直徑 |
2.5mm |
| 吸入排出口徑 |
1/2、3/4 in |
| 壓縮空氣進口口徑 |
3/8 in |
| 最大流量 |
57 L/min |
| 最大揚程 |
84m |
| 最大空氣供給壓力 |
8.4 bar |
材質
- 泵體：聚丙烯，聚甲醛，PVDF
- 膜片：山道橡膠，聚醚橡膠，氟橡膠，PTFE，EPDM，丁腈橡膠
- 閥球：PTFE，不銹鋼，山道橡膠
- 閥座：聚丙烯，聚甲醛，PVDF
- 中間體：聚丙烯
性能曲線
| Q (l/min) |
Q (usgpm) |
空氣壓力 (bar) |
耗氣量 (m3/min) |
| 0 |
0 |
- |
0.056 |
| 10 |
2.6 |
- |
0.140 |
| 30 |
5.2 |
- |
0.280 |
| 40 |
7.8 |
- |
0.420 |
| 50 |
10.4 |
- |
0.580 |
| 60 |
13.0 |
- |
- |
| 70 |
15.6 |
- |
- |
注：以上數據以20℃水測量，圖中顯示揚程隨流量變化的關系，最大揚程為84m。
應用行業
該泵適用于化工、制藥、食品飲料、電子、環保水處理等行業，尤其適合輸送腐蝕性、高粘度或含顆粒的液體。
安裝條件
- 氣源要求：需要穩定的壓縮空氣供應，壓力范圍為0-8.4 bar。
- 接口標準：吸入排出口徑為1/2、3/4 in，壓縮空氣進口口徑為3/8 in，消聲器接口及氣源進口均符合BSP/NPT標準。
- 安裝環境：建議在干燥、通風良好的環境中安裝，避免高溫或潮濕環境對泵體及膜片的影響。
注意事項
- 使用前請確保氣源壓力在規定范圍內，避免過高壓力損壞泵體。
- 定期檢查膜片及閥球的磨損情況，及時更換以保證泵的正常運行。
- 輸送介質時，請確保介質顆粒直徑不超過2.5mm，以免堵塞泵體。
- 在使用過程中，建議安裝消聲器以降低噪音污染。
- 長時間停用時，請徹底清洗泵體內部并保持干燥，防止腐蝕或結垢。
MORAK系列氣動隔膜泵具有以下特征：
閥球采用進一步加工，圓整度高，提升止回閥密封性能。
過流部件采用四螺栓連接密封設計，牢固且密封性好，泵的干吸能力可達4~7m。
三段式上下蓋，安裝靈活方便，并可調成同時輸送兩種介質。
增強材料強度與結構構架，泵的過流部件牢固耐用。
膜片生產選用進口材質。
導向型氣閥，工作穩定, 耗氣量小，日常使用成本較低。
