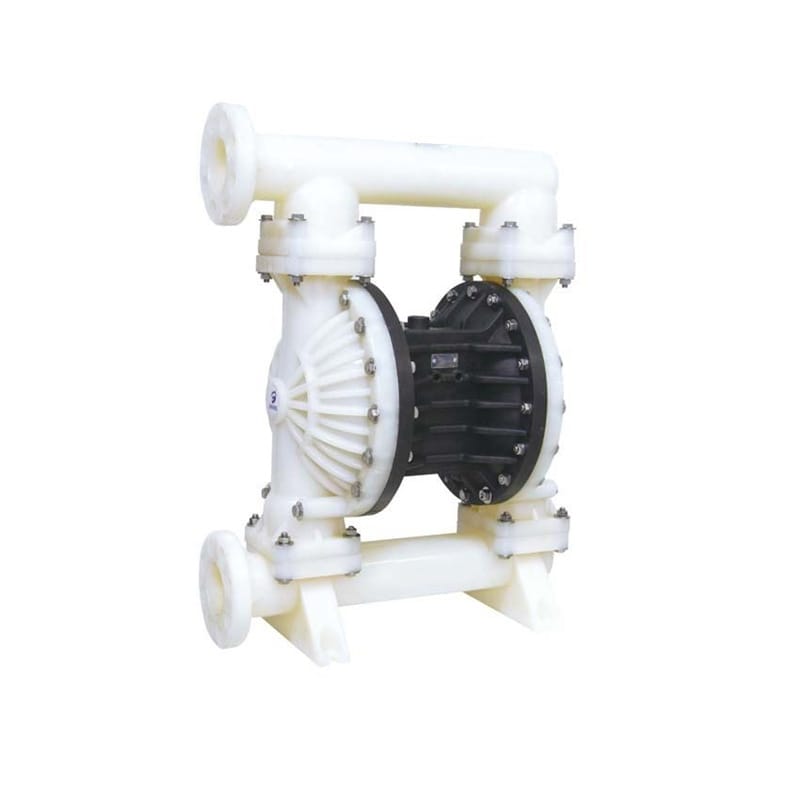

JOFEE 氣動隔膜泵 MK80(3寸) 大口徑塑料泵
核心特點
- 閥球優化：采用進一步加工的閥球，圓整度高，顯著提升止回閥密封性能。
- 過流部件設計：四螺栓連接密封設計，牢固且密封性好，干吸能力可達4~7m。
- 三段式上下蓋：安裝靈活方便，并可調成同時輸送兩種介質。
- 材料增強：選用高強度材料與結構框架，確保過流部件牢固耐用。
- 膜片材質：膜片生產選用進口材質，保證耐久性和穩定性。
- 導向型氣閥：工作穩定，耗氣量小，日常使用成本低。

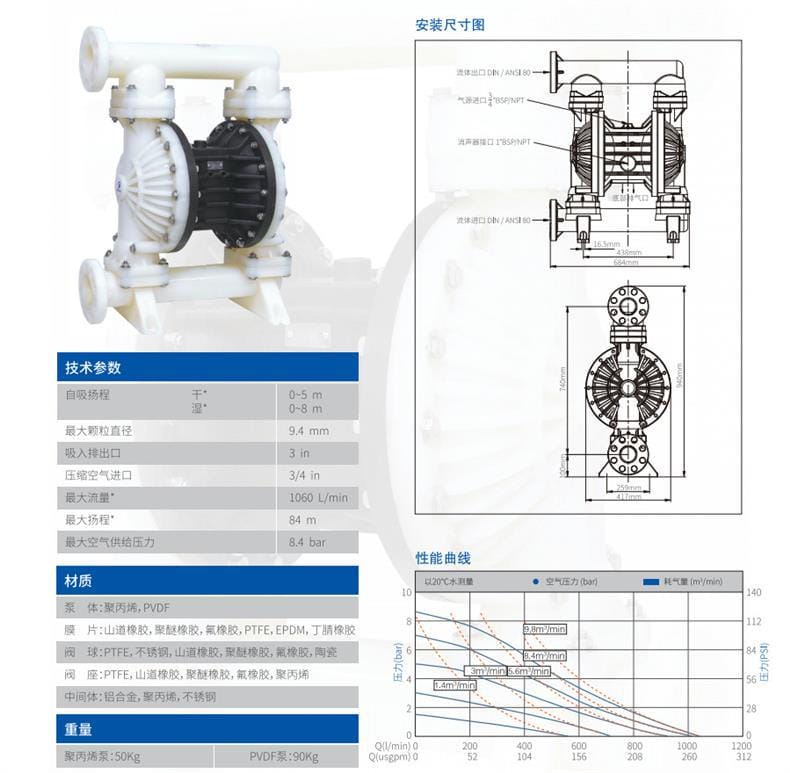

技術參數
| 項目 |
參數 |
| 自吸揚程（濕） |
0-5m / 0-8m |
| 最大顆粒直徑 |
9.4 mm |
| 吸入排出口 |
3 in |
| 壓縮空氣進口 |
3/4 in |
| 最大流量 |
1050 L/min |
| 最大揚程 |
84 m |
| 最大空氣供給壓力 |
8.4 bar |
材質
- 泵體：聚丙烯，PVDF
- 膜片：山道橡膠，聚醚橡膠，氟橡膠，PTFE，EPDM，丁腈橡膠
- 閥球：PTFE，不銹鋼，山道橡膠，聚醚橡膠，氟橡膠，陶瓷
- 座：PTFE，山道橡膠，聚醚橡膠，氟橡膠，聚丙烯
- 中間體：鋁合金，聚丙烯，不銹鋼
重量
應用行業
適用于化工、制藥、食品飲料、環保水處理、石油天然氣等行業，尤其適合需要輸送腐蝕性、高粘度或含顆粒介質的場景。
安裝條件
- 流體出口：DIN/ANSI 80標準
- 氣源進口：BSP/NPT標準
- 消聲器排口：1" x 8S8 NPT
- 流體進口：DIN/ANSI標準
- 其他尺寸標注：EO-183 mm，00438 mm，m684 mm，0259 mm，9 mm
注意事項
- 確保氣源壓力在額定范圍內（最大8.4 bar），以避免損壞設備。
- 使用前檢查所有連接部位是否緊固，防止泄漏。
- 在輸送腐蝕性液體時，選擇合適的材質以延長泵的使用壽命。
- 定期維護膜片和閥球，確保其密封性能良好。
- 測試介質為20℃水，實際使用中需根據介質特性調整性能參數。
- 安裝時注意消聲器排口方向，避免影響操作環境。
性能曲線
- 測試介質：20℃水
- 空氣壓力與耗氣量關系（近似值）：
- 10 bar → 140 m3/min
- 9 bar → 9.8 m3/min
- 8.4 bar → 8.4 m3/min
- 6.8 bar → 6.8 m3/min
- 5.6 bar → 5.6 m3/min
- 3 bar → 3 m3/min
- 2.28 bar → 2.28 m3/min
- 流量范圍：0–1200 L/min
- 壓力范圍示例：52, 104, 156, 208, 260, 312 bar·L/min（可能為功率或性能點標注）
MORAK系列氣動隔膜泵具有以下特征：
閥球采用進一步加工，圓整度高，提升止回閥密封性能。
過流部件采用四螺栓連接密封設計，牢固且密封性好，泵的干吸能力可達4~7m。
三段式上下蓋，安裝靈活方便，并可調成同時輸送兩種介質。
增強材料強度與結構構架，泵的過流部件牢固耐用。
膜片生產選用進口材質。
導向型氣閥，工作穩定, 耗氣量小，日常使用成本較低。
