美國馬拉松 (MARATHON) 氣動隔膜泵 M05B2P2TPBS000 產品規格書
1. 產品概述

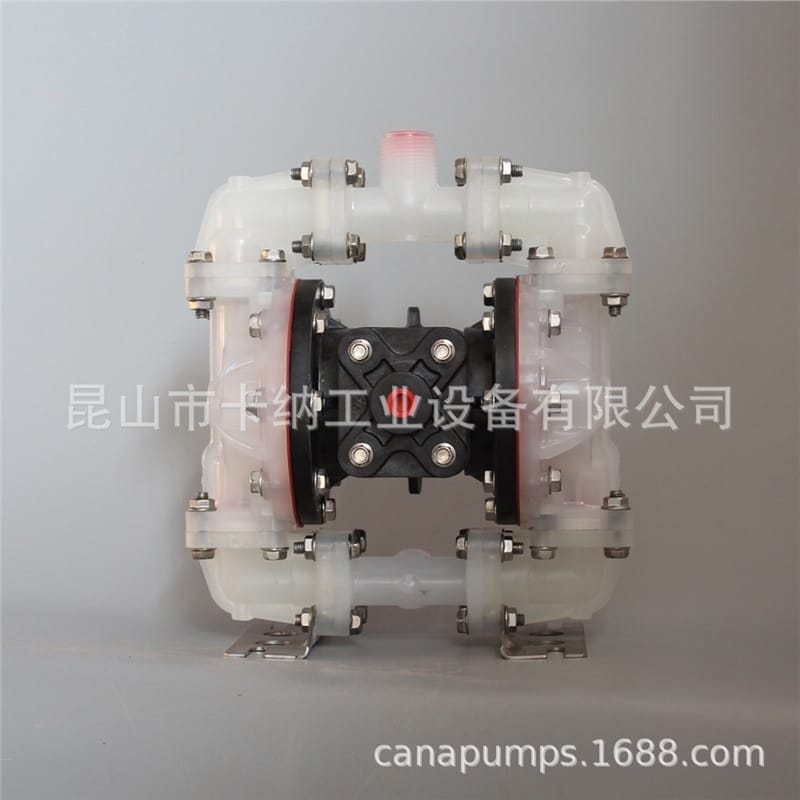

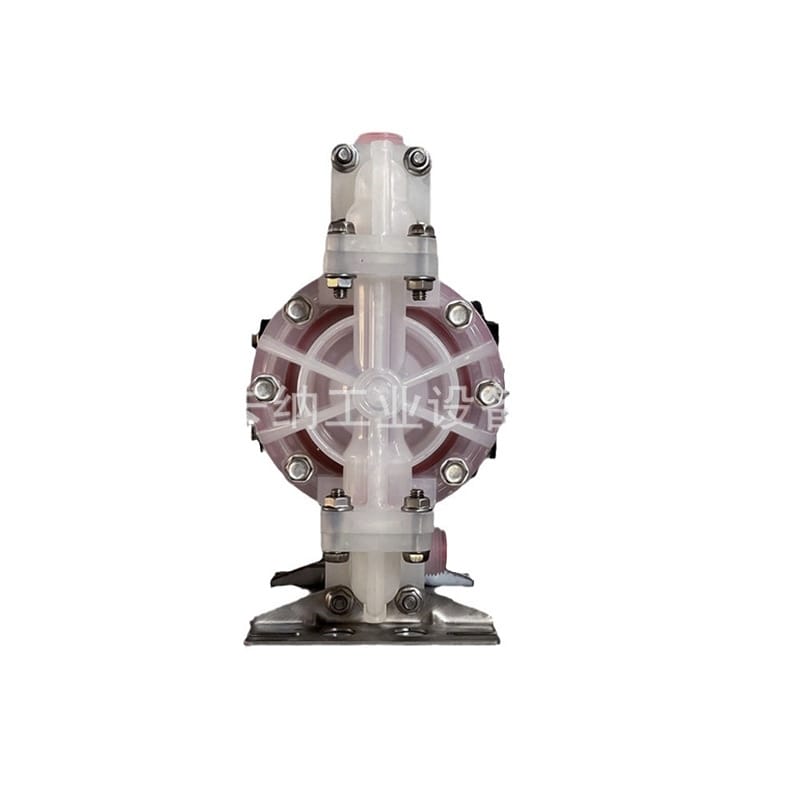

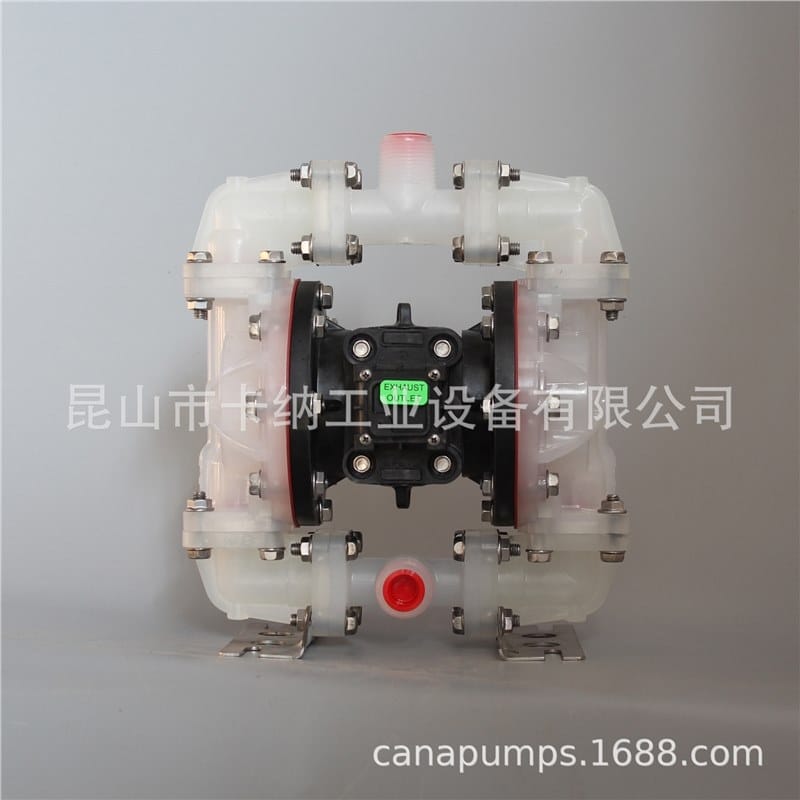

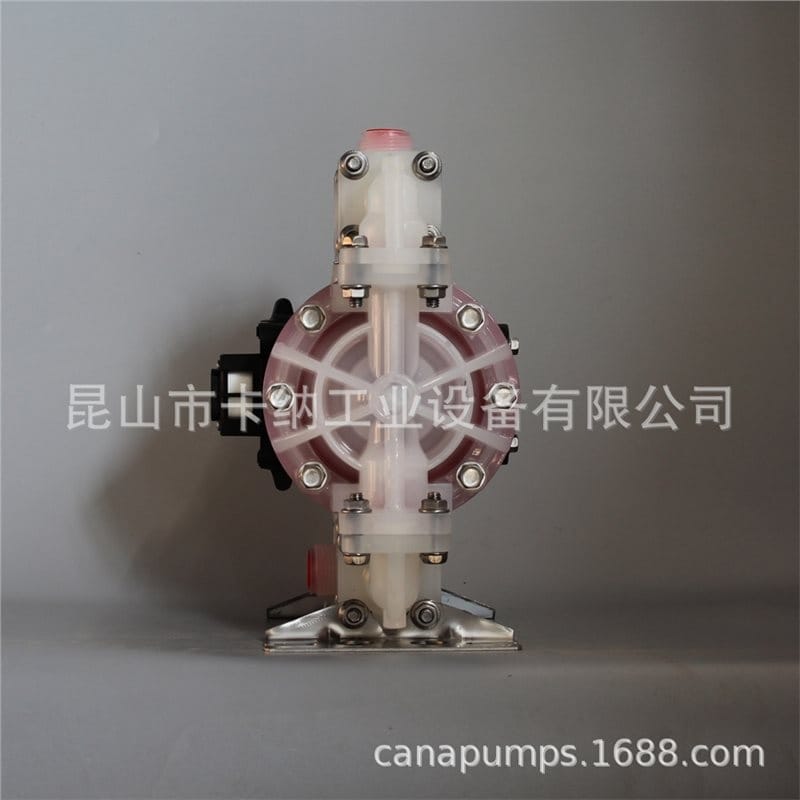

本產品為美國 MARATHON（Warren Rupp Inc. 旗下品牌）生產的氣動隔膜泵，型號為 M05B2P2TPBS000。這是一款半寸（DN15）塑料泵，專為輸送腐蝕性、磨蝕性及含固體顆粒的流體設計，具備極高的可靠性和維護便捷性。
2. 核心特點
- 在線檢修系統 (ESADS+PLUS)：獨特的氣體分配系統，僅需一把扳手、拆卸四顆螺栓，即可在 5 分鐘內完成導向閥和主氣閥的在線檢修，無需拆卸管路或泵體，大幅降低運營成本。
- 無死點運行：獨特的氣閥設計保證泵運行時無關死點，實現連續平穩送液。
- 安全可靠：氣動驅動無需電源，適用于易燃易爆環境；無機械密封或填料密封，杜絕泄漏風險。
- 強適應性：自吸能力強，可干運行；可液下或浸沒式安裝；無懼管路堵塞，無需管路保護裝置。
- 智能調節：流量和揚程可自我調節，無需復雜的電控裝置。
- 堅固耐用：全螺栓結構，加粗隔膜連桿設計，確保泵體堅固耐用。

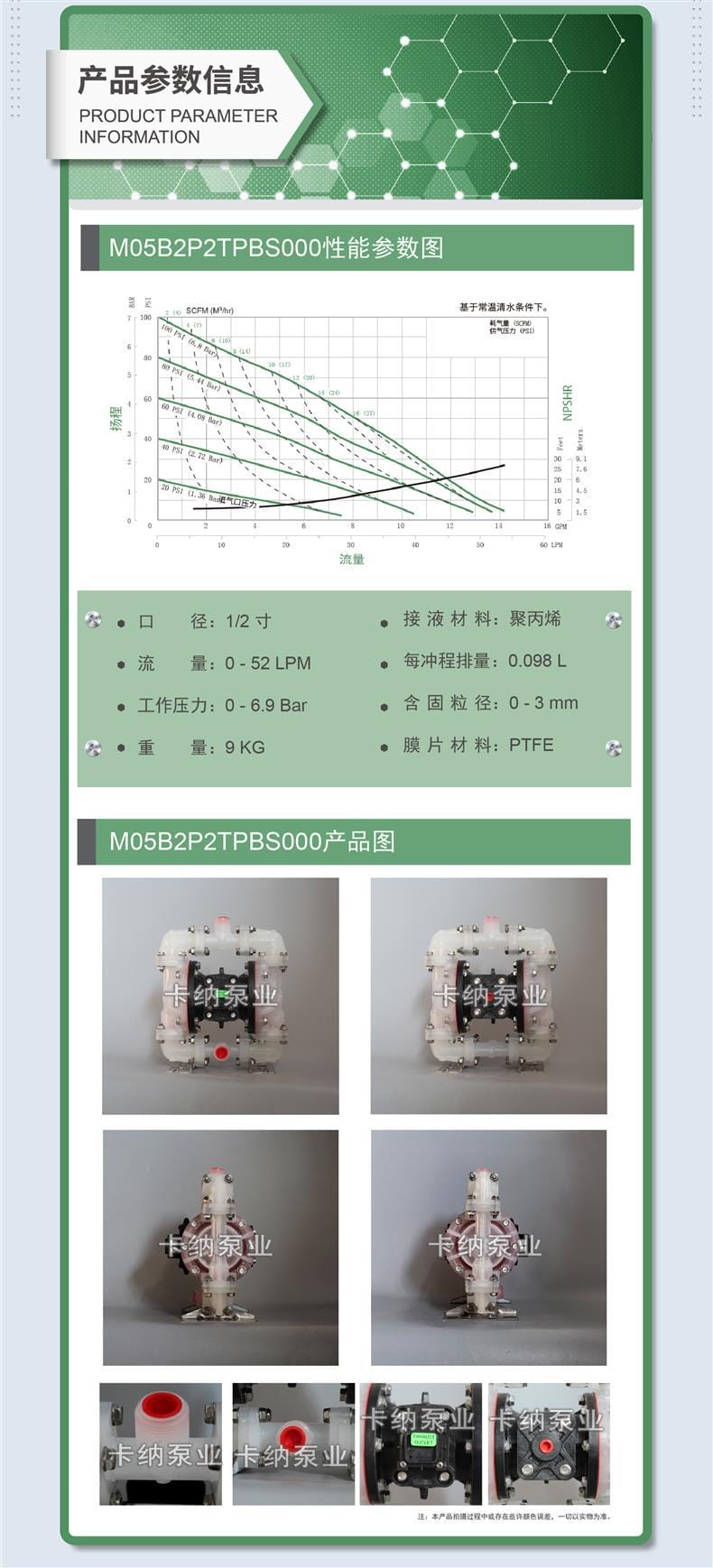

3. 技術參數
| 參數項目 |
規格指標 |
| 產品型號 |
M05B2P2TPBS000 |
| 泵送口徑 |
1/2 寸 (DN15) |
| 接液材料 |
聚丙烯 (Polypropylene) |
| 膜片材料 |
PTFE |
| 最大流量 |
0-52 LPM |
| 工作壓力 |
0-6.9 Bar |
| 每沖程排量 |
0.098 L |
| 含固粒徑 |
0-3mm |
| 設備重量 |
9 KG |
| 驅動方式 |
氣動 (無需電源) |
4. 應用行業
基于其耐腐蝕、耐磨損及可輸送含固體顆粒流體的特性，本產品廣泛應用于以下行業：
- 化工行業：輸送腐蝕性酸堿溶劑、化學試劑。
- 環保水處理：污泥輸送、廢水排放、加藥系統。
- 礦業與冶金：礦漿輸送、磨蝕性流體處理。
- 涂裝行業：油漆、涂料及剪切敏感介質的輸送。
- 一般工業：各類液體的轉移、排空及循環系統。
5. 安裝條件
- 氣源要求：需連接潔凈的壓縮空氣源，工作壓力范圍內即可自動調節。
- 安裝位置：支持水平安裝、垂直安裝，亦可采用液下或浸沒式安裝。
- 管路連接：進出口口徑為 1/2 寸，建議管路配置無需復雜保護裝置，但需確保進氣口通暢。
- 固定要求：建議固定在穩固的基礎上以減少振動噪音，雖運行平穩但仍需適當固定。
6. 注意事項
- 參數基準：性能參數基于常溫清水條件下測試，實際輸送不同介質時流量和壓力可能會有所變化。
- 實物差異：產品拍攝過程中可能存在些許顏色誤差，一切以實物為準。
- 維護安全：雖然支持在線檢修，但在進行維護前請務必切斷氣源并釋放泵內壓力。
- 介質兼容性：使用前請確認接液材料（聚丙烯/PTFE）與所輸送介質的化學兼容性。
