MARATHON 氣動隔膜泵 (M10B1P1PPAS000) 產品規格書
1. 產品概述

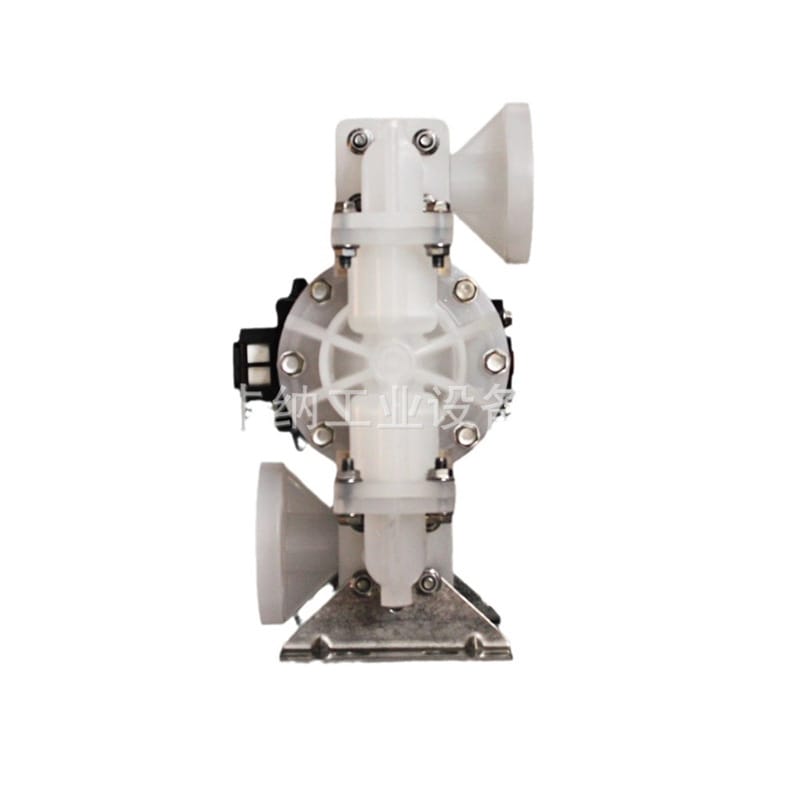

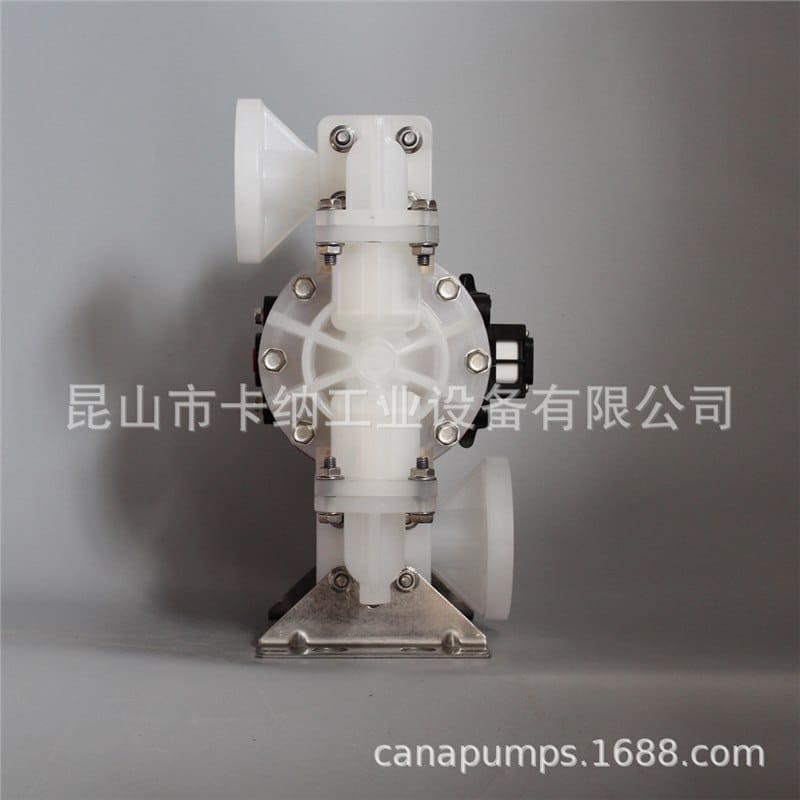

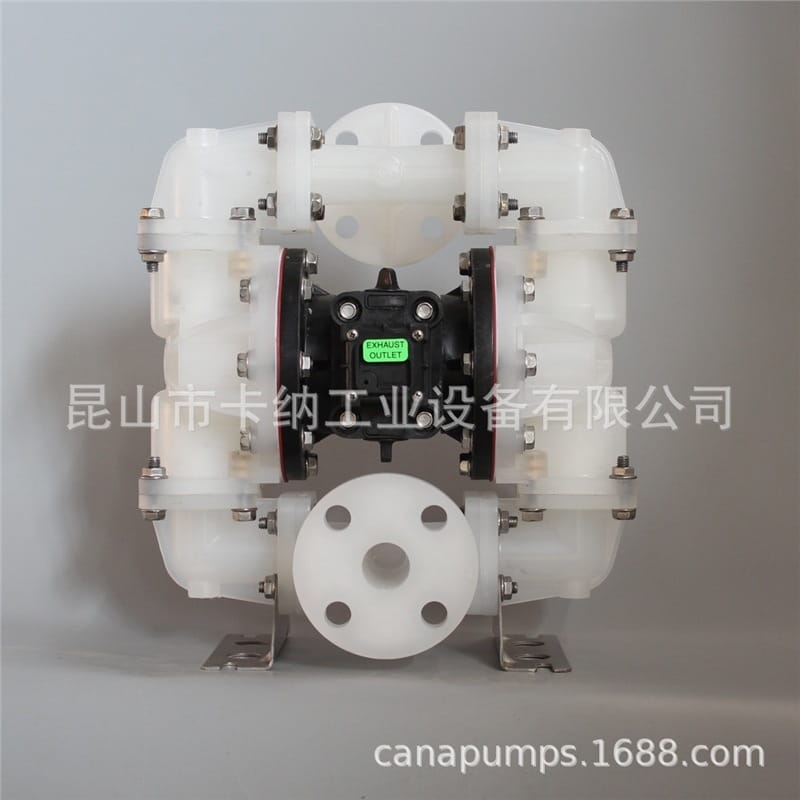

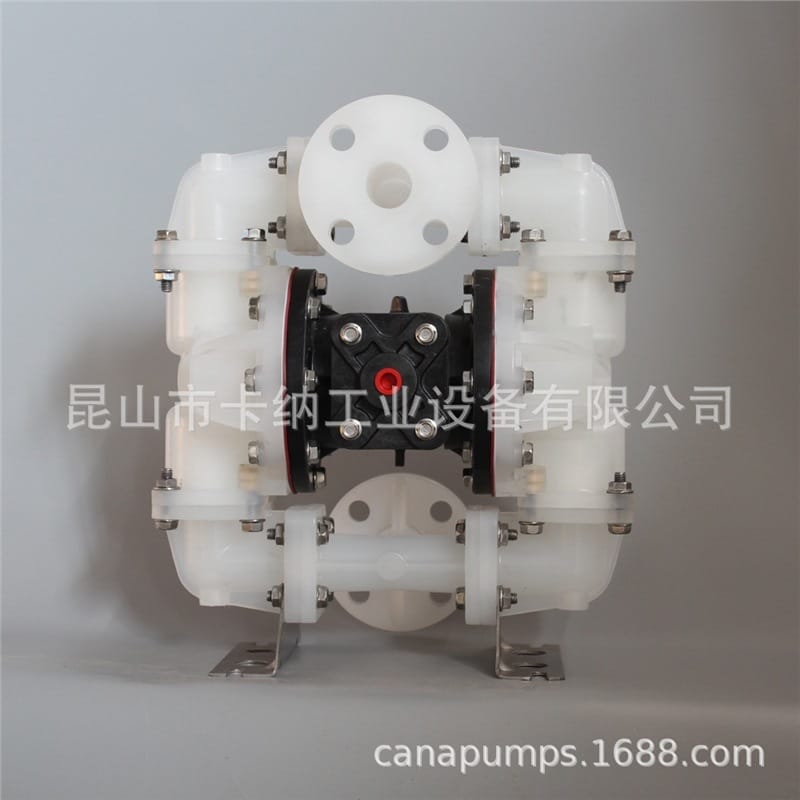

MARATHON 是美國 WARREN RUPP.INC 旗下知名品牌，本款型號 M10B1P1PPAS000 為 1 寸塑料 PP 氣動隔膜泵，專為污水處理及腐蝕性流體輸送設計。該產品結合了耐用性與易維護性，適用于多種工業場景。
2. 核心特點
- 高效在線檢修 (ESADS+PLUS)：采用獨特的氣體分配系統，僅需一把扳手、拆卸四顆螺栓，即可在 5 分鐘內完成導向閥和主氣閥的在線檢修。無需拆卸管路或泵體，大幅減少停機時間，節約運營成本。
- 安全防爆驅動：純氣動驅動，無需電源，無火花風險，適用于易燃易爆環境；流量和揚程可自我調節，無需復雜電控裝置。
- 卓越運行性能：無死點連續運行，自吸能力強，允許干運行；支持液下或浸沒式安裝；無機械密封設計，杜絕泄漏風險。
- 廣泛介質適應性：可輸送含固體顆粒、剪切敏感介質以及腐蝕性或磨蝕性流體；無懼管路堵塞，無需額外管路保護裝置。
- 堅固耐用結構：全螺栓結構配合加粗隔膜連桿，確保泵體堅固耐用；通過多種安全認證，運行平穩可靠。

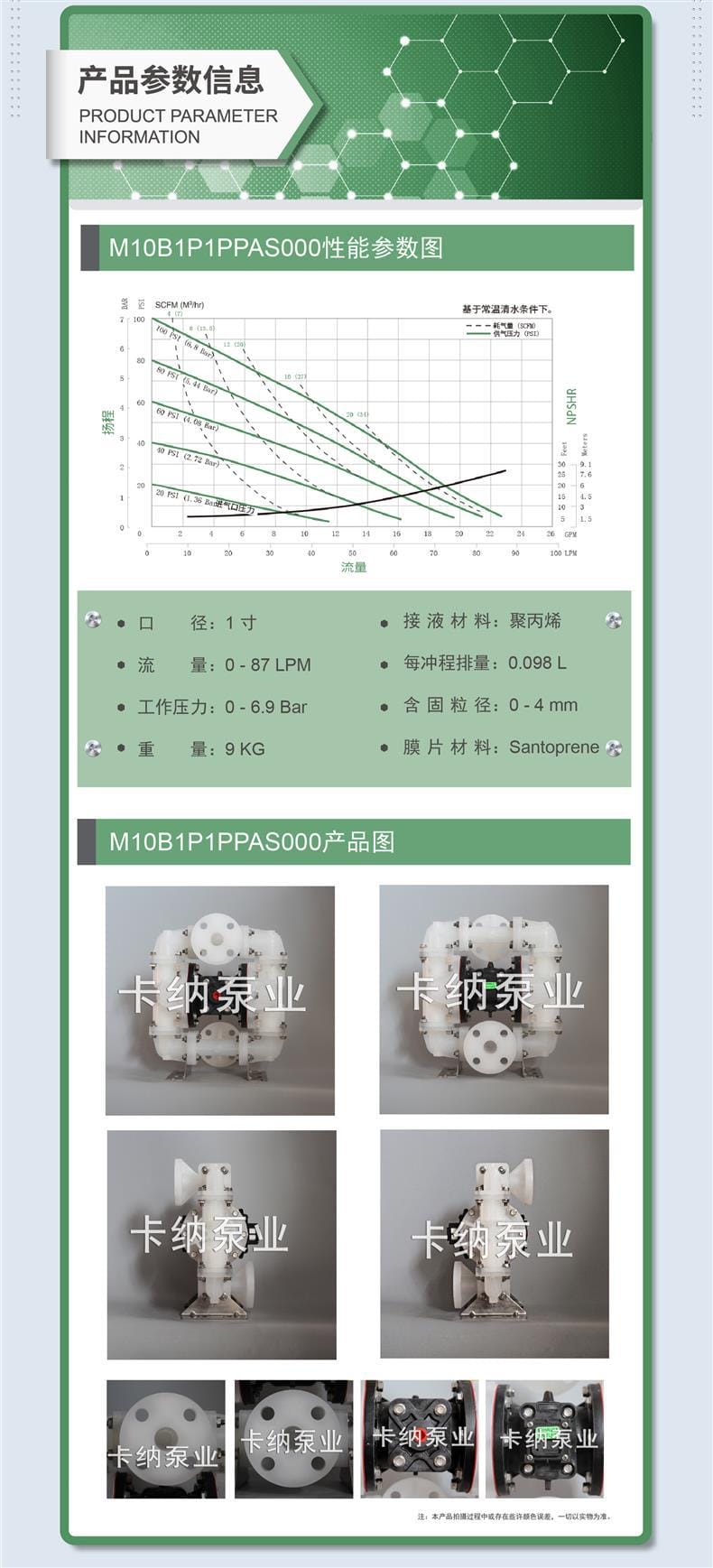

3. 技術參數
| 參數項目 |
規格指標 |
| 品牌 |
MARATHON |
| 型號 |
M10B1P1PPAS000 |
| 口徑 |
1 寸 (1 inch) |
| 接液材料 |
聚丙烯 (PP) |
| 膜片材料 |
Santoprene |
| 最大流量 |
0-87 LPM |
| 每沖程排量 |
0.098 L |
| 工作壓力 |
0-6.9 Bar |
| 含固粒徑 |
0-4 mm |
| 設備重量 |
9 KG |
| 驅動方式 |
氣動 |
4. 應用行業
- 環境保護: 污水處理、污泥輸送、廢水排放。
- 化工行業: 腐蝕性化學品輸送、酸堿液體轉移。
- 工業制造: 陶瓷漿料、油漆涂料、磨蝕性介質輸送。
- 其他領域: 礦業泥漿、一般工業流體輸送。
5. 安裝條件
- 氣源要求: 需提供清潔、干燥的壓縮空氣源，壓力范圍需匹配泵的工作壓力（0-6.9 Bar）。
- 管路連接: 進出口管路需支撐穩固，避免應力集中在泵體上；建議安裝空氣三聯件以調節氣壓和過濾水分。
- 安裝位置: 可水平安裝或垂直安裝，支持液下浸沒式安裝（需確保氣路出口高于液面或采取相應措施）。
- 接地保護: 雖然為氣動泵，但在輸送易燃流體時，建議對泵體及管路進行靜電接地處理。
6. 注意事項
- 介質顆粒限制: 輸送流體中含固體顆粒粒徑不得超過 4mm，以免堵塞泵體或損壞閥球。
- 材質兼容性: 使用前請確認介質與接液材料（聚丙烯 PP）及膜片材料（Santoprene）的化學兼容性，防止腐蝕損壞。
- 氣源質量: 壓縮空氣中不應含有過多水分或雜質，建議加裝過濾器，以免損壞氣閥系統。
- 維護周期: 雖然支持在線檢修，仍建議定期檢查膜片及閥球磨損情況，利用 ESADS 系統優勢及時維護。
- 排氣處理: 氣動泵排氣口可能含有微量介質霧氣，建議將排氣口引至安全區域或安裝消聲器/收集裝置。
