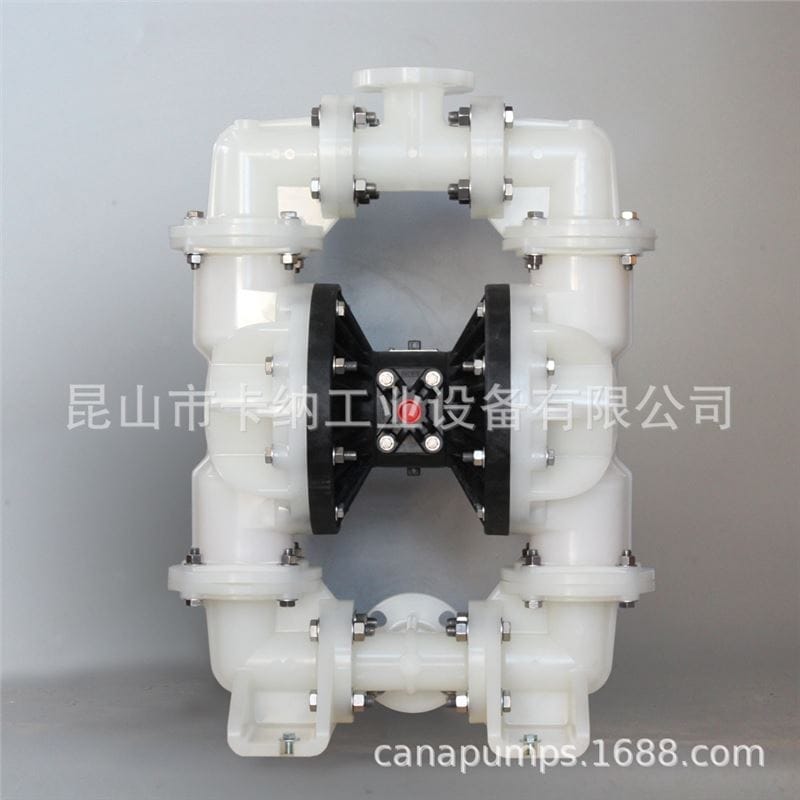

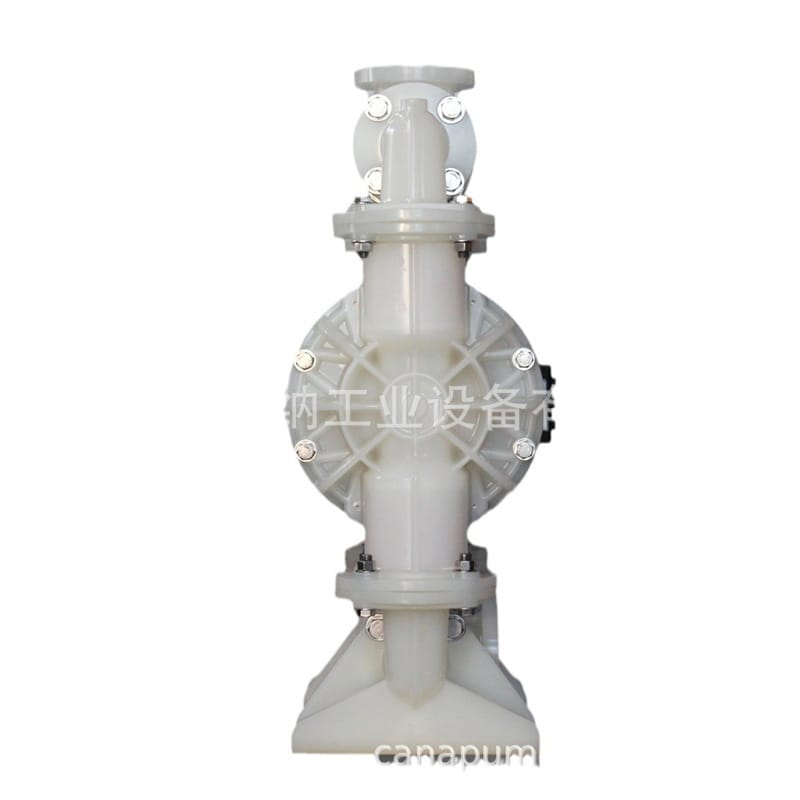

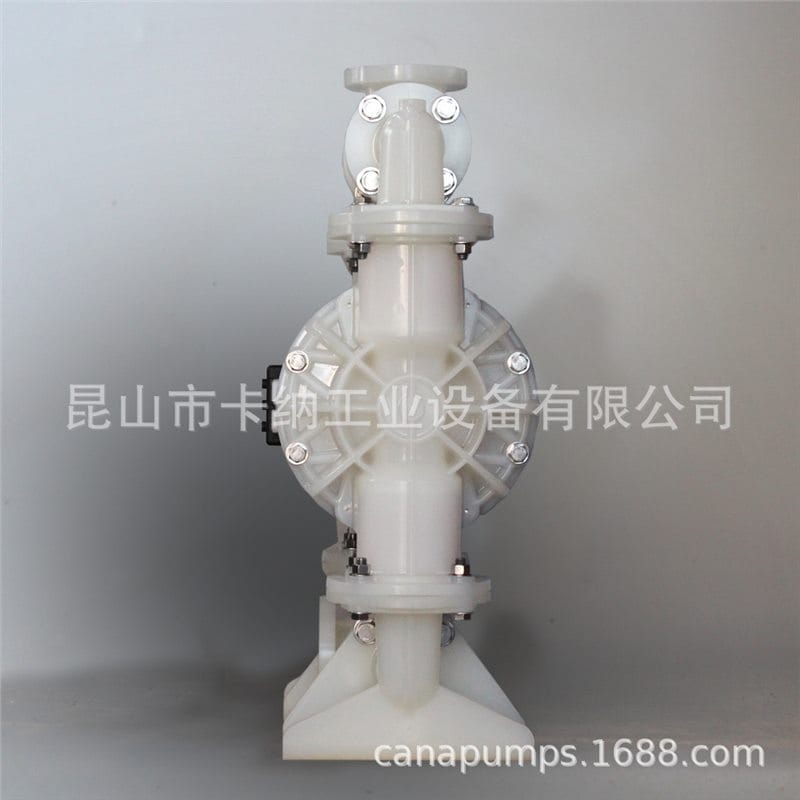

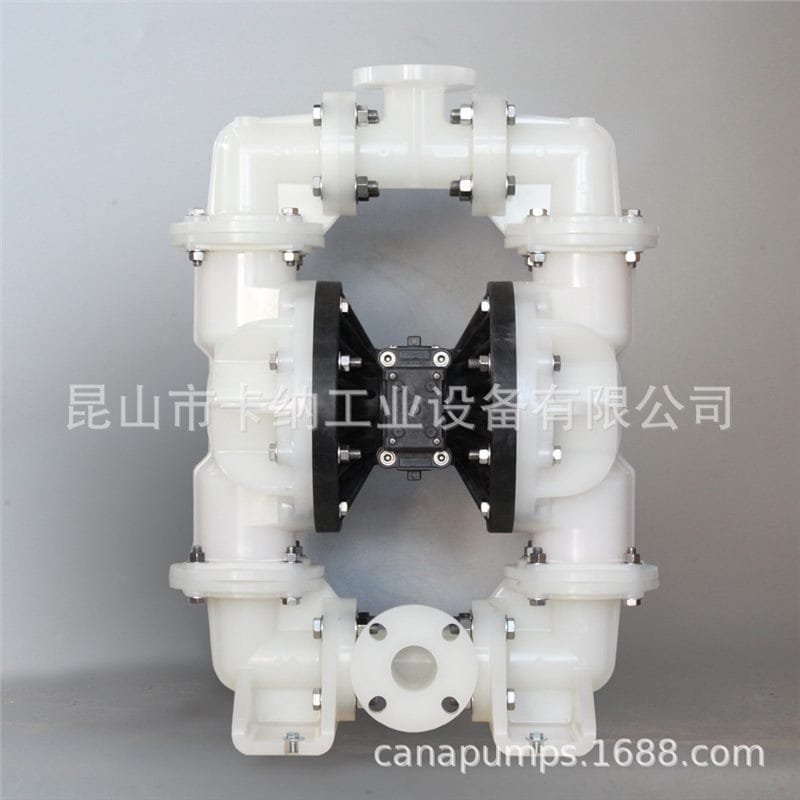

MARATHON 馬拉松氣動隔膜泵 M20B3P2PPUS000 產品規格說明書
1. 品牌背景
MARATHON 是美國 WARREN RUPP INC. 旗下知名品牌之一，專注于高性能氣動隔膜泵的研發與制造。該產品型號為 M20B3P2PPUS000，是一款 2 寸（DN50）塑料 PP 材質泵浦，以其卓越的耐用性和維護便捷性在工業流體輸送領域享有盛譽。
2. 核心特點
- 獨家在線檢修系統 (ESADS+PLUS)：采用獨特的氣體分配系統，只需一把扳手、拆卸四顆螺栓，僅需五分鐘即可對導向閥和主氣閥進行在線檢修和維護。無需拆卸管路或泵體，極大減少維修時間，顯著降低運營成本。
- 無死點連續運行：獨特的氣閥設計保證泵運行時無關死點，實現連續平穩送液。
- 氣動驅動安全可靠：無需電源，采用壓縮空氣驅動，流量和揚程可自我調節，不需復雜的電控裝置，適用于防爆環境。
- 強大的介質適應性：可輸送含固體顆粒（最大粒徑 17mm）、剪切敏感介質、腐蝕性或磨蝕性流體。無機械或填料密封，杜絕泄漏風險。
- 優異的運行性能：自吸能力強，允許干運行；可液下或浸沒式安裝；無懼管路堵塞，不需管路保護裝置。
- 堅固耐用結構：全螺栓結構，加粗隔膜連桿設計，確保泵體堅固耐用，安全可靠。

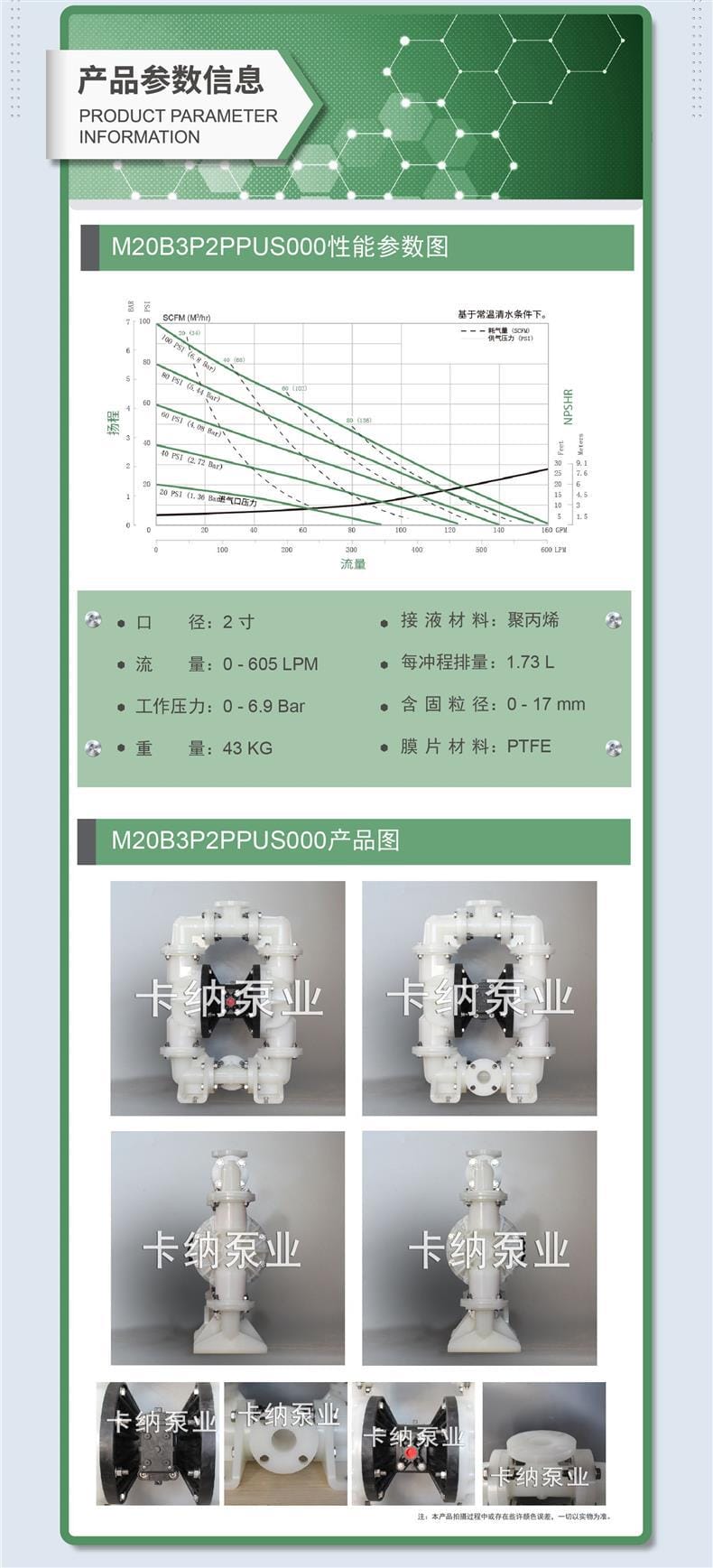

3. 技術參數
| 參數項目 |
規格指標 |
| 產品型號 |
M20B3P2PPUS000 |
| 泵浦口徑 |
2 寸 (DN50) |
| 接液材料 |
聚丙烯 (PP) |
| 膜片材料 |
PTFE (聚四氟乙烯) |
| 最大流量 |
0 - 605 LPM (升/分鐘) |
| 每沖程排量 |
1.73 L |
| 工作壓力范圍 |
0 - 6.9 Bar |
| 供氣壓力參考 |
20 PSI (1.36 Bar) / 40 PSI (2.72 Bar) / 60 PSI (4.0 Bar) |
| 含固粒徑能力 |
0 - 17 mm |
| 設備重量 |
43 KG |
| 性能基準 |
基于常溫清水條件下測試 |
4. 應用行業
鑒于其耐腐蝕、耐磨損及可輸送含顆粒流體的特性，本泵廣泛應用于以下行業：
- 化工行業：輸送酸、堿、溶劑等腐蝕性化學介質。
- 環保水處理：污水污泥輸送、加藥系統、廢水處理。
- mining 與陶瓷：輸送礦漿、釉料等含固體顆粒的磨蝕性介質。
- 涂料與油墨：輸送剪切敏感的高粘度涂料、油墨。
- 食品加工：符合衛生要求的流體輸送（需確認具體認證）。
- 一般工業：車間廢液排放、設備冷卻液循環等。
5. 安裝條件
- 氣源要求：需提供清潔、干燥的壓縮空氣，建議安裝空氣三聯件（過濾、減壓、油霧器）以保護氣閥。
- 管路連接：進出口口徑為 2 寸，管路支撐應獨立牢固，避免管路重量直接作用于泵體，防止應力變形。
- 安裝位置：可水平安裝或垂直安裝；若需浸沒式安裝，請確保氣源管路排氣通暢且電機/氣閥部分符合浸沒防護要求。
- 接地保護：輸送易燃流體時，泵體及管路必須進行可靠接地，以防靜電積聚。
- 空間預留：周圍需預留足夠空間以便于使用扳手進行在線檢修操作。
6. 注意事項
- 壓力限制：嚴禁超過最大工作壓力 6.9 Bar 運行，供氣壓力需根據實際流量需求調節，避免超壓損壞膜片。
- 材料兼容性：雖然 PP 和 PTFE 耐腐蝕性較強，但在輸送特殊化學介質前，務必核對化學兼容性表，防止材料溶脹或腐蝕。
- 顆粒大小：輸送含固體顆粒介質時，顆粒直徑不得超過 17mm，以免卡死球閥或損壞膜片。
- 防凍措施：在低溫環境下使用時，需注意壓縮空氣中的水分可能結冰導致氣閥凍結，建議加強空氣干燥處理。
- 維護周期：盡管支持在線檢修，仍建議定期檢查膜片磨損情況，發現性能下降及時更換，避免突發停機。
- 噪音控制：氣動泵排氣口可能產生噪音，建議安裝消聲器以改善工作環境。
