美國馬拉松 WARREN RUPP MPB 1/4 氣動隔膜泵產品規格書
1. 產品概述
品牌：美國馬拉松 WARREN RUPP (Marathon Warren Rupp Inc.)
型號：MPB 1/4, TT4K
類型：1/4 寸耐酸堿氣動隔膜泵
簡介：該泵隸屬于 MARATHON WARREN RUPP.INC 旗下品牌，專為輸送腐蝕性、磨蝕性及含固體顆粒流體設計。采用 PVDF 接液材料與 PTFE 膜片，具備卓越的耐化學性與可靠性，適用于多種嚴苛工況。
2. 核心特點
- 在線檢修系統 (ESADS+PLUS)：獨具特色的在線檢修氣體分配系統，僅需一把扳手、拆卸四顆螺栓，即可在 5 分鐘內完成導向閥和主氣閥的在線維護。無需拆卸管路或泵體，大幅縮短維修時間，降低運營成本。
- 無死點連續輸送：獨特的氣閥設計保證泵運行時無關死點，實現無死點連續送行，流量平穩。
- 強自吸與干運行能力：自吸能力強，允許干運行，無懼管路堵塞，不需額外的管路保護裝置。
- 高耐用性設計：全螺栓結構，加粗隔膜連桿設計，確保泵體堅固耐用，安全可靠。
- 介質適應性廣：可輸送含固體顆粒（最大粒徑 1mm）、剪切敏感介質、腐蝕性或磨蝕性流體。
- 無需電源：氣動驅動，無需電源，本質安全可靠，具備各種安全認證。
- 自我調節：流量和揚程可根據背壓自我調節，不需復雜的電控裝置。
- 安裝靈活：支持液下或浸沒式安裝。

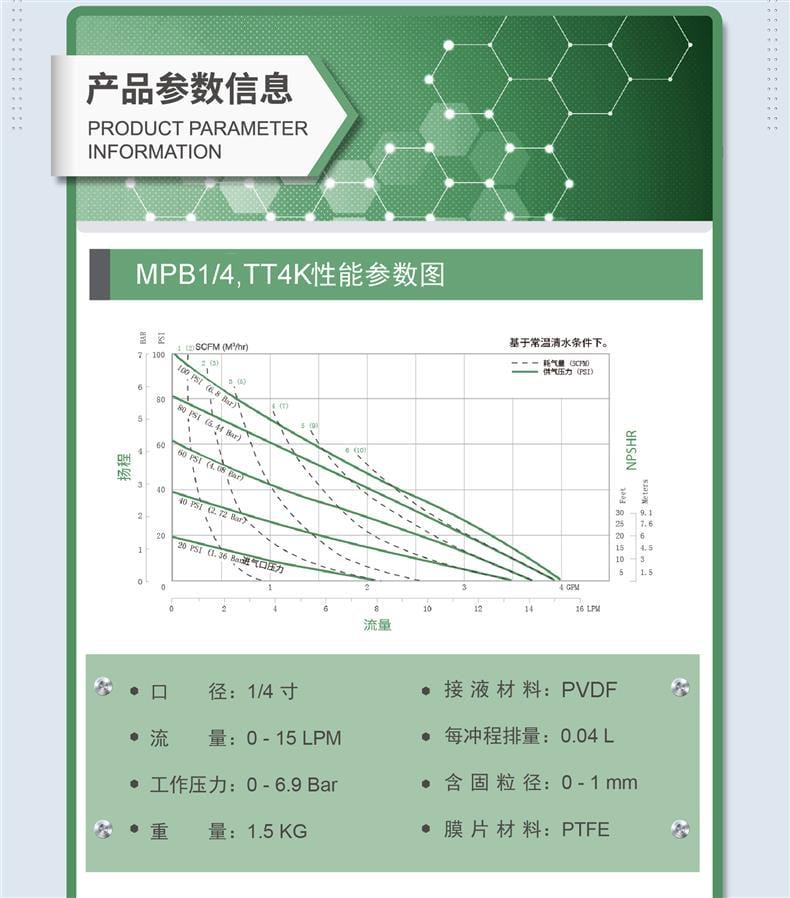

3. 技術參數
| 參數項目 |
規格指標 |
| 口徑 |
1/4 寸 |
| 接液材料 |
PVDF (聚偏氟乙烯) |
| 膜片材料 |
PTFE (聚四氟乙烯) |
| 最大流量 |
0-15 LPM |
| 每沖程排量 |
0.04 L |
| 工作壓力范圍 |
0-6.9 Bar (0-100 PSI) |
| 最大含固粒徑 |
0-1 mm |
| 產品重量 |
1.5 KG |
| 驅動方式 |
氣動 |
| 潤滑方式 |
無油潤滑 |
4. 應用行業
基于其耐酸堿、耐腐蝕及小型化特點，該泵廣泛應用于以下行業：
- 化學工業：輸送酸堿溶劑、腐蝕性化學品。
- 實驗室與分析：小型流體轉移、取樣系統。
- 水處理：藥劑添加、污水采樣。
- 電子工業：高純度化學品輸送。
- 制藥行業：輸送剪切敏感介質及無菌流體。
5. 安裝條件
- 氣源要求：需提供潔凈的壓縮空氣源，壓力范圍控制在 0-6.9 Bar 之間。
- 安裝位置：支持垂直或水平安裝，可根據現場空間靈活調整；支持液下浸沒式安裝。
- 管路連接：進出口口徑為 1/4 寸，需確保管路密封良好，避免漏氣影響泵效。
- 排氣處理：氣動泵 exhaust 口需接消聲器或引至安全區域，避免噪音或噴霧影響環境。
6. 注意事項
- 壓力限制：嚴禁超過 6.9 Bar 的供氣壓力，以免損壞泵體或膜片。
| 材料兼容性：雖然 PVDF 和 PTFE 耐腐蝕性極強，但在輸送特殊化學品前，仍需核對化學兼容性表。
- 維護保養：利用 ESADS+PLUS 系統定期進行氣閥檢修，建議每運行一定周期后檢查膜片磨損情況。
- 防凍措施：在低溫環境下使用時，需注意氣源防凍，防止冷凝水結冰導致氣閥卡滯。
- 固體顆粒：輸送含固體顆粒流體時，確保顆粒直徑不超過 1mm，以防堵塞閥球。
- 停機處理：長期停用時，建議排空泵內積液，并關閉氣源閥門。
