美國馬拉松 (MARATHON) 氣動隔膜泵 M05B2P2TPNS000 產品詳解
產品概述

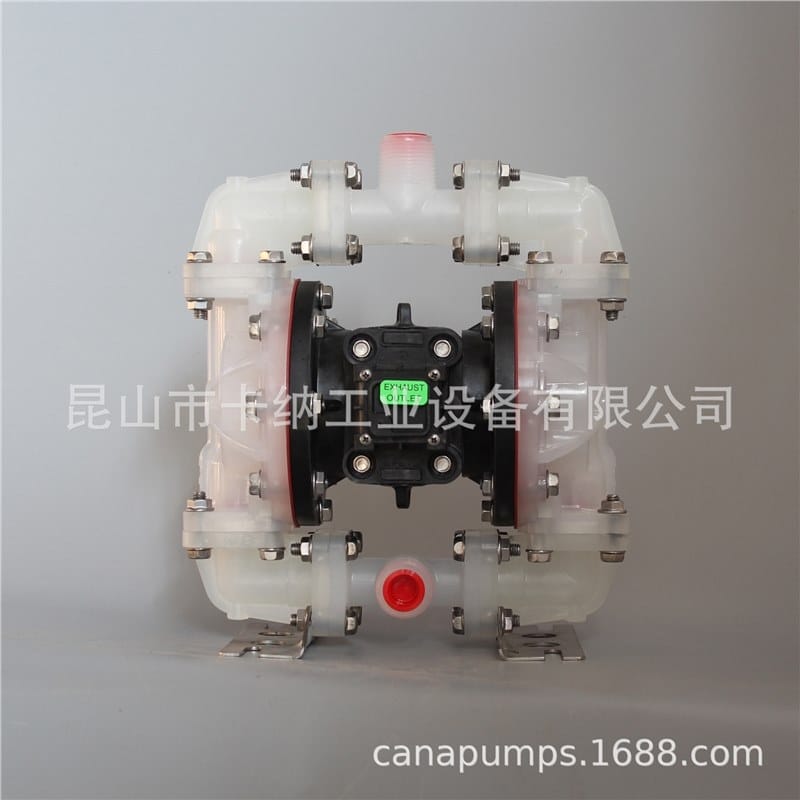

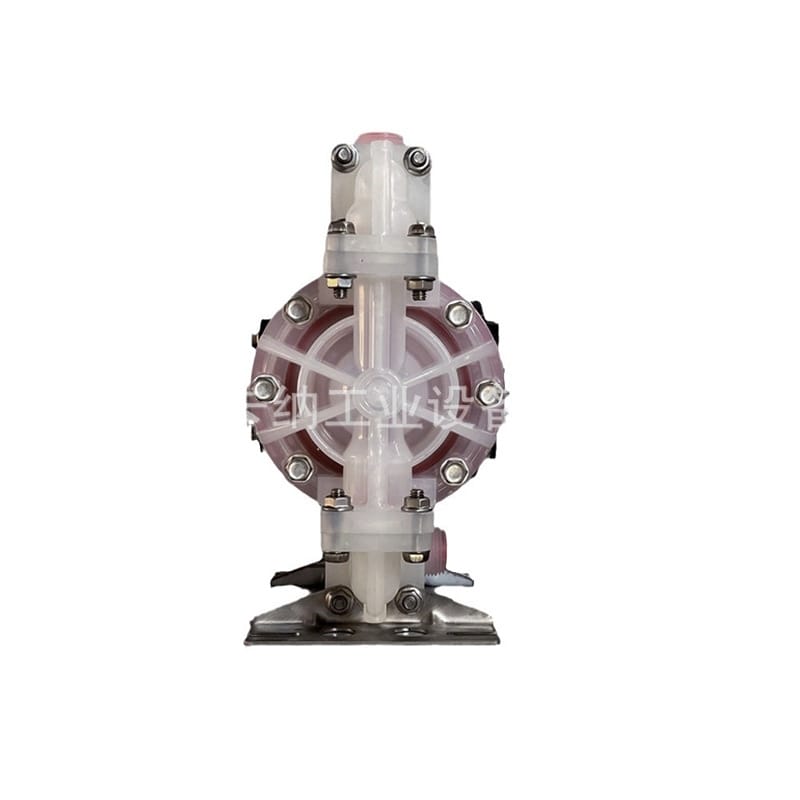

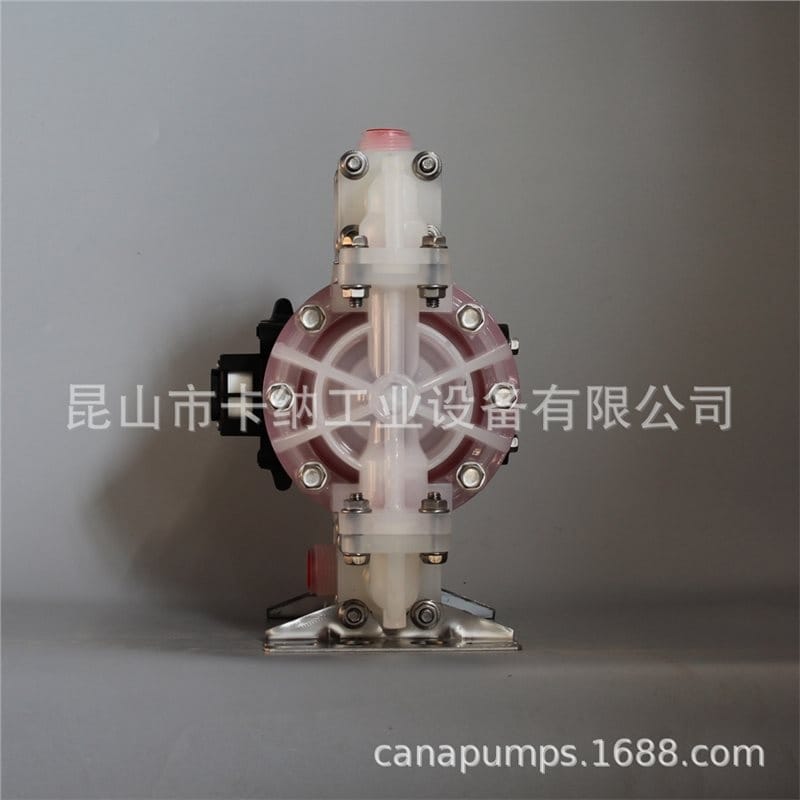

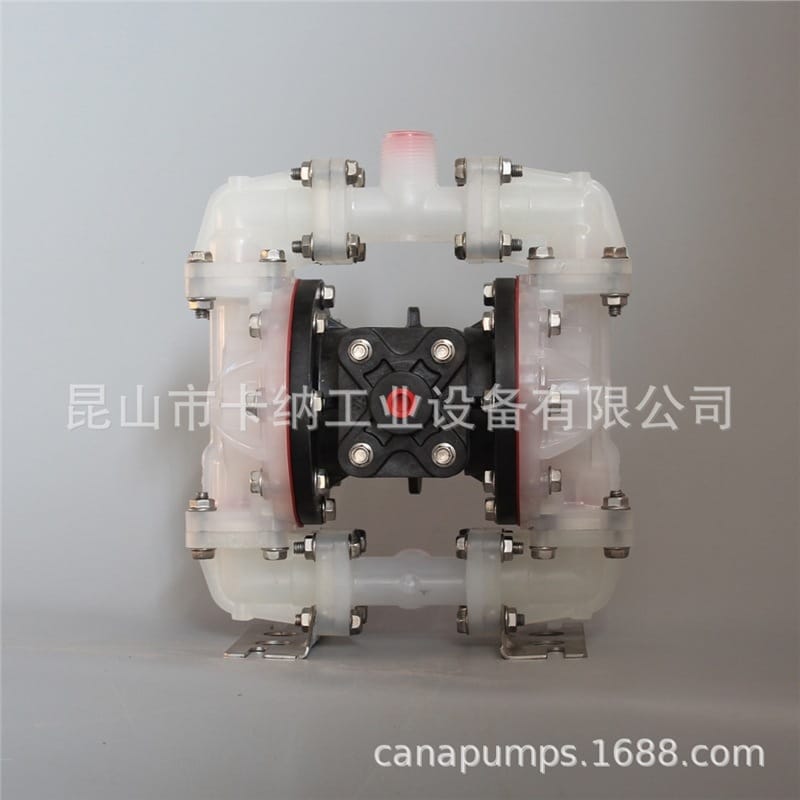

MARATHON 是美國 WARREN RUPP.INC 旗下知名品牌，本款型號 M05B2P2TPNS000 為半寸 (DN15) 塑料氣動隔膜泵。該產品專為輸送含固體顆粒、剪切敏感介質及腐蝕性流體設計，憑借獨特的在線檢修系統和堅固的全螺栓結構，實現了極低的維護成本與高可靠性運行。
1. 核心特點
- 在線檢修系統 (ESADS+PLUS)：獨具特色的氣體分配系統，僅需一把扳手、拆卸四顆螺栓，即可在 5 分鐘內完成導向閥和主氣閥的在線檢修與維護。無需拆卸管路或泵體，大幅節約運營時間與成本。
- 無死點連續運行：獨特的氣閥設計保證泵運行時無關死點，實現平穩連續送行。
- 安全可靠：氣動驅動無需電源，適用于易燃易爆環境；具備多種安全認證；流量與揚程可自我調節，無需復雜電控裝置。
- 強適應性與耐用性：
- 可輸送含固體顆粒 (最大粒徑 3mm)、腐蝕性或磨蝕性流體。
- 自吸能力強，支持干運行。
- 可液下或浸沒式安裝，無懼管路堵塞，不需額外管路保護裝置。
- 全螺栓結構加粗隔膜連桿設計，確保泵體堅固耐用。
- 無油潤滑：采用無油潤滑設計，避免介質污染。

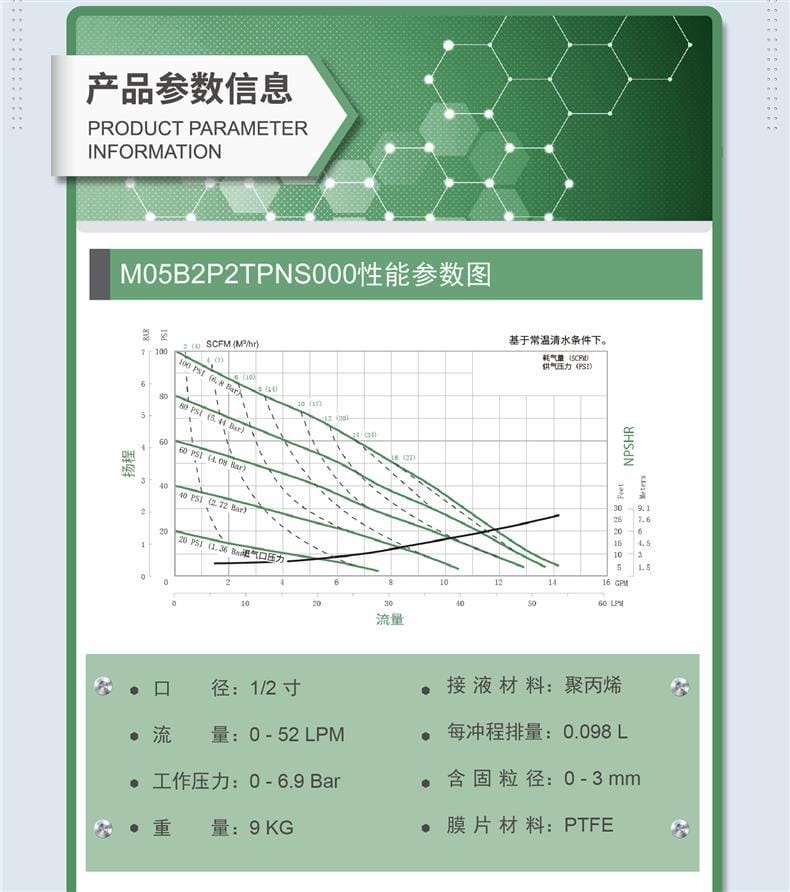

2. 技術參數
| 參數項 |
規格指標 |
| 品牌 |
MARATHON (Warren Rupp Inc.) |
| 型號 |
M05B2P2TPNS000 |
| 泵類型 |
氣動隔膜泵 |
| 口徑 |
1/2 寸 (DN15) |
| 接液材料 |
聚丙烯 (PP) |
| 膜片材料 |
PTFE (聚四氟乙烯) |
| 最大流量 |
0 - 52 LPM |
| 每沖程排量 |
0.098 L |
| 工作壓力 |
0 - 6.9 Bar |
| 含固粒徑 |
0 - 3mm |
| 設備重量 |
9 KG |
| 供氣壓力 |
建議最大 7 Bar (參考圖表及工況) |
3. 應用行業
基于其耐腐蝕 (PP/PTFE 材質)、耐磨損及可輸送含顆粒流體的特性，本泵廣泛應用于以下行業：
- 化工行業：輸送酸、堿、溶劑等腐蝕性化學介質。
- 水處理與環保：污水輸送、污泥處理、藥劑添加。
- 陶瓷與采礦：輸送含固體顆粒的漿料、磨蝕性流體。
- 食品加工：輸送剪切敏感介質 (需確認具體認證情況)。
- 一般工業：油漆、涂料、膠水及廢棄液轉移。
4. 安裝條件
- 氣源要求：需配備清潔、干燥的壓縮空氣源，建議安裝空氣過濾調節閥以穩定供氣壓力。
- 安裝位置：泵體應安裝在平穩、堅固的基礎上，建議通過螺栓固定以減少振動；支持液下或浸沒式安裝，但需確保氣路密封性。
- 管路連接：進出口管路口徑應不小于泵口徑，盡量減少?gòu)濐^以降低阻力；吸入管路必須密封良好以防漏氣影響自吸性能。
- 接地保護：輸送易燃介質時，泵體及管路必須進行可靠接地，以防靜電積聚。
- 空間預留：周圍需預留足夠空間以便于進行在線檢修操作 (拆卸四顆螺栓)。
5. 注意事項
- 介質兼容性：雖然接液材料為聚丙烯和 PTFE，但仍需在使用前確認具體介質與材料的化學兼容性，以防腐蝕損壞。
- 氣源處理：壓縮空氣應經過濾，避免水分和雜質進入氣閥系統影響壽命；若使用潤滑空氣，需注意后續介質是否允許含油。
- 防凍措施：在低溫環境下使用時，需注意氣動排氣口可能因結冰導致停機，建議加裝消聲器或采取防凍措施。
- 維護周期：盡管支持在線檢修，仍建議定期檢查膜片狀態，發現磨損或泄漏及時更換，以防隔膜破裂導致介質進入氣室。

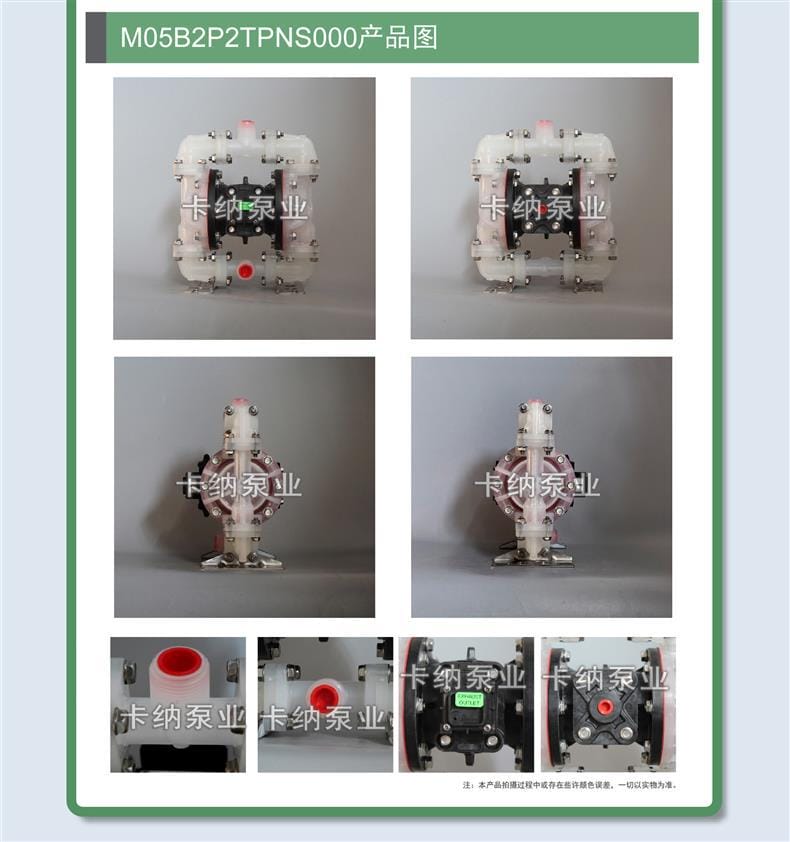

- 實物確認：產品拍攝可能存在顏色誤差，具體規格請以實物及官方銘牌為準。
注：本產品由卡納泵業供應，技術參數基于常溫清水條件測試，實際工況性能可能略有差異。
