上海如迪 RD 氣動隔膜泵產品說明書

1. 品牌概述

品牌名稱：如迪 (RIDA)
生產企業：上海如迪
企業資質：專精特新企業、高新技術企業
產品定位：中國高質量 RD 塑料隔膜泵系列 & 鋁合金隔膜泵系列供應商
合作客戶：與多家知名企業建立深度合作關系，包括巴斯夫 (BASF)、阿克蘇諾貝爾 (AkzoNobel)、三峽油漆、中廣核、盾安集團、亞士漆、雙虎涂料等 50+ 場景系列泵應用案例。

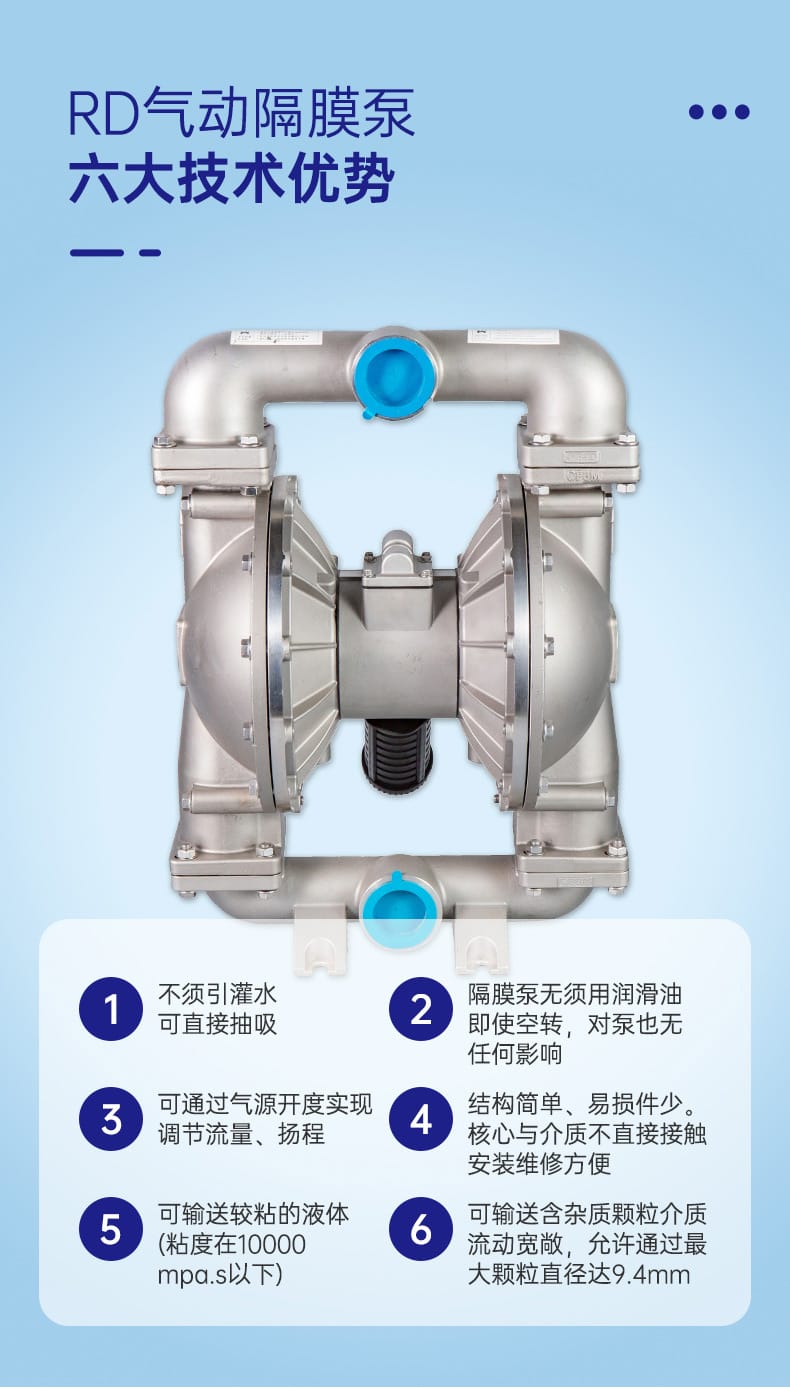

2. 核心特點

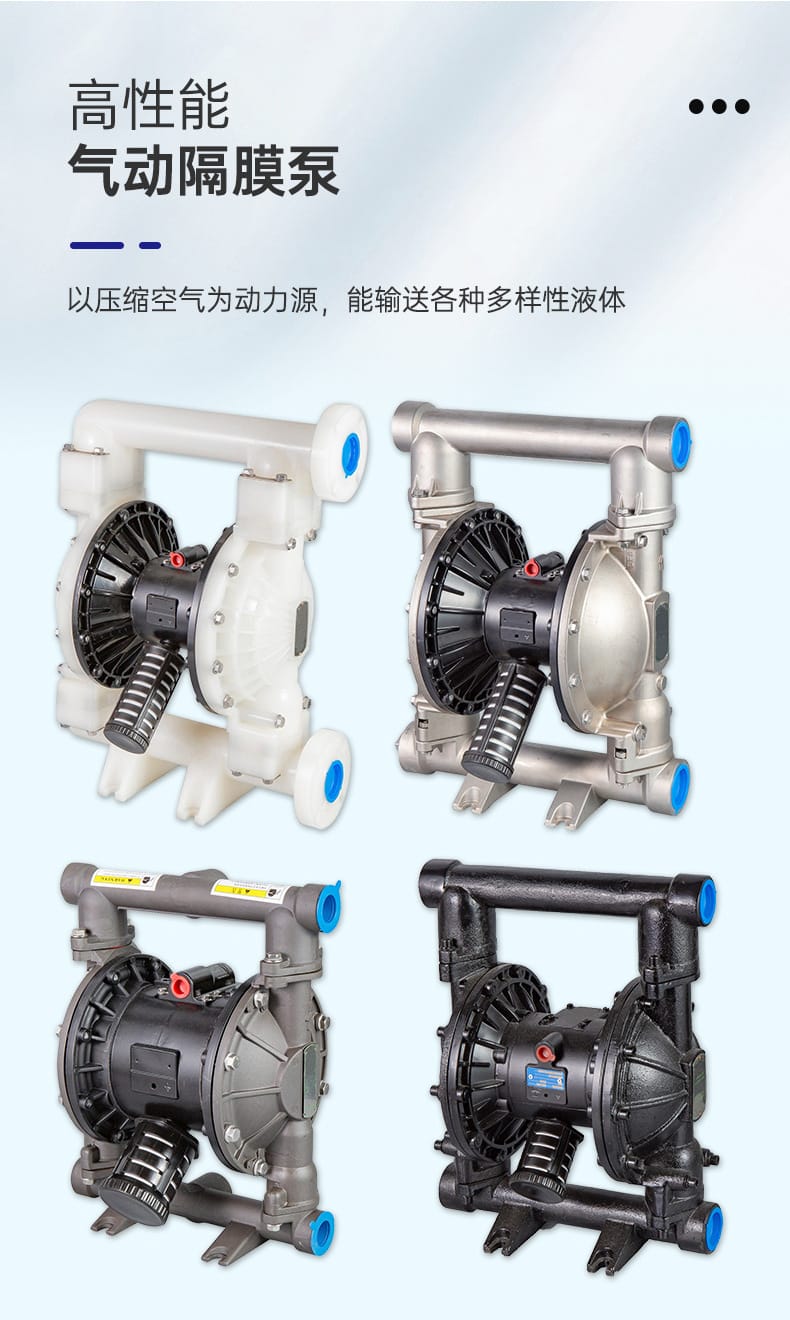

如迪 RD 氣動隔膜泵以壓縮空氣為動力源，能輸送各種多樣性液體，具備以下核心優勢：

源頭廠家品質保證：不易損壞，氣路暢通，換向靈活。

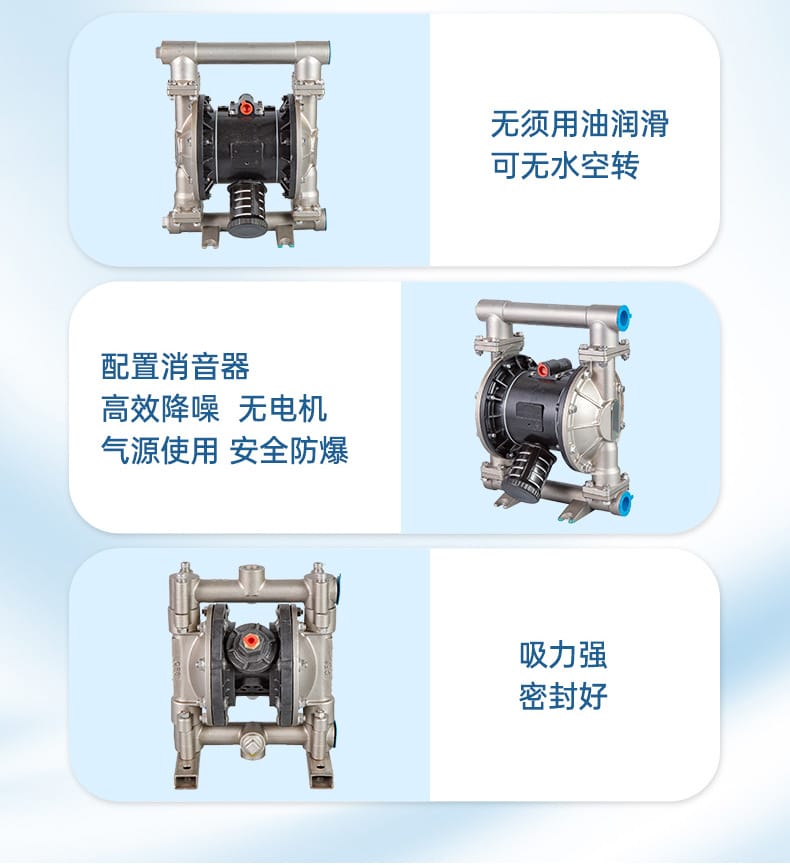

可空運轉：無須用潤滑油，即使空轉對泵也無任何影響。
自吸能力強：不須引灌水可直接抽吸。
調節方便：可通過氣源開度實現調節流量、揚程。
維護便捷：結構簡單、易損件少，核心與介質不直接接觸，安裝維修方便。
介質適應性廣：

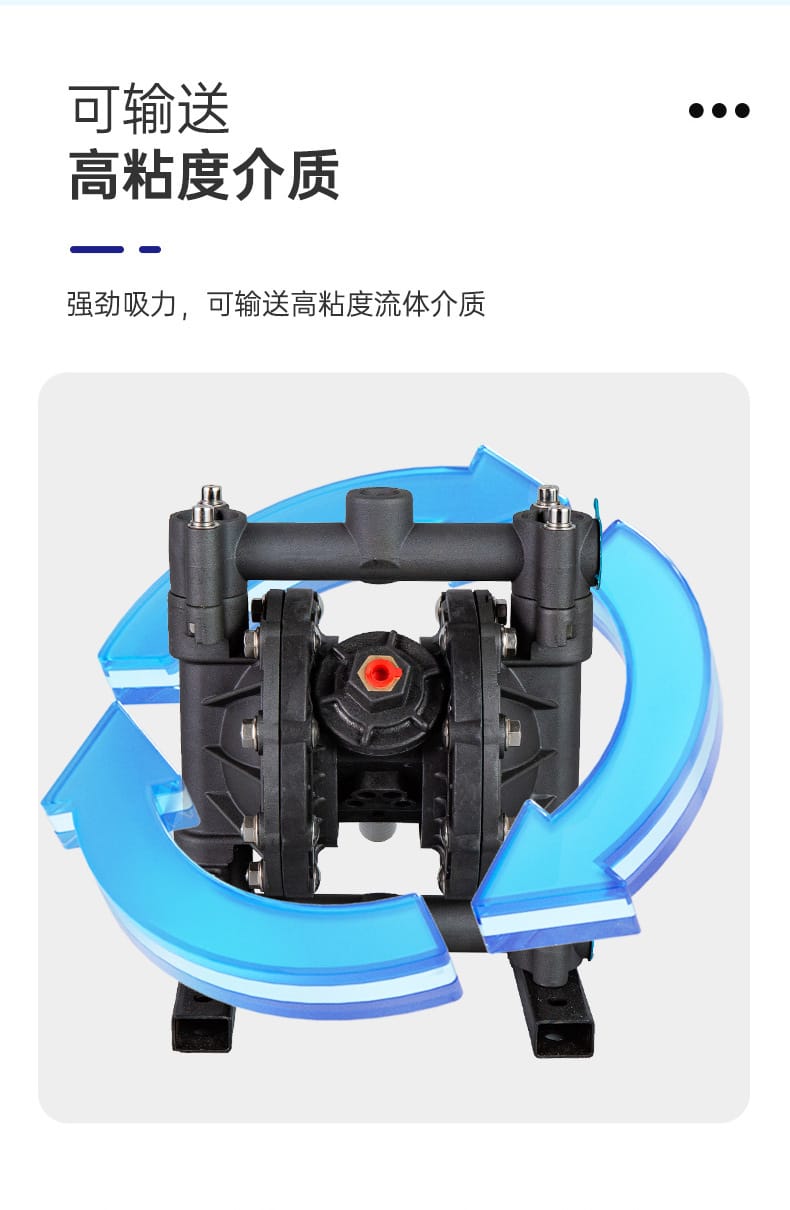

- 可輸送較粘的液體（粘度在 10000 mPa.s 以下）。

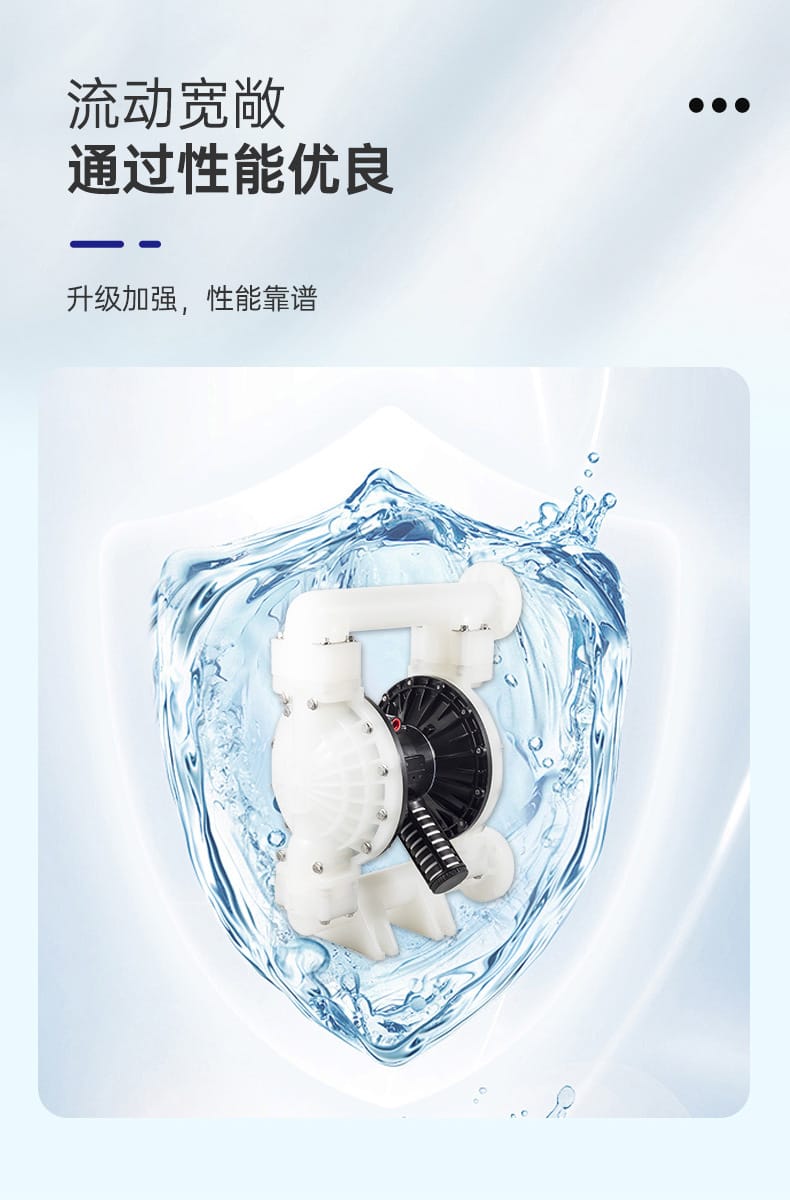

- 可輸送含雜質顆粒介質，流動寬敞，允許通過最大顆粒直徑達 9.4mm。

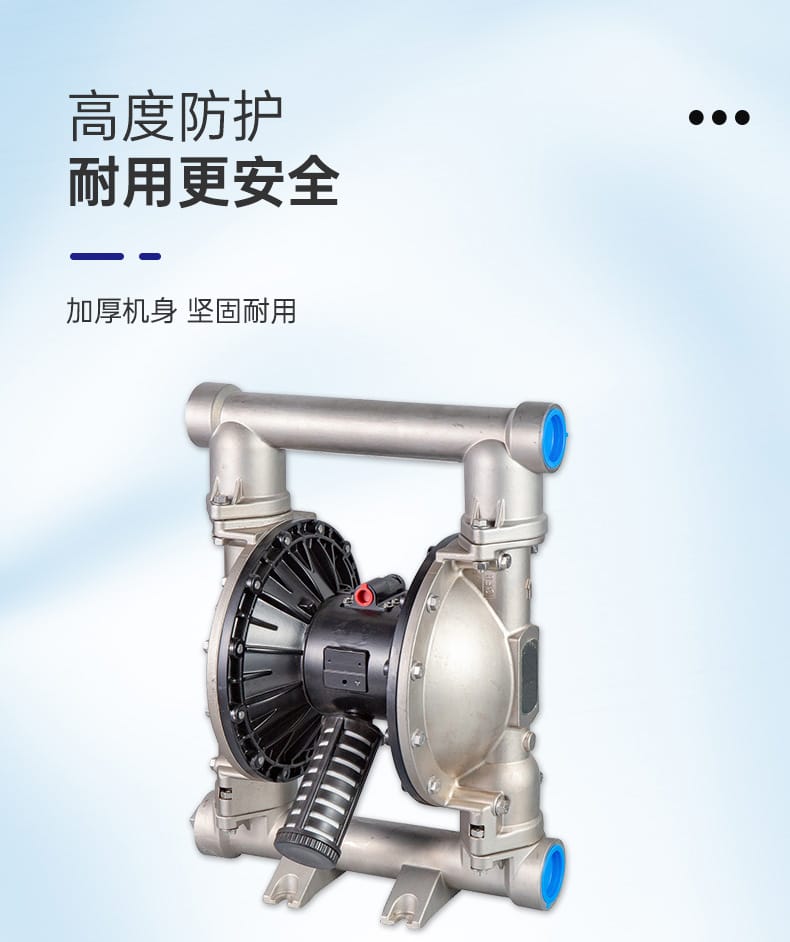

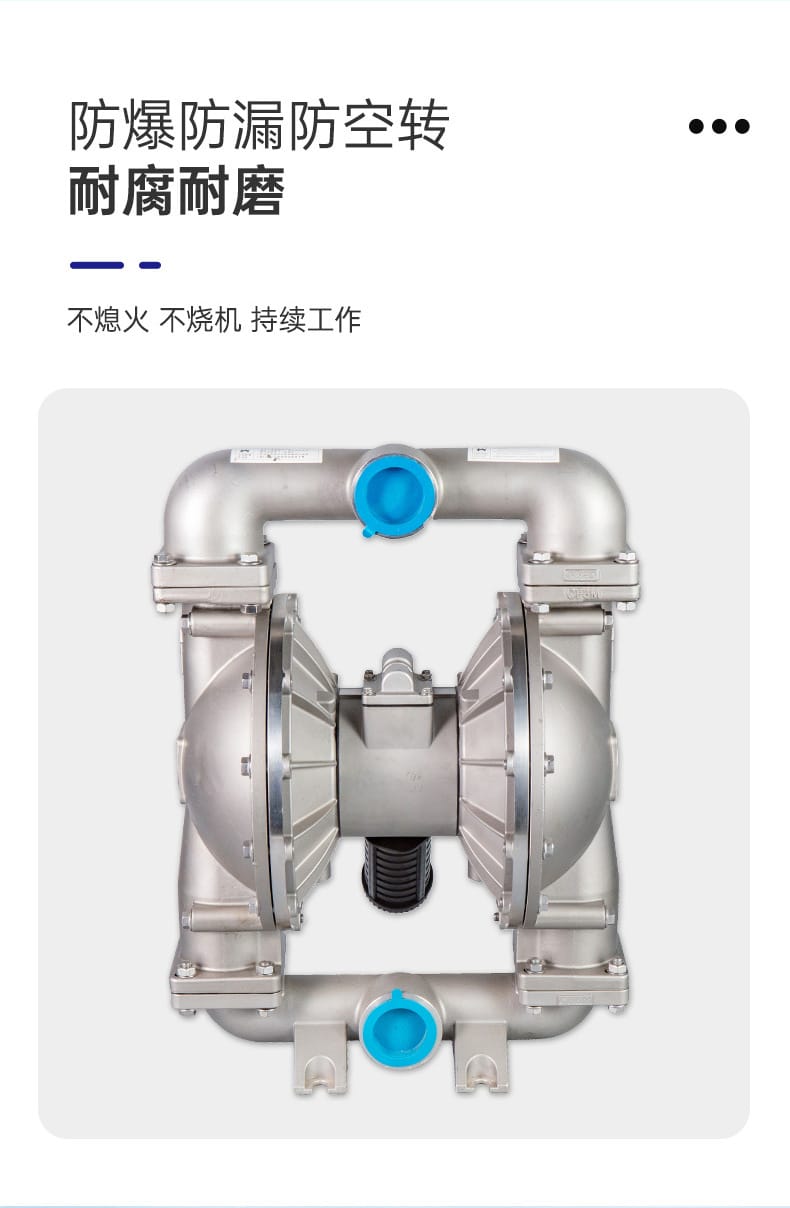

安全耐用：防爆防漏，耐腐耐磨，不熄火不燒機，可持續工作。
環保降噪：配置消音器高效降噪，無電機氣源使用安全防爆。

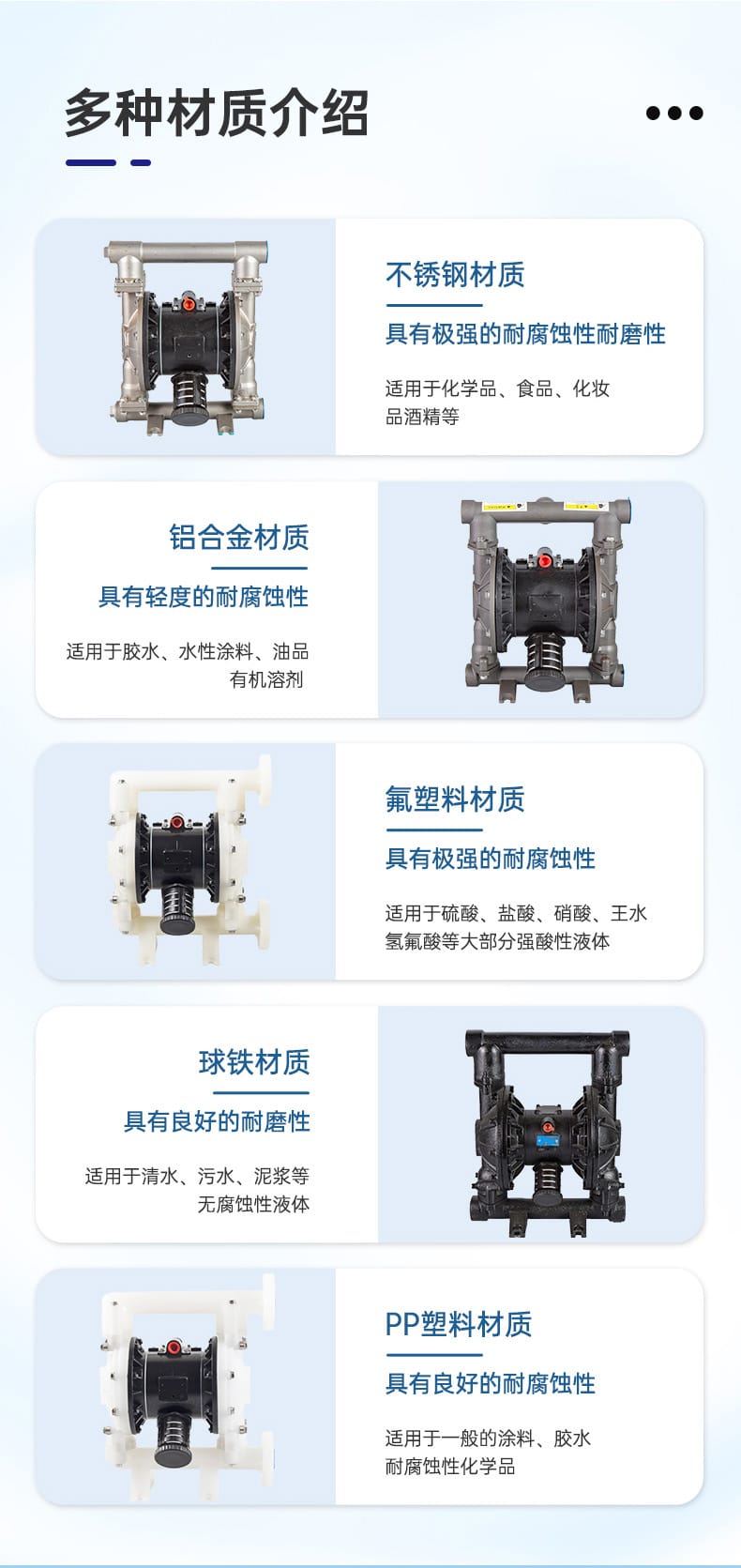

3. 材質選型指南

4. 技術參數

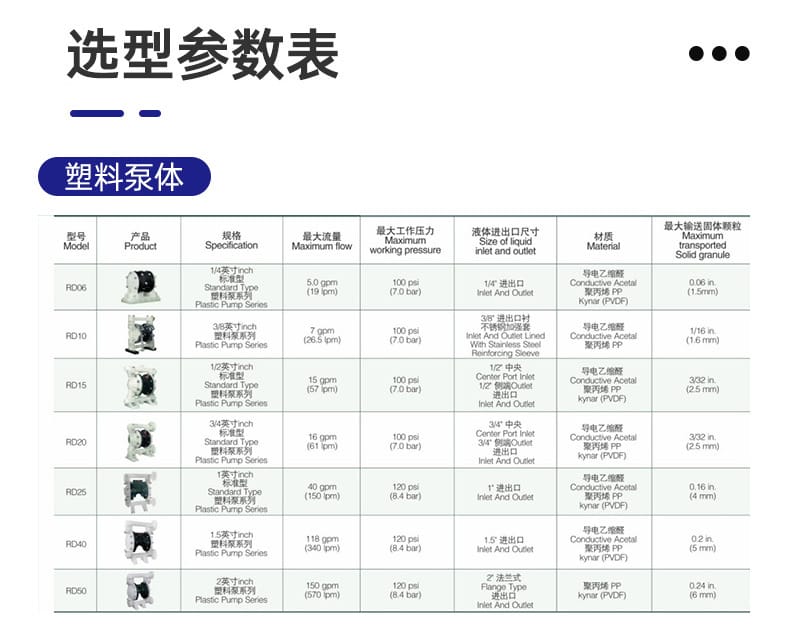

4.1 塑料泵體系列

型號	規格	最大流量	最大工作壓力	進出口尺寸	材質	最大輸送固體顆粒
RD06	1/4 英寸標準型	5.0 gpm (19 lpm)	100 psi (7.0 bar)	1/4" 進出口	導電乙縮醛/PP/PVDF	1.5mm
RD10	3/8 英寸系列	7 gpm (26.5 lpm)	100 psi (7.0 bar)	3/8" 進出口	導電乙縮醛/PP	1.6mm
RD15	1/2 英寸標準型	15 gpm (57 lpm)	100 psi (7.0 bar)	1/2" 中央/側端	導電乙縮醛/PP/PVDF	2.5mm
RD20	3/4 英寸標準型	16 gpm (61 lpm)	100 psi (7.0 bar)	3/4" 中央/側端	導電乙縮醛/PP/PVDF	2.5mm
RD25	1 英寸標準型	40 gpm (150 lpm)	120 psi (8.4 bar)	1" 進出口	導電乙縮醛/PP/PVDF	4mm
RD40	1.5 英寸系列	118 gpm (340 lpm)	120 psi (8.4 bar)	1.5" 進出口	導電乙縮醛/PP/PVDF	5mm
RD50	2 英寸系列	150 gpm (570 lpm)	120 psi (8.4 bar)	2" 法蘭式	PP/PVDF	6mm

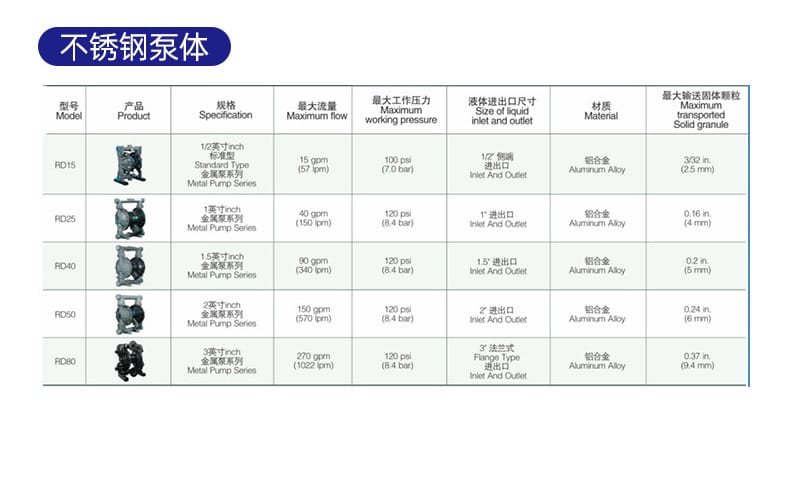

4.2 金屬泵體系列 (鋁合金/不銹鋼)

型號	規格	最大流量	最大工作壓力	進出口尺寸	材質	最大輸送固體顆粒
RD15	1/2 英寸標準型	15 gpm (57 lpm)	100 psi (7.0 bar)	1/2" 側端	鋁合金	2.5mm
RD25	1 英寸系列	40 gpm (150 lpm)	120 psi (8.4 bar)	1" 進出口	鋁合金	4mm
RD40	1.5 英寸系列	90 gpm (340 lpm)	120 psi (8.4 bar)	1.5" 進出口	鋁合金	5mm
RD50	2 英寸系列	150 gpm (570 lpm)	120 psi (8.4 bar)	2" 進出口	鋁合金	6mm
RD80	3 英寸系列	270 gpm (1022 lpm)	120 psi (8.4 bar)	3" 法蘭式	鋁合金	9.4mm

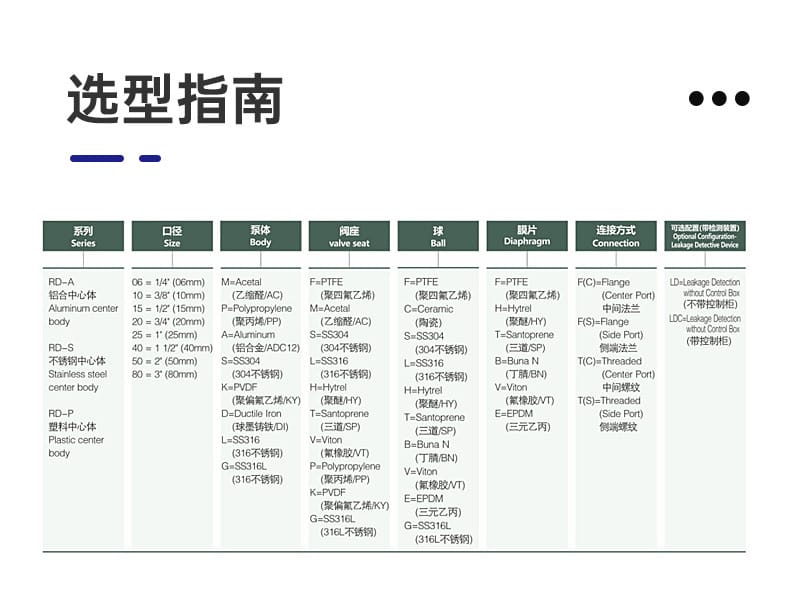

4.3 選型代碼說明 (示例)

泵體材質：A=鋁合金，S=SS304, L=SS316, D=球鐵，P=塑料
膜片/閥座/球材質：F=PTFE, H=Hytrel, T=Santoprene, V=Viton, B=Buna N, E=EPDM
連接方式：F=法蘭，T=螺紋
配置選項：可選配漏液檢測裝置 (Leakage Detection)

5. 應用行業

為各個行業提供高效解決方案，動力平穩，適合長時間使用，耐磨損，強勁流量不衰減。

化工及制藥：各種粘稠漿、乳化液、劇毒及易揮發液體。
日化行業：各種軟膏、化妝品、粘合劑。
油漆涂料：各種油漆、顏料、膠水、陶瓷釉漿。
建材行業：各種瓦、瓷、磚器、水泥灌漿及灰漿。
食品工程：花生醬、泡菜、土豆泥、紅腸、巧克力、啤酒花。
建筑工程：各種污水、水泥灌漿。

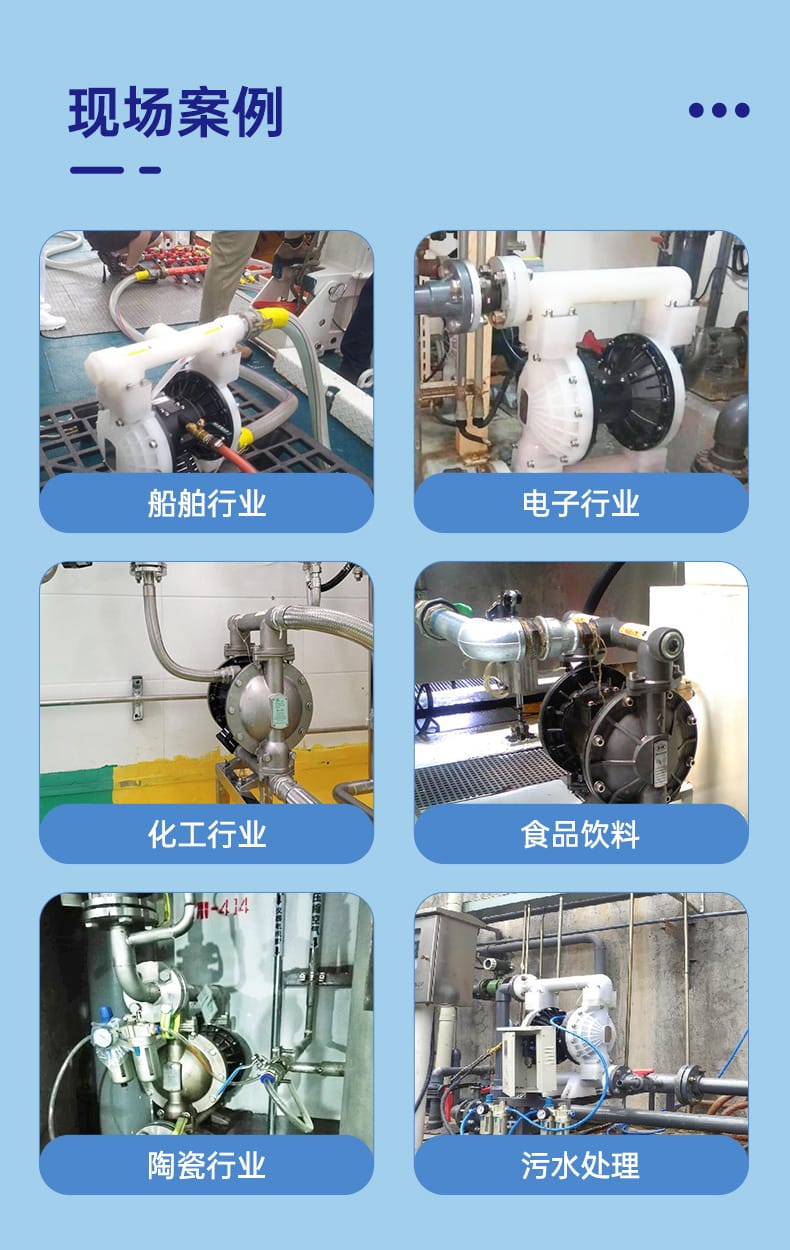

現場案例：船舶行業、電子行業、化工行業、食品飲料、陶瓷行業、污水處理。

6. 安裝條件

氣源要求：必須使用清潔的壓縮空氣作為動力源，建議氣壓控制在 0.1-0.7 MPa 之間，需配備空氣三聯件（過濾、減壓、油霧）。
管路連接：進出口管路應支撐牢固，避免重量直接壓在泵體上；吸入管路應盡可能短且直，減少?gòu)濐^以降低吸程損失。
接地保護：輸送易燃液體時，泵體及管路必須可靠接地，以防靜電積聚。
環境要求：安裝環境應通風良好，避免極端溫度導致膜片或密封件老化，冬季需注意防凍。
排氣處理： exhaust 口應安裝消音器，若輸送有毒有害液體，排氣口需接管引至安全區域。

7. 注意事項

介質兼容性：使用前務必確認泵體、膜片、閥球材質與輸送介質的化學兼容性，防止腐蝕損壞。
氣壓調節：嚴禁超壓使用，通過調節進氣壓力來控制流量，避免長時間在極限壓力下工作。
防凍措施：氣動泵工作時排氣口會吸熱降溫，若輸送含水液體或在低溫環境使用，需防止排氣口結冰影響換向。
定期維護：定期檢查膜片、閥球等易損件磨損情況，發現流量下降或異響應及時更換。
停機保養：長期停用時，應排空泵內積液，清洗流道，防止介質凝固堵塞泵體。
安全操作：維修前務必切斷氣源并釋放管路殘余壓力，確保操作安全。
