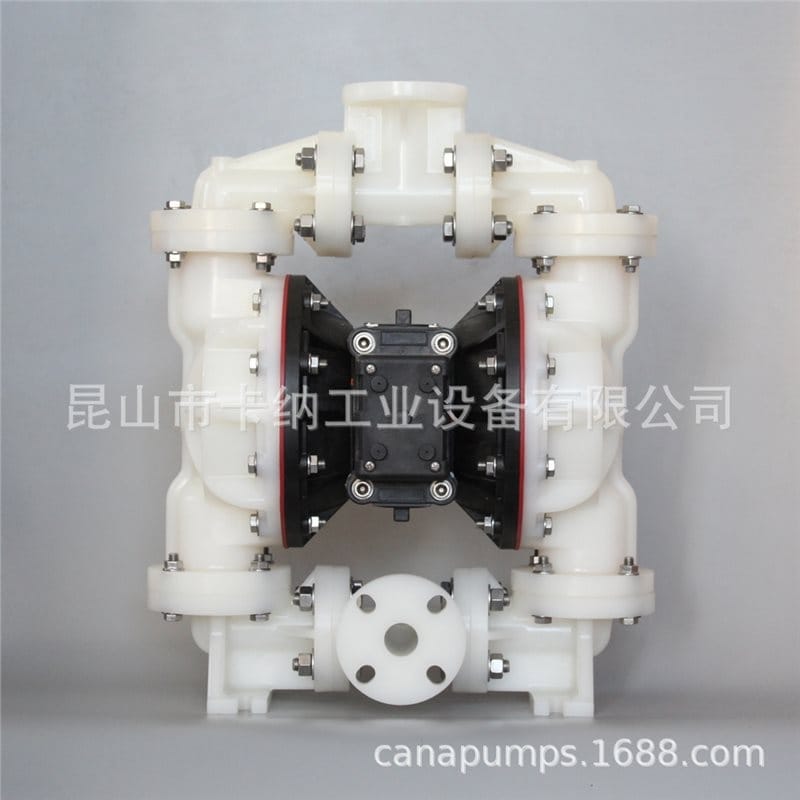

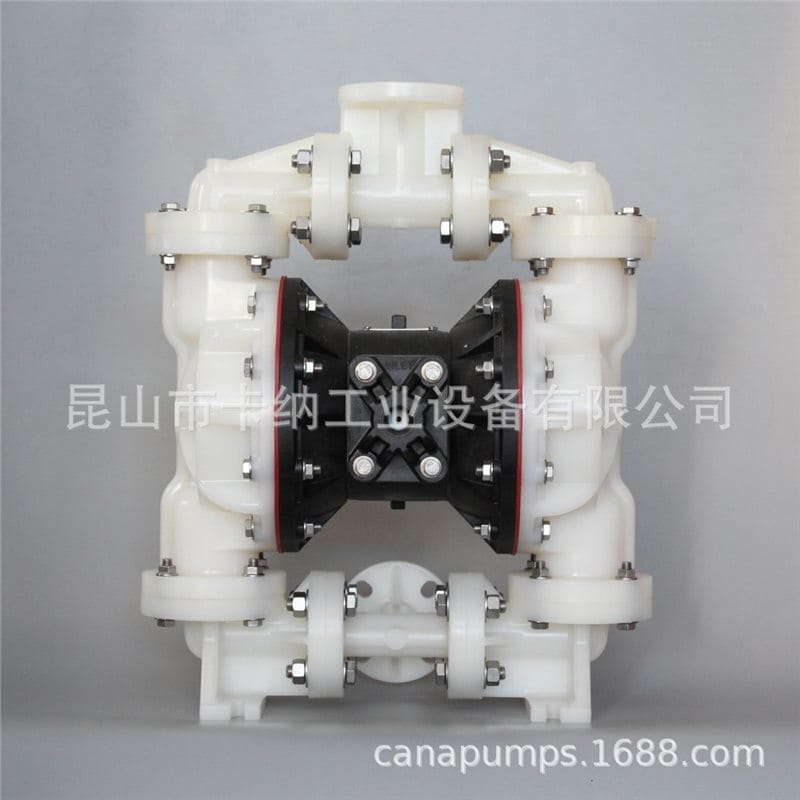

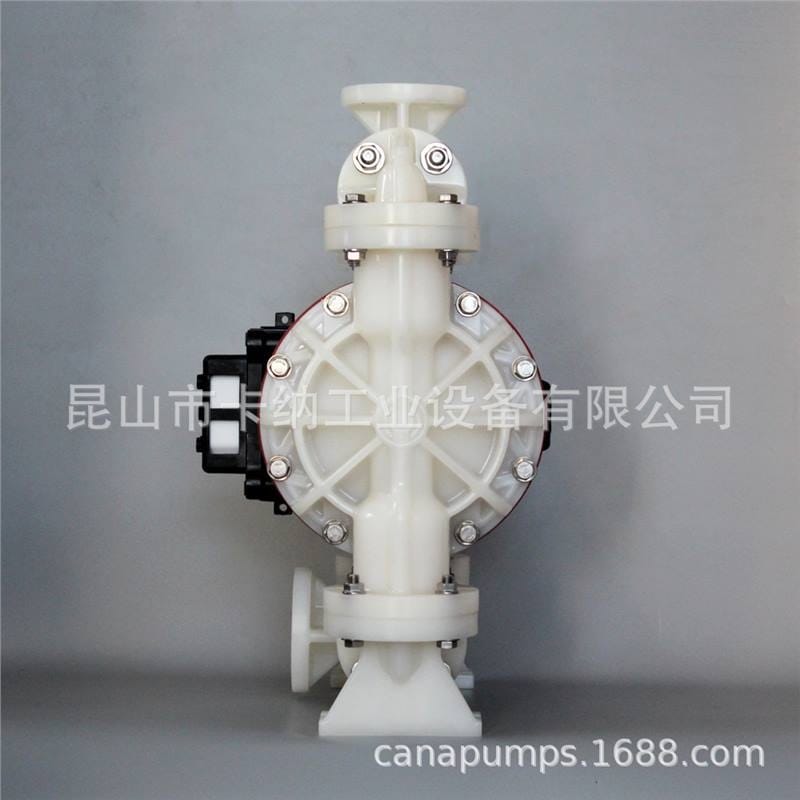

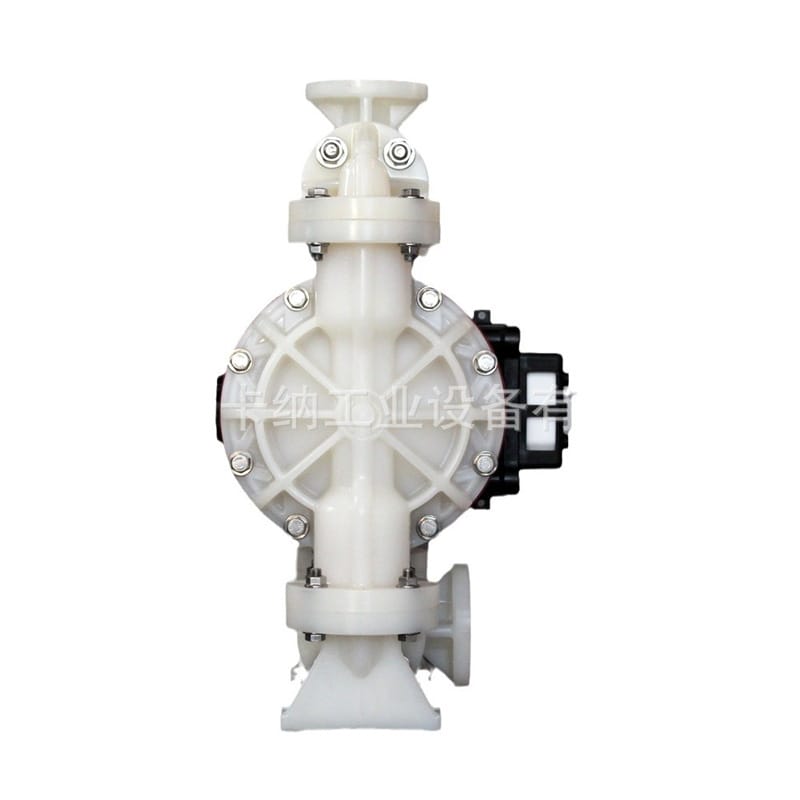

勝佰德馬拉松氣動隔膜泵 (M1FB3K2KPUS000)
產品概述
品牌：勝佰德 (Sandpiper) / MARATHON (WARREN RUPP.INC 旗下品牌)
型號：M1FB3K2KPUS000
類型：1 寸 PVDF 非金屬氣動隔膜泵
簡介：本產品是一款高性能氣動隔膜泵，采用 PVDF 接液材料與 PTFE 膜片，專為輸送腐蝕性、磨蝕性及含固體顆粒流體設計。具備獨特的在線檢修系統，維護便捷，運行安全可靠。
核心特點
- ESADS+PLUS 在線檢修系統：獨具特色的氣體分配系統，僅需一把扳手、拆卸四顆螺栓，五分鐘即可完成導向閥和主氣閥的在線檢修與維護。無需拆卸管路或泵體，極大減少維修時間，顯著降低運營成本。
- 無死點連續運行：獨特的氣閥設計保證泵運行時無關死點，運行平穩，支持無油潤滑。
- 卓越的材料兼容性：接液部分采用 PVDF 材質，膜片采用 PTFE 材質，耐強腐蝕、耐磨蝕，可安全輸送剪切敏感介質。
- 高安全性與適應性：氣動驅動無需電源，無機械密封，可干運行，支持液下或浸沒式安裝。具備多種安全認證，無懼管路堵塞，無需額外的管路保護裝置。
- 自適應調節能力：流量和揚程可自我調節，不需復雜的電控裝置，全螺栓結構加加粗隔膜連桿設計，確保泵體堅固耐用。

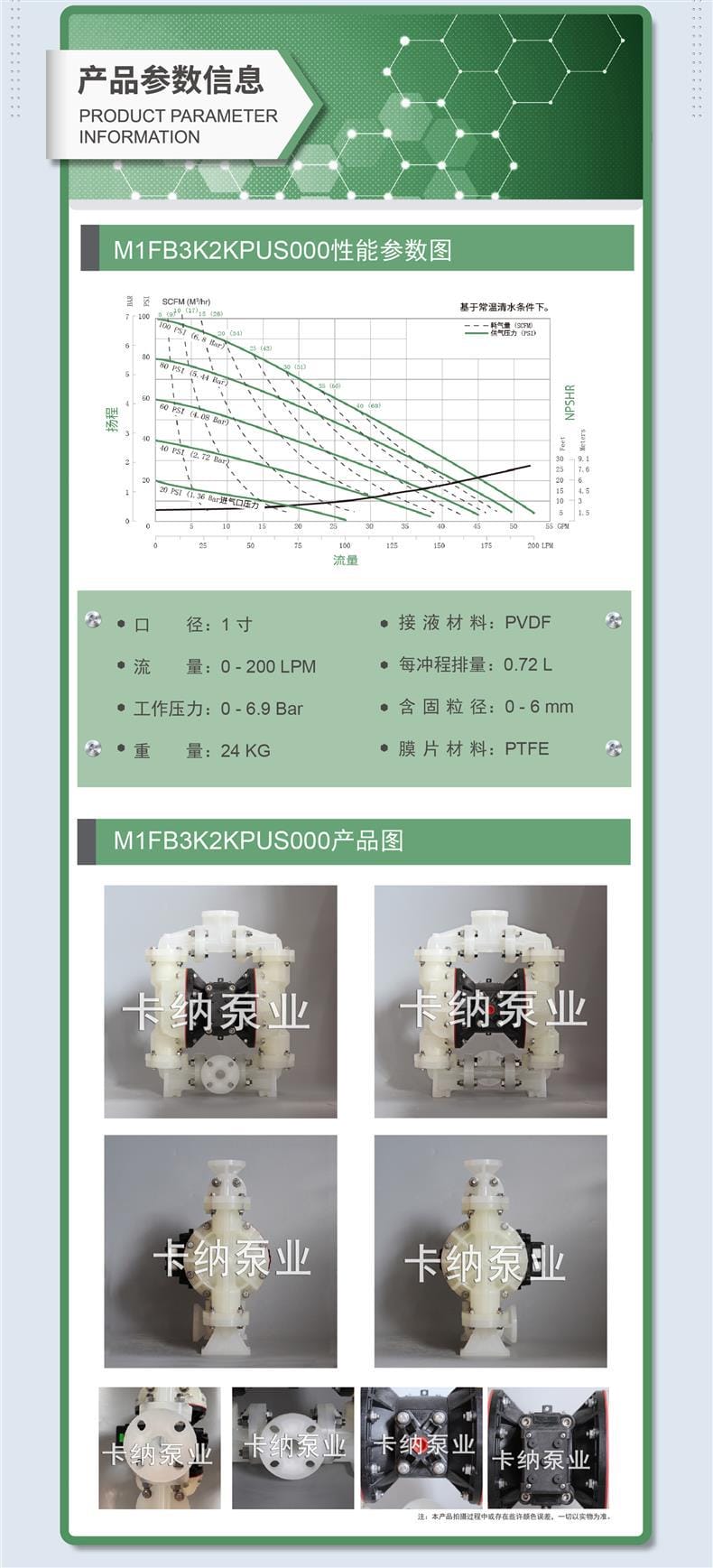

技術參數
| 參數項 |
規格指標 |
備注 |
| 口徑 |
1 寸 |
進出口尺寸 |
| 最大流量 |
0-200 LPM |
基于常溫清水條件 |
| 每沖程排量 |
0.72 L |
- |
| 工作壓力 |
0-6.9 Bar |
最大約 100 PSI |
| 含固粒徑 |
0-6 mm |
可輸送固體顆粒 |
| 接液材料 |
PVDF |
耐腐蝕非金屬 |
| 膜片材料 |
PTFE |
聚四氟乙烯 |
| 重量 |
24 KG |
- |
| 驅動方式 |
氣動 |
無需電源 |
應用行業
基于其耐腐蝕、耐磨蝕及處理含固顆粒的能力，本產品廣泛應用于以下行業：
- 化工行業：輸送各類腐蝕性酸堿溶劑、化學試劑。
- 環保水處理：輸送含固體顆粒的污水、污泥及絮凝劑。
- 涂裝與印刷：輸送油漆、油墨、涂料等剪切敏感介質。
- 礦業與陶瓷：輸送磨蝕性漿料、釉料及礦漿。
- 其他領域：適用于需要防爆、無泄漏及可浸沒安裝的流體輸送場景。
安裝條件
- 氣源要求：需提供潔凈、干燥的壓縮空氣，進氣壓力需匹配泵的工作壓力范圍 (0-6.9 Bar)，建議加裝氣源處理元件（過濾器、減壓閥）。
- 管路連接：進出口口徑為 1 寸，管路需支撐牢固，避免重量和應力直接作用于泵體，防止接口泄漏。
- 安裝位置：支持水平安裝，亦可采用液下或浸沒式安裝（需確保氣源管路密封良好，防止液體倒灌入氣路）。
- 接地保護：輸送易燃流體時，泵體、管路及容器需可靠接地，以防靜電積聚引發危險。
- 空間預留：安裝時需預留足夠的維護空間，以便進行在線檢修操作。
注意事項
- 性能基準說明：產品性能參數圖及流量數據基于常溫清水條件測試，實際輸送不同粘度、密度流體時，流量和壓力會有所變化。
- 實物差異提示：產品拍攝過程中可能存在些許顏色誤差，一切以實物為準。
- 維護建議：雖然支持在線檢修，仍建議定期檢查膜片、球閥及密封件狀態，發現磨損及時更換，以確保最佳性能。
- 氣源質量：務必保證氣源清潔無水，水分進入氣閥可能導致泵運行不暢或損壞內部元件。
- 防凍措施：在低溫環境下使用時，需注意氣路排氣口的防凍處理，防止結冰堵塞。
