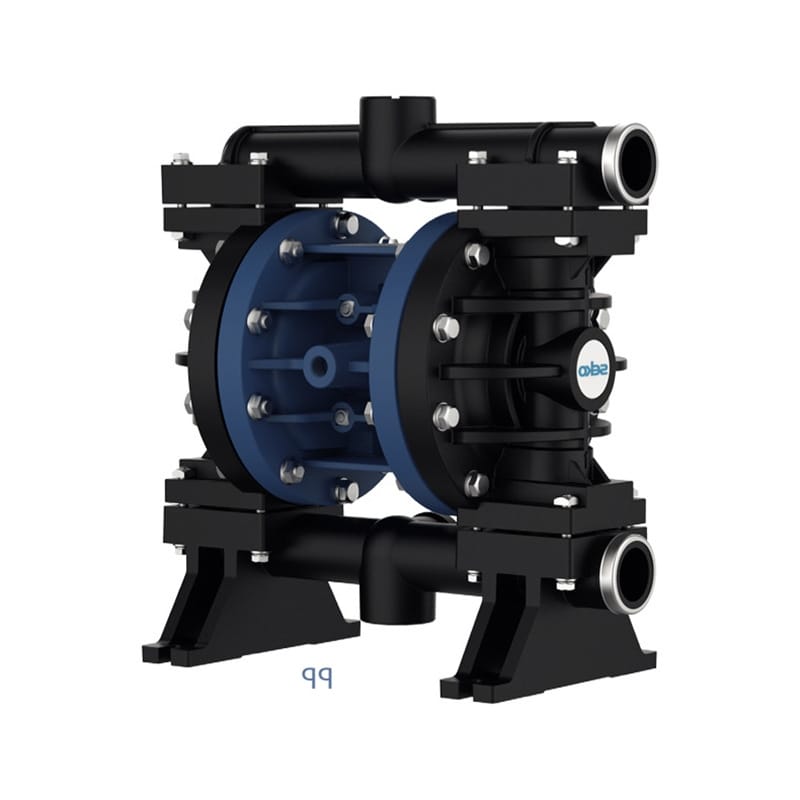

賽高 (SEKO) JANUS 系列氣動雙隔膜泵產品手冊

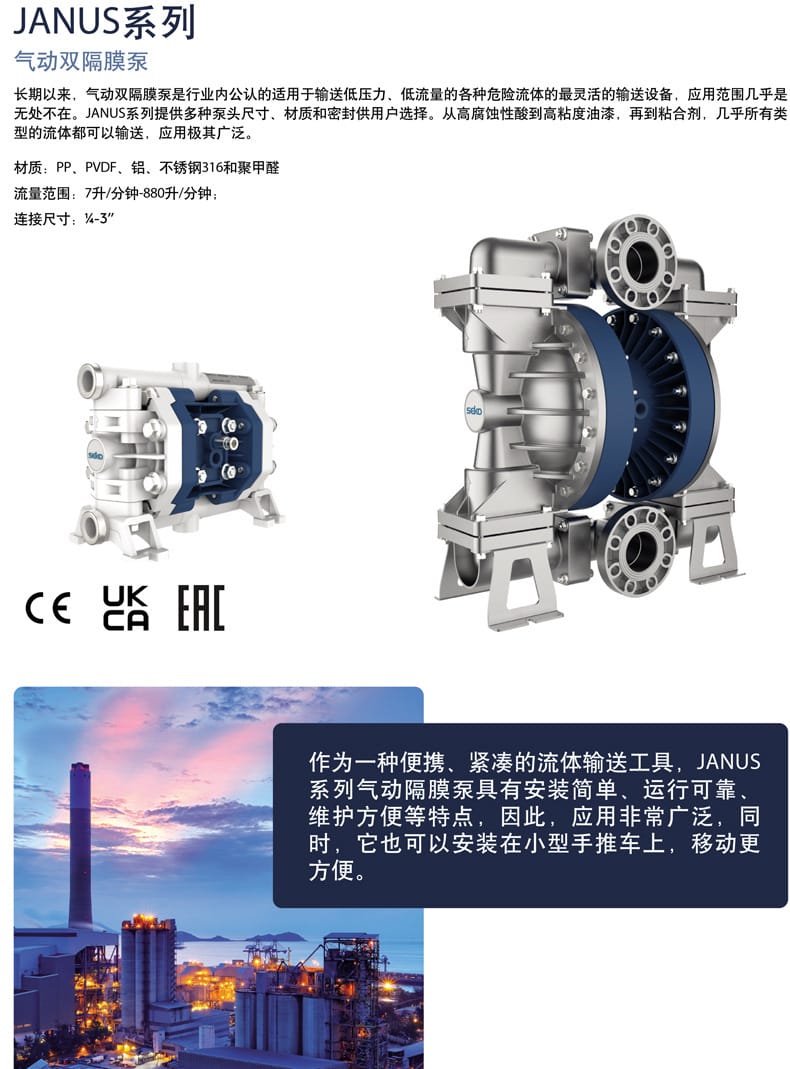

1. 產品概述
品牌：賽高 (SEKO)
系列：JANUS 系列
型號示例：JO120 (系列涵蓋 J0007 至 J01K0)
產品類型：氣動雙隔膜泵
主要用途：適用于輸送低壓力、低流量的各種危險流體，從高腐蝕性酸到高粘度油漆、粘合劑等。

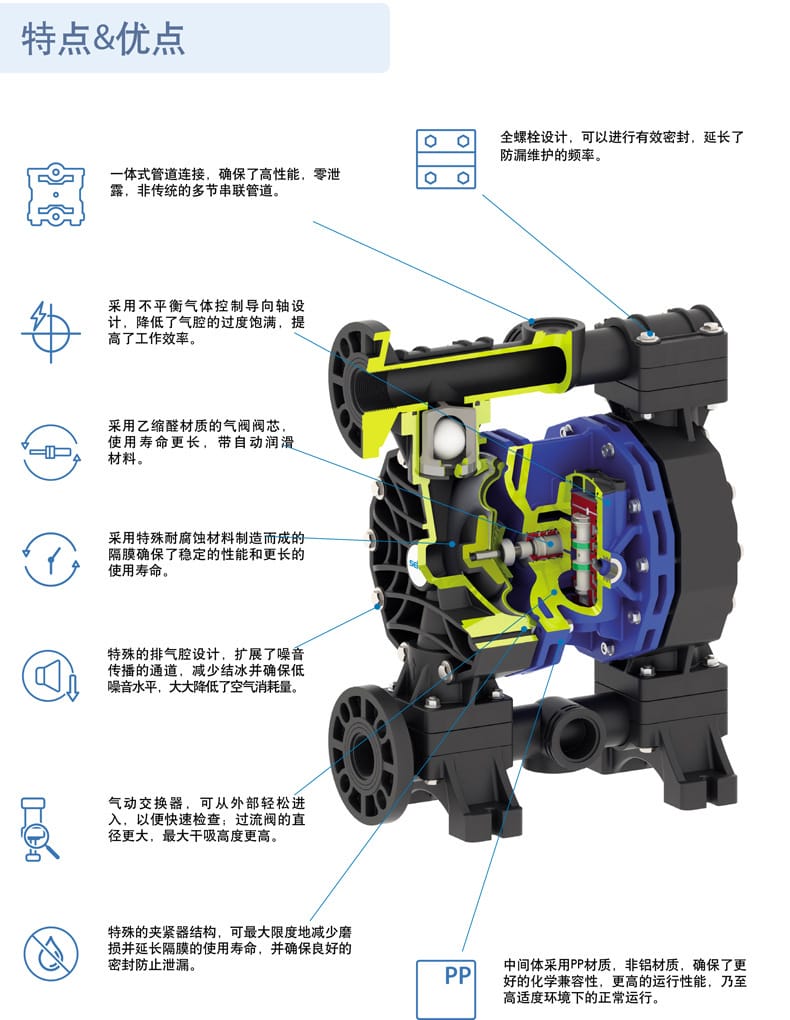

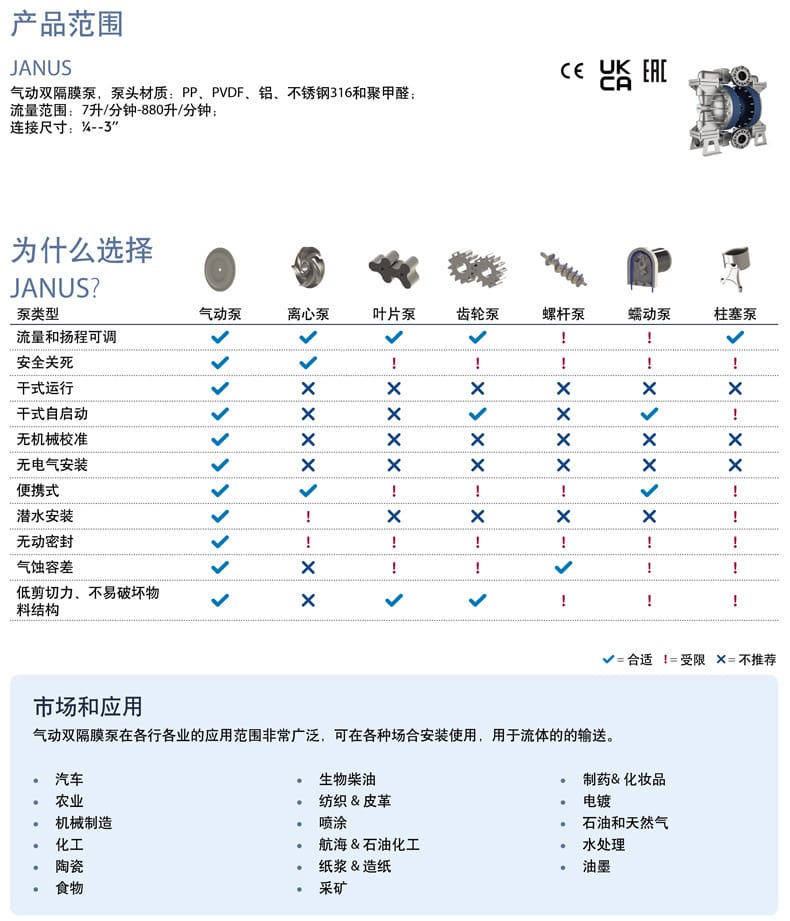

2. 核心特點
JANUS 系列氣動隔膜泵以其靈活性、安全性和可靠性著稱，核心優勢如下：
- 流量與揚程可調：通過調節氣源壓力即可輕松控制流量和壓力。
- 安全關死特性：出口關閉時泵會自動停止，不會產生過熱或損壞，無需泄壓閥。
- 干式運行能力：支持干式自啟動，允許短時間干轉而不損壞泵體。
- 無電氣安裝：純氣動驅動，無火花風險，適用于易燃易爆環境。
- 無機械密封：采用隔膜設計，無動密封，杜絕泄漏風險。
- 低剪切力輸送：溫和輸送物料，不易破壞流體結構（適合敏感化學品）。
- 便攜與安裝靈活：結構緊湊，可安裝在手推車上移動，支持潛水安裝。
- 長效維護周期：全螺栓設計確保有效密封，延長防漏維護頻率；中間體采用 PP 材質，化學兼容性更高。
- 低噪音設計：特殊排氣腔設計擴展噪音傳播通道，減少結冰并確保低噪音水平。
3. 技術參數
3.1 系列參數范圍
| 參數項目 |
范圍/規格 |
| 流量范圍 |
7 升/分鐘 - 880 升/分鐘 |
| 最大壓力 |
6 bar - 8 bar |
| 最大揚程 |
60 米 - 80 米 |
| 連接尺寸 |
1/4" BSP - 3" BSP (含 DN25-DN80) |
| 最大粘度 |
5,000 cps - 55,000 cps |
| 最大固體顆粒直徑 |
2 毫米 - 12 毫米 |

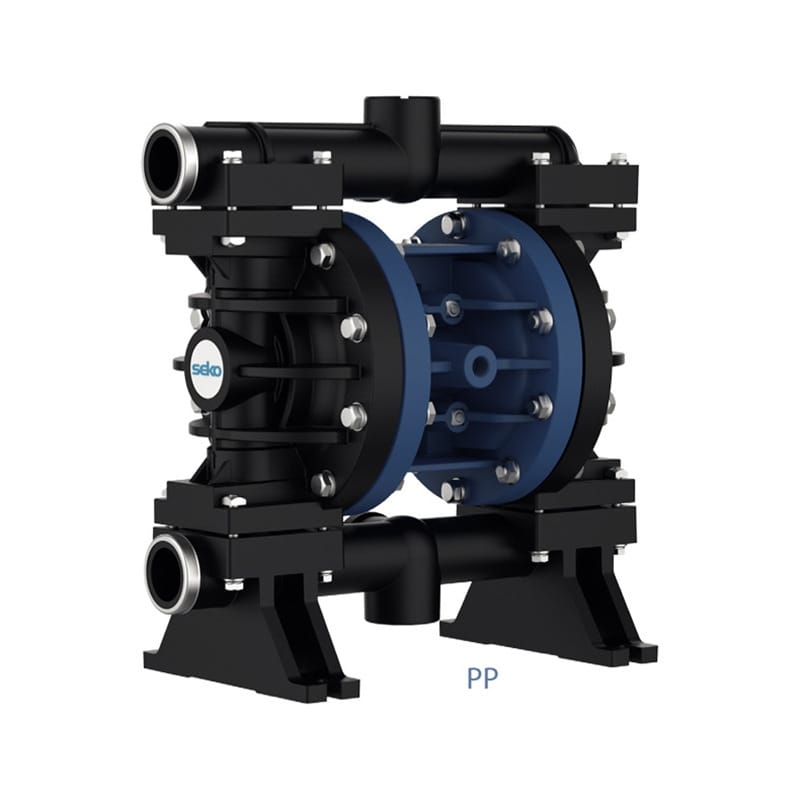

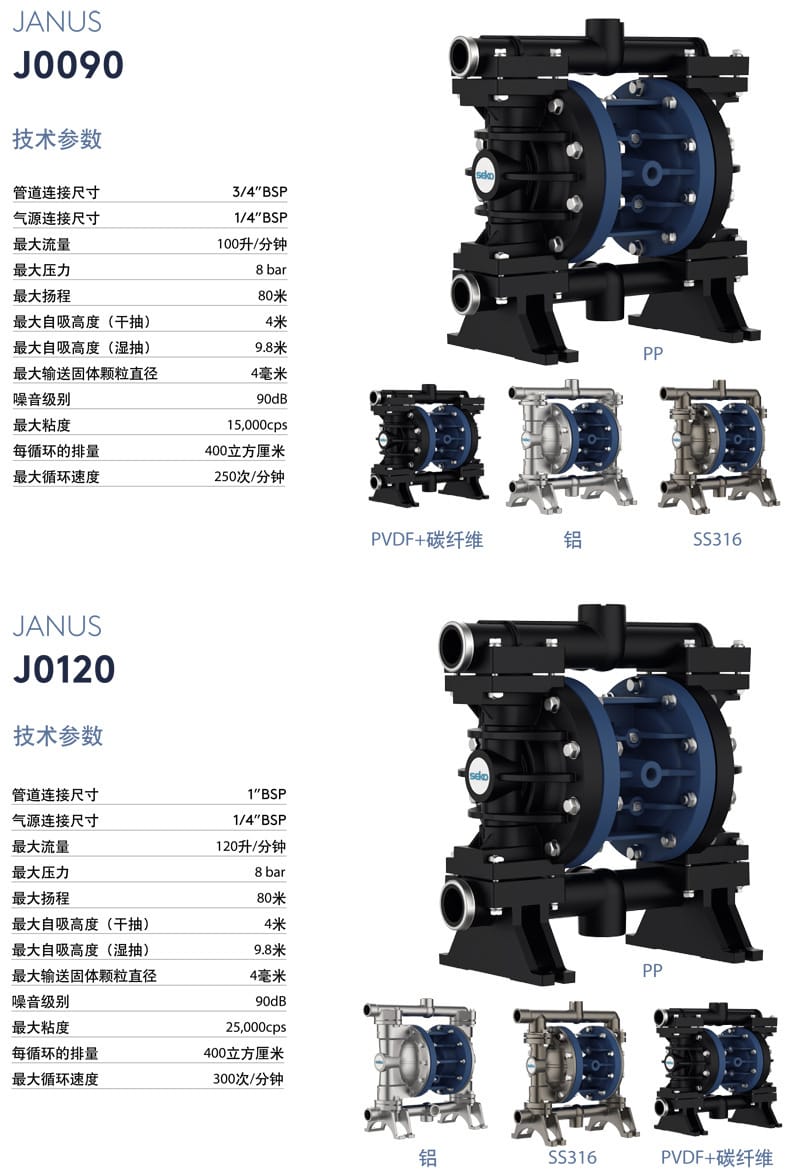

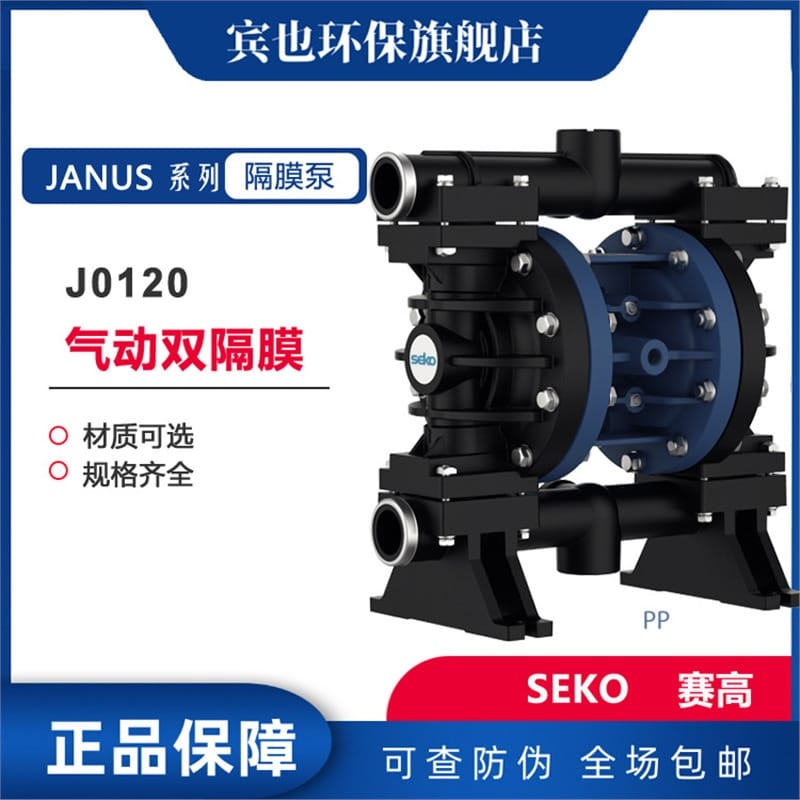

3.2 重點型號 JO120 詳細規格
| 參數項 |
數值/規格 |
| 型號 |
JANUS J0120 |
| 管道連接尺寸 |
1" BSP |
| 氣源連接尺寸 |
1/4" BSP |
| 最大流量 |
120 升/分鐘 |
| 最大壓力 |
8 bar |
| 最大揚程 |
80 米 |
| 最大自吸高度 (干抽) |
4 米 |
| 最大自吸高度 (濕抽) |
9.8 米 |
| 最大輸送固體顆粒 |
4 毫米 |
| 噪音級別 |
90 dB |
| 最大粘度 |
25,000 cps |
| 每循環排量 |
400 立方厘米 (cc) |
| 最大循環速度 |
300 次/分鐘 |
| 可選泵頭材質 |
PP, 鋁，SS316, PVDF+ 碳纖維 |

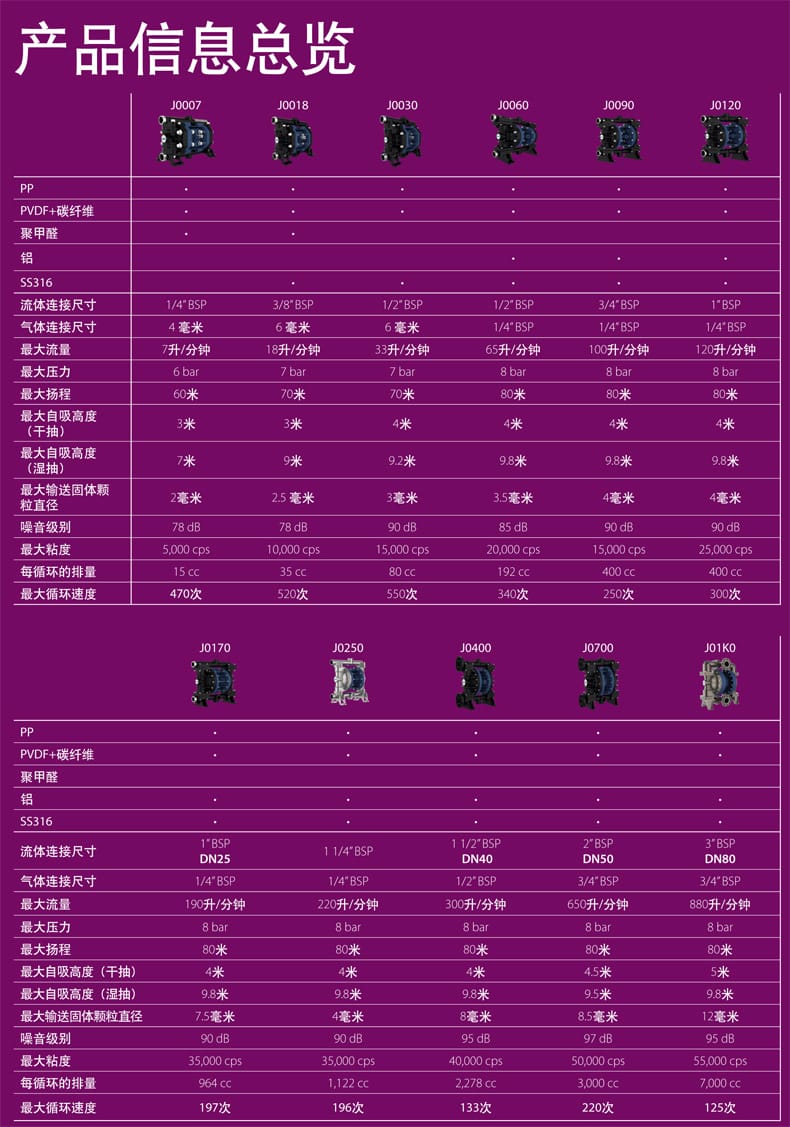

3.3 其他型號性能概覽 (部分)
| 型號 |
最大流量 (L/min) |
最大壓力 (bar) |
流體連接尺寸 |
最大粘度 (cps) |
| J0007 |
7 |
6 |
1/4" BSP |
5,000 |
| J0018 |
18 |
7 |
3/8" BSP |
10,000 |
| J0060 |
65 |
8 |
1/2" BSP |
20,000 |
| J0090 |
100 |
8 |
3/4" BSP |
15,000 |
| J0170 |
190 |
8 |
1" BSP |
35,000 |
| J01K0 |
880 |
8 |
DN80 |
55,000 |

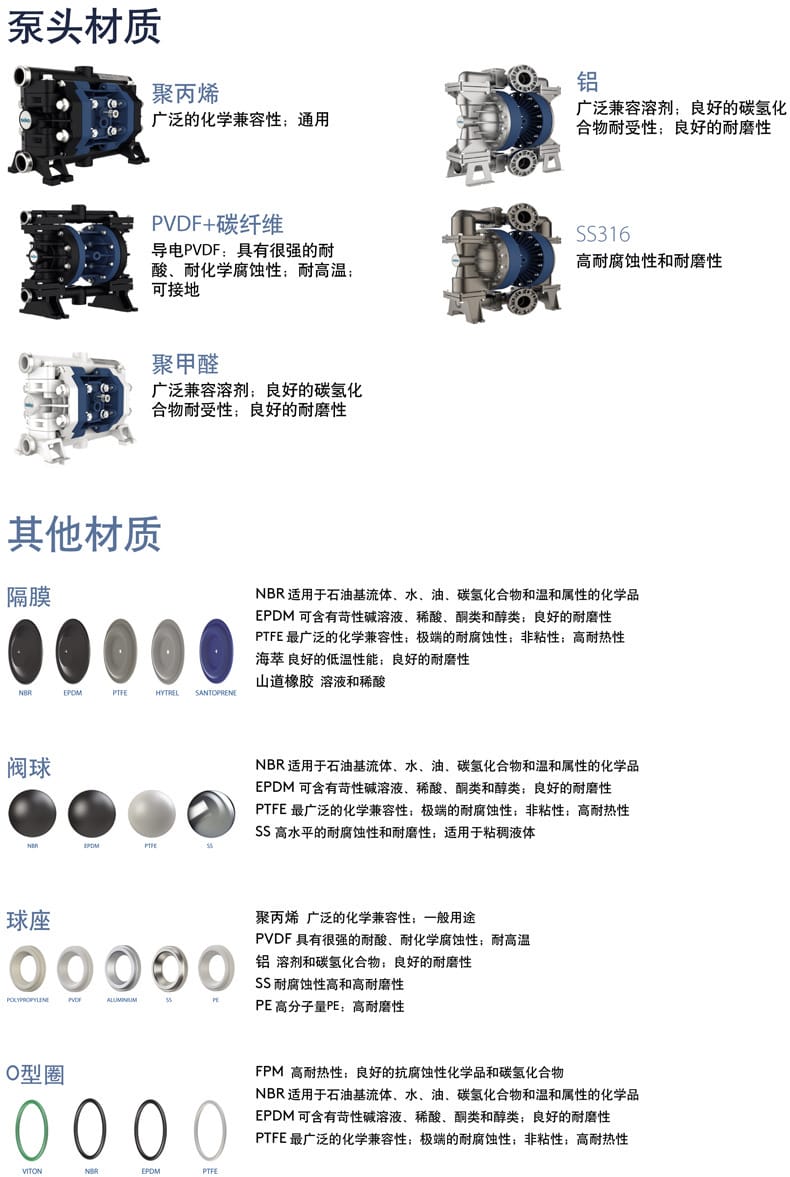

4. 材質兼容性

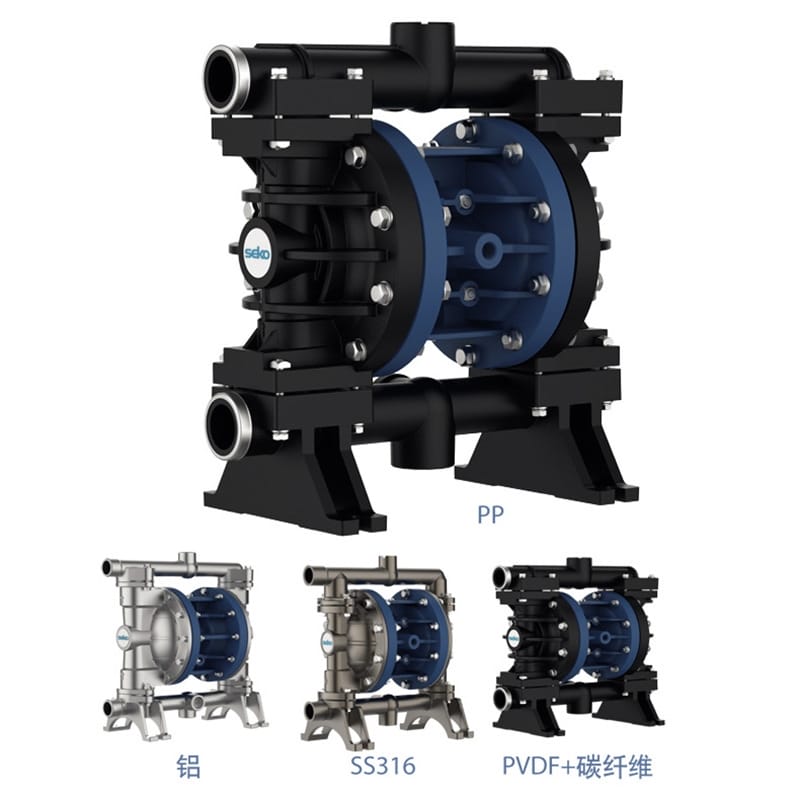

4.1 泵頭材質
- PP (聚丙烯)：廣泛的化學兼容性，通用型。
- PVDF+ 碳纖維：導電 PVDF，耐強酸、耐化學腐蝕，耐高溫，可接地。
- SS316 (不銹鋼)：高耐腐蝕性和耐磨性。
- 鋁：溶劑和碳氫化合物耐受性好，耐磨。
- 聚甲醛 (POM)：廣泛兼容溶劑，良好的碳氫化合物耐受性，耐磨。
4.2 隔膜材質
- NBR：適用于石油基流體、水、油、碳氫化合物及溫和化學品。
- EPDM：適用于苛性堿溶液、稀酸、酮類和醇類，耐磨性好。
- PTFE：最廣泛的化學兼容性，極端耐腐蝕，非粘性，高耐熱性。
- HYTREL：良好的低溫性能，耐磨性好。
- SANTOPRENE：適用于溶液和稀酸。
4.3 閥球與閥座
- 閥球：NBR, EPDM, PTFE, SS (不銹鋼，適用于粘稠液體)。
- 閥座：Polypropylene, PVDF, Aluminum, SS, PE (高分子量 PE，高耐磨)。
4.4 O 型圈
- FPM (Viton)：高耐熱性，抗腐蝕性化學品和碳氫化合物。
- NBR/EPDM/PTFE：根據流體特性選擇（見隔膜材質說明）。

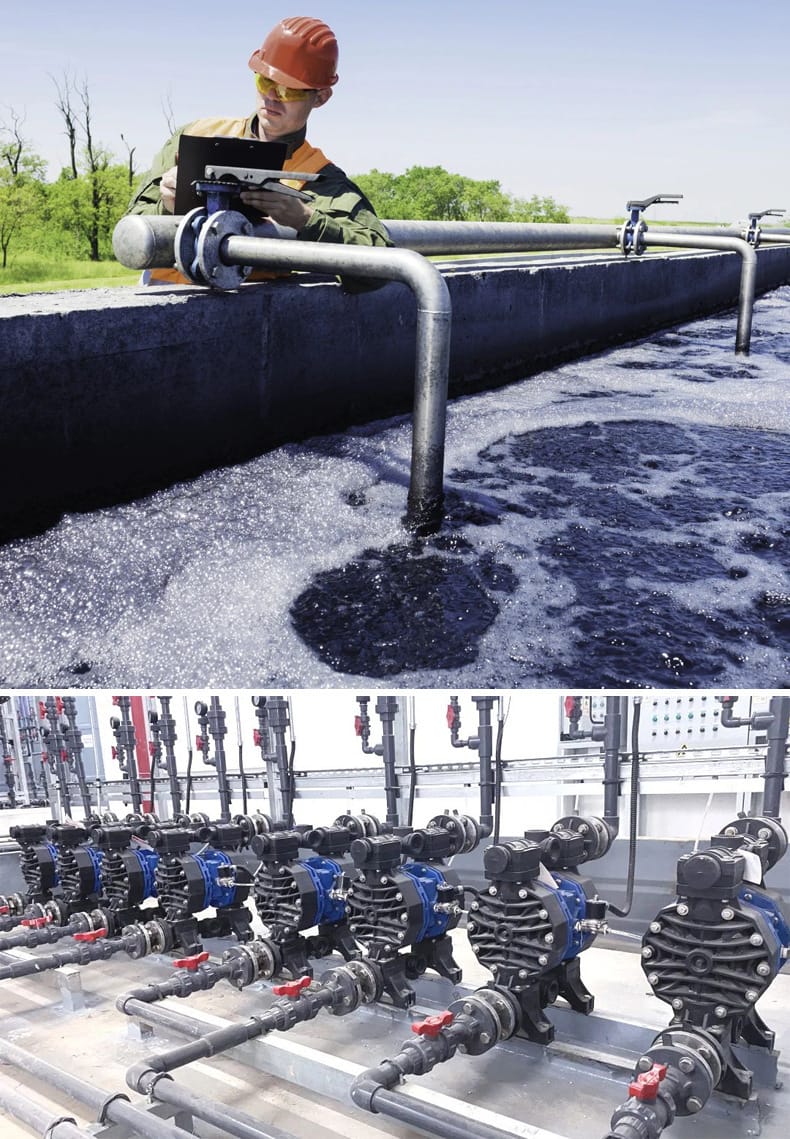

5. 應用行業
JANUS 系列氣動雙隔膜泵應用范圍廣泛，涵蓋以下行業：
- 化工與石油：化工、石油和天然氣、航海 & 石油化工、生物柴油。
- 制造與加工：汽車、機械制造、陶瓷、紡織 & 皮革、電鍍、噴涂。
- 環保與水處理：水處理、紙漿 & 造紙、采礦。
- 民生與輕工：農業、食物、制藥 & 化妝品、油墨。

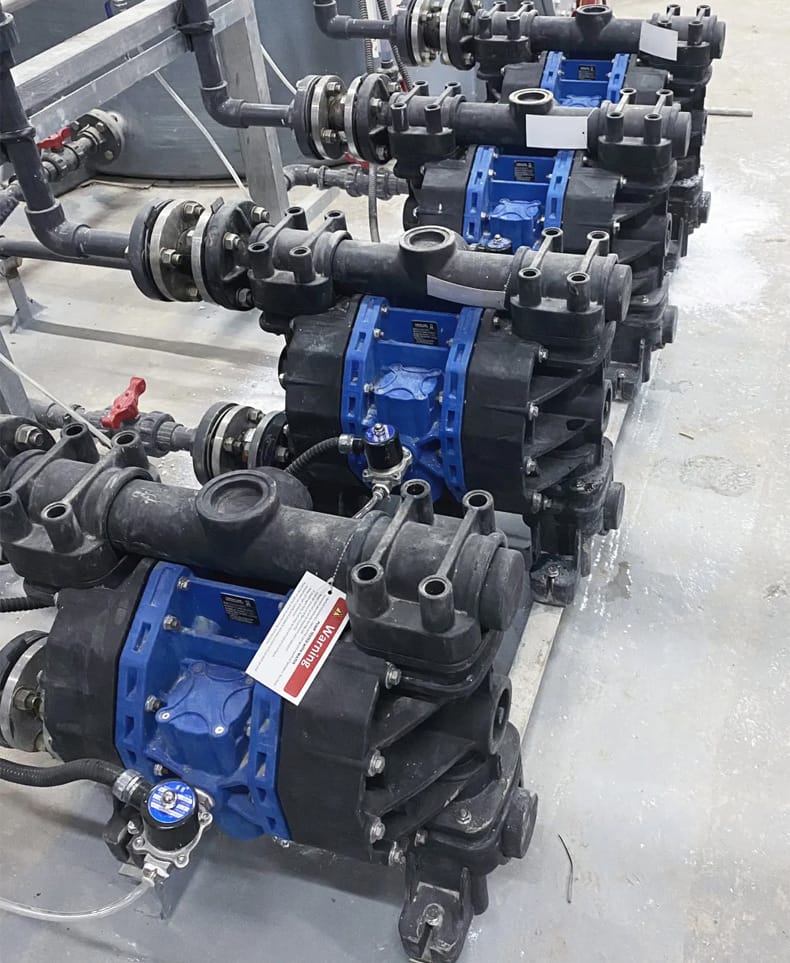

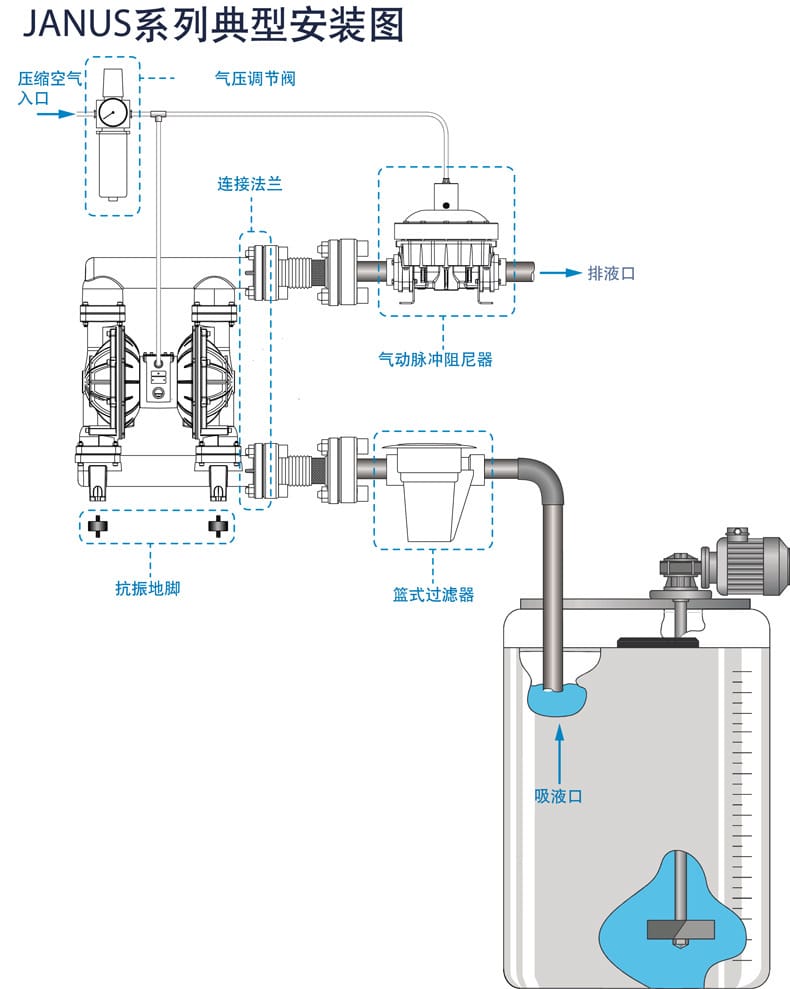

6. 安裝條件
為確保泵的最佳性能和安全運行，請遵循以下安裝條件：
- 氣源要求：
- 提供清潔、干燥的壓縮空氣。
- 必須安裝氣壓調節閥以控制泵的運行壓力和流量。
- 建議安裝氣動脈沖阻尼器以減少管路脈動。
- 管路連接：
- 吸液口：建議安裝籃式過濾器以防止大顆粒雜質進入泵體。
- 排液口：確保出口管路暢通，必要時安裝連接法蘭。
- 管道尺寸應與泵的連接尺寸匹配，避免縮徑導致性能下降。
- 固定與減震：
- 泵體應安裝在平整堅固的基礎上。
- 建議使用抗振地腳固定，減少運行震動。
- 環境要求：
- 若使用 PVDF 材質，建議進行接地處理以防靜電積累。
- 保持周圍環境通風，避免廢氣積聚。
- 排液與維護空間：
- 預留足夠的空間以便訪問氣動交換器進行快速檢查。
- 設置排液口以便維護時排空泵內流體。
7. 注意事項
- 流體兼容性：在使用前，務必確認泵頭、隔膜、閥球及 O 型圈材質與輸送流體的化學兼容性。
- 氣源質量：壓縮空氣中若含有水分或雜質，會損壞氣閥芯，建議使用過濾潤滑裝置。
- 防凍措施：在寒冷環境下使用時，注意排氣腔可能結冰，特殊排氣設計雖已優化，但仍需監控。
- 粘度限制：輸送高粘度流體時，流量會下降，需適當提高氣源壓力，但不得超過最大壓力限制 (8 bar)。
- 固體顆粒：輸送含固體顆粒流體時，顆粒直徑不得超過該型號的最大允許值 (如 JO120 為 4mm)。
- 維護周期：定期檢查隔膜狀態，若發現性能下降或泄漏，應及時更換隔膜包。
- 噪音防護：部分大型號噪音可達 90-97 dB，操作人員建議佩戴聽力保護裝置。

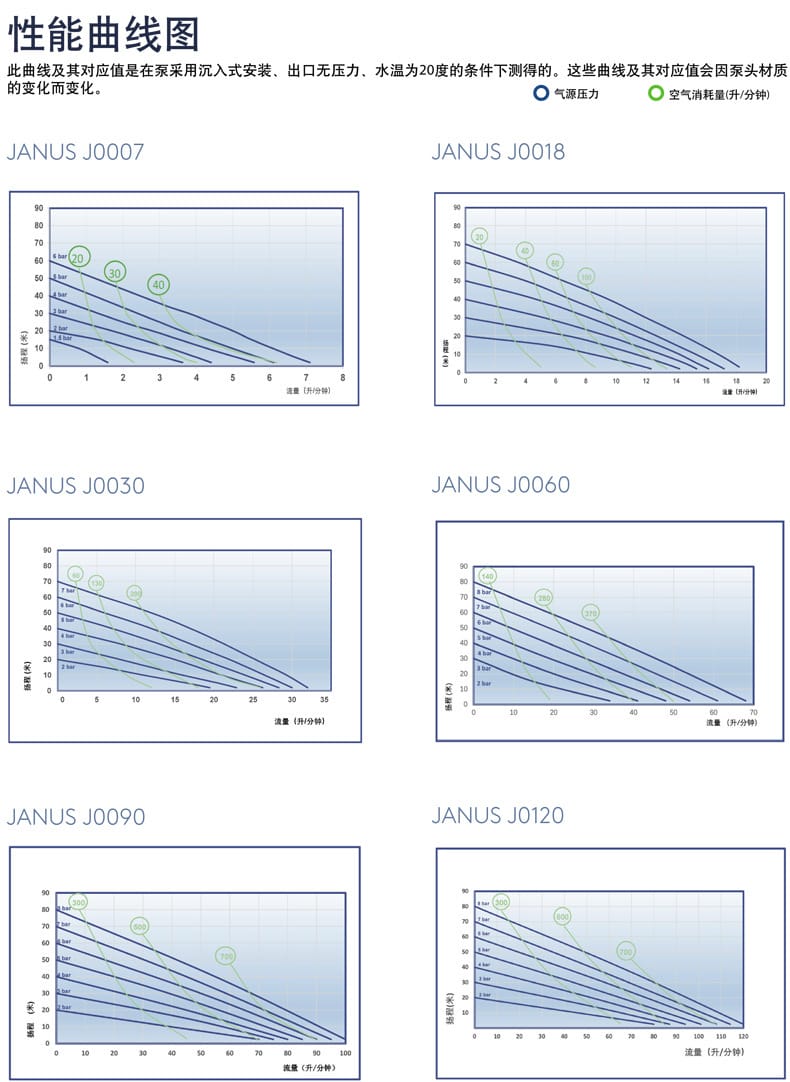

- 性能曲線：性能曲線基于沉入式安裝、出口無壓力、水溫 20 度條件測得，實際工況會有所變化。
8. 關于制造商
所屬集團：Lasatec 工業控股集團 (LASATEC INDUSTRIAL HOLDING)
品牌：SEKO
全球布局：在意大利、羅馬尼亞、中國、美國和巴西設有生產基地，業務覆蓋 120 多個國家和地區。
認證：通過 ISO9001, ISO14001 和 ISO45001 認證，產品出廠前均經過 100% 測試。
創新：擁有 2000 套自有模具，2023 年申請專利 22 項，發布 7 個新產品。
