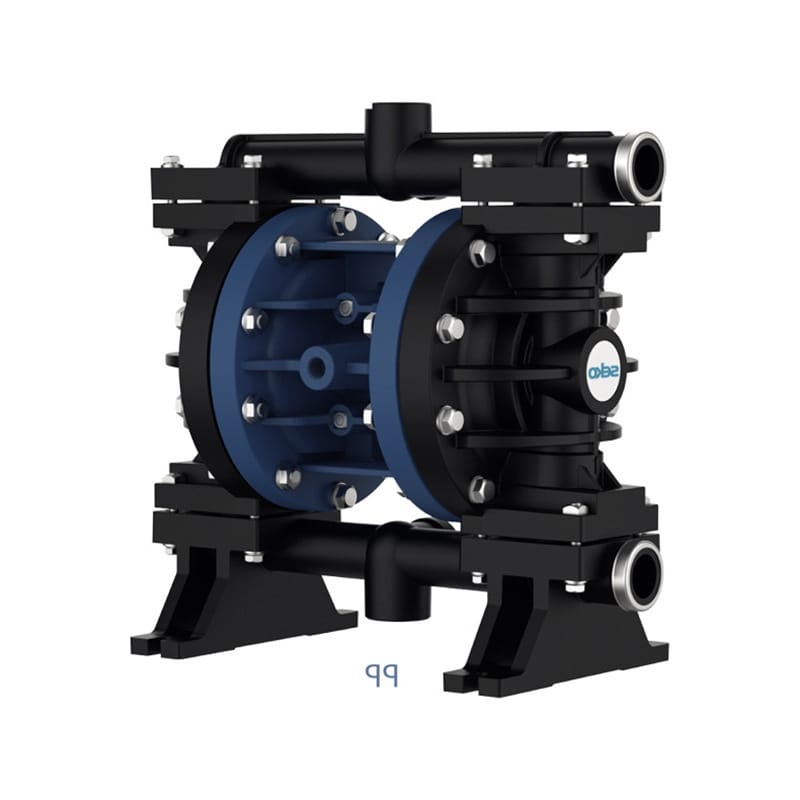

SEKO JANUS 系列 JO060 氣動隔膜泵產品詳解
1. 產品概述

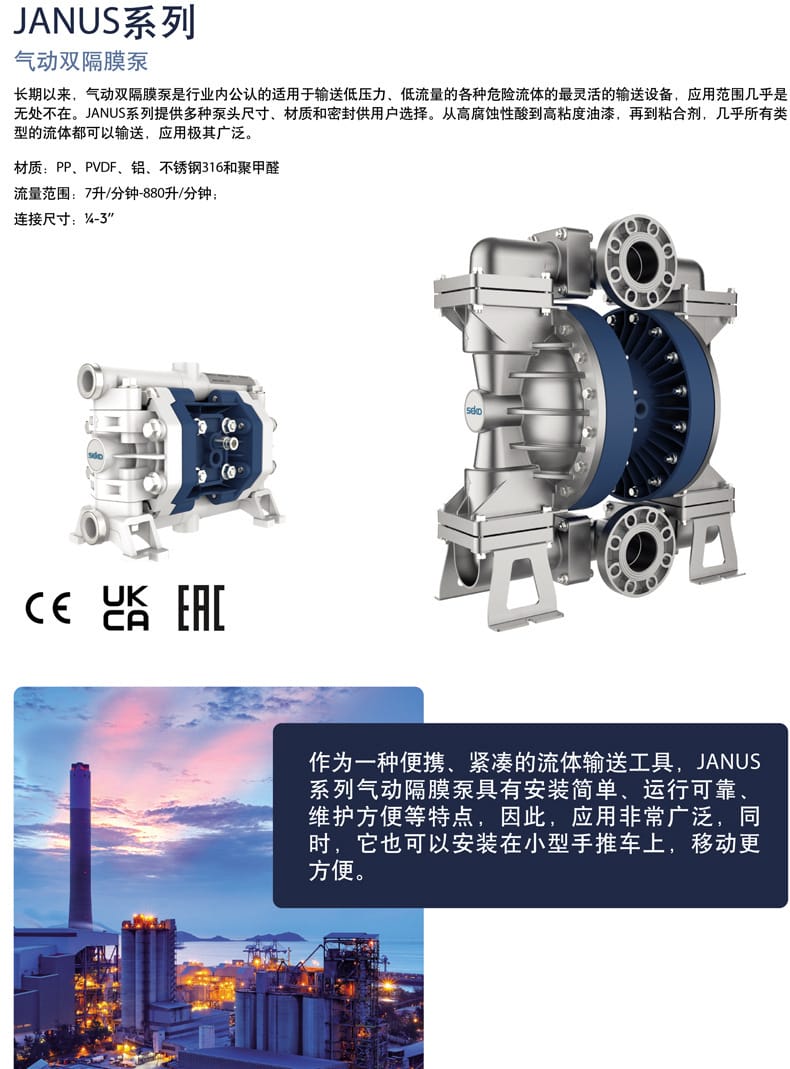

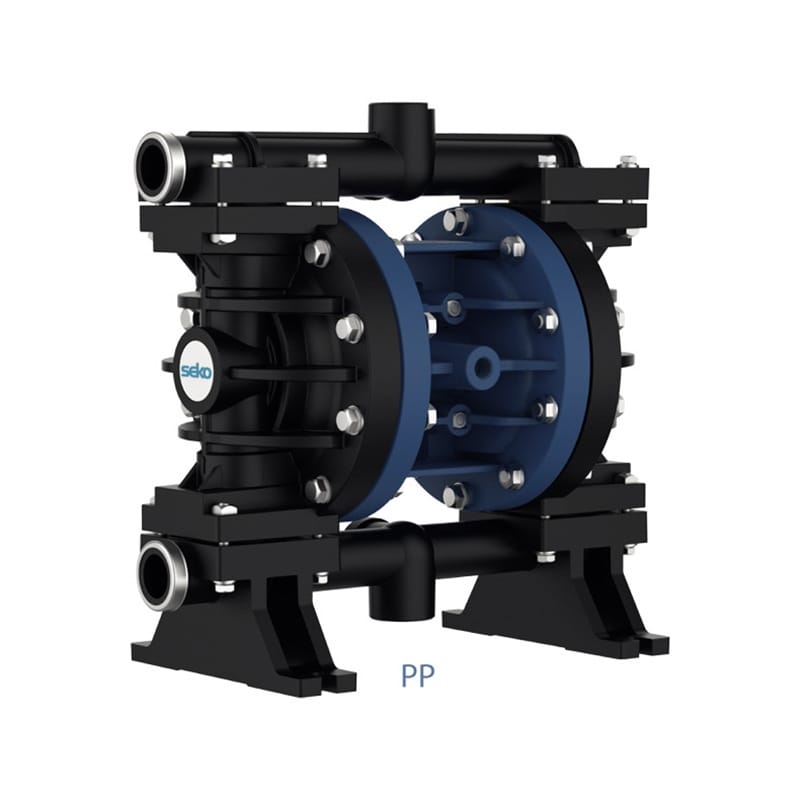

SEKO JANUS 系列 JO060 氣動雙隔膜泵是一款便攜式、緊湊型的流體輸送工具，專為輸送低壓力、低流量的各種危險流體設計。作為行業內公認的靈活輸送設備，該系列泵具有安裝簡單、運行可靠、維護方便等特點。泵體采用全螺栓設計以確保有效密封，延長防漏維護頻率，并配備特殊排氣腔設計以降低噪音和空氣消耗量。產品通過 CE、UK、CA 等認證，適用于從高腐蝕性酸到高粘度油漆等多種流體的輸送。

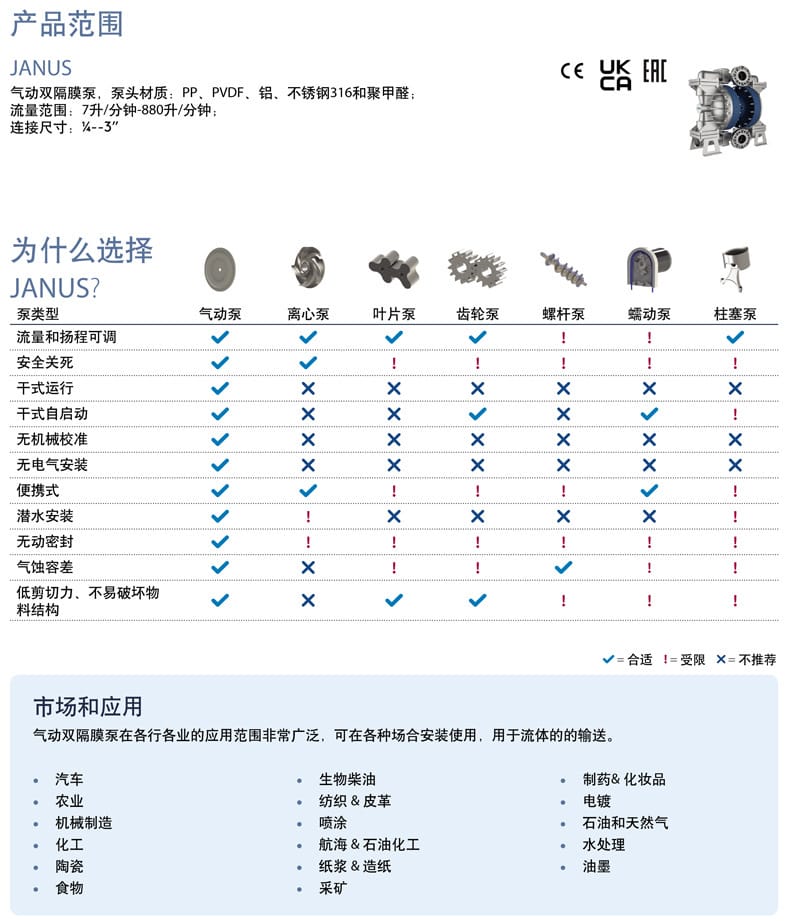

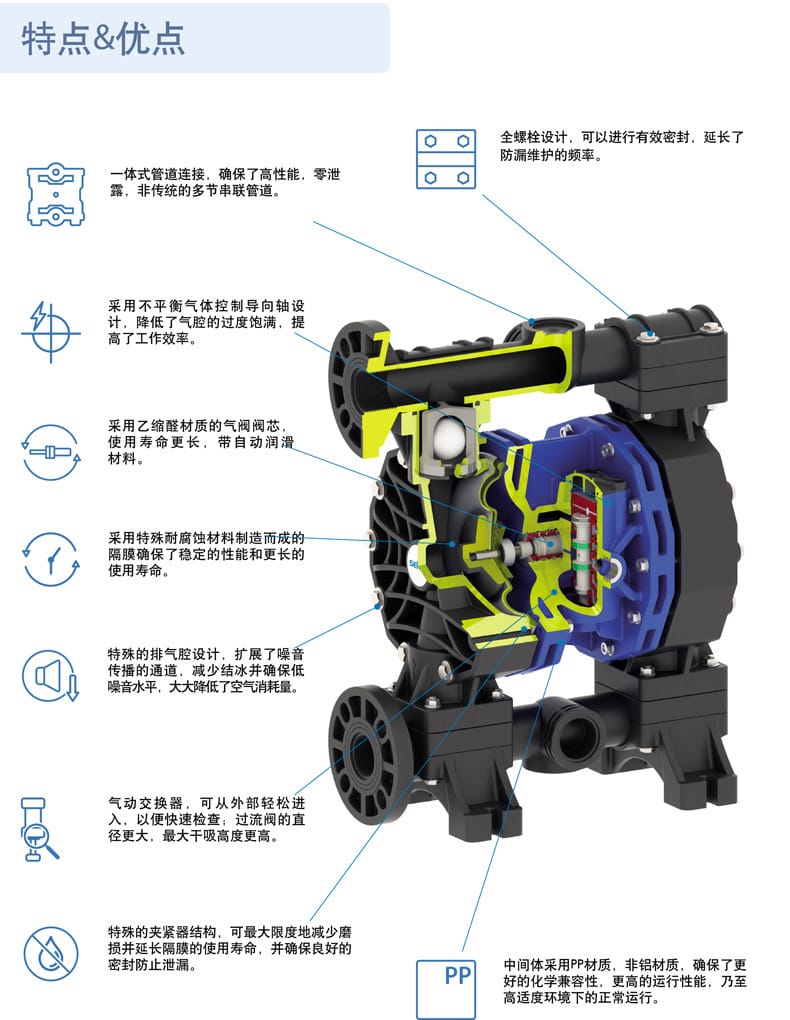

2. 核心特點
- 靈活調節：流量和揚程可根據氣源壓力進行調節。
- 安全可靠：支持安全關死（死頭運行），無機械密封，無電氣安裝，本質安全。
- 運行能力強：支持干式運行及干式自啟動，具備優秀的自吸能力。
- 物料保護：低剪切力設計，不易破壞敏感物料結構。
- 結構設計：全螺栓設計確保零泄露；一體式管道連接確保高性能；不平衡氣體控制導向軸設計提高工作效率。
- 維護便捷：氣動交換器可從外部輕松進入檢查；特殊夾緊器結構減少磨損，延長隔膜壽命。
- 環境適應性：中間體采用 PP 材質（非鋁），確保在高濕度及化學腐蝕環境下的正常運行。

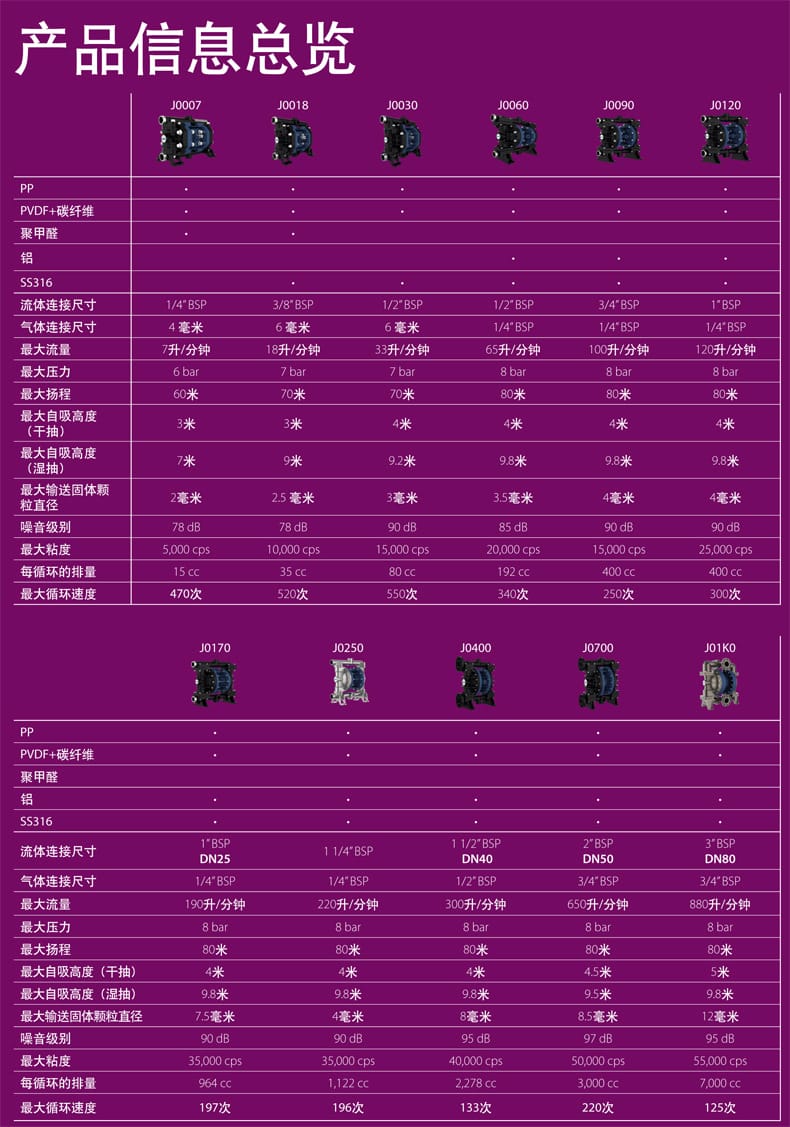

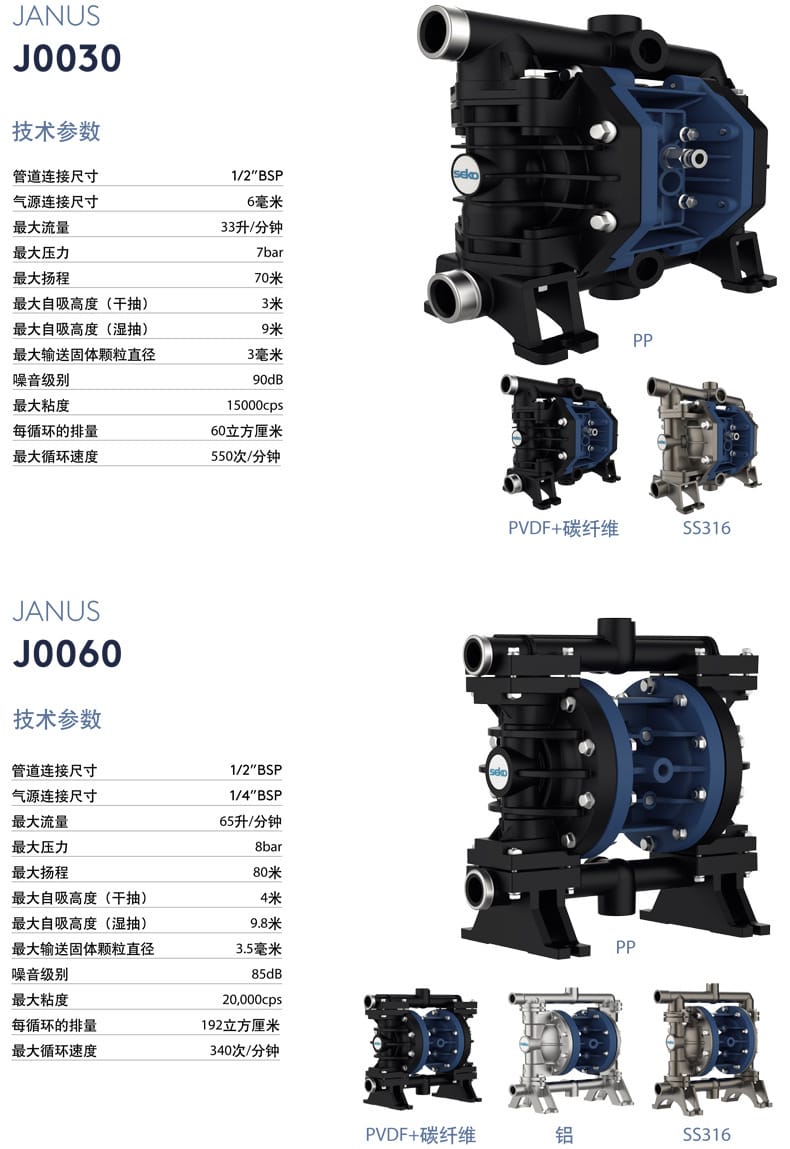

3. 技術參數 (JO060 型號)
| 參數項目 |
規格指標 |
| 最大流量 |
65 升/分鐘 |
| 最大壓力 |
8 bar |
| 最大揚程 |
80 米 |
| 最大自吸高度 (干抽) |
4 米 |
| 最大自吸高度 (濕抽) |
9.8 米 |
| 最大輸送固體顆粒直徑 |
3.5 毫米 |
| 噪音級別 |
85 dB |
| 最大粘度 |
20,000 cps |
| 每循環排量 |
192 立方厘米 (cc) |
| 最大循環速度 |
340 次/分鐘 |
| 流體連接尺寸 |
1/2" BSP |
| 氣源連接尺寸 |
1/4" BSP |

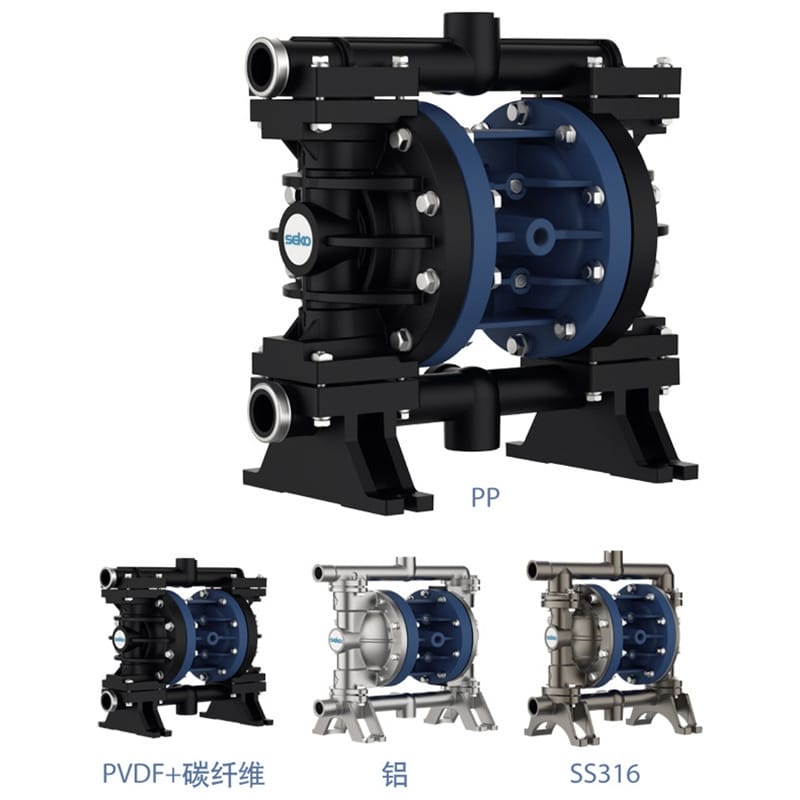

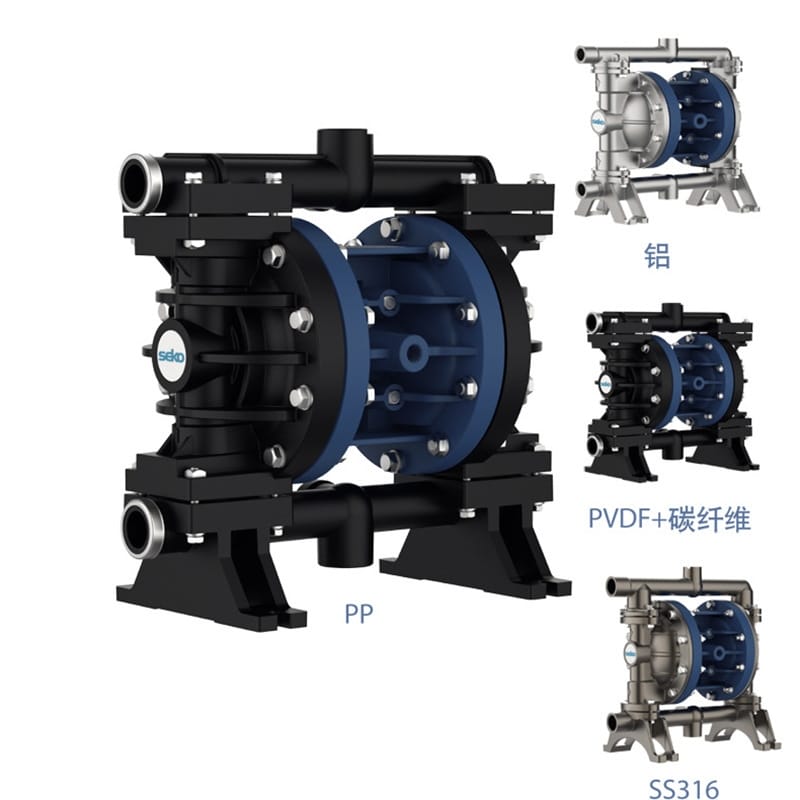

| 可選泵頭材質 |
PP、PVDF+ 碳纖維、鋁、SS316 不銹鋼 |

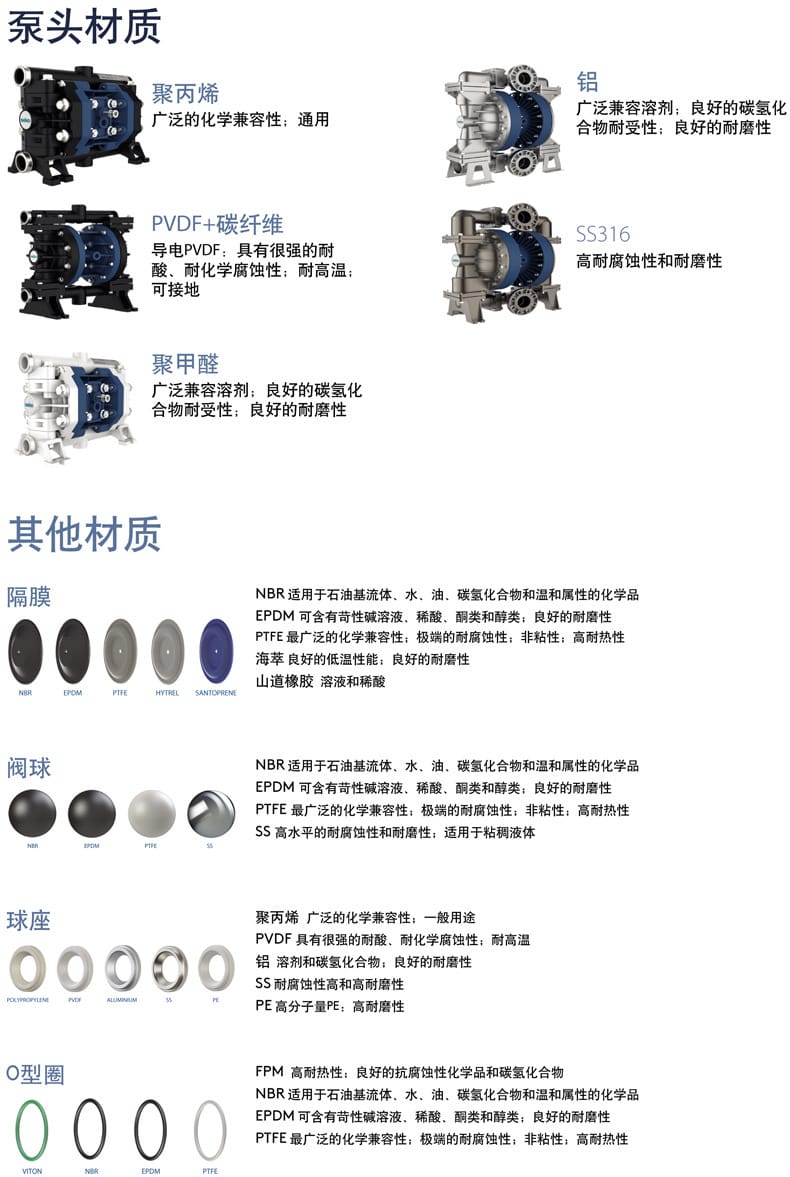

4. 材質選擇與兼容性
- 泵頭材質：
- PP (聚丙烯)：通用性強，廣泛兼容溶劑，良好的碳氫化合物耐受性及耐磨性。
- PVDF+ 碳纖維：導電性強，耐酸、耐化學腐蝕性極佳，耐高溫，可接地。
- SS316 (不銹鋼)：高耐腐蝕性和耐磨性。
- 鋁/聚甲醛：良好的耐磨性及溶劑兼容性。
- 隔膜材質：NBR (石油基/水)、EPDM (苛性堿/稀酸)、PTFE (極端耐腐蝕/耐高溫)、SANTOPRENE (低溫/耐磨)、HYTREL (山道橡膠/稀酸)。
- 閥球/球座/O 型圈：提供 NBR、EPDM、PTFE、SS、PE、FPM 等多種組合，以滿足不同化學介質的兼容性需求。

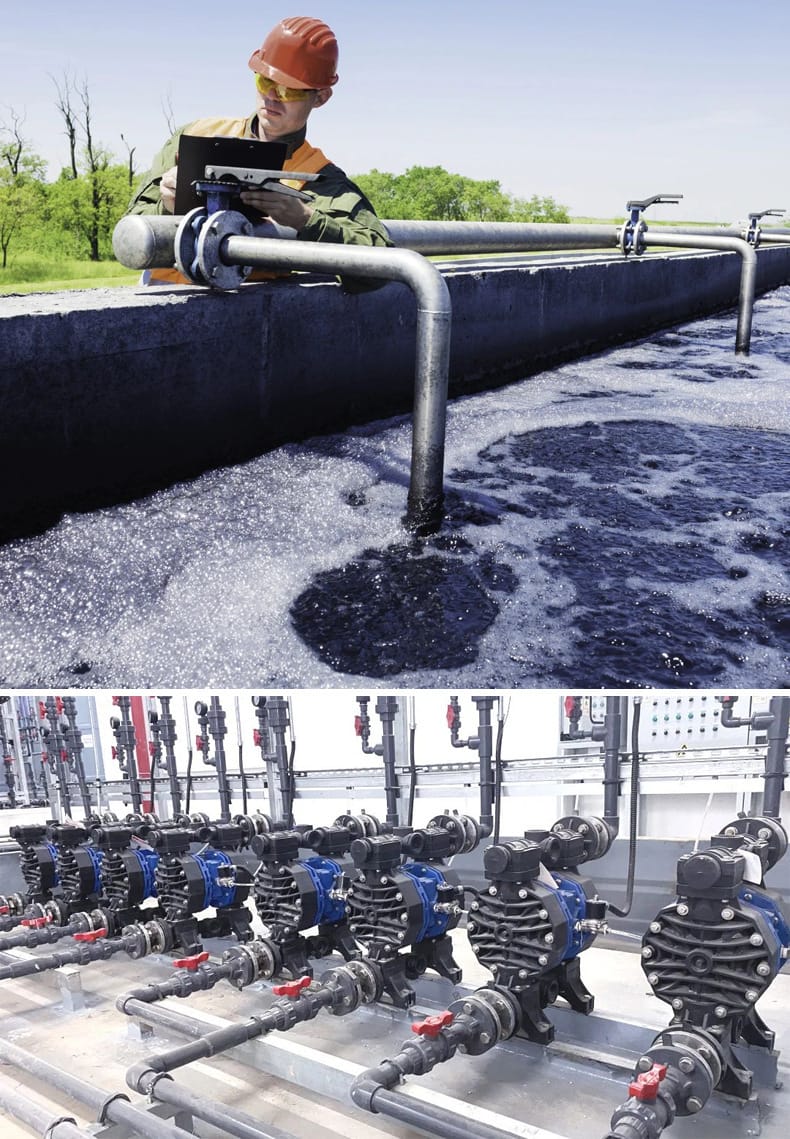

5. 應用行業
JANUS 系列氣動雙隔膜泵應用范圍廣泛，涵蓋以下行業：
- 化工與石油：化工、石油和天然氣、航海 & 石油化工、生物柴油。
- 制造與加工：汽車、機械制造、紡織 & 皮革、陶瓷、采礦。
- 環保與水處理：水處理、電鍍、噴涂、紙漿 & 造紙。
- 民生與輕工：制藥 & 化妝品、農業、食物、油墨。

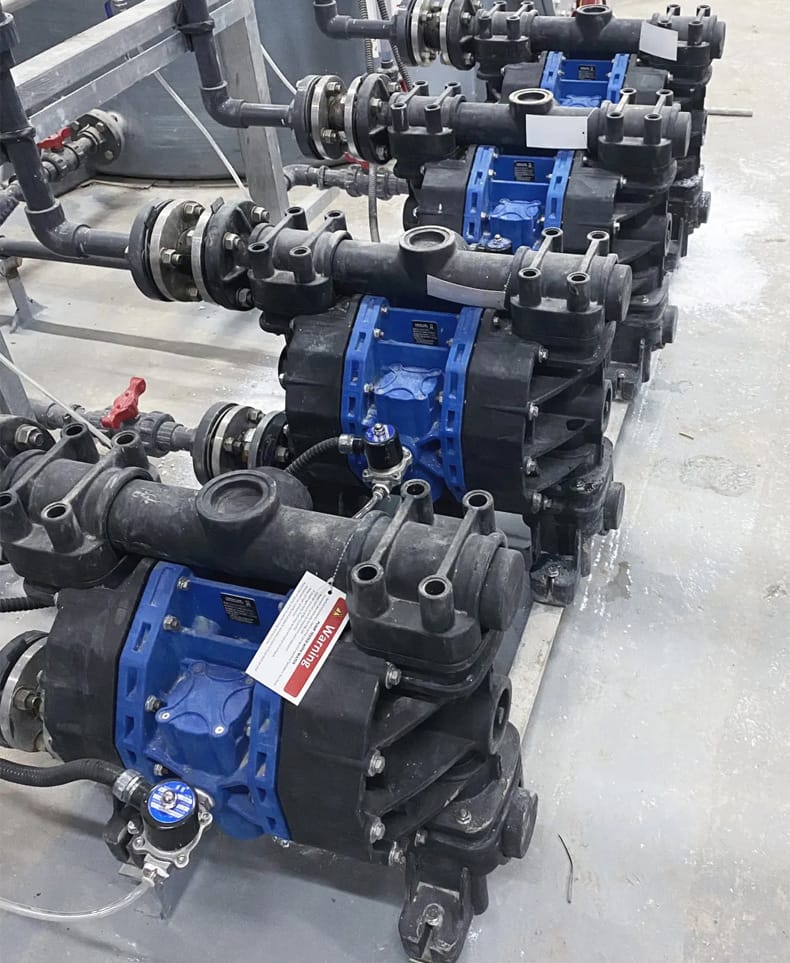

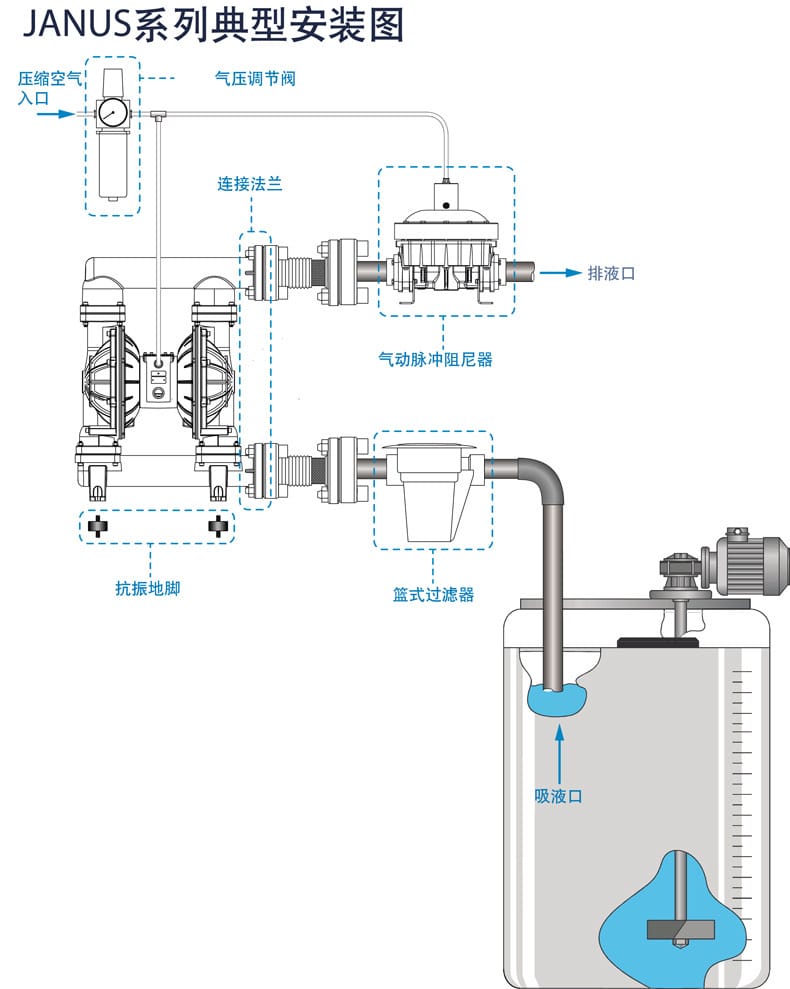

6. 安裝條件
- 氣源要求：需連接壓縮空氣入口，建議配備氣壓調節閥以控制流量和壓力。
- 管路配置：
- 入口端建議安裝藍式過濾器，防止雜質進入。
- 出口端建議安裝氣動脈沖阻尼器，穩定流體輸出。
- 使用連接法蘭確保密封性。
- 基礎固定：建議安裝抗振地腳，減少運行震動。
- 排液設置：需設置排液口以便維護排空。

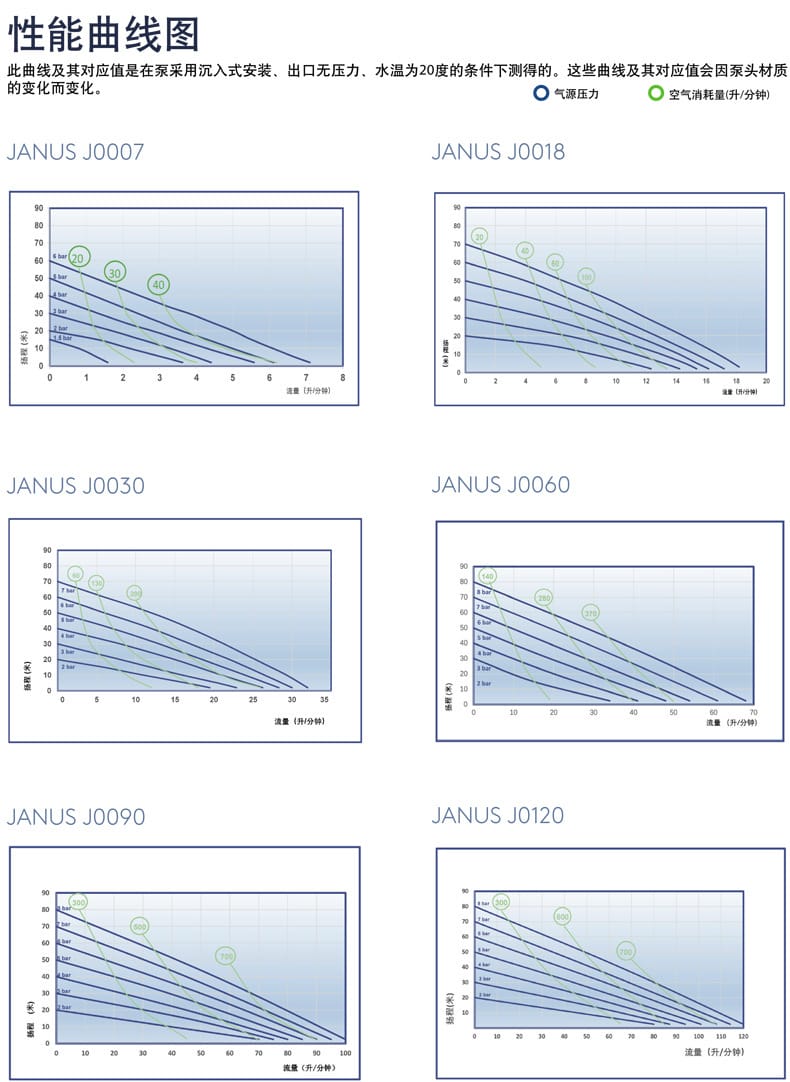

- 性能測試基準：標準性能曲線基于泵采用沉入式安裝、出口無壓力、水溫為 20 度的條件測得。
7. 注意事項
- 材質兼容性：使用前務必根據輸送流體的化學性質核對泵頭、隔膜、閥球及 O 型圈的材質兼容性表，避免腐蝕損壞。
- 性能偏差：實際流量和揚程會因泵頭材質變化、流體粘度及背壓不同而產生偏差，請參考性能曲線圖進行選型。
- 氣源處理：確保壓縮空氣清潔干燥，以延長氣動交換器及閥芯使用壽命。
- 維護檢查：定期檢查隔膜狀態及密封件，利用外部可進入的氣動交換器設計進行快速檢查。
- 固體顆粒：輸送含有固體顆粒的流體時，顆粒直徑不得超過該型號規定的最大輸送直徑（JO060 為 3.5 毫米）。
- 噪音防護：部分型號運行噪音較高（JO060 為 85dB），建議在必要時采取聽力保護措施或安裝消音裝置。
