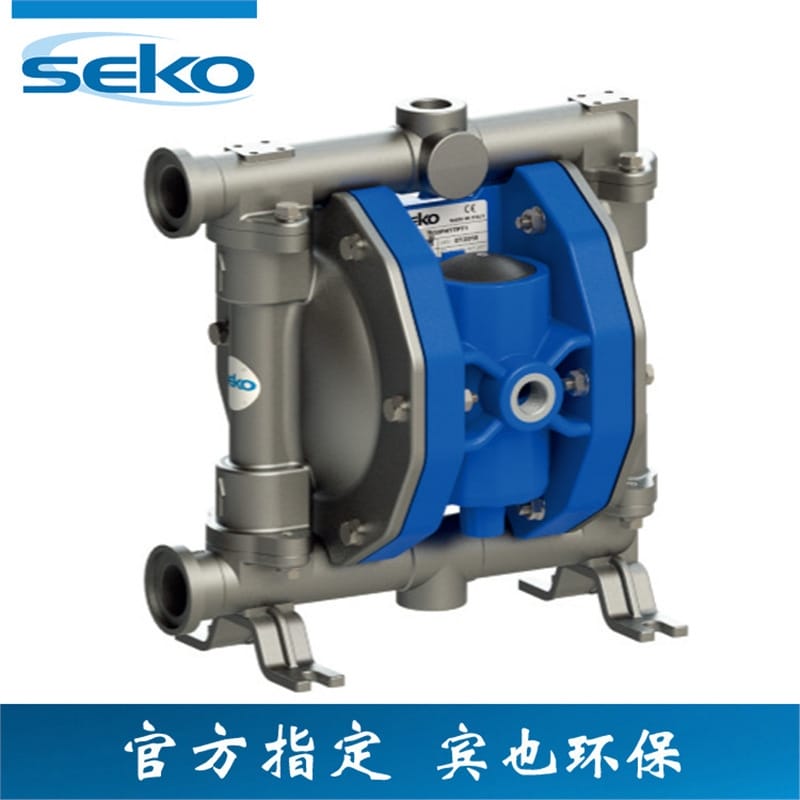

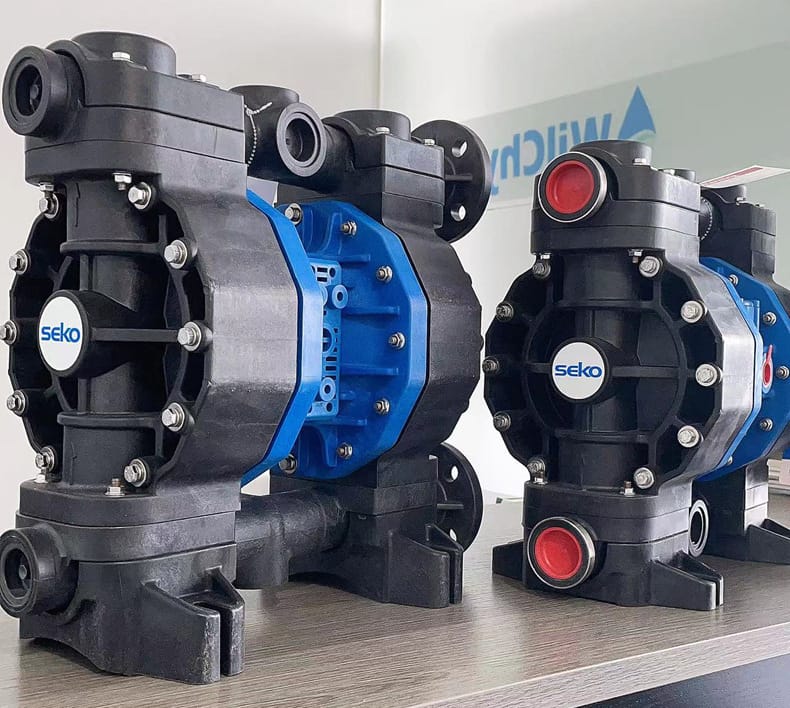

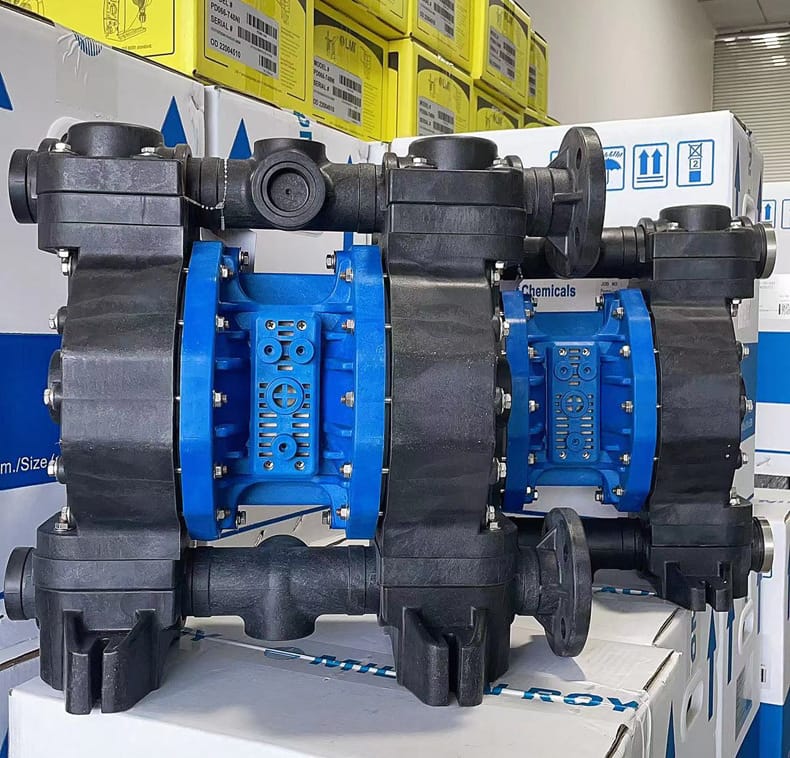

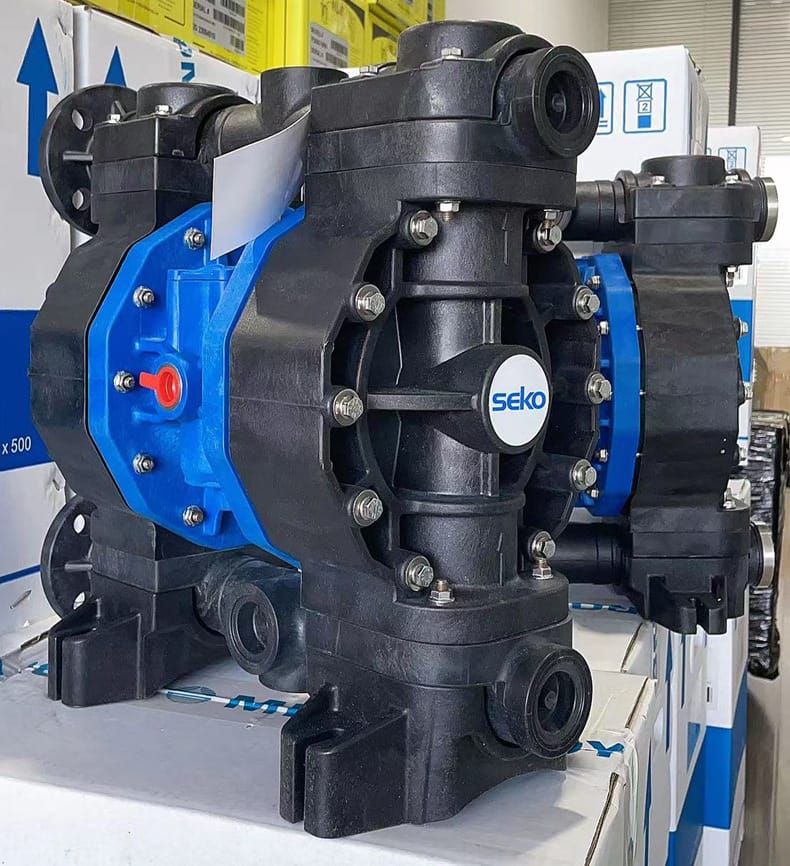

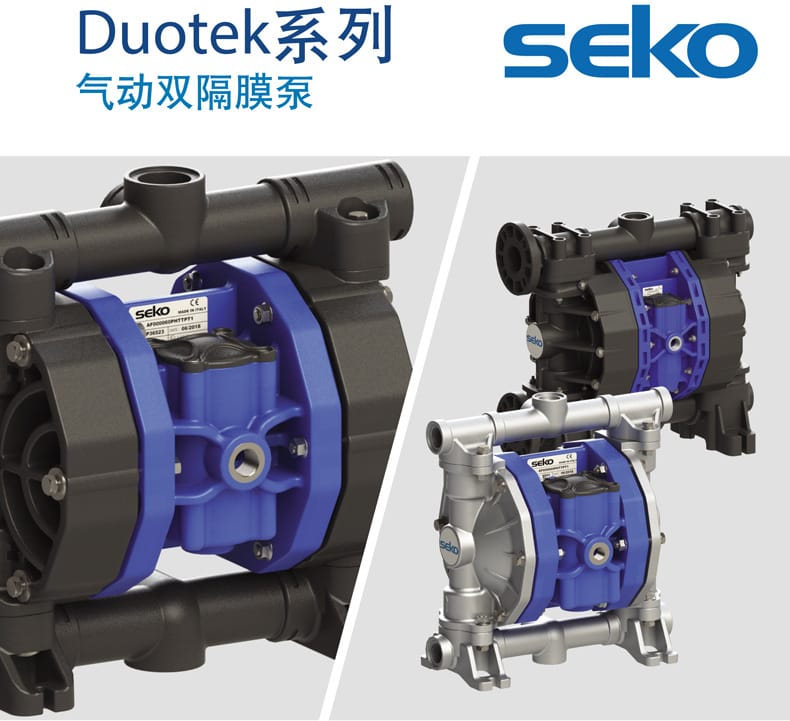

賽高 (SEKO) Duotek 系列 AF 型氣動雙隔膜泵
產品概述

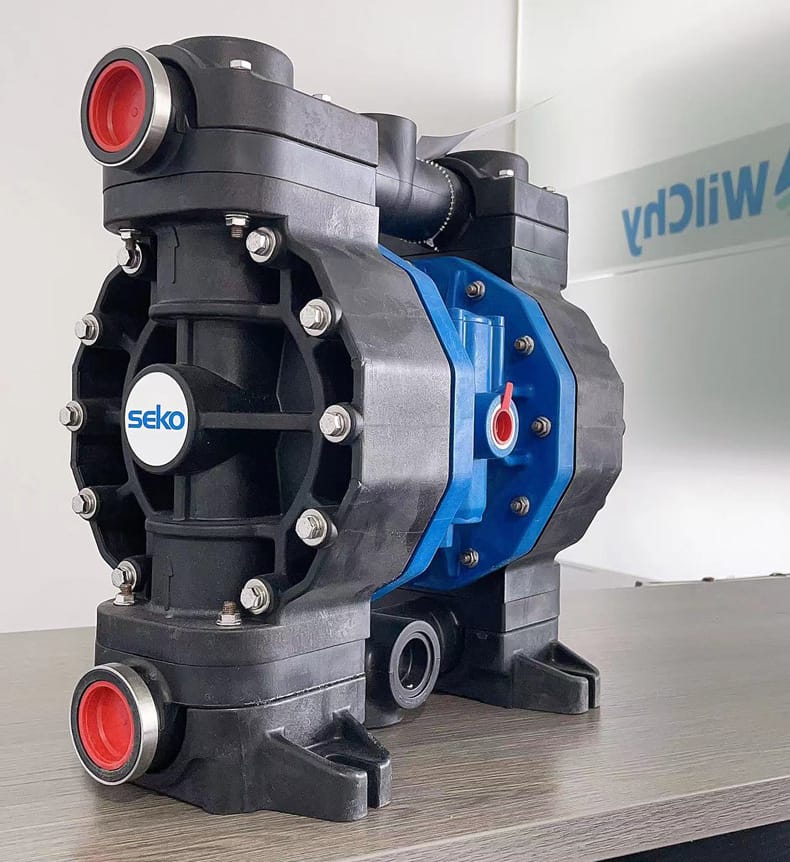

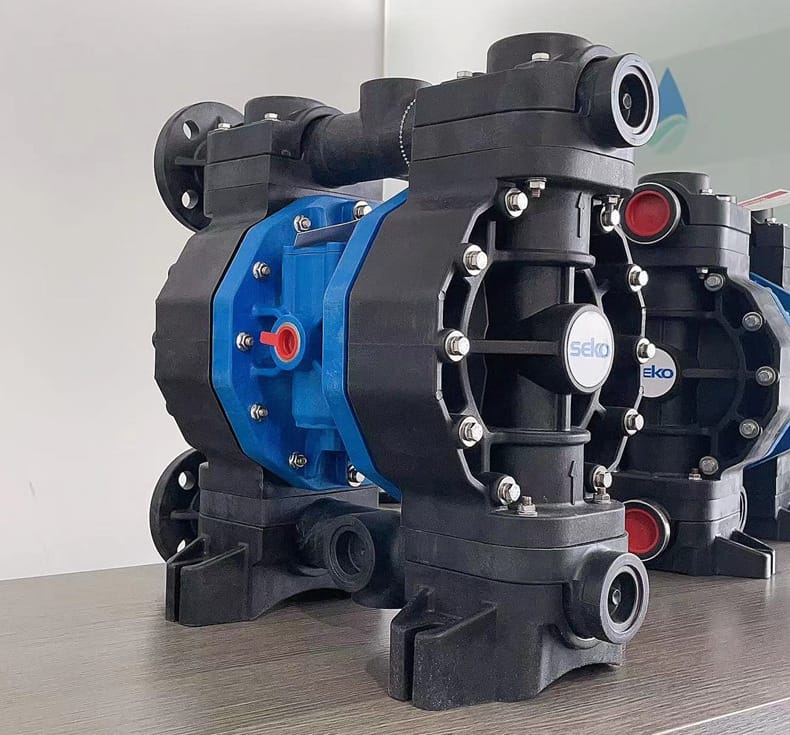

賽高 (SEKO) Duotek 系列 AF 型氣動雙隔膜泵是一款高性能、多功能的流體輸送設備，專為苛刻的工業環境設計。該系列泵采用氣動驅動，無需電力，具備卓越的自吸能力、干運行安全性及廣泛的化學兼容性。其中 AF0100 型（3/4" 接口）為該系列中的經典型號，適用于中等流量的化工輸送場景。

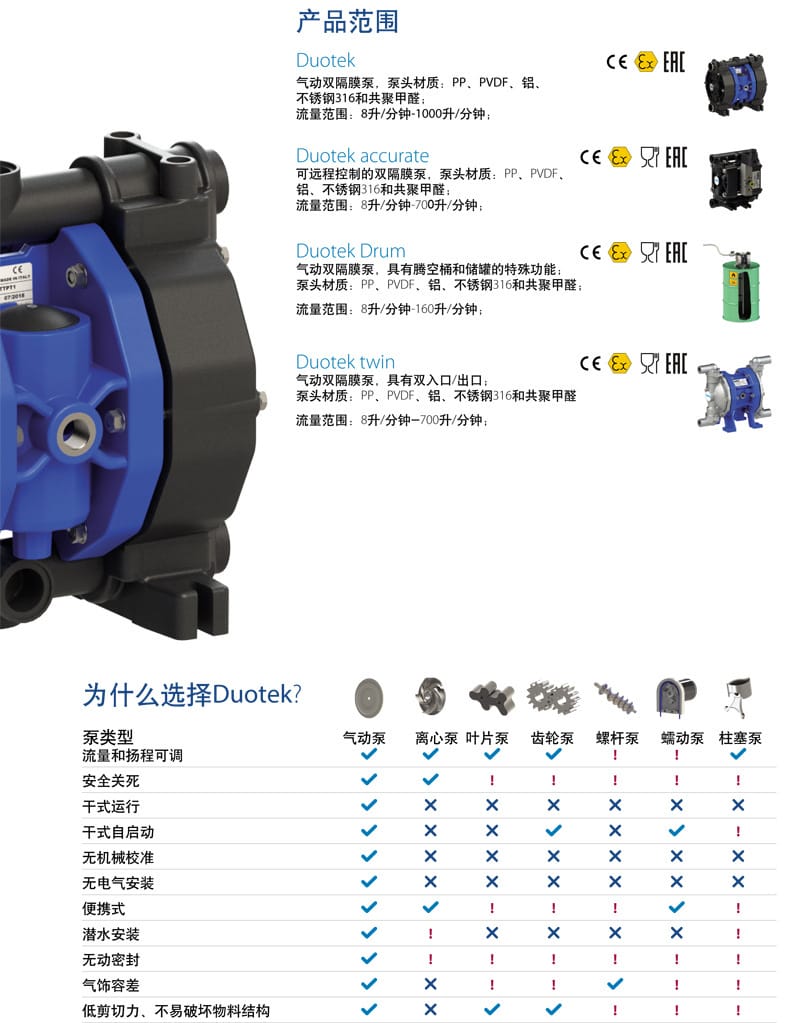

核心特點
- 流量與揚程可調：通過調節氣源壓力即可輕松控制流量和揚程，操作靈活。
- 安全關死：出口關閉時泵會自動停止，不會損壞泵體，無需壓力釋放閥。
- 干式運行：允許空轉，無機械密封磨損風險，適合間歇性工作。
- 自吸能力強：具備優秀的干式（最高 6 米）和濕式（最高 9.8 米）自吸高度。
- 無電氣安裝：氣動驅動，適用于防爆區域，無需電源，安全性高。
- 便攜式設計：結構緊湊，重量輕，易于移動和安裝。
- 低剪切力：溫和輸送，不易破壞物料結構，適合敏感流體及高粘度介質。
- 防爆認證：部分型號具備 ATEX 防爆認證 (Ex II 3/3 GD c IIB T135°C)，適用于危險區域。

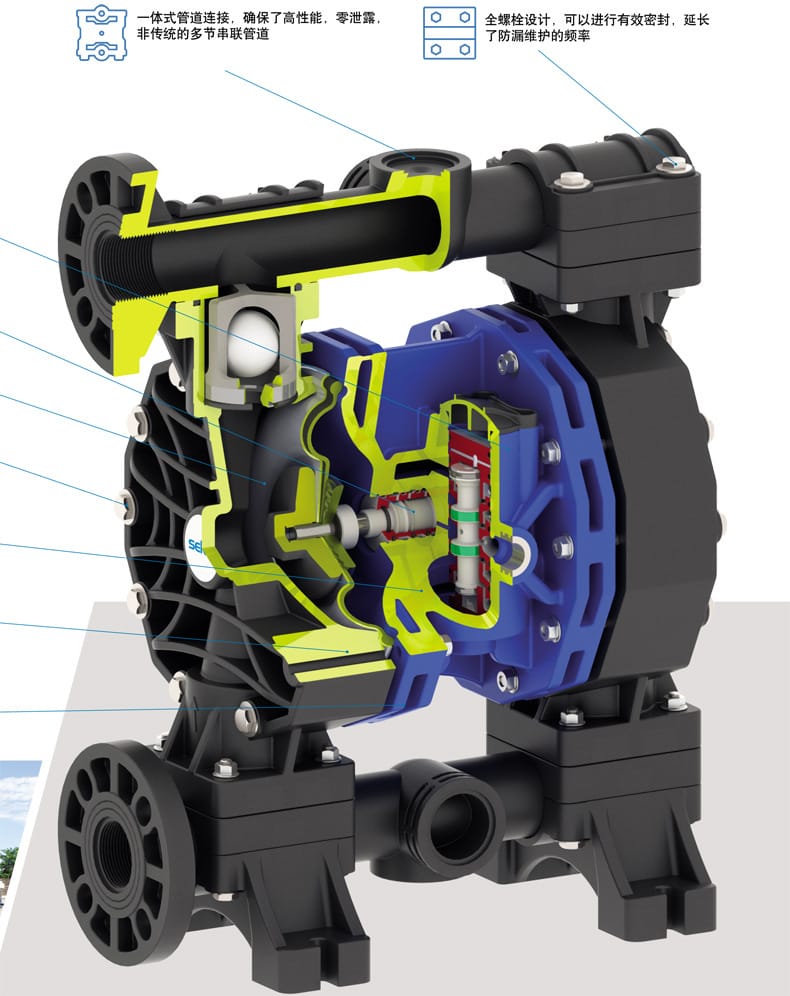

- 一體式管道連接：全螺栓設計，確保高性能、零泄露，減少維護頻率。

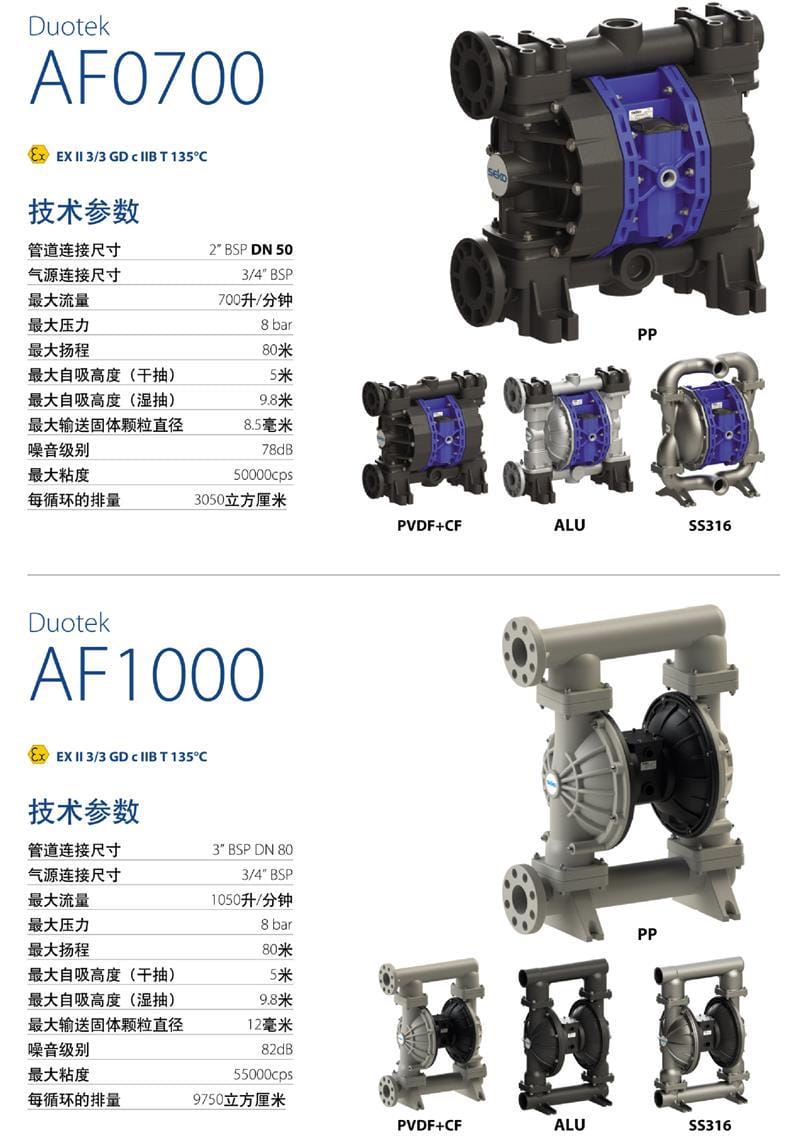

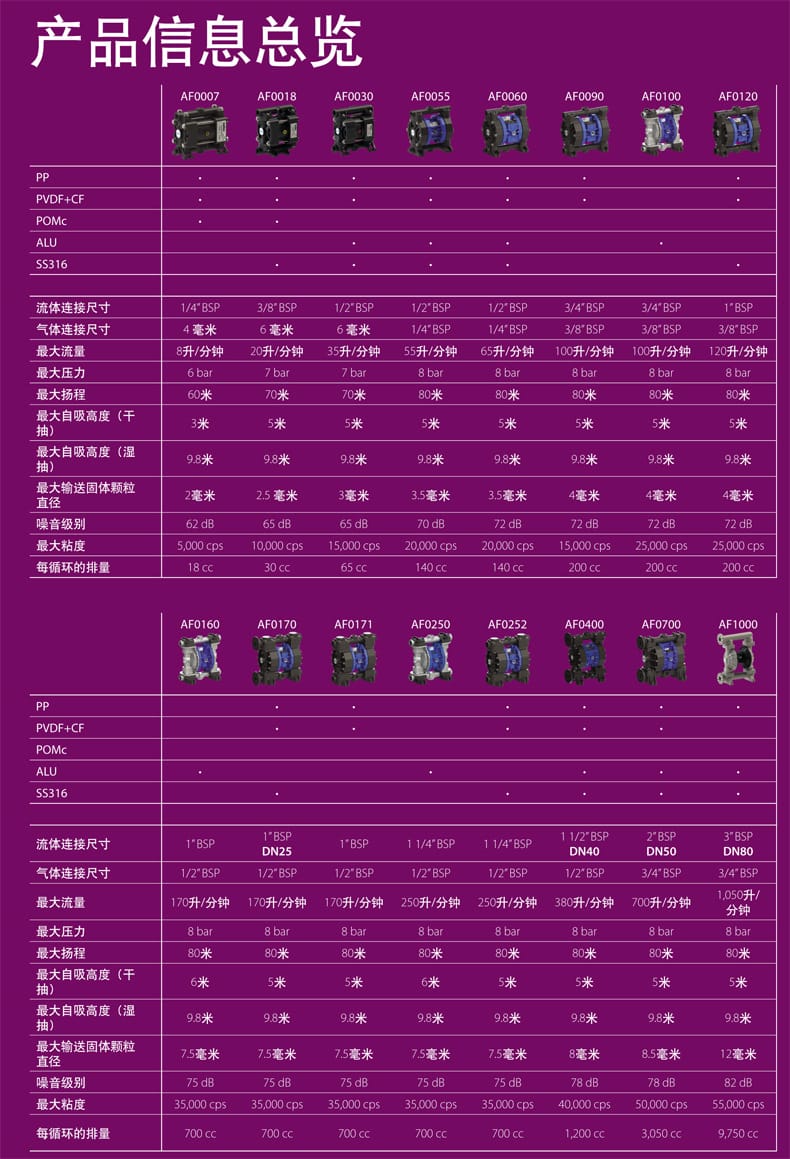

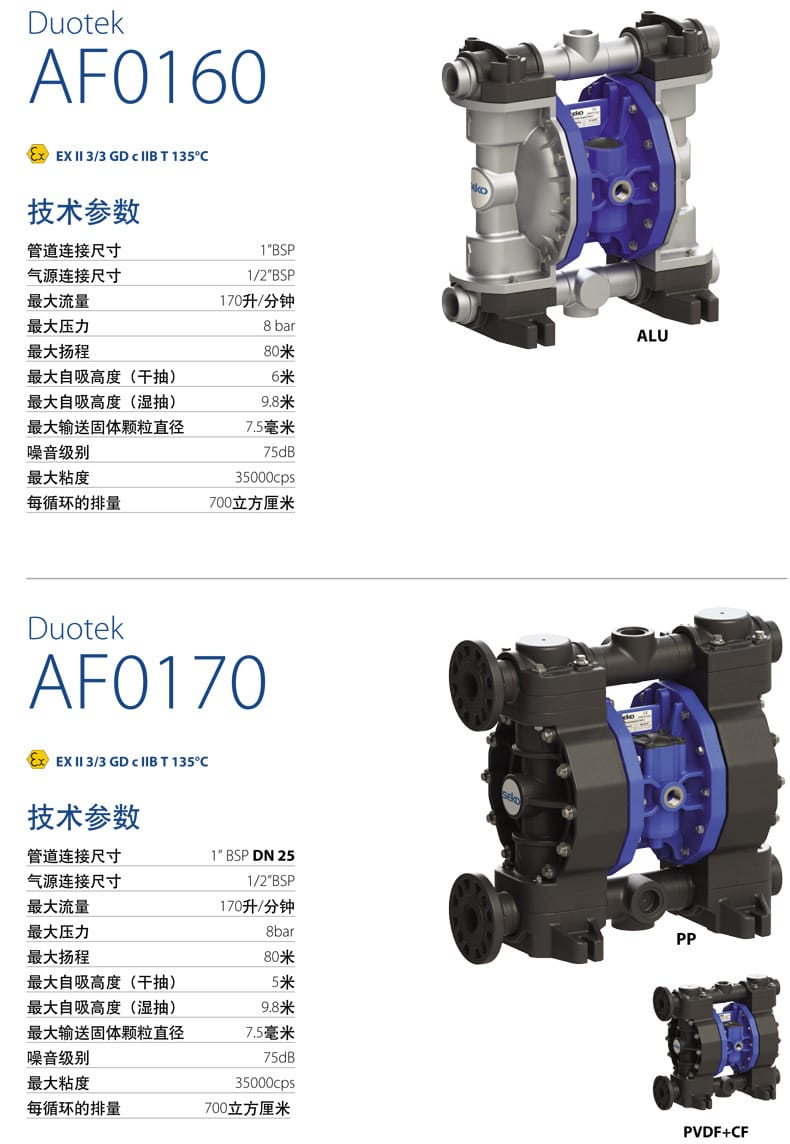

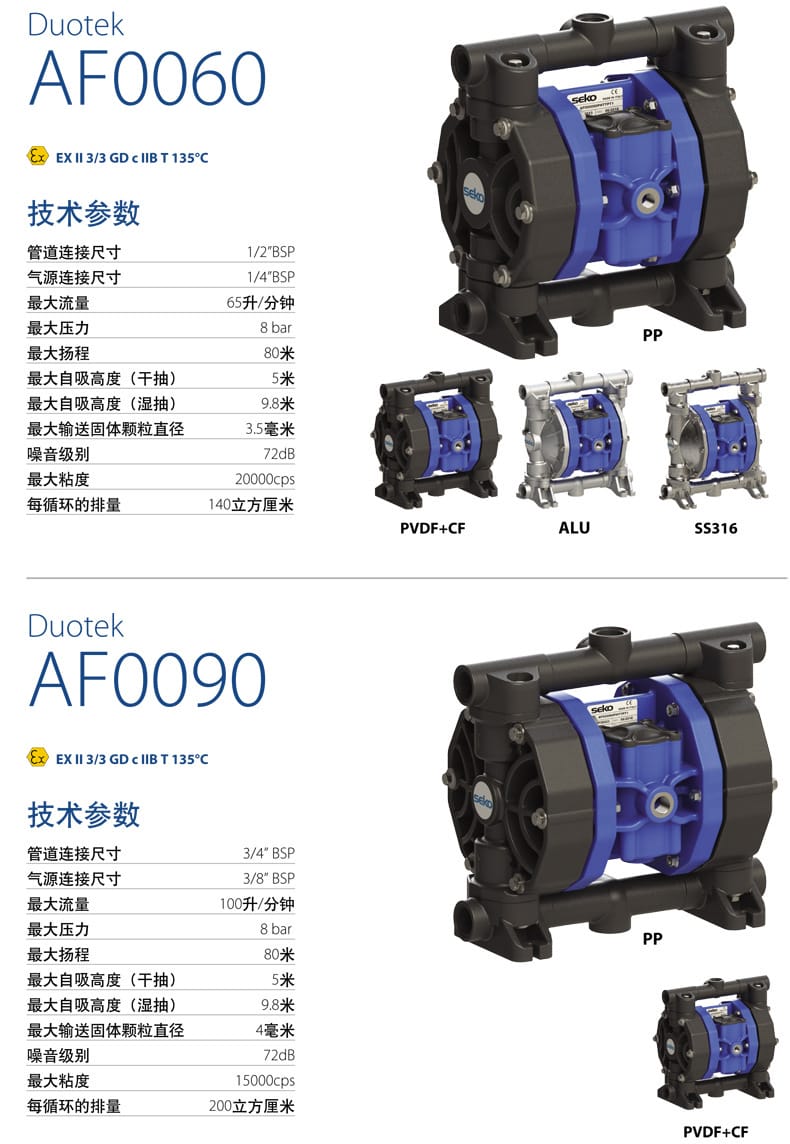

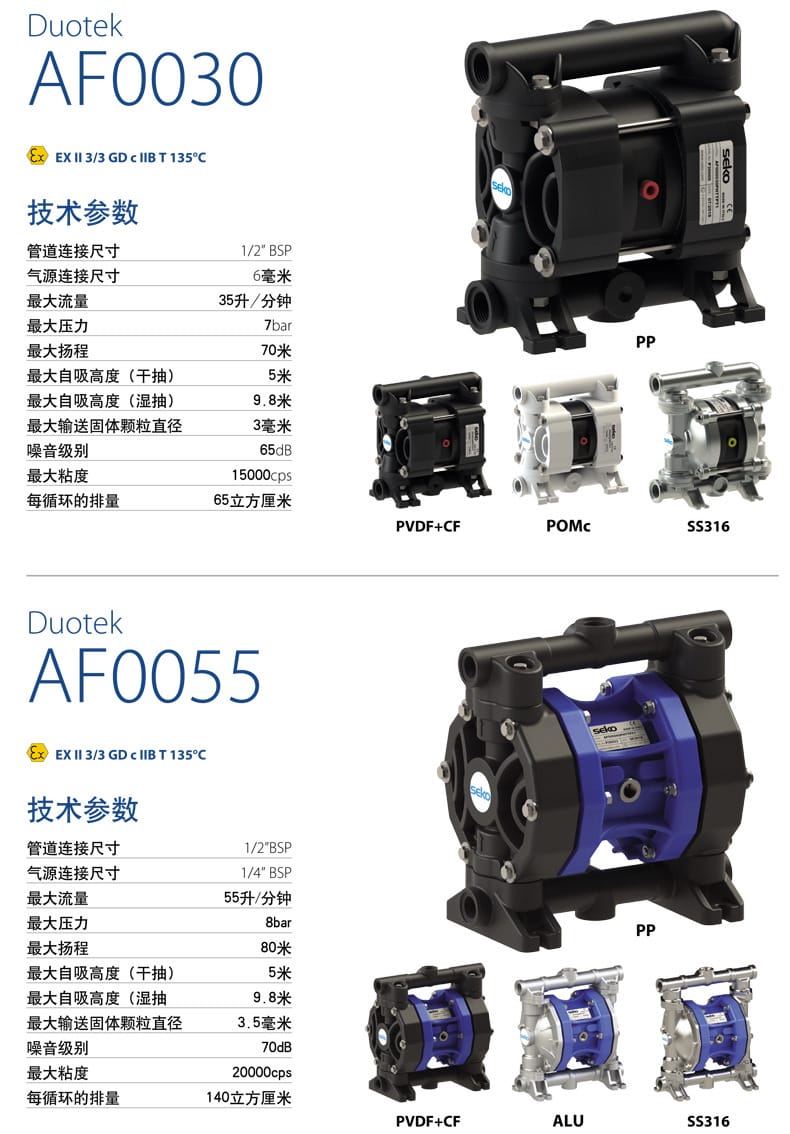

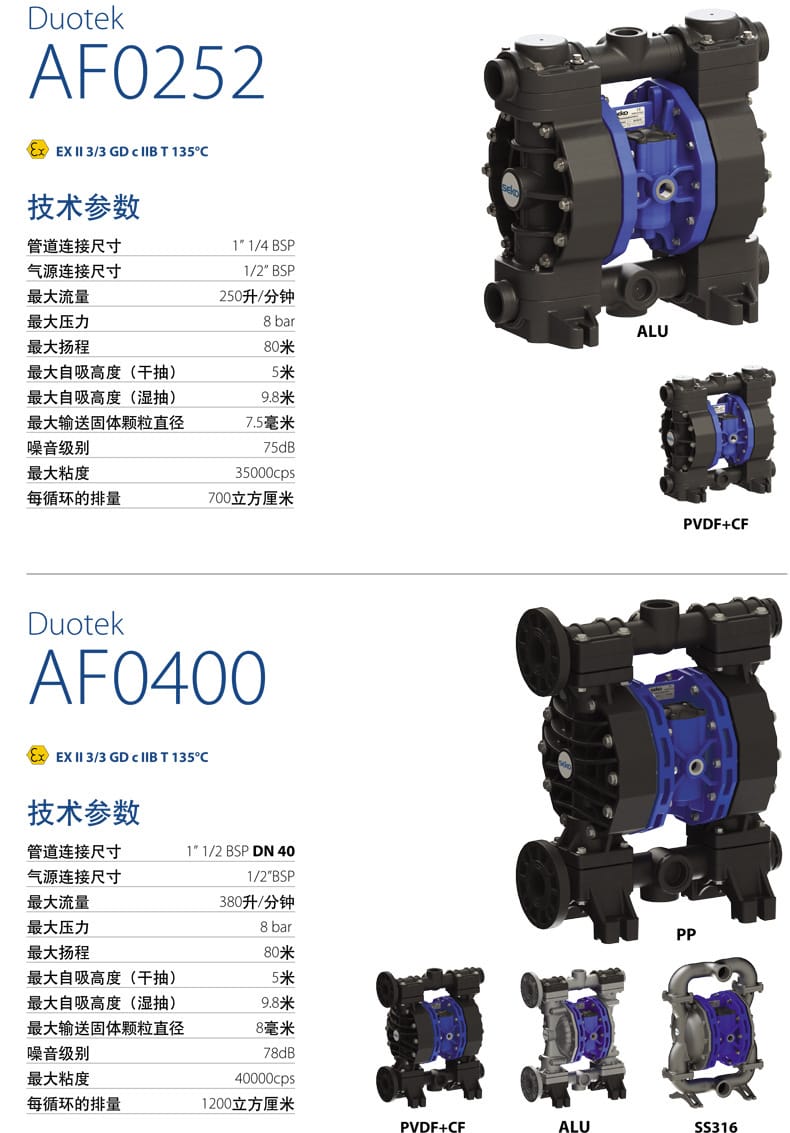

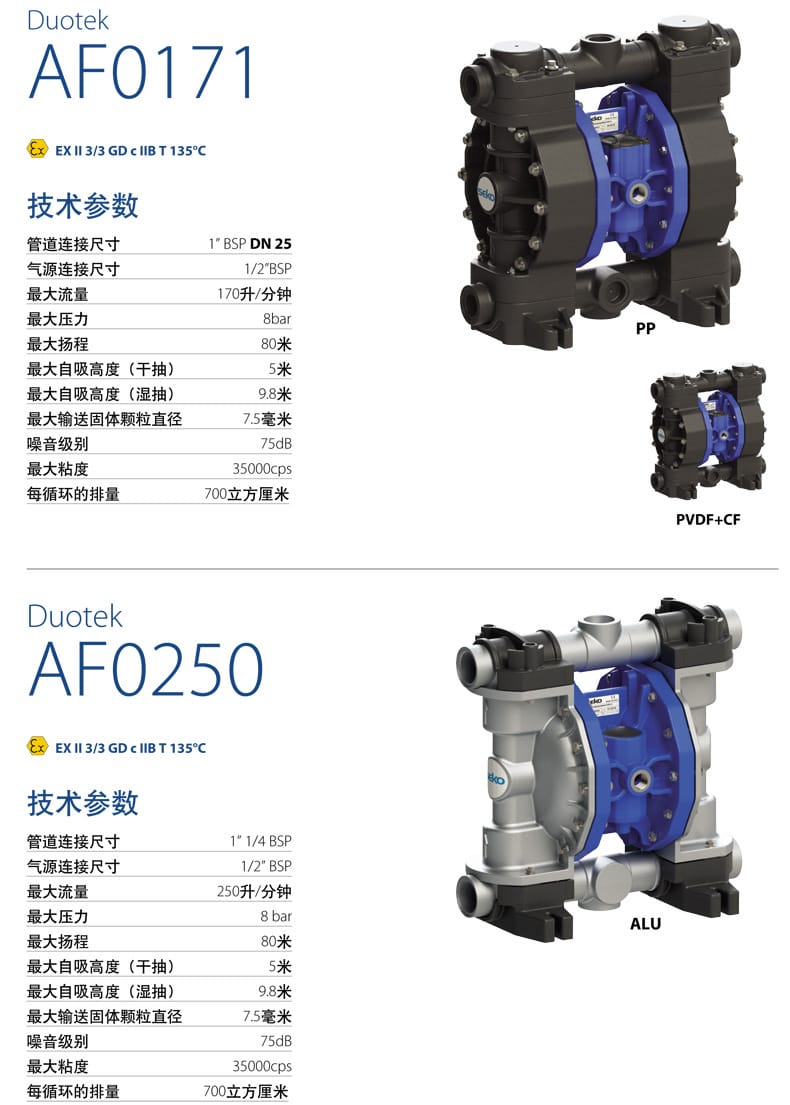

技術參數 (系列范圍)
| 參數項 |
規格范圍/數值 |

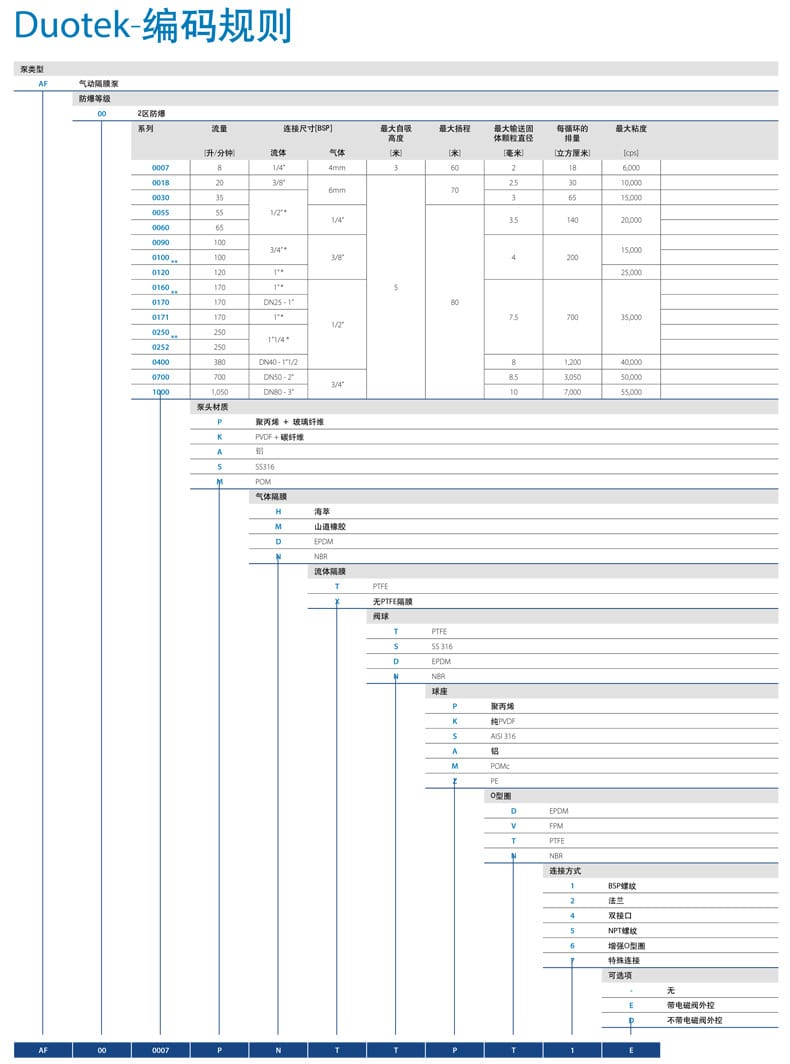

| 型號系列 |
AF0007 - AF1000 |
| 最大流量 |
8 升/分鐘 - 1,050 升/分鐘 |
| 最大壓力 |
6 bar - 8 bar |
| 最大揚程 |
60 米 - 80 米 |
| 最大自吸高度 (干抽) |
3 米 - 6 米 |
| 最大自吸高度 (濕抽) |
9.8 米 |
| 最大輸送固體顆粒直徑 |
2 毫米 - 12 毫米 |
| 最大粘度 |
5,000 cps - 55,000 cps |
| 噪音級別 |
62 dB - 82 dB |
| 流體連接尺寸 |
1/4" BSP - 3" BSP / DN25 - DN80 |
| 氣體連接尺寸 |
4mm - 3/4" BSP |
| 每循環排量 |
18 cc - 9,750 cc |

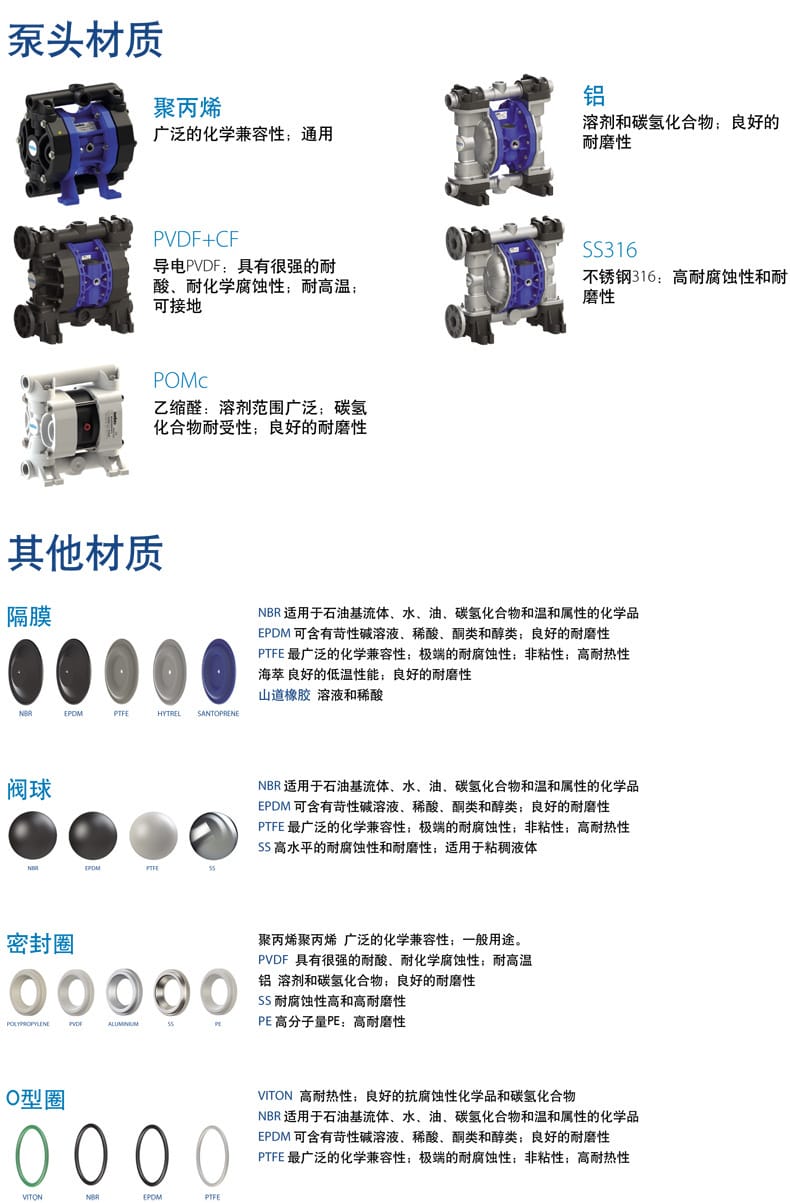

材質選項
- 泵頭材質：

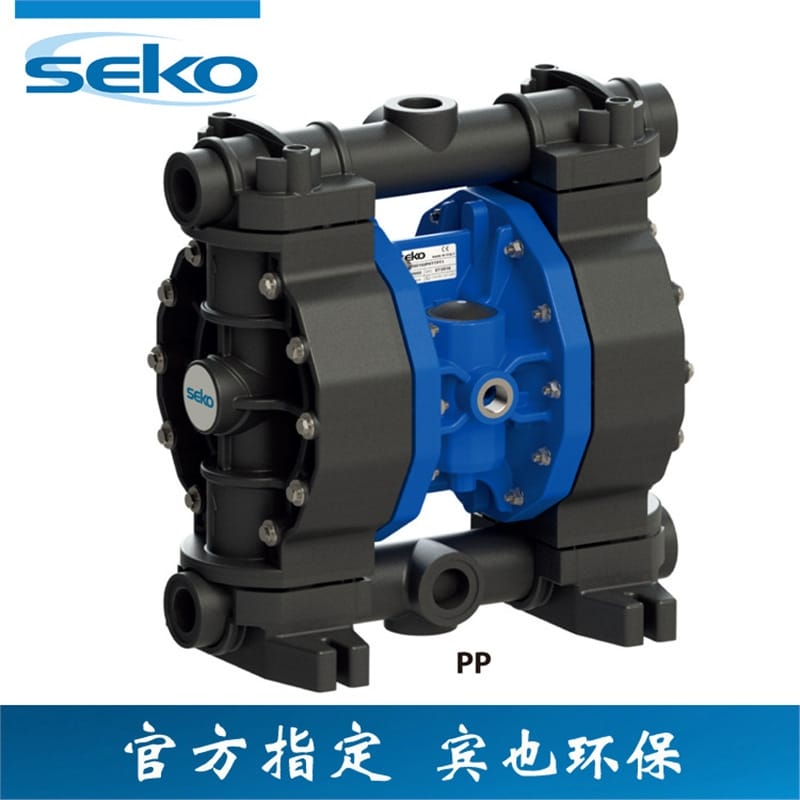

- PP (聚丙烯)：廣泛的化學兼容性，通用型。
- PVDF+CF (聚偏二氟乙烯 + 碳纖維)：導電 PVDF，耐強酸、耐化學腐蝕，耐高溫，可接地。

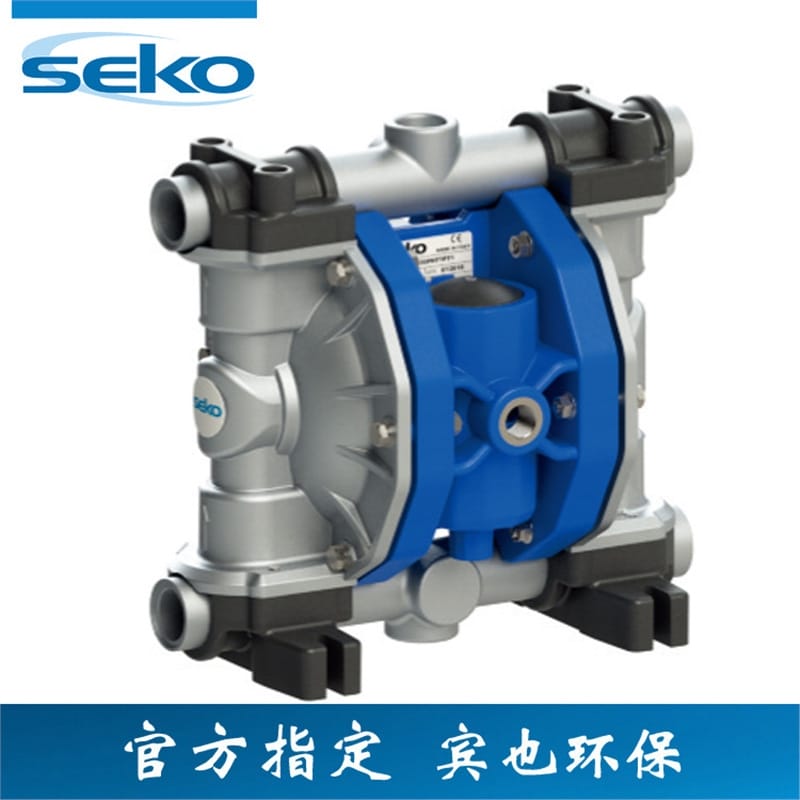

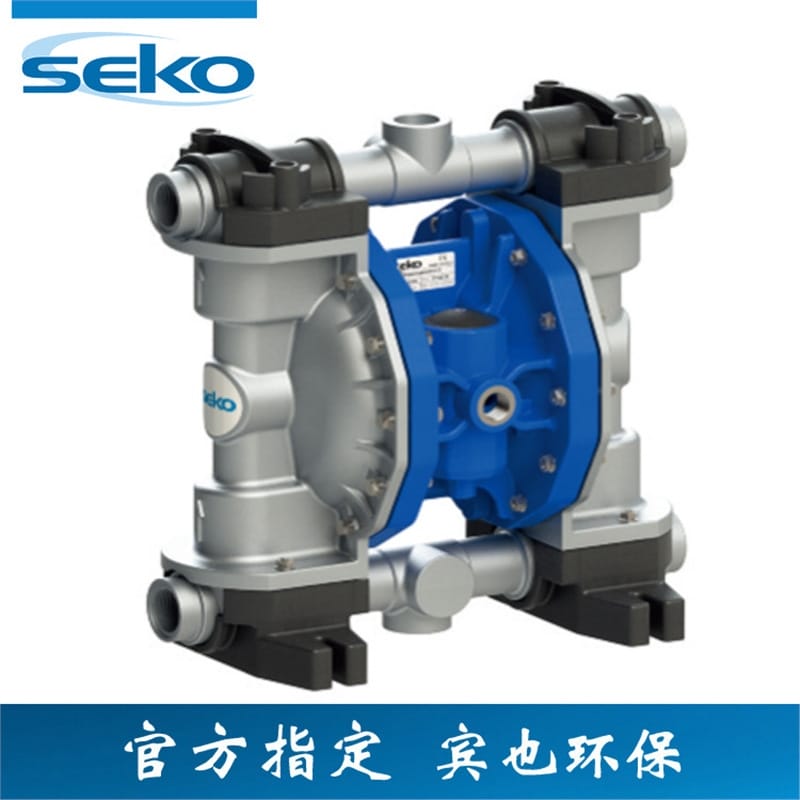

- ALU (鋁)：適用于溶劑和碳?xì)浠衔铮湍バ院谩?/li>
- SS316 (不銹鋼)：高耐腐蝕性和耐磨性。
- POMc (共聚甲醛)：溶劑范圍廣泛，耐碳?xì)浠衔铮湍バ院谩?/li>
- 隔膜材質：PTFE (最廣泛兼容性), NBR (石油基), EPDM (苛性堿), Hytrel, Santoprene 等。
- 閥球/閥座：PTFE, SS316, EPDM, NBR, PP, PVDF, ALU, POMc, PE。
- 密封圈：EPDM, FPM (Viton), PTFE, NBR。
應用行業
- 化工行業：腐蝕性化學品、溶劑、酸堿液體輸送。
- 水處理：污水、污泥、絮凝劑添加。
- 制藥與食品：低剪切力要求的高粘度物料、敏感流體。
- 陶瓷與礦業：含固體顆粒的漿料輸送。
- 油漆與涂料：高粘度液體傳輸。
- 石油與天然氣：碳?xì)浠衔?、油類輸送（需選配相應材質）。
安裝條件
- 氣源要求：需提供清潔、干燥的壓縮空氣，壓力范圍通常建議在 2-8 bar 之間。
- 管路連接：根據型號選擇 BSP 螺紋、法蘭或 NPT 螺紋連接，確保密封牢固，避免泄漏。
- 接地保護：輸送易燃流體時，若使用導電材質泵頭（如 PVDF+CF 或金屬），必須可靠接地以防靜電積聚。
- 安裝位置：建議安裝在平穩、通風良好的基礎面上，便于維護和散熱，避免陽光直射。
- 進氣過濾：建議在氣源入口安裝過濾器和潤滑器，以去除雜質和水分，延長泵的使用壽命。
注意事項
- 化學兼容性：使用前務必確認泵體材質（泵頭、隔膜、密封圈）與輸送介質的化學兼容性，防止腐蝕損壞。
- 防爆區域：在爆炸性環境中使用時，請確認型號具備相應的防爆認證（如 CE Ex），并嚴格遵守安全規范。
- 排氣處理：氣動泵排氣口可能含有微量輸送介質，需將排氣口引至安全區域，避免污染或危害人員健康。
- 定期維護：定期檢查隔膜、閥球和密封件的磨損情況，及時更換易損件，防止性能下降。
- 凍結風險：在寒冷環境中，注意壓縮空氣中的水分可能導致泵體內部結冰，需使用干燥空氣或采取防凍措施。
- 噪音防護：大流量型號噪音較高（最高 82 dB），建議佩戴聽力保護裝置或加裝消音器。
