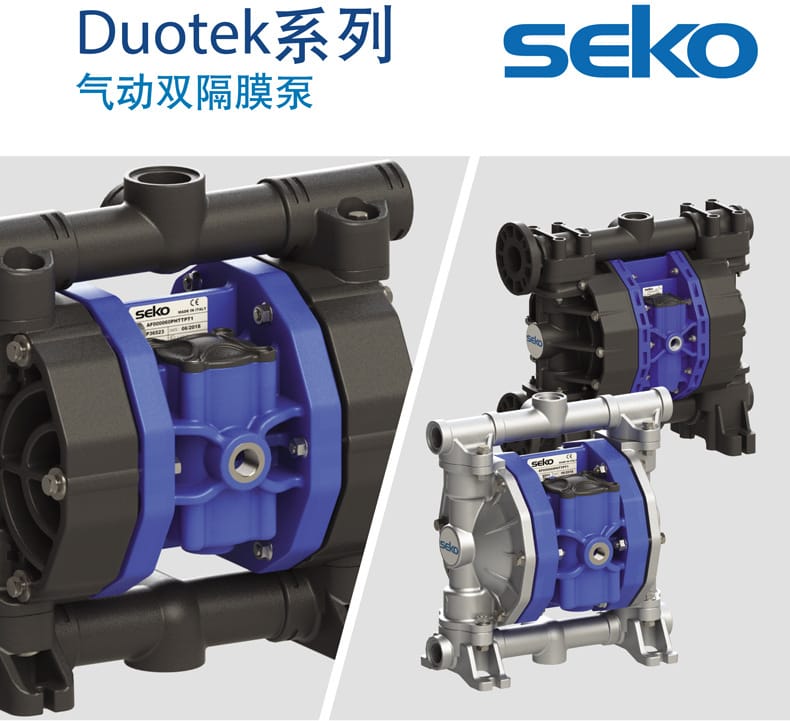

賽高 (SEKO) Duotek AF 系列氣動雙隔膜泵產品說明書
產品概述

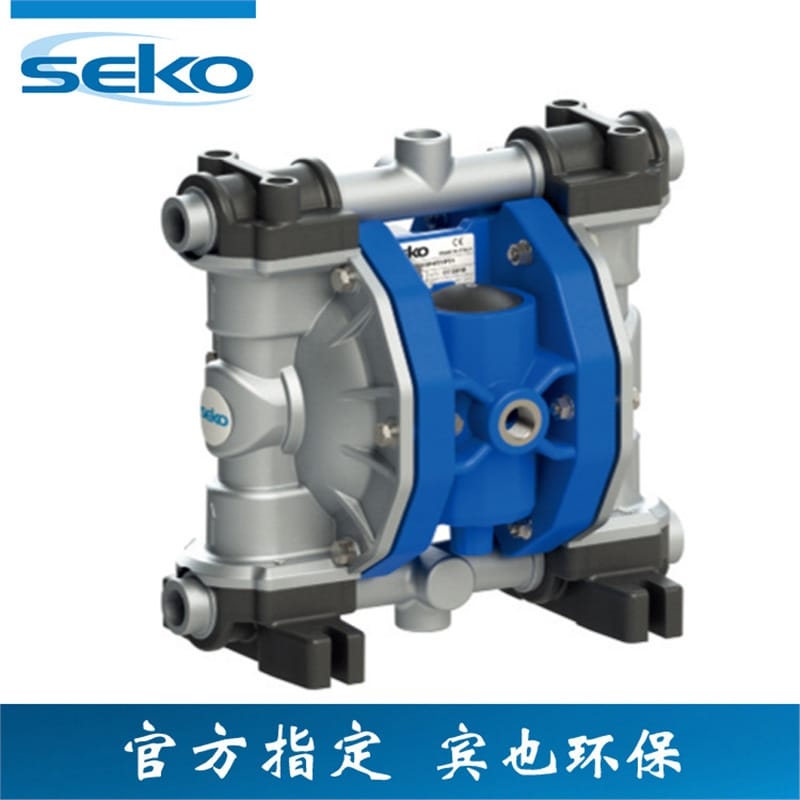

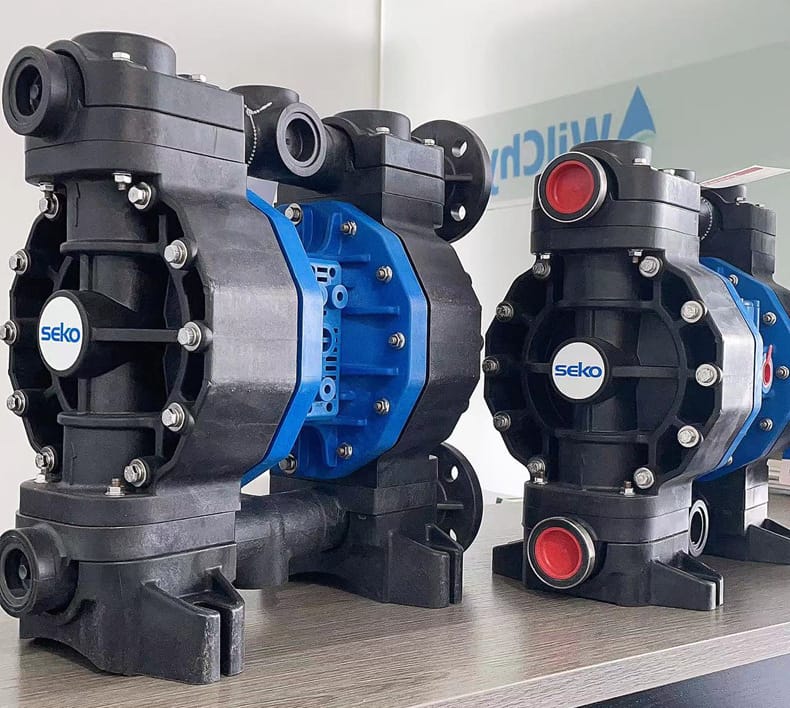

賽高 (SEKO) Duotek AF 系列氣動雙隔膜泵是一款高性能、防爆型的化工輸送泵。該系列泵采用氣動驅動，無需電力，適用于各種苛刻的工業環境。產品涵蓋多種型號（AF0007 至 AF1000），流量范圍從 8 升/分鐘到 1050 升/分鐘，泵頭材質多樣，能夠滿足不同化學介質的輸送需求。其中 1/2" 連接型號（如 AF0055/AF0060）廣泛應用于中小流量化工輸送場景。

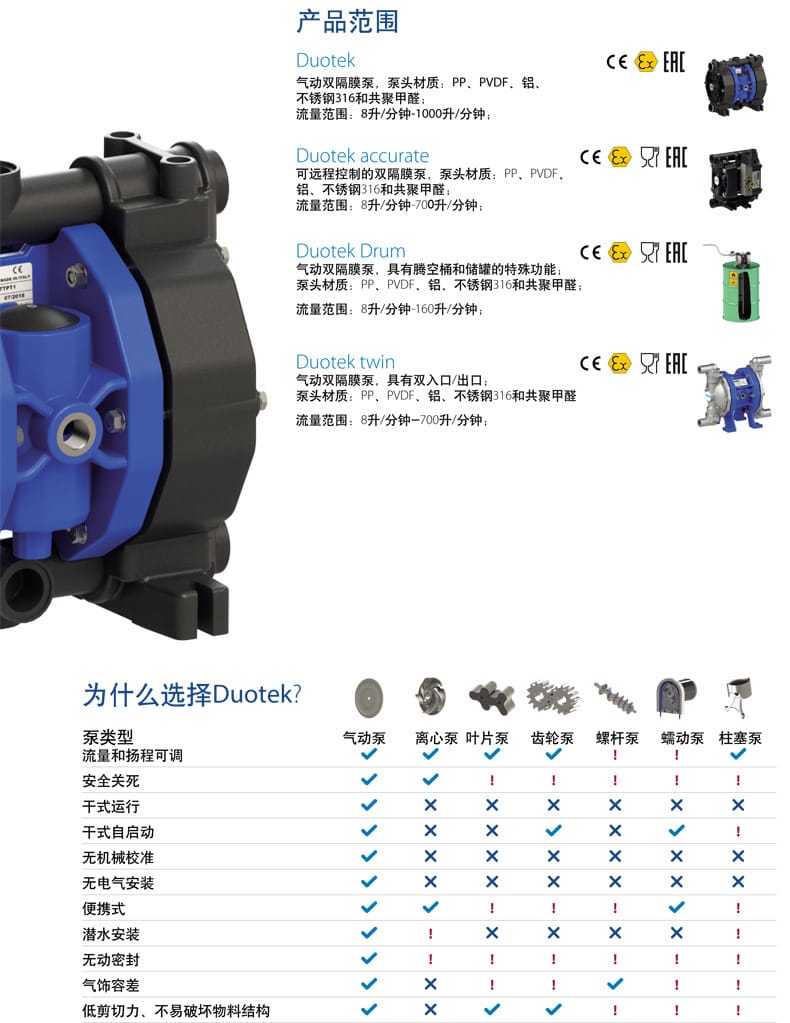

核心特點
- 防爆安全：符合 Ex II 3/3 GD c IIB T135°C 防爆等級，適用于危險區域（2 區防爆）。
- 干式運行：允許空轉，不會損壞泵體，具備干式自啟動能力。
- 自吸能力強：最大干吸高度可達 6 米，濕吸高度可達 9.8 米。
- 無密封設計：無機械密封，零泄露風險，維護成本低。
- 流量可調：通過調節氣源壓力即可線性調節流量和揚程。
- 低剪切力：溫和輸送，不易破壞物料結構，適合敏感流體。
- 材質豐富：提供 PP、PVDF+CF、ALU、SS316、POMc 等多種泵頭材質。
- 便攜性：無需電氣安裝，結構緊湊，便于移動和安裝。
- 固體通過性：可輸送含有固體顆粒的介質，最大顆粒直徑可達 12 毫米。

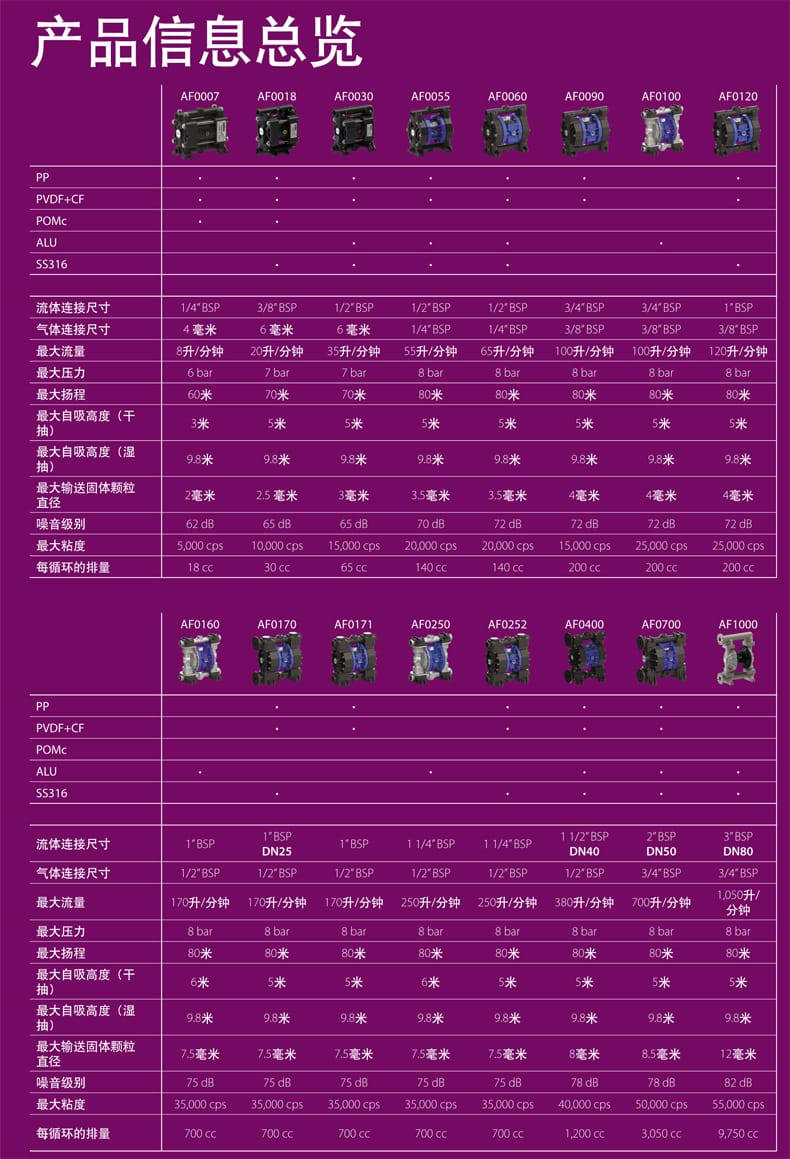

技術參數
| 型號 |
流體連接 |
氣源連接 |
最大流量 (L/min) |
最大壓力 (bar) |
最大揚程 (m) |
最大固體顆粒 (mm) |
最大粘度 (cps) |
噪音 (dB) |
每循環排量 (cc) |

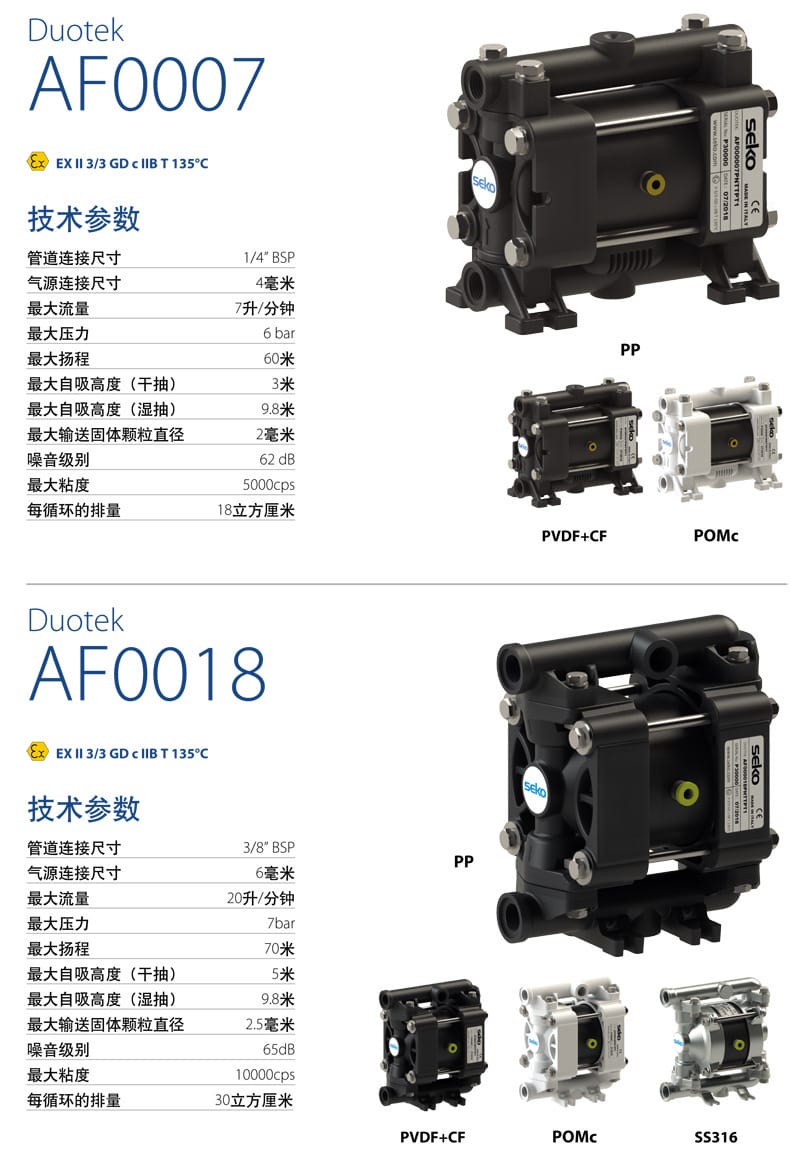

| AF0007 |
1/4" BSP |
4mm |
8 |
6 |
60 |
2 |
5,000 |
62 |
18 |
| AF0018 |
3/8" BSP |
6mm |
20 |
7 |
70 |
2.5 |
10,000 |
65 |
30 |

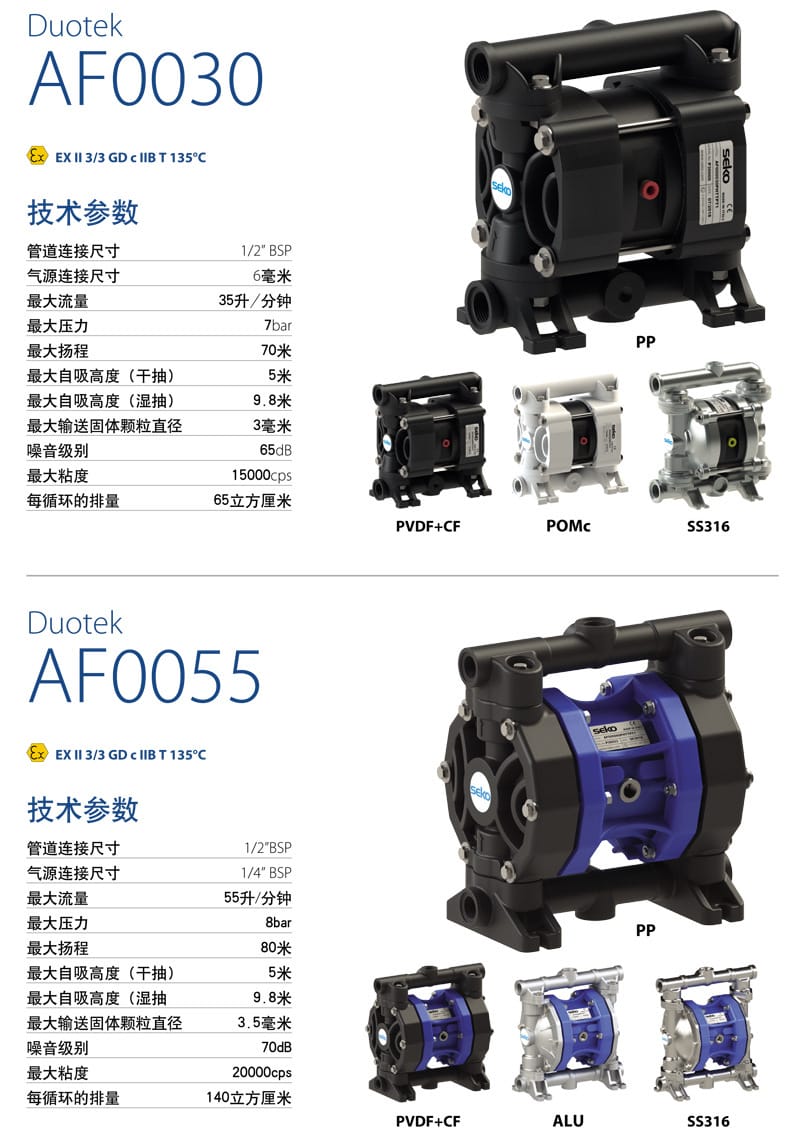

| AF0030 |
1/2" BSP |
6mm |
35 |
7 |
70 |
3 |
15,000 |
65 |
65 |
| AF0055 |
1/2" BSP |
1/4" BSP |
55 |
8 |
80 |
3.5 |
20,000 |
70 |
140 |

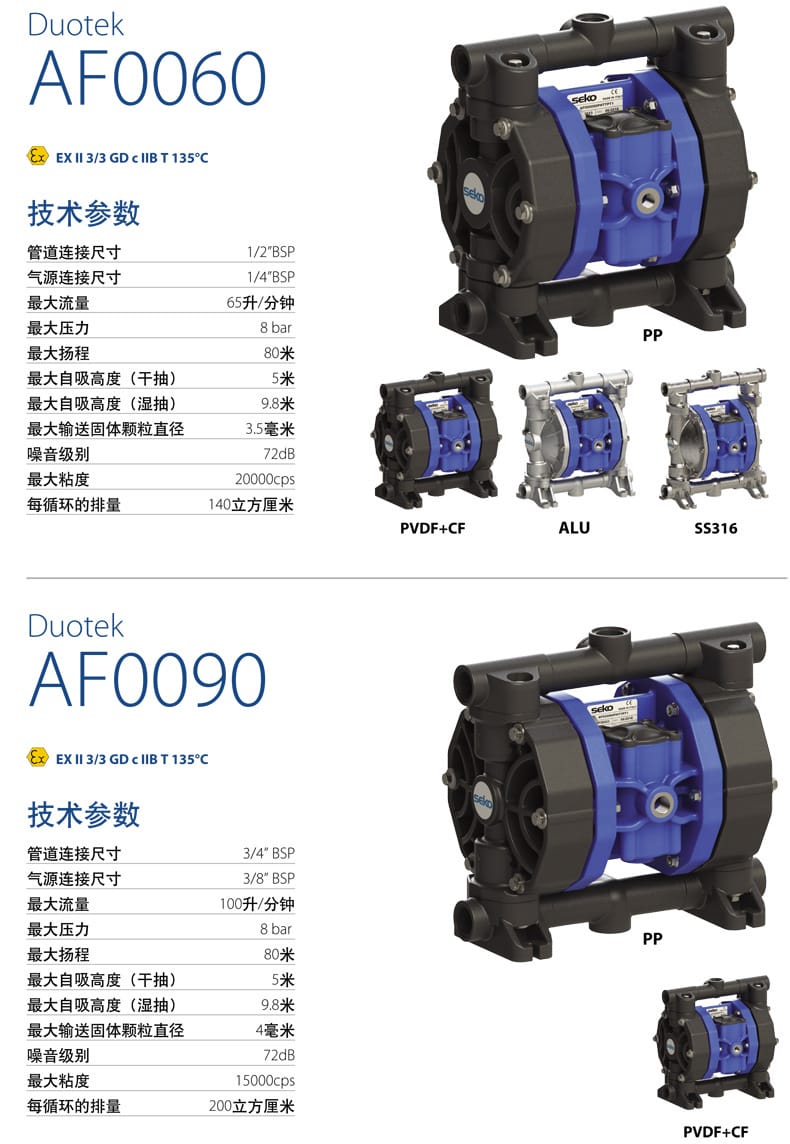

| AF0060 |
1/2" BSP |
1/4" BSP |
65 |
8 |
80 |
3.5 |
20,000 |
72 |
140 |
| AF0090 |
3/4" BSP |
3/8" BSP |
100 |
7 |
80 |
4 |
15,000 |
72 |
200 |
| AF0120 |
1" BSP |
3/8" BSP |
120 |
8 |
80 |
4 |
25,000 |
72 |
200 |
| AF0160 |
1" BSP |
1/2" BSP |
170 |
8 |
80 |
7.5 |
35,000 |
75 |
700 |

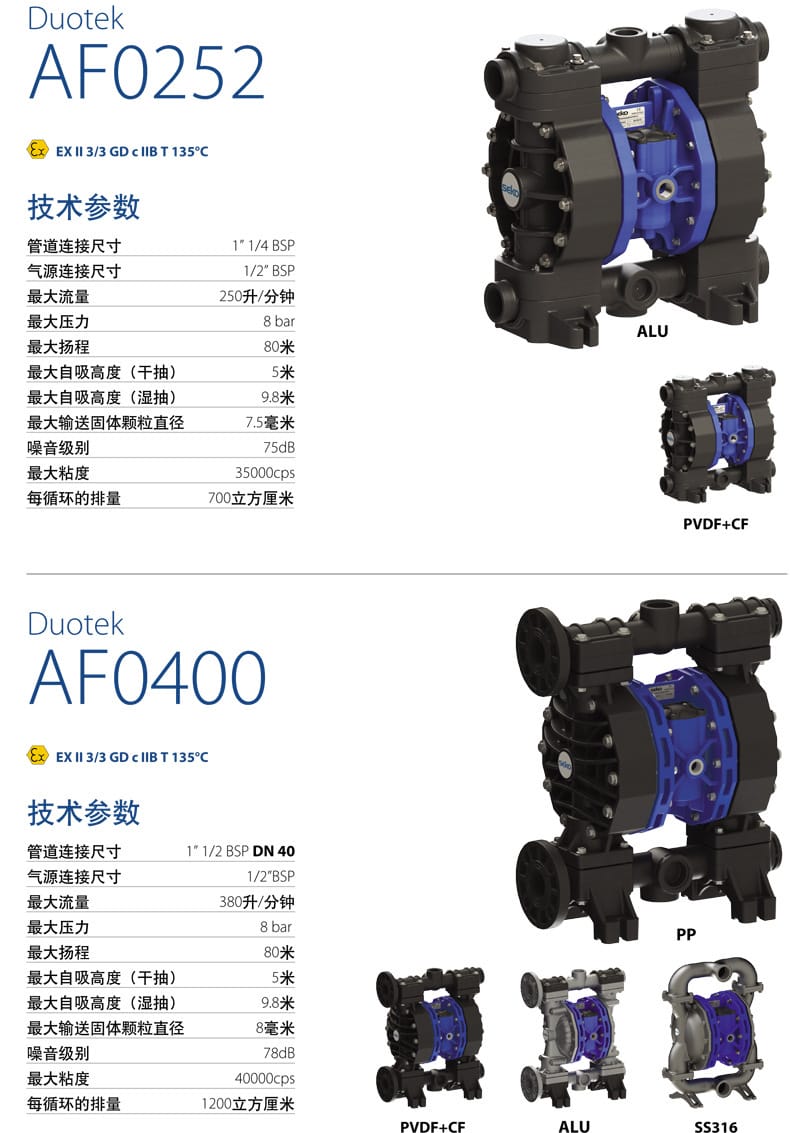

| AF0400 |
DN40 |
1/2" BSP |
380 |
8 |
80 |
8 |
40,000 |
78 |
1,200 |

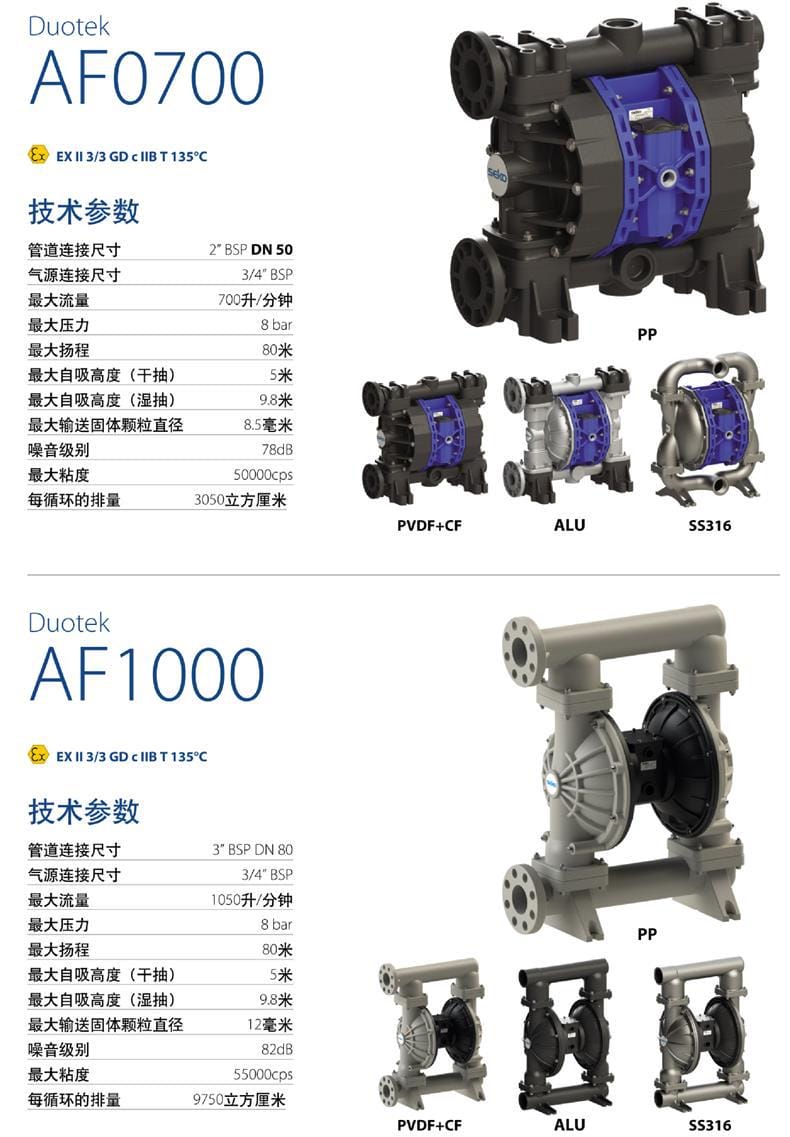

| AF1000 |
DN80 |
3/4" BSP |
1050 |
8 |
80 |
12 |
55,000 |
82 |
9,750 |
注：具體參數可能因配置不同略有差異，請以實物銘牌為準。

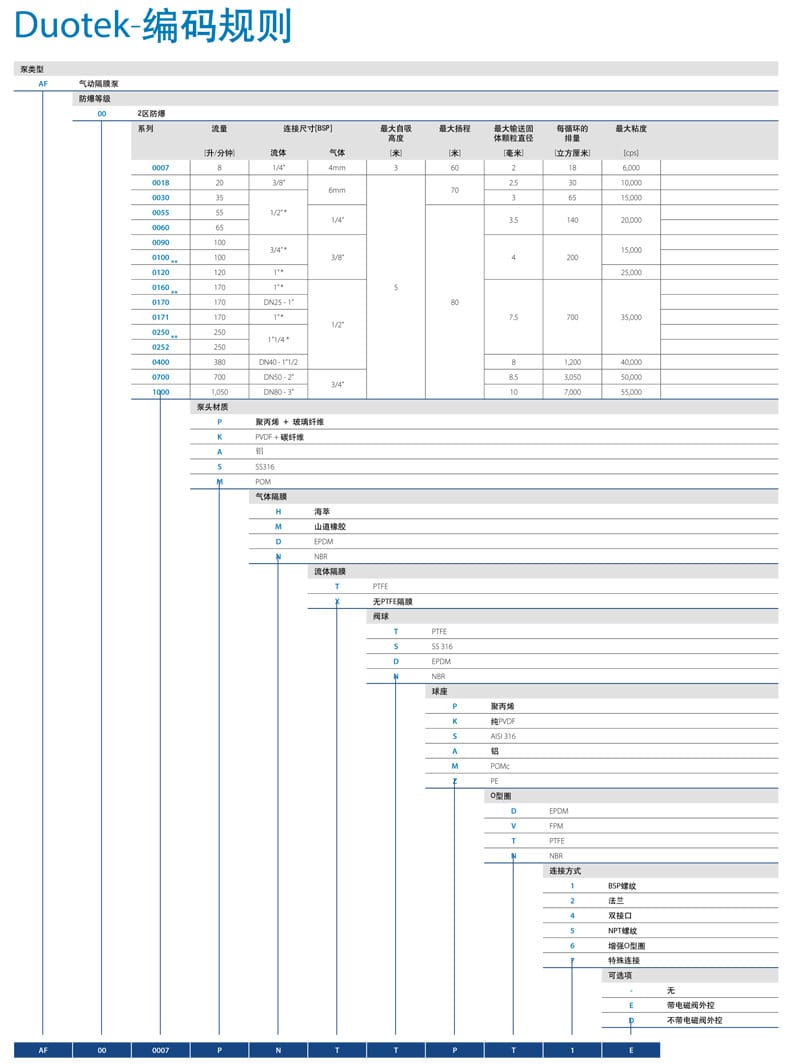

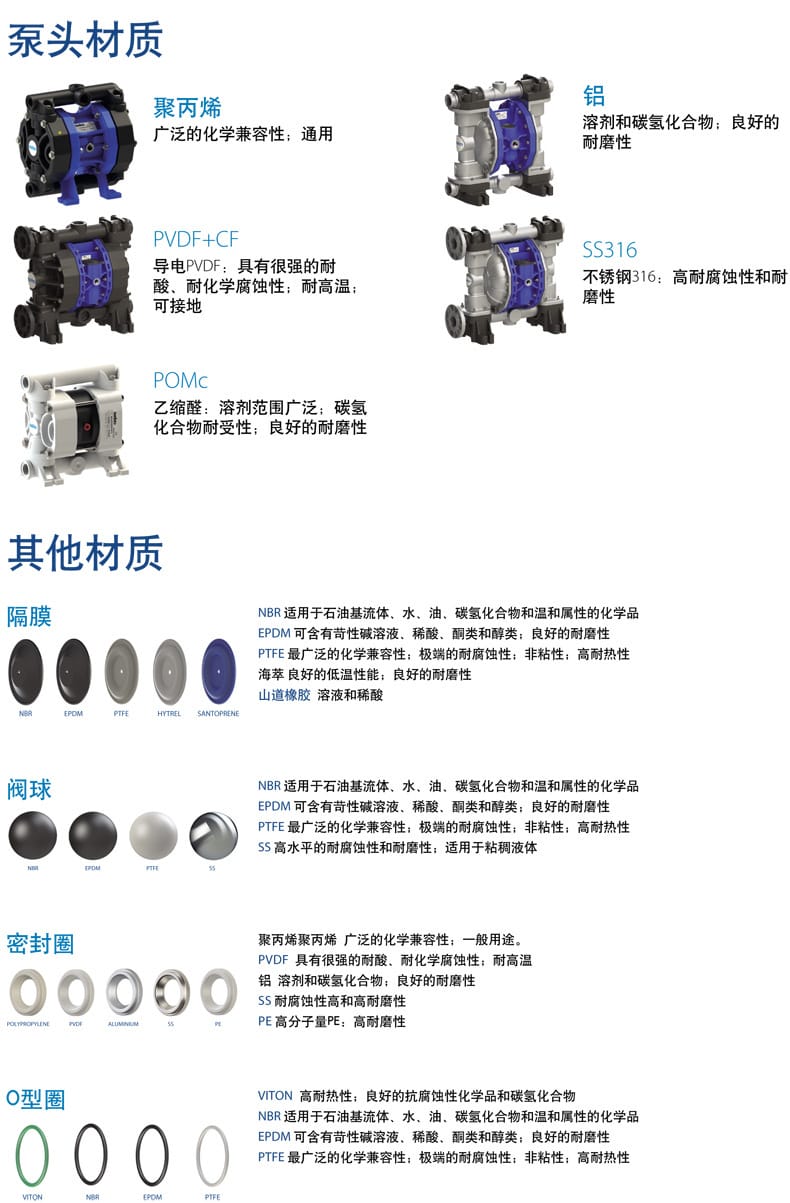

材質選型指南
- 泵頭材質：

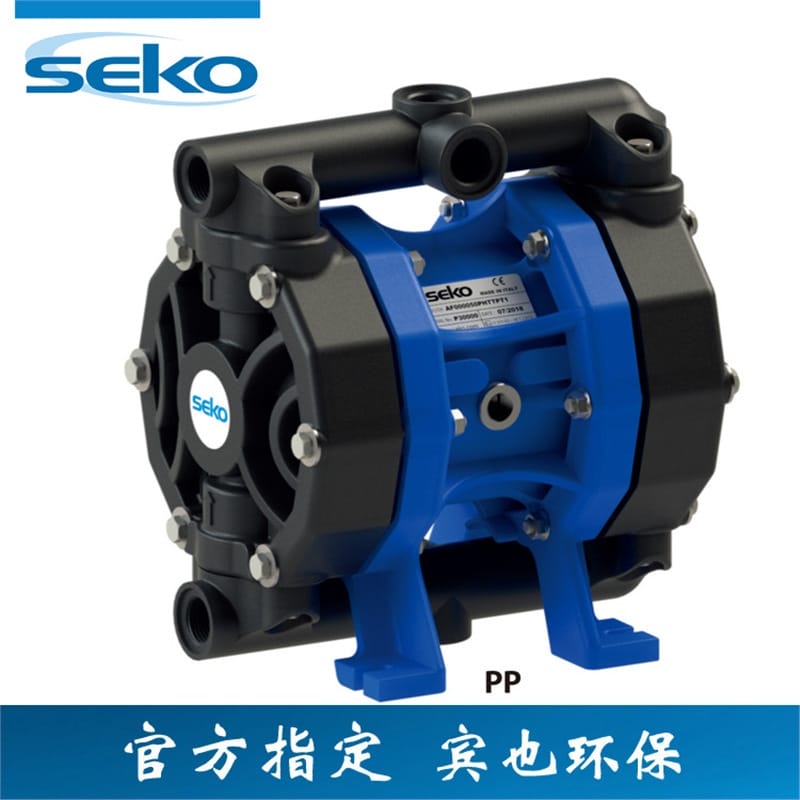

- P (PP)：聚丙烯 + 玻璃纖維，廣泛化學兼容性，通用型。
- K (PVDF+CF)：導電 PVDF+ 碳纖維，耐強酸、耐化學腐蝕，耐高溫，可接地。
- A (ALU)：鋁，適用于溶劑和碳?xì)浠衔?，耐磨性好?/li>

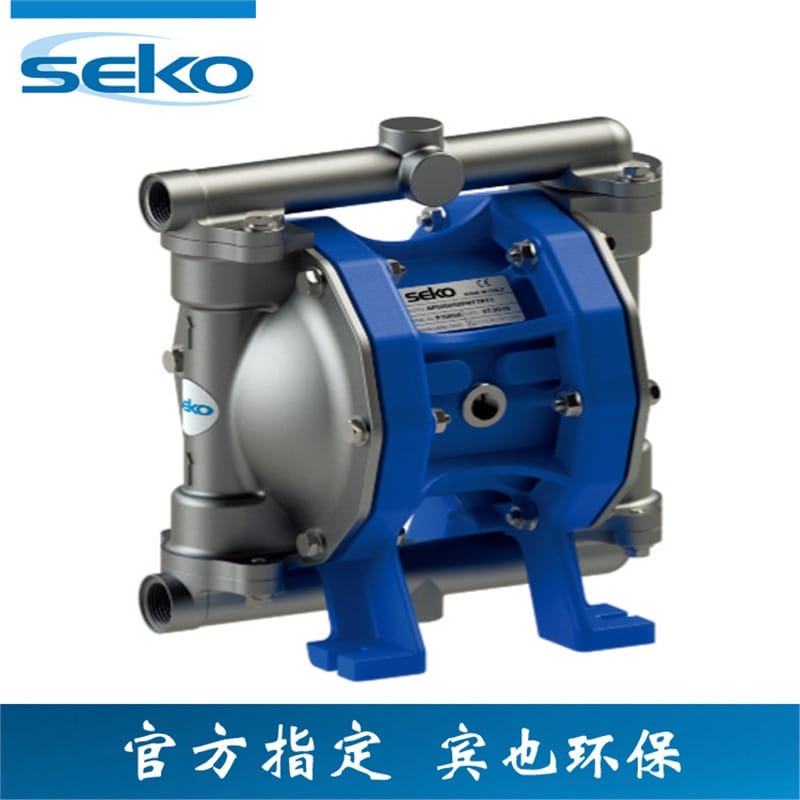

- S (SS316)：不銹鋼 316，高耐腐蝕性和耐磨性。
- M (POMc)：共聚甲醛，溶劑范圍廣泛，耐碳?xì)浠衔?，耐磨?/li>
- 隔膜材質：
- T (PTFE)：最廣泛的化學兼容性，極耐腐蝕，非粘性，高耐熱。
- D (EPDM)：耐苛性堿、稀酸、酮類、醇類，耐磨。
- N (NBR)：適用于石油基流體、水、油、碳?xì)浠衔铩?/li>
- H (海萃/Hytrel)：良好的低溫性能，耐磨。
- M (山道/Santoprene)：適用于溶液和稀酸。
- 閥球/閥座/密封圈：提供 PTFE、SS316、EPDM、NBR、Viton 等多種選項以適應不同介質。
應用行業
- 化工行業：輸送酸、堿、溶劑、腐蝕性化學品。
- 水處理：加藥、污水輸送、污泥處理。
- 陶瓷與礦業：輸送泥漿、釉料、礦漿（耐受固體顆粒）。
- 涂裝行業：油漆、涂料輸送（低剪切力保護物料結構）。
- 制藥與食品：（需確認材質符合衛生標準）輸送原料液。
- 環保行業：廢液排放、化學品投加。
安裝條件
- 氣源要求：需提供清潔、干燥的壓縮空氣，壓力范圍通常為 2-8 bar（根據型號最大壓力而定）。建議安裝空氣過濾調節閥。
- 管道連接：
- 進出口管道應獨立支撐，避免重量壓在泵體上。
- 連接尺寸需匹配（BSP 螺紋、法蘭或 NPT 螺紋）。
- 建議進出口安裝軟管以減少振動傳遞。
- 接地保護：若輸送易燃溶劑，請選擇導電材質泵頭（如 PVDF+CF）并確保泵體可靠接地，防止靜電積聚。
- 安裝環境：安裝在平整、穩固的基礎上，周圍留有維護空間。防爆區域需符合相應的防爆安裝規范。
- 消音器：排氣口建議安裝消音器以降低噪音并防止異物進入。
注意事項
- 介質兼容性：使用前務必確認泵頭、隔膜、閥球及密封圈材質與輸送介質的化學兼容性，防止腐蝕損壞。
- 防凍措施：在寒冷環境下，氣動泵排氣口可能結冰導致停機。建議使用干燥空氣或安裝空氣加熱器，停機后排空泵內積液。
- 空氣過濾：壓縮空氣中不得含有水分和雜質，否則會損壞氣動馬達內部零件。
- 緊固檢查：定期檢查螺栓緊固情況，特別是經過長時間振動運行后。
- 備件更換：隔膜為易損件，建議定期檢查和更換。若發現流量下降或異響，應及時檢修。
- 嚴禁封閉出口：雖然氣動泵具有安全關死特性，但長期在出口封閉高壓狀態下運行會縮短膜片壽命。
- 特殊配置：若選型包含電磁閥外控（E 選項）或遠程控制系統，請遵循電氣接線規范。
