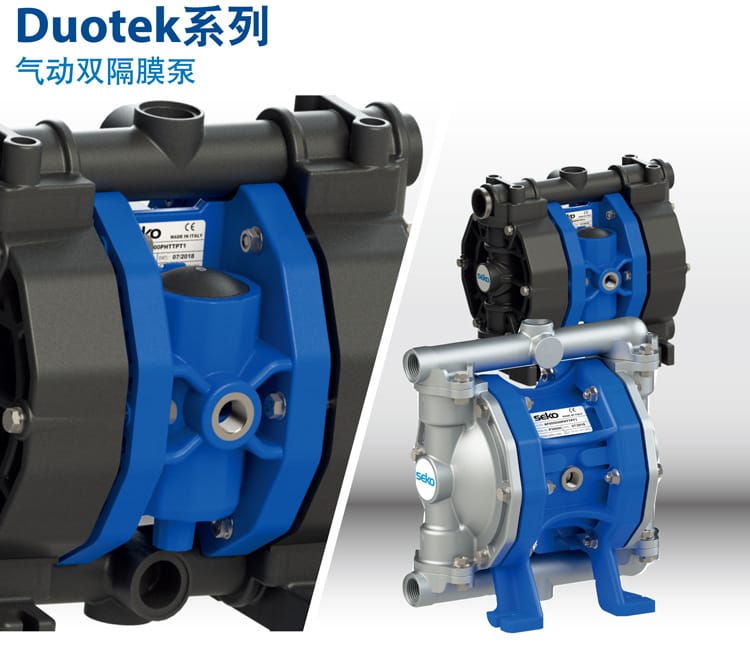

賽高 (SEKO) Duotek 系列氣動雙隔膜泵產品說明書

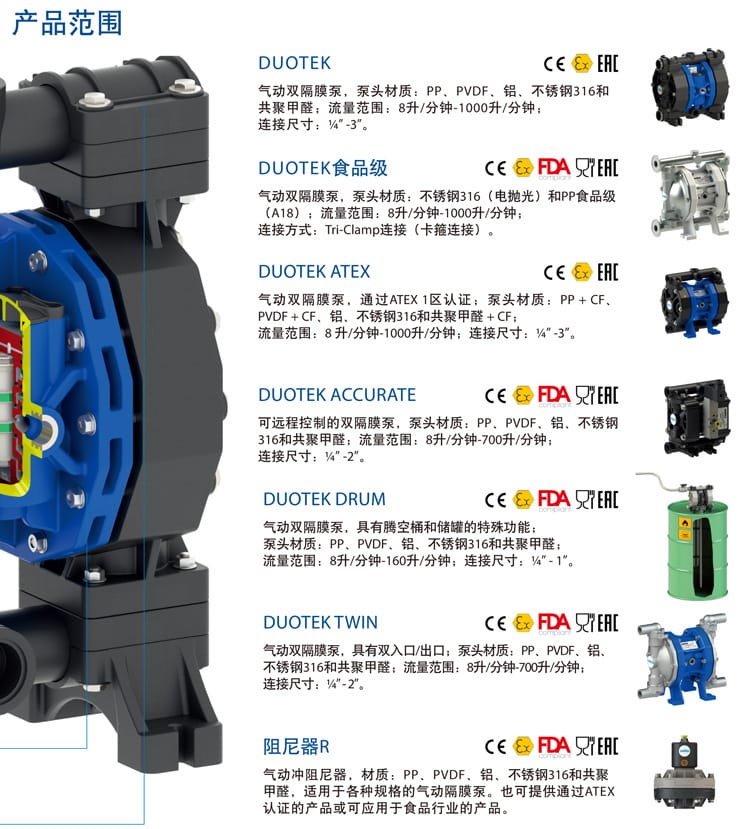

產品概述

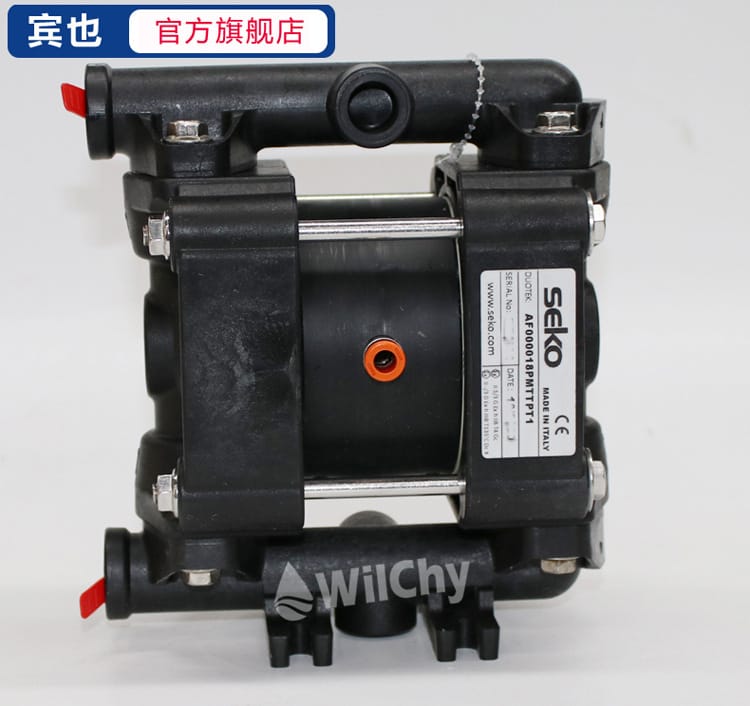

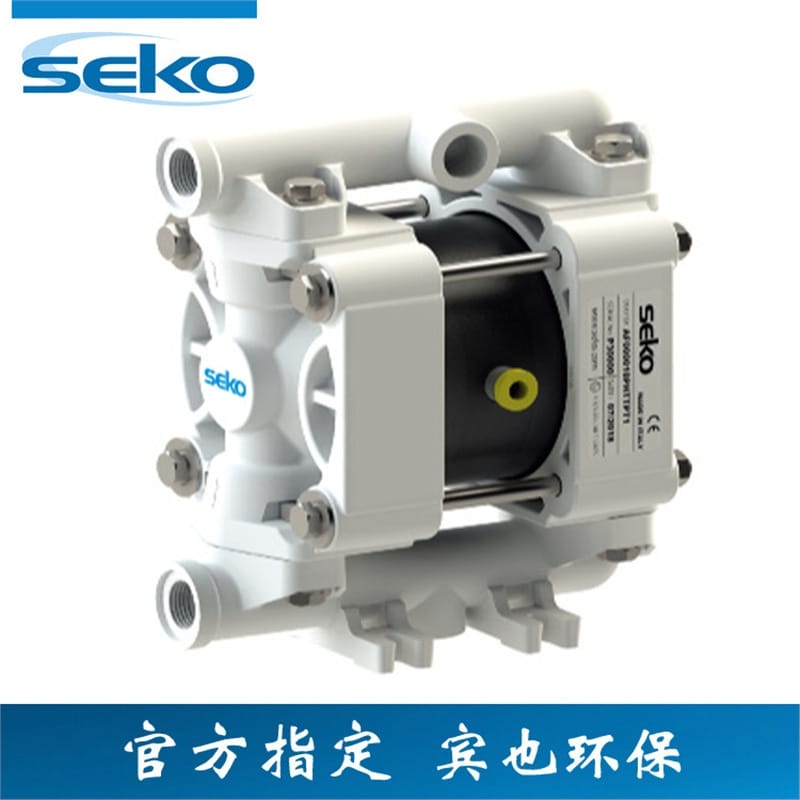

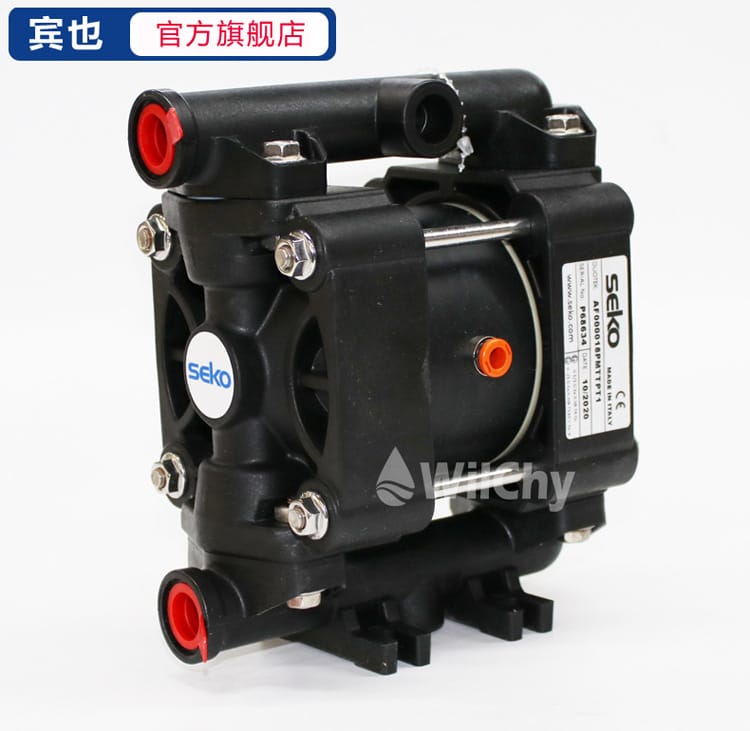

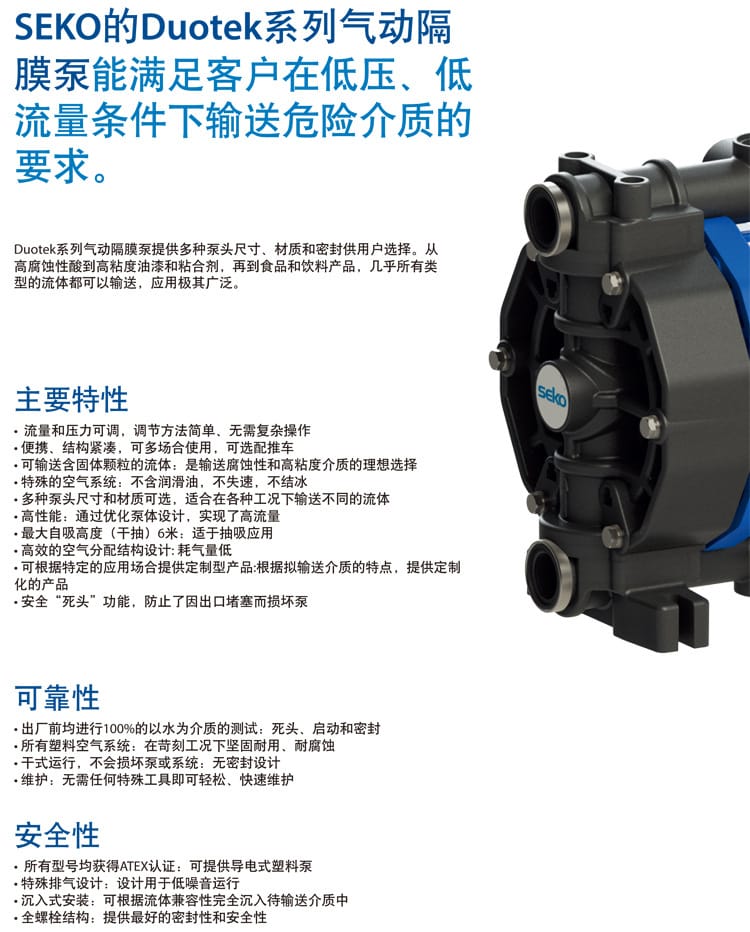

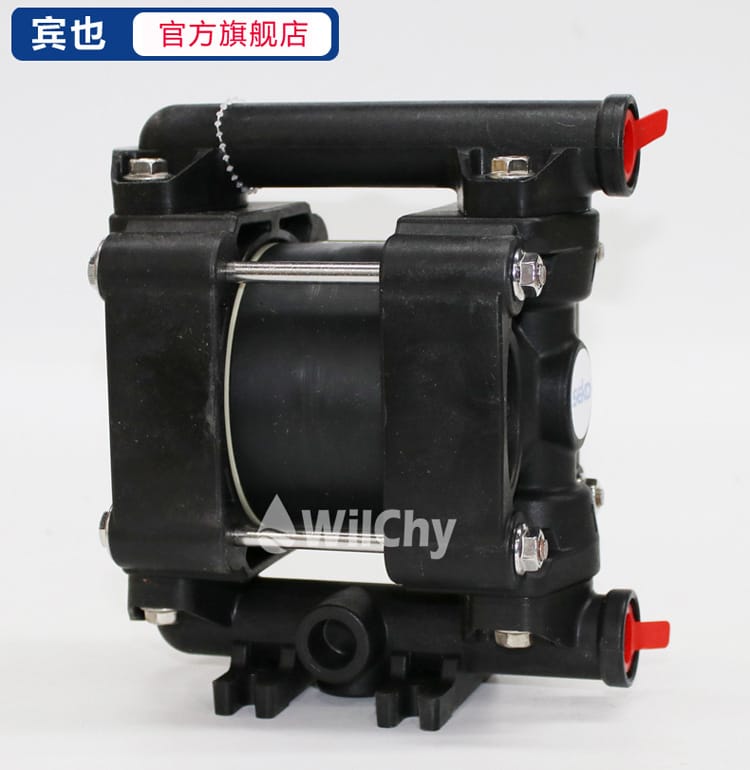

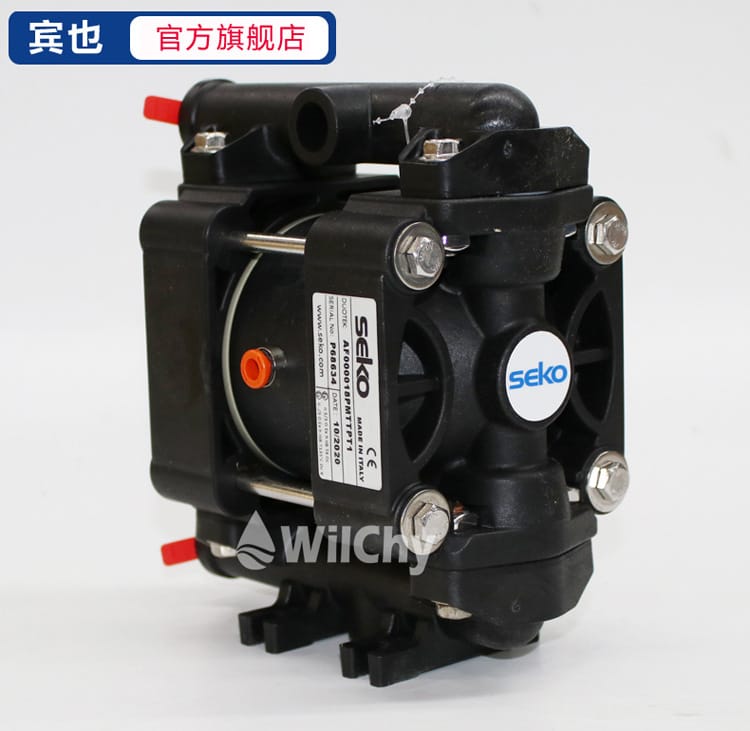

賽高 (SEKO) Duotek 系列氣動雙隔膜泵是一款專為低壓、低流量條件下輸送危險介質設計的高性能泵送設備。該系列泵提供多種泵頭尺寸、材質和密封選項，能夠勝任從高腐蝕性酸液到高粘度油漆、粘合劑，再到食品飲料產品的廣泛流體輸送任務。本次重點介紹 AF18 型 PP 材質 3/8"雙隔膜化工輸送泵及其系列特性。

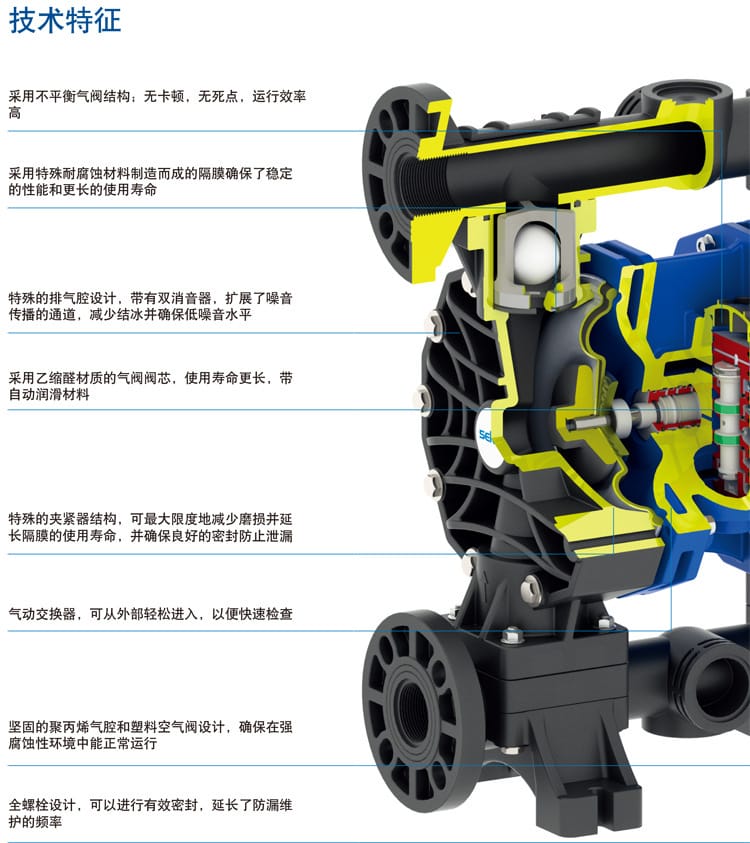

核心特點

流量與壓力可調：調節方法簡單，無需復雜操作，適應不同工況需求。
便攜緊湊設計：結構緊湊，便于多場合使用，可選配推車移動。
強介質適應性：可輸送含固體顆粒流體，是輸送腐蝕性和高粘度介質的理想選擇。
特殊空氣系統：不含潤滑油，不失速，不結冰，確保運行穩定。
安全“死頭”功能：防止因出口堵塞而損壞泵，保障設備安全。
高效節能：優化的空氣分配結構設計，耗氣量低，實現高流量輸出。
干式運行能力：無密封設計，干式運行不會損壞泵或系統。
易于維護：無需任何特殊工具即可輕松、快速維護。
高安全性認證：所有型號均獲得 ATEX 認證，可提供導電式塑料泵，適用于危險區域。
低噪音運行：特殊排氣設計，帶有雙消音器，噪音級別低至 65 dB。

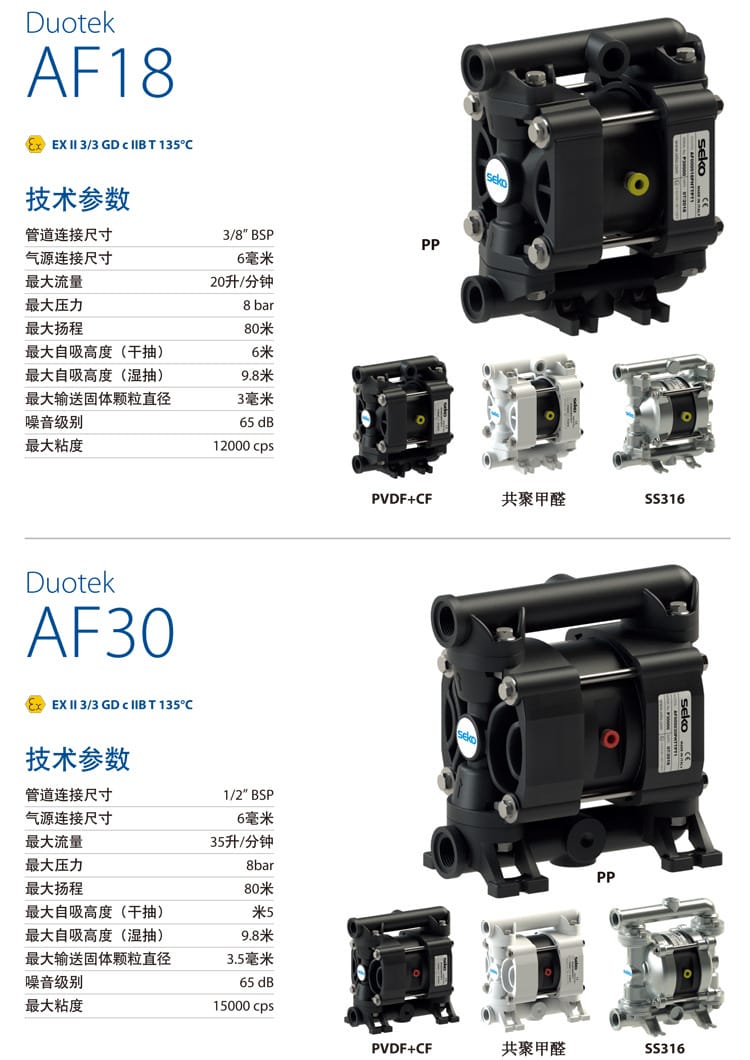

技術參數

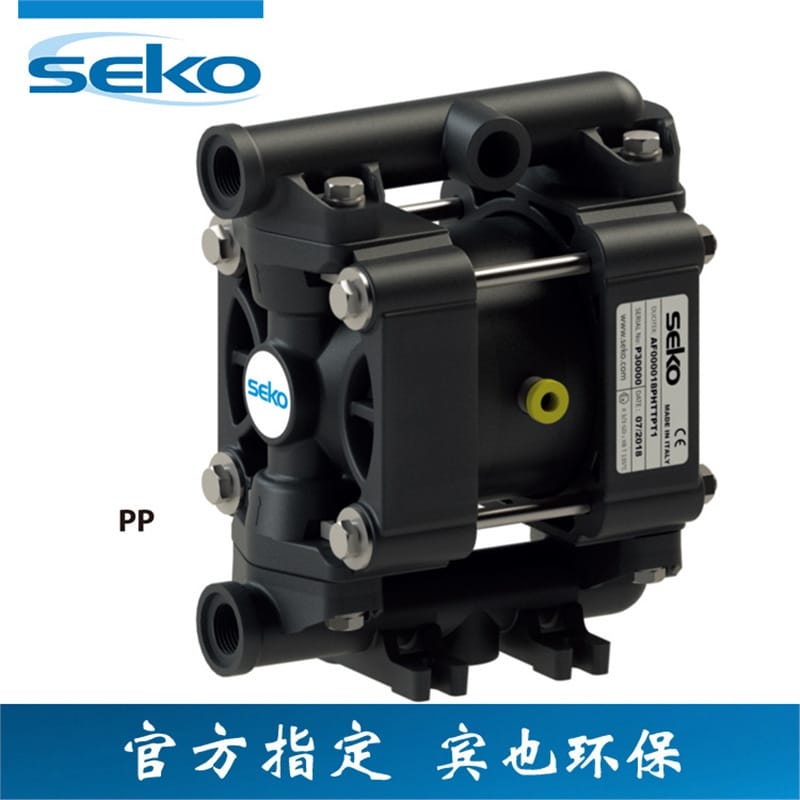

AF18 型 (3/8"連接)

參數項目	規格指標
管道連接尺寸	3/8" BSP
氣源連接尺寸	6 毫米
最大流量	20 升/分鐘
最大壓力	8 bar
最大揚程	80 米
最大自吸高度 (干抽)	6 米
最大自吸高度 (濕抽)	9.8 米
最大輸送固體顆粒直徑	3 毫米
噪音級別	65 dB
最大粘度	12000 cps

AF30 型 (1/2"連接)

參數項目	規格指標
管道連接尺寸	1/2" BSP
氣源連接尺寸	6 毫米
最大流量	35 升/分鐘
最大壓力	8 bar
最大揚程	80 米
最大自吸高度 (干抽)	5 米
最大自吸高度 (濕抽)	9.8 米
最大輸送固體顆粒直徑	3.5 毫米
噪音級別	65 dB
最大粘度	15000 cps

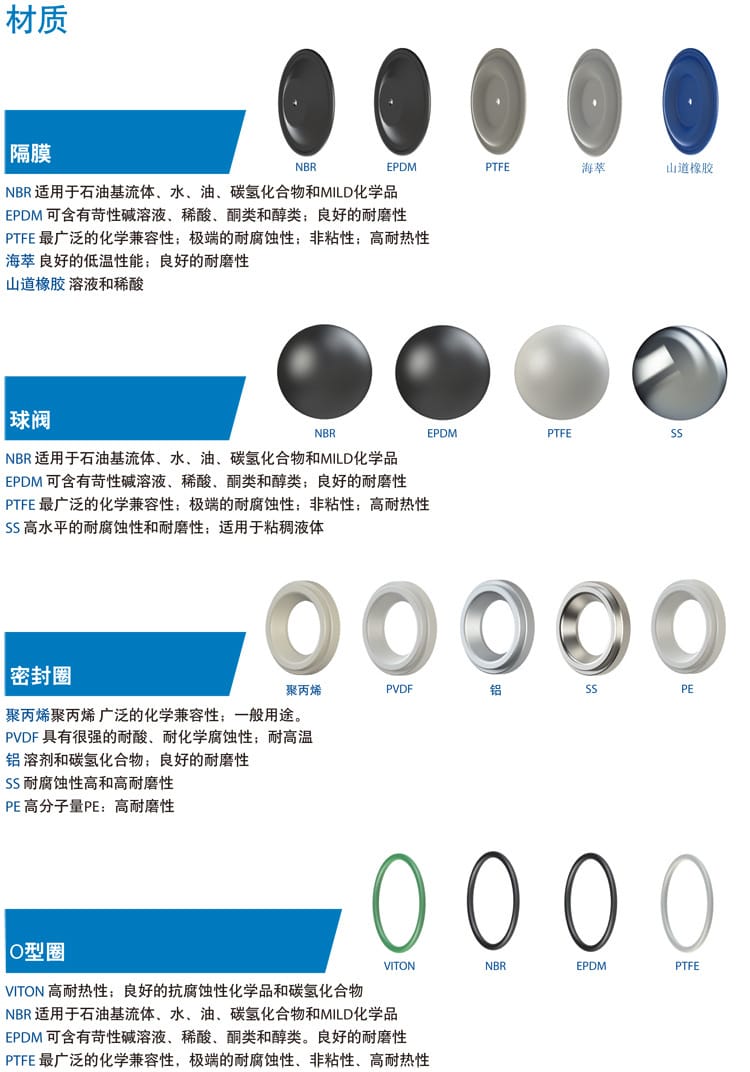

材質選擇

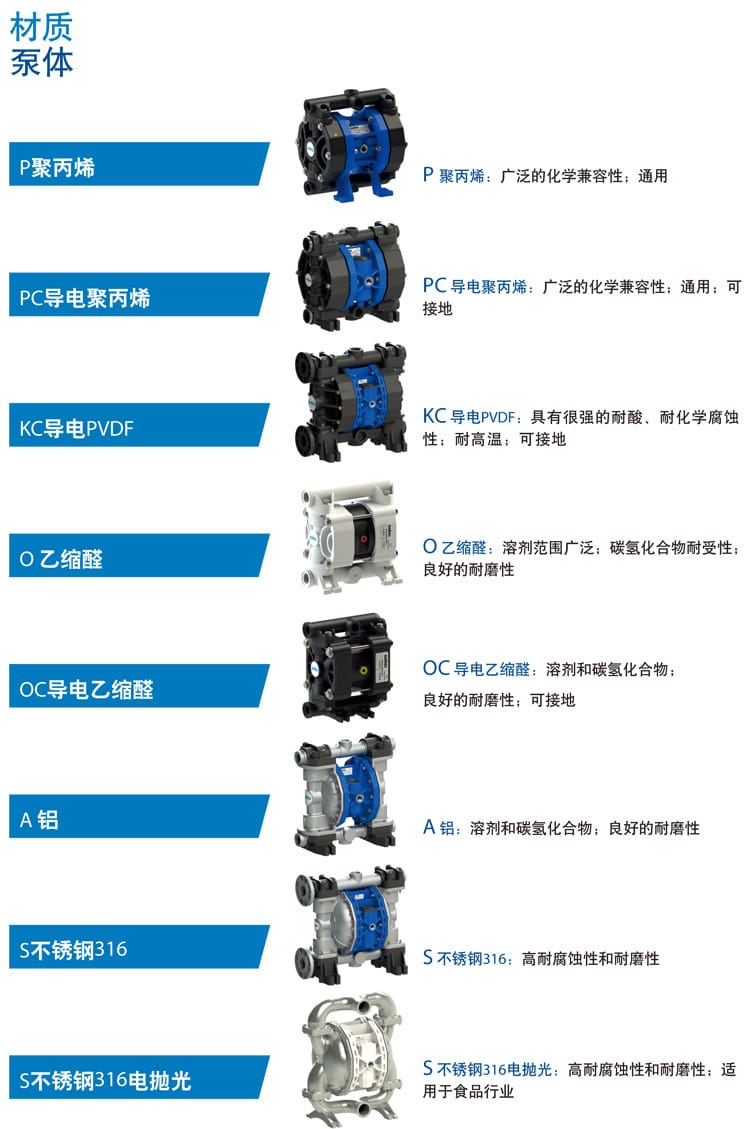

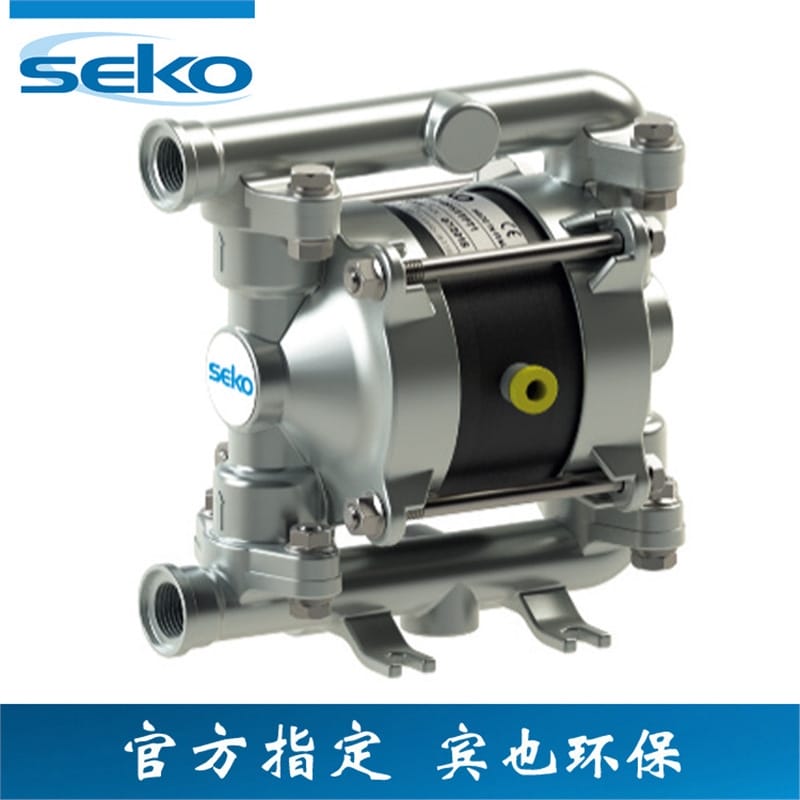

泵體材質：聚丙烯 (PP)、導電聚丙烯 (PP+CF)、PVDF、導電 PVDF、乙縮醛 (POM)、導電乙縮醛、鋁、不銹鋼 316 (含電拋光食品級)。
隔膜材質：NBR (耐油)、EPDM (耐酸堿)、PTFE (耐強腐蝕)、海萃 (Hytrel)、山道橡膠 (Santoprene)。
球閥材質：NBR、EPDM、PTFE、不銹鋼 (SS)。
密封圈材質：PE、PVDF、鋁、SS、Viton、PTFE 等。

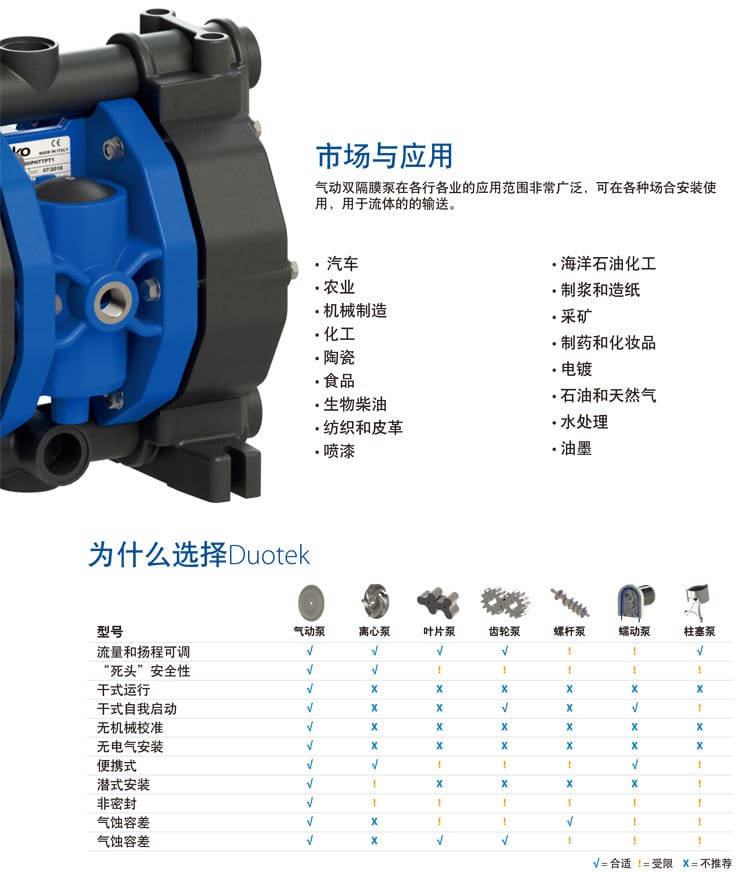

應用行業

Duotek 系列氣動隔膜泵應用范圍極其廣泛，涵蓋以下行業：

安裝條件

氣源要求：需連接潔凈壓縮空氣，氣源連接尺寸為 6 毫米，最大供氣壓力不超過 8 bar。
安裝位置：支持便攜式安裝，可選配推車；支持沉入式安裝，可根據流體兼容性完全沉入待輸送介質中。
管道連接：根據型號選擇對應的 BSP 螺紋連接 (如 3/8"或 1/2")，食品級型號可選 Tri-Clamp 卡箍連接。
環境溫度：設備表面溫度等級符合 ATEX 認證標準 (如 T135℃)，需確保工作環境溫度在允許范圍內。
固定方式：全螺栓結構設計，確保密封性和安全性，安裝時需緊固到位以防泄漏。

注意事項

材質兼容性：使用前務必確認泵頭、隔膜及密封件材質與輸送介質的化學兼容性，避免腐蝕損壞。
氣源質量：雖然泵采用不含潤滑油的空氣系統，但仍建議使用潔凈干燥的氣源以延長壽命。
維護檢查：定期檢查隔膜磨損情況，利用氣動交換器外部可進入設計快速檢查，無需特殊工具。 | 安全操作：在易燃易爆環境中使用時，請確保選用帶有 ATEX 認證的導電型號并正確接地。

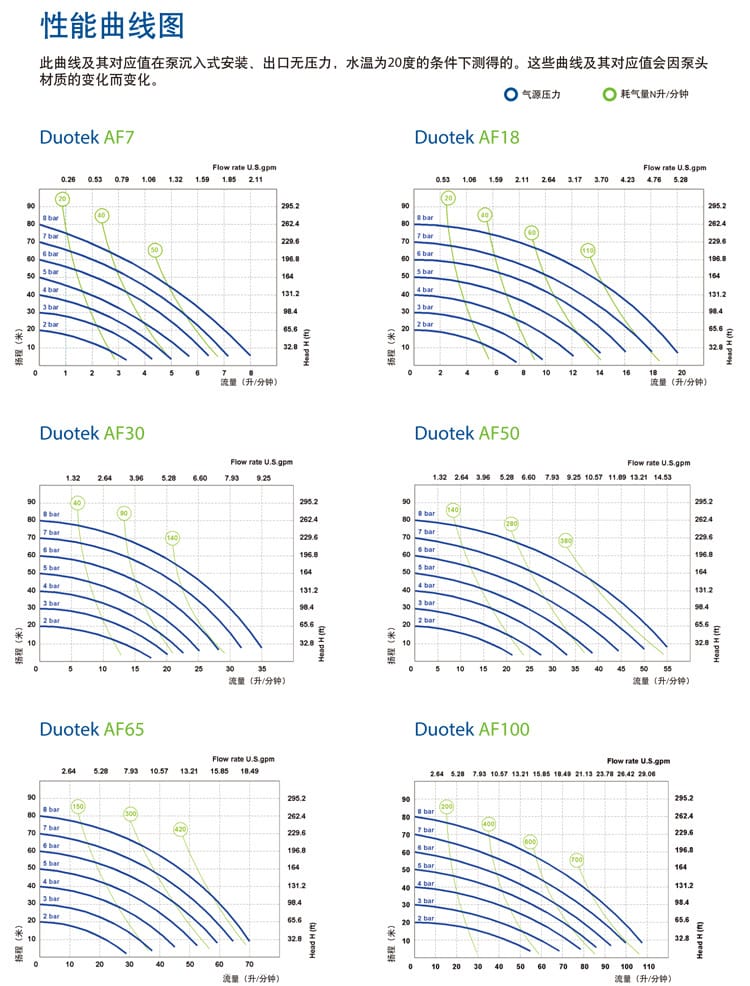

性能曲線：流量與壓力曲線基于水溫 20 度、出口無壓力條件下測得，實際性能會因泵頭材質和介質粘度變化而有所不同。
出廠測試：所有泵出廠前均進行 100% 水介質測試 (死頭、啟動和密封)，用戶收到后可直接安裝使用。
