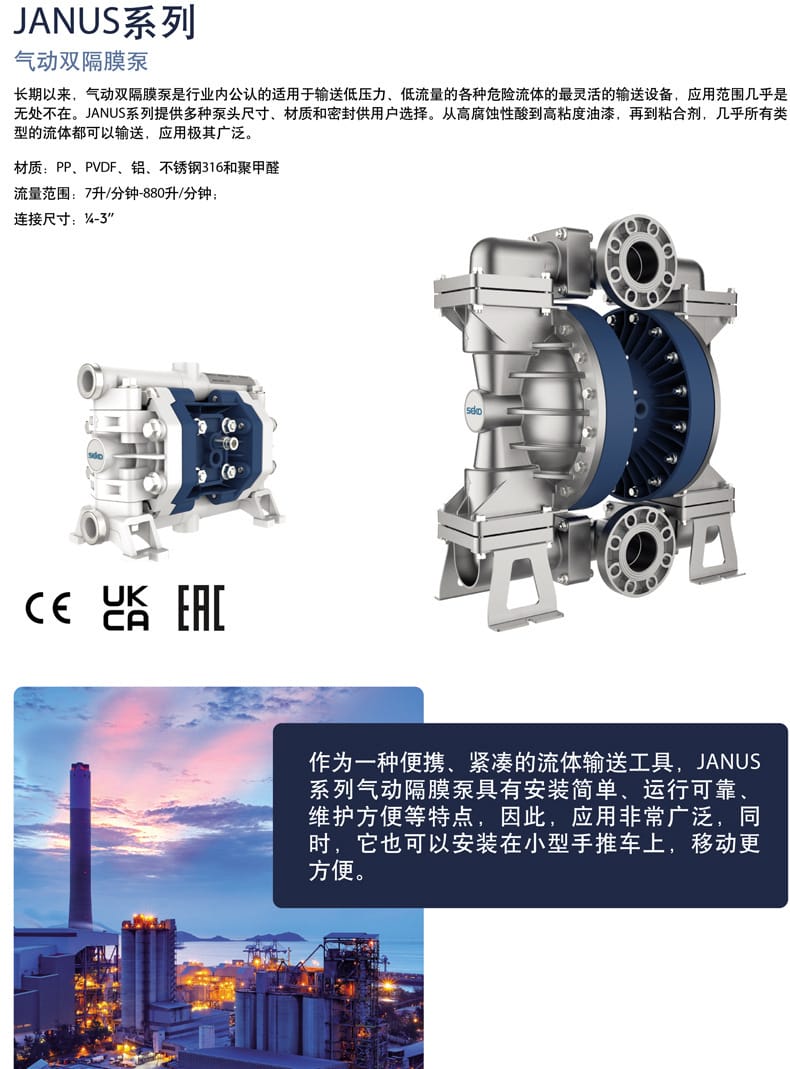

SEKO JANUS 系列氣動雙隔膜泵產品詳解
1. 核心特點
SEKO JANUS 系列氣動雙隔膜泵是行業內公認的適用于輸送低壓力、低流量各種危險流體的靈活輸送設備。該系列泵具有安裝簡單、運行可靠、維護方便等特點，具體核心優勢如下：
- 流量與揚程可調：通過調節氣源壓力即可輕松控制流量和揚程。
- 安全關死特性：泵在出口關閉狀態下不會損壞，無需泄壓閥。
- 干式運行能力：支持干式運行及干式自啟動，無需灌引水。
- 無機械密封與電氣安裝：無機械密封泄漏風險，無需電力驅動，本質安全。
- 便攜式與潛水安裝：結構緊湊，可安裝在手推車上移動，部分型號支持潛水安裝。
- 低剪切力輸送：不易破壞物料結構，適合敏感流體。

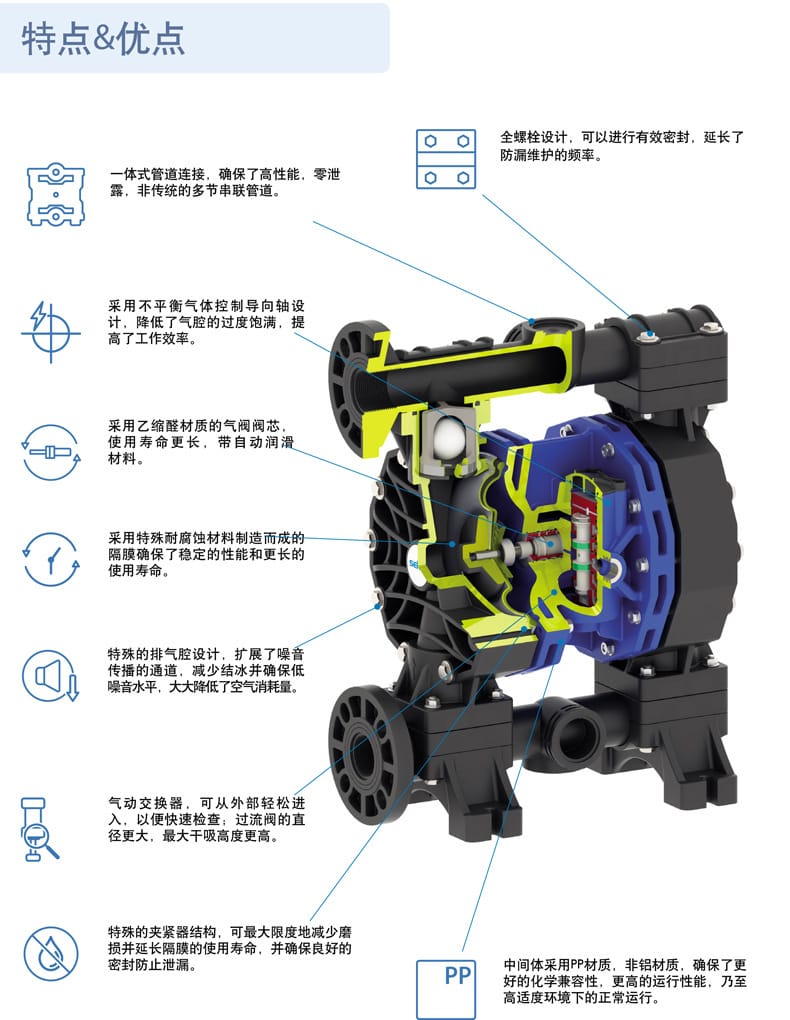

- 全螺栓設計：有效密封，延長防漏維護頻率，確保零泄露。
- 高效氣閥設計：采用不平衡氣體控制導向軸及乙縮醛材質氣閥閥芯，降低氣腔過度飽滿，提高效率和使用壽命。
- 低噪音設計：特殊排氣腔設計擴展噪音傳播通道，減少結冰，降低空氣消耗量和噪音水平。
- 耐用中間體：中間體采用 PP 材質（非鋁），確保更高的化學兼容性及適度環境下的正常運行。
2. 技術參數
JANUS 系列涵蓋多種型號，滿足不同流量需求。以下為系列主要技術參數范圍及典型型號（如 J0700）的具體參數。
2.1 系列參數范圍
| 參數項目 |
范圍/選項 |
| 型號系列 |
J0007 至 J01K0 |
| 泵頭材質 |
PP、PVDF+ 碳纖維、聚甲醛 (POM)、鋁、不銹鋼 316 (SS316) |
| 流量范圍 |
7 升/分鐘 - 880 升/分鐘 |
| 最大壓力 |
6 bar - 8 bar |
| 最大揚程 |
60 米 - 80 米 |
| 連接尺寸 |
1/4" BSP 至 3" BSP (DN8 - DN80) |
| 最大粘度 |
5,000 cps - 55,000 cps |
| 最大固體顆粒直徑 |
2 毫米 - 12 毫米 |

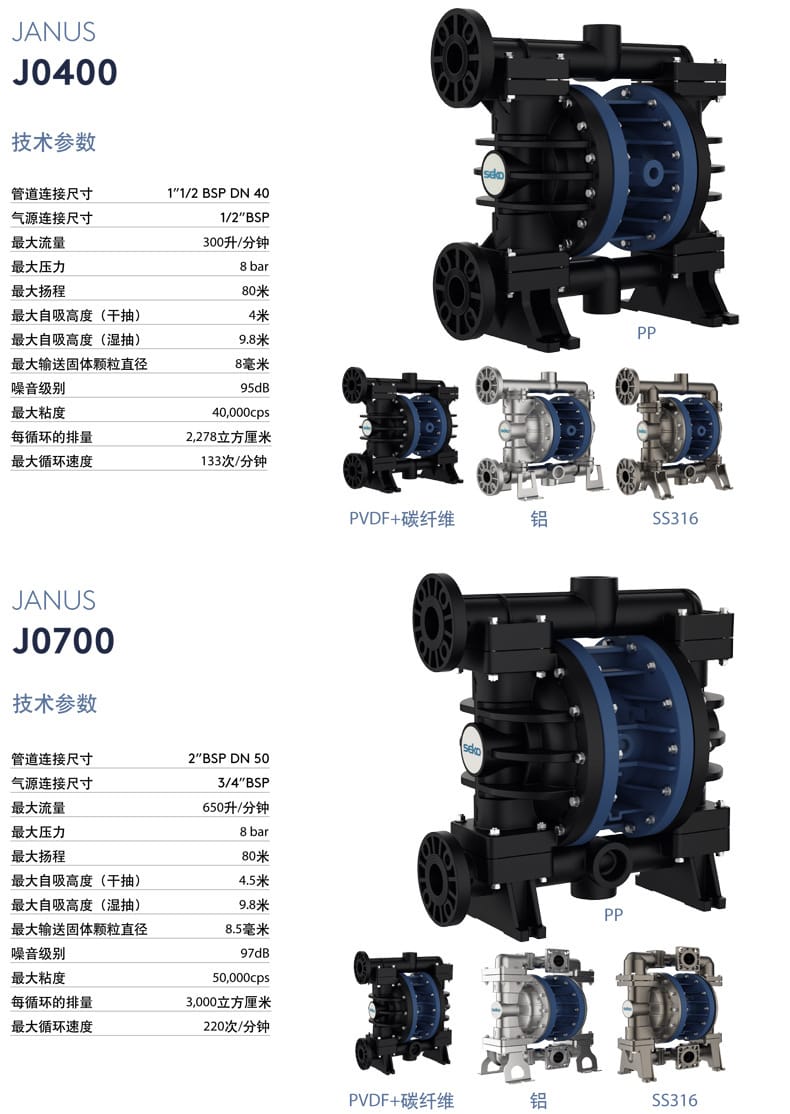

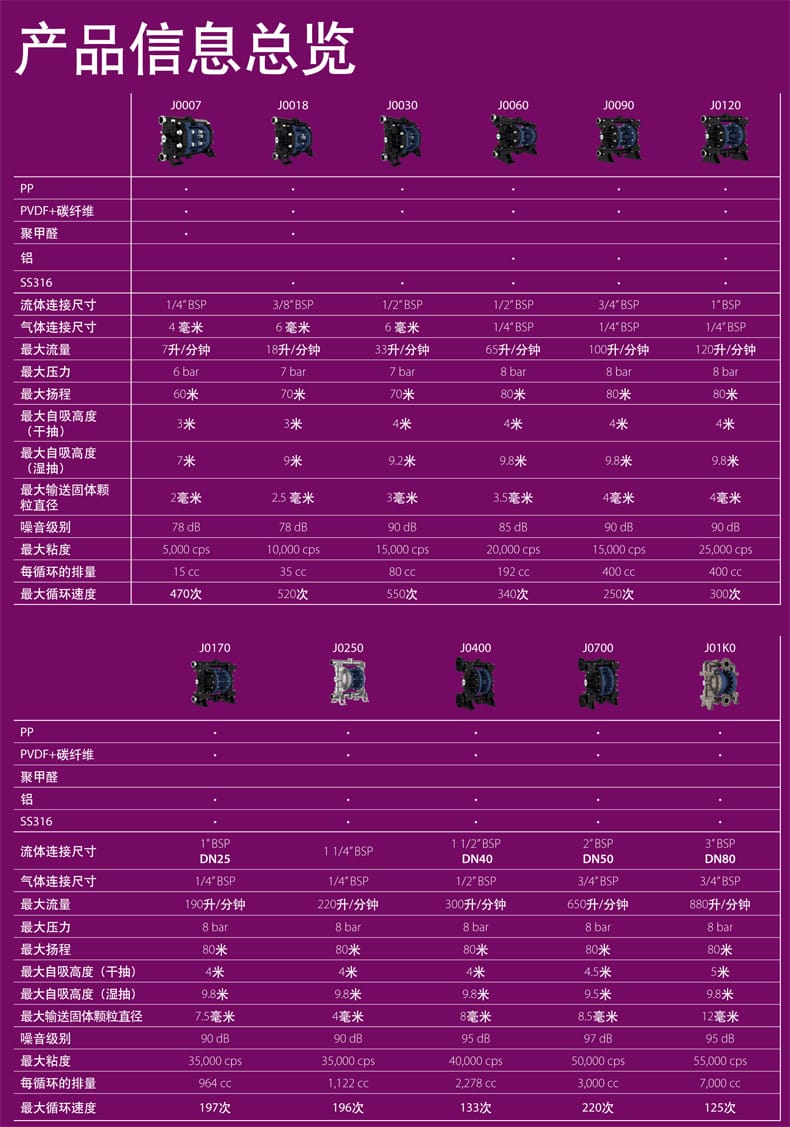

2.2 典型型號參數表 (部分)
| 參數 |
J0007 |
J0030 |
J0090 |
J0400 |
J0700 |
J01K0 |
| 最大流量 |
7 L/min |
33 L/min |
100 L/min |
300 L/min |
650 L/min |
880 L/min |
| 最大壓力 |
6 bar |
7 bar |
8 bar |
8 bar |
8 bar |
8 bar |
| 最大揚程 |
60 m |
70 m |
80 m |
80 m |
80 m |
80 m |
| 流體連接 |
1/4" BSP |
1/2" BSP |
3/4" BSP |
1 1/2" BSP |
2" BSP |
3" BSP |
| 氣體連接 |
4 mm |
6 mm |
1/4" BSP |
1/2" BSP |
3/4" BSP |
3/4" BSP |
| 自吸高度 (干) |
3 m |
4 m |
4 m |
4 m |
4.5 m |
5 m |
| 自吸高度 (濕) |
7 m |
9.2 m |
9.8 m |
9.8 m |
9.8 m |
9.8 m |
| 固體顆粒 |
2 mm |
3 mm |
4 mm |
8 mm |
8.5 mm |
12 mm |
| 噪音級別 |
78 dB |
90 dB |
90 dB |
95 dB |
97 dB |
95 dB |
| 最大粘度 |
5,000 cps |
15,000 cps |
15,000 cps |
40,000 cps |
50,000 cps |
55,000 cps |
| 循環排量 |
15 cc |
80 cc |
400 cc |
2,278 cc |
3,000 cc |
7,000 cc |

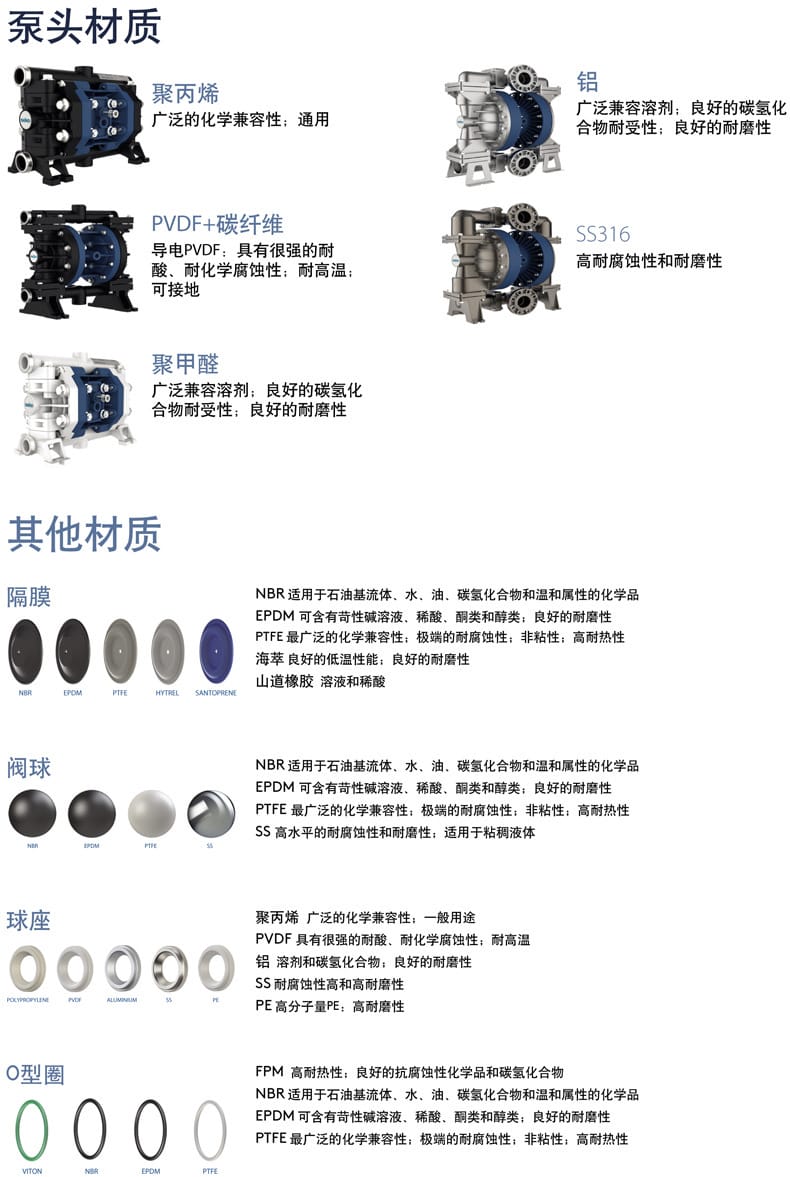

2.3 過流部件材質兼容性

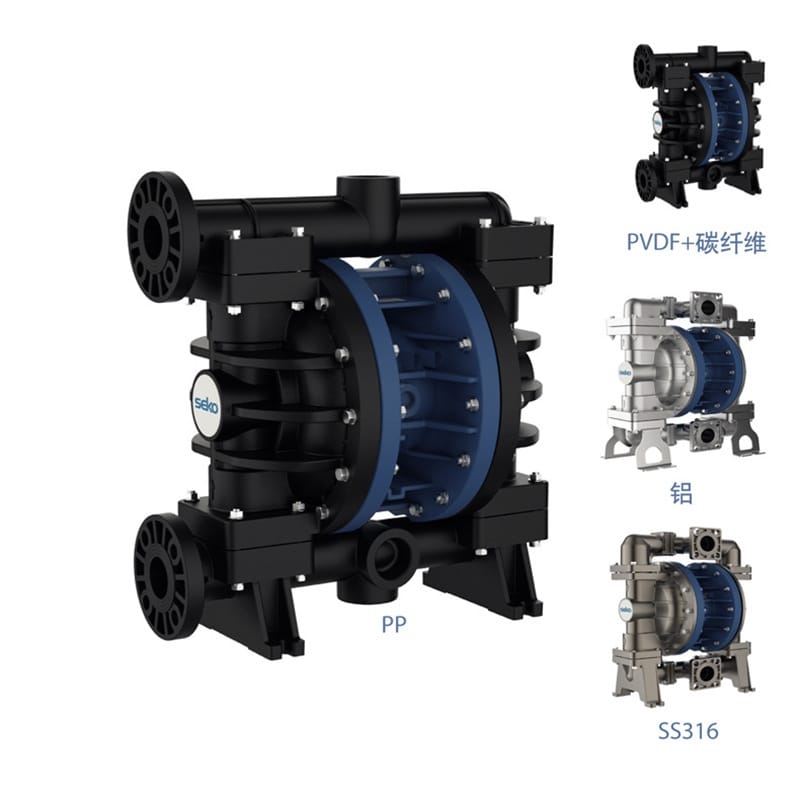

- 泵頭材質：

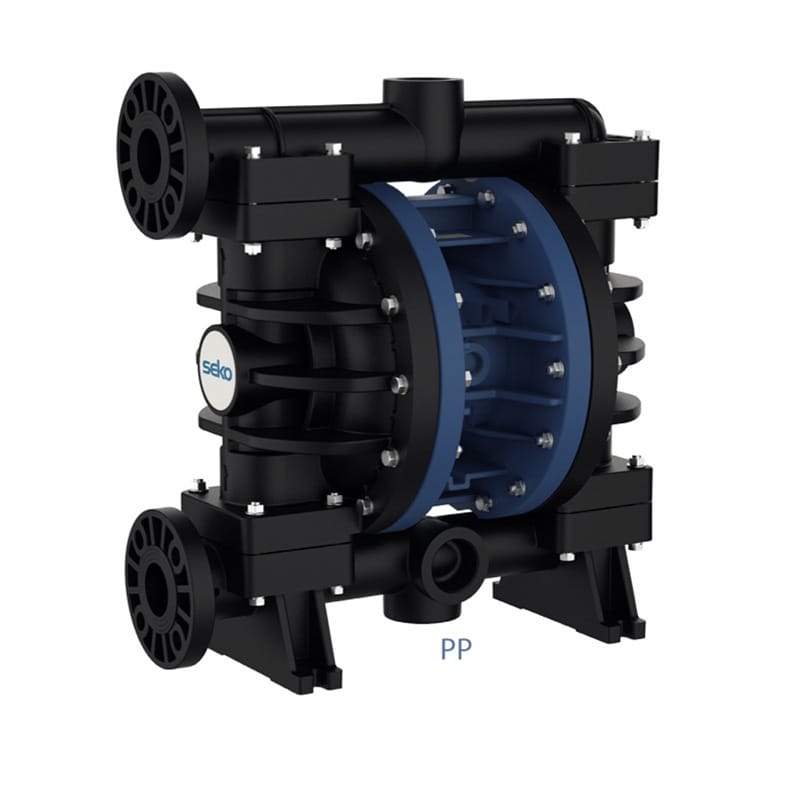

- PP (聚丙烯)：廣泛化學兼容性，通用型。
- PVDF+ 碳纖維：導電 PVDF，耐強酸、耐化學腐蝕，耐高溫，可接地。

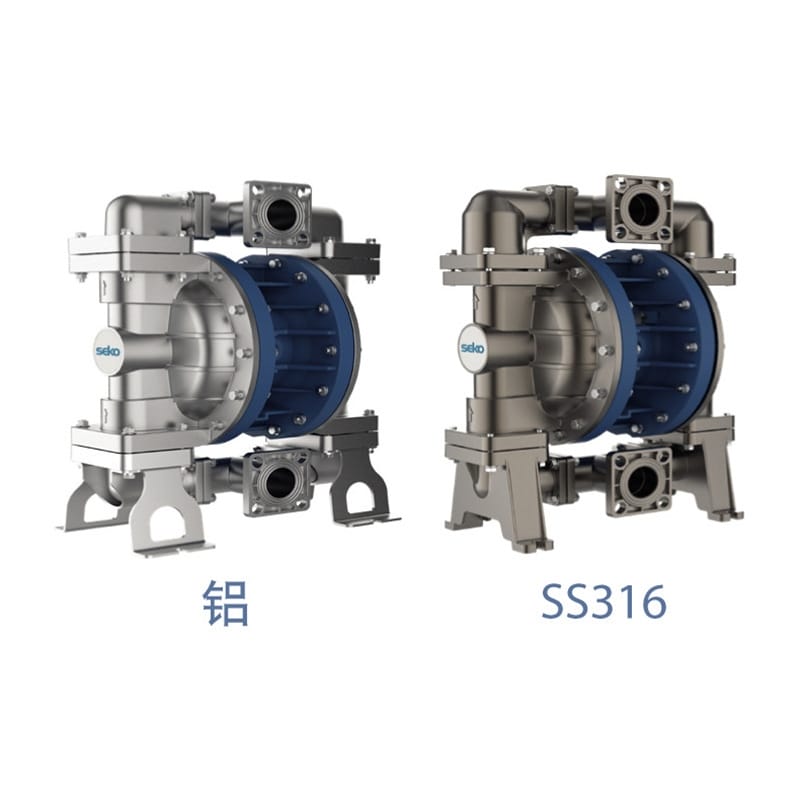

- SS316 (不銹鋼)：高耐腐蝕性和耐磨性。
- 鋁：溶劑和碳?xì)浠衔?，良好的耐磨性?/li>
- 聚甲醛 (POM)：廣泛兼容溶劑，良好的碳?xì)浠衔锬褪苄约澳湍バ浴?/li>
- 隔膜材質：NBR (石油基/水)、EPDM (苛性堿/稀酸)、PTFE (極端耐腐蝕/非粘性)、Hytrel (低溫/耐磨)、Santoprene (溶液/稀酸)。
- 閥球/閥座：可選 EDM、PTFE、SS、Polypropylene、PVDF、Aluminum、PE 等，根據流體特性選擇。
- O 型圈：FPM (高耐熱/抗腐蝕)、NBR、EPDM、PTFE、Viton。

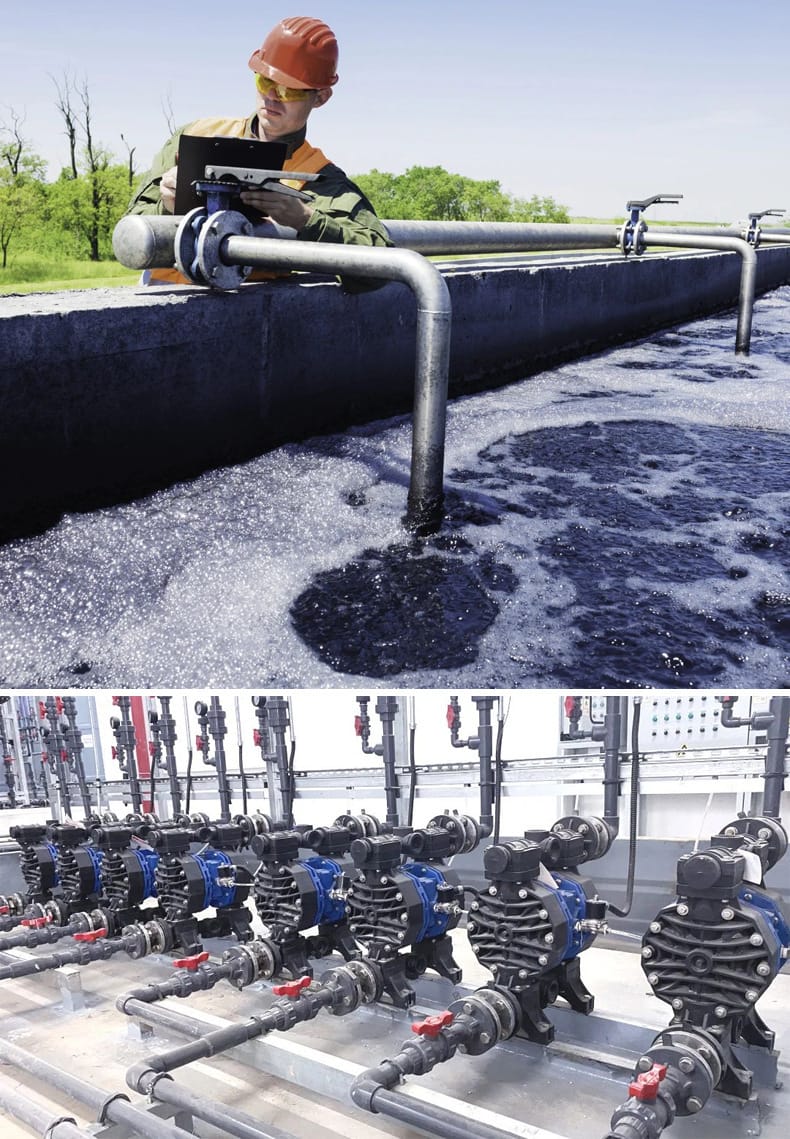

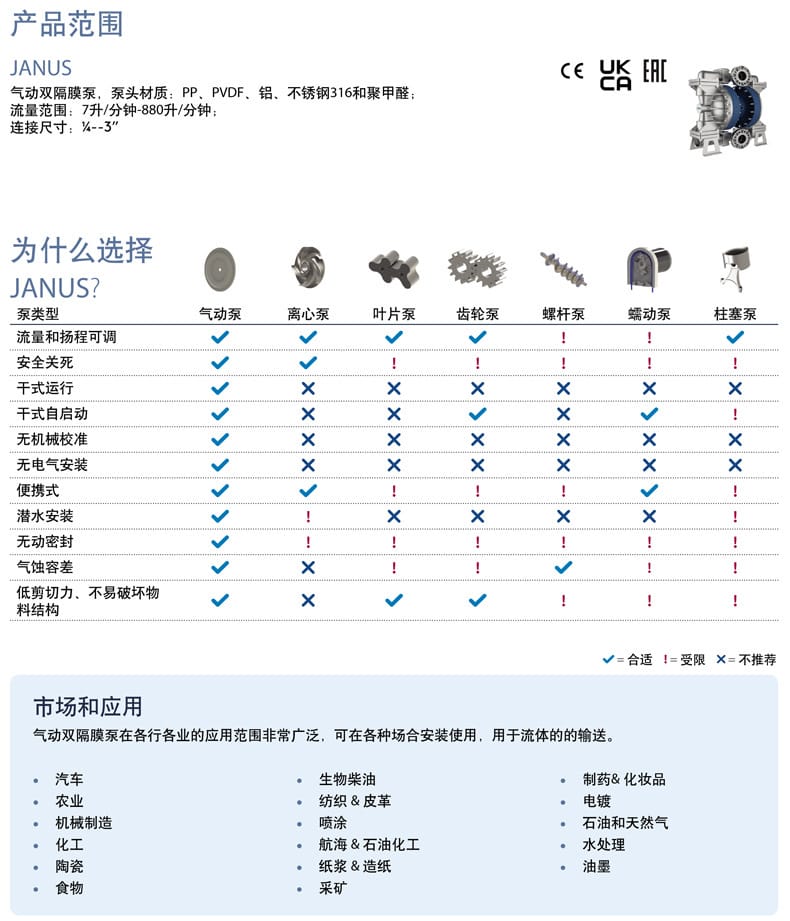

3. 應用行業
氣動雙隔膜泵應用范圍極其廣泛，適用于各行各業的各種場合流體輸送：
- 化工與石油：化工、石油化工、石油和天然氣、生物柴油、電鍍。
- 制造與工業：汽車、機械制造、陶瓷、采礦、紡織 & 皮革、油墨、紙漿 & 造紙。
- 環境與水處理：水處理、噴涂。
- 食品與醫藥：食物、制藥 & 化妝品。
- 其他：農業、航海。

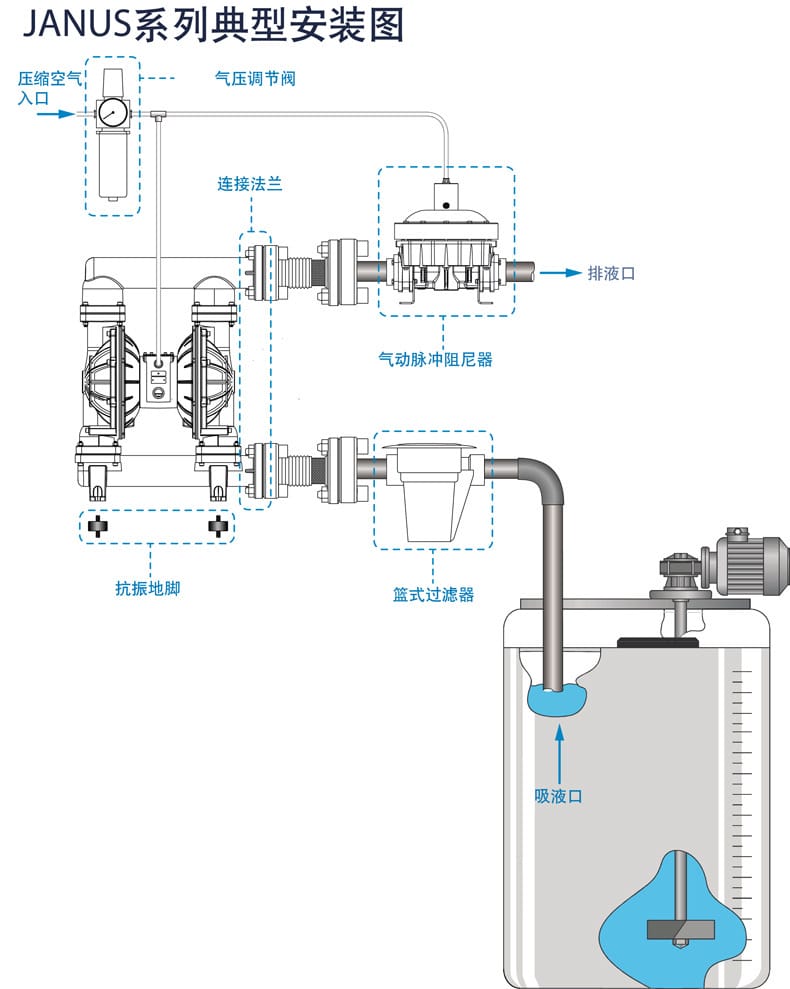

4. 安裝條件
為確保泵的高效運行和壽命，請遵循以下安裝條件：
- 氣源要求：提供清潔、干燥的壓縮空氣，需安裝氣壓調節閥以控制泵的運行壓力和流量。
- 管道連接：
- 入口管道應盡可能短且直，建議使用硬管以減少氣蝕。
- 出口管道需承受泵的最大壓力，建議安裝脈動阻尼器以減少振動和噪音。
- 輔助配件：
- 入口端：建議安裝籃式過濾器和底閥（吸液口），防止大顆粒雜質進入泵體。
- 出口端：建議安裝氣動脈沖阻尼器和抗振地腳。
- 排液口：預留排液口以便維護排空。
- 固定方式：泵體應固定在平整堅固的地面上，推薦使用抗振地腳。如需移動，可安裝在小型手推車上。
- 環境要求：避免極端溫度環境，確保通風良好以降低噪音影響。
5. 注意事項
- 材質選擇：務必根據輸送流體的化學性質（酸堿性、溶劑類型、溫度）選擇合適的泵頭、隔膜及密封件材質。例如，強腐蝕性流體推薦使用 PVDF 或 PTFE 材質。
- 粘度限制：不同型號支持的最大粘度不同（最高 55,000 cps），輸送高粘度流體時需確保氣源壓力充足，并參考性能曲線。
- 固體顆粒：輸送含固體顆粒流體時，顆粒直徑不得超過該型號允許的最大值，否則可能導致閥門堵塞或隔膜損壞。
- 氣源壓力：最大工作壓力通常為 8 bar，嚴禁超壓使用，以免損壞泵體或造成安全隱患。
- 干運行：雖然支持干式運行，但長期干運行可能會加速隔膜磨損，建議定期檢查。
- 噪音防護：部分大流量型號噪音可達 97 dB，操作人員應佩戴聽力保護裝置，或采取隔音措施。
- 維護保養：定期檢查隔膜、閥球及閥座磨損情況。全螺栓設計便于拆卸維護，建議使用原廠備件以確保密封性能。

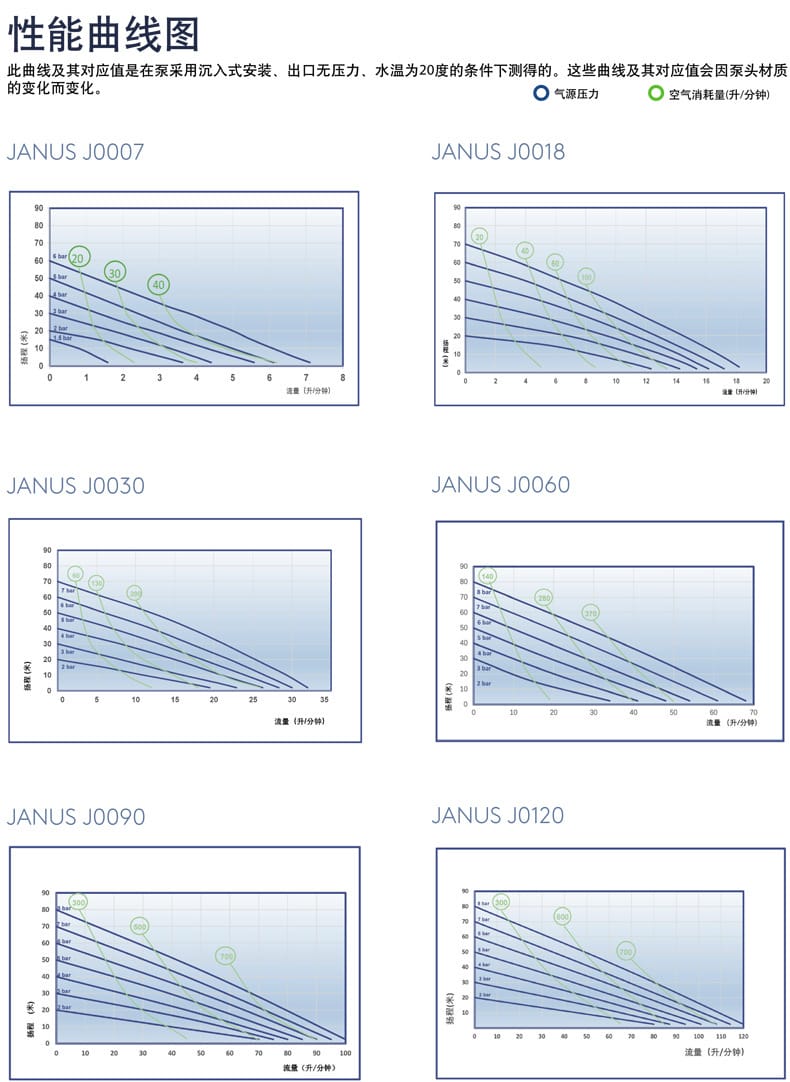

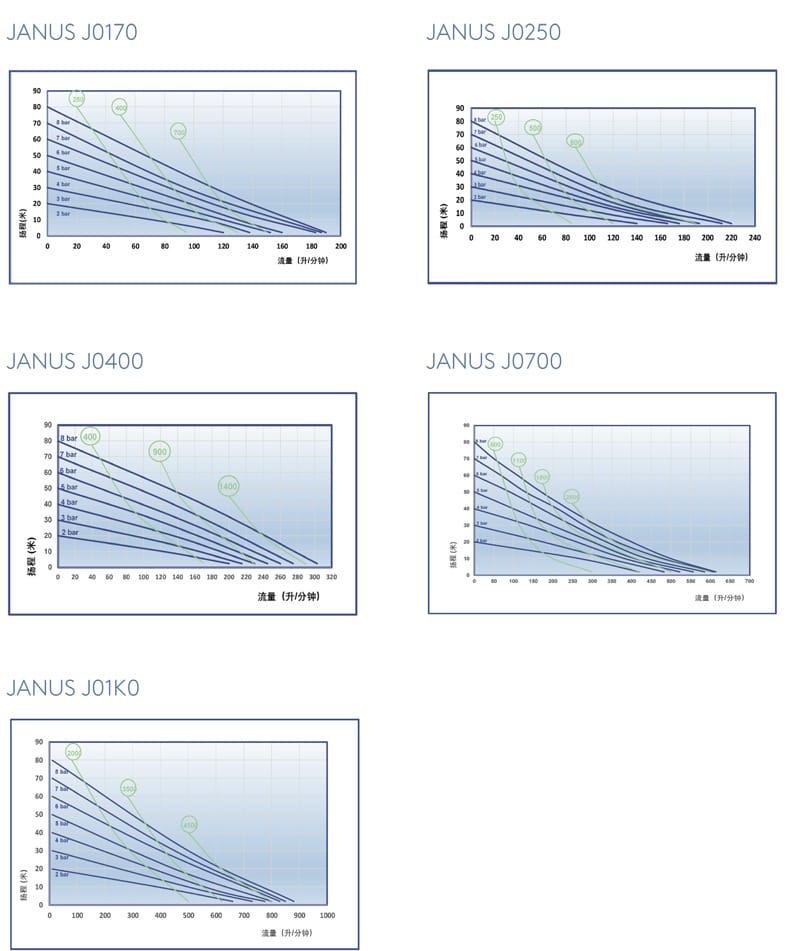

- 性能曲線：實際流量和揚程受氣源壓力、流體粘度、揚程高度及管道阻力影響，請參考具體型號的性能曲線圖進行選型。
注：本產品由 SEKO (賽高) 制造，隸屬于 Lasatec 工業控股集團，通過 ISO9001, 140001 及 45001 認證，產品出廠前均經過 100% 測試。
