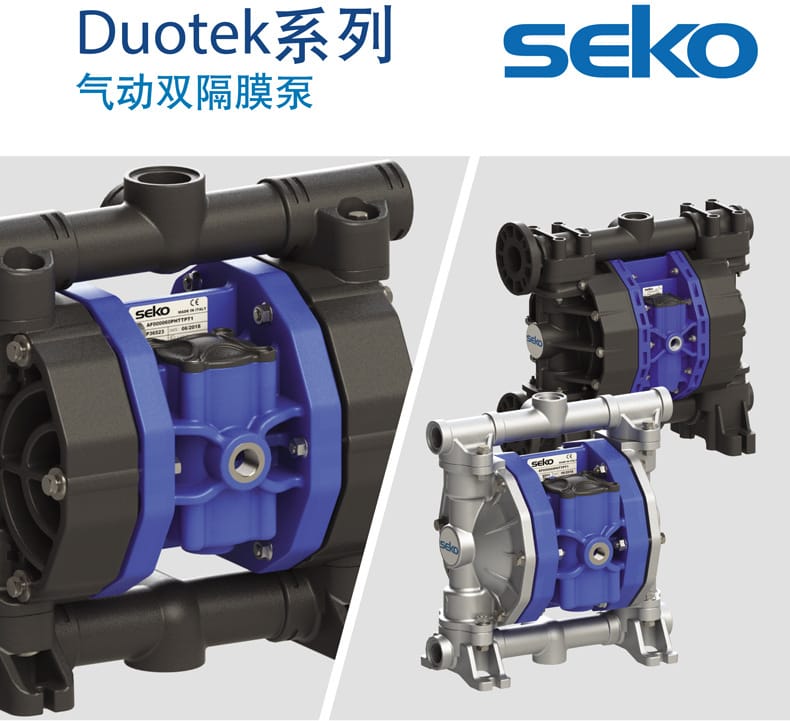

賽高 (SEKO) Duotek 系列氣動雙隔膜泵產品說明書

1. 產品概述

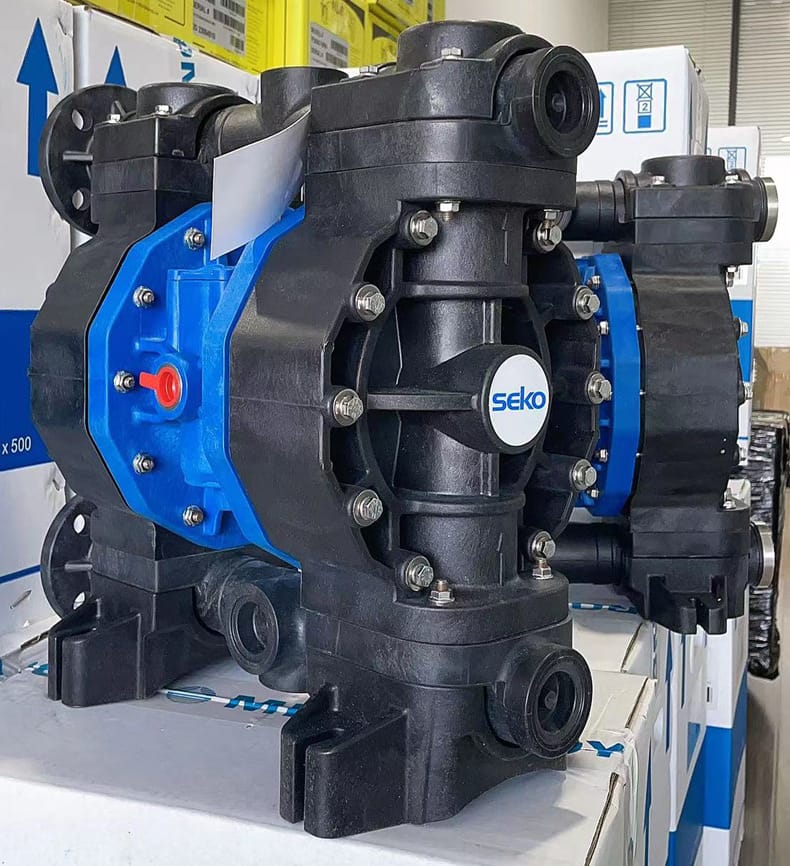

品牌：賽高 (SEKO) 系列：Duotek 系列氣動雙隔膜泵 型號示例：AF250 型 (1-1/4" 雙隔膜化工輸送泵) 認證：CE 認證，ATEX 防爆認證 (Ex II 3/3 GD c IIB T135°C)

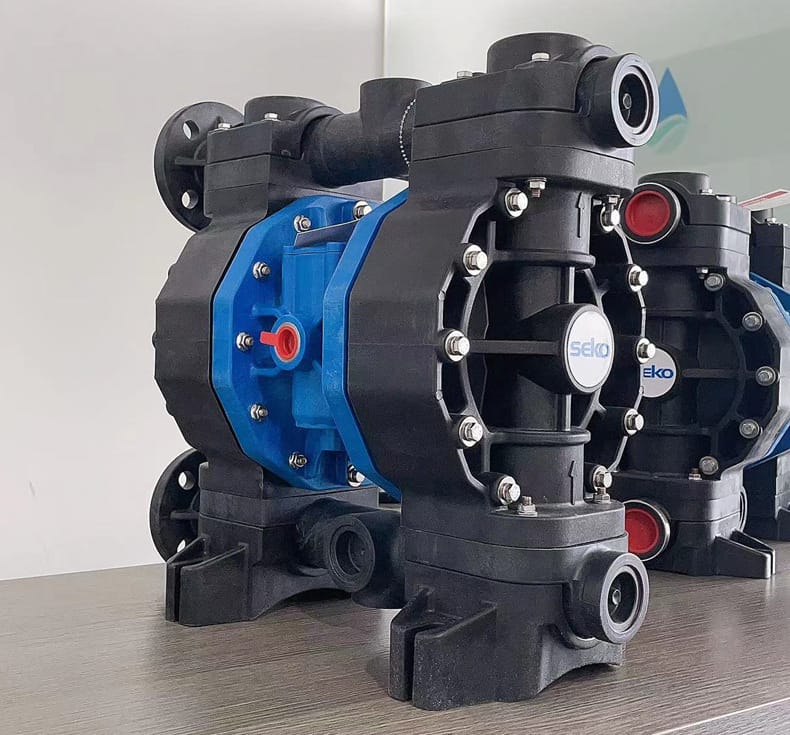

本產品是一款高性能氣動雙隔膜泵，適用于各種化學流體的輸送。泵頭材質多樣，涵蓋 PP、PVDF、鋁、不銹鋼 316 和共聚甲醛，能夠滿足不同工況下的耐腐蝕、耐磨及衛生要求。流量范圍覆蓋 8 升/分鐘至 1050 升/分鐘，具備干式運行、自吸能力強、無電氣安裝等特點。

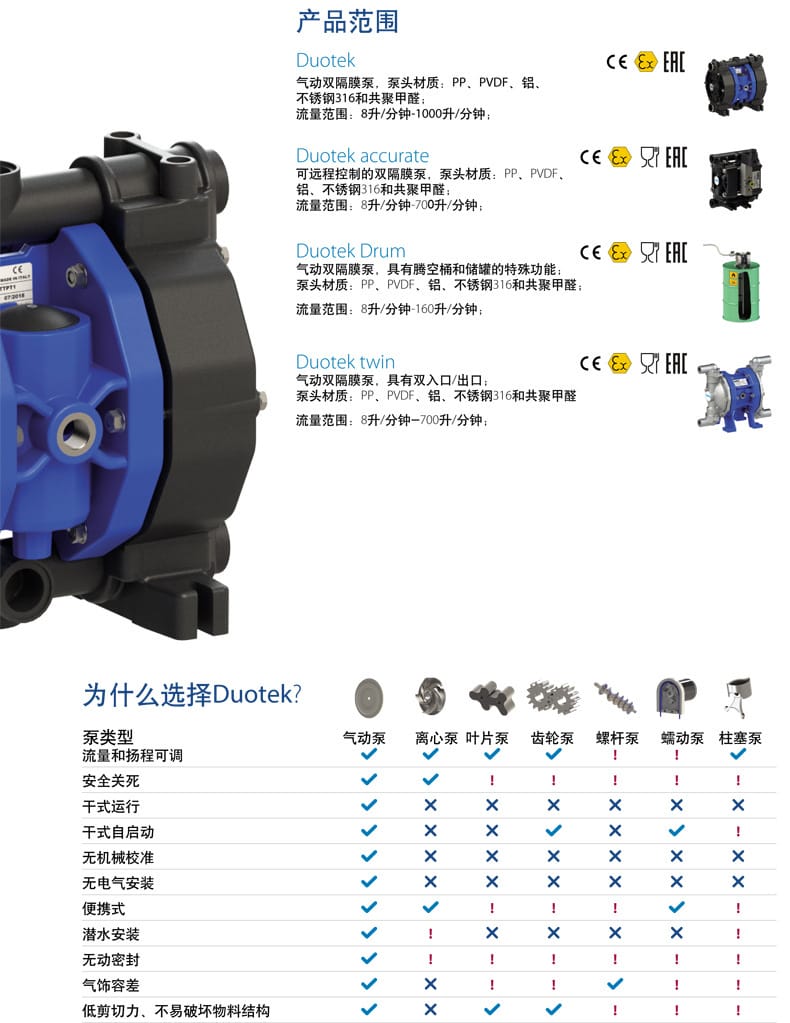

2. 核心特點

流量與揚程可調：通過調節氣源壓力即可線性調節流量和壓力。
安全關死特性：出口關閉時泵會自動停止，不會損壞泵體，無需泄壓閥。
干式運行能力：允許空轉，不會損壞泵件，適合間歇性工作。
自吸能力強：干抽自吸高度最高可達 6 米，濕抽最高可達 9.8 米。
無電氣安裝：純氣動驅動，無電機，適用于防爆區域，無需電源。
便攜式設計：結構緊湊，重量輕，易于移動和安裝。
低剪切力：溫和輸送，不易破壞物料結構，適合敏感流體。
氣飾容差：對壓縮空氣質量要求相對寬松，適應性強。

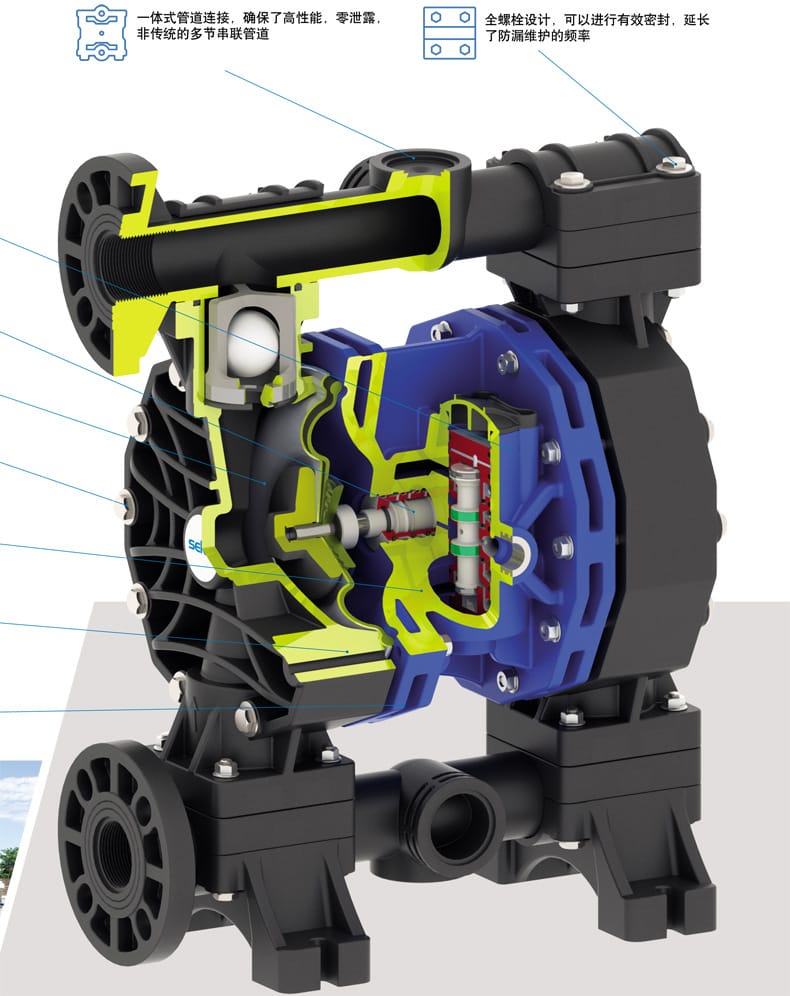

零泄露設計：一體式管道連接，全螺栓設計，確保有效密封。

3. 技術參數

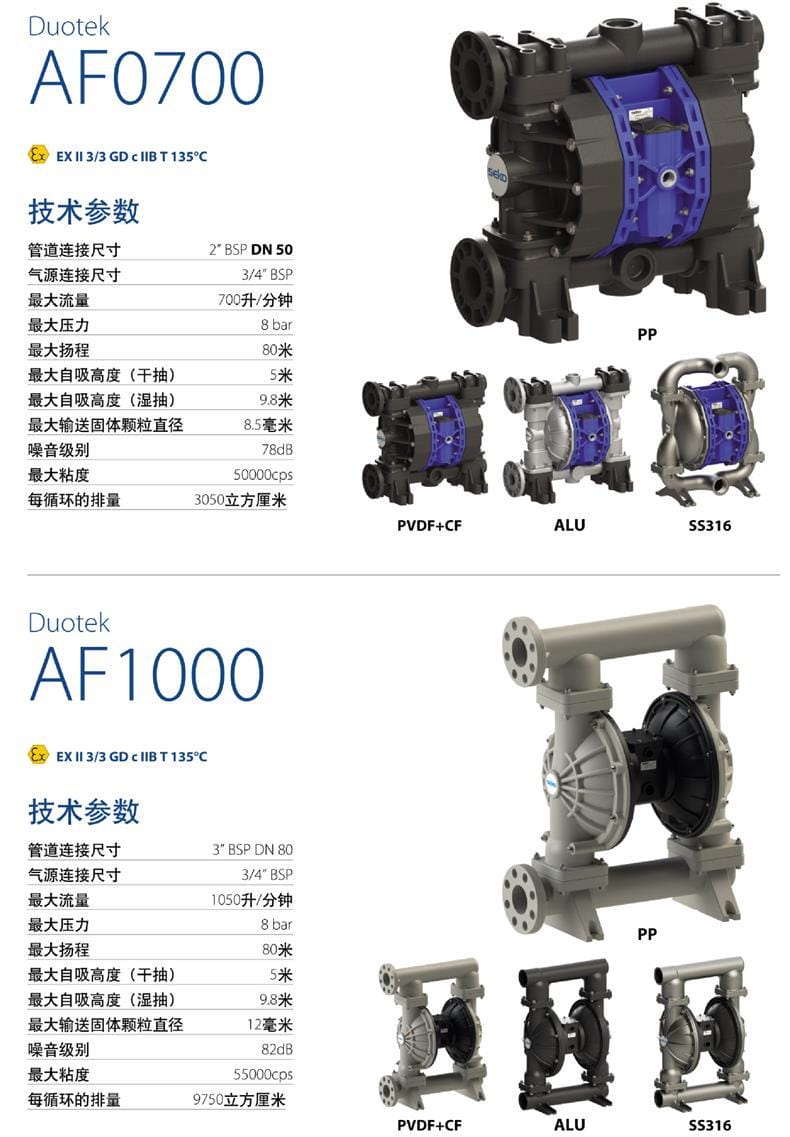

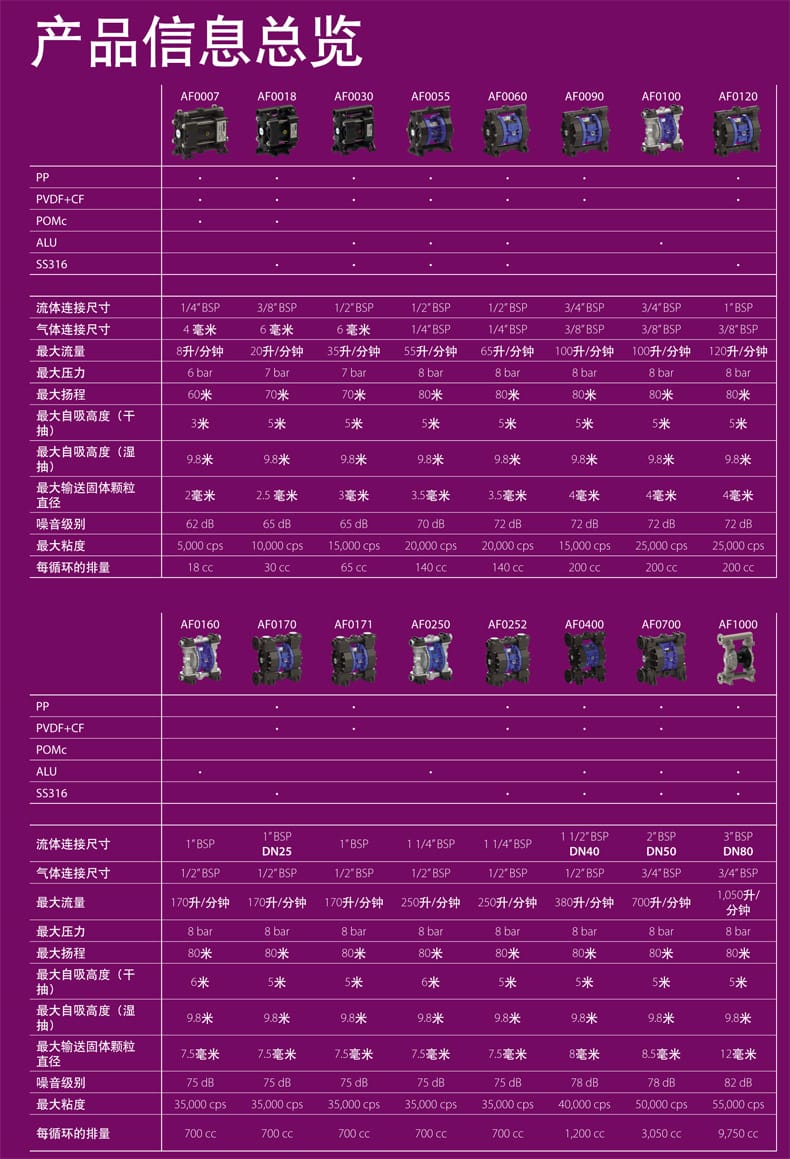

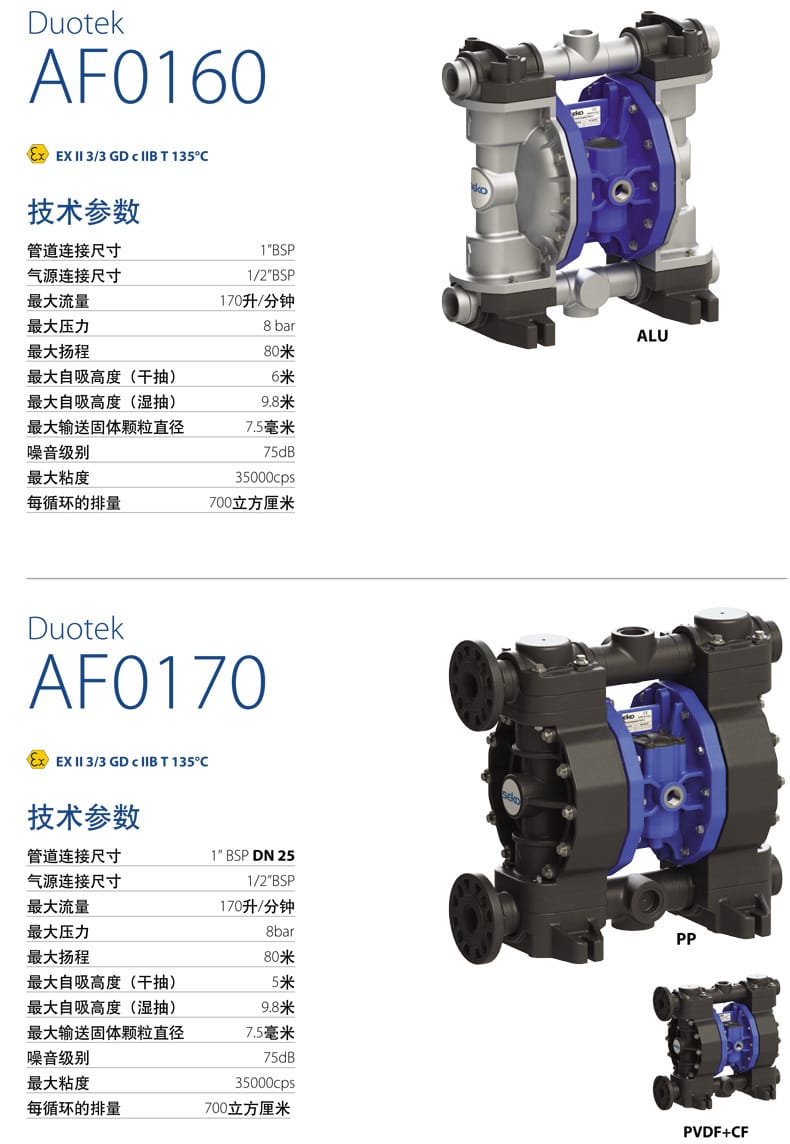

3.1 系列范圍參數 (AF0007 - AF1000)

參數項目	范圍/規格
最大流量	8 L/min - 1050 L/min
最大壓力	6 bar - 8 bar
最大揚程	60 m - 80 m
最大自吸高度 (干抽)	3 m - 6 m
最大自吸高度 (濕抽)	9.8 m
最大輸送固體顆粒直徑	2 mm - 12 mm
最大粘度	5,000 cps - 55,000 cps
噪音級別	62 dB - 82 dB
流體連接尺寸	1/4" BSP - 3" BSP / DN25 - DN80
氣體連接尺寸	4 mm - 3/4" BSP

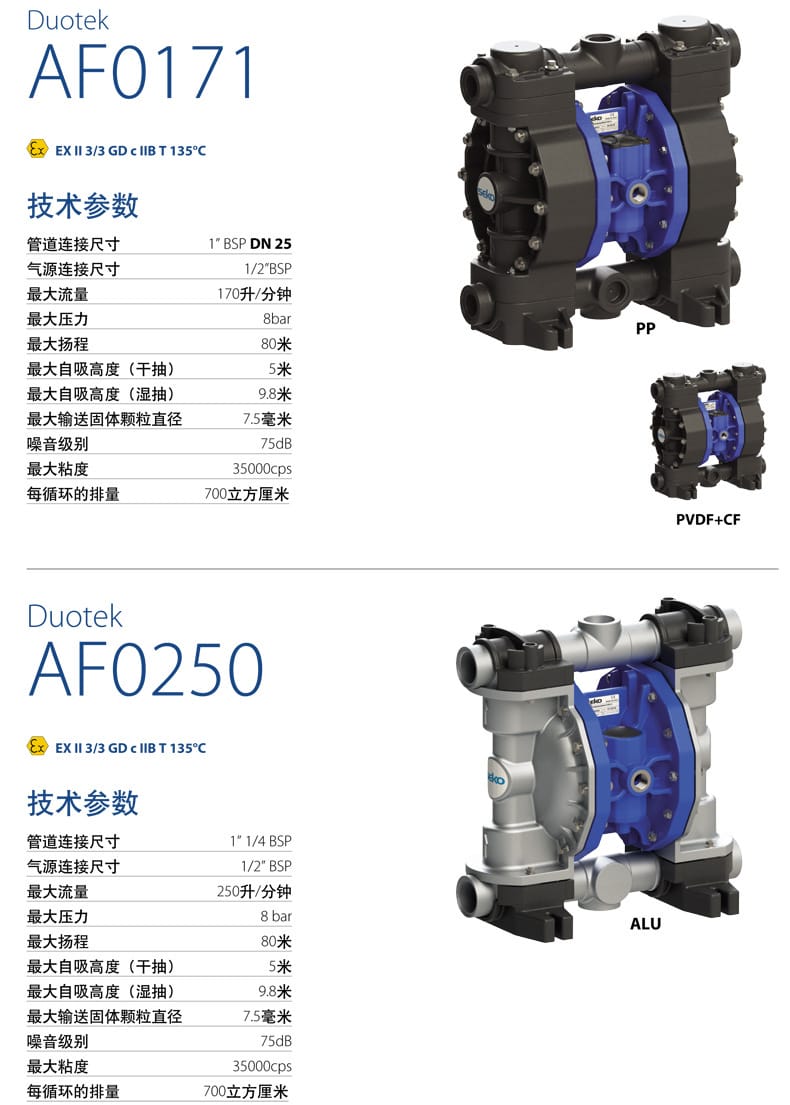

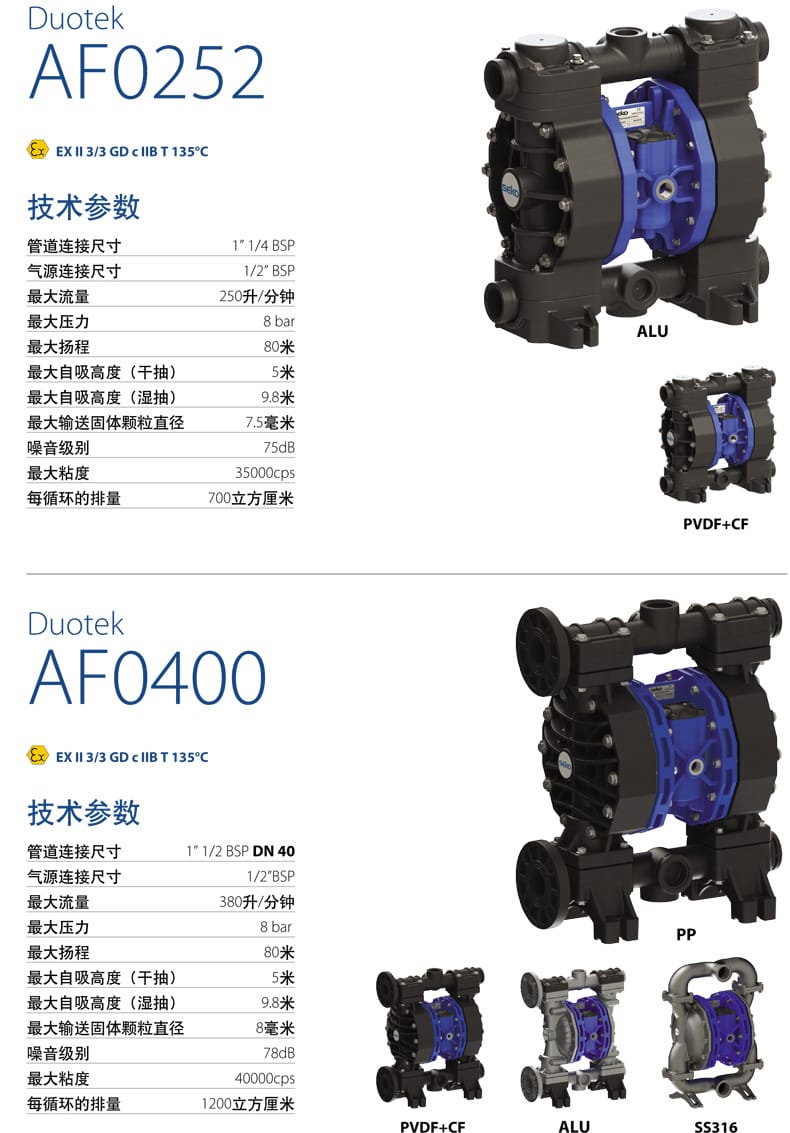

3.2 重點型號 AF250 技術參數

參數項目	規格數值
型號	AF0250 / AF0252
最大流量	250 L/min
最大壓力	8 bar
最大揚程	80 m
流體連接尺寸	1-1/4" BSP
氣源連接尺寸	1/2" BSP
最大自吸高度 (干抽)	5 m
最大自吸高度 (濕抽)	9.8 m
最大輸送固體顆粒直徑	7.5 mm
噪音級別	75 dB
最大粘度	35,000 cps
每循環排量	700 cc
防爆等級	Ex II 3/3 GD c IIB T135°C

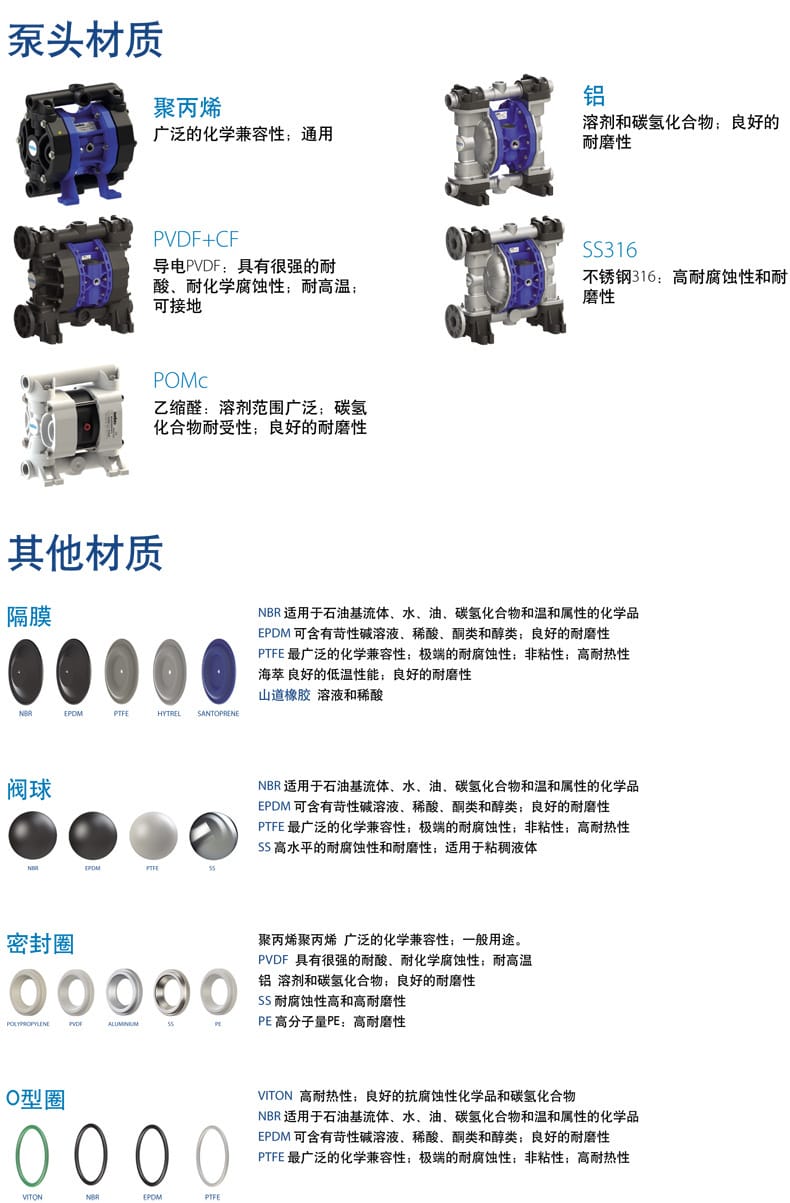

4. 材質選項

4.1 泵頭材質

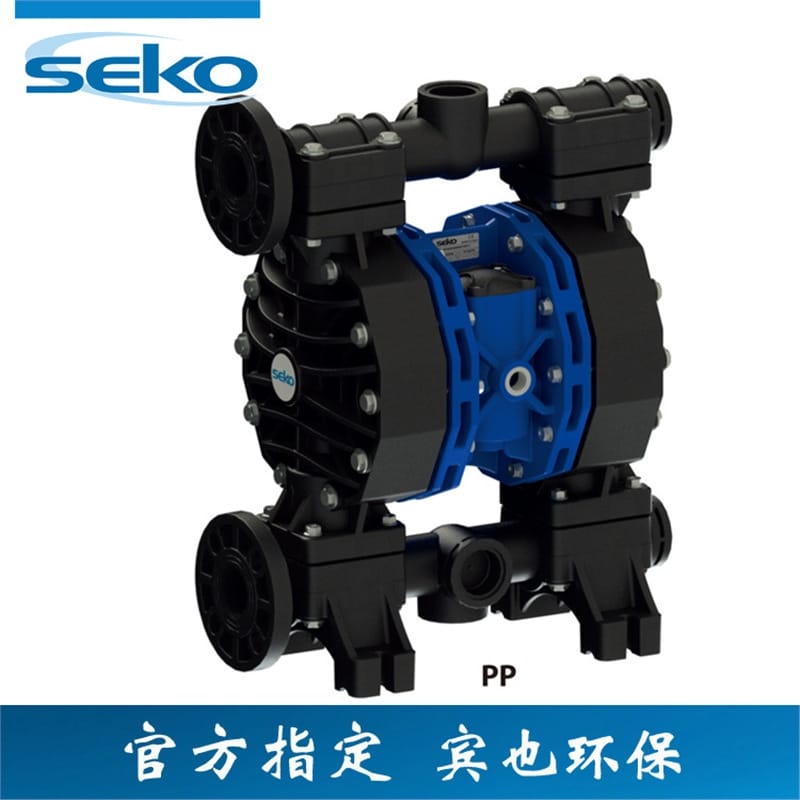

PP (聚丙烯)：廣泛的化學兼容性，通用型，適用于溶劑和碳氫化合物，耐磨性良好。
PVDF+CF (聚偏二氟乙烯 + 碳纖維)：導電 PVDF，耐酸、耐化學腐蝕性極強，耐高溫，可接地。

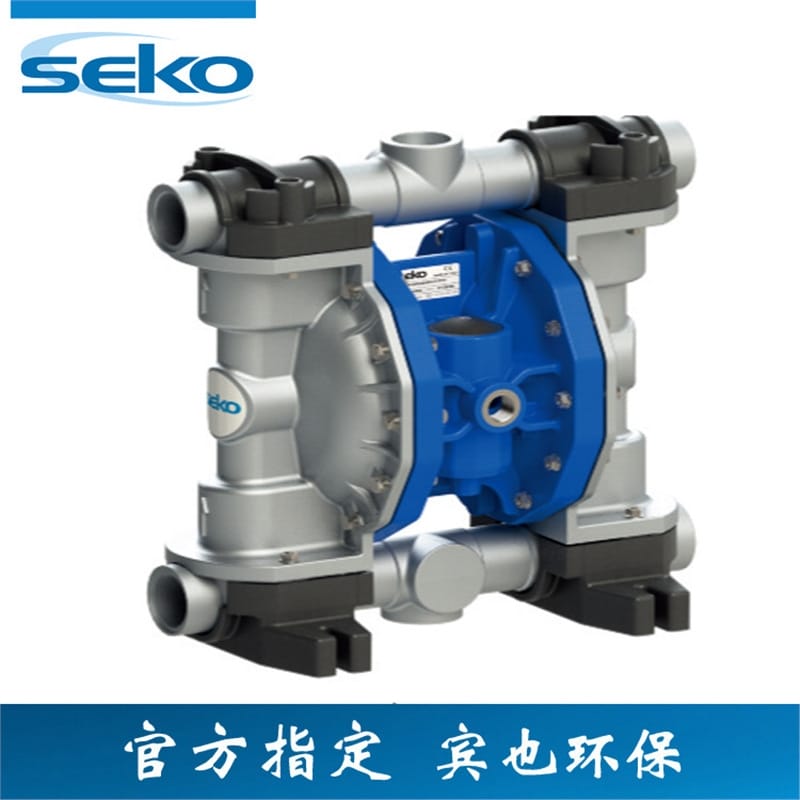

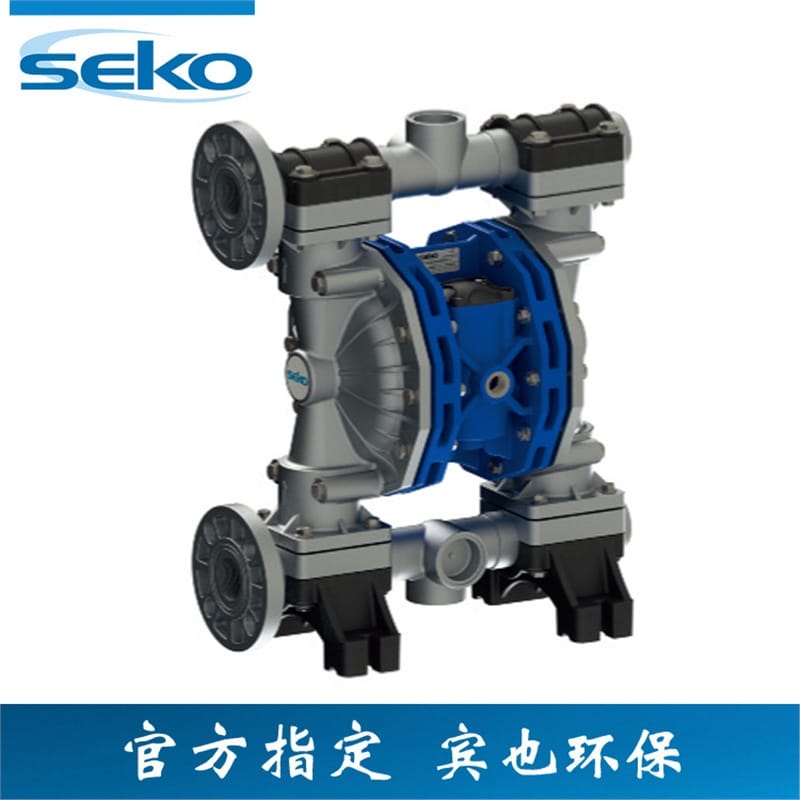

ALU (鋁)：適用于溶劑和碳氫化合物，耐磨性良好。

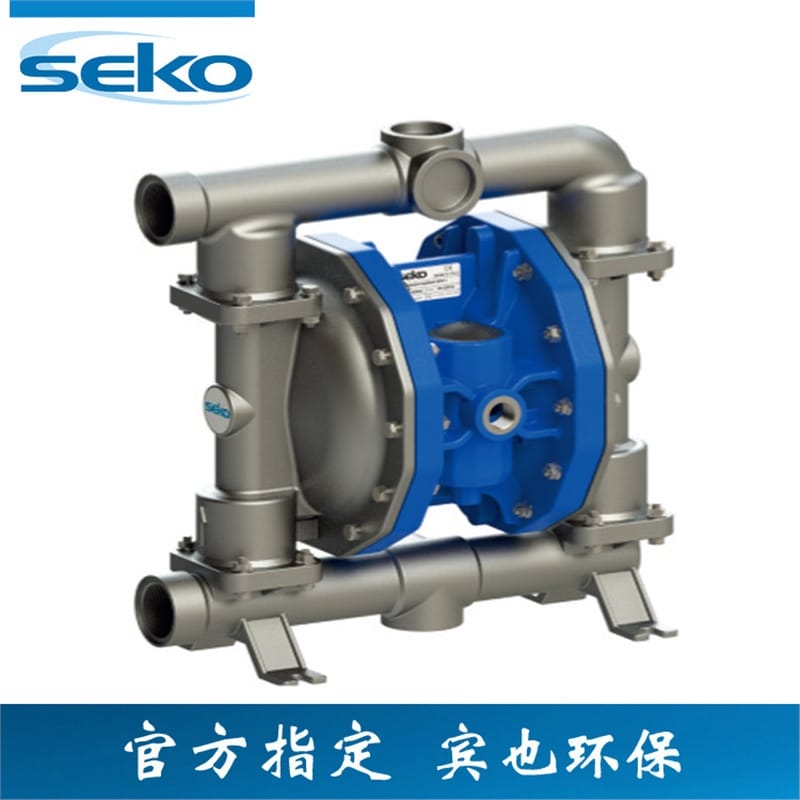

SS316 (不銹鋼 316)：高耐腐蝕性和耐磨性，適用于高要求工況。
POMc (共聚甲醛)：溶劑范圍廣泛，碳氫化合物耐受性，耐磨性良好。

4.2 隔膜材質

PTFE (特氟龍)：最廣泛的化學兼容性，極端耐腐蝕，非粘性，高耐熱性。
NBR (丁腈橡膠)：適用于石油基流體、水、油、碳氫化合物及溫和化學品。
EPDM (三元乙丙橡膠)：適用于苛性堿溶液、稀酸、酮類和醇類，耐磨性良好。
Hytrel (海萃)：良好的低溫性能，耐磨性良好。
Santoprene (山道橡膠)：適用于溶液和稀酸。

4.3 閥球與密封

閥球：PTFE (耐腐蝕)、SS316 (高耐磨/粘稠液體)、NBR/EPDM (通用)。
密封圈 (O 型圈)：Viton (高耐熱/抗腐蝕)、NBR (石油基)、EPDM (堿/酸)、PTFE (極端耐腐蝕)。

5. 應用行業

化工行業：酸堿溶劑輸送、腐蝕性液體轉移。
水處理行業：污水輸送、污泥處理、添加劑投加。
制藥與化妝品：低剪切力輸送敏感物料、衛生級流體轉移。
陶瓷與電鍍：含顆粒漿料輸送、電鍍液循環。
采礦與冶金：礦漿輸送、磨損性液體處理。
食品行業：符合材質要求的食品原料輸送 (需確認具體材質認證)。

6. 安裝條件

氣源要求：需提供潔凈、干燥的壓縮空氣，建議壓力不超過 8 bar，需安裝空氣調節三聯件 (過濾、減壓、潤滑)。
管道連接：
- 進出口管道應獨立支撐，避免管道重量壓在泵體上。
- 進口管道應盡量短且直，減少彎頭，以保證自吸性能。
- 確保連接尺寸匹配 (如 BSP 螺紋或法蘭)，密封件安裝到位。
接地要求：輸送易燃流體或使用導電材質泵頭 (如 PVDF+CF) 時，泵體必須可靠接地，防止靜電積聚。
安裝環境：
- 安裝在平整、穩固的基礎上，減少振動。
- 防爆區域安裝需符合 ATEX Zone 2 區防爆要求。
- 保持環境通風，避免高溫或冰凍環境影響泵性能。
消音器：建議在排氣口安裝消音器，以降低噪音并防止異物進入。
