賽高 (SEKO) JANUS 系列氣動雙隔膜泵產品手冊

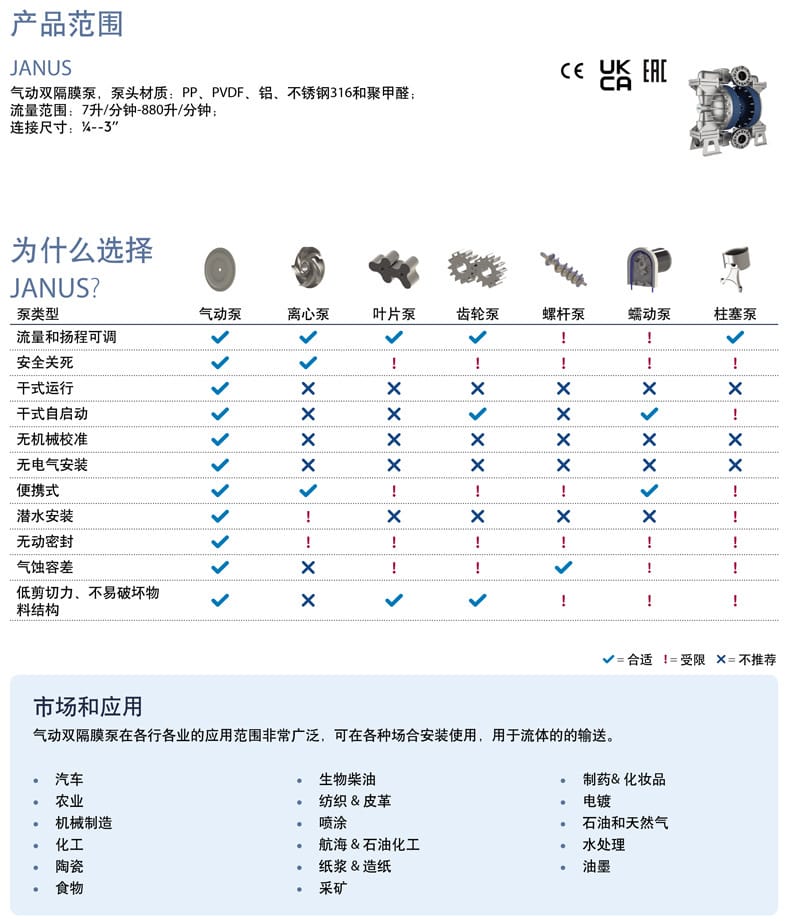

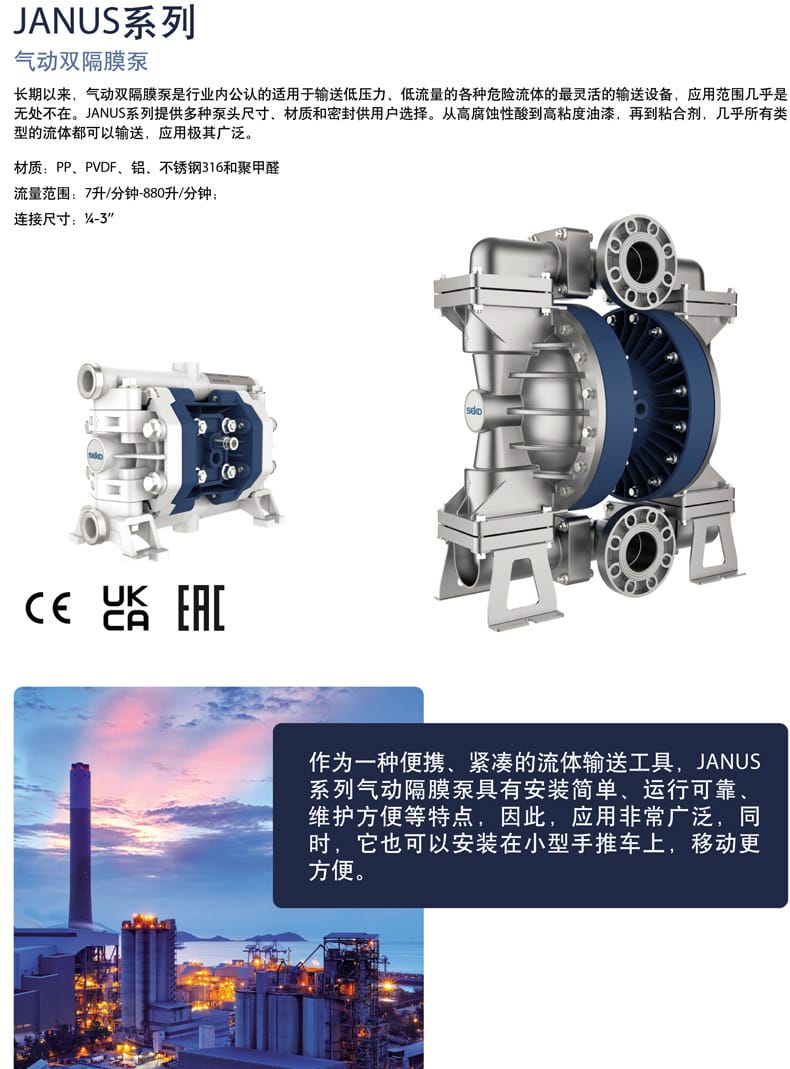

1. 產品概述
賽高 (SEKO) JANUS 系列氣動雙隔膜泵是行業內公認的適用于輸送低壓力、低流量各種危險流體的靈活輸送設備。該系列提供多種泵頭尺寸、材質和密封選項，從高腐蝕性酸到高粘度油漆、粘合劑，幾乎所有類型的流體均可輸送。JANUS 系列設計緊湊、便攜，安裝簡單，運行可靠，維護方便，廣泛應用于全球 120 多個國家和地區。

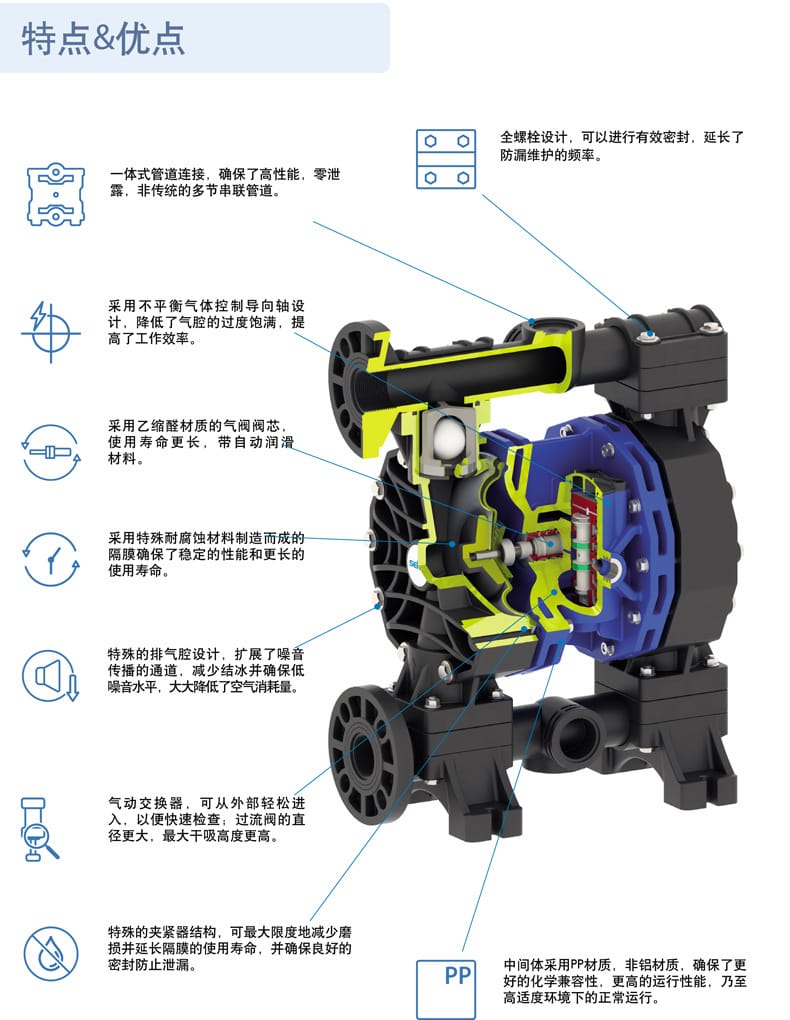

2. 核心特點
- 安全可靠：無機械密封，杜絕泄漏風險；可安全關死，無需泄壓閥。
- 運行靈活：流量和揚程可調；支持干式運行和干式自啟動。
- 安裝便捷：無電氣安裝要求，便攜式設計，可安裝在手推車上移動。
- 性能卓越：低剪切力，不易破壞物料結構；氣蝕容差高；噪音水平低。
- 耐用設計：全螺栓設計有效密封，延長防漏維護頻率；一體式管道連接確保零泄露。
- 高效氣路：不平衡氣體控制導向軸設計，降低氣腔過度飽滿，提高工作效率；特殊排氣腔設計減少結冰。
- 維護方便：氣動交換器可從外部輕松進入，快速檢查；過流閥直徑大，最大干吸高度高。
3. 技術參數

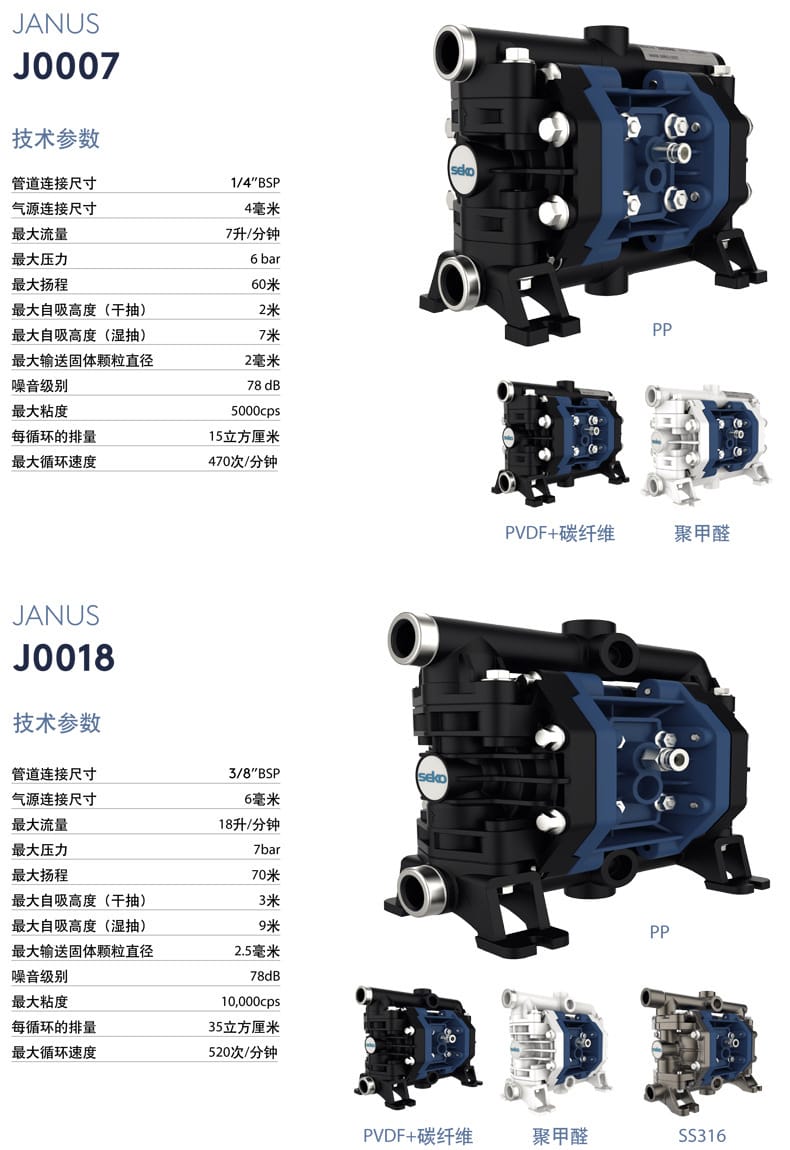

3.1 重點型號 J0018 參數
| 參數項 |
數值/規格 |
| 管道連接尺寸 |
3/8" BSP |
| 氣源連接尺寸 |
6 毫米 |
| 最大流量 |
18 升/分鐘 |
| 最大壓力 |
7 bar |
| 最大揚程 |
70 米 |
| 最大自吸高度 (干抽) |
3 米 |
| 最大自吸高度 (濕抽) |
9 米 |
| 最大輸送固體顆粒直徑 |
2.5 毫米 |
| 噪音級別 |
78 dB |
| 最大粘度 |
10,000 cps |
| 每循環排量 |
35 立方厘米 |
| 最大循環速度 |
520 次/分鐘 |

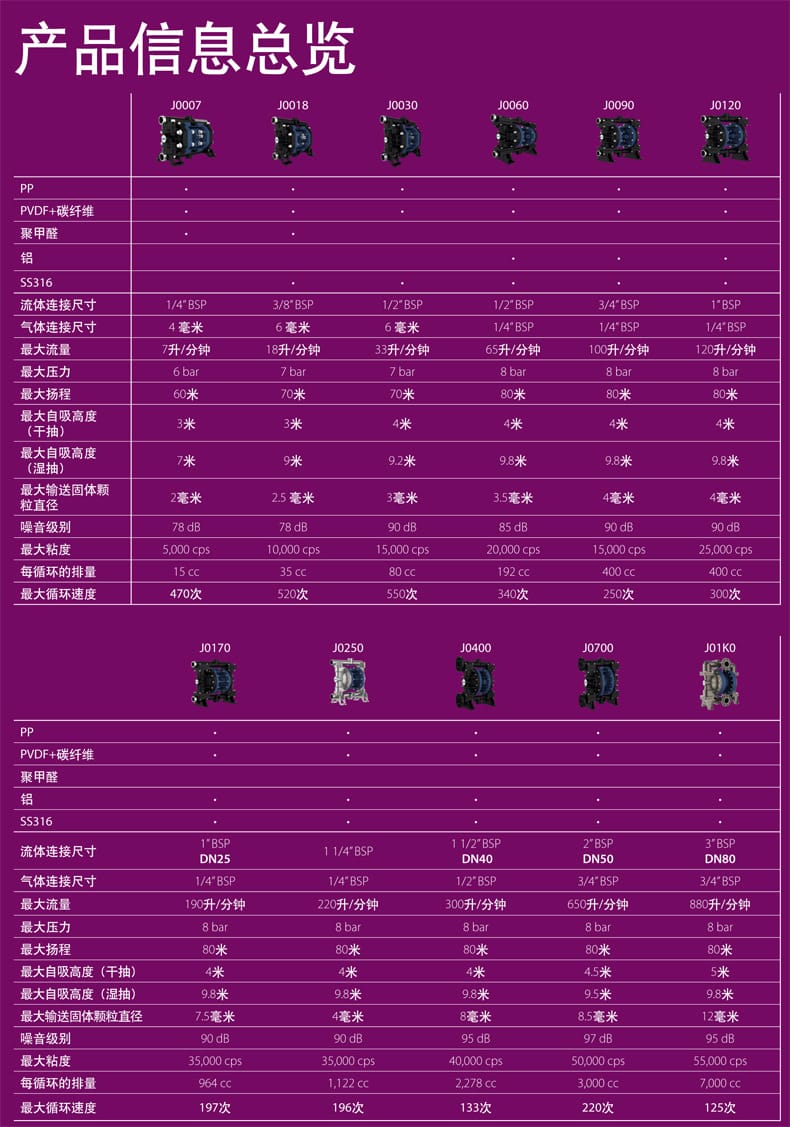

3.2 JANUS 全系列規格概覽
| 型號 |
流體連接 |
氣體連接 |
最大流量 (L/min) |
最大壓力 (bar) |
最大揚程 (m) |
干吸高度 (m) |
濕吸高度 (m) |
固體顆粒 (mm) |
噪音 (dB) |
最大粘度 (cps) |
| J0007 |
1/4" BSP |
4 mm |
7 |
6 |
60 |
2-3 |
7 |
2 |
78 |
5,000 |
| J0018 |
3/8" BSP |
6 mm |
18 |
7 |
70 |
3 |
9 |
2.5 |
78 |
10,000 |
| J0030 |
1/2" BSP |
6 mm |
33 |
7 |
70 |
4 |
9.2 |
3 |
90 |
15,000 |
| J0060 |
1/2" BSP |
1/4" BSP |
65 |
8 |
80 |
4 |
9.8 |
3.5 |
85 |
20,000 |
| J0090 |
3/4" BSP |
1/4" BSP |
100 |
8 |
80 |
4 |
9.8 |
4 |
90 |
15,000 |
| J0120 |
1" BSP |
1/4" BSP |
120 |
8 |
80 |
4 |
9.8 |
4 |
90 |
25,000 |
| J0170 |
1" BSP |
1/4" BSP |
190 |
8 |
80 |
4 |
9.8 |
7.5 |
90 |
35,000 |
| J0250 |
1-1/2" BSP |
1/4" BSP |
220 |
8 |
80 |
4 |
9.8 |
4 |
90 |
35,000 |
| J0400 |
2" BSP |
1/2" BSP |
300 |
8 |
80 |
4 |
9.8 |
8 |
95 |
40,000 |
| J0700 |
3" BSP |
3/4" BSP |
650 |
8 |
80 |
4.5 |
9.5 |
8.5 |
97 |
50,000 |
| J01K0 |
DN80 |
3/4" BSP |
880 |
8 |
80 |
5 |
9.8 |
12 |
95 |
55,000 |

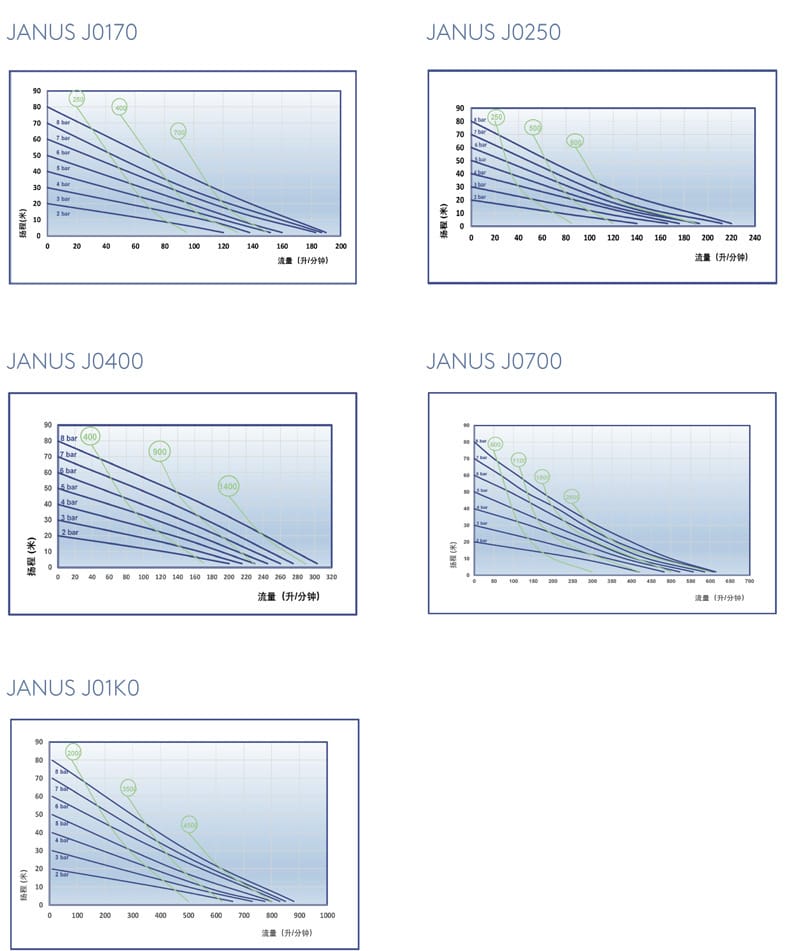

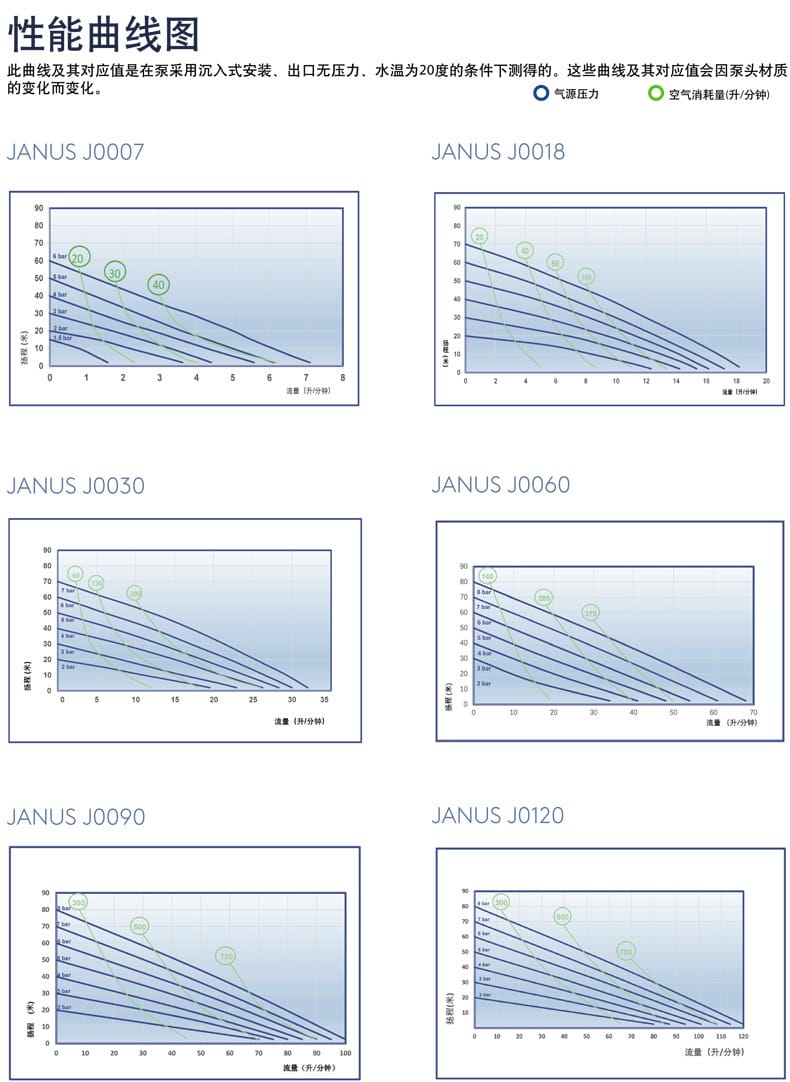

> 注：性能曲線值是在泵采用沉入式安裝、出口無壓力、水溫為 20 度的條件下測得，具體值會因泵頭材質變化而略有不同。

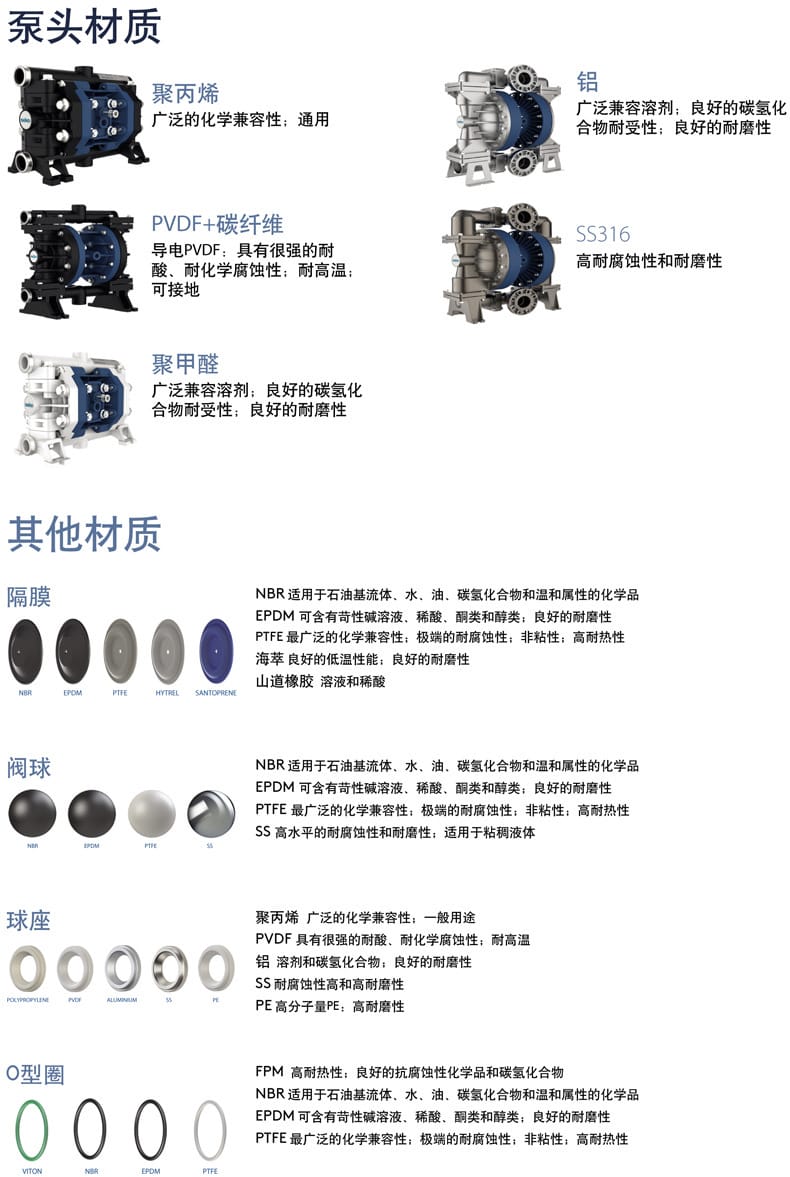

4. 材質兼容性

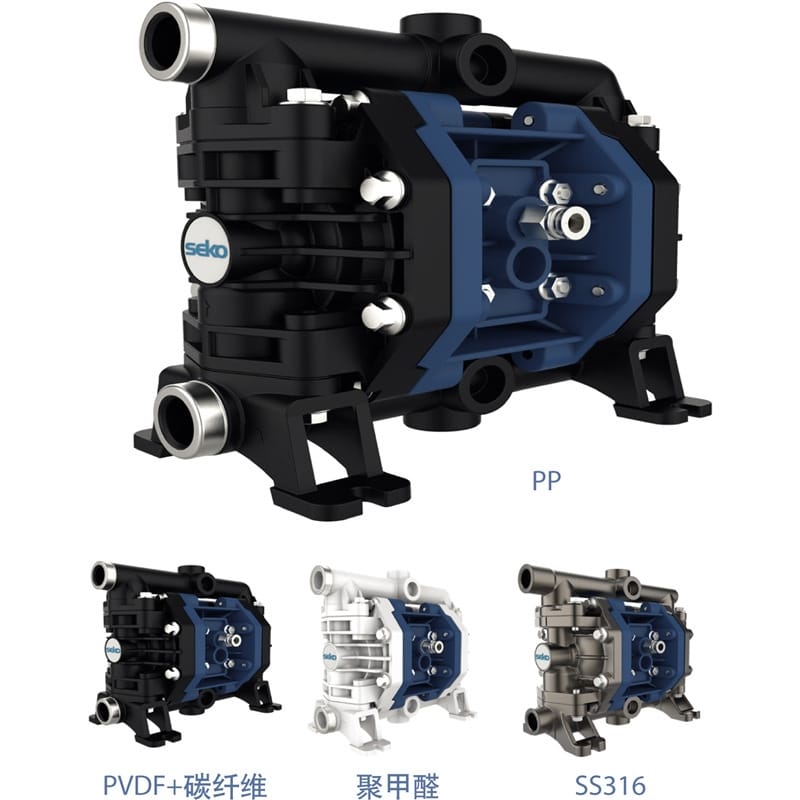

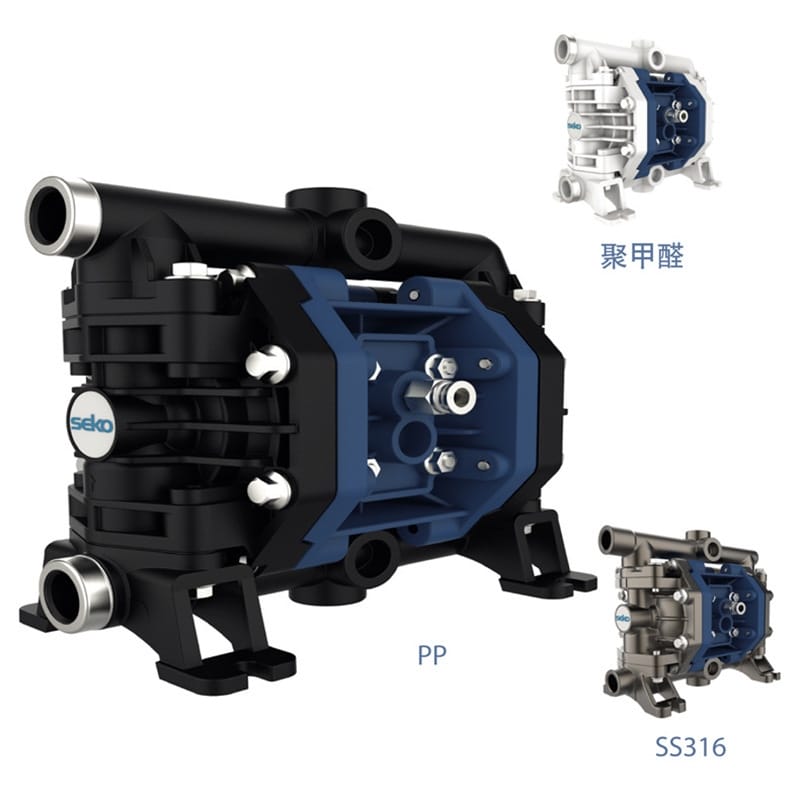

4.1 泵頭材質

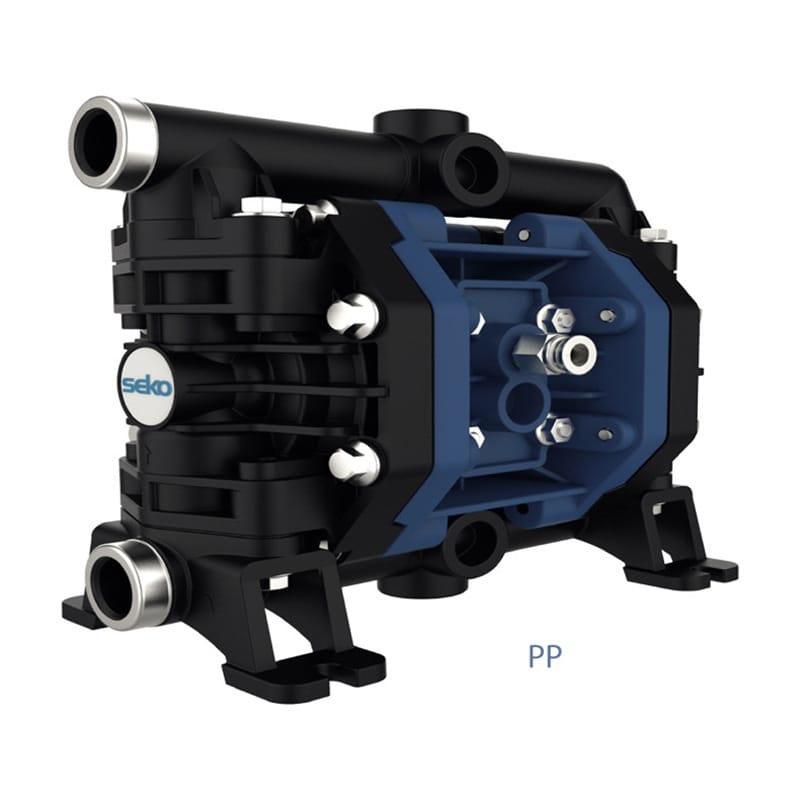

- PP (聚丙烯)：廣泛的化學兼容性，通用型。
- PVDF+ 碳纖維：導電 PVDF，具有很強的耐酸、耐化學腐蝕性，耐高溫，可接地。
- 聚甲醛 (POM)：廣泛兼容溶劑，良好的碳?xì)浠衔锬褪苄?，良好的耐磨性?/li>
- 鋁：適用于溶劑和碳?xì)浠衔?，良好的耐磨性?/li>
- SS316 (不銹鋼)：高耐腐蝕性和高耐磨性，適用于粘稠液體。
4.2 隔膜材質
- NBR：適用于石油基流體、水、油、碳?xì)浠衔锖蜏睾蛯傩缘幕瘜W(xué)品。
- EPDM：可含有苛性堿溶液、稀酸、酮類和醇類，良好的耐磨性。
- PTFE：最廣泛的化學兼容性，極端的耐腐蝕性，非粘性，高耐熱性。
- HYIKEL/SANTOPRENE：良好的低溫性能，良好的耐磨性。
- VITON (FPM)：高耐熱性，良好的抗腐蝕性化學品和碳?xì)浠衔铩?/li>
4.3 閥球與閥座
- 閥球：EPDM, PTFE, SS316 (高耐腐蝕耐磨)。
- 閥座：Polypropylene (PP), PVDF, Aluminum, SS316, PE (高分子量 PE 高耐磨)。

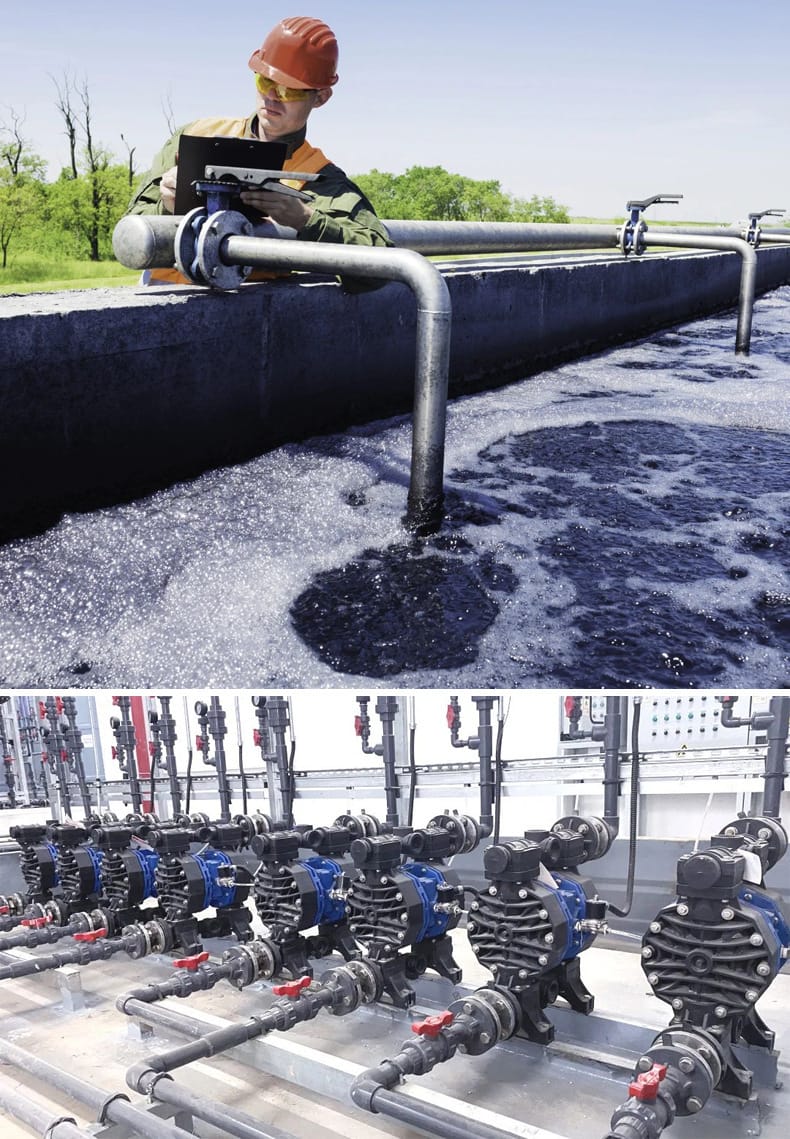

5. 應用行業
JANUS 系列氣動雙隔膜泵應用范圍極其廣泛，包括但不限于以下行業：
- 化工與石油：化工、石油化工、石油和天然氣、生物柴油、電鍍。
- 制造與工業：汽車、機械制造、陶瓷、鋁、聚丙烯、采礦。
- 環境與水處理：水處理、紙漿與造紙。
- 輕工與消費：制藥與化妝品、食物、紡織與皮革、油墨、噴涂。
- 其他：農業、航海。

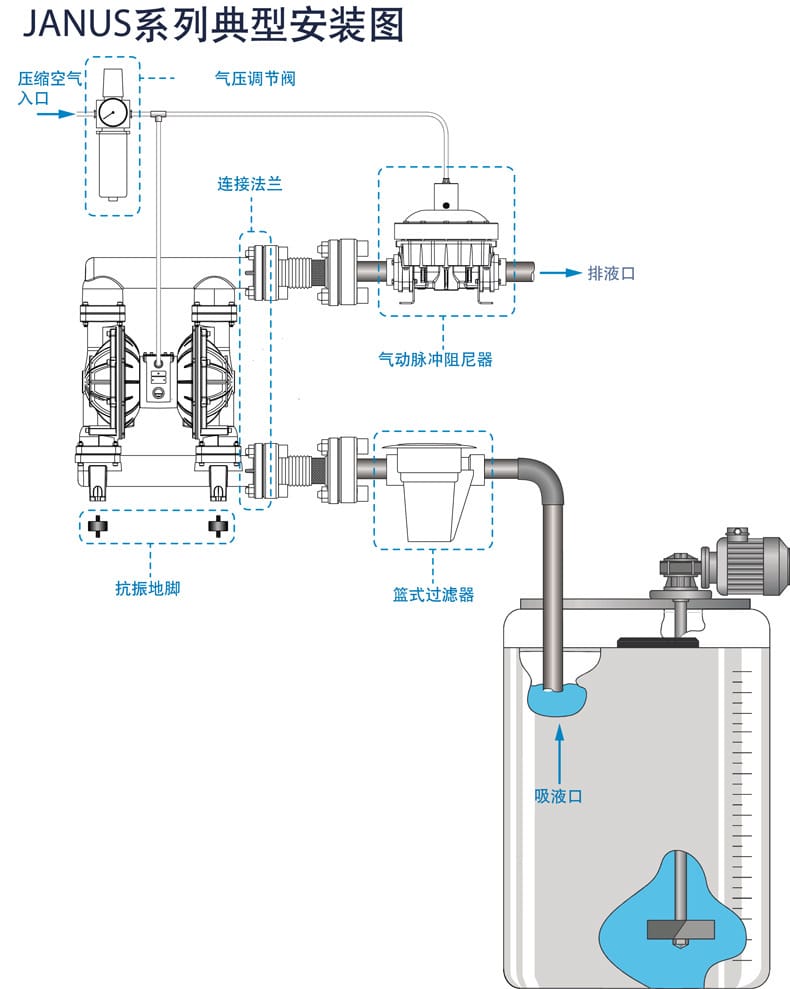

6. 安裝條件
- 氣源要求：需連接壓縮空氣源，建議安裝氣壓調節閥以控制泵的運行速度和壓力。
- 管路連接：
- 入口：建議安裝籃式過濾器以防止大顆粒雜質進入泵體。
- 出口：建議安裝氣動脈沖阻尼器以減少脈動，保護管路。
- 連接法蘭需匹配對應型號的 BSP 或 DN 尺寸。
- 環境要求：
- 安裝在抗振地腳上以確保穩定。
- 若使用導電 PVDF 材質，泵體需可靠接地。
- 確保安裝環境通風，避免廢氣積聚。
- 流體條件：確保輸送流體溫度及化學性質在泵材質耐受范圍內。
7. 注意事項
- 接地安全：使用導電 PVDF 泵頭時，務必確保泵體接地，以防靜電積聚。
- 材質選擇：務必根據輸送流體的化學性質選擇合適的泵頭、隔膜及閥球材質，避免腐蝕損壞。
- 壓力限制：嚴禁超過最大工作壓力（通常為 8 bar），以免損壞泵體或發生危險。
- 氣源處理：壓縮空氣應清潔干燥，建議加裝過濾潤滑裝置，以延長氣閥壽命。
- 防凍措施：在低溫環境下使用時，注意排氣腔可能結冰，需采取保溫或加熱措施。
- 維護檢查：定期檢查隔膜狀態及密封件，發現磨損及時更換；利用外部可進入的氣動交換器進行快速檢查。
- 固體顆粒：輸送含固體顆粒流體時，顆粒直徑不得超過型號規定的最大限值。
8. 關于賽高 (SEKO)
賽高隸屬于 Lasatec 工業控股集團，是計量泵行業領先企業。產品覆蓋水及工業領域、清潔和衛生領域。全球雇員超過 1300 人，擁有 22 個全資子公司，在 120 多個國家和地區開展業務。通過 ISO9001, 140001 和 45001 認證，產品出廠前均經過 100% 測試。擁有自有模具 2000 套，在美國、巴西、意大利、羅馬尼亞、中國設有生產基地。
