SEKO JANUS 系列氣動雙隔膜泵產品說明書
1. 產品概述

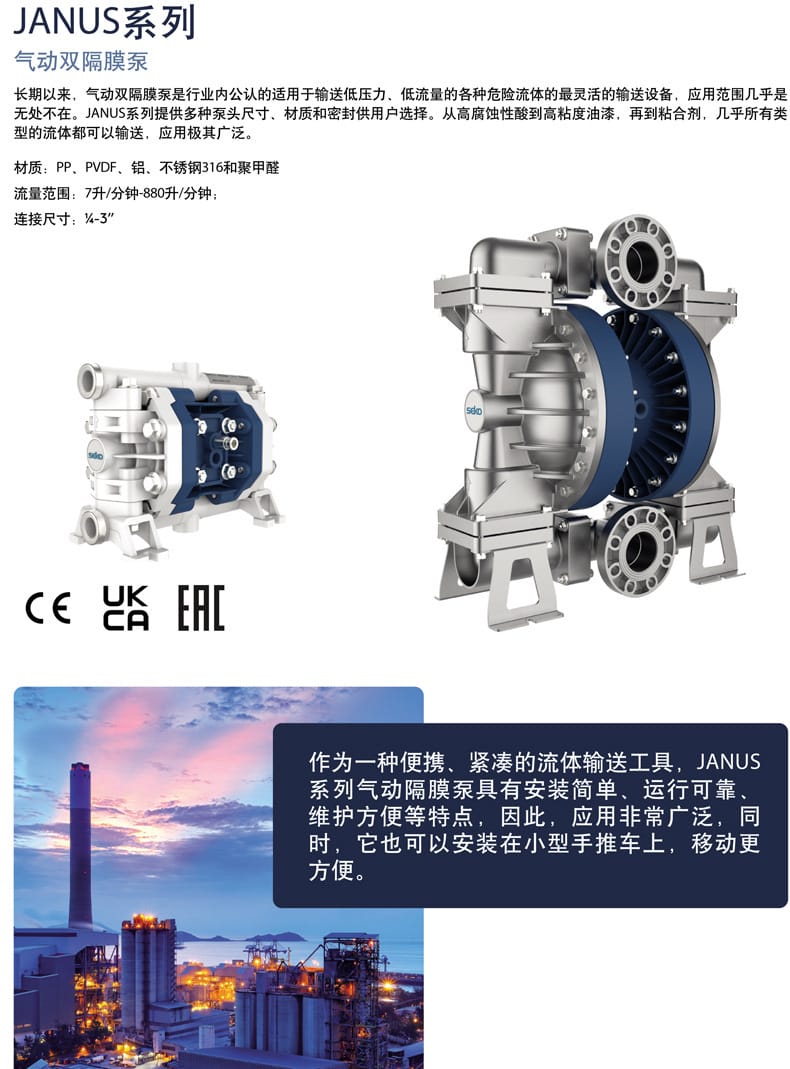

SEKO JANUS 系列氣動雙隔膜泵是行業內公認的適用于輸送低壓力、低流量各種危險流體的靈活輸送設備。該系列泵提供多種泵頭尺寸、材質和密封供用戶選擇，從高腐蝕性酸到高粘度油漆，再到粘合劑，幾乎所有類型的流體都可以輸送。作為一種便攜、緊湊的流體輸送工具，JANUS 系列具有安裝簡單、運行可靠、維護方便等特點，可安裝在小型手推車上移動使用。

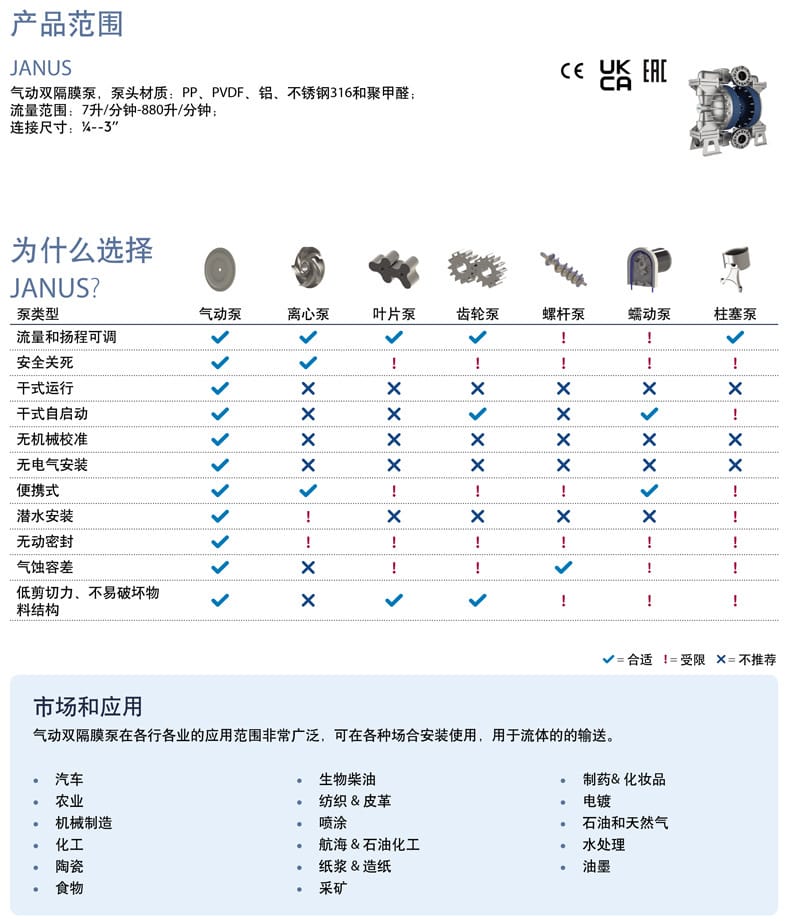

2. 核心特點
- 流量和揚程可調：通過調節氣源壓力即可輕松控制流量和壓力。
- 安全關死：泵可在出口關閉狀態下安全運行，不會損壞泵體。
- 干式運行能力：支持干式自啟動和干式運行，無需灌泵。
- 無機械密封：采用隔膜設計，無動密封，杜絕泄漏風險。
- 無電氣安裝：純氣動驅動，無需電源，適用于防爆場合。
- 便攜式設計：結構緊湊，重量輕，便于移動和安裝。
- 潛水安裝：部分型號支持潛水安裝（需確認具體材質兼容性）。
- 低剪切力：溫和輸送，不易破壞物料結構，適合敏感流體。
- 氣蝕容差高：具有良好的抗氣蝕性能。

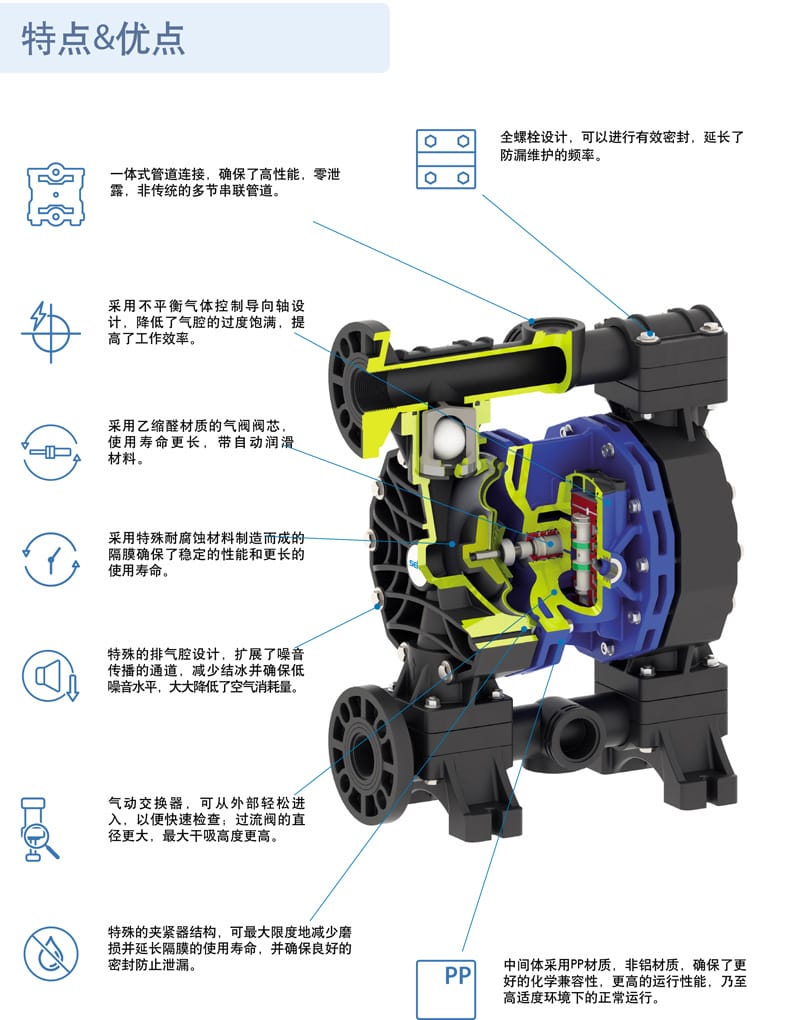

- 全螺栓設計：有效密封，延長防漏維護頻率。
- 一體式管道連接：確保高性能，零泄露，非傳統多節串聯管道。
- 不平衡氣體控制導向軸：降低氣腔過度飽滿，提高工作效率。
- 特殊排氣腔設計：擴展噪音傳播通道，減少結冰，確保低噪音水平，降低空氣消耗量。
- 外部可訪問氣動交換器：便于快速檢查和維護。
- 特殊夾緊器結構：最大限度減少磨損，延長隔膜壽命，確保良好密封。
3. 技術參數

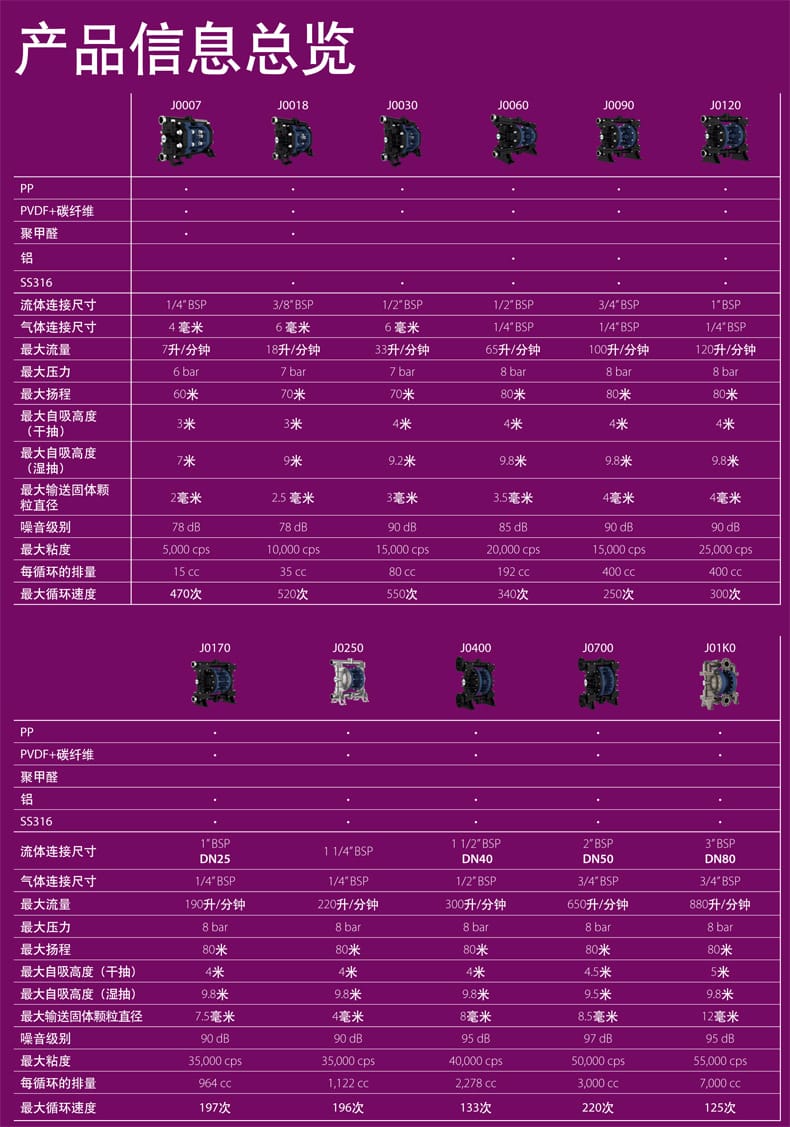

3.1 規格型號表 (JANUS 系列)
| 型號 |
流體連接尺寸 |
氣體連接尺寸 |
最大流量 (L/min) |
最大壓力 (bar) |
最大揚程 (m) |
最大自吸高度 (干抽/濕抽) (m) |
最大輸送固體顆粒 (mm) |
噪音級別 (dB) |
最大粘度 (cps) |
每循環排量 (cc) |
最大循環速度 (次/分) |
| J0007 |
1/4" BSP |
4 mm |
7 |
6 |
60 |
3 / 7 |
2 |
78 |
5,000 |
15 |
470 |
| J0018 |
3/8" BSP |
6 mm |
18 |
7 |
70 |
3 / 9 |
2.5 |
78 |
10,000 |
35 |
520 |
| J0030 |
1/2" BSP |
6 mm |
33 |
7 |
70 |
4 / 9.2 |
3 |
90 |
15,000 |
80 |
550 |
| J0060 |
1/2" BSP |
1/4" BSP |
65 |
8 |
80 |
4 / 9.8 |
3.5 |
85 |
20,000 |
192 |
340 |

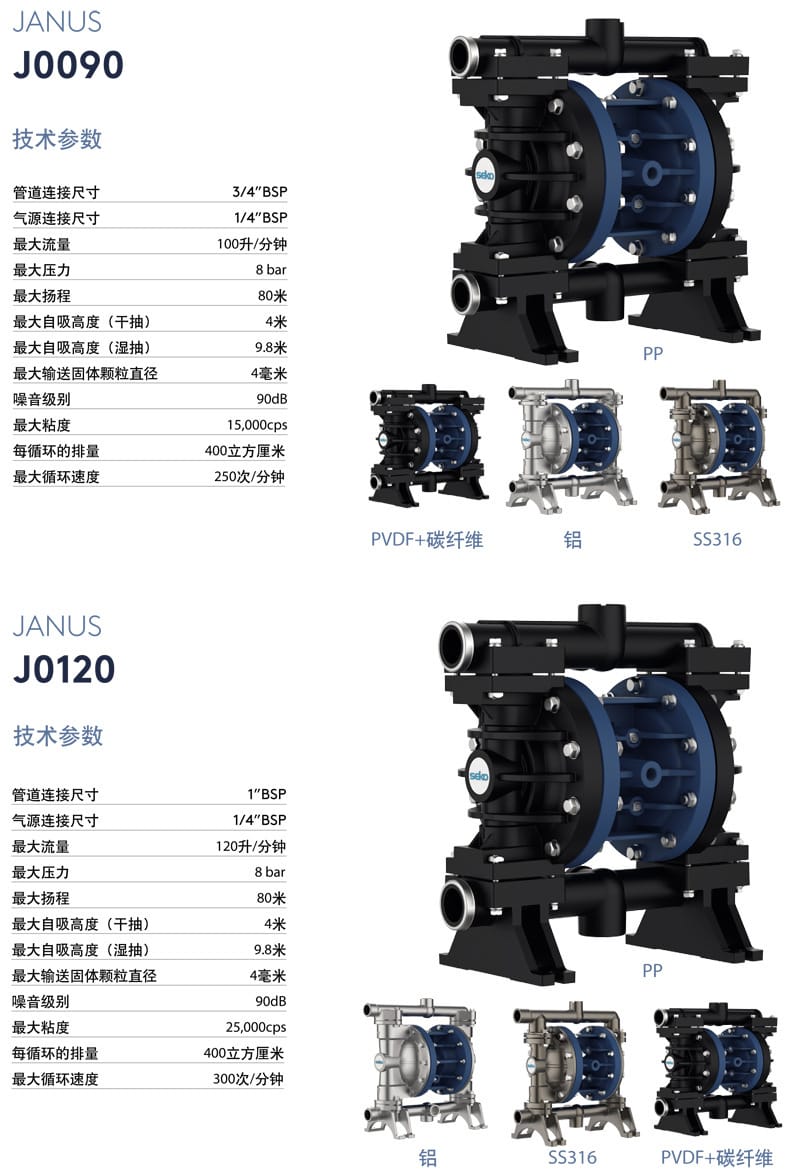

| J0090 |
3/4" BSP |
1/4" BSP |
100 |
8 |
80 |
4 / 9.8 |
4 |
90 |
15,000 |
400 |
250 |
| J0120 |
1" BSP |
1/4" BSP |
120 |
8 |
80 |
4 / 9.8 |
4 |
90 |
25,000 |
400 |
300 |
| J0170 |
1" BSP |
1/4" BSP |
190 |
8 |
80 |
4 / 9.8 |
7.5 |
90 |
35,000 |
964 |
197 |
| J0250 |
1 1/4" BSP (DN25) |
1/4" BSP |
220 |
8 |
80 |
4 / 9.8 |
4 |
90 |
35,000 |
1,122 |
196 |
| J0400 |
1 1/2" BSP (DN40) |
1/2" BSP |
300 |
8 |
80 |
4 / 9.8 |
8 |
95 |
40,000 |
2,278 |
133 |
| J0700 |
2" BSP (DN50) |
3/4" BSP |
650 |
8 |
80 |
4.5 / 9.5 |
8.5 |
97 |
50,000 |
3,000 |
220 |
| J01000 |
3" BSP (DN80) |
3/4" BSP |
880 |
8 |
80 |
5 / 9.8 |
12 |
95 |
55,000 |
7,000 |
125 |

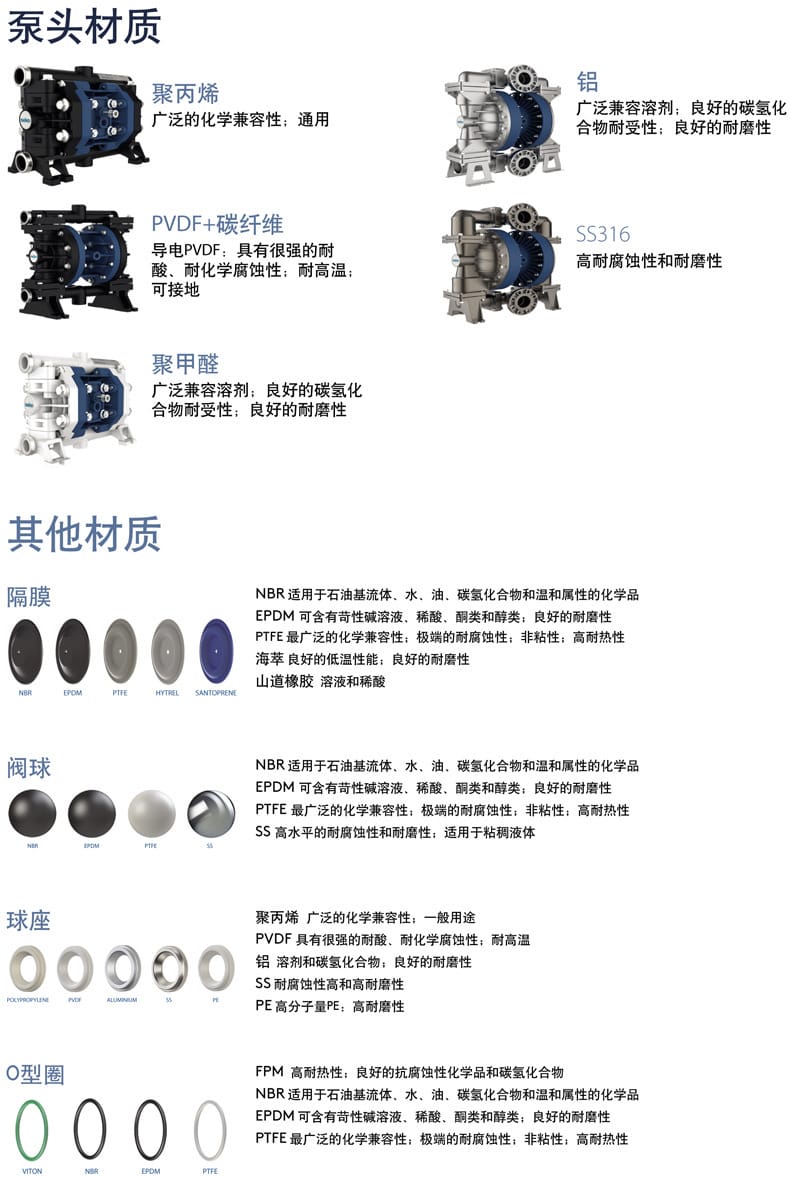

3.2 材質兼容性

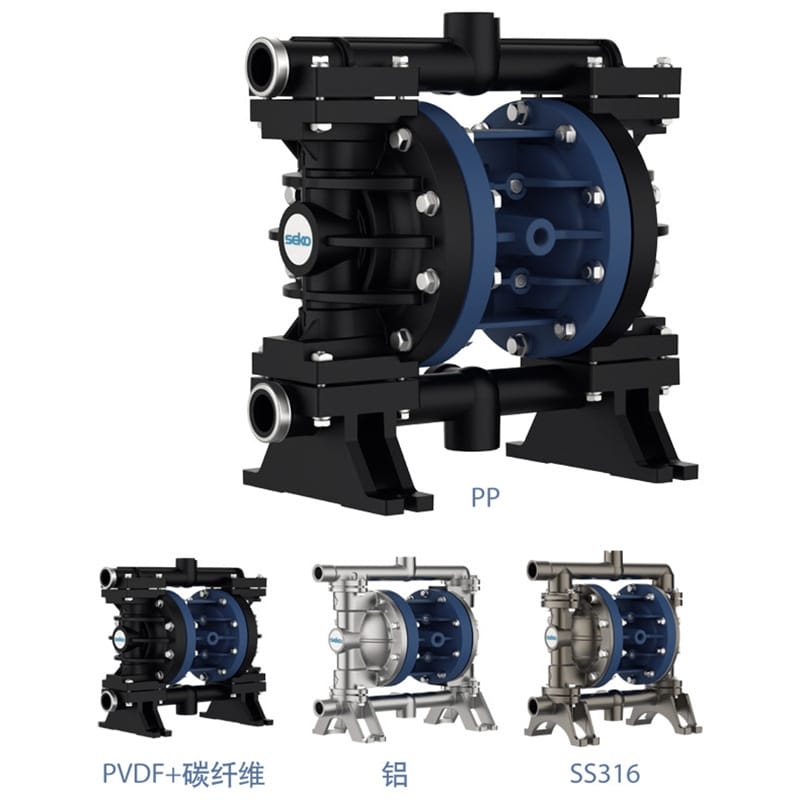

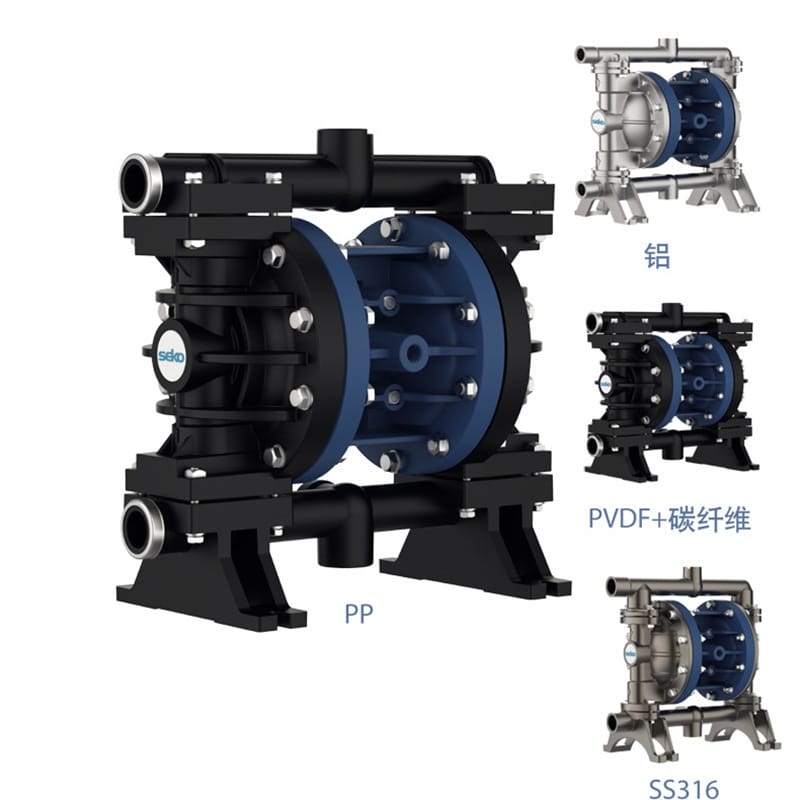

- 泵頭材質：

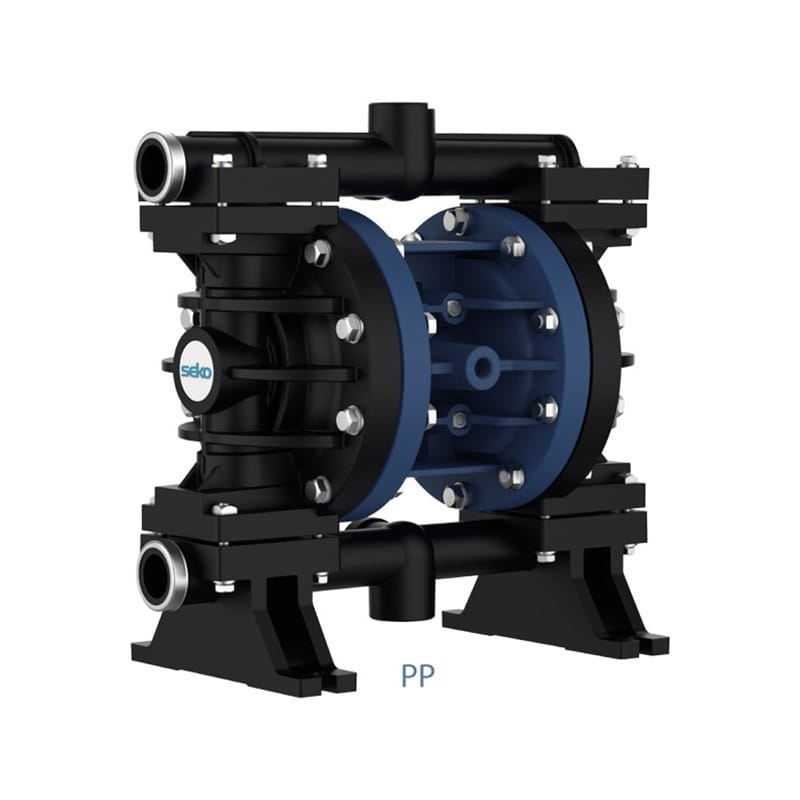

- PP (聚丙烯)：廣泛的化學兼容性，通用用途。
- PVDF + 碳纖維：導電 PVDF，具有很強的耐酸、耐化學腐蝕性，耐高溫，可接地。
- SS316 (不銹鋼)：高耐腐蝕性和耐磨性，適用于粘稠液體。
- 聚甲醛 (POM)：廣泛兼容溶劑，良好的碳氫化合物耐受性，良好的耐磨性。
- 鋁：溶劑和碳氫化合物，良好的耐磨性。
- 隔膜材質：
- NBR：適用于石油基流體、水、油、碳氫化合物和溫和屬性的化學品。
- EPDM：可含有苛性堿溶液、稀酸、酮類和醇類，良好的耐磨性。
- PTFE：最廣泛的化學兼容性，極端的耐腐蝕性，非粘性，高耐熱性。
- Hytrel：良好的低溫性能，良好的耐磨性。
- Santoprene：適用于溶液和稀酸。
- 閥球材質：EPDM, PTFE, SS316。
- 球座材質：Polypropylene, PVDF, Aluminum, SS316, PE (高分子量 PE，高耐磨性)。
- O 型圈材質：FPM (高耐熱性，良好的抗腐蝕性化學品和碳氫化合物), NBR, EPDM, PTFE, Viton。
4. 應用行業
JANUS 系列氣動雙隔膜泵應用范圍非常廣泛，可在各種場合安裝使用，包括但不限于以下行業：
- 汽車工業
- 制藥與化妝品
- 農業
- 機械制造
- 化工行業
- 陶瓷行業
- 食品加工
- 生物柴油
- 紡織與皮革
- 電鍍與噴涂
- 航海與石油化工
- 水處理
- 紙漿與造紙
- 油墨印刷
- 采礦行業
- 石油和天然氣

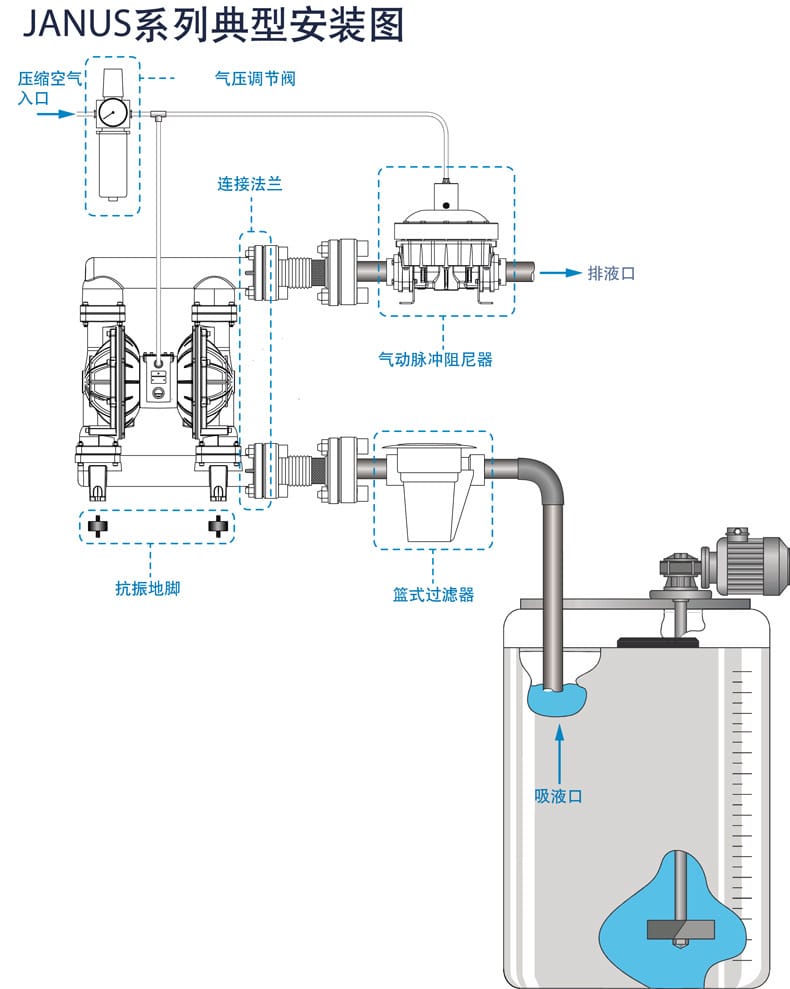

5. 安裝條件
- 氣源要求：需連接壓縮空氣源，建議安裝氣壓調節閥以控制泵的運行壓力和流量。
- 管道連接：
- 入口：建議安裝籃式過濾器以防止大顆粒雜質進入泵體。
- 出口：建議安裝氣動脈沖阻尼器以減少脈動，連接法蘭需匹配泵口尺寸。
- 固定方式：建議采用抗振地腳固定，減少運行震動。
- 排液口：需預留排液口以便維護排空。
- 環境要求：適用于室內或室外環境，中間體采用 PP 材質確保了在高適度環境下的正常運行。
- 移動安裝：可安裝在小型手推車上，便于移動作業。
6. 注意事項

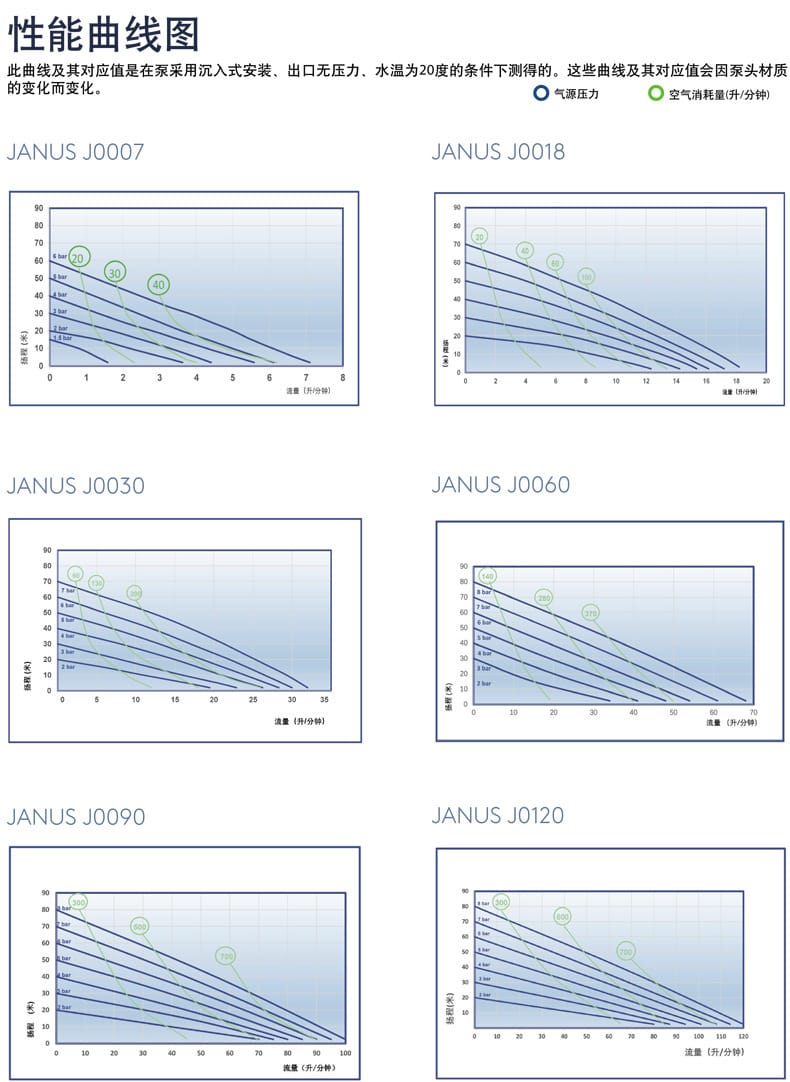

- 性能曲線測試條件：產品性能曲線及其對應值是在泵采用沉入式安裝、出口無壓力、水溫為 20 度的條件下測得的。實際數值會因泵頭材質、流體粘度及溫度的變化而變化。
- 接地要求：使用 PVDF+ 碳纖維材質泵頭時，因其具有導電性，請務必確保泵體良好接地，以防靜電積聚。
- 物料兼容性：在使用前，請務必確認輸送流體與泵頭、隔膜、閥球及密封件的材質兼容性，避免化學腐蝕。
- 氣源處理：壓縮空氣應清潔干燥，建議加裝過濾潤滑裝置，以延長氣閥閥芯（乙縮醛材質）的使用壽命。
- 防凍措施：特殊排氣腔設計雖減少了結冰風險，但在低溫環境下使用時仍需注意氣源露點及排氣口防凍。
- 維護檢查：氣動交換器可從外部輕松進入，建議定期檢查隔膜及密封件狀態，發現磨損及時更換。
- 噪音防護：部分大流量型號噪音級別可達 90-97 dB，操作時建議佩戴聽力保護裝置。
- 固體顆粒限制：輸送含固體顆粒流體時，顆粒直徑不得超過該型號規定的最大輸送固體顆粒直徑。
7. 關于制造商
SEKO (賽高) 隸屬于 Lasatec 工業控股集團，是計量泵行業領先企業。產品覆蓋水及工業領域、清潔和衛生領域。全球雇員總數超過 1300 人，擁有 22 個全資子公司，在 120 個多個國家和地區開展業務。通過 ISO9001, ISO14001 和 ISO45001 認證，產品出廠前均經過 100% 測試。
