賽高 (SEKO) JANUS 系列 JO400 氣動隔膜泵產品手冊

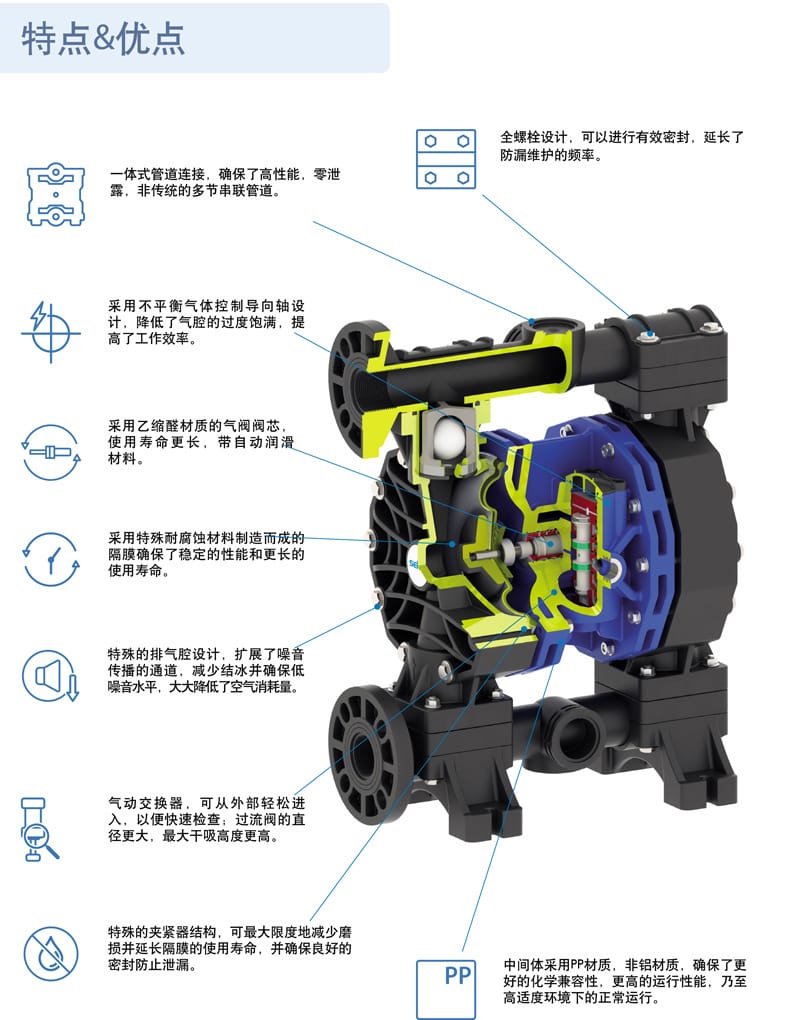

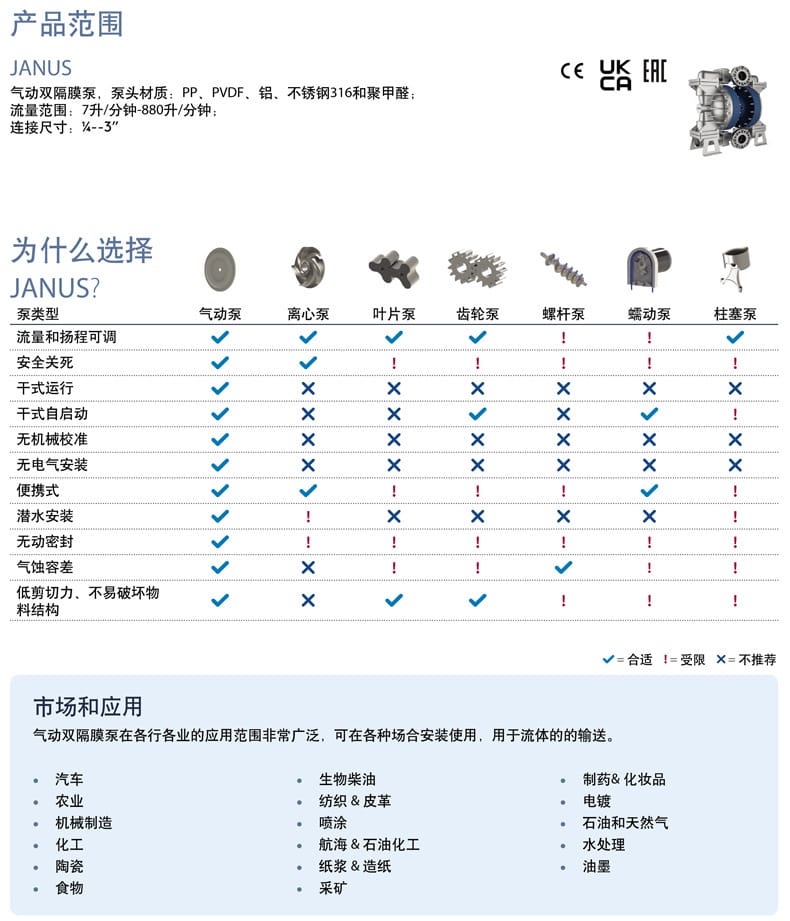

1. 核心特點
- 氣動驅動：無需電氣安裝，本質安全，適用于危險環境。
- 流量揚程可調：通過調節氣源壓力即可輕松控制流量和揚程。
- 干式運行能力：支持干式自啟動，允許干轉，不會損壞泵體。
- 無機械密封：無動密封設計，杜絕泄漏風險，維護成本低。
- 低剪切力輸送：溫和輸送流體，不易破壞物料結構，適合敏感流體。
- 便攜與潛水：結構緊湊，可安裝在手推車上，支持潛水安裝。
- 氣蝕容差高：適應性強，運行穩定。
- 高效節能：采用不平衡氣體控制導向軸設計，降低氣腔過度飽滿，提高工作效率，降低空氣消耗量。

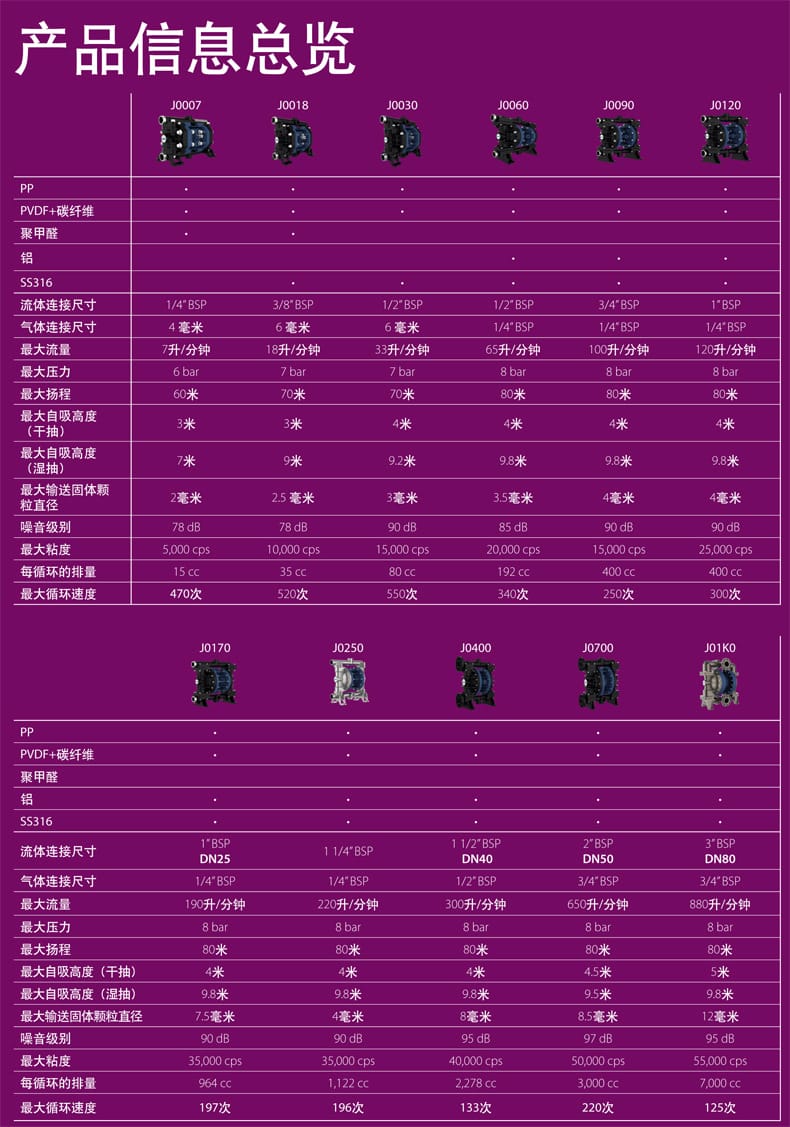

2. 技術參數

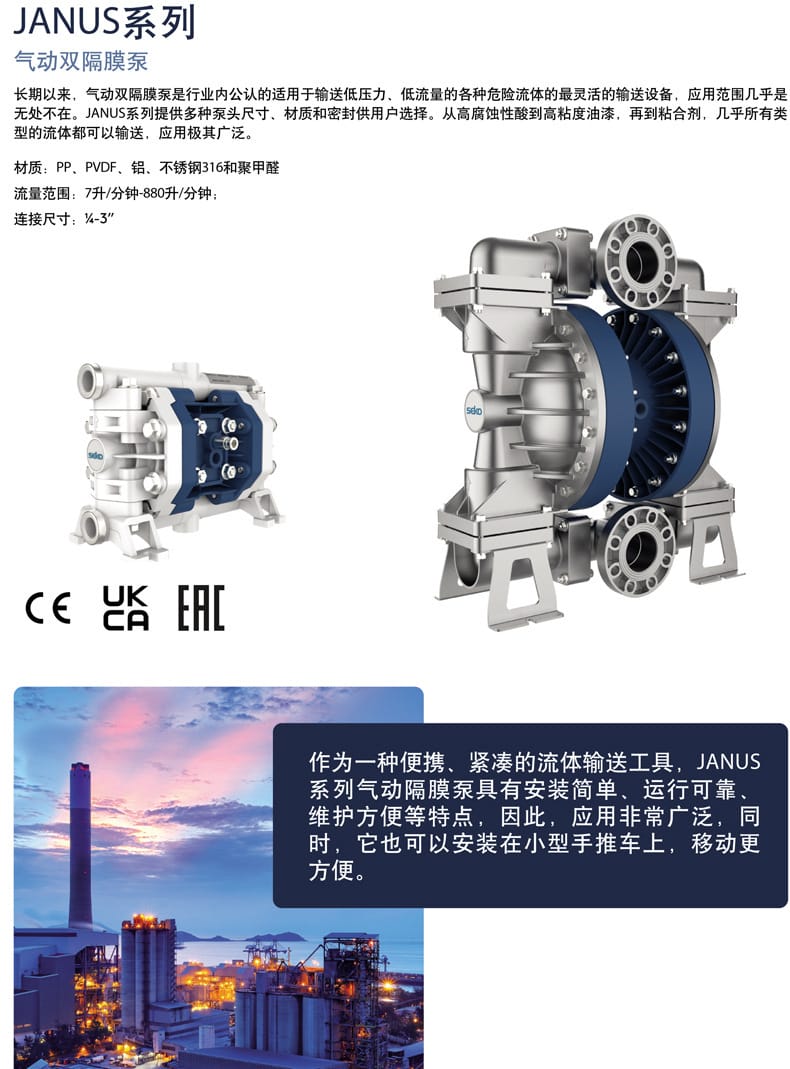

2.1 JANUS 系列通用參數范圍
| 參數項 |
范圍/選項 |
| 流量范圍 |
7 升/分鐘 - 880 升/分鐘 |
| 最大壓力 |
6 - 8 bar |
| 最大揚程 |
60 - 80 米 |
| 連接尺寸 |
1/4" BSP - 3" BSP |
| 泵頭材質 |
PP, PVDF+ 碳纖維，聚甲醛，鋁，SS316 |
| 最大粘度 |
5,000 - 55,000 cps (依型號而定) |
| 最大固體顆粒 |
2 - 12 毫米 (依型號而定) |

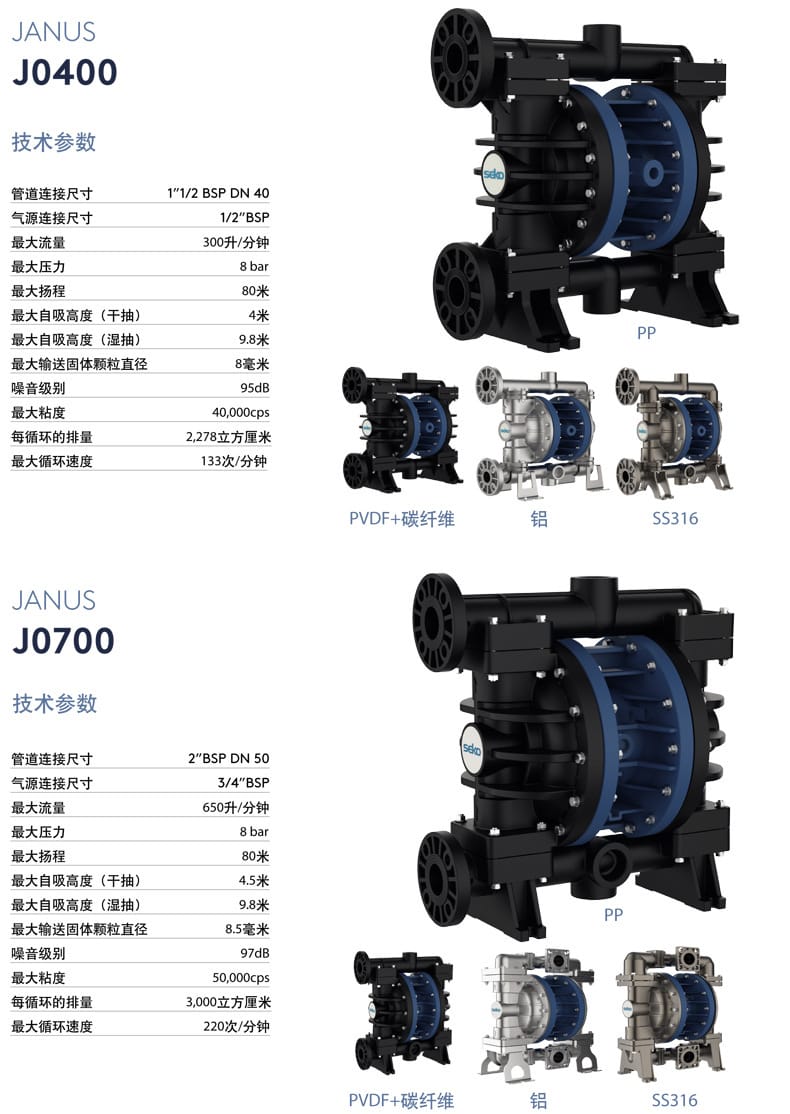

2.2 JO400 型號具體參數
| 參數項 |
數值 |
| 型號 |
JANUS J0400 |
| 管道連接尺寸 |
1"1/2 BSP (DN 40) |
| 氣源連接尺寸 |
1/2" BSP |
| 最大流量 |
300 升/分鐘 |
| 最大壓力 |
8 bar |
| 最大揚程 |
80 米 |
| 最大自吸高度 (干抽) |
4 米 |
| 最大自吸高度 (濕抽) |
9.8 米 |
| 最大輸送固體顆粒直徑 |
8 毫米 |
| 噪音級別 |
95 dB |
| 最大粘度 |
40,000 cps |
| 每循環排量 |
2,278 立方厘米 |
| 最大循環速度 |
133 次/分鐘 |

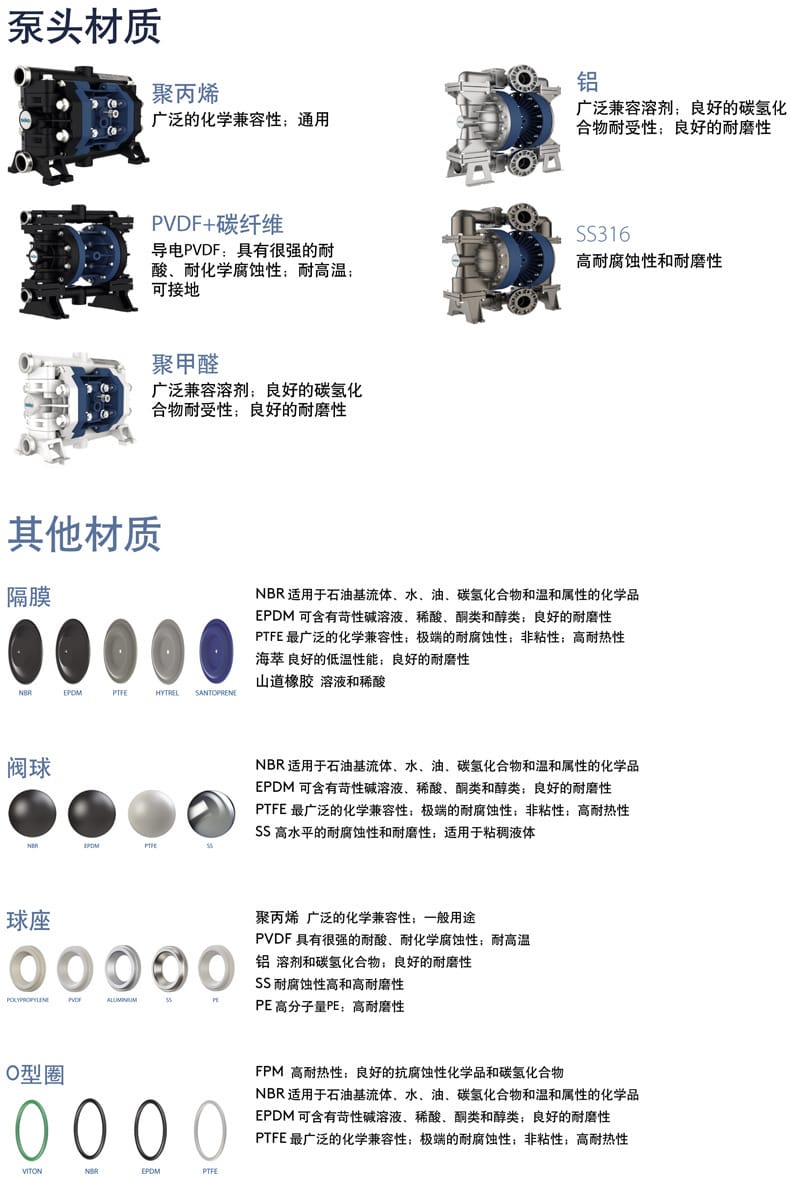

3. 材質與化學兼容性

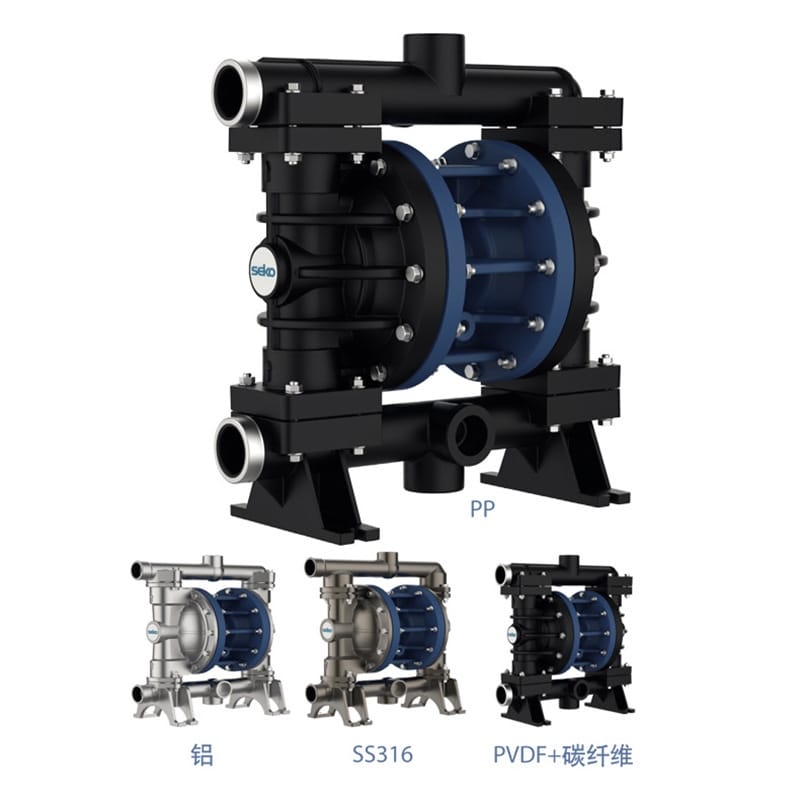

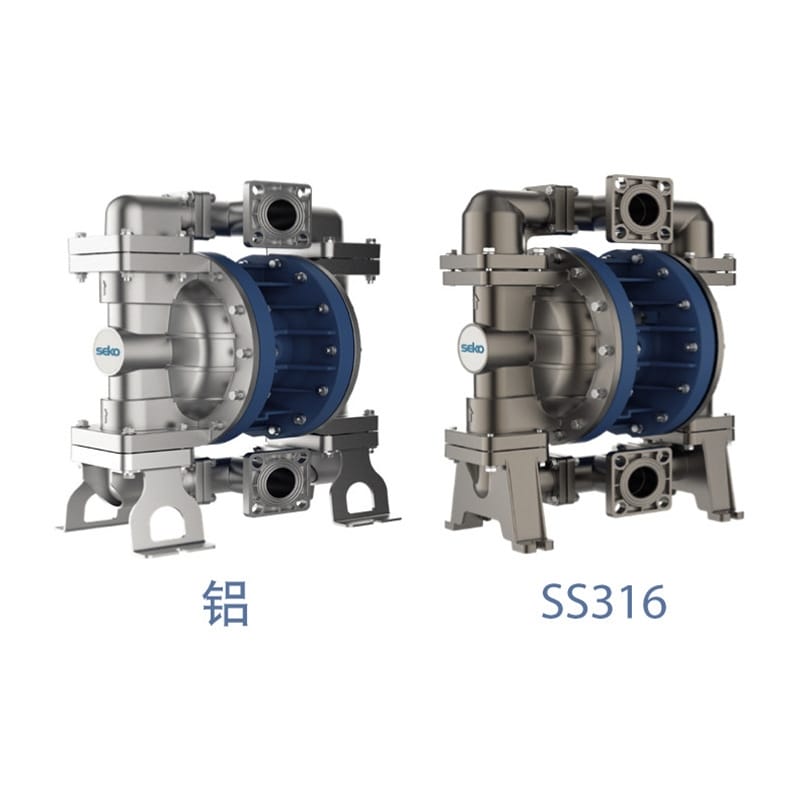

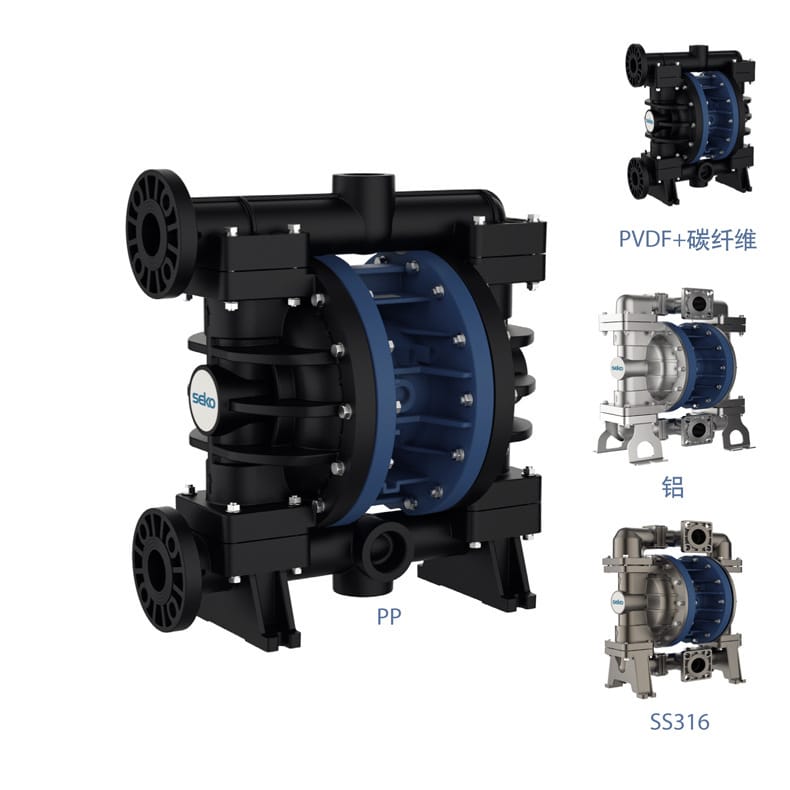

- 泵頭材質：

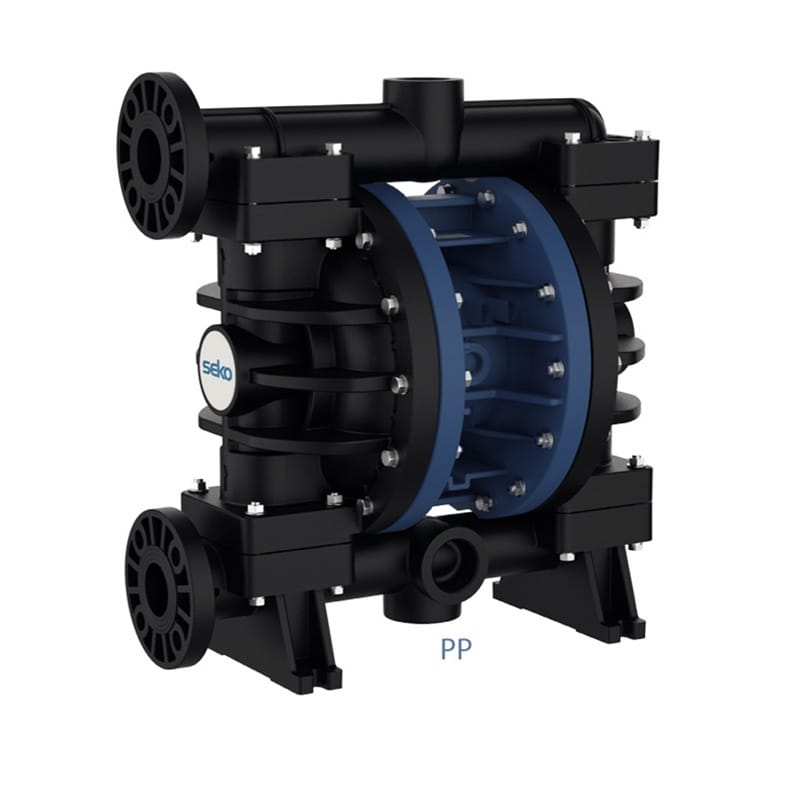

- PP (聚丙烯)：通用型，廣泛的化學兼容性。
- PVDF+ 碳纖維：導電 PVDF，耐強酸、耐化學腐蝕，耐高溫，可接地。
- SS316 (不銹鋼)：高耐腐蝕性和耐磨性。
- 鋁：適用于溶劑和碳?xì)浠衔?，耐磨性好?/li>
- 聚甲醛 (POM)：廣泛兼容溶劑，良好的碳?xì)浠衔锬褪苄浴?/li>
- 隔膜材質：NBR (耐油), EPDM (耐酸堿/酮/醇), PTFE (極端耐腐蝕/耐高溫), Hytrel, Santoprene。
- 閥球/閥座：EDM, PTFE, SS, PP, PVDF, Aluminum, PE (高分子量)。
- O 型圈：FPM, NBR, EPDM, PTFE, Viton。

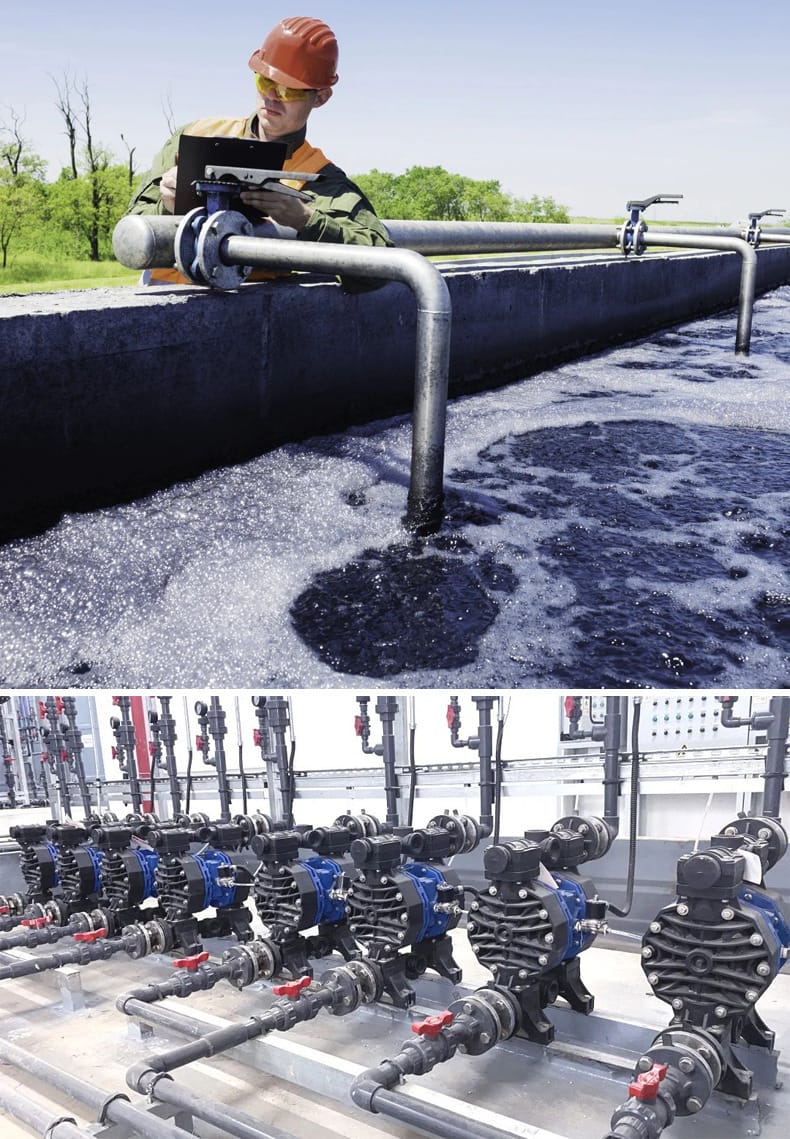

4. 應用行業
氣動雙隔膜泵應用廣泛，適用于各種流體輸送場合，包括但不限于：
- 化工與石油：化工、石油化工、石油和天然氣、生物柴油、電鍍。
- 工業制造：汽車、機械制造、陶瓷、采礦、紡織 & 皮革、噴涂。
- 水處理與環境：水處理、紙漿 & 造紙、油墨。
- 民生與輕工：制藥 & 化妝品、食物、農業、航海。

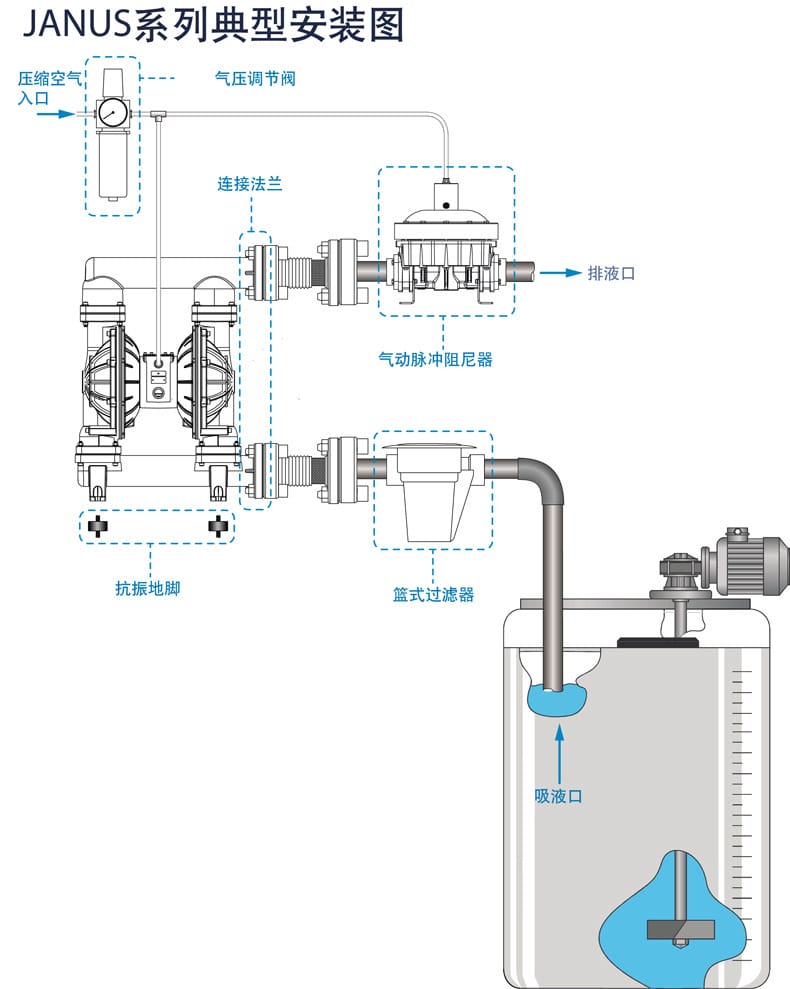

5. 安裝條件
- 氣源要求：需連接潔凈壓縮空氣，建議安裝氣壓調節閥以控制泵速和壓力。
- 管道連接：
- 入口：建議安裝籃式過濾器，防止大顆粒雜質進入。
- 出口：建議安裝脈動阻尼器以減少脈沖振動，連接法蘭需密封良好。
- 固定方式：采用抗振地腳固定，確保泵體穩定運行。
- 環境要求：適用于適度環境，中間體采用 PP 材質確保化學兼容性，可在高適度環境下正常運行。
- 排氣設計：特殊的排氣腔設計擴展了噪音傳播通道，減少結冰，確保低噪音水平。
6. 注意事項
- 粘度限制：不同型號對最大粘度有限制（JO400 為 40,000 cps），輸送高粘度流體時需降低流量預期。
- 顆粒大小：輸送含固體顆粒流體時，顆粒直徑不得超過型號規定的最大值（JO400 為 8 毫米）。
- 噪音防護：部分型號噪音可達 95-97 dB，建議操作人員佩戴聽力保護裝置。
- 氣源質量：壓縮空氣中不應含有過多水分和油污，以免影響氣閥壽命（氣閥閥芯采用乙縮醛材質，帶自動潤滑）。
- 維護檢查：氣動交換器可從外部輕松進入，便于快速檢查；定期檢查隔膜密封性，全螺栓設計可有效延長防漏維護頻率。

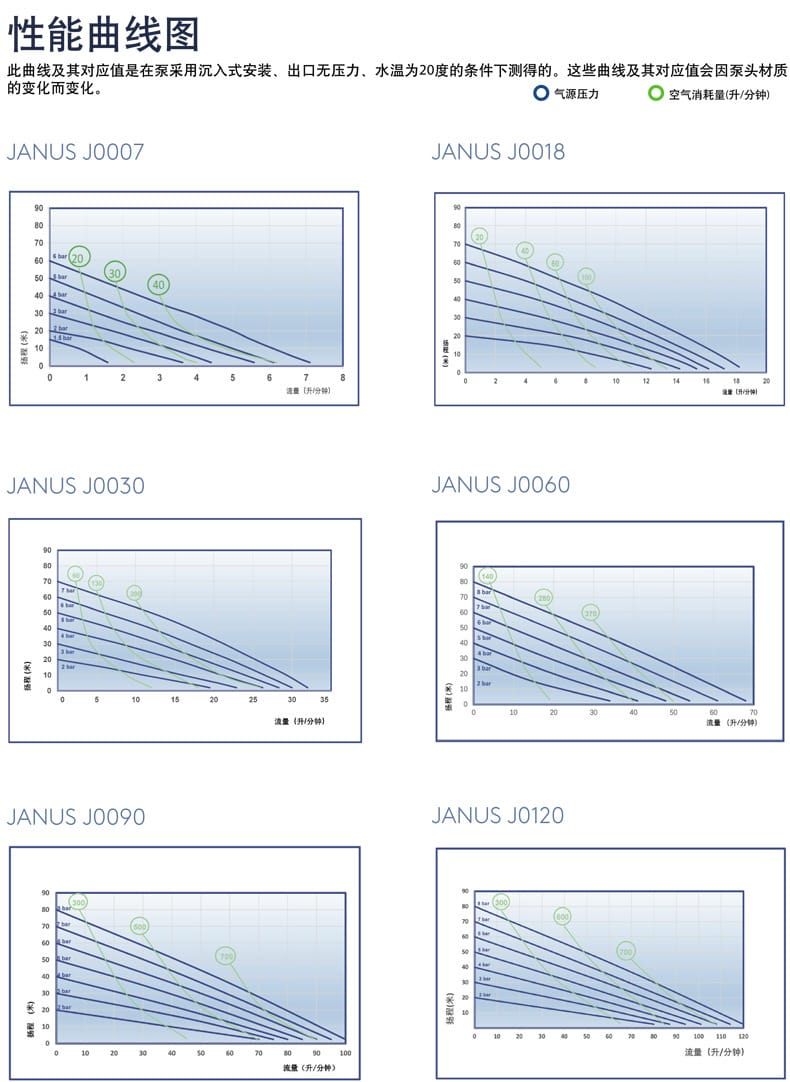

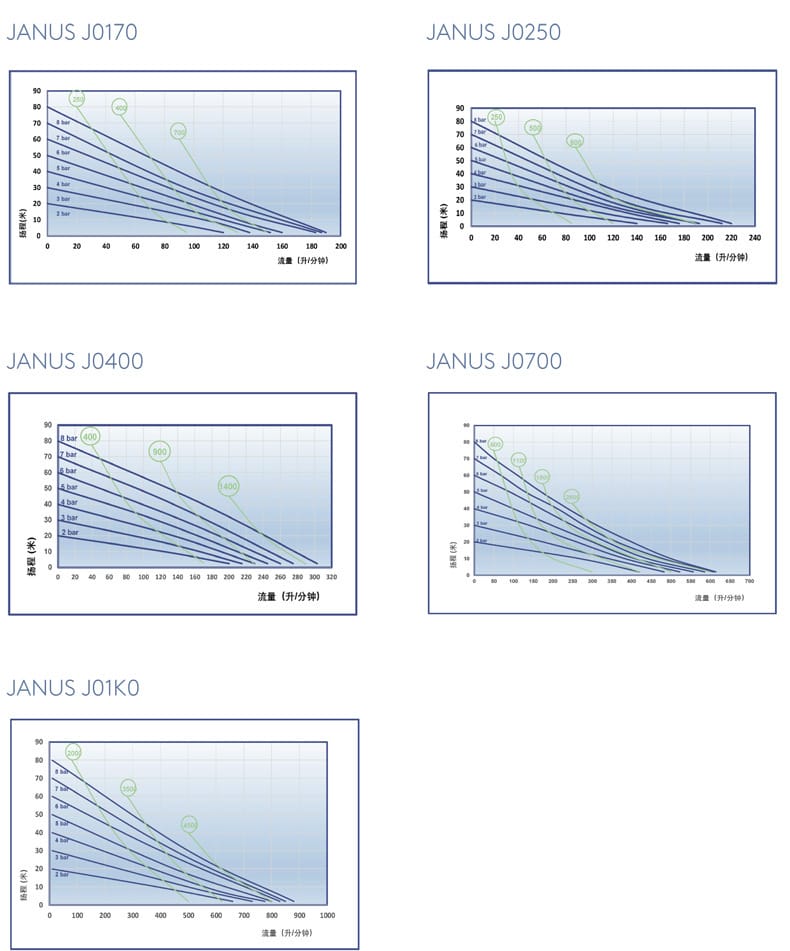

- 性能曲線：性能曲線基于沉入式安裝、出口無壓力、水溫 20 度條件測得，實際工況會有所變化。
7. 品牌背景
- 品牌：賽高 (SEKO)，隸屬于 Lasatec 工業控股集團。
- 地位：計量泵行業領先企業，產品覆蓋水及工業領域、清潔和衛生領域。
- 規模：全球雇員超過 1300 人，22 個全資子公司，業務覆蓋 120 多個國家和地區。
- 認證：通過 ISO9001, 140001 和 45001 認證，產品出廠前經過 100% 測試。
