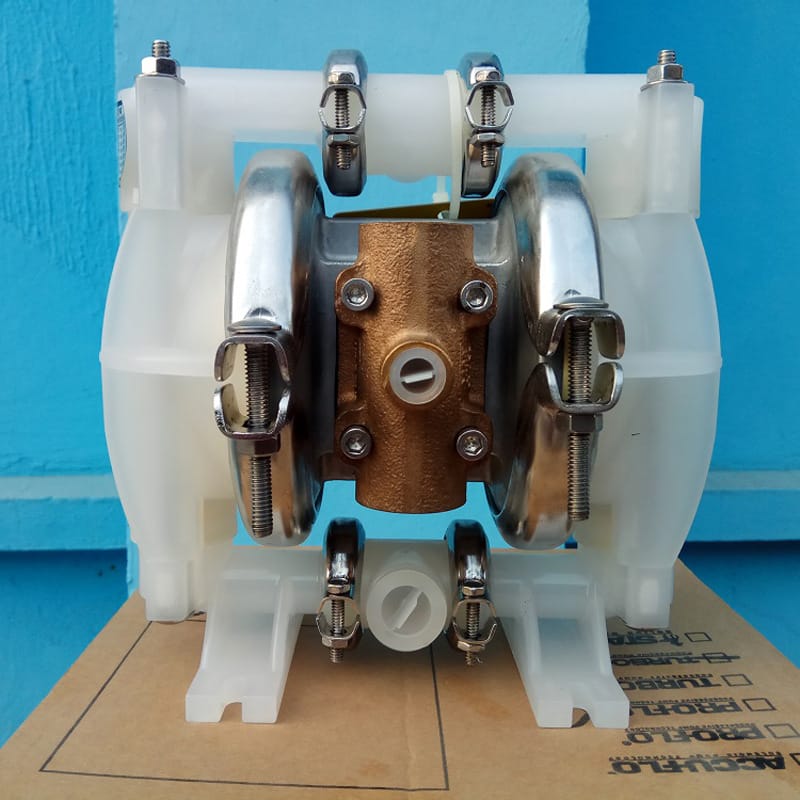

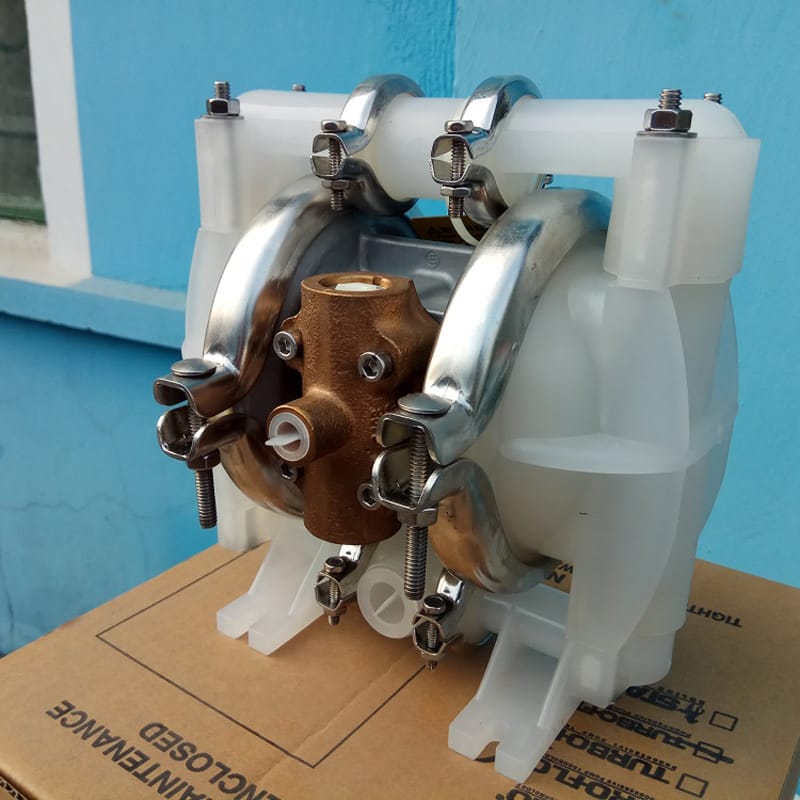

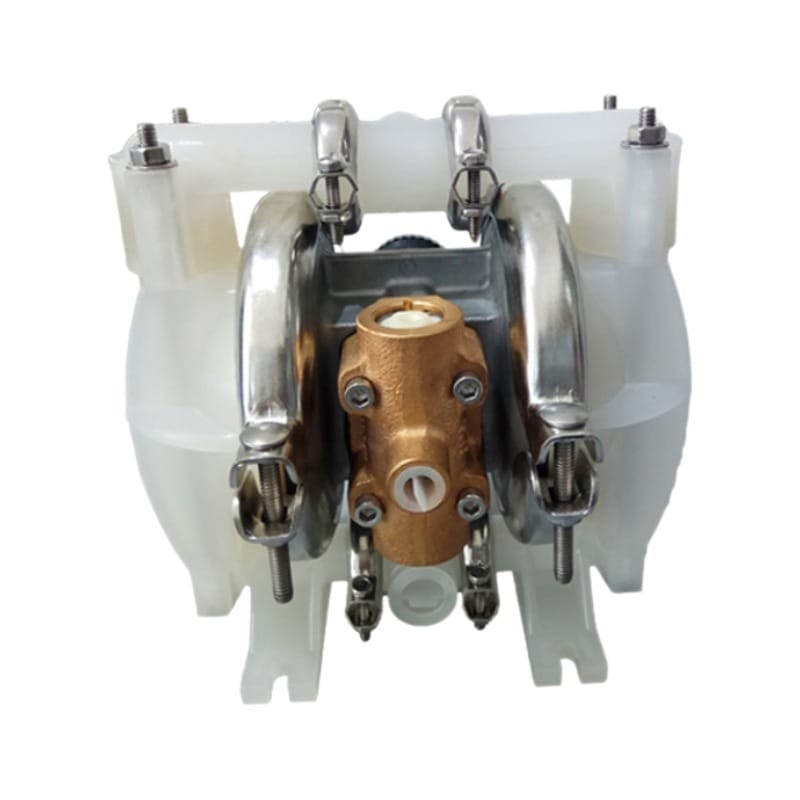

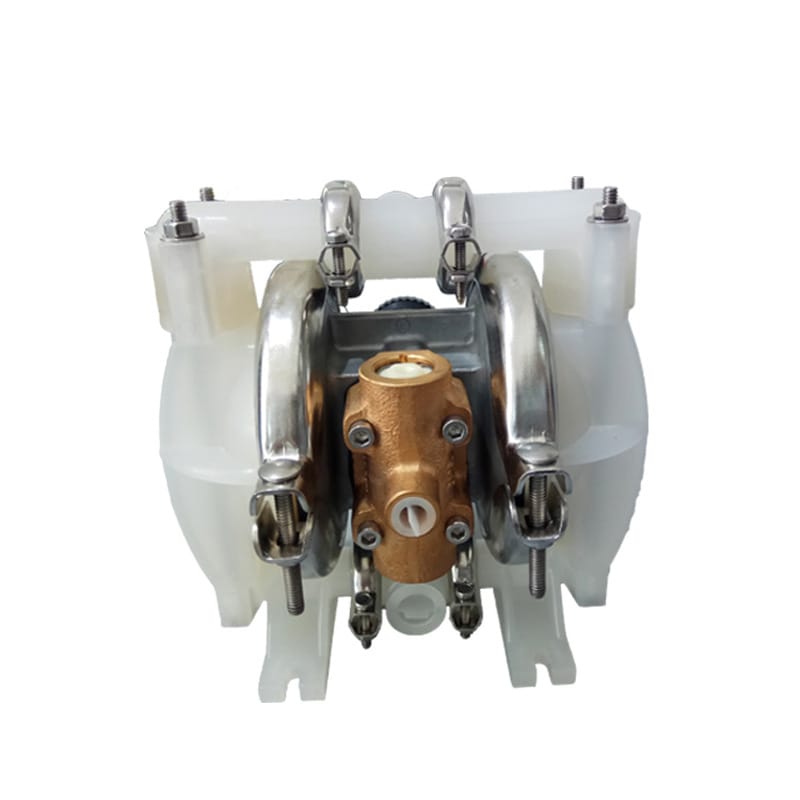

威爾頓（WILDEN）TZ1系列氣動隔膜泵（半寸口徑·工程塑料耐酸堿污水泵）
核心特點
- 本質安全設計：無電火花，適用于易燃易爆、防爆等級要求高的工況；可空轉運行，不損泵體。
- 卓越自吸能力：自吸高度達7米（遠超通用6米標準），啟動無需灌液，支持干吸啟動。
- 全材質適配性：通過靈活組合泵體與隔膜材質，可安全輸送強酸（如硫酸、鹽酸）、強堿（如氫氧化鈉）、高腐蝕有機溶劑（如氯代烴、酮類、醋酸鹽）及含固污水。
- 免維護結構優勢：無動密封、無機械軸封、無旋轉部件/軸承/聯軸器，杜絕泄漏與物料污染；低剪切力，保護敏感介質結構完整性。
- 操作與部署靈活：可潛水、可移動、輕便易搬運，支持移動式作業；出口可隨時啟停，抗堵塞；壓力自動平衡，無需泄壓閥；流量與揚程可通過調節進氣壓力（最高8.6 BAR）和氣量精準控制。
- 寬域介質適應：可穩定輸送高粘度、高稠度、含顆粒、含纖維、含氣液混合等復雜介質。
技術參數
- 口徑規格：1/4″、1/2″（本型號為13 mm / 半寸）、1″、1?″、2″、3″、4″
- 流量范圍：18 LPM ～ 1174 LPM（對應約4.8 ～ 310 GPM）
- 最大自吸高度：7 米
- 最大進氣壓力：8.6 BAR（125 PSI）
- 工作溫度范圍：
- 氯丁橡膠（CR）：常規工況，經濟耐用；
- 丁腈橡膠（NBR）：耐油類介質，適用-10℃～80℃；
- 氟橡膠（FKM/Viton?）：耐高溫至176℃，耐強腐蝕；
- 三元乙丙橡膠（EPDM）：低溫至-51℃，耐稀酸及弱腐蝕；
- WIL-FLEX?橡膠：專為酸堿腐蝕優化，耐磨性與性價比優于氯丁膠；
- 特氟龍（PTFE）復合隔膜：耐極端腐蝕（如發煙硫酸、鹵代烴），標配EPDM或Viton?副隔膜增強可靠性。
- 過流部件可選材質：鋁合金（AA）、鑄鐵、不銹鋼、哈氏合金、聚丙烯（PP）、聚偏二氟乙烯（PVDF）、聚四氟乙烯（PTFE）
應用行業
- 環保水處理：市政/工業污水處理、污泥回流、加藥系統、中水回用
- 化工制藥：強酸堿儲罐卸料、反應釜進料、溶劑轉移、GMP潔凈輸送
- 食品飲料：香精香料、糖漿、果醬、乳制品（需SANIFLEX?/FDA認證材質）
- 涂料油墨：高粘度油漆、樹脂、色漿、UV固化材料
- 電鍍表面處理：酸洗液、鈍化液、鎳銅鉻鹽溶液輸送
- 采礦冶金：尾礦漿、氰化液、腐蝕性浸出液
- 船舶海事：艙底污水、海水淡化預處理、壓載水防腐輸送
安裝條件
- 氣源要求：清潔、干燥、無油壓縮空氣（建議配置空氣過濾器+調壓閥+油霧器）；進氣管路內徑 ≥ 泵體進氣口直徑，避免節流降壓。
- 安裝方式：可立式/臥式安裝；支持腳踏輪移動、吊裝或固定基座安裝；允許短時潛水（需確認具體型號IP等級及隔膜材質兼容性）。
- 管路配置：進口須設Y型過濾器（目數≥20目）；出口建議配置止回閥及壓力表；避免長距離垂直揚程直管段無緩沖，宜設緩沖罐或穩壓裝置。
- 環境適應：工作環境溫度建議-10℃～60℃；避免陽光直射PE/PP泵體；腐蝕性氣體環境需選用不銹鋼/PTFE/PP外殼。
- 基礎要求：無需混凝土基礎，但應確保安裝面平整、穩固、減振；移動式應用需配備防滑墊及氣源快接接口。
注意事項
- 嚴禁無氣源空載高速運轉：雖可空轉，但長期無氣壓下高頻往復會加速隔膜疲勞；務必在有氣壓前提下啟停。
- 隔膜選型必須匹配介質：例如輸送濃硫酸不可選用NBR隔膜，輸送高溫堿液禁用EPDM；務必依據《WILDEN材質兼容性手冊》交叉驗證。
- 定期檢查耗材：隔膜、球閥、閥座、O型圈屬易損件，建議每3～6個月點檢，高壓/高磨蝕工況需縮短周期；更換時須使用原廠認證配件。
- 氣閥維護：每運行500小時清潔空氣閥組件，清除積碳與雜質；避免使用含硅潤滑脂，以防O型圈溶脹。
- 凍結防護：冬季停機須排盡泵腔及管路積水，尤其EPDM/WIL-FLEX?隔膜低溫脆化風險高。

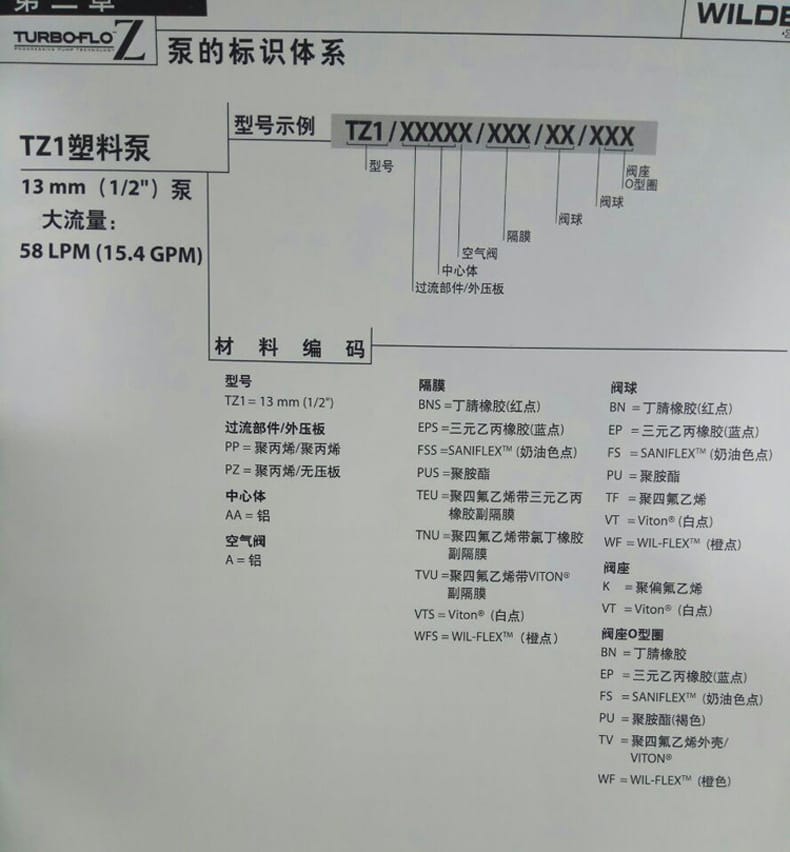

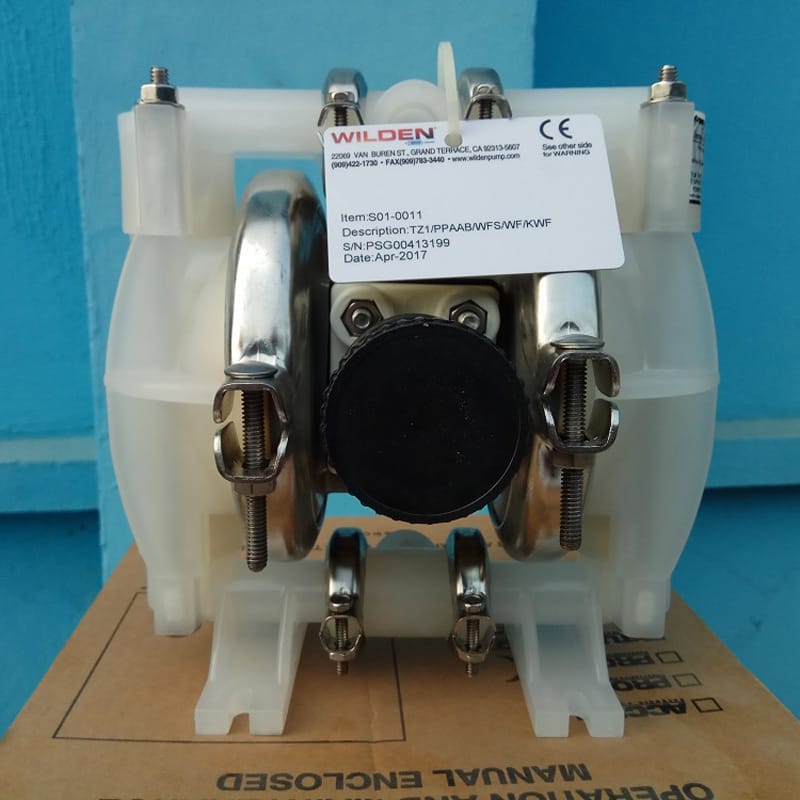

- 標識識別規范：型號TZ1/PPAAB/WFS/WF/KWF中，
PP=聚丙烯泵體，AA=鋁合金中心體，WFS=WIL-FLEX?主隔膜，WF=WIL-FLEX?閥座O型圈，K=標配空氣閥；務必按銘牌編碼核驗材質配置。
- 合規認證：CE認證機型（如本機CE22000）須配合符合ATEX/IECEx的氣動控制系統方可用于Zone 1/21危險區域。
泵體材料包括：鋁合金、鑄鐵、不銹鋼、哈氏合金、聚丙烯、聚偏二氟乙烯、聚四氟乙烯
隔膜包括：氯丁橡膠：一種普通用途的隔膜，適用于非侵蝕性液體泵送領域、例如污水處理、自來水或海水，具有很好的柔韌性，經濟且耐用。
丁睛橡膠：用于輸送石油及油類液體，如含鉛汽油，柴油，液壓油，煤油機油等等。
氟化橡膠：高溫流體泵送，耐溫高176度，也可輸送一些侵蝕性的液體
三元橡膠：低溫泵送，低零下51度，也可選作泵送稀酸或低腐蝕生的液體
WIL-FLEX橡膠：適用于酸性或堿性腐蝕性，如氫氧化納，硫酸或鹽酸等等，在性價方面與氯丁橡膠相當，此材料具有好的抗磨損性與耐用性
特氟龍隔膜：泵送高腐蝕性流體如硫酸、香業香料、氯代烴類，酮及醋酸鹽
口徑: 1/4” 1/2” 1” 11/2” 2” 3” 4”
流量：18LPM-1174LPM
自吸高度：7米
進氣壓力：8.6BAR
氣動隔膜泵的通用優點
無電火花，可以空運行，可自吸啟動工作，無需復雜的控制，操作簡單，自吸高度可達6M
可通過選用泵體的外殼及隔膜的材質來輸送不同特性的強酸、強堿、強有機溶劑液體介質
無動密封，不污染物料，低剪切力，不易破壞物料結構
可潛水，可移動，搬運方便，可作移動式泵使用
無旋轉性零件（或軸承），無機械軸封，無連接器，維修費用低
可通過改變氣量而改變輸送速度
可通過改變壓力而改變輸送高度
可輸送高稠，高粘度的液體介質
可隨時開關出口，不怕堵塞
壓力自動平衡（無須泄壓閥）
