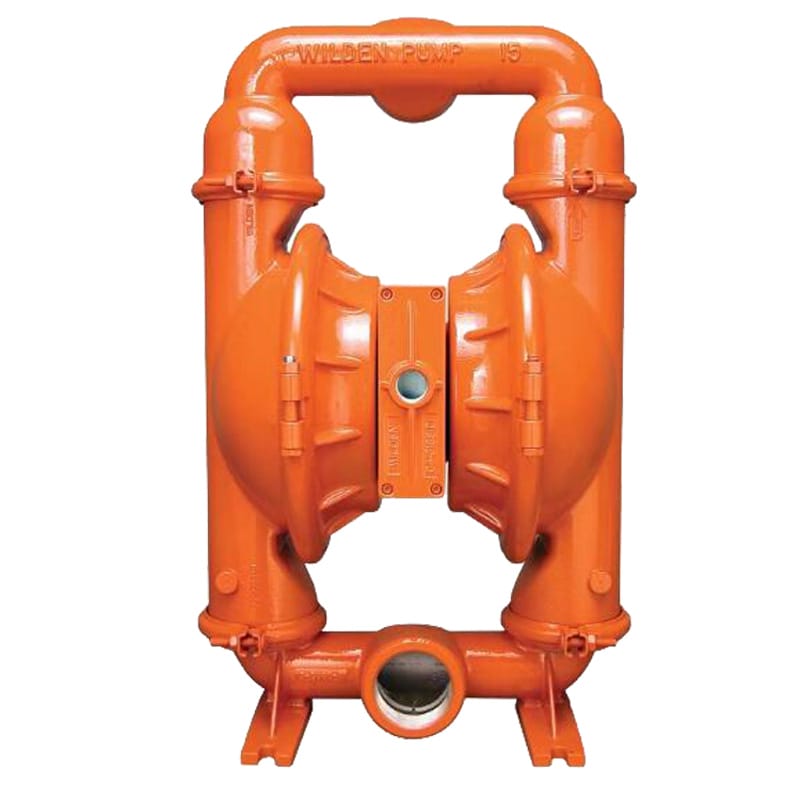

威爾頓（Wilden）P8系列氣動隔膜泵（2寸工業污水泵）技術文檔
核心特點
- 大流量、高可靠性：專為工業污水及含固流體輸送設計，具備優異的自吸能力與無堵塞通過性；
- 模塊化結構：支持多種接液/非接液材質組合，適配強腐蝕、高磨損、食品醫藥等嚴苛工況；
- 干濕雙吸能力：濕吸高達9.5 m（31 ft），干吸達7.3–7.7 m（24–25 ft），啟動無需灌泵；
- 免潤滑、防爆安全：純氣動驅動，無電火花風險，適用于易燃易爆及無電源場所；
- 寬泛介質兼容性：可輸送含固體顆粒（≤6.4 mm）、高粘度、剪切敏感、懸浮物豐富的各類流體。

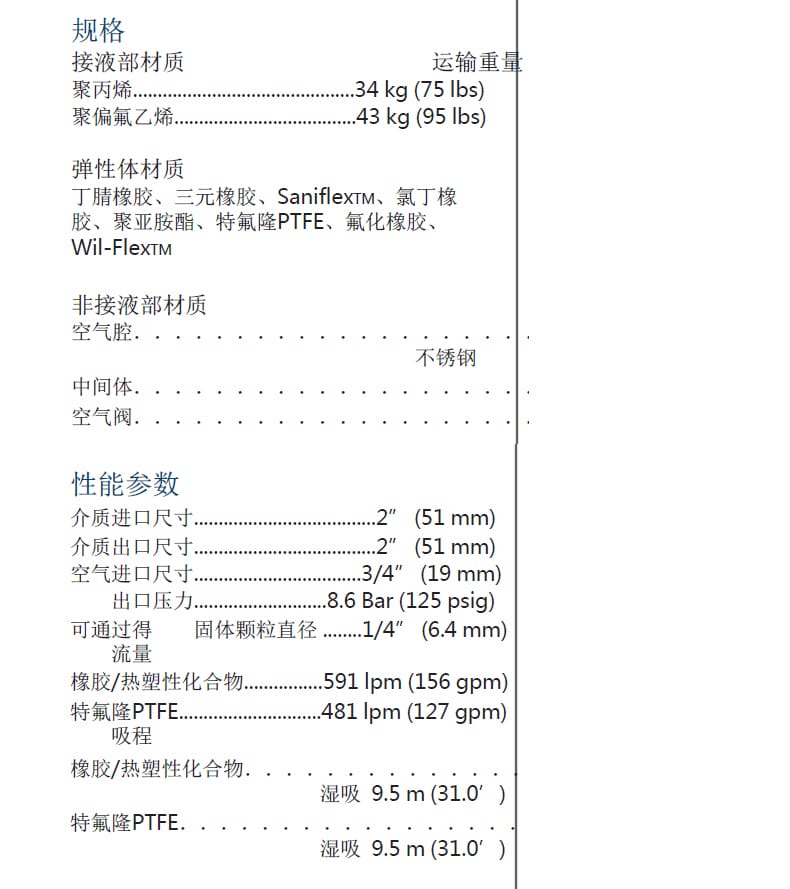

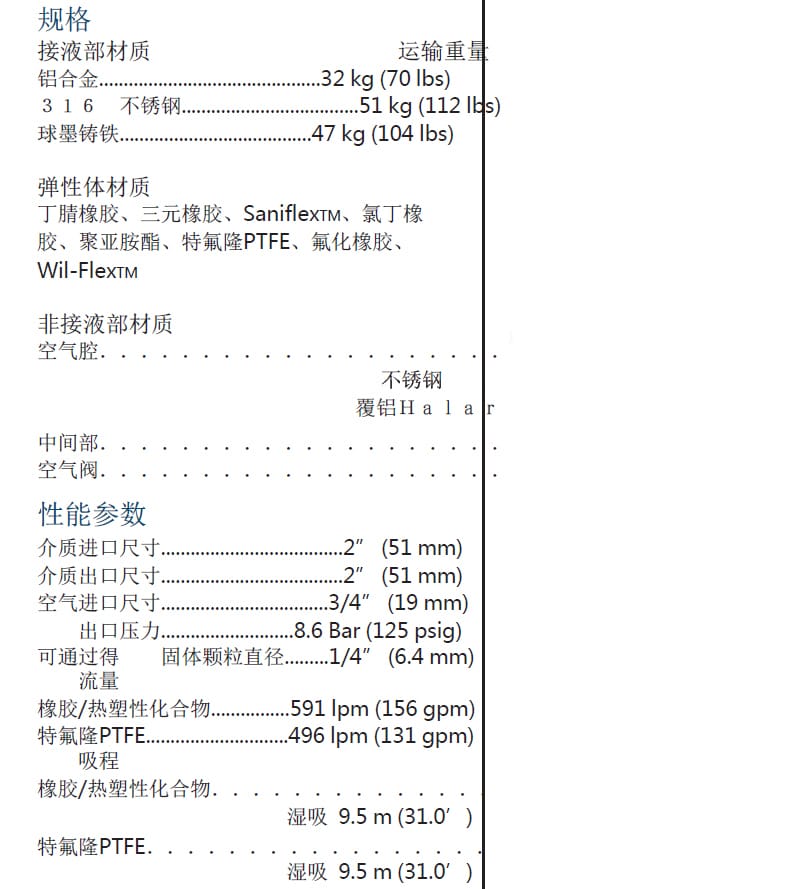

技術參數
| 項目 |
參數 |
| 介質進出口尺寸 |
2"（51 mm） |
| 空氣進口尺寸 |
3/4"（19 mm） |
| 最大出口壓力 |
8.6 bar（125 psig） |
| 最大顆粒通過直徑 |
1/4"（6.4 mm） |
| 額定流量（水介質，入口正壓） |
? 橡膠/熱塑性隔膜：591 LPM（156 GPM）
? PTFE隔膜：481–496 LPM（127–131 GPM） |
| 吸程能力 |
? 濕吸：9.5 m（31.0 ft）
? 干吸：鋁合金型7.3–7.7 m（24–25 ft）；工程塑料型7.7 m（23.0 ft） |
| 空氣消耗量（典型工況） |

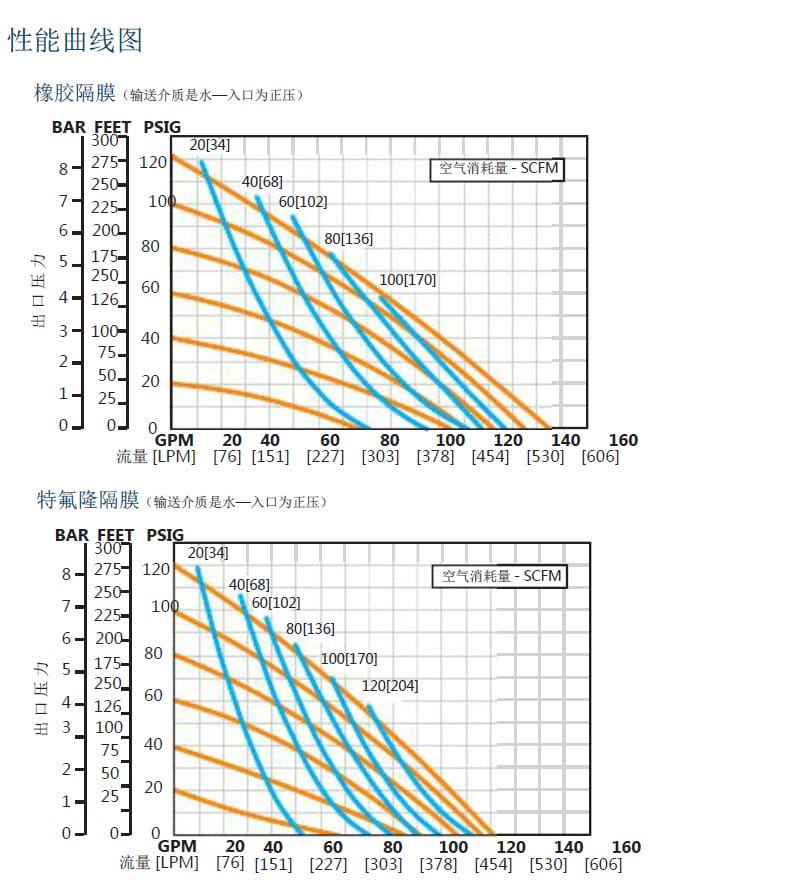

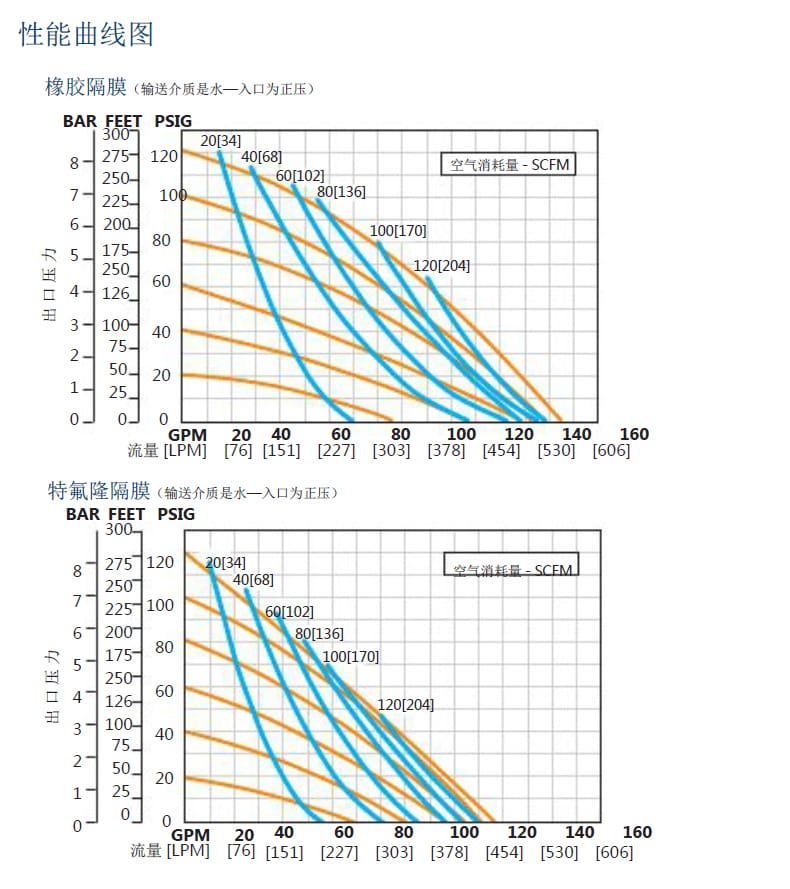

25–225 SCFM（依壓力與流量動態變化，詳見性能曲線圖） |
| 重量（運輸凈重） |
? 聚丙烯型：34 kg（75 lbs）
? PVDF型：43 kg（95 lbs）
? 鋁合金型：32 kg（70 lbs）
? 316不銹鋼型：51 kg（112 lbs）
? 球墨鑄鐵型：47 kg（104 lbs） |
應用行業
- 市政與工業污水處理（活性污泥、初沉池渣、濃縮液、濾池反洗水）；
- 化工與制藥（酸堿溶液、溶劑、結晶漿料、CIP清洗液）；
- 采礦與冶金（尾礦漿、浮選藥劑、氰化液）；
- 食品飲料（果醬、糖漿、酵母泥、乳清蛋白，符合Saniflex?/Wil-Flex?衛生級彈性體選項）；
- 涂料與陶瓷（釉料、色漿、高固含量懸浮液）；
- 船舶與環保應急（艙底油污水、溢油回收、移動式處理單元）。
安裝條件
- 環境要求：通風良好，避免粉塵堆積及冷凝水倒灌至氣源；環境溫度建議0–60℃；
- 氣源要求：潔凈、干燥、無油壓縮空氣（推薦配置三級過濾+干燥器），工作壓力3.4–8.6 bar（50–125 psig），進氣管路內徑≥3/4"（19 mm）并帶截止閥與壓力調節器；
- 管路連接：介質進出口采用2" FNPT螺紋或法蘭連接（標配NPT，可選ANSI/ISO法蘭）；排氣口需引至安全區域或加裝消音器；
- 基礎與支撐：建議剛性安裝于水平混凝土基座或鋼結構支架上，泵體底部預留≥150 mm維護空間；振動敏感場合應加裝減震墊；
- 方向與傾角：允許任意方向安裝（含倒置），但須確保排氣口高于泵腔以利冷凝水排出；垂直安裝時建議加裝支撐臂防下垂。
注意事項
- 嚴禁空載高速長時間運行：無介質時隔膜高頻撞擊將加速磨損，單次空轉不得超過30秒；
- 定期檢查與維護：每500小時檢查空氣閥組件、球閥密封、隔膜完整性；每2000小時更換全部彈性體件（含隔膜、球、球座）；
- 材質匹配必須嚴格校驗：PTFE隔膜雖耐腐，但低溫脆性顯著，低于5℃慎用；丁腈橡膠不耐酮類/強氧化劑，三元乙丙（EPDM）不耐礦物油，務必依據MSDS確認兼容性；
- 防凍保護：環境溫度＜0℃時，停機后須排空泵腔及管路積水，或注入防凍液；
- 安全泄壓：維修前務必關閉氣源、釋放殘余氣壓，并隔離介質進出口；
- 噪音控制：滿負荷運行噪音約85–95 dB(A)，建議加裝隔音罩或選用低噪排氣包；
- 認證合規：如用于ATEX Zone 1/21等防爆區，須選配Ex認證空氣閥及接地配件（型號后綴含“EX”）。

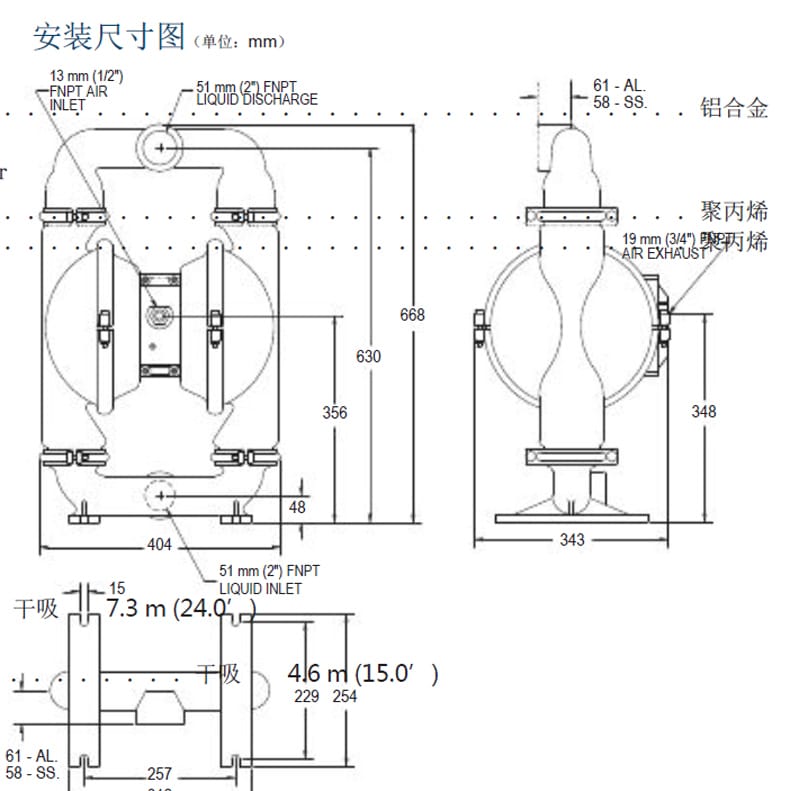

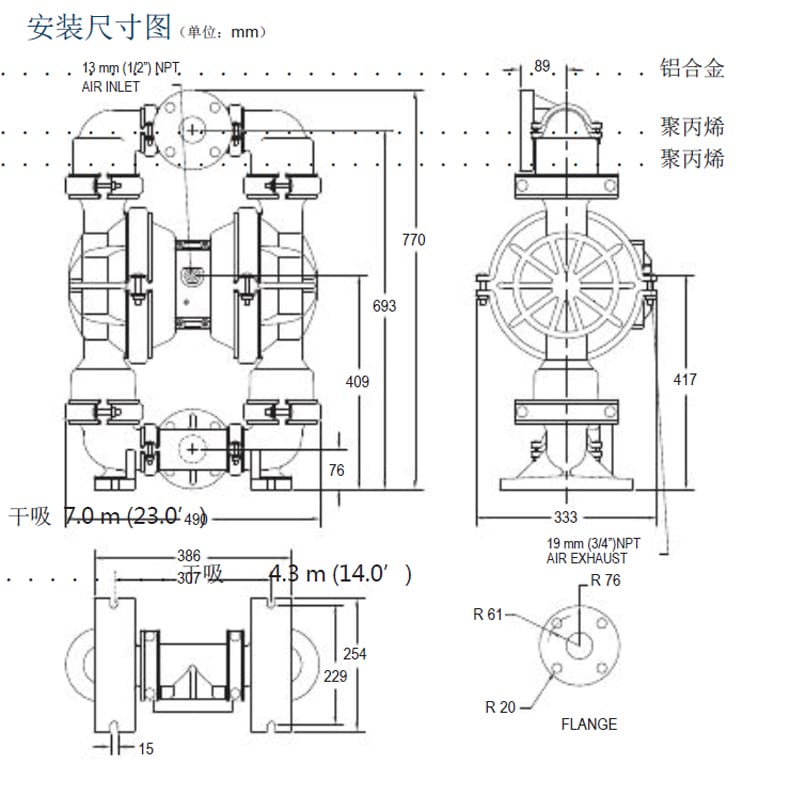

注：本產品符合ISO 9001質量管理體系，部分配置滿足FDA 21 CFR 177.2600、USP Class VI及3-A Sanitary Standards。詳細性能曲線、安裝尺寸圖及備件清單請參閱Wilden官方《P8 Series Technical Manual Rev. UF WILDEN PUMP8》。
