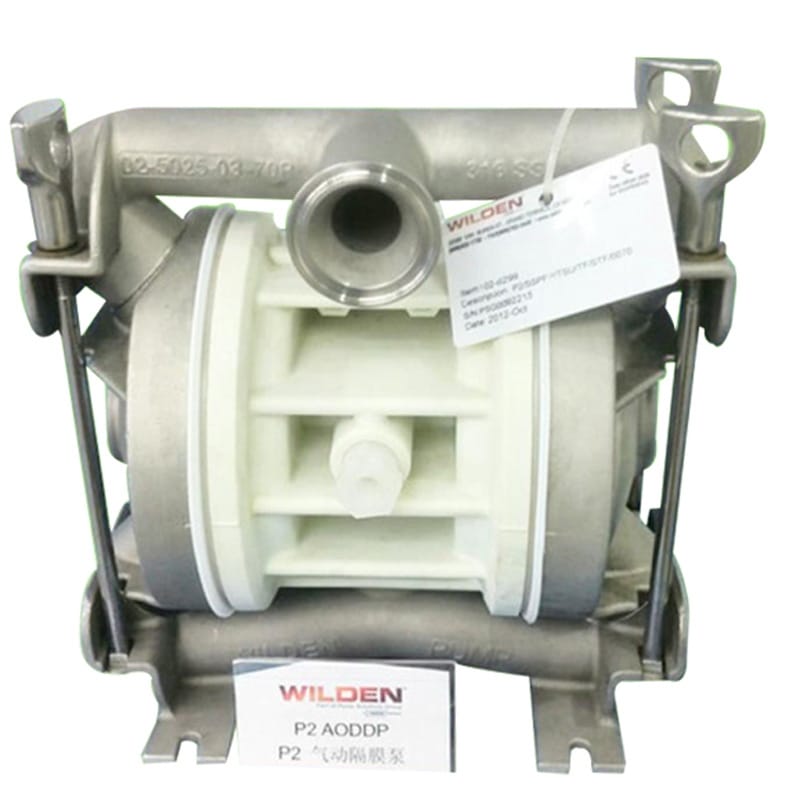

威爾頓（WILDEN）P2系列氣動隔膜泵技術文檔

核心特點

雙材質平臺設計：提供工程塑料（聚丙烯/聚偏氟乙烯）與不銹鋼（316 SS）兩大結構系列，適配不同腐蝕性工況；
全防腐兼容性：接液部件支持強酸、強堿、有機溶劑及含固污水等嚴苛介質；
模塊化彈性體配置：可選丁腈橡膠（NBR）、氯丁橡膠（CR）、特氟?。≒TFE）、氟化橡膠（FFKM）及專利Wil-Flex?/Saniflex?彈性體，兼顧耐化學性與壽命；
自吸能力強：濕吸高達9.2 m（30.1 ft），干吸達5.8 m（19.0 ft），無需灌泵；
無泄漏、防爆安全：純氣動驅動，無電火花風險，適用于Class I Div 1危險區域；
寬顆粒通過能力：最大可通過4.8 mm（3/16″）固體顆粒，抗堵塞性能優異。

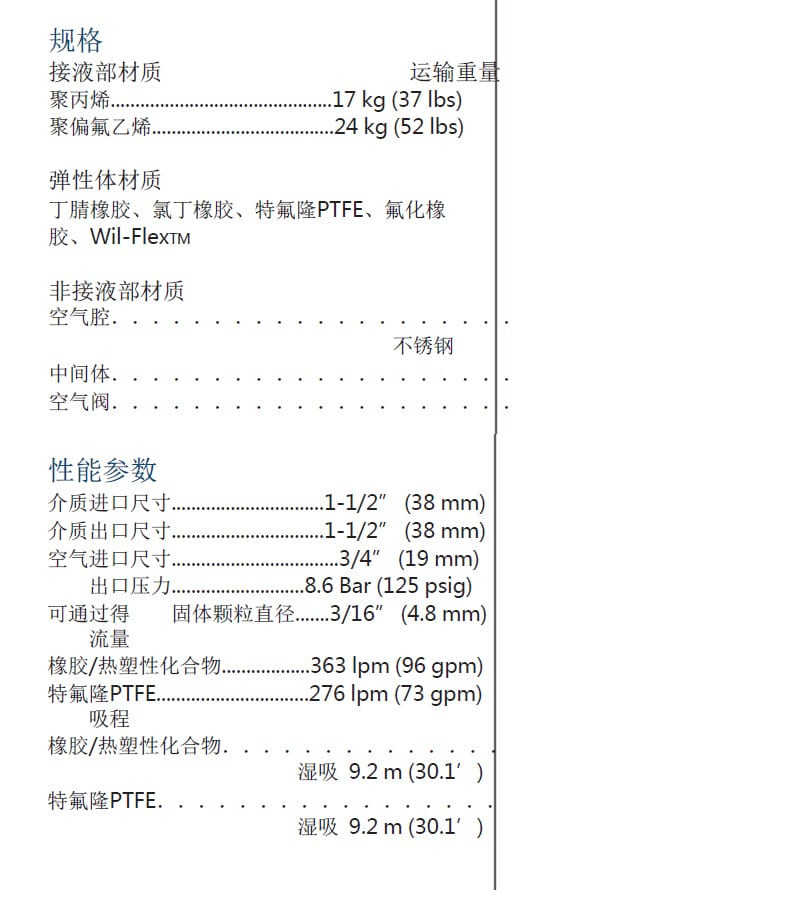

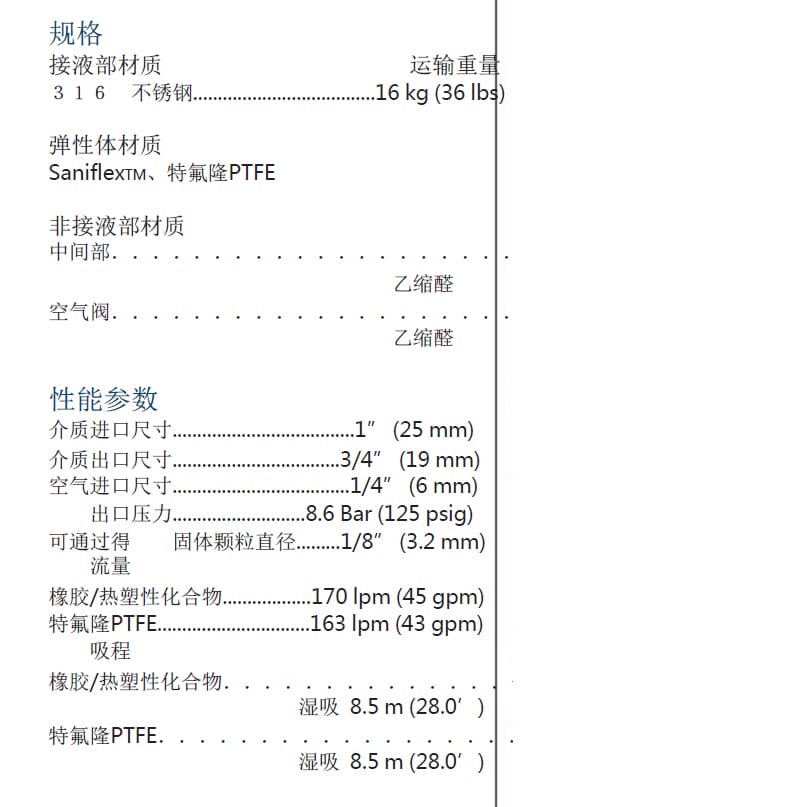

項目	工程塑料系列（PP/PVDF）	不銹鋼系列（316 SS）
介質進出口尺寸	1-1/2″（38 mm）	1″（25 mm） / 3/4″（19 mm）
空氣進口尺寸	3/4″（19 mm）	1/4″（6 mm）
最大出口壓力	8.6 bar（125 psig）	8.6 bar（125 psig）

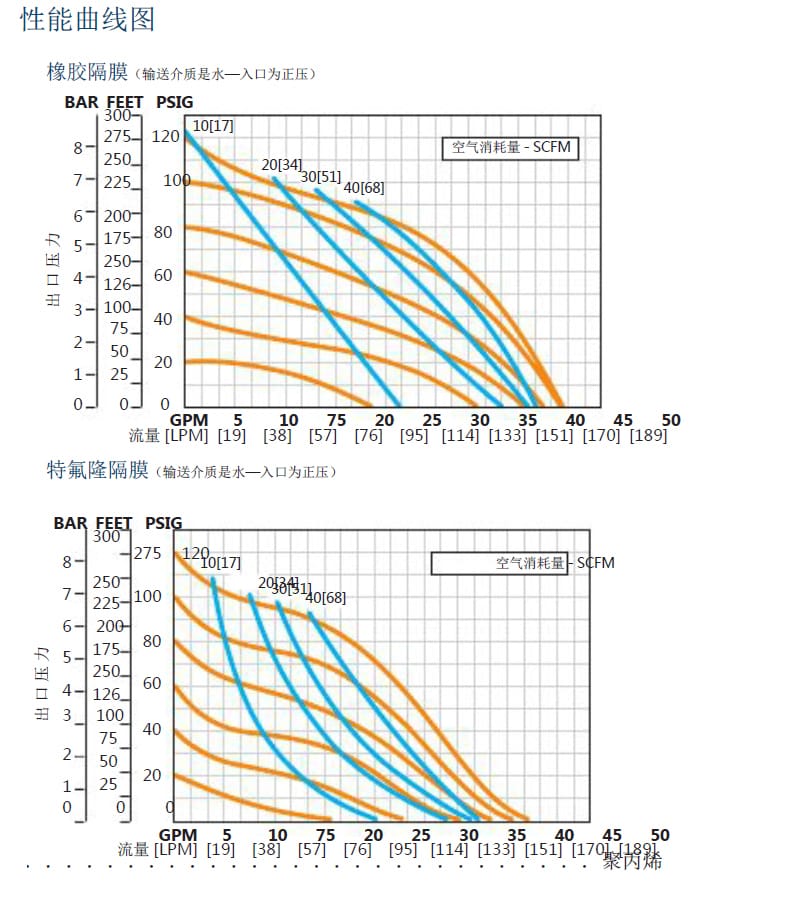

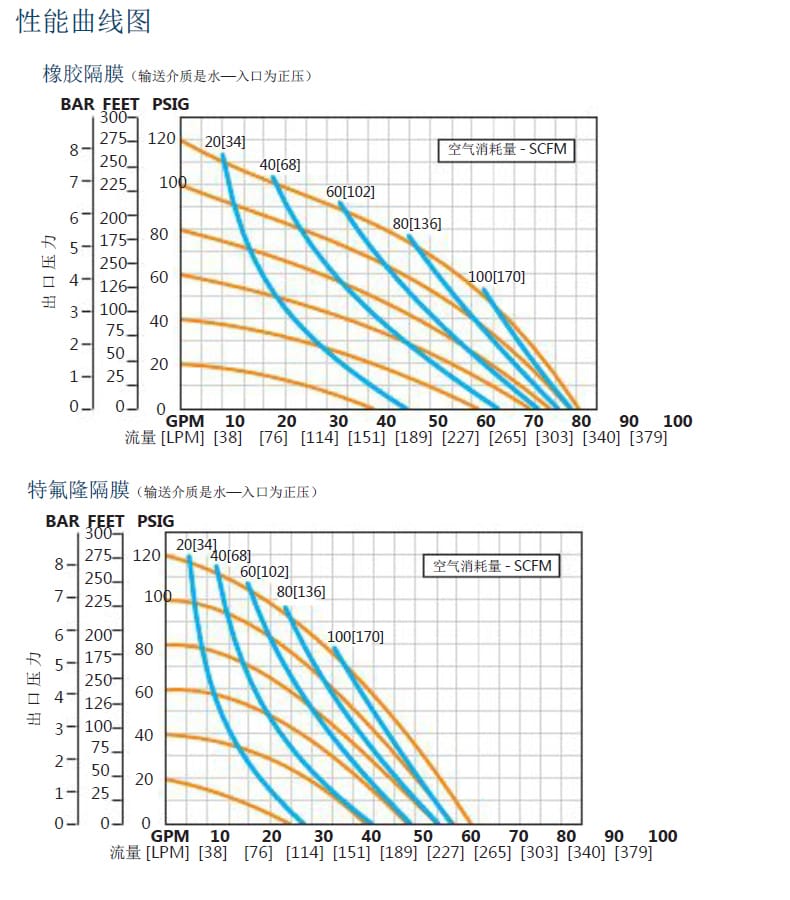

最大流量（水）	橡膠型：363 LPM（96 GPM） PTFE型：276 LPM（73 GPM）	橡膠型：170 LPM（45 GPM） PTFE型：163 LPM（43 GPM）
最大顆粒通過直徑	4.8 mm（3/16″）	3.2 mm（1/8″）
濕吸高度	9.2 m（30.1 ft）	8.5 m（28.0 ft）
干吸高度	5.7 m（18.7 ft） / 2.1 m（6.8 ft）*	5.8 m（19.0 ft） / 3.0 m（10.0 ft）*
運輸重量	PP：17 kg（37 lbs） PVDF：24 kg（52 lbs）	316 SS：≈16 kg（36 lbs）
接液部材質	聚丙烯（PP）、聚偏氟乙烯（PVDF）	316不銹鋼
非接液部材質	空氣腔/中間體/空氣閥：不銹鋼（PP/PVDF系列）中間體/空氣閥：乙縮醛（316 SS系列）	中間體/空氣閥：乙縮醛
彈性體選項	丁腈橡膠（NBR）、氯丁橡膠（CR）、PTFE、氟化橡膠（FFKM）、Wil-Flex?、Saniflex?	Saniflex?、PTFE

*注：“干吸”值依安裝方式（如是否帶底閥、管路密封性）略有差異，推薦優先采用濕吸工況以保障穩定性。

化工行業：濃硫酸、鹽酸、硝酸、氫氧化鈉、次氯酸鈉等強腐蝕性介質輸送；
環保水處理：市政/工業污水處理、污泥回流、加藥系統、含固廢水提升；
制藥與生物工程：CIP/SIP清洗液輸送、發酵液轉移、符合3-A/Sanitary標準的衛生級流程（Tri-Clamp接口型號）；
電鍍與表面處理：蝕刻液、鈍化液、磷化液等高磨損、高腐蝕介質；
食品飲料：糖漿、果醬、乳制品（需Saniflex?/PTFE+衛生型結構）。

氣源要求：潔凈干燥壓縮空氣，壓力范圍1.4–8.6 bar（20–125 psig），建議配置空氣過濾器（≤5 μm）及油水分離器；
環境溫度：5–65°C（41–149°F），避免結冰或長期暴曬；
安裝方位：推薦水平安裝，進出口管線應設支撐避免應力傳導至泵體；垂直安裝時須確保排氣口朝上、排液口朝下；
管路連接：
- 工程塑料系列：標配FNPT螺紋（1-1/2″/1″/3/4″）或DIN/ANSI法蘭；

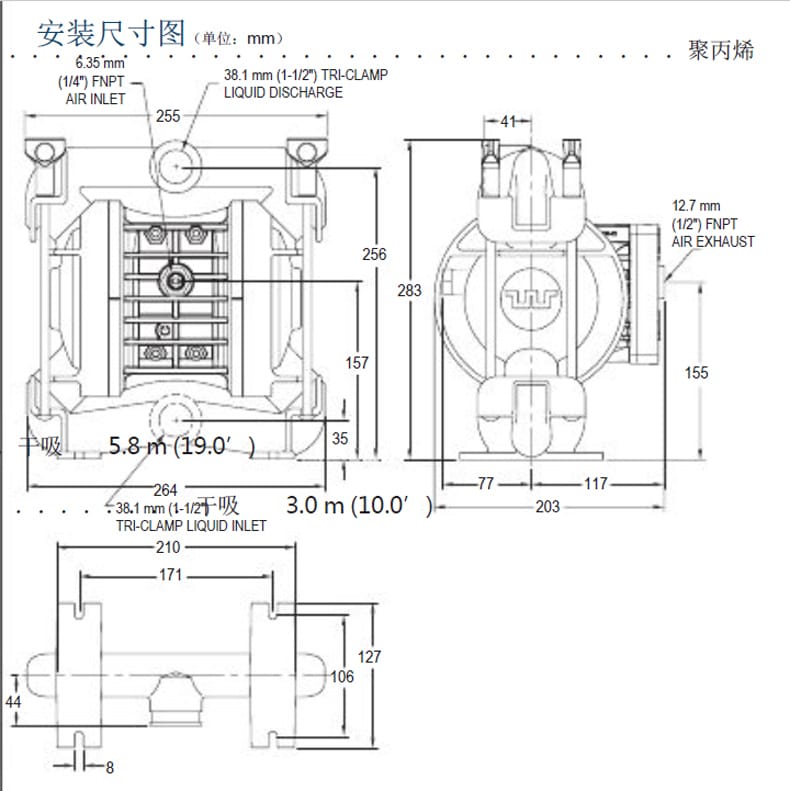

- 衛生型系列：Tri-Clamp快裝接口（1-1/2″液體進出口，1/4″/1/2″空氣接口）；
基礎要求：剛性穩固基座，避免振動傳遞；若用于移動設備，需加裝減震墊；
排氣處理：空氣排氣口建議引至室外或接入消音器，防止油霧污染環境。

? 嚴禁空載長時間運行：無介質時隔膜易過熱老化，單次空轉不得超過1分鐘；
? 啟動前務必排氣：首次啟用或停機后，需打開排氣閥排出空氣腔內殘余冷凝水；
? 彈性體匹配驗證：輸送特殊介質（如酮類、氯代烴、高溫堿液）前，須查閱《WILDEN化學兼容性指南》確認所選彈性體適用性；
?? 定期維護要點：
- 每500小時檢查空氣閥組件磨損、更換O型圈；
- 每2000小時更換隔膜及球閥組件（高頻工況需縮短周期）；
- 檢查消聲器是否堵塞，保持排氣通暢；
?? 防凍保護：低溫環境停機后須排空泵腔及管路積水，或添加防凍液（需兼容彈性體）；
? 合規提示：本產品符合ISO 8573-1 Class 2空氣質量標準，適用于ATEX II 2G Ex h IIB T4 Gb（氣動元件本質安全）認證場景。
