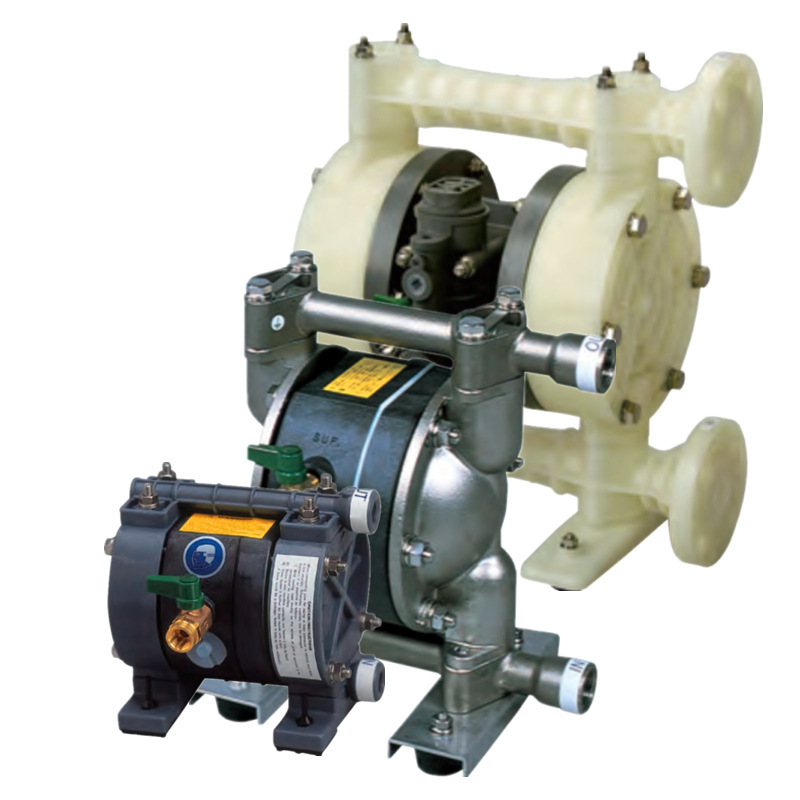

雅瑪達山田 (YAMADA) 氣動隔膜泵產品詳解
核心特點
- 高性能氣動驅動：采用YAMADA高性能氣動操作原理，運行穩定可靠，無需電源。
- 高度模塊化定制：提供口徑、本體材質、膜片材質等多種組合，型號命名規則清晰，滿足不同流體工況需求。
- 雙閥門系統可選：根據型號不同，提供球閥（B系列，適用于含顆粒液體）和平板閥（F系列，適用于潔凈液體）兩種止回閥形式。
- 強自吸能力：各系列最大自吸揚程高度均可達1米。
- 多規格排量覆蓋：涵蓋NDP-5(10L/min)、DP-10(20L/min)、NDP-15(50L/min)等多個流量等級，吐出量/工作周期從20mL至70mL不等。
技術參數
通用工作參數
- 供氣壓力：0.2 - 0.7 MPa
- 最高吐出壓力：0.7 MPa
- 固體顆粒最大尺寸：1 mm (DP-10及NDP-15系列)
材質與耐溫范圍
| 部件類別 |
材質選項 |
液劑溫度范圍 |
| 本體材質 |
鋁合金 / 鑄鐵 / 不銹鋼 |
0~100℃ |
| 本體材質 |
聚丙烯 (PPG) |
0~60℃ |
| 膜片材質 |
NBR (腈類橡膠) / CR (氯丁橡膠) |
0~70℃ |
| 膜片材質 |
TPEE (聚脂彈性體) / EPDM (三元乙丙橡膠) |
0~80℃ |
| 膜片材質 |
FKM (氟橡膠) / PTFE (聚四氟乙烯) |
0~100℃ |
各系列詳細規格

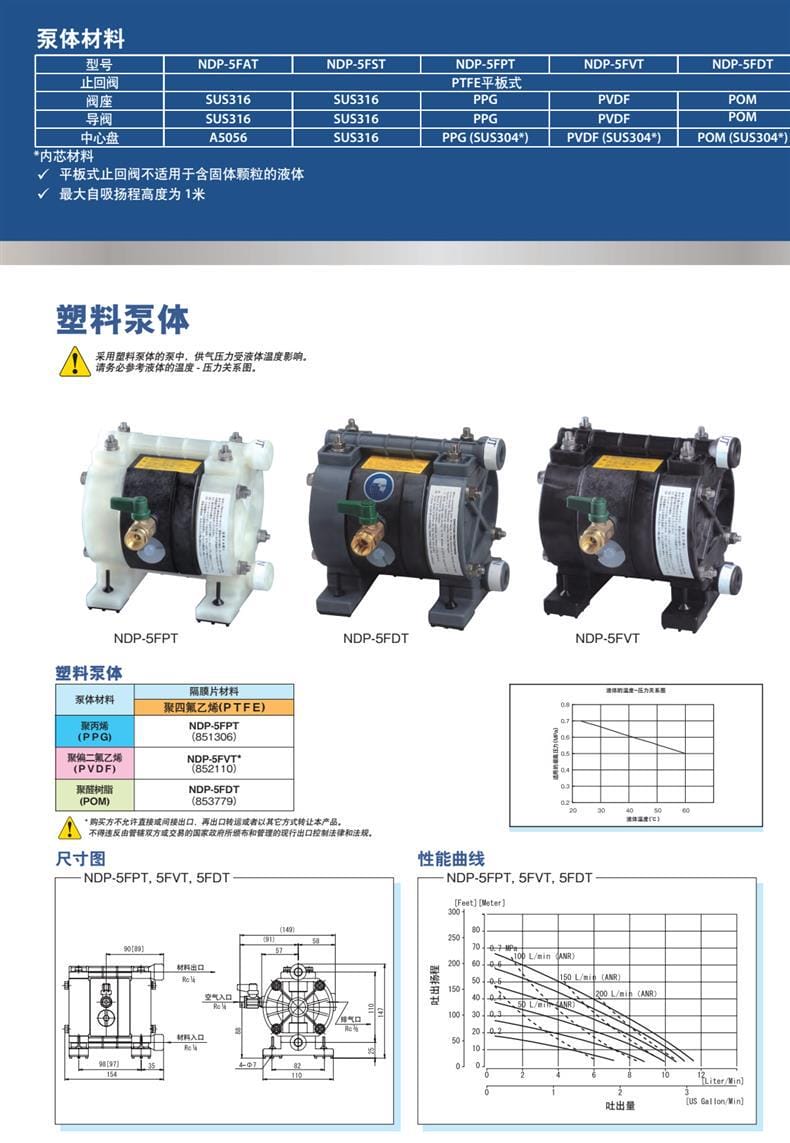

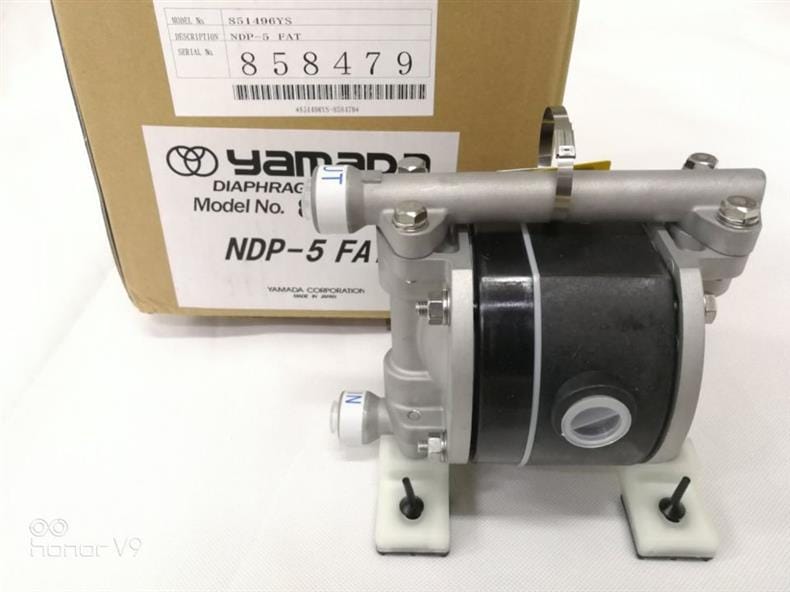

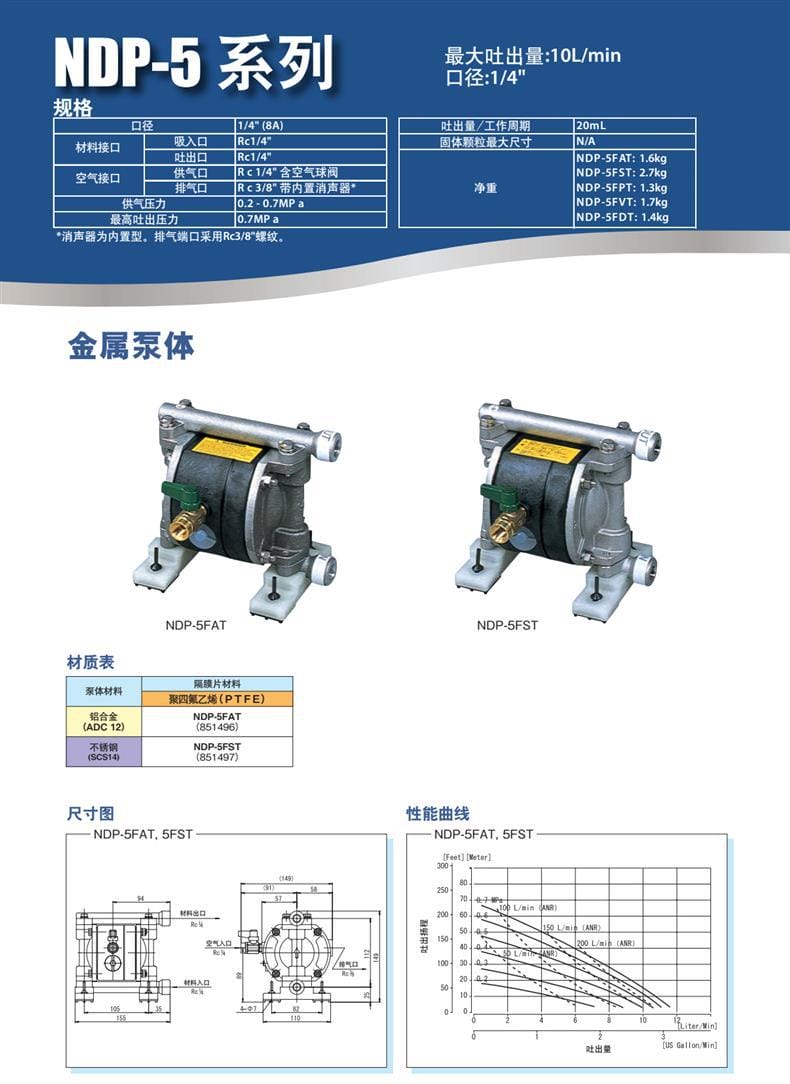

- NDP-5系列：口徑1/4"(8A)，最大吐出量10L/min，吐出量/工作周期20mL；接口：吸入口/吐出口Rc1/4，供氣口Rc1/4(含空氣球閥)，排氣口Rc3/8(帶內置消聲器)。

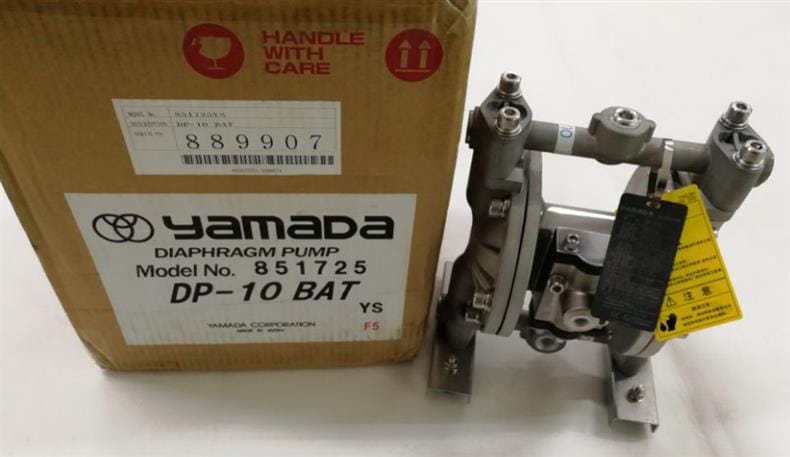

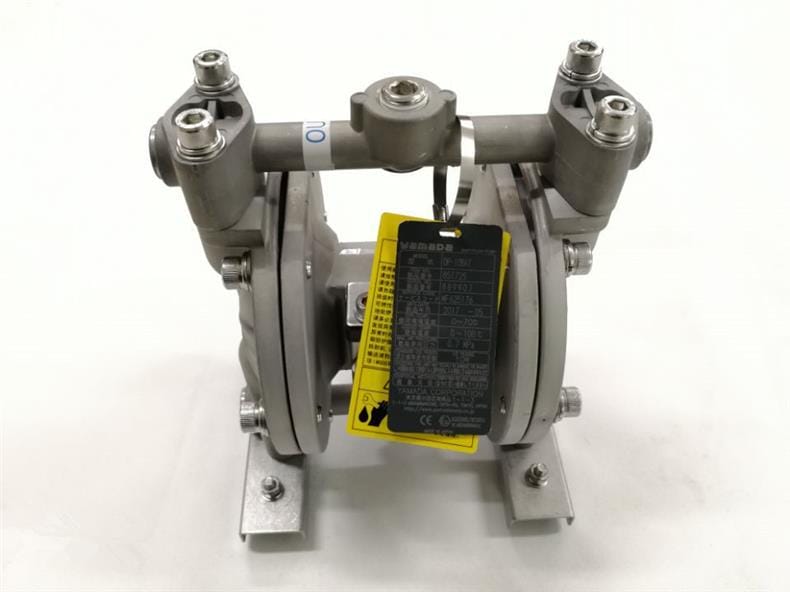

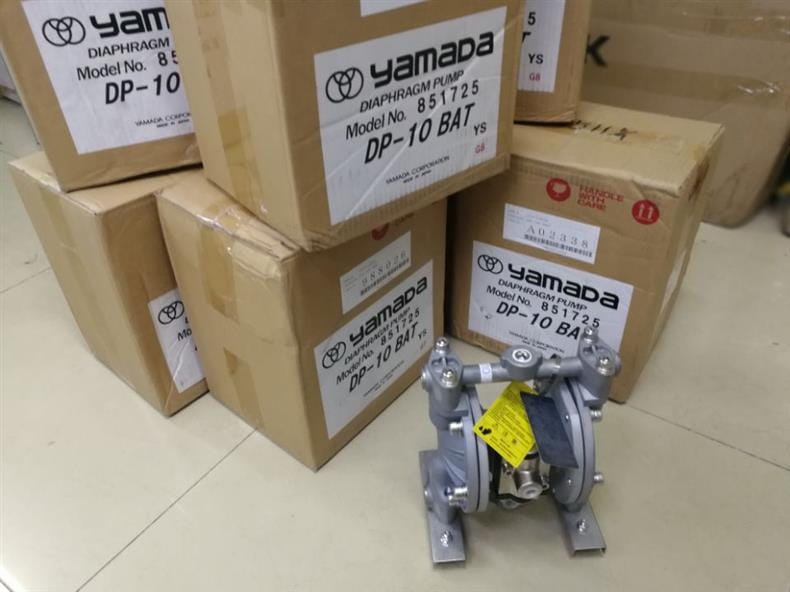

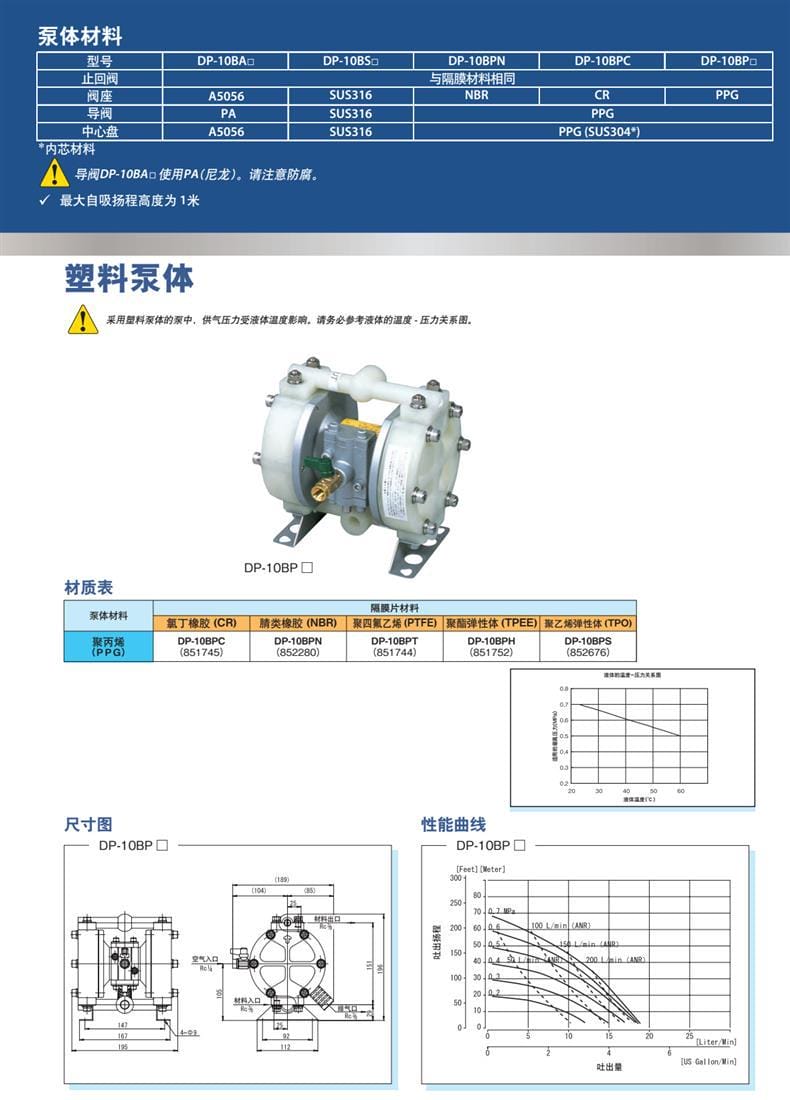

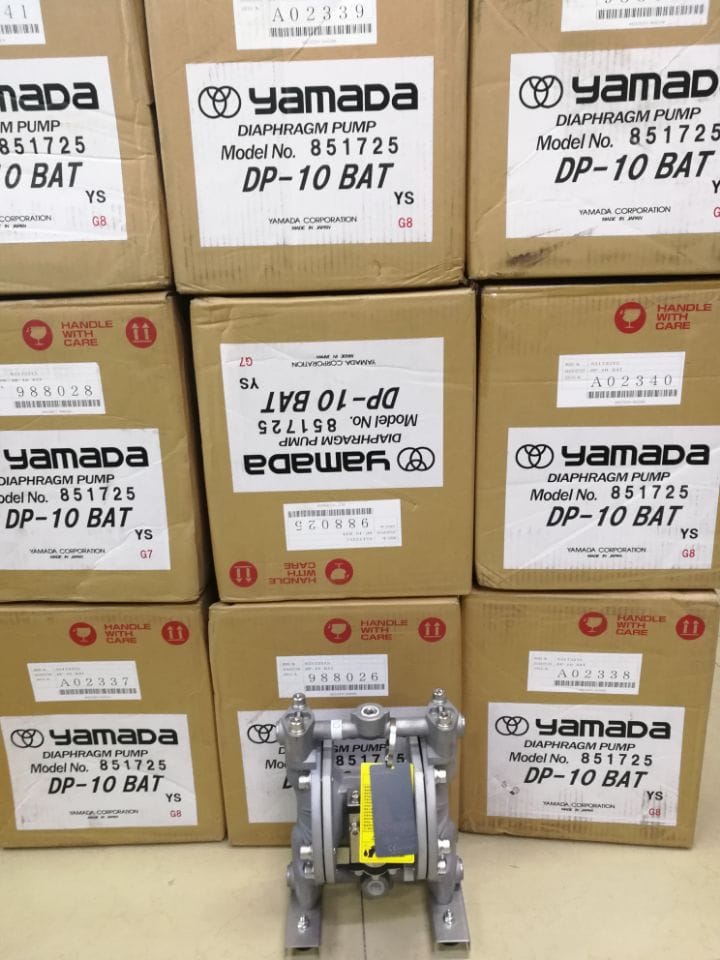

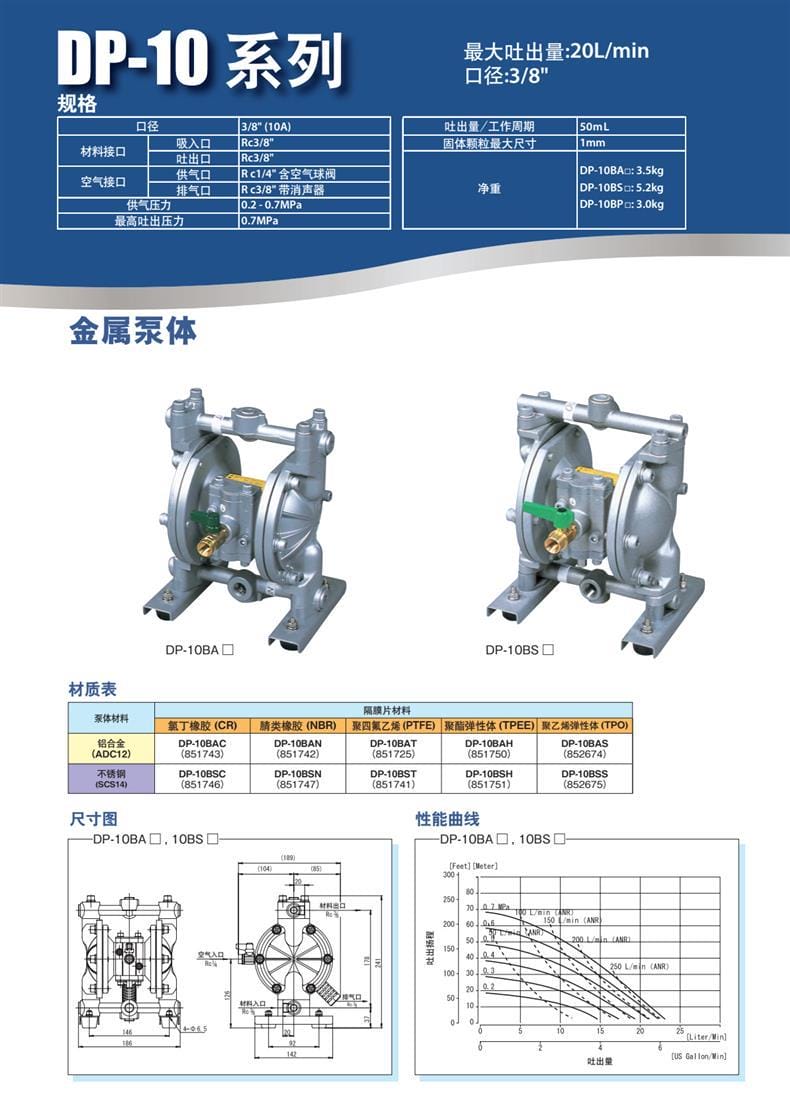

- DP-10系列：口徑3/8"(10A)，最大吐出量20L/min，吐出量/工作周期50mL；接口：吸入口/吐出口Rc3/8，供氣口Rc1/4(含空氣球閥)，排氣口Rc3/8(帶消聲器)。

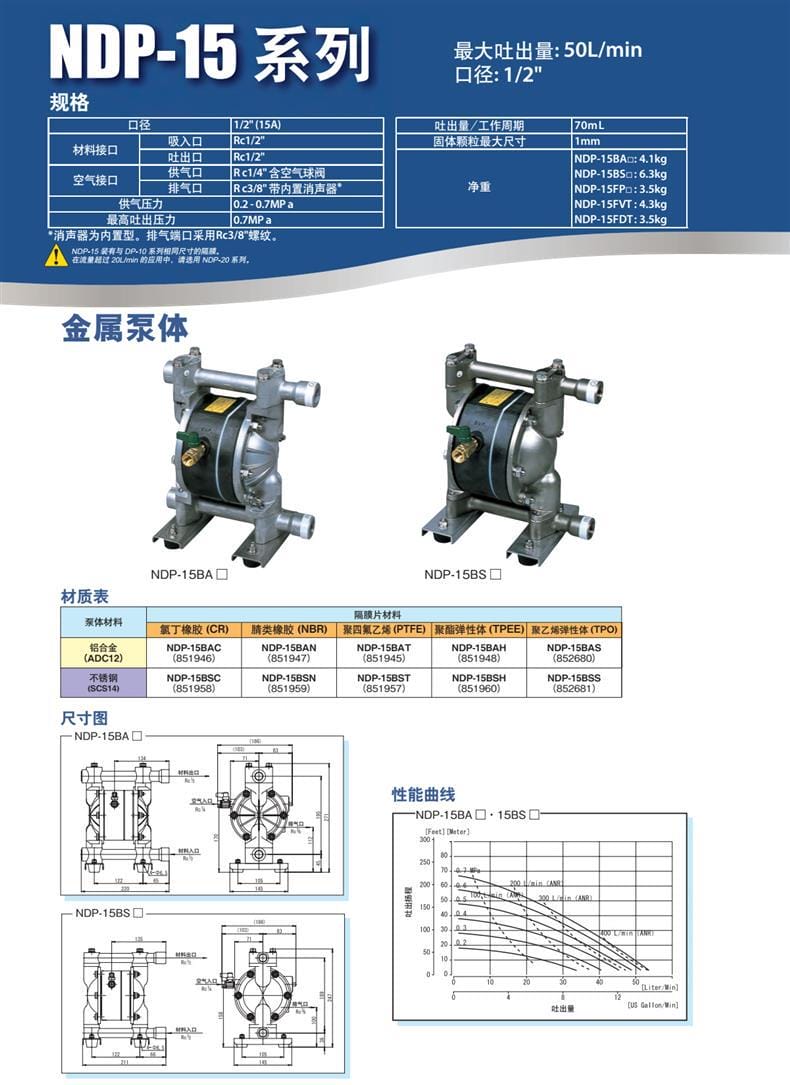

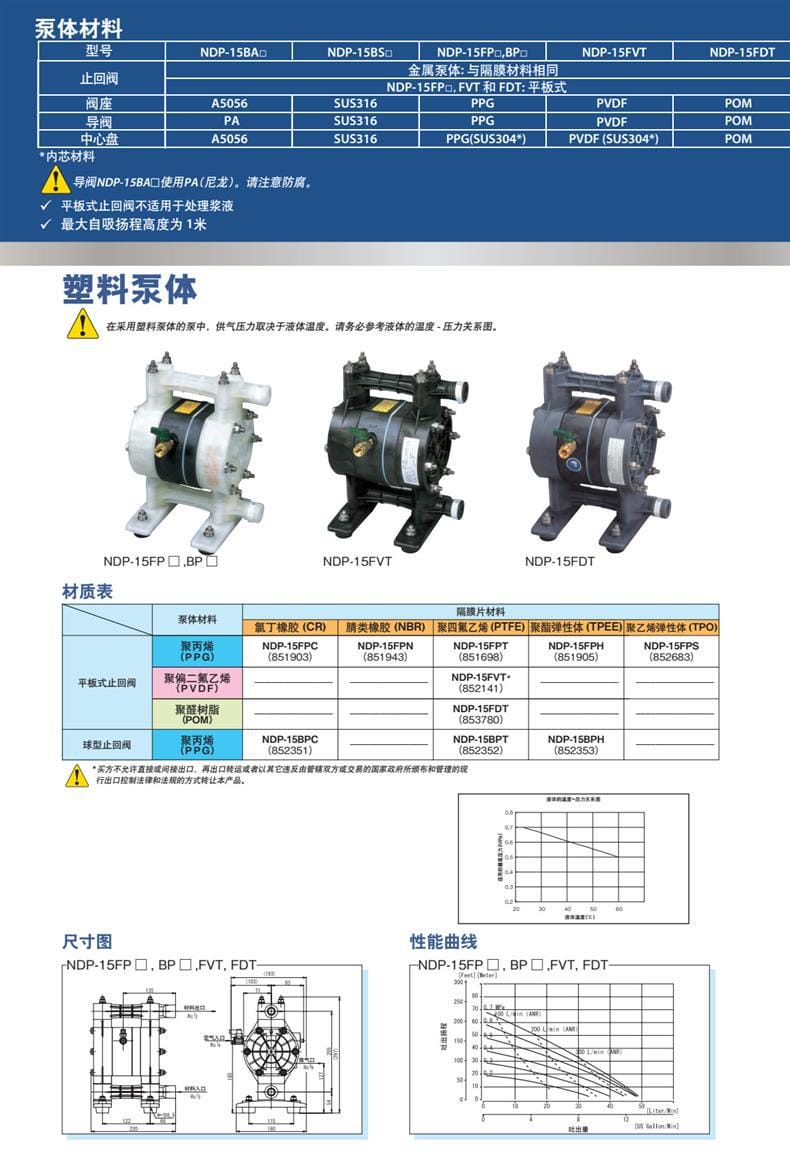

- NDP-15系列：口徑1/2"(15A)，最大吐出量50L/min，吐出量/工作周期70mL；接口：吸入口/吐出口Rc1/2，供氣口Rc1/4(含空氣球閥)，排氣口Rc3/8(帶內置消聲器)。

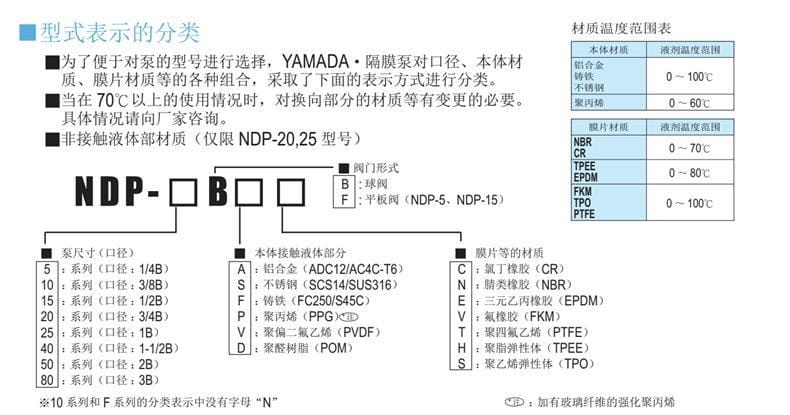

型號命名規則
- 口徑系列：5(1/4B), 10(3/8B), 15(1/2B), 20(3/4B), 25(1B), 40(1-1/2B), 50(2B), 80(3B)
- 本體材質：A-鋁合金(ADC12), S-不銹鋼(SCS14), 鑄鐵, P-聚丙烯(PPG), V-聚偏二氟乙烯(PVDF), D-聚醛樹脂(POM)
- 膜片材質：C-氯丁橡膠(CR), N-腈類橡膠(NBR), T-聚四氟乙烯(PTFE), H-聚脂彈性體(TPEE), S-聚乙烯彈性體(TPO), E-三元乙丙橡膠(EPDM), K-氟橡膠(FKM)
應用行業
基于其豐富的材質組合（特別是PTFE、PVDF、不銹鋼等耐腐蝕材質）和顆粒物通過能力，該系列氣動隔膜泵廣泛應用于：
- 化工與制藥行業：腐蝕性化學品、溶劑、酸堿液的輸送與計量。
- 水處理與環保行業：污水處理、絮凝劑加注、污泥及含顆粒廢水輸送。
- 涂裝與表面處理：油漆、涂料、油墨的循環與噴涂輸送。
- 電子與半導體行業：高純度化學品輸送（適用PVDF/PTFE材質的塑料泵體）。
- 食品與飲料行業：食品級流體輸送（需選配相應合規材質如EPDM/PTFE）。
安裝條件
- 氣源連接：需配置0.2-0.7MPa的穩定潔凈氣源，供氣口標配空氣球閥以調節氣量。
- 排氣要求：排氣口標配內置消聲器（螺紋規格Rc3/8），確保排氣順暢并降低運行噪音。
- 管路匹配：吸入口與吐出口需嚴格按照對應口徑的Rc螺紋標準進行硬管或軟管連接，確保密封無泄漏。

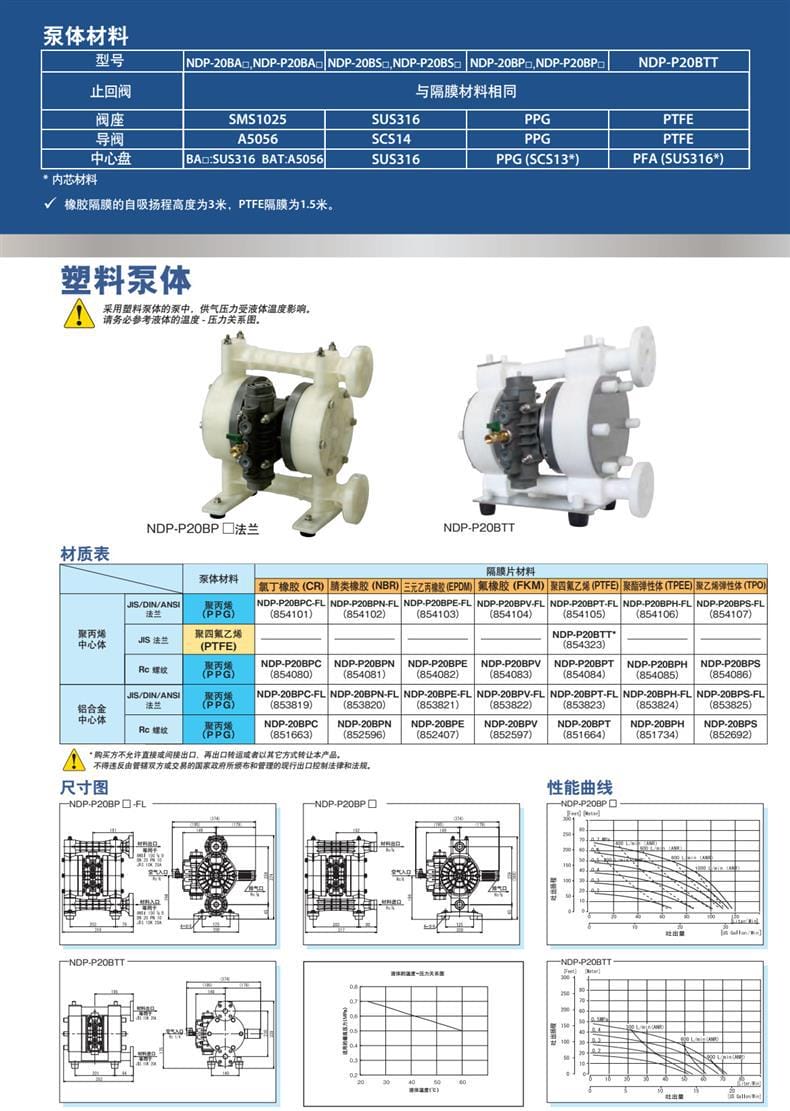

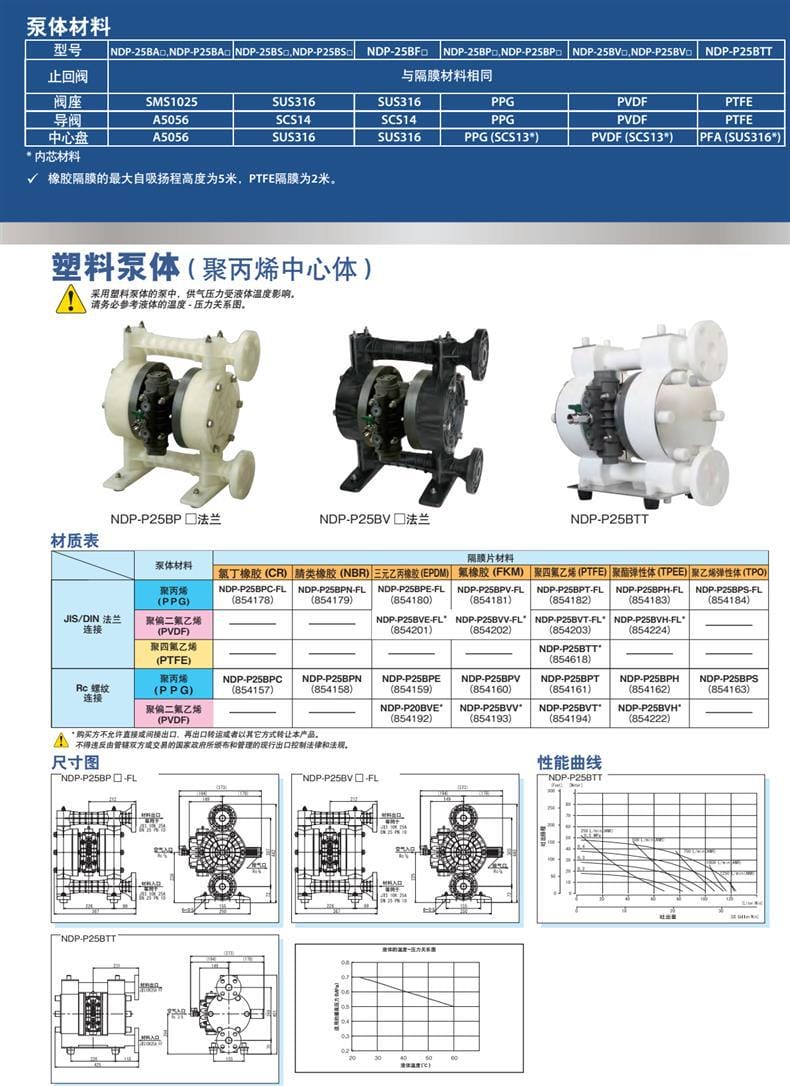

- 塑料泵體特殊要求：采用塑料泵體（PPG/PVDF/POM）時，供氣壓力受液體溫度直接影響，安裝調試時務必參考隨機的溫度-壓力關系圖進行氣壓設定，防止超溫超壓導致泵體損壞。
注意事項
- 高溫工況預警：當使用溫度超過70℃時，泵內部換向部分材質需進行變更，請務必向廠家咨詢確認選型，不可直接超溫使用。
- 閥門選型限制：平板式止回閥（F系列）不適用于含固體顆粒的液體或漿液輸送，處理此類介質務必選用球閥（B系列）型號以防卡死。
- 防腐提醒：部分金屬泵體型號（如NDP-15BA口、DP-10BA口）的導閥使用PA（尼龍）材質，在特定化學溶劑環境下需注意防腐兼容性。

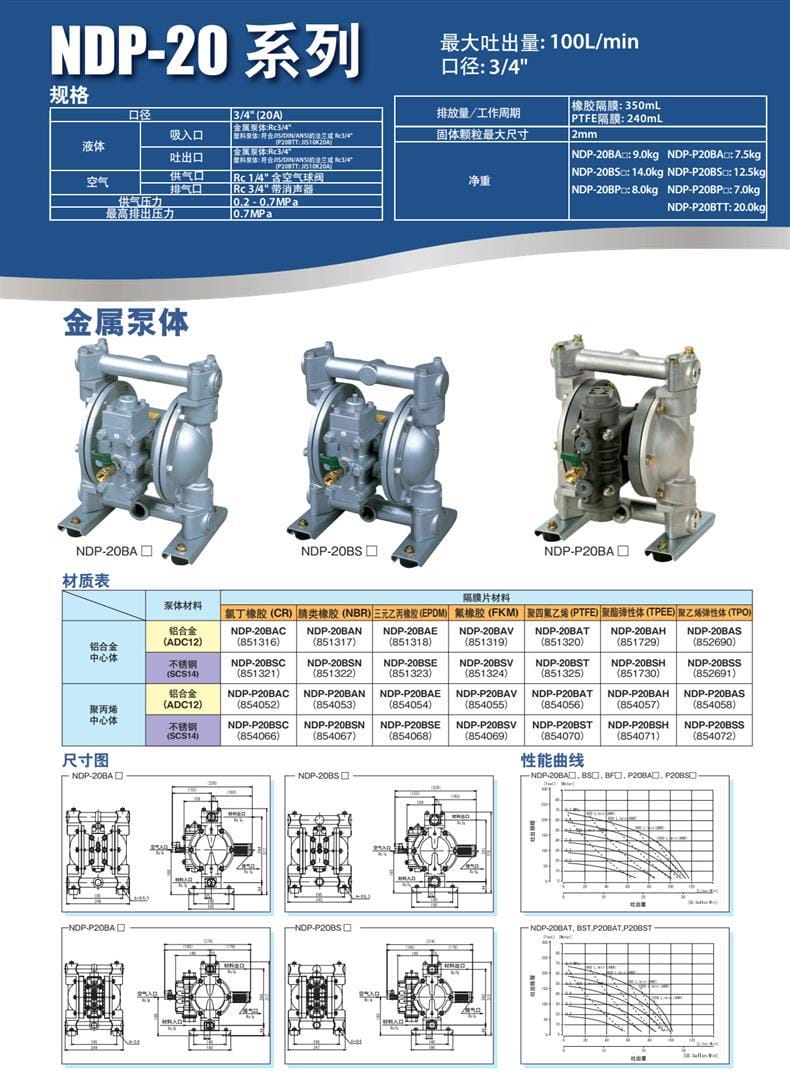

- 流量升級建議：當應用需求流量超過20L/min時，建議直接選用更大口徑的NDP-20及以上系列，以保證泵的運行壽命和最佳效率。
- 出口管制合規：購買方不允許直接或間接出口、再出口、轉運或以其他方式轉讓本產品，必須嚴格遵守相關國家政府頒布和管理的現行出口控制法律法規。
