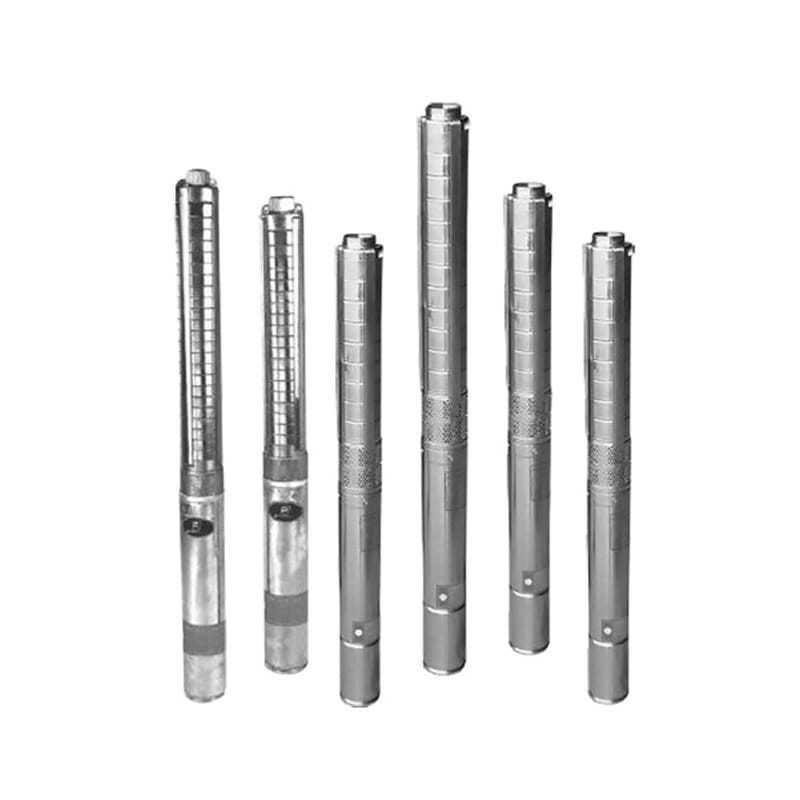

南方泵業 - 南方不銹鋼多級深井泵 SJ30-3SWSP4

核心特點

結構創新：替代傳統長軸式聯接深井泵，采用潛水電機直聯，安裝維護更便捷。
安全防護：泵內自帶止回閥，有效防止停機逆流及管路水錘沖擊，保障系統安全。
高效節能：體積小巧，運行平穩，水力模型優化，實現高效節能運行。
經久耐用：全不銹鋼材質打造，抗腐蝕性能強，顯著延長使用壽命。

技術參數

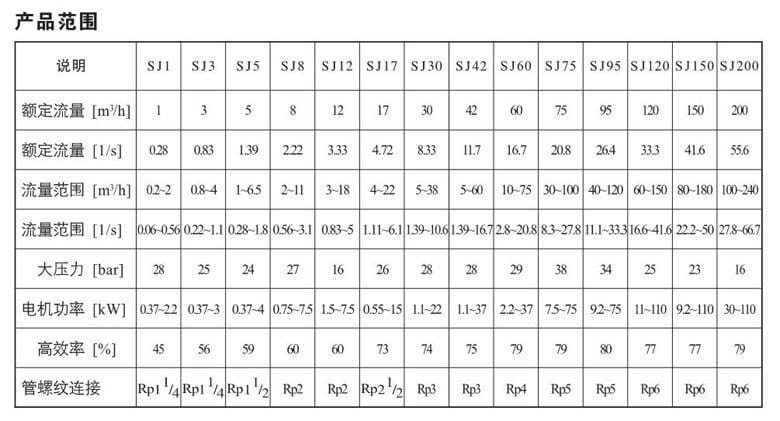

整體系列參數

流量范圍：0.2 m3/h ～ 180 m3/h
揚程范圍：4.5 m ～ 381 m
功率范圍：0.37 kW ～ 110 kW
頻率支持：50Hz / 60Hz

本型號（SJ30-3SWSP4）核心參數

額定流量：30 m3/h
額定揚程：22 m
配用電機功率：3 kW
轉速：2850 r/min

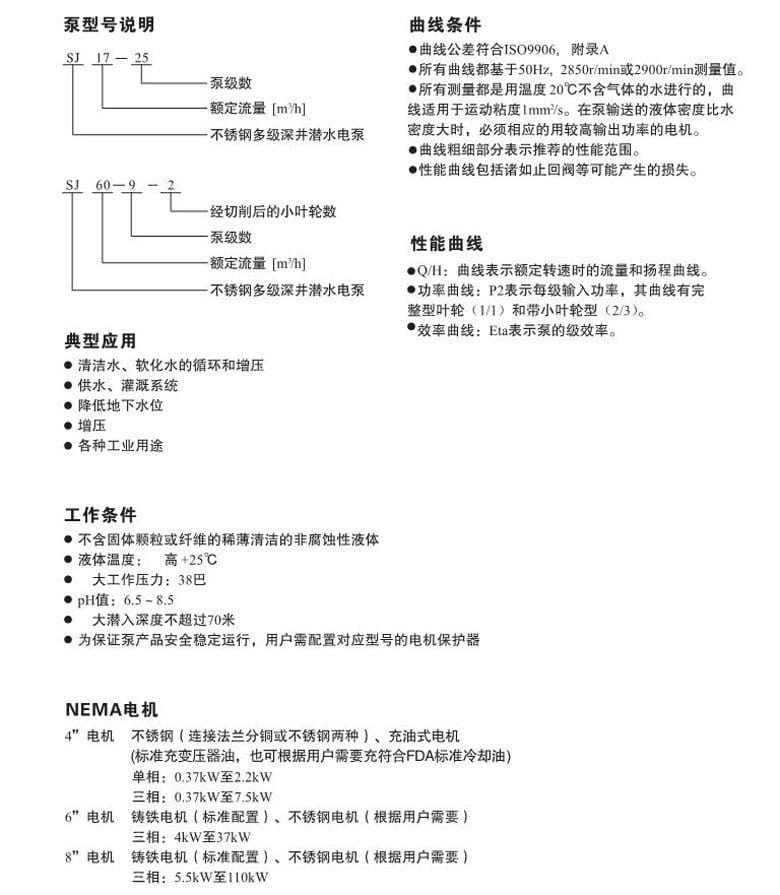

工作條件參數

液體溫度：最高 +25℃（常規工況）/ +35℃（特定工況）
最大工作壓力：38 bar
pH值范圍：6.5 ～ 8.5
最大潛入深度：不超過 70 米

NEMA電機配置選項

4寸電機：不銹鋼材質，充油式（標準變壓器油或符合FDA標準冷卻油），單相0.37~2.2kW，三相0.37~7.5kW。
6寸電機：鑄鐵（標準）或不銹鋼（選配），三相4~37kW。
8寸電機：鑄鐵（標準）或不銹鋼（選配），三相5.5~110kW。

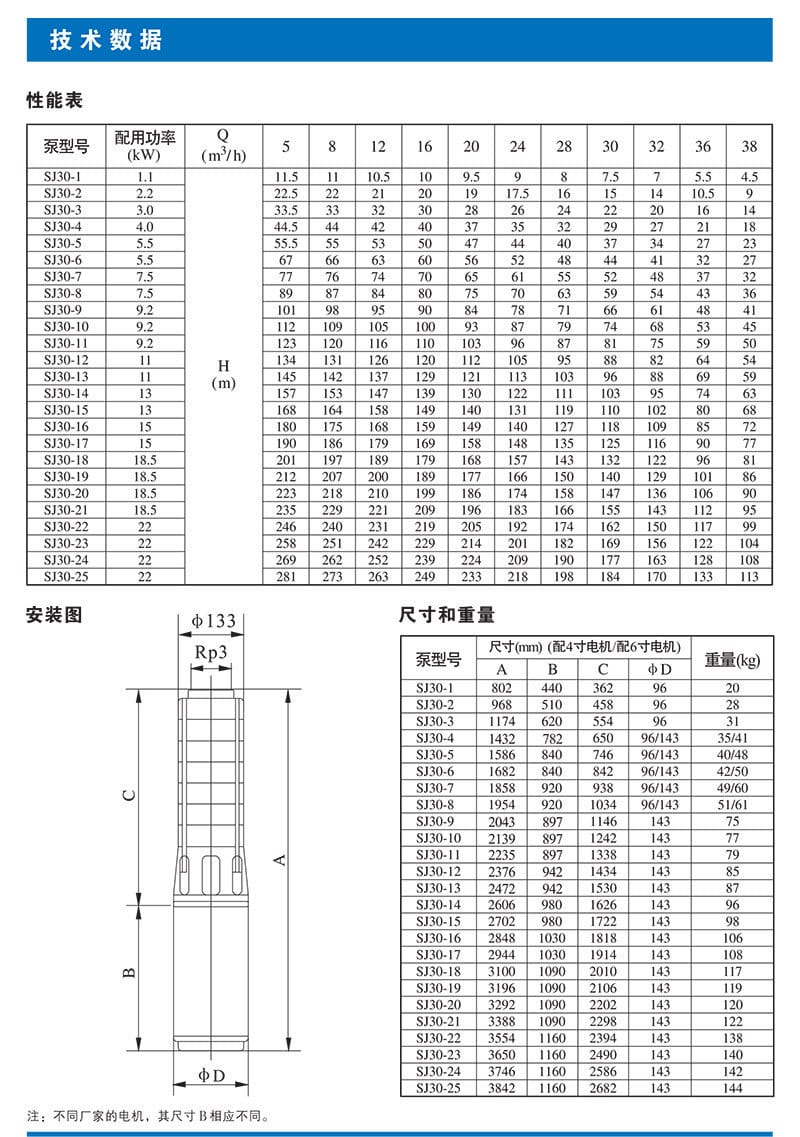

SJ30系列性能表（流量Q m3/h 對應揚程H m）

| 泵型號 | 配用功率 | 5 | 8 | 12 | 16 | 20 | 24 | 28 | 30 | 32 | 36 | 38 | |---|---|---|---|---|---|---|---|---|---|---|---|---|---| | SJ30-1 | 1.1kW | 11.5 | 11 | 10.5 | 10 | 9.5 | 9 | 8 | 7.5 | 7 | 5.5 | 4.5 | | SJ30-2 | 2.2kW | 22.5 | 22 | 21 | 20 | 19 | 17.5 | 16 | 15 | 14 | 10.5 | 9 | | SJ30-3 | 3.0kW | 33.5 | 33 | 32 | 30 | 28 | 26 | 24 | 22 | 20 | 16 | 14 | | SJ30-4 | 4.0kW | 44.5 | 44 | 42 | 40 | 37 | 35 | 32 | 29 | 27 | 21 | 18 | | SJ30-5 | 5.5kW | 55.5 | 55 | 53 | 50 | 47 | 44 | 40 | 37 | 34 | 27 | 23 | | SJ30-6 | 5.5kW | 67 | 66 | 63 | 60 | 56 | 52 | 48 | 44 | 41 | 32 | 27 | | SJ30-7 | 7.5kW | 77 | 76 | 74 | 70 | 65 | 61 | 55 | 52 | 48 | 37 | 32 | | SJ30-8 | 7.5kW | 89 | 87 | 84 | 80 | 75 | 70 | 63 | 59 | 54 | 43 | 36 | | SJ30-9 | 9.2kW | 101 | 98 | 95 | 90 | 84 | 78 | 71 | 66 | 61 | 48 | 41 | | SJ30-10 | 9.2kW | 112 | 109 | 105 | 100 | 93 | 87 | 79 | 74 | 68 | 53 | 45 | | SJ30-11 | 9.2kW | 123 | 120 | 116 | 110 | 103 | 96 | 87 | 81 | 75 | 59 | 50 | | SJ30-12 | 11kW | 134 | 131 | 126 | 120 | 112 | 105 | 95 | 88 | 82 | 64 | 54 | | SJ30-13 | - | 145 | 142 | 137 | 129 | 121 | 113 | 103 | 96 | 88 | 69 | 59 | | SJ30-14 | 13kW | 157 | 153 | 147 | 139 | 130 | 122 | 111 | 103 | 95 | 74 | 63 | | SJ30-15 | 13kW | 168 | 164 | 158 | 149 | 140 | 131 | 119 | 110 | 102 | 80 | 68 | | SJ30-16 | 15kW | 180 | 175 | 168 | 159 | 149 | 140 | 127 | 118 | 109 | 85 | 72 | | SJ30-17 | 15kW | 190 | 186 | 179 | 169 | 158 | 148 | 135 | 125 | 116 | 90 | 77 | | SJ30-18 | 18.5kW | 201 | 197 | 189 | 179 | 168 | 157 | 143 | 132 | 122 | 96 | 81 | | SJ30-19 | 18.5kW | 212 | 207 | 200 | 189 | 177 | 166 | 150 | 140 | 129 | 101 | 86 | | SJ30-20 | 18.5kW | 223 | 218 | 210 | 199 | 186 | 174 | 158 | 147 | 136 | 106 | 90 | | SJ30-21 | 18.5kW | 235 | 229 | 221 | 209 | 196 | 183 | 166 | 155 | 143 | 112 | 95 | | SJ30-22 | 22kW | 246 | 240 | 231 | 219 | 205 | 192 | 174 | 162 | 150 | 117 | 99 | | SJ30-23 | 22kW | 258 | 251 | 242 | 229 | 214 | 201 | 182 | 169 | 156 | 122 | 104 | | SJ30-24 | 22kW | 269 | 262 | 252 | 239 | 224 | 209 | 190 | 177 | 163 | 128 | 108 | | SJ30-25 | 22kW | 281 | 273 | 263 | 249 | 233 | 218 | 198 | 184 | 170 | 133 | 113 |

SJ30系列尺寸與重量

泵型號	A(mm)	B(mm)	C(mm)	D(mm)	重量
SJ30-1	802	440	362	96	20
SJ30-2	968	510	458	96	28
SJ30-3	1174	620	554	96	31
SJ30-4	1432	782	650	96/143	35/41
SJ30-5	1586	840	746	96/143	40/48
SJ30-6	1682	840	842	96/143	42/50
SJ30-7	1858	920	938	96/143	49/60
SJ30-8	1954	920	1034	96/143	51/61
SJ30-9	2043	897	1146	143	75
SJ30-10	2139	897	1242	143	77
SJ30-11	2235	897	1338	143	79
SJ30-12	2376	942	1434	143	85
SJ30-13	2472	942	1530	143	87
SJ30-14	2606	980	1626	143	96
SJ30-15	2702	980	1722	143	98
SJ30-16	2848	1030	1818	143	106
SJ30-17	2944	1030	1914	143	108
SJ30-18	3100	1090	2010	143	117
SJ30-19	3196	1090	2106	143	119
SJ30-20	3292	1090	2202	143	120
SJ30-21	3388	1090	2298	143	122
SJ30-22	3554	1160	2394	143	138
SJ30-23	3650	1160	2490	143	140
SJ30-24	3746	1160	2586	143	142
SJ30-25	3842	1160	2682	143	144

應用行業

市政與民用供水：生活供水、地下水提取與供應、清潔水與軟化水的循環增壓。
農業水利：農田灌溉系統、地下水位降低與排水。
工業應用：工業流程水增壓、冷卻水循環、各類工業用途的液體輸送。

安裝條件

介質要求：必須為不含固體顆?；蚶w維的稀薄、清潔、非腐蝕性液體。
環境限制：最大潛入深度不超過70米；不同廠家的配用電機其安裝尺寸(B)相應不同，選型安裝時需確認匹配度。
測試基準：性能曲線基于50Hz、2850/2900r/min轉速、20℃不含氣體水（運動粘度1mm2/s）條件下測量，曲線公差符合ISO9906附錄A標準。
