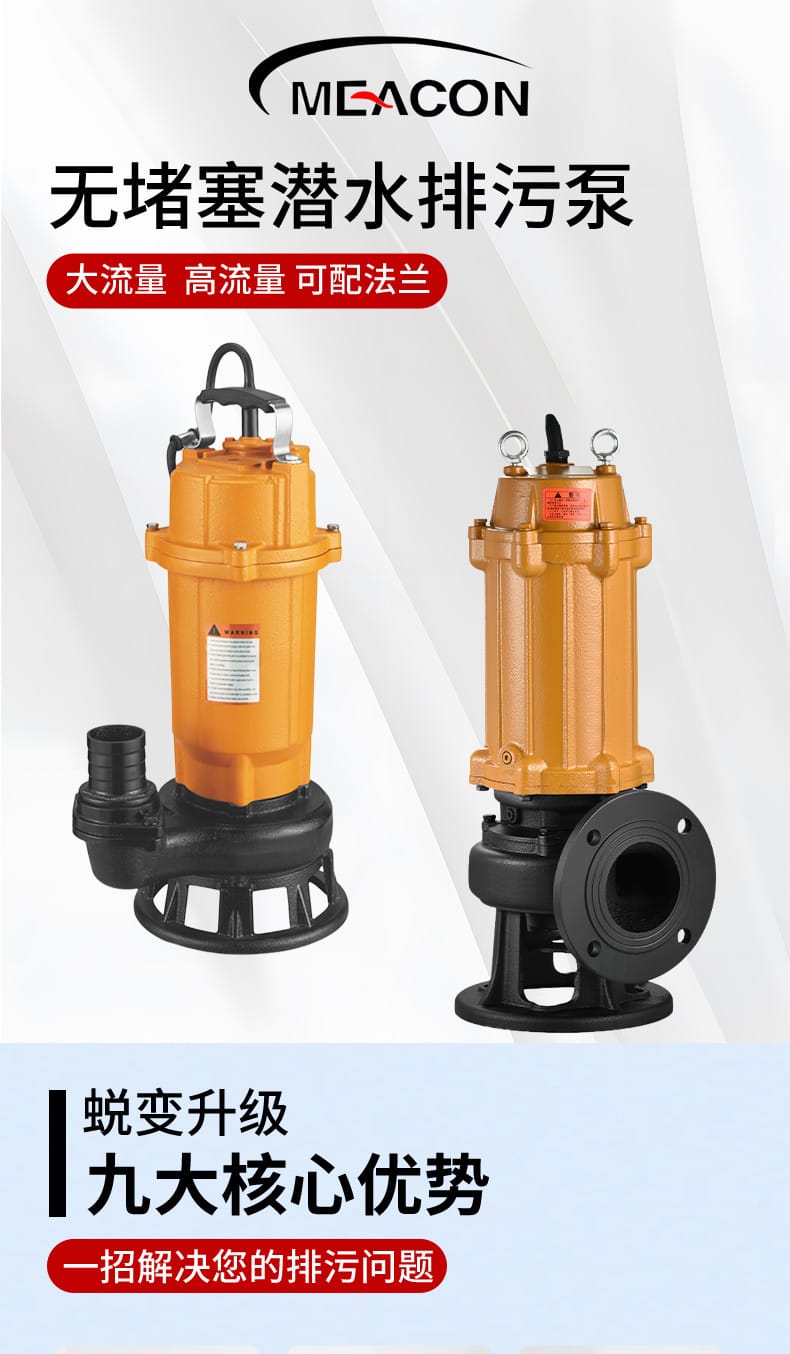

美控無堵塞潛水排污泵產品手冊
一、產品概述
品牌：美控（MEACON）
產品名稱：無堵塞潛水排污泵
產品定位：大流量高揚程排污解決方案，一招解決生活/工業排污難題
二、核心特點
九大核心優勢
| 優勢類別 |
具體特點 |
| 強勁動力 |
全銅電機，加粗銅芯線，效率高、動力強、使用壽命長 |
| 大流量排污 |
底部大孔和大流道設計，上水快，有效開啟大流量 |
| 人性化設計 |
便攜吊環，移動方便，安裝維護便捷 |
| 省時省力 |
一機多用，多種功率規格可選，適配多場景需求 |
| 防銹材質 |

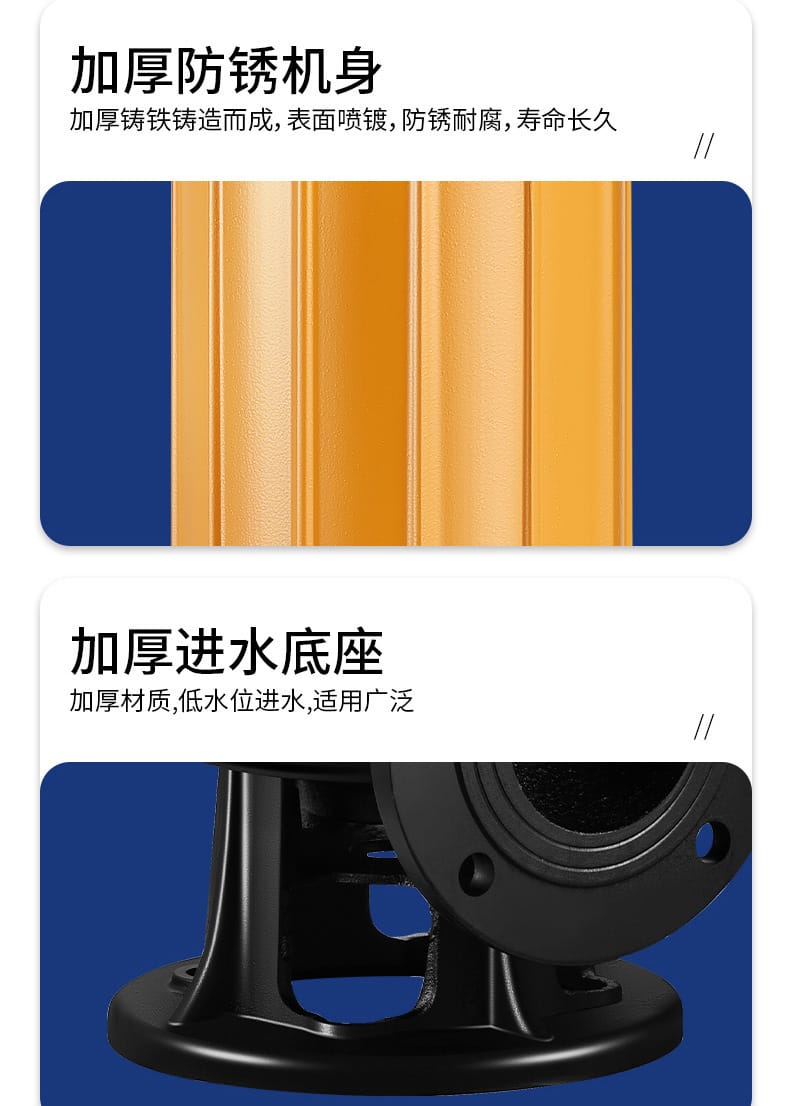

一體式鑄鐵打造，加厚機身，表面噴鍍處理，防銹耐腐 |
| 效能節能 |
全銅機芯高效節能，高精度轉子，運行穩定 |

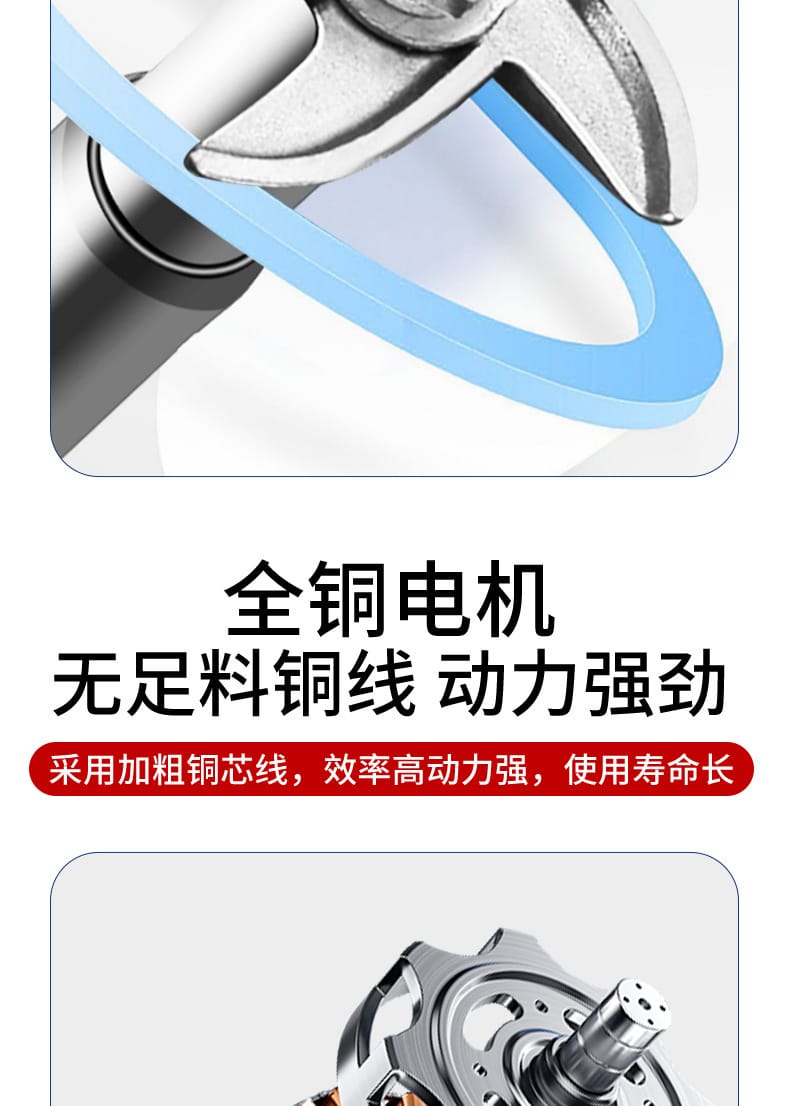

| 全銅電機 |
無足料銅線，動力強勁，溫升低 |
| 一機多用 |
可配攪勻刀，無懼泥沙輕松抽排，覆蓋范圍2-5米 |
| 安全防護 |
大荷載軸承有效降噪，加厚進水底座，安全可靠 |

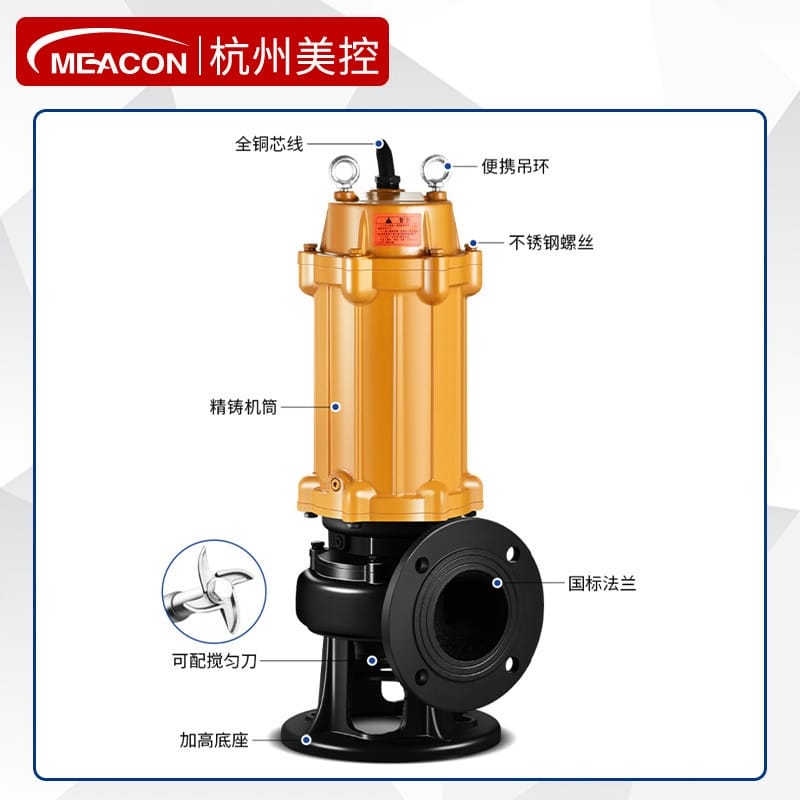

結構特性

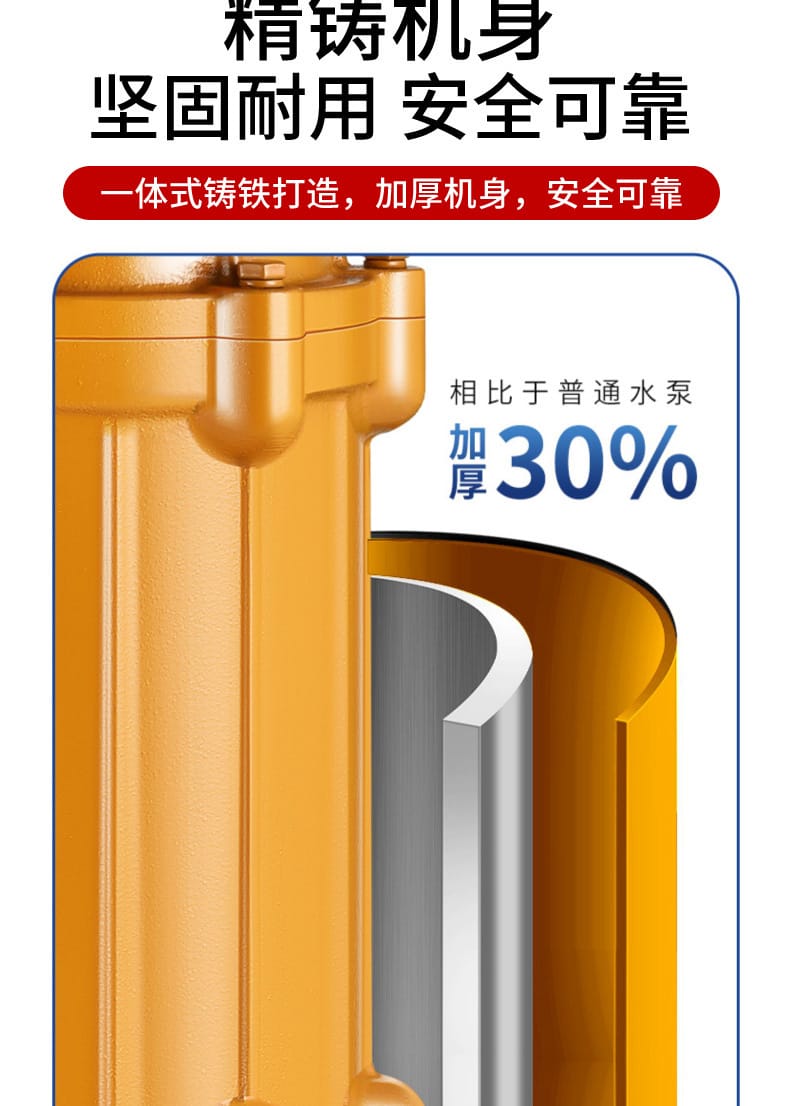

- 精鑄機身：一體式鑄鐵打造，加厚30%，堅固耐用

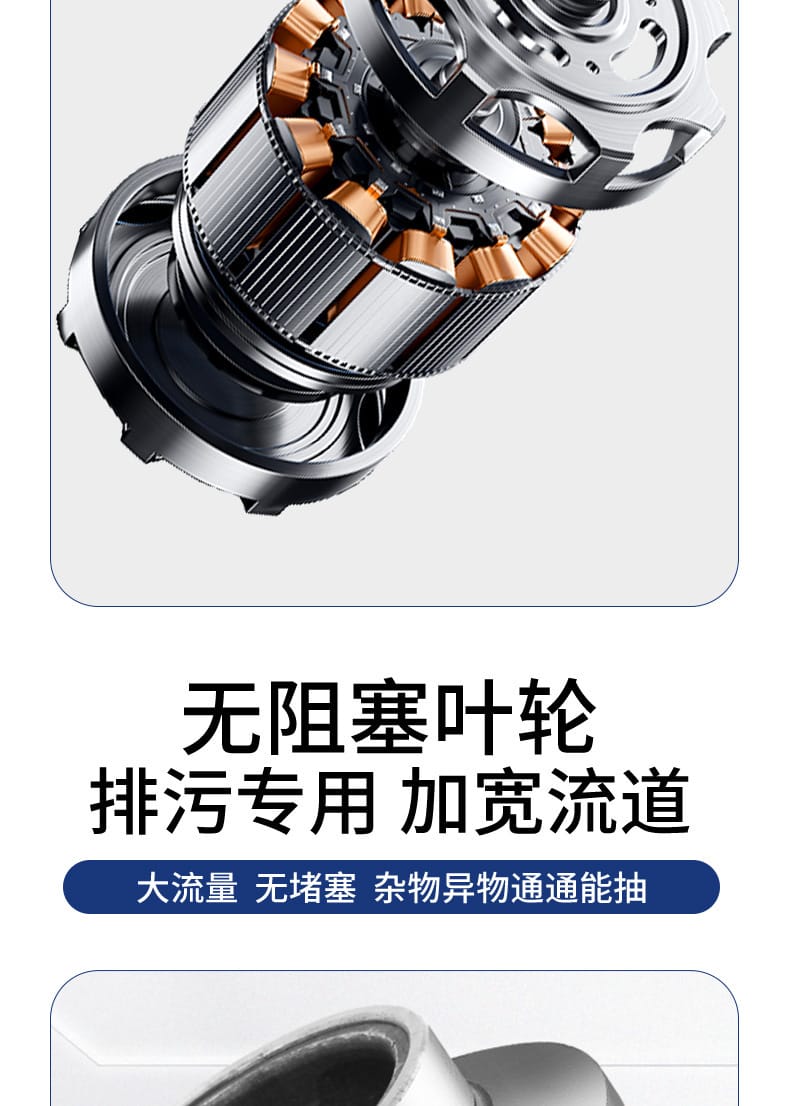

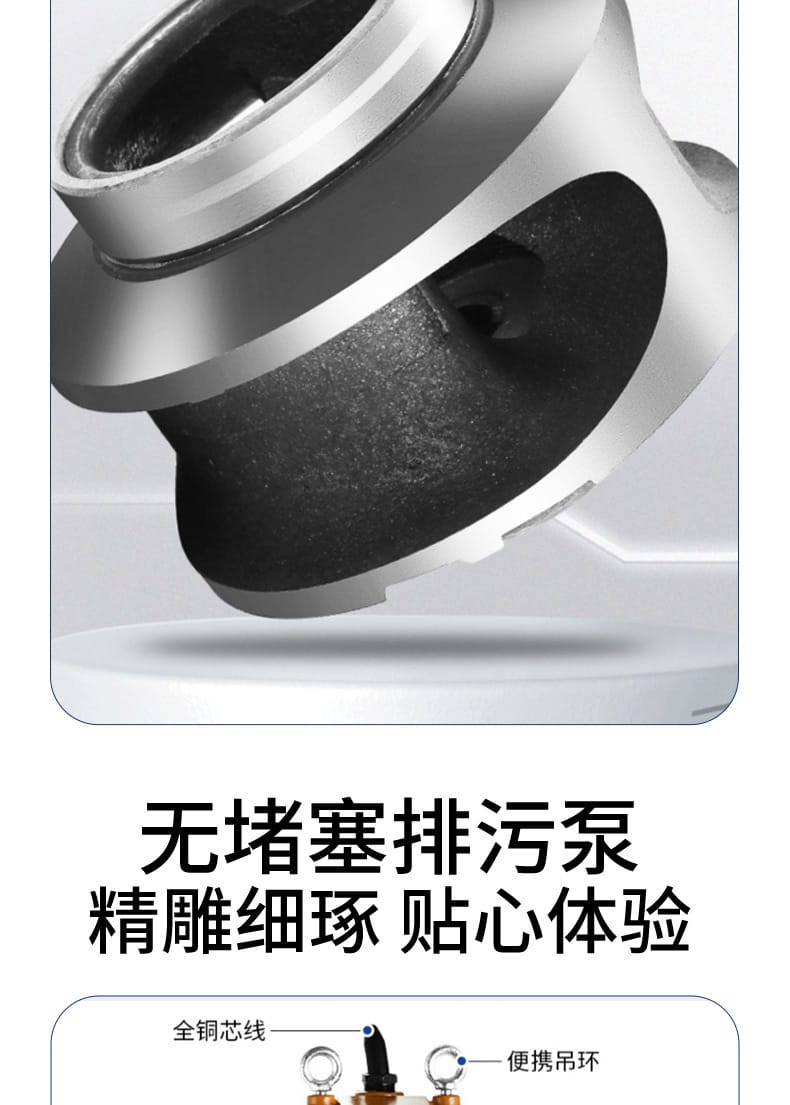

- 無阻塞葉輪：排污專用加寬流道，雜物異物通通能抽

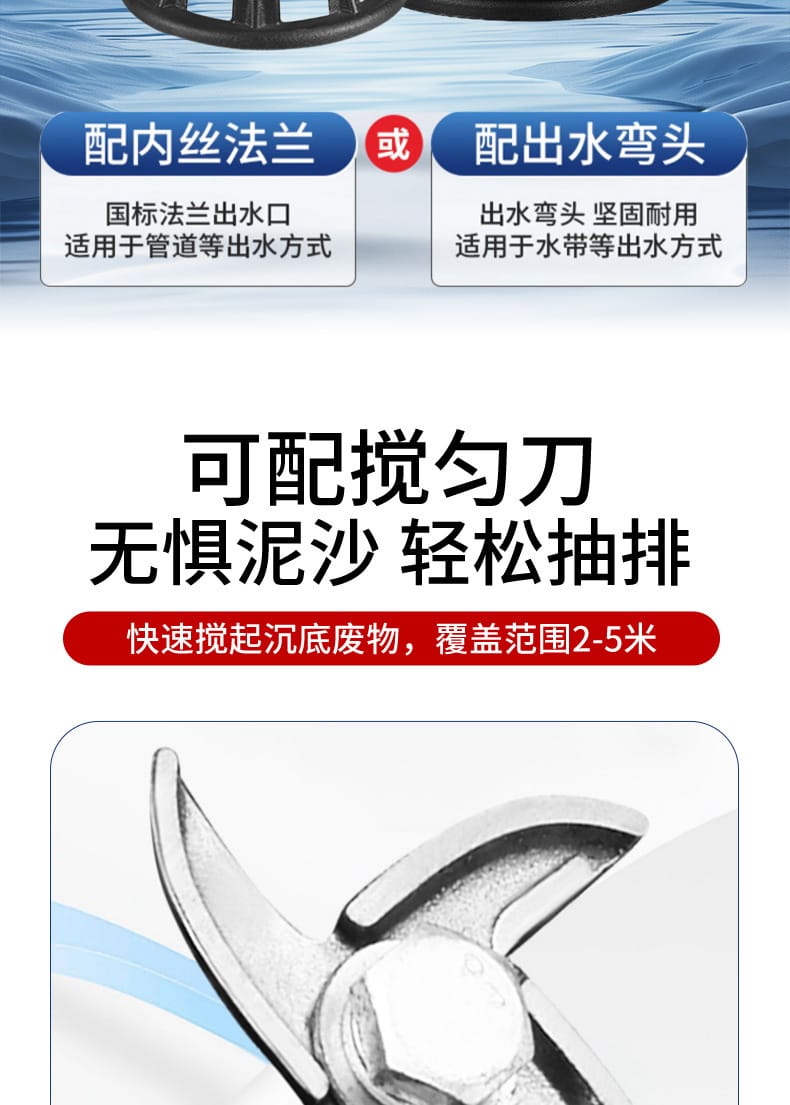

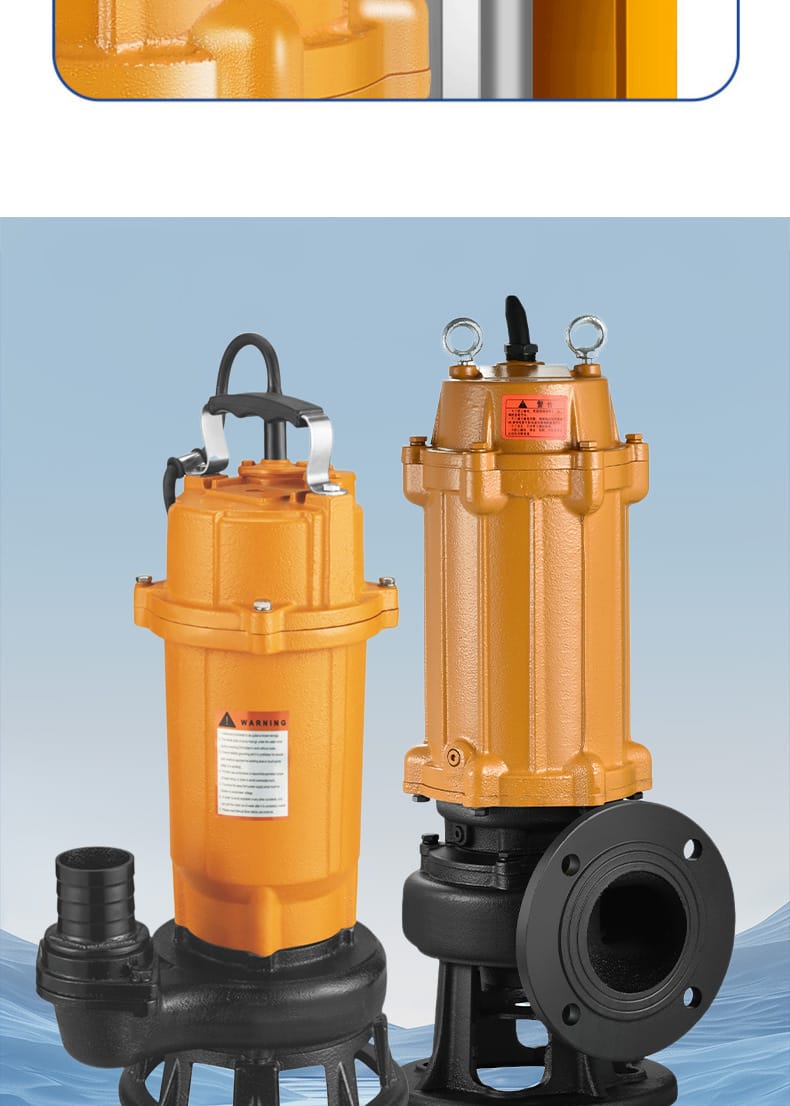

- 雙出水方式：國標法蘭出水口（適用管道）+ 出水彎頭（適用水帶）

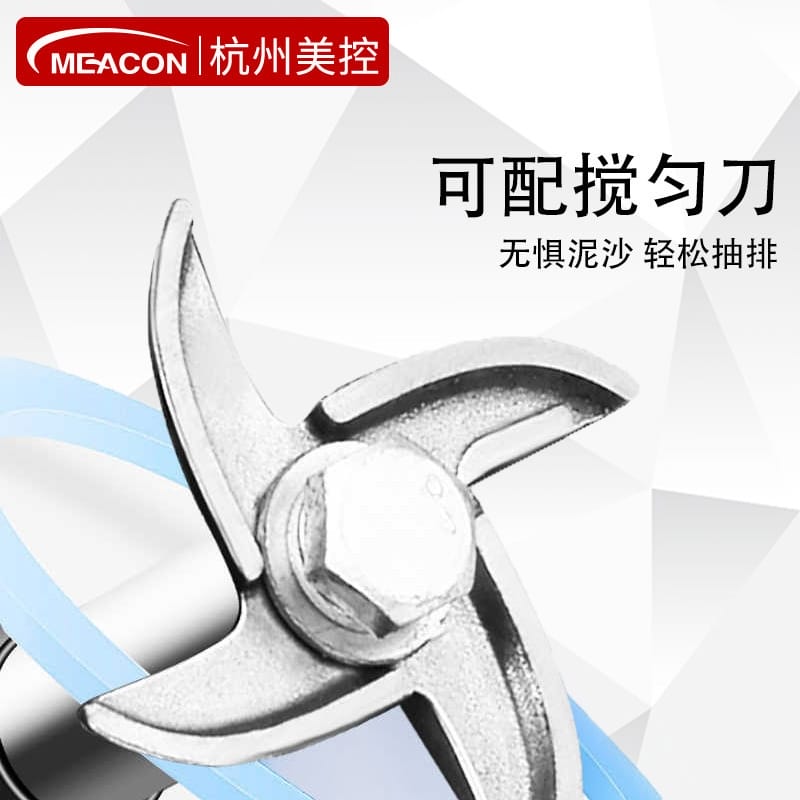

- 攪勻功能：可選配攪勻刀，快速攪起沉底廢物
三、技術參數
性能參數范圍
| 參數項 |
范圍 |
| 流量 |
10 ~ 120 m3/h |
| 揚程 |
7 ~ 40 m |
| 功率 |
0.75 ~ 7.5 kW |
| 電壓 |
220V / 380V |
| 同步轉速 |
3000 r/min |
| 配管口徑 |
50 ~ 150 mm |

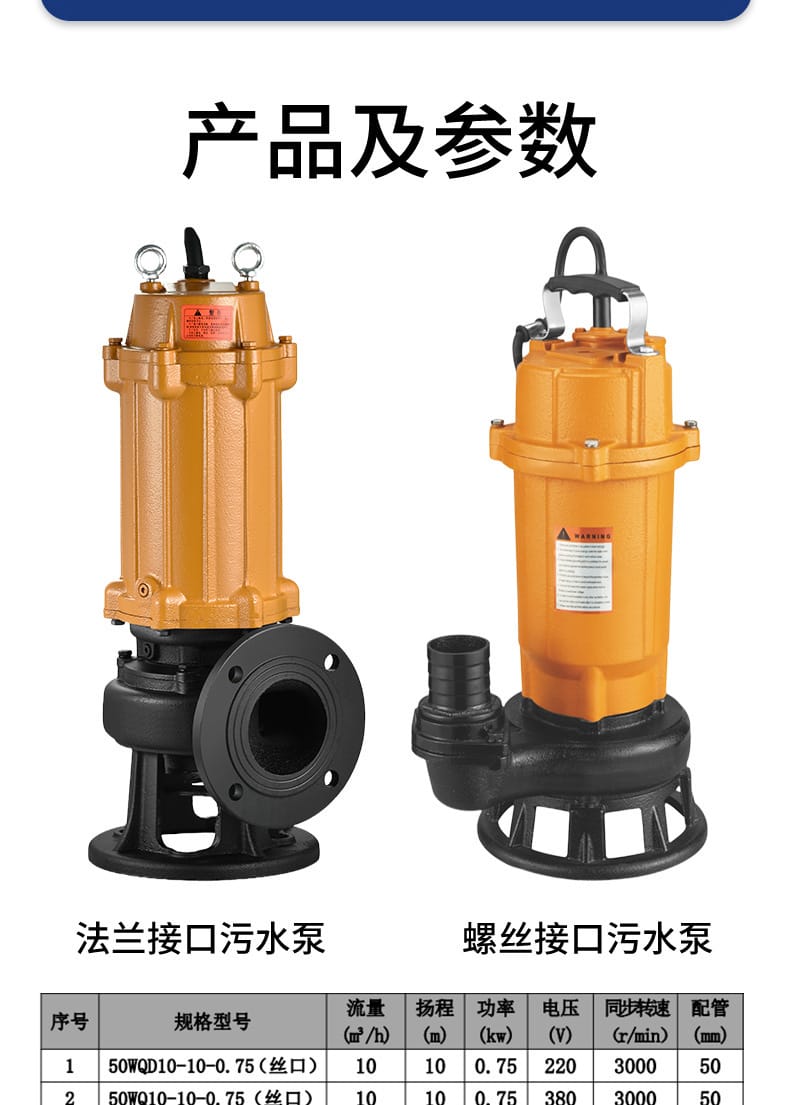

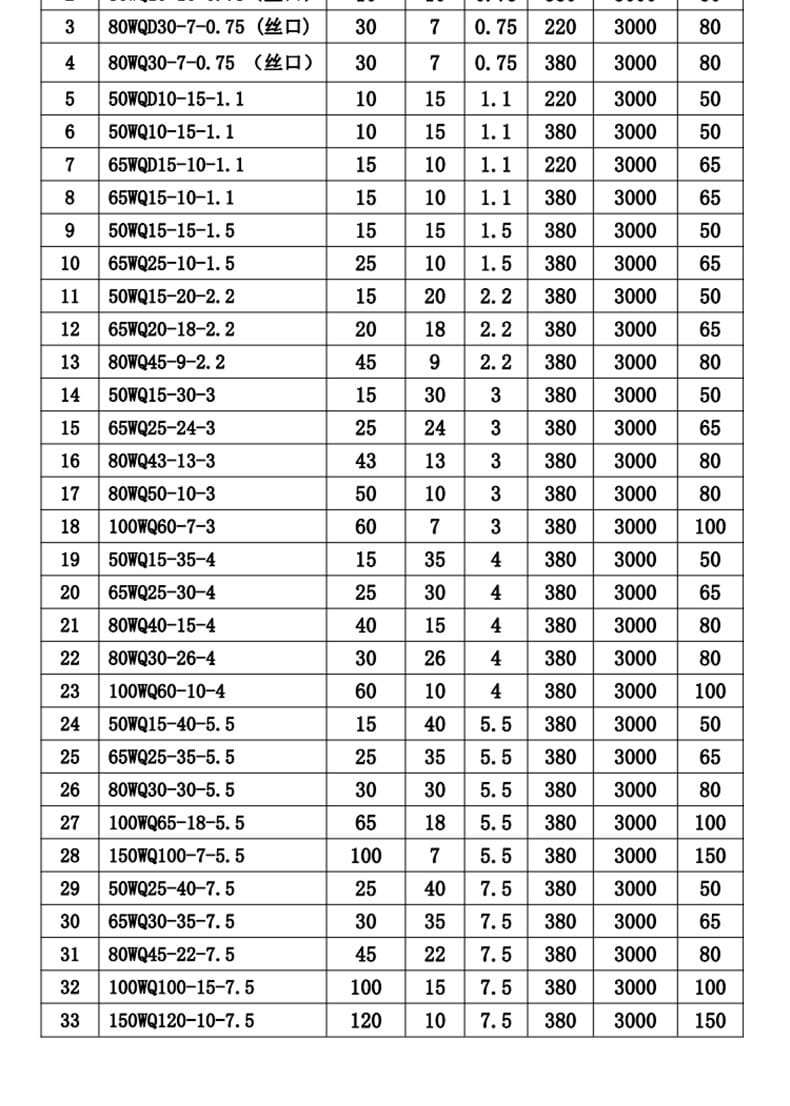

完整型號參數表
絲口接口系列
| 序號 |
規格型號 |
流量(m3/h) |
揚程 |
功率(kW) |
電壓(V) |
配管 |
| 1 |
50WQD10-10-0.75(絲口) |
10 |
10 |
0.75 |
220 |
50 |
| 2 |
50WQ10-10-0.75(絲口) |
10 |
10 |
0.75 |
380 |
50 |
| 3 |
80WQD30-7-0.75(絲口) |
30 |
7 |
0.75 |
220 |
80 |
| 4 |
80WQ30-7-0.75(絲口) |
30 |
7 |
0.75 |
380 |
80 |
| 5 |
50WQD10-15-1.1 |
10 |
15 |
1.1 |
220 |
50 |
| 6 |
50WQ10-15-1.1 |
10 |
15 |
1.1 |
380 |
50 |
| 7 |
65WQD15-10-1.1 |
15 |
10 |
1.1 |
220 |
65 |
| 8 |
65WQ15-10-1.1 |
15 |
10 |
1.1 |
380 |
65 |
法蘭接口系列（380V）
| 序號 |
規格型號 |
流量(m3/h) |
揚程 |
功率(kW) |
配管 |
| 9 |
50WQ15-15-1.5 |
15 |
15 |
1.5 |
50 |
| 10 |
65WQ25-10-1.5 |
25 |
10 |
1.5 |
65 |
| 11 |
50WQ15-20-2.2 |
15 |
20 |
2.2 |
50 |
| 12 |
65WQ20-18-2.2 |
20 |
18 |
2.2 |
65 |
| 13 |
80WQ45-9-2.2 |
45 |
9 |
2.2 |
80 |
| 14 |
50WQ15-30-3 |
15 |
30 |
3 |
50 |
| 15 |
65WQ25-24-3 |
25 |
24 |
3 |
65 |
| 16 |
80WQ43-13-3 |
43 |
13 |
3 |
80 |
| 17 |
80WQ50-10-3 |
50 |
10 |
3 |
80 |
| 18 |
100WQ60-7-3 |
60 |
7 |
3 |
100 |
| 19 |
50WQ15-35-4 |
15 |
35 |
4 |
50 |
| 20 |
65WQ25-30-4 |
25 |
30 |
4 |
65 |
| 21 |
80WQ40-15-4 |
40 |
15 |
4 |
80 |
| 22 |
80WQ30-26-4 |
30 |
26 |
4 |
80 |
| 23 |
100WQ60-10-4 |
60 |
10 |
4 |
100 |
| 24 |
50WQ15-40-5.5 |
15 |
40 |
5.5 |
50 |
| 25 |
65WQ25-35-5.5 |
25 |
35 |
5.5 |
65 |
| 26 |
80WQ30-30-5.5 |
30 |
30 |
5.5 |
80 |
| 27 |
100WQ65-18-5.5 |
65 |
18 |
5.5 |
100 |
| 28 |
150WQ100-7-5.5 |
100 |
7 |
5.5 |
150 |
| 29 |
50WQ25-40-7.5 |
25 |
40 |
7.5 |
50 |
| 30 |
65WQ30-35-7.5 |
30 |
35 |
7.5 |
65 |
| 31 |
80WQ45-22-7.5 |
45 |
22 |
7.5 |
80 |
| 32 |
100WQ100-15-7.5 |
100 |
15 |
7.5 |
100 |
| 33 |
150WQ120-10-7.5 |
120 |
10 |
7.5 |
150 |
四、應用行業
主要應用場景
| 應用領域 |
具體場景 |
| 市政工程 |
下水道清理、河道排污、城市防洪排澇 |
| 工業生產 |
工廠銹水排放、工業廢水處理、礦井排水 |
| 建筑工程 |
地下室排水、基坑降水、施工場地排污 |
| 農業水利 |
農田灌溉排澇、魚塘清淤、畜牧養殖排污 |
| 環境保護 |
污水處理廠、化糞池抽糞、泥漿輸送 |
介質適應性
- 生活污水、工業廢水
- 含泥沙、纖維、顆粒的混合液體
- 粘稠漿料、糞肥、泥漿
五、安裝條件
環境要求
| 項目 |
要求 |
| 安裝方式 |
立式潛入水中安裝 |
| 水位要求 |
進水底座必須浸入水面以下 |
| 介質溫度 |
≤40℃ |
| 介質pH值 |
4 ~ 10 |
| 介質密度 |
≤1.2×103kg/m3 |

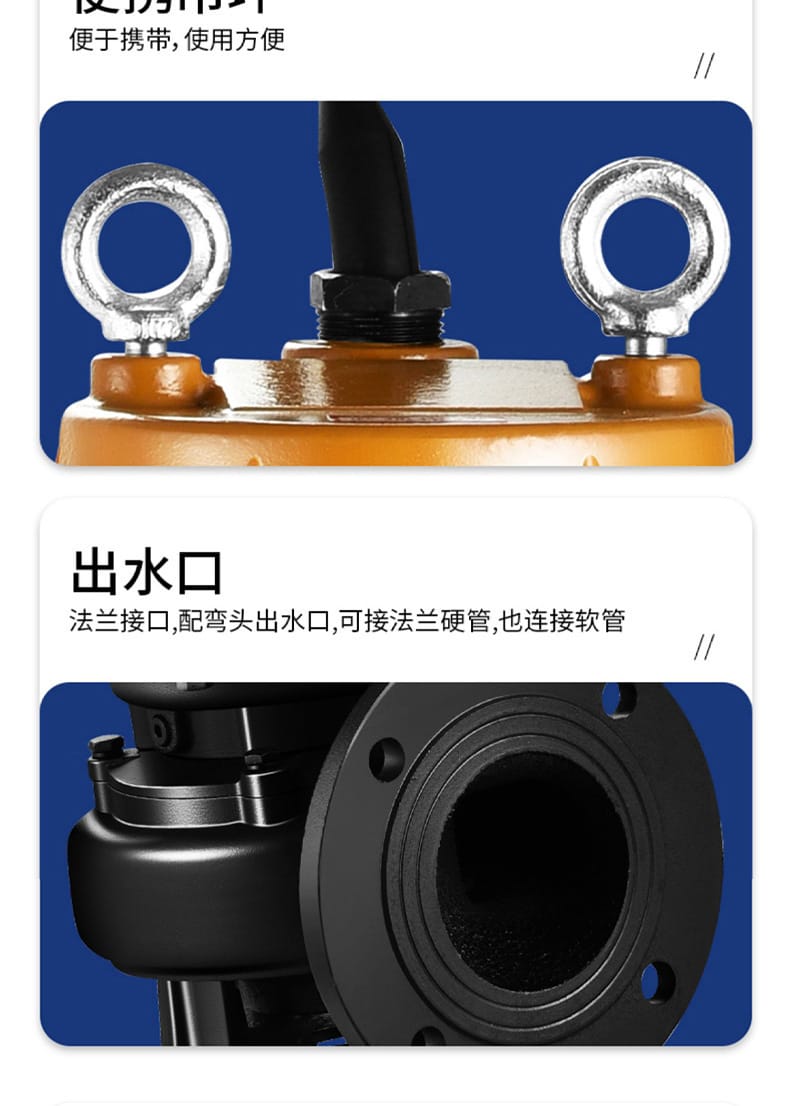

出水方式選擇
- 法蘭硬管連接：選用國標法蘭出水口，適用于固定管道系統
- 軟管連接：選用出水彎頭，適用于移動水帶等柔性連接

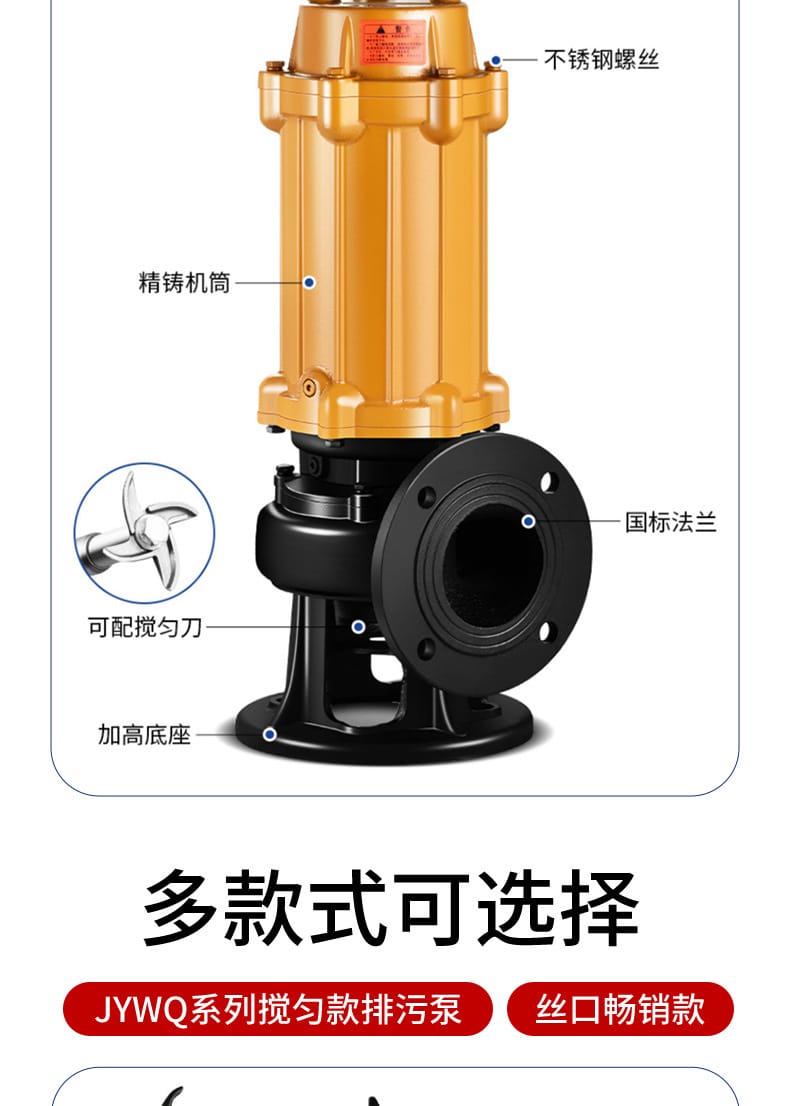

系列選擇
| 系列 |
特點 |
適用場景 |
| JYWQ系列攪勻款 |
帶攪勻刀，防泥沙沉淀 |
高濃度污泥、化糞池、沉淀池 |
| 絲口暢銷款 |
螺紋連接，安裝便捷 |
小型排水、臨時抽水、家用場景 |
| 法蘭標準款 |
法蘭連接，密封可靠 |
工業管道、固定安裝、大流量場合 |

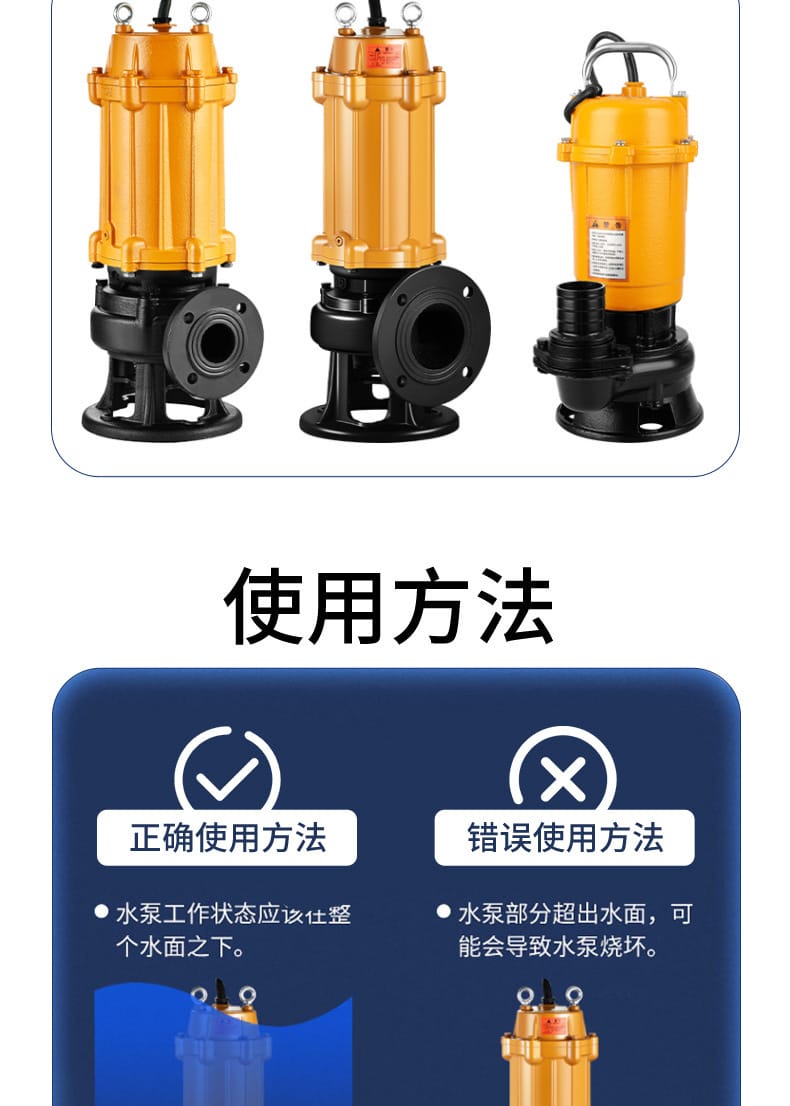

六、注意事項
?? 關鍵警告

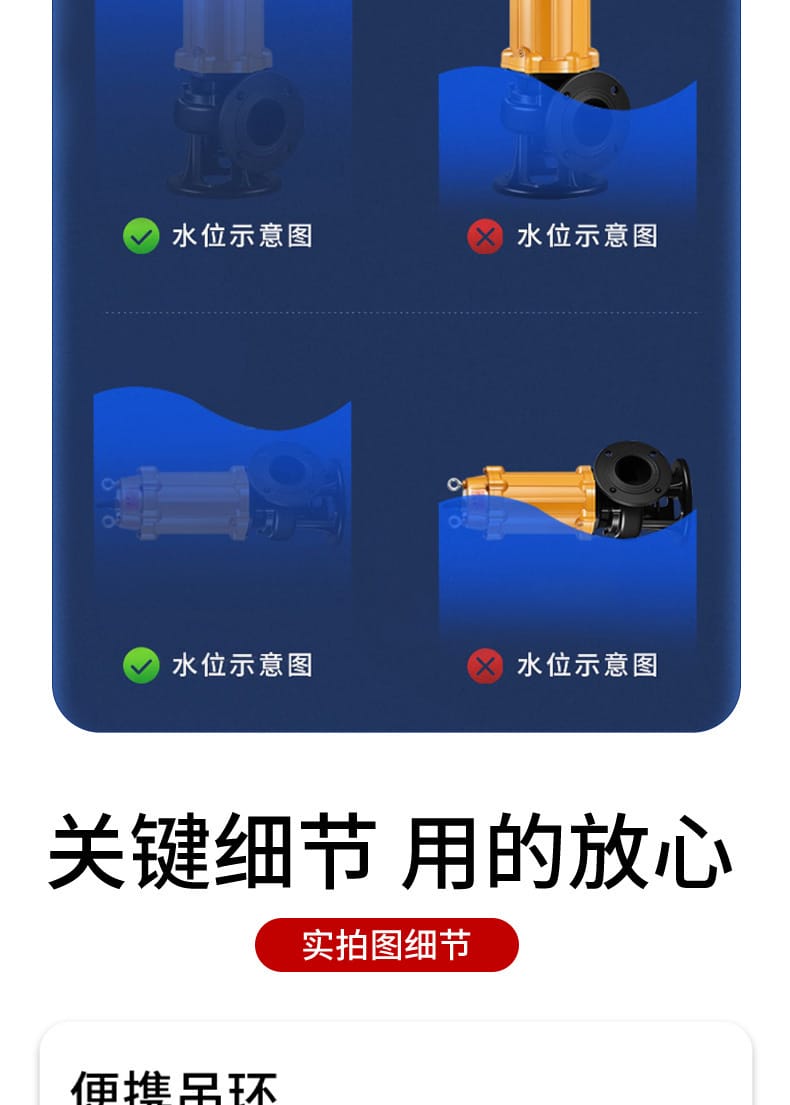

水泵工作狀態必須保證整體水泵部分浸入水面以下，不可超出水面之上運行，否則可能導致電機燒壞！
使用規范
| 類別 |
正確做法 |
錯誤做法 |
| 水位控制 |
保持進水底座始終浸沒在水中 |
水泵部分或全部露出水面運行 |
| 啟動前檢查 |
確認水位達標，檢查電纜密封 |
無水干轉或低水位運行 |
| 介質限制 |
抽排允許范圍內的污水介質 |
抽排強腐蝕性、易燃易爆介質 |
| 運行監控 |
定期檢查電流、振動、溫升 |
長時間超負荷運行 |
維護保養
- 定期檢查：電纜密封狀況、葉輪磨損情況、軸承潤滑狀態
- 清潔保養：停機后清洗泵體，防止雜物纏繞葉輪
- 存儲要求：長期停用應吊出水面，存放于干燥通風處
- 攪勻刀維護：定期檢查刀片磨損，及時更換確保攪勻效果
安全提示
- 電氣接線必須由專業電工操作，確保接地可靠
- 檢修時必須切斷電源，確認無電后方可作業
- 嚴禁在易燃易爆環境中使用非防爆型產品
- 吊裝時使用專用吊環，禁止拉扯電纜受力
七、產品選型指南
按流量揚程選型
| 需求場景 |
推薦功率 |
典型型號 |
| 小型家用/輕污 |
0.75-1.1kW |
50WQ10-10-0.75、50WQ10-15-1.1 |
| 一般工業排污 |
1.5-3kW |
65WQ25-10-1.5、80WQ45-9-2.2 |
| 大流量排澇 |
3-5.5kW |
100WQ60-7-3、150WQ100-7-5.5 |
| 高揚程輸送 |
5.5-7.5kW |
50WQ15-40-5.5、50WQ25-40-7.5 |
| 超大流量 |
7.5kW |
100WQ100-15-7.5、150WQ120-10-7.5 |
本產品執行相關國家標準，質保期內因制造質量問題免費維修更換。
