恩德斯豪斯（Endress+Hauser）TMT72 模塊溫度變送器技術文檔

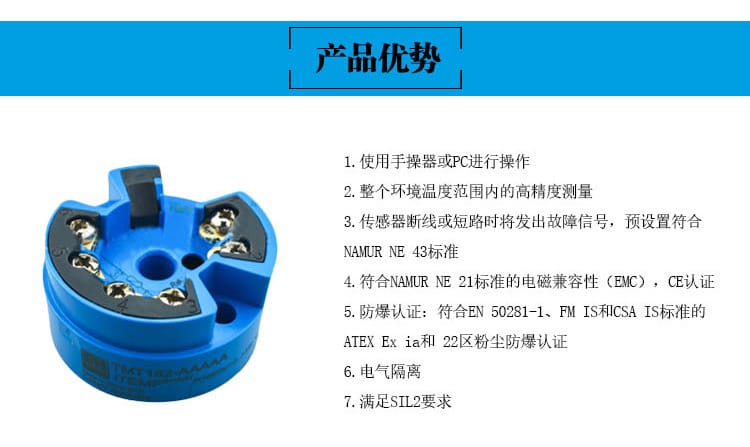

核心特點

全溫域高精度：在整個環境溫度范圍內保持卓越的測量精度，Pt100在-50~200℃區間內精度可達≤0.2K。
智能診斷與報警：內置傳感器斷線或短路檢測功能，故障信號預設置完全符合NAMUR NE 43國際標準。
高安全與EMC性能：符合NAMUR NE 21電磁兼容性標準并通過CE認證，整體滿足SIL2安全完整性等級要求。
多重防爆認證：全面覆蓋ATEX Ex ia本質安全型、FM IS及CSA IS標準，特別針對22區粉塵防爆環境優化（符合EN 50281-1），同時獲得GL船級社與UL 3111-1認證。
數字化通信與便捷操作：原生支持HART?協議，可通過DXR275/375手操器或PC端軟件（如FieldCare、ReadWin 2000）進行在線組態、診斷與維護。
電氣隔離設計：通道間具備完善的電氣隔離能力，有效抑制現場干擾，保障信號傳輸穩定。

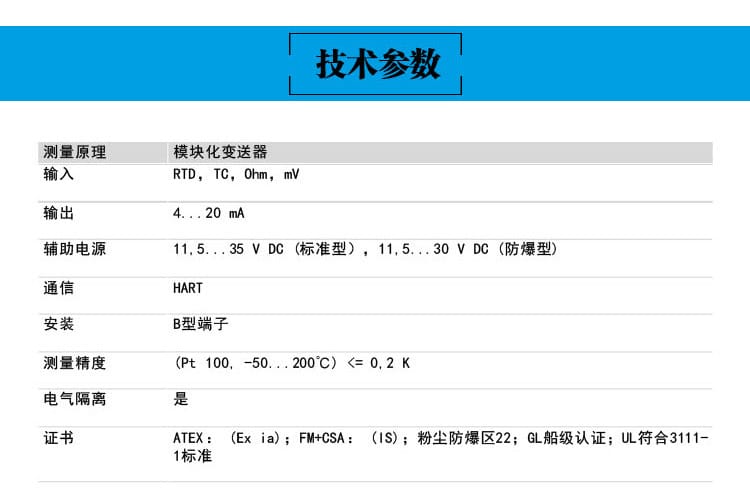

項目	規格說明
測量原理	模塊化溫度變送
輸入信號	熱電阻(RTD)、熱電偶(TC)、電阻(Ω)、毫伏電壓(mV)
輸出信號	4...20 mA DC
輔助電源	11.5...35 VDC（標準型） / 11.5...30 VDC（防爆型）
通信協議	HART?
安裝接口	B型端子排
測量精度	Pt100在-50...200℃范圍內 ≤0.2 K
電氣隔離	支持
認證資質	ATEX (Ex ia)、FM+CSA (IS)、粉塵防爆22區、GL船級認證、UL 3111-1

流程工業與過程控制：廣泛適用于石油化工、煤化工、電力及食品飲料等行業中需要高精度溫度采集與模擬量轉換的現場節點。
高危與防爆環境：憑借其嚴格的防爆與粉塵防護認證，完美適配1區/2區氣體防爆場所及22區粉塵防爆車間，亦可用于船舶制造與海洋平臺（GL認證）。
智能化產線集成：作為HART總線節點，無縫對接DCS/PLC/SCADA系統，滿足現代工廠對設備狀態實時監控、預測性維護及數據數字化的升級需求。

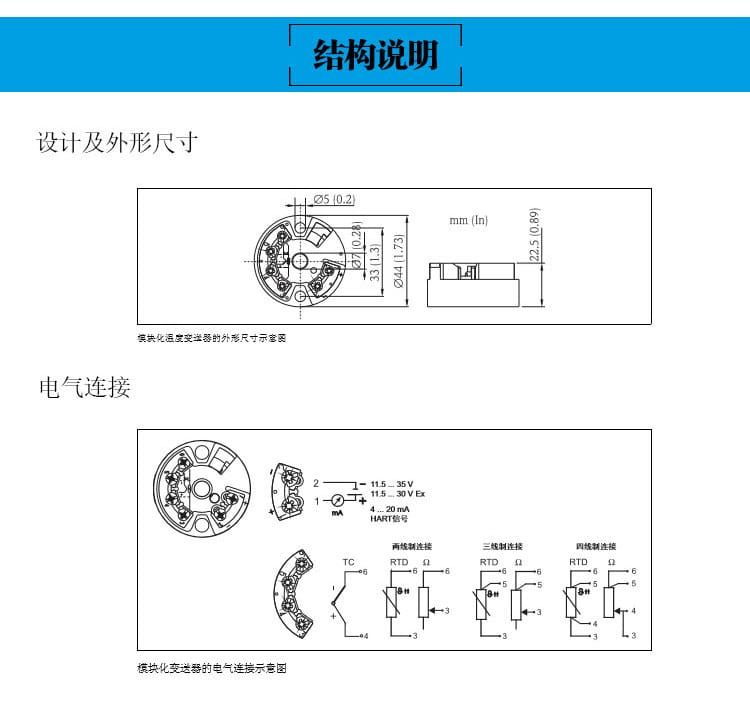

接線制式：支持兩線制（供電與信號環路共享）、三線制及四線制接法，實際接線需根據RTD或TC傳感器的物理結構選擇對應端子。
端子配置：采用標準B型端子排，需嚴格按標識接入輔助電源（11.5...35VDC/30VDC Ex）、4...20mA/HART信號回路及傳感器輸入端，注意正負極性及屏蔽層接地。
環境與空間：應安裝于通風良好、無強烈機械振動的控制柜或現場接線箱內；周圍需預留足夠散熱空間，避免陽光直射或熱源烘烤。
線纜要求：HART數字通信建議使用屏蔽雙絞線，電纜屏蔽層應在控制室側單點可靠接地，以充分發揮電氣隔離優勢并降低電磁干擾。

防爆合規：在防爆區域施工時嚴禁帶電開蓋，接線后務必確保外殼密封墊完好、緊固扭矩達標，防止破壞防爆結構引發安全隱患。
參數匹配：上電前務必通過手操器或軟件確認輸入類型（RTD/TC/mV）與現場傳感器型號一致，錯誤配置將導致嚴重測量偏差。
通信負載：HART通信正常工作的最小回路電阻通常為≥250Ω，若并聯設備過多或線路過長，需加裝HART阻抗器以保證數字信號質量。
定期維護：建議定期觸發NAMUR NE 43自診斷程序驗證傳感器健康度；長期運行后應按計量規范進行零點與跨度校準，確保持續保持≤0.2K的高精度指標。
替代與兼容：進行舊表替換或系統擴容時，請?zhí)崆昂藢?duì)新版端子定義與外形尺寸，必要時更新固件或調整機柜走線布局。

模塊溫度變送器TMT72-AAA1AABA1 德國E+H恩德斯豪斯
