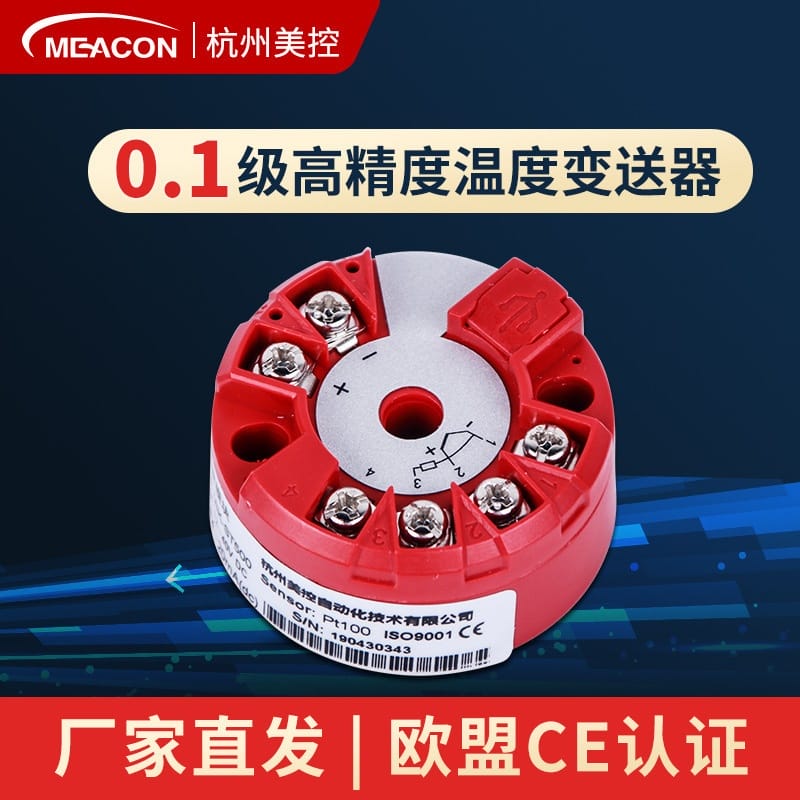

美控一體式溫度變送器模塊 MIK-ST500S（PT100/K型熱電偶）

核心特點

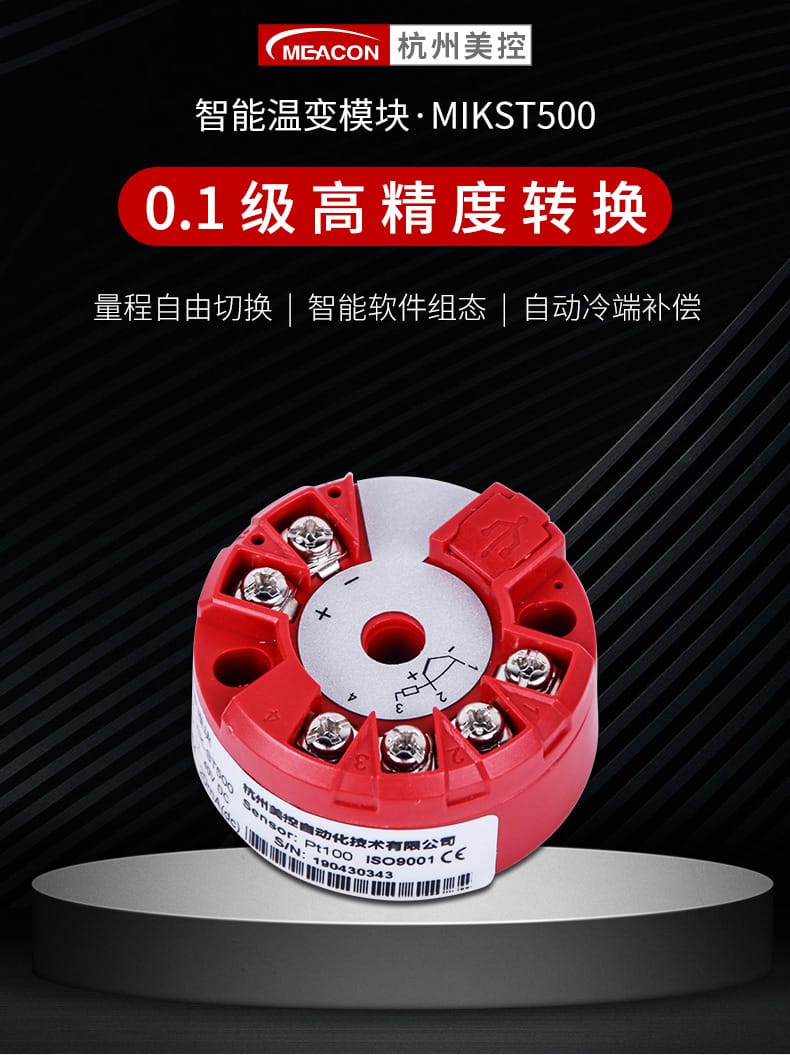

0.1級高精度轉換：搭載德國溫度檢測技術，確保測量精準、誤差小、傳輸穩定。
智能軟件組態：支持通過專用編程助手自由切換輸入信號類型與量程，靈活適配多種工況需求。

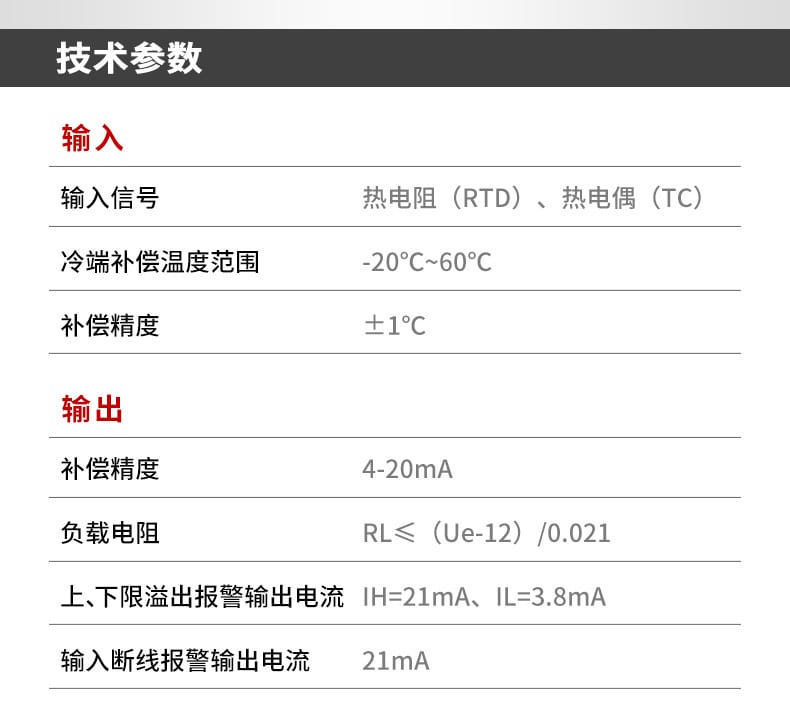

自動冷端補償：具備-20℃~60℃范圍內±1℃補償精度，提升熱電偶測溫準確性。

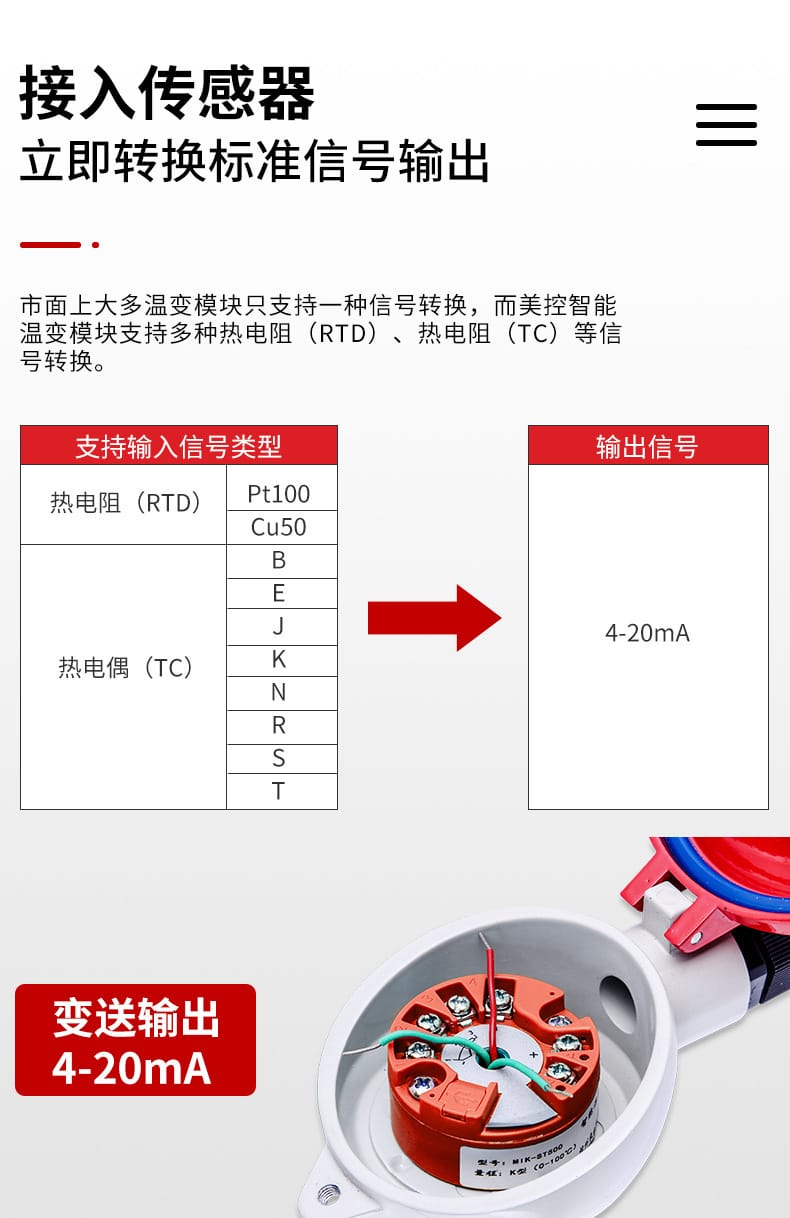

多傳感器兼容性強：支持RTD（Pt100、Cu50）和TC（B、E、J、K、N、R、S、T）等多種熱電阻/熱電偶輸入。

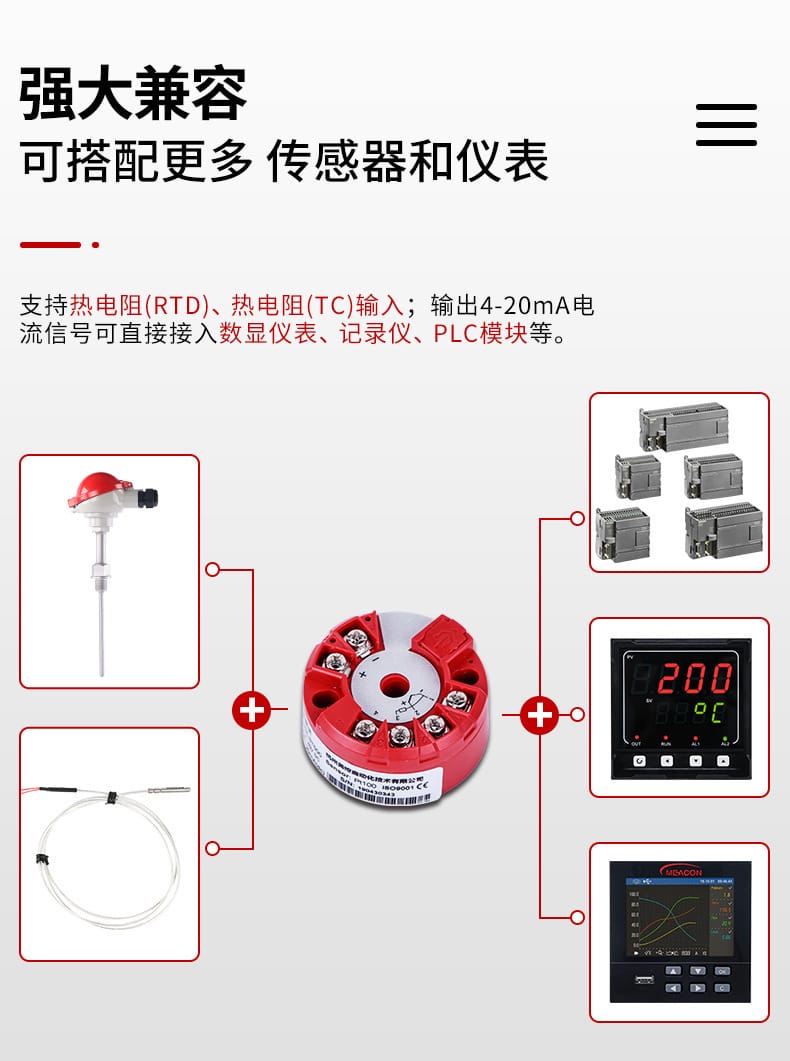

標準信號輸出：統一輸出4-20mA直流電流信號，可直接接入PLC、數顯表、記錄儀等工業控制系統。

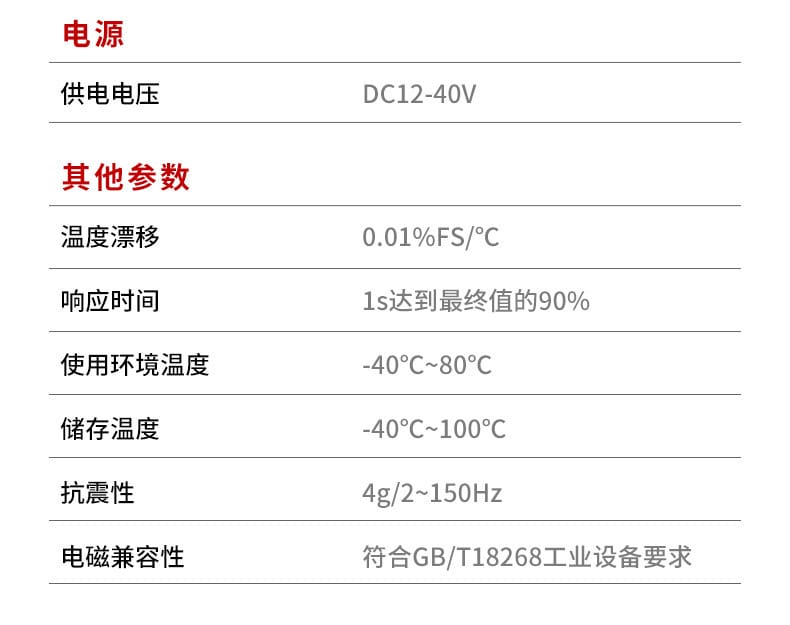

寬電壓供電設計：DC 12-40V供電，適應復雜現場電源環境。
歐盟CE認證產品：符合EN 61326-1:2013、EN 60950-1:2006+A2:2013標準，滿足低電壓指令與電磁兼容性要求，使用更安心。

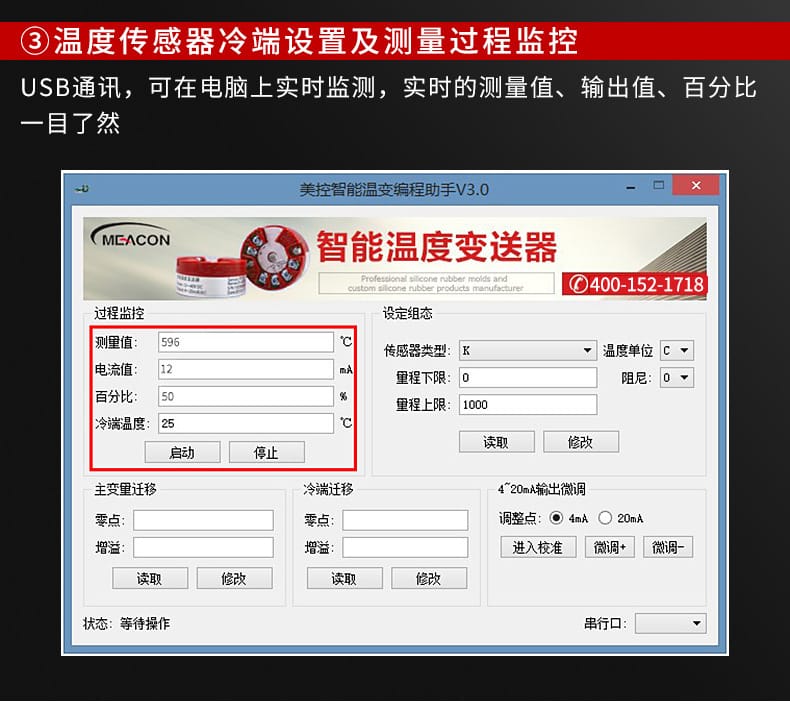

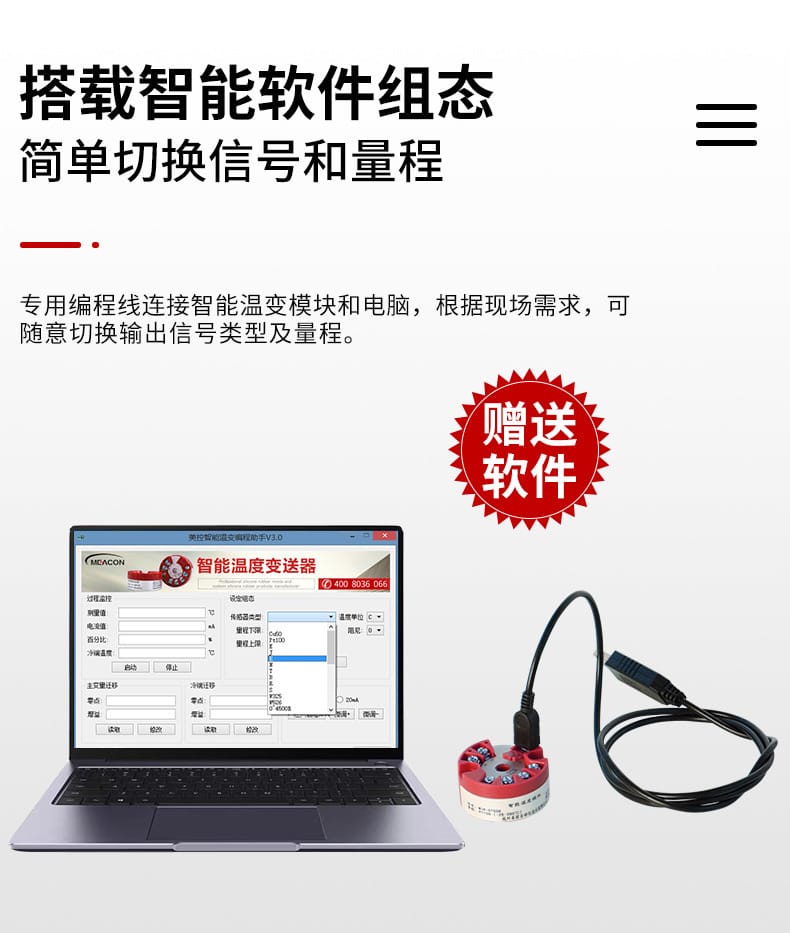

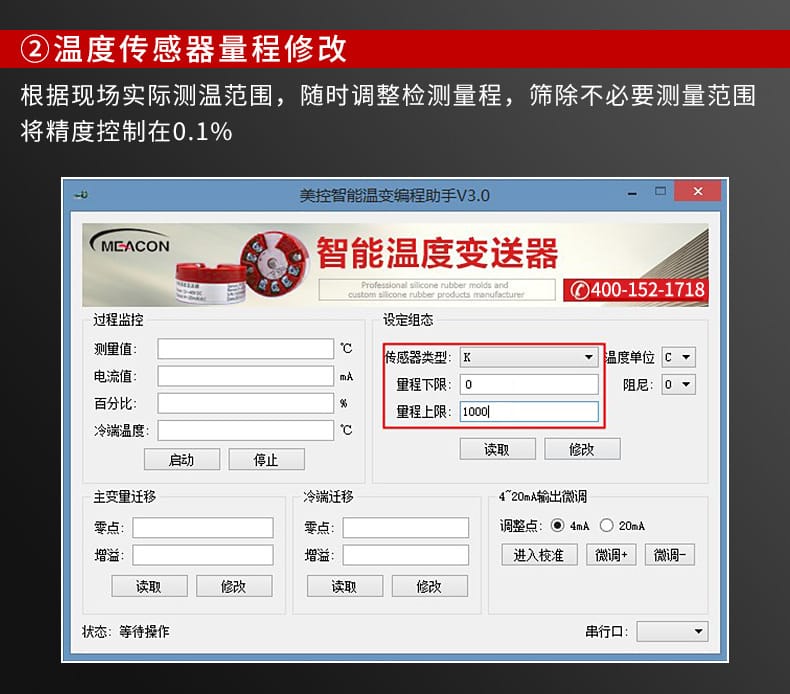

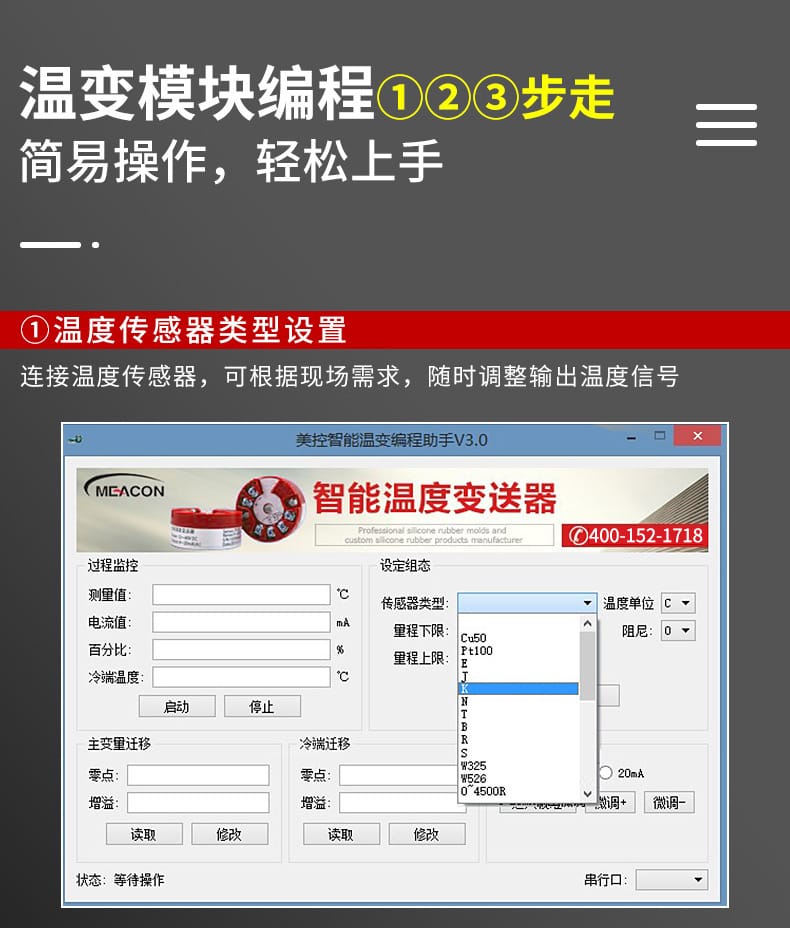

實時監控與調試：配備“美控智能溫變編程助手V3.0”軟件，支持USB通訊，在電腦上實時查看測量值、輸出電流、百分比及冷端溫度，實現全過程可視化操作。

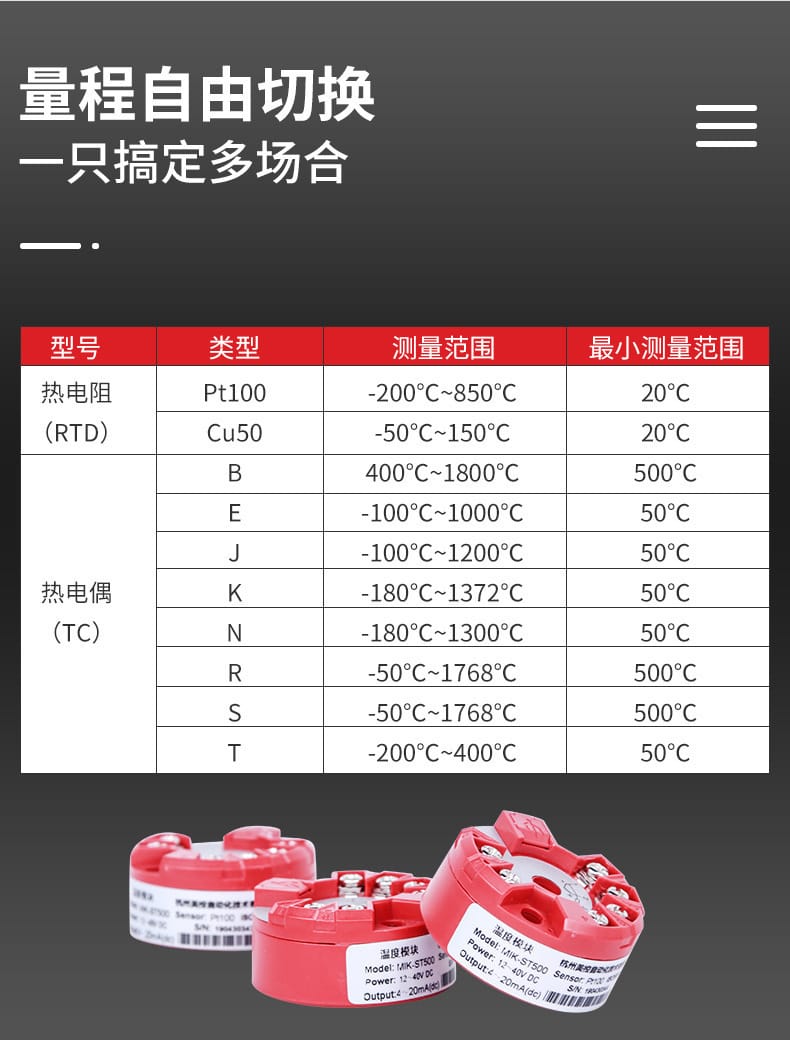

類型	分類	測量范圍	最小測量范圍
RTD（熱電阻）	Pt100	-200℃ ~ 850℃	20℃
	Cu50	-50℃ ~ 150℃	20℃
TC（熱電偶）	B	400℃ ~ 1800℃	500℃
	E	-100℃ ~ 1000℃	50℃
	J	-100℃ ~ 1200℃	50℃
	K	-180℃ ~ 1372℃	50℃
	N	-180℃ ~ 1300℃	50℃
	R	-50℃ ~ 1768℃	500℃
	S	-50℃ ~ 1768℃	500℃
	T	-200℃ ~ 400℃	50℃

適用于以下工業自動化領域：

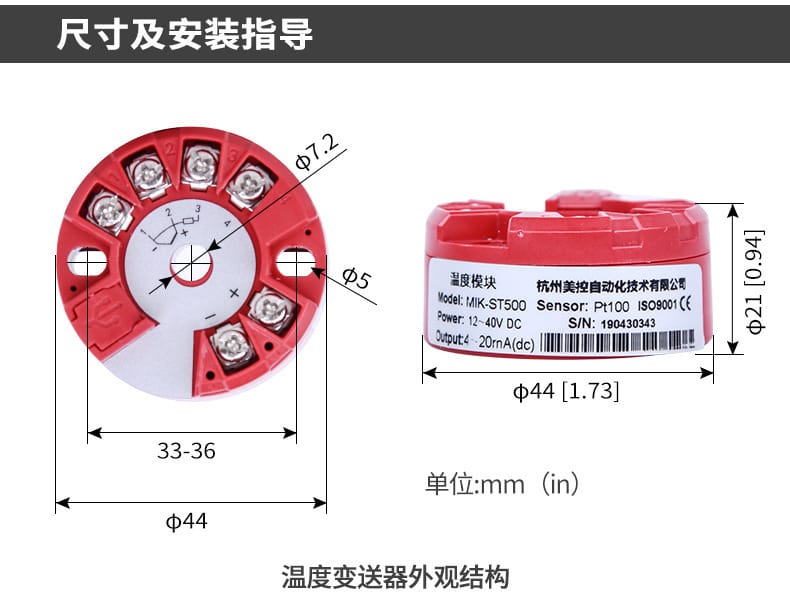

安裝方式：導軌安裝或螺釘固定，模塊體積小巧（Φ44mm），便于集成于控制柜內。

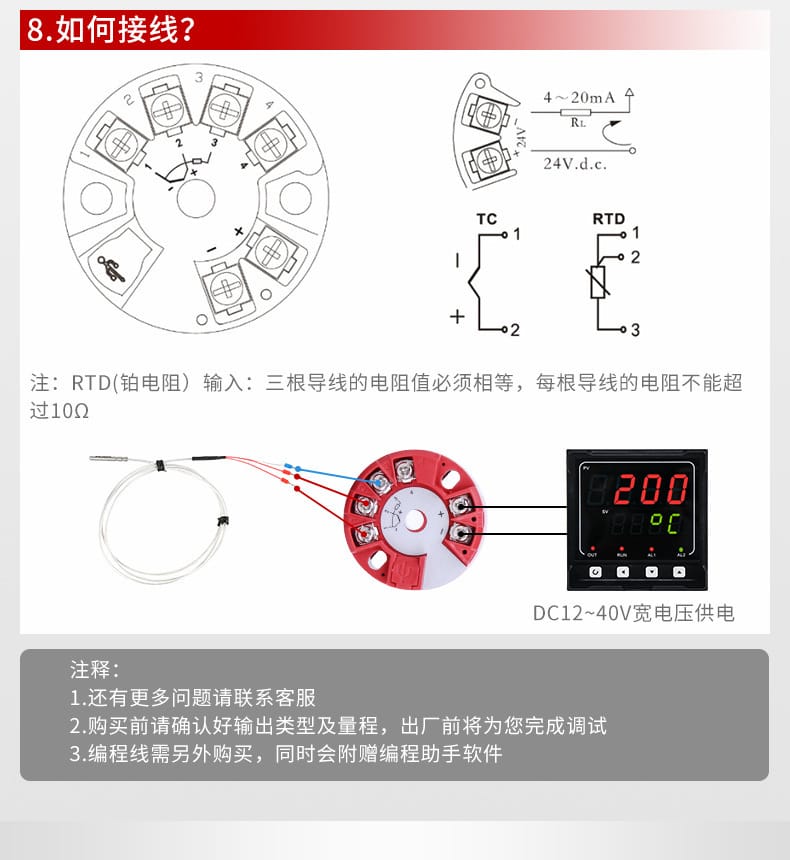

接線要求：
- RTD輸入時，三根導線電阻必須相等，且每根不超過10Ω。
- 推薦使用屏蔽雙絞線以減少干擾。
- 接線端子需緊固，避免松動導致接觸不良。
供電連接：提供DC 12-40V穩定電源，建議加裝濾波電路提高抗干擾能力。
通信調試：使用V8串口編程線連接電腦與模塊，無需外接24V電源即可完成組態設置。

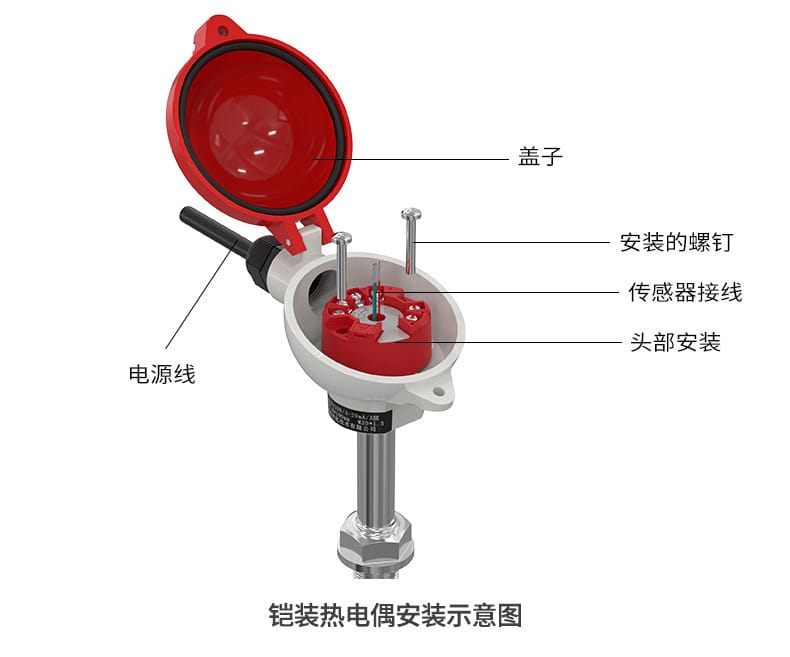

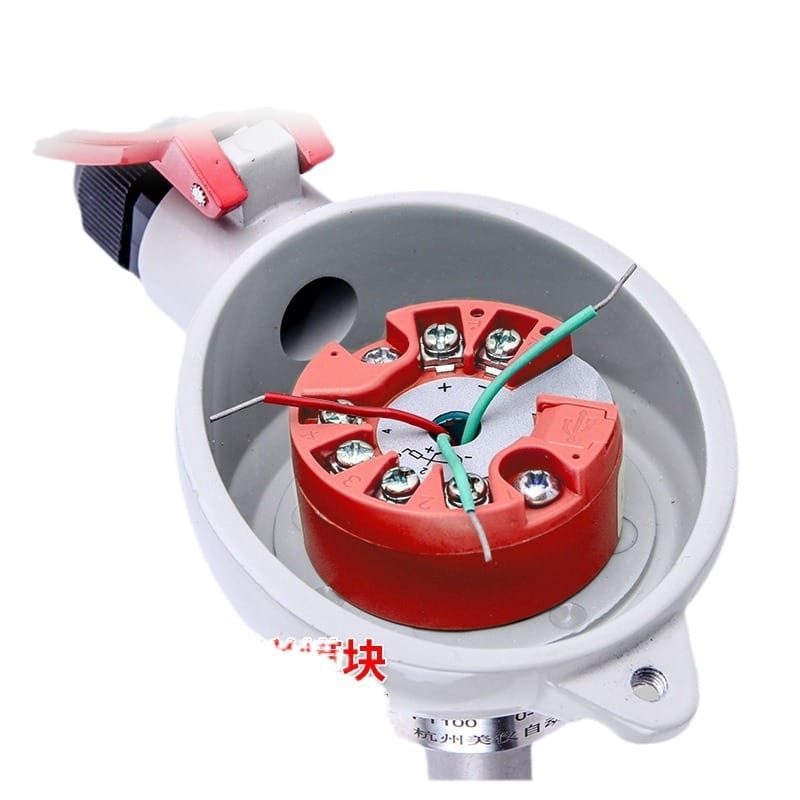

防護建議：模塊本身不具備防水防塵功能，建議安裝在干燥、清潔環境中，或置于接線盒、鎧裝保護管內部使用。

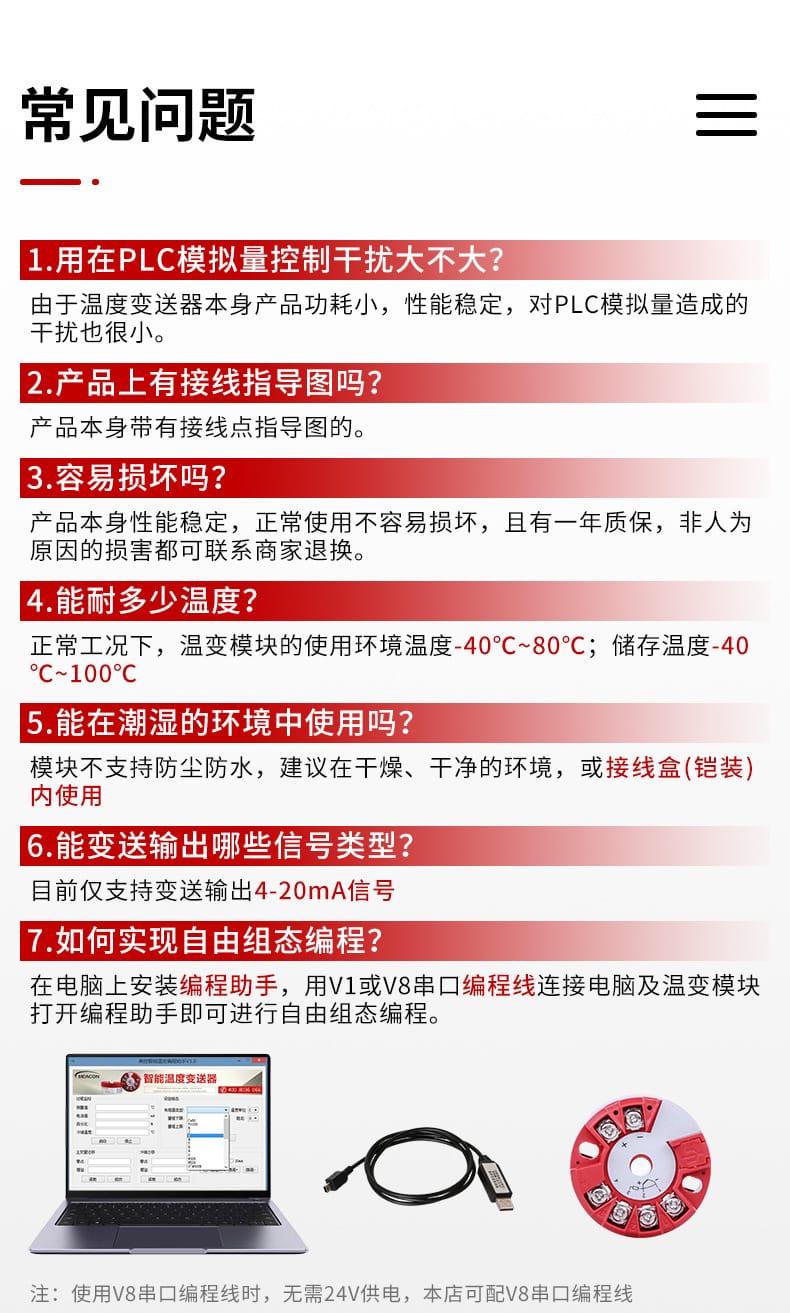

干擾問題：本模塊功耗低、穩定性高，對PLC模擬量輸入干擾極小，但仍建議遠離強電磁源并使用屏蔽線纜。
接線指導：產品表面印有清晰接線圖示，方便用戶快速正確接線。
使用壽命：正常操作條件下不易損壞，提供一年質保服務，非人為損壞可退換。
環境限制：不可在潮濕、腐蝕性氣體或粉塵嚴重的環境中裸露使用；儲存與工作溫度須控制在規定范圍內。
信號輸出：當前僅支持4-20mA輸出，不支持其他模擬量或數字信號輸出。
編程配置：
- 編程線需單獨購買，購買后將附贈《美控智能溫變編程助手V3.0》軟件。
- 使用V8編程線時無需額外供電，簡化調試流程。
出廠前設定：請?jiān)谙聠螘r(shí)確認所需輸入類型與量程，廠家將在出廠前完成初始調試。
客戶服務：如遇技術問題，請及時聯系官方客服獲取支持。
