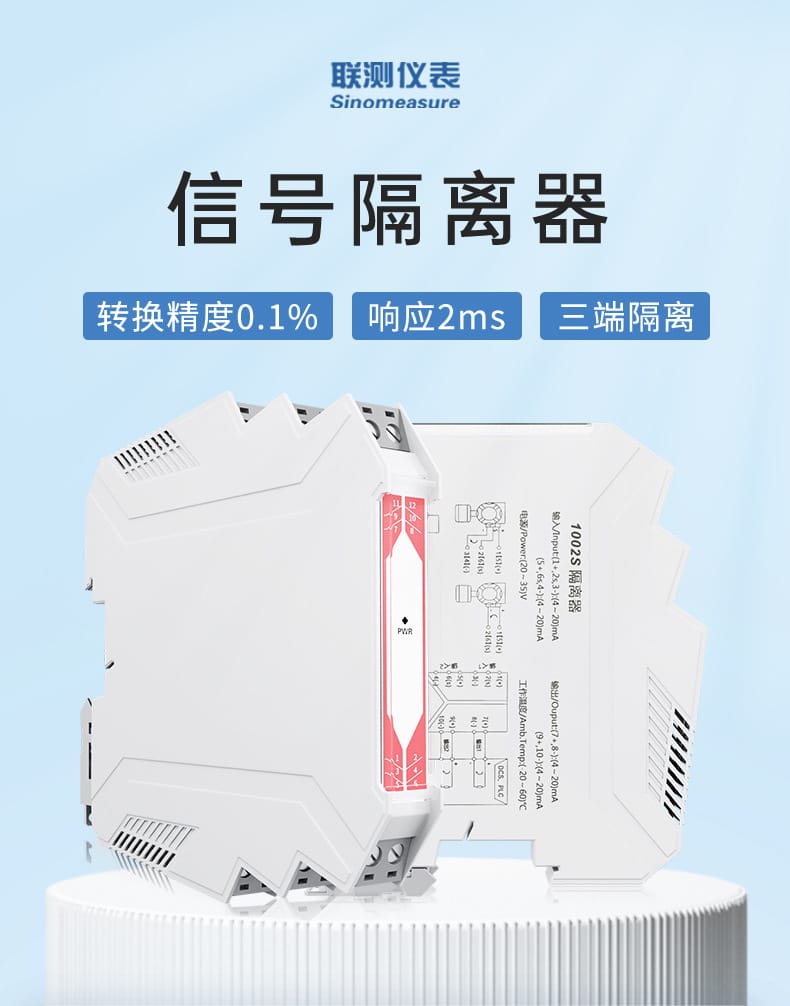

聯測模擬量信號隔離器產品整理
核心特點

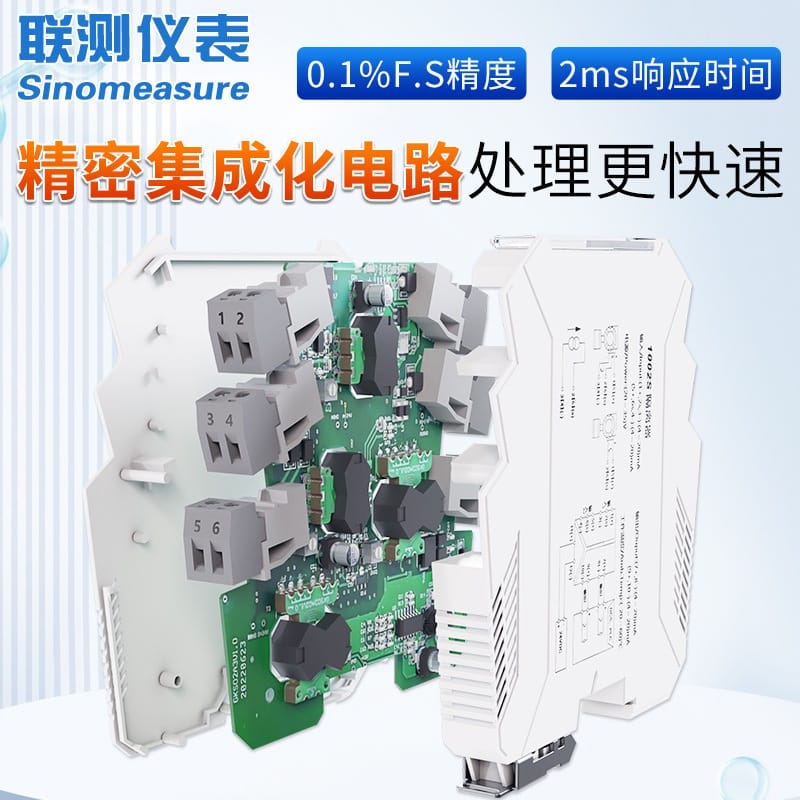

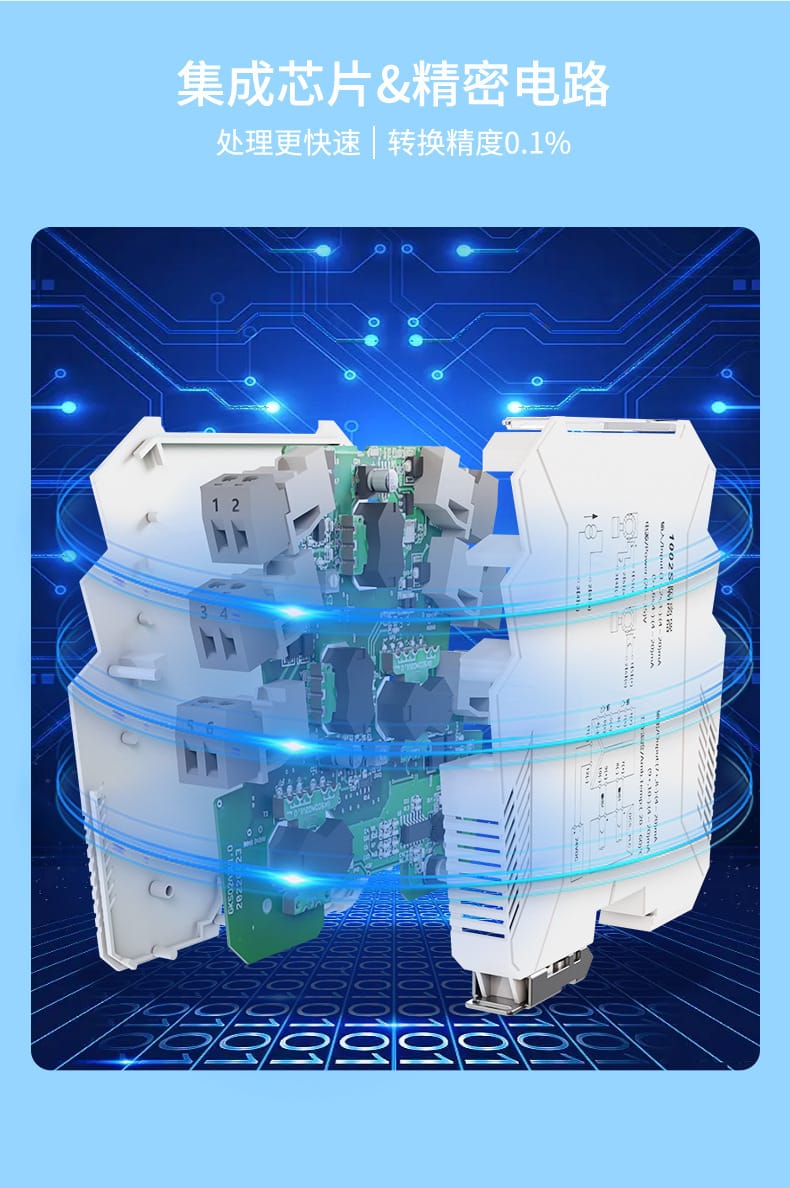

- 高精度轉換：信號隔離器轉換精度達0.1%，響應時間≤2ms。
- 三端隔離：電源、輸入、輸出三端完全隔離，確保信號傳輸?shù)姆€(wěn)定性和安全性。

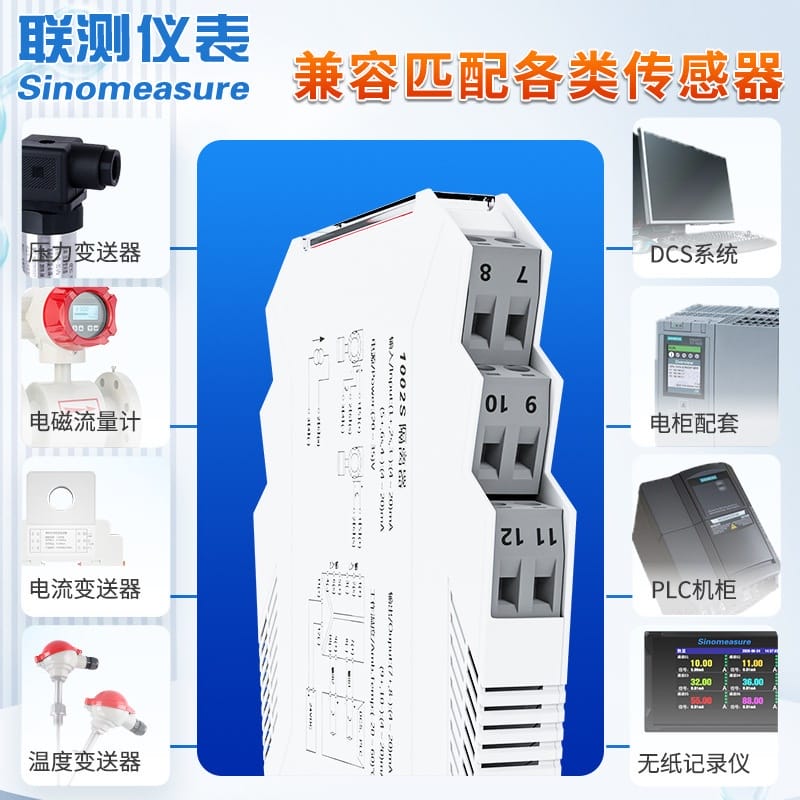

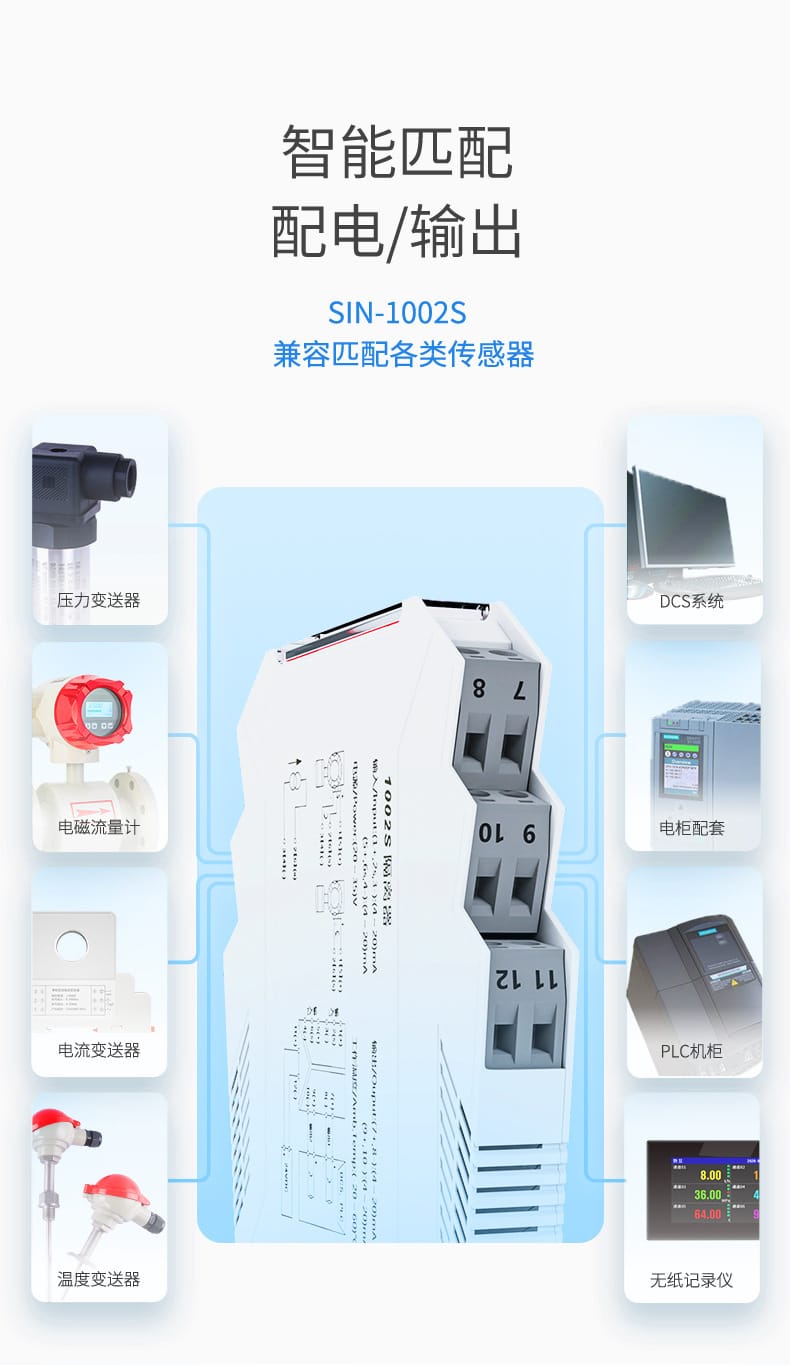

- 兼容性強：支持多種傳感器輸入（如壓力變送器、溫度變送器等），并可與DCS、PLC系統無縫對接。
- 安全保護：具備上電沖擊保護、配電保護、電源反饋保護、端口保護、浪涌沖擊保護等多種保護功能。

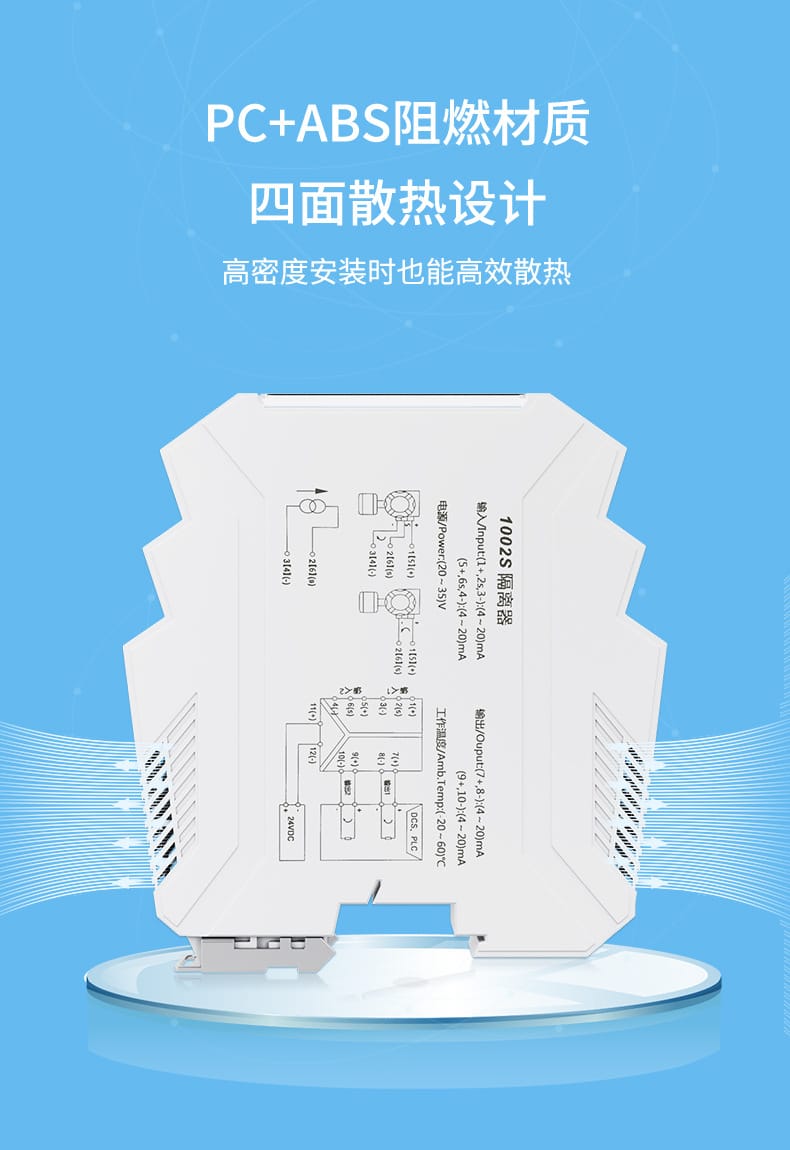

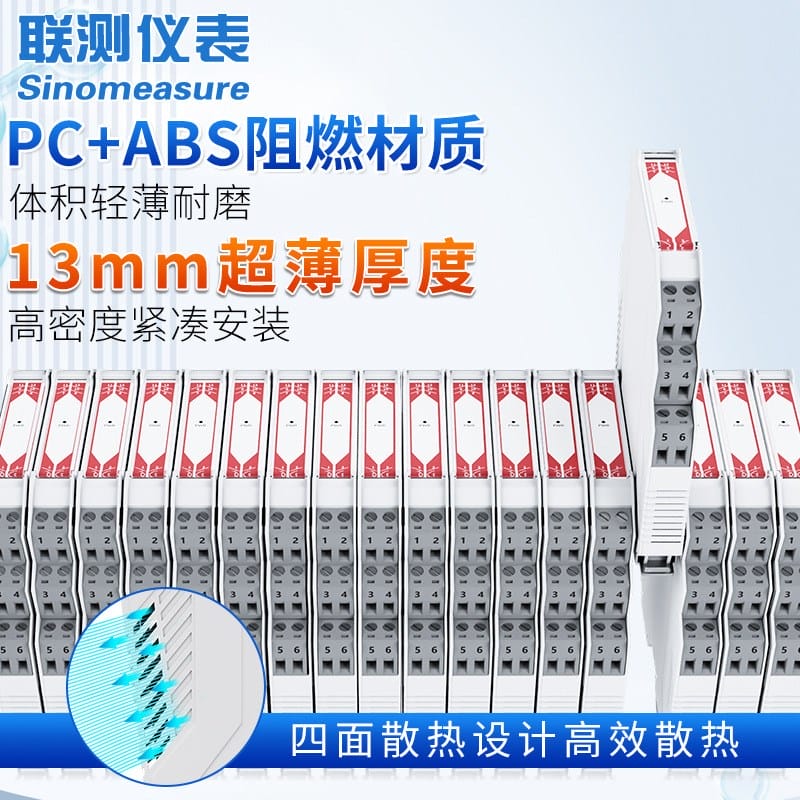

- 高效散熱設計：采用外殼阻燃材質和四面散熱設計，保障設備長時間穩定運行。

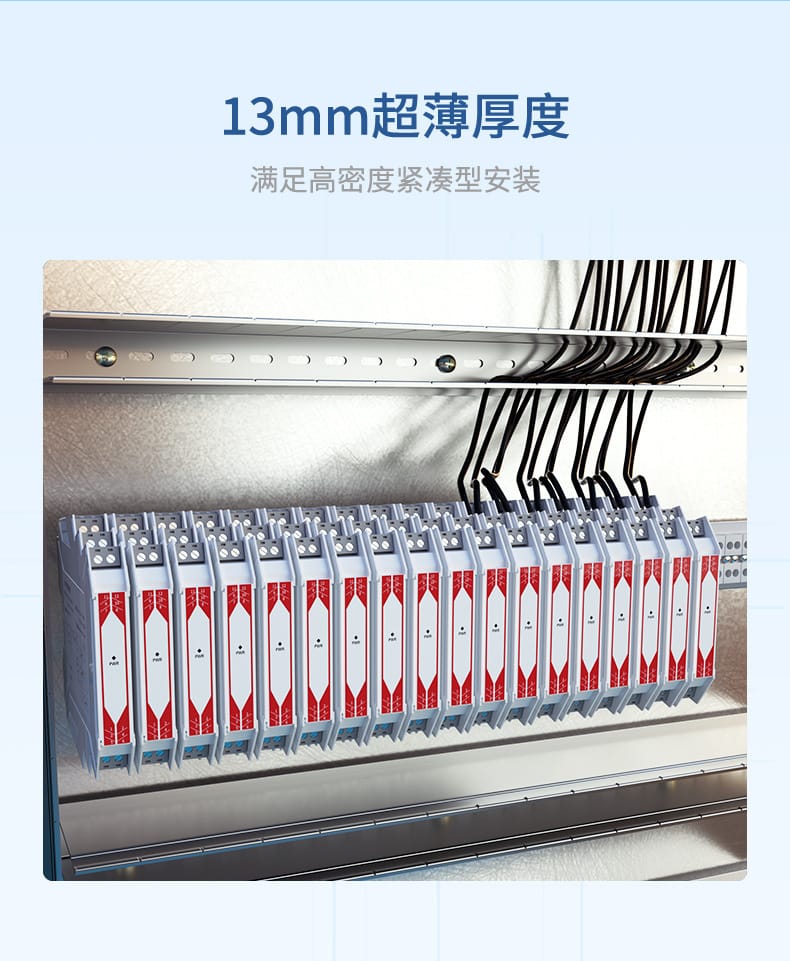

- 超薄設計：13mm厚度，適合高密度緊湊型安裝。

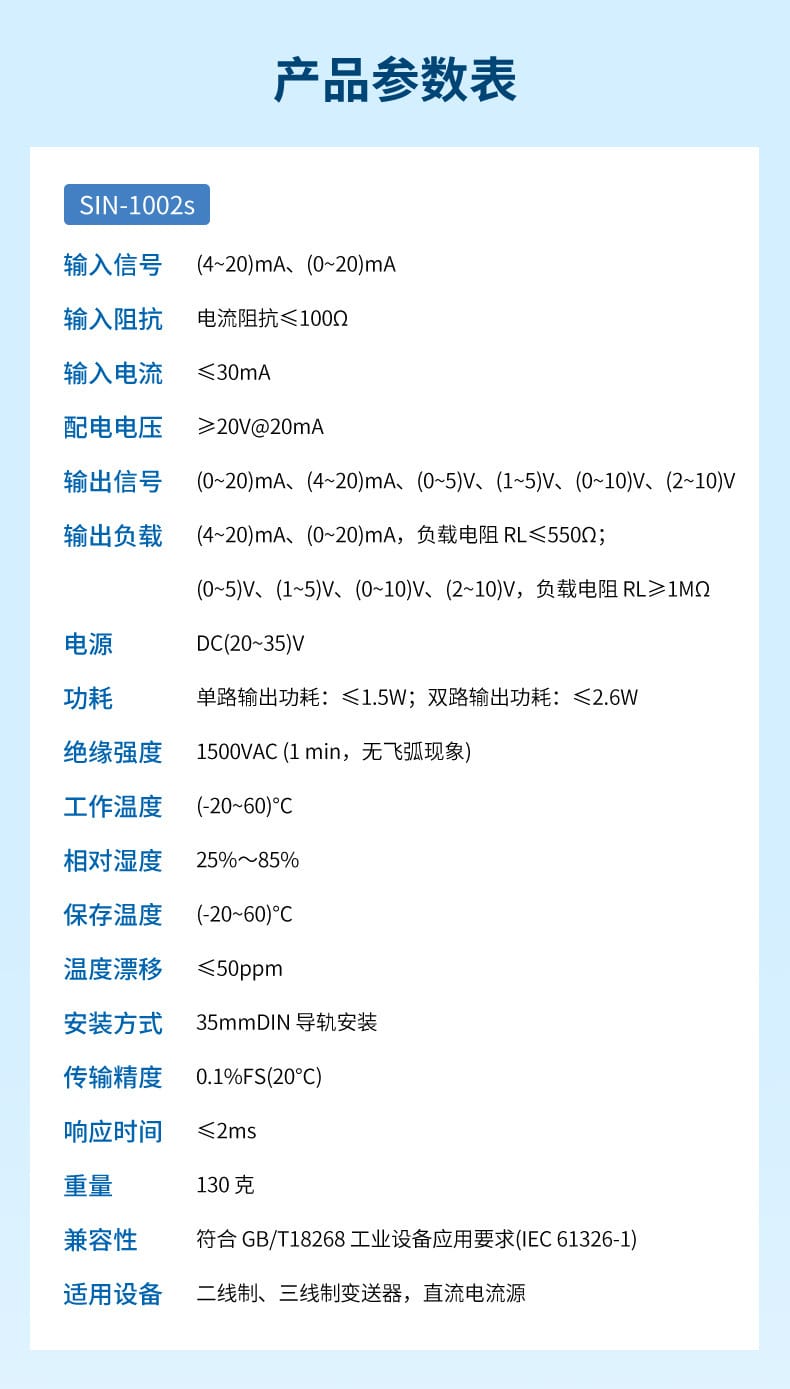

技術參數
| 參數名稱 |
SIN-1002S 型號參數 |
| 輸入信號 |
(4~20)mA、(0~20)mA |
| 輸入阻抗 |
≤100Ω |
| 輸出信號 |
(4~20)mA、(0~5)V、(1~5)V、(0~10)V、(2~10)V |
| 輸出負載 |
(4~20)mA：RL≤550Ω；電壓信號：RL≥1MΩ |
| 電源 |
DC(20~35)V |
| 功耗 |
單路輸出≤1.5W，雙路輸出≤2.6W |
| 絕緣強度 |
1500VAC（1min，無飛弧現象） |
| 工作溫度 |
(-20~60)℃ |
| 相對濕度 |
25%~85% |
| 響應時間 |
≤2ms |
| 安裝方式 |
35mmDIN導軌安裝 |
| 重量 |
約130克 |
應用行業
- 工業自動化：適用于過程控制、工廠自動化中的信號隔離與轉換。
- 能源與電力：用于電力監控系統中電流、電壓信號的采集與傳輸。
- 環境監測：配合溫度、壓力等傳感器實現環境參數的精確測量。
- 交通運輸：在軌道交通、汽車制造等領域中用于信號處理與控制。
安裝條件

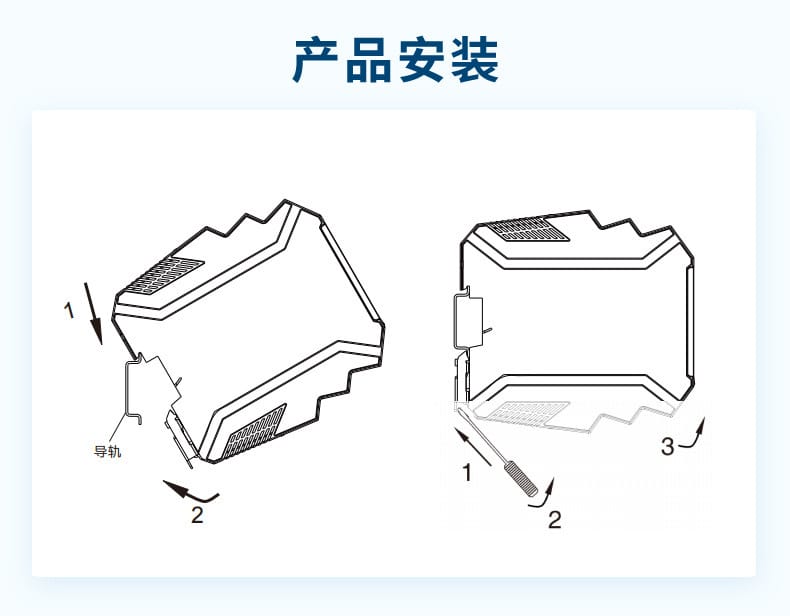

- 安裝方式：支持35mmDIN導軌安裝，便于快速部署。
- 工作環境：需保證工作溫度范圍在(-20~60)℃之間，相對濕度在25%~85%范圍內。
- 供電要求：電源為DC(20~35)V，確保供電穩定。

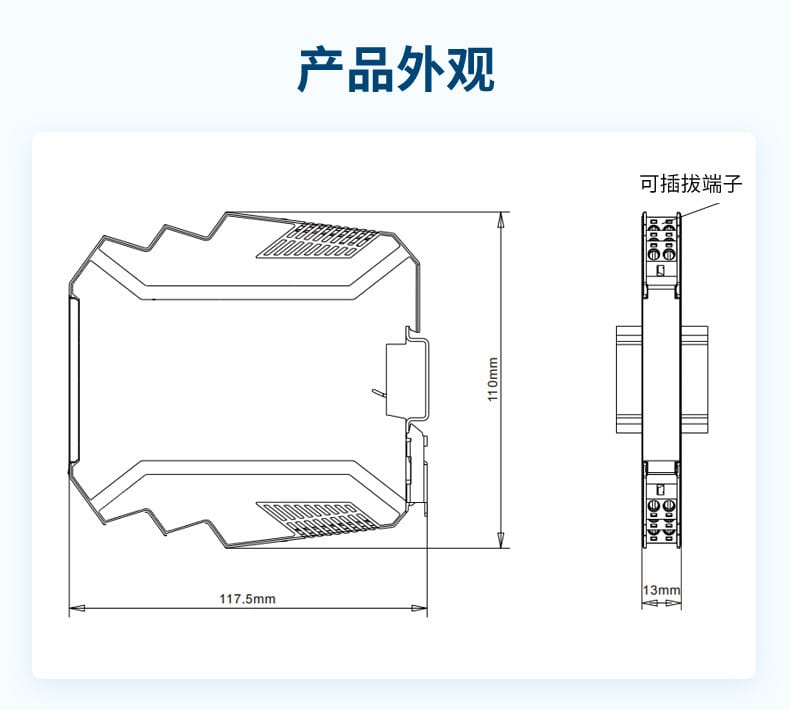

- 空間需求：設備厚度為13mm，適合緊湊型安裝場景。
注意事項

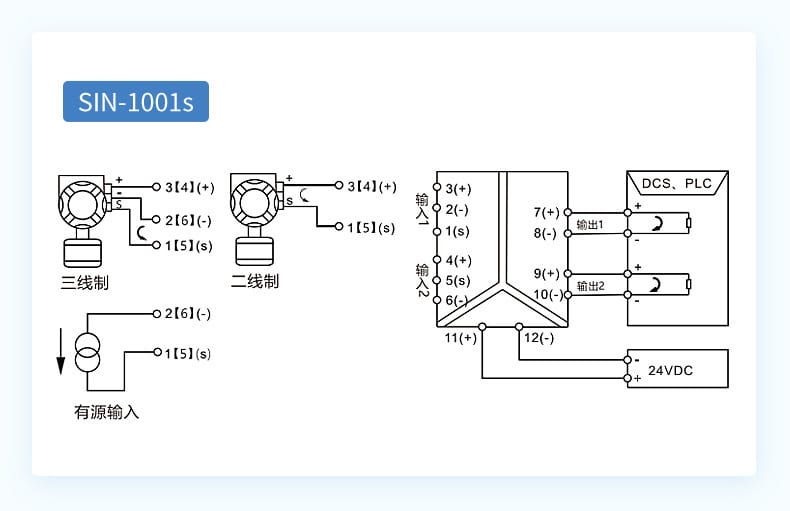

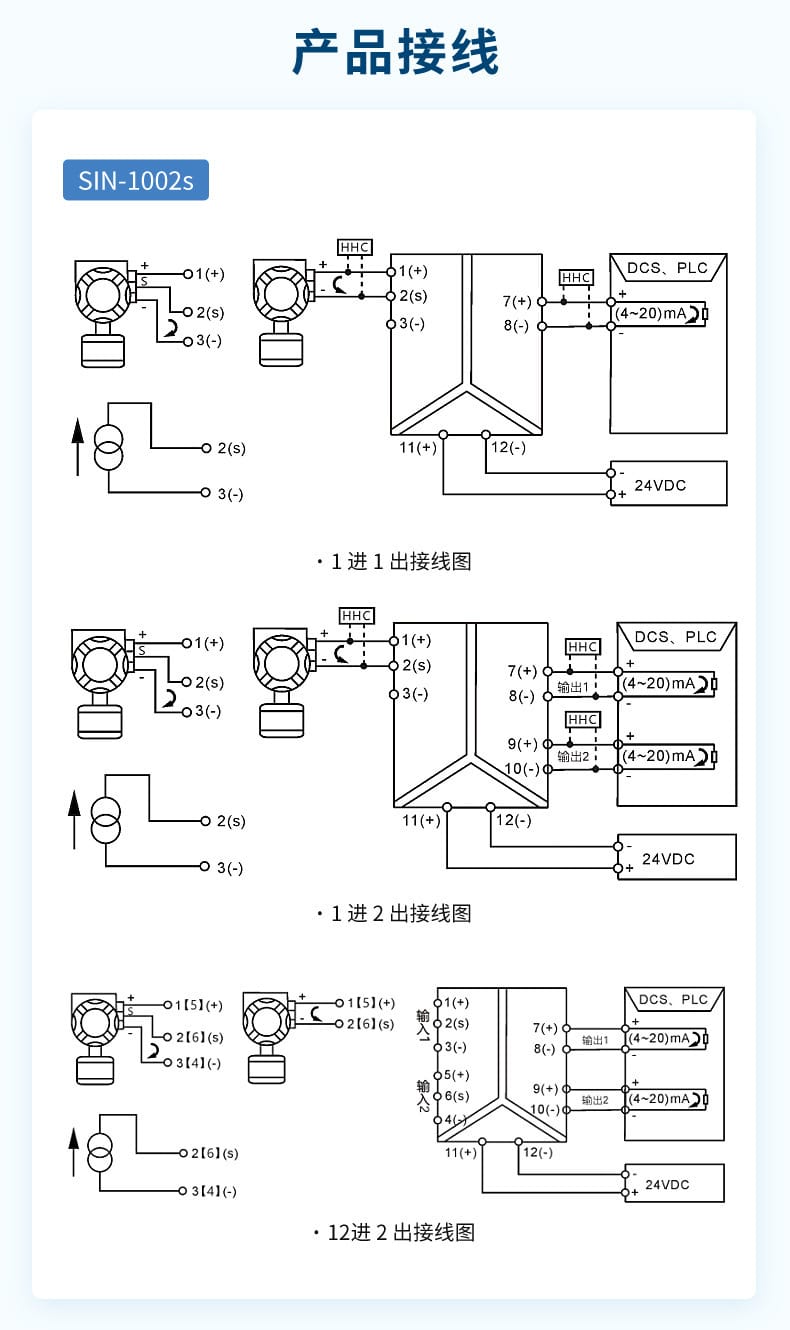

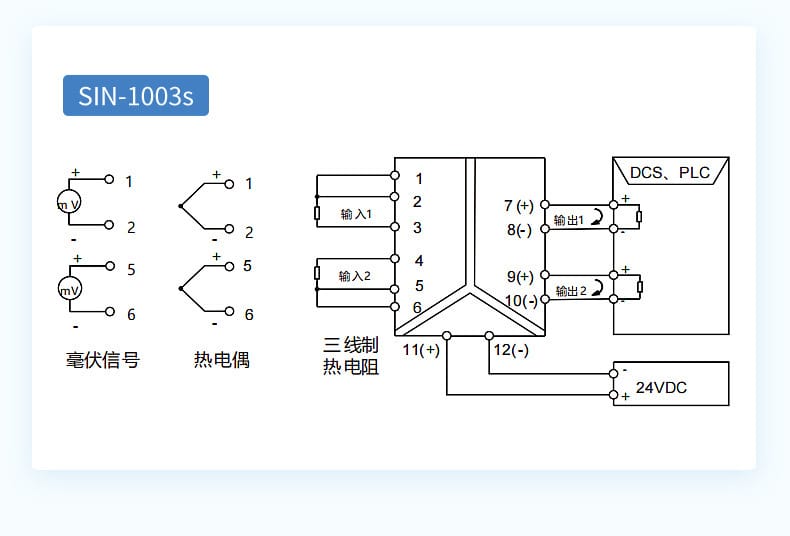

- 接線規范：嚴格按照產品接線圖進行接線，避免因接線錯誤導致設備損壞。
- 負載匹配：根據實際負載選擇合適的輸出信號類型，確保負載電阻符合技術參數要求。
- 環境防護：避免將設備安裝在潮濕、高溫或強電磁干擾的環境中。
- 定期維護：建議定期檢查設備的工作狀態，確保其正常運行。
- 專業指導：如有疑問，請聯系聯測儀表的專業技術支持團隊，獲取現場服務和技術指導。
溫馨提示：聯測儀表提供24小時技術支持服務，解決售前售后問題，確保用戶使用無憂。
