南泵流體CHM系列臥式多級不銹鋼離心泵產品詳解

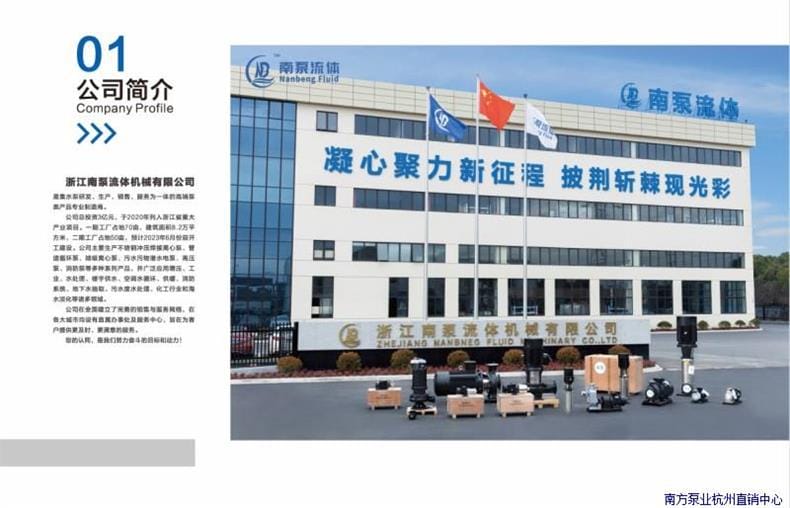

浙江南泵流體機械有限公司是一家集研發、生產、銷售、貿易為一體的高新技術專業制造廠。公司總投資3億元，于2020年列入浙江省大產業項目，一期工廠占地70畝，建筑面積8.2萬平方米；二期工廠占地50畝，預計2023年6月份開工建設。公司主要生產不銹鋼沖壓焊接離心泵、端吸泵、污水潛水泵、消防泵等多種泵類產品，產品廣泛應用于增壓、工業、水處理、樓宇供水、空調水循環、供水、消防系統、地下水抽取、污水廢水處理、化工行業用水凈化等諸多領域。公司在全國建立了完善的銷售與服務網絡，在各大城市均設有駐外辦事處及服務中心，旨在為用戶提供更及時、更完善的服務。

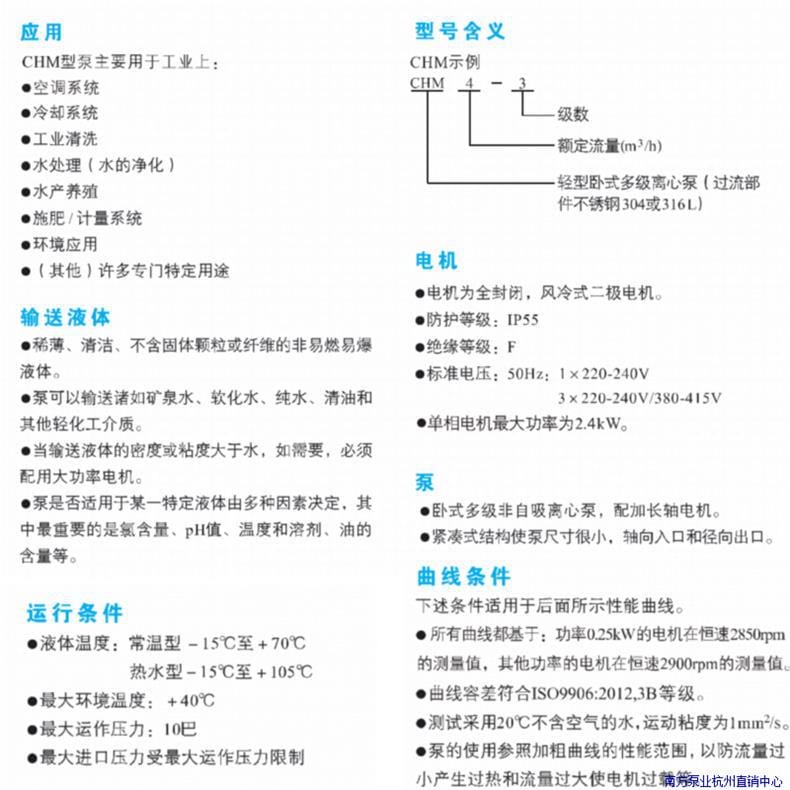

核心特點

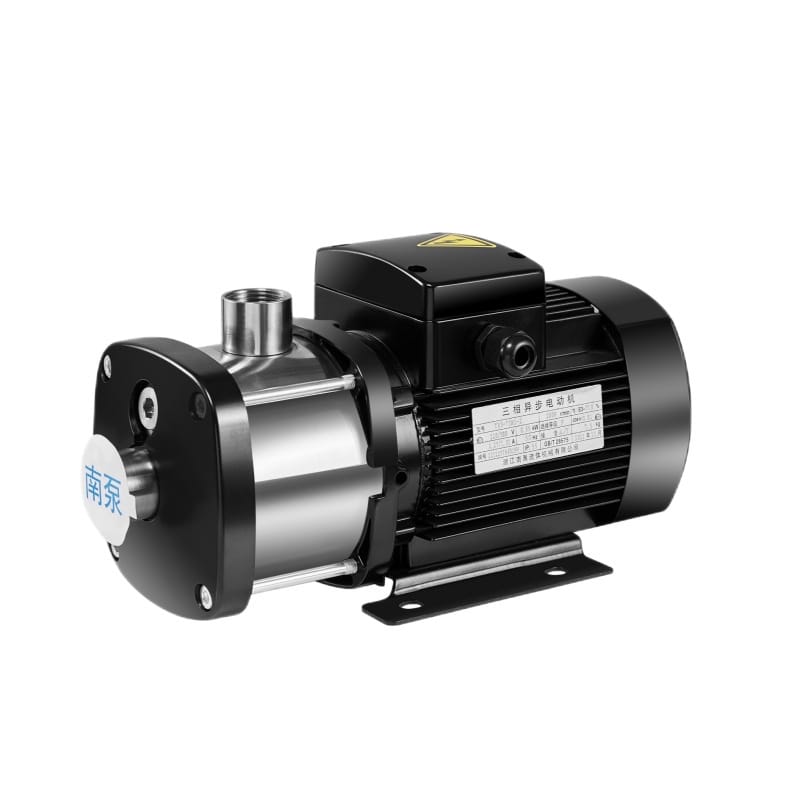

結構緊湊：臥式多級非自吸離心泵，配加長軸電機，緊湊式結構使泵尺寸極小，軸向入口和徑向出口設計便于管路布置。
材質優異：過流部件采用不銹鋼304或316L材質，耐腐蝕性強，滿足各類清潔或輕度化工介質輸送需求。
電機配置：采用全封閉、風冷式二極電機，防護等級IP55，絕緣等級F，單相電機最大功率可達2.4kW。

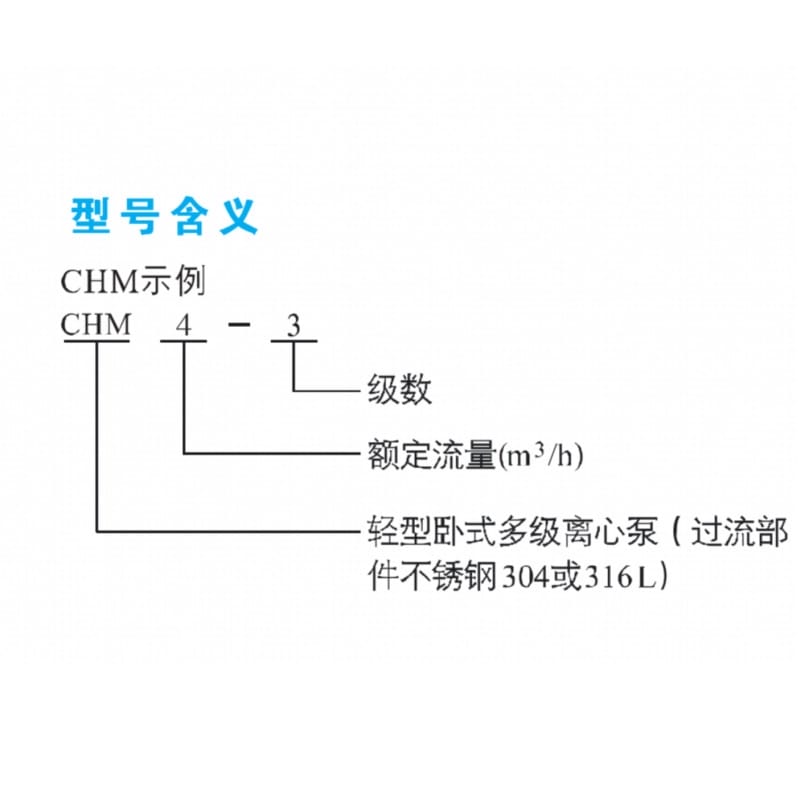

型號規范：型號含義清晰明確，格式為：CHM + 級數 + 額定流量(m3/h)，輕型臥式多級離心泵。

技術參數

運行條件

液體溫度：常溫型 -15℃ 至 +70℃；熱水型 -15℃ 至 +105℃
最大環境溫度：+40℃
最大運作壓力：10巴
最大進口壓力：受最大運作壓力限制

電機參數

防護等級：IP55
絕緣等級：F
標準電壓：50Hz：1×220-240V；3×220-240V/380-415V
單相電機最大功率：2.4kW

性能曲線基準

功率0.25kW的電機在恒速2850rpm的測量值，其他功率的電機在恒速2900rpm的測量值。
曲線容差符合ISO9906：2012，3B等級。
測試介質為20℃不含空氣的水，運動粘度為1mm2/s。

性能及尺寸參數表

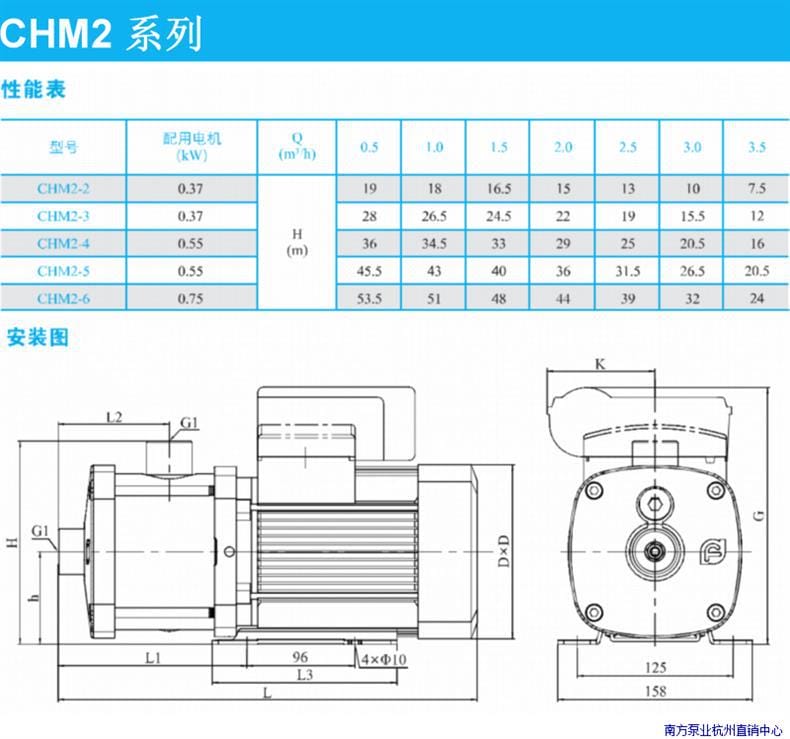

CHM2系列

型號	配用電機(kW)	流量范圍(m3/h)	0.5	1.0	1.5	2.0	2.5	3.0	3.5
CHM2-2	0.37	H(m)	19	18	16.5	15	13	10	7.5
CHM2-3	0.37	H(m)	28	26.5	24.5	22	19	15.5	12
CHM2-4	0.55	H(m)	36	34.5	33	29	25	20.5	16
CHM2-5	0.55	H(m)	45.5	43	40	36	31.5	26.5	20.5
CHM2-6	0.75	H(m)	53.5	51	48	44	39	32	24

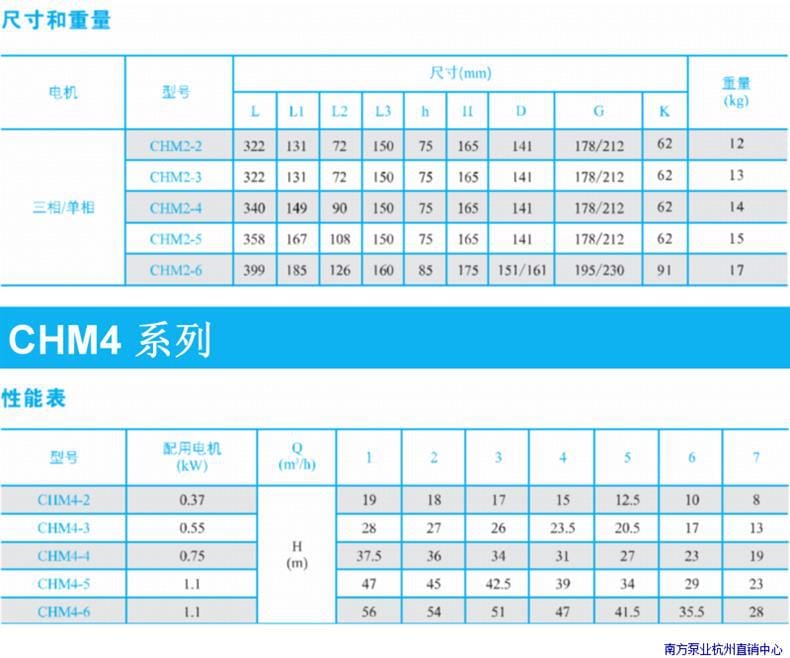

電機	型號	L	L1	L2	L3	h	I	D	G	K	重量
三相/單相	CHM2-2	322	131	72	150	75	165	141	178/212	62	12
三相/單相	CHM2-3	322	131	72	150	75	165	141	178/212	62	13
三相/單相	CHM2-4	340	149	90	150	75	165	141	178/212	62	14
三相/單相	CHM2-5	358	167	108	150	75	165	141	178/212	62	15
三相/單相	CHM2-6	399	185	126	160	85	175	151/161	195/230	91	17

CHM4系列

型號	配用電機(kW)	流量范圍(m3/h)	1	2	3	4	5	6	7
CHM4-2	0.37	H(m)	19	18	17	15	12.5	10	8
CHM4-3	0.55	H(m)	28	27	26	23.5	20.5	17	13
CHM4-4	0.75	H(m)	37.5	36	34	31	27	23	19
CHM4-5	1.1	H(m)	47	45	42.5	39	34	29	23
CHM4-6	1.1	H(m)	56	54	51	47	41.5	35.5	28

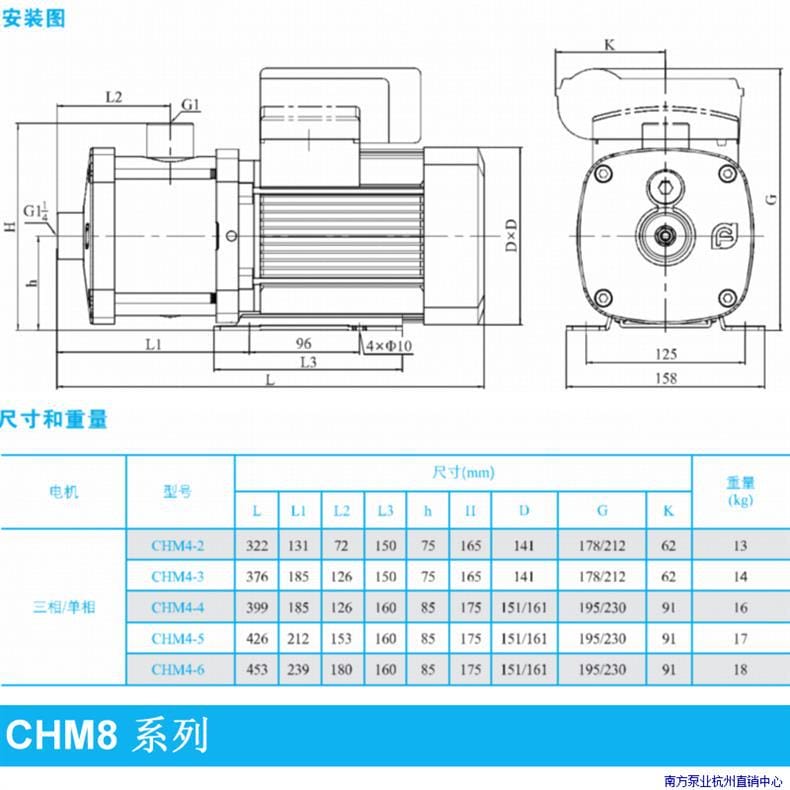

電機	型號	L	L1	L2	L3	h	I	D	G	K	重量
三相/單相	CHM4-2	322	131	72	150	75	165	141	178/212	62	13
三相/單相	CHM4-3	376	185	126	150	75	165	141	178/212	62	14
三相/單相	CHM4-4	399	185	126	160	85	175	151/161	195/230	91	16
三相/單相	CHM4-5	426	212	153	160	85	175	151/161	195/230	91	17
三相/單相	CHM4-6	453	239	180	160	85	175	151/161	195/230	91	18

CHM8系列

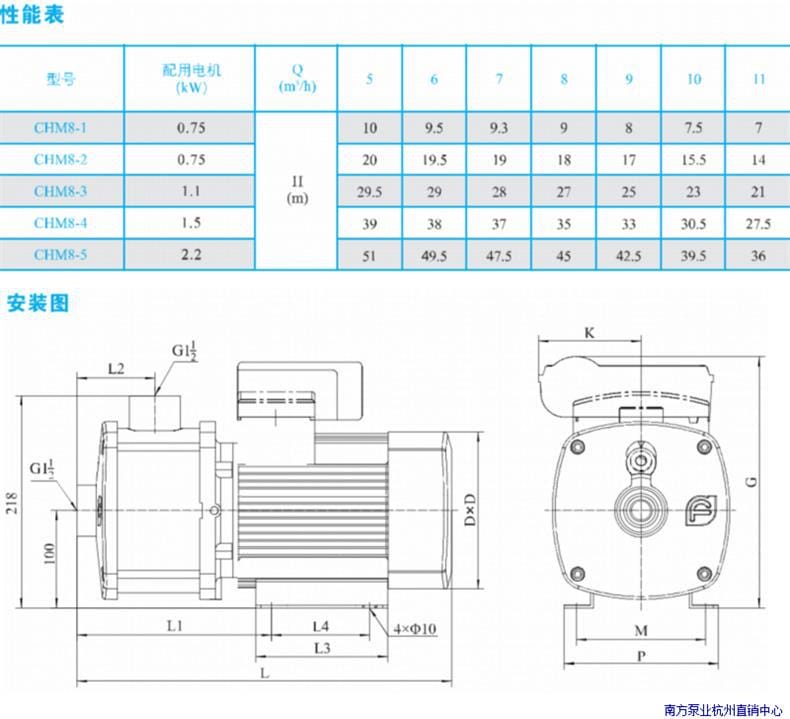

型號	配用電機(kW)	流量范圍(m3/h)	8	9	10	11	12	13	14
CHM8-1	0.75	H(m)	10	9.5	9.3	9	8	7.5	7
CHM8-2	0.75	H(m)	20	19.5	19	18	17	15.5	14
CHM8-3	1.1	H(m)	29.5	29	28	27	25	23	21
CHM8-4	1.5	H(m)	39	38	37	35	33	30.5	27.5
CHM8-5	2.2	H(m)	51	49.5	47.5	45	42.5	39.5	36

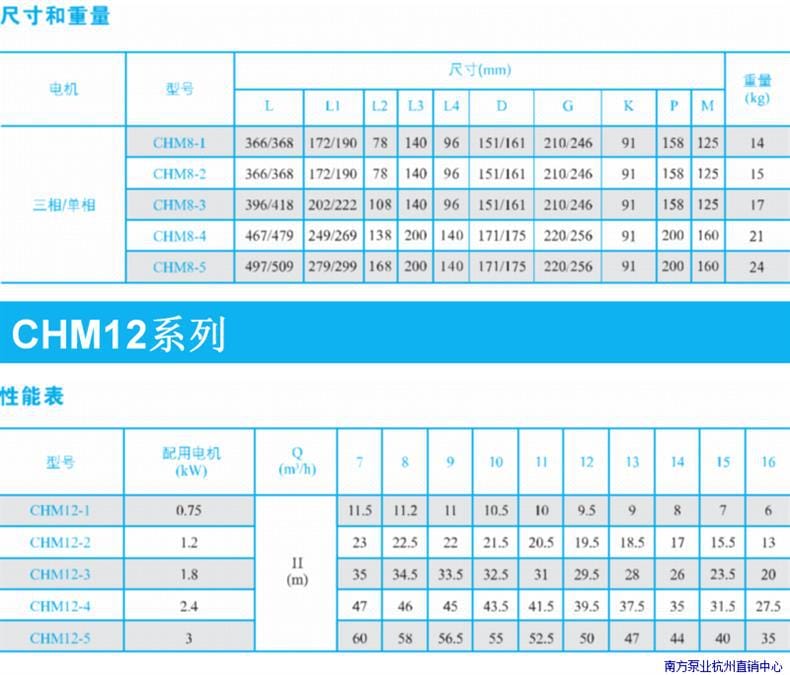

電機	型號	L	L1	L2	L3	L4	D	G	K	P	M	重量
三相/單相	CHM8-1	366/368	172/190	78	140	96	151/161	210/246	91	158	125	14
三相/單相	CHM8-2	366/368	172/190	78	140	96	151/161	210/246	91	158	125	15
三相/單相	CHM8-3	396/418	202/222	108	140	96	151/161	210/246	91	158	125	17
三相/單相	CHM8-4	467/479	249/269	138	200	140	171/175	220/256	91	200	160	21
三相/單相	CHM8-5	497/509	279/299	168	200	140	171/175	220/256	91	200	160	24

CHM12系列

型號	配用電機(kW)	流量范圍(m3/h)	7	8	10	11	12	13	14	15	16
CHM12-1	0.75	H(m)	11.5	11.2	11	10.5	10	9.5	9	8	6
CHM12-2	1.2	H(m)	23	22.5	22	21.5	20.5	19.5	18.5	17	13
CHM12-3	1.8	H(m)	35	34.5	33.5	32.5	31	29.5	28	26	20
CHM12-4	2.4	H(m)	47	46	45	43.5	41.5	39.5	37.5	35	27.5
CHM12-5	3	H(m)	60	58	56.5	55	52.5	50	47	44	35

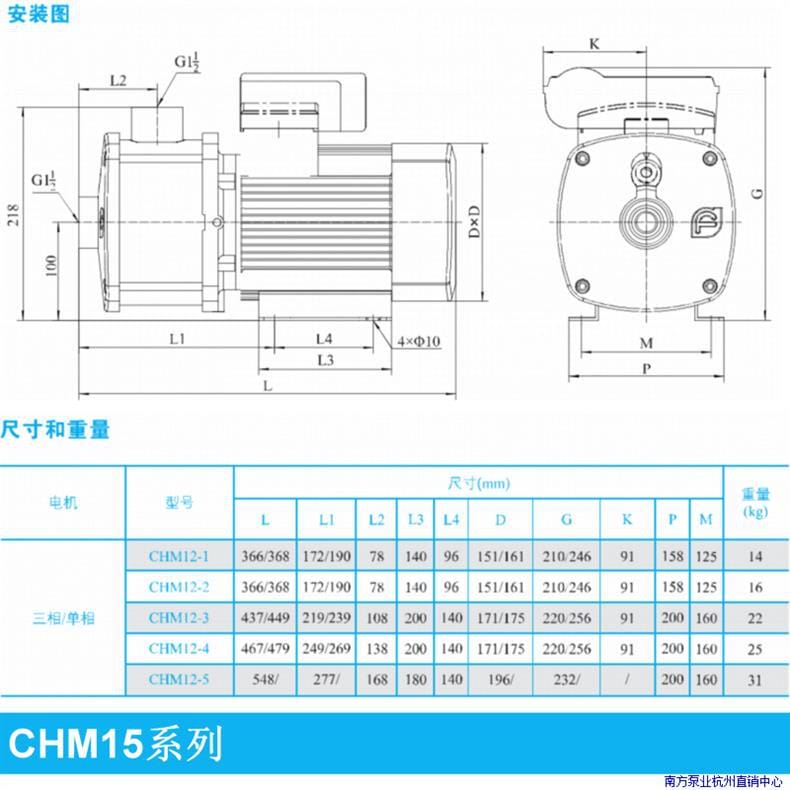

電機	型號	L	L1	L2	L3	L4	D	G	K	P	M	重量
三相/單相	CHM12-1	366/368	172/190	78	140	96	151/161	210/246	91	158	125	15
三相/單相	CHM12-2	396/418	202/222	108	140	96	151/161	210/246	91	158	125	17
三相/單相	CHM12-3	467/479	249/269	138	200	140	171/175	220/256	91	200	160	21
三相/單相	CHM12-4	497/509	279/299	168	200	140	171/175	220/256	91	200	160	24
三相/單相	CHM12-5	527/539	309/329	198	200	140	171/175	220/256	91	200	160	27

應用行業

工業系統：空調系統、冷卻系統、工業清洗、水處理（水的凈化）、水產養殖、施肥/計量系統。
通用系統：增壓、樓宇供水、空調水循環、供水、消防系統、地下水抽取、污水廢水處理、化工行業用水凈化等諸多特定環境領域。
