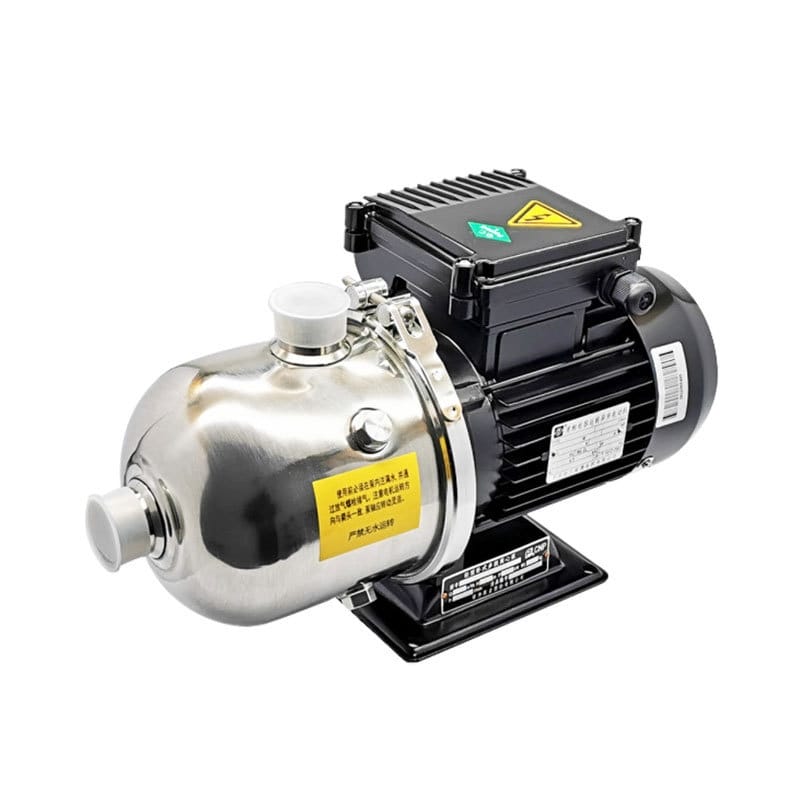

南方非自吸輕型臥式多級離心泵CHL2-30產品詳情
核心特點
- 結構緊湊：采用輕型臥式多級設計，軸向入口與徑向出口，占用安裝空間極小。
- 低噪高效：運行噪音低，葉輪導葉采用不銹鋼板沖壓焊接制成，水流順暢高效。
- 耐輕微腐蝕：過流部件采用優質不銹鋼（AISI304/316）材質，適用于輕度腐蝕性液體輸送。
- 配置優良：配加長軸電機，全封閉風冷式二極電機，防護等級IP55，絕緣等級F。
技術參數
通用參數
- 流量范圍：0.5m3/h ～ 32m3/h
- 揚程范圍：5m ～ 88m
- 功率范圍：0.37kW ～ 7.5kW
- 頻率：50Hz / 60Hz
- 轉速：2900 rpm
- 最大運作壓力：10巴
- 最大環境溫度：+40℃
- 介質溫度：常溫型 -15℃ ～ +70℃；熱水型 -15℃ ～ +110℃（CHL2系列熱水型可達+120℃）
電機參數
- 標準電壓：50Hz：1×220-240V，3×220-240V/380-415V
- 單相電機最大功率：2.4kW
CHL2系列專屬參數
- 額定流量：2 m3/h
- 效率：41%
- 葉輪外徑：90mm
- 進出口口徑：G1
CHL2系列型號對照表
| 型號 |
揚程 |
級數 |
配用電機功率 |
重量 |
| CHL2-20 |
15m |
2 |
0.37kW |
13kg |
| CHL2-30 |
22m |
3 |
0.37kW |
13kg |
| CHL2-40 |
29m |
4 |
0.55kW |
13kg |
| CHL2-50 |
36m |
5 |
0.55kW |
13kg |
| CHL2-60 |
44m |
6 |
0.75kW |
15kg |

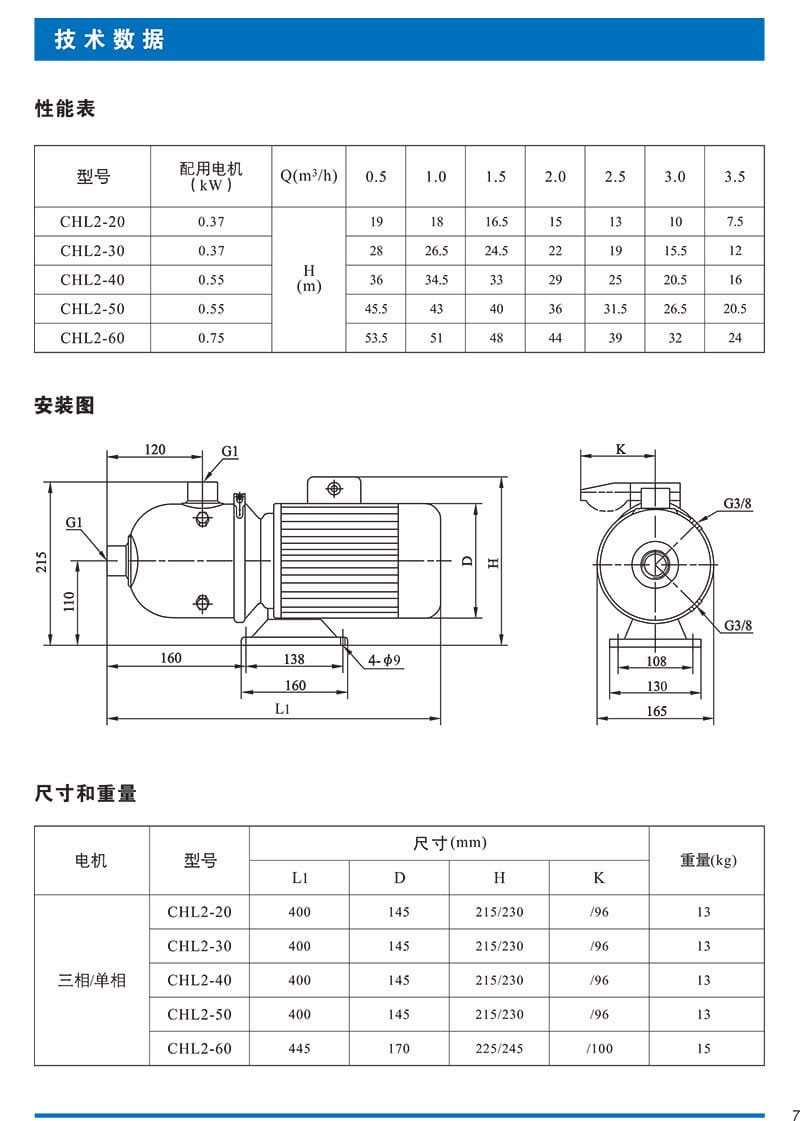

尺寸與重量
| 型號 |
L1(mm) |
D(mm) |
H(mm) |
K(mm) |
重量 |
| CHL2-20至50 |
400 |
145 |
215/230 |
/96 |
13kg |
| CHL2-60 |
445 |
170 |
225/245 |
/100 |
15kg |
應用行業
- 水處理與凈化：純水、軟化水制備及水凈化系統。
- 水產養殖：循環水系統及水體增氧輸送。
- 工業清洗：設備與部件的工業清洗供水。
- 暖通空調：空調系統與冷卻系統的循環增壓。
- 農業環保：施肥/計量系統及各類環境應用。
- 輕化工領域：清油及其他輕化工介質輸送。
安裝條件
- 進出口配置：采用軸向入口、徑向出口設計，進出口口徑標準為G1（以CHL2為例），需匹配相應管路接頭。
- 壓力限制：系統最大運作壓力為10巴，最大進口壓力受最大運作壓力限制，安裝時需確保管路壓力在允許范圍內。
- 空間要求：緊湊式結構使泵尺寸極小，適合狹窄空間安裝，具體安裝尺寸請參照尺寸表預留。
- 環境要求：安裝環境最高溫度不得超過+40℃，確保通風良好以適配風冷式電機散熱。
注意事項
- 嚴禁無水運轉：啟動前必須確保泵內注滿液體并排盡空氣，嚴禁無水空轉，以免損壞機械密封及葉輪。
- 性能曲線參照：運行務必參照加粗曲線的性能范圍，防止流量過小導致泵體過熱，或流量過大導致電機過載。
- 介質適用性：僅適用于稀薄、清潔、不含固體顆?；蚶w維的非易燃易爆液體。若輸送液體密度或粘度大于水，必須配用大功率電機。
- 腐蝕性評估：泵是否適用于特定液體取決于氯含量、pH值、溫度及溶劑/油含量等綜合因素，請謹慎評估。
- 開票須知：如需開具發票，需另加稅點，詳情請咨詢客服。

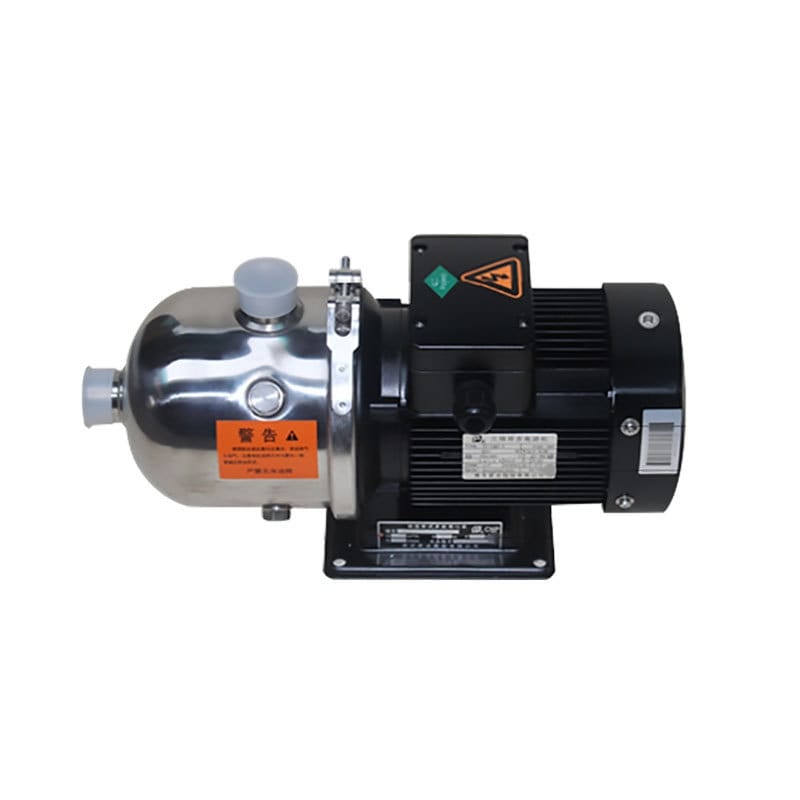

南方增壓泵CHL2-30輕型臥式多級離心泵水泵 不銹鋼水處理泵

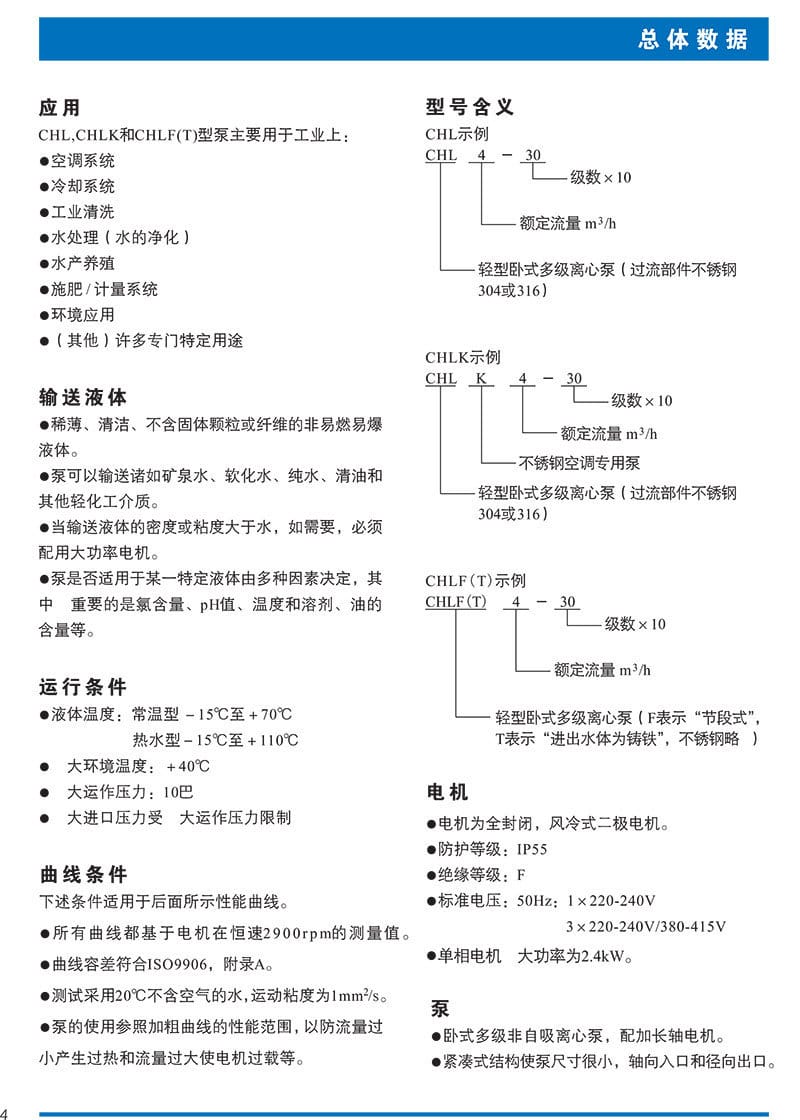

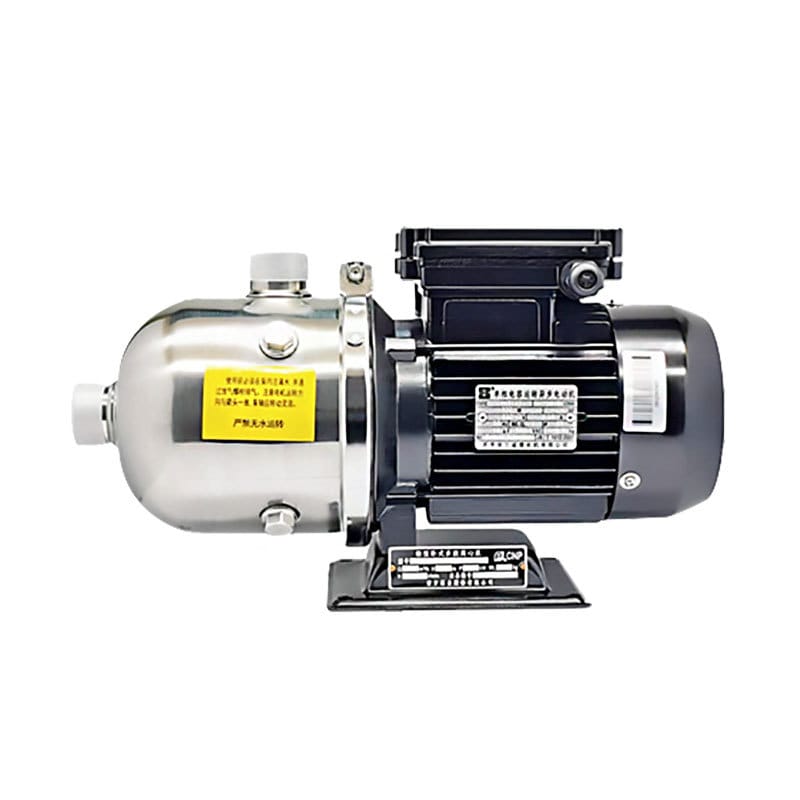

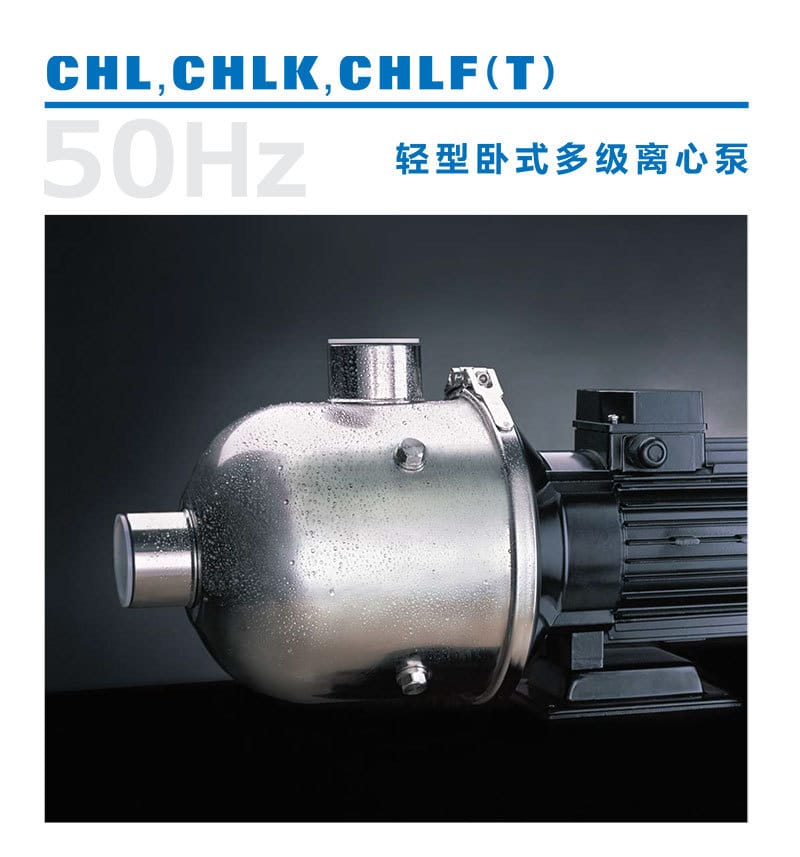

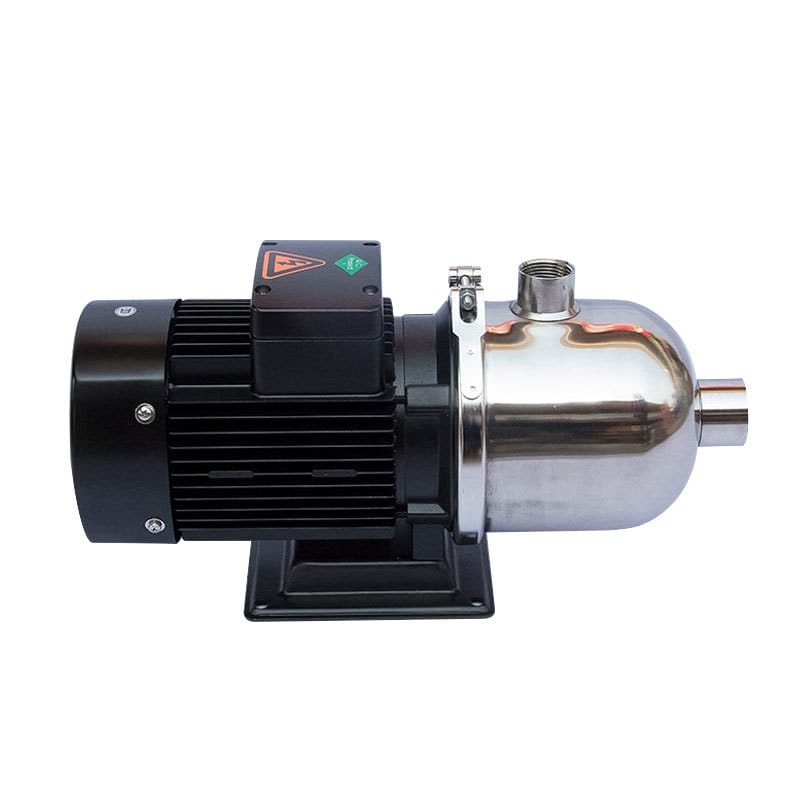

南方CHL，CHLK，CHLF（T）輕型臥式多級離心泵
應用領域：
工業清洗、供水和增壓、空調系統、冷卻系統、水處理
材質：
不銹鋼
產品說明：
南方CHL，CHLK，CHLF（T）非自吸輕型臥式多級離心泵，葉輪導葉采用不銹鋼板沖壓焊接制成，配加長軸電機，軸向入口和徑向出口。
性能及優點：
結構緊湊、低噪音、適用于輕度腐蝕性液體、安裝空間小
技術參數：
流量：0.5m3/h～32m3/h
揚程：5m～88m
功率：0.37kW～7.5kW
液體溫度：-15℃～+110℃
頻率：50Hz/60Hz
南方離心泵CHL2系列型號參數如下：
流量：2 m³/h 效率：41%
轉速：2900 rpm 葉輪外徑：90mm
進口口徑：G1 出口口徑：G1
介質溫度：常溫型-15℃～+70℃
熱水型-15℃～+120℃
|
型號
|
揚程
|
功率
|
級數
|
電機功率
|
重量
|
|
(m)
|
(kw)
|
(kW)
|
(kg)
|
|
CHL2-20
|
15
|
0.2
|
2
|
0.37
|
13
|
|
CHL2-30
|
22
|
0.29
|
3
|
0.37
|
13
|
|
CHL2-40
|
29
|
0.39
|
4
|
0.55
|
13
|
|
CHL2-50
|
36
|
0.48
|
5
|
0.55
|
13
|
|
CHL2-60
|
44
|
0.58
|
6
|
0.75
|
15
|
開票另加稅點，詳細咨詢客服！
