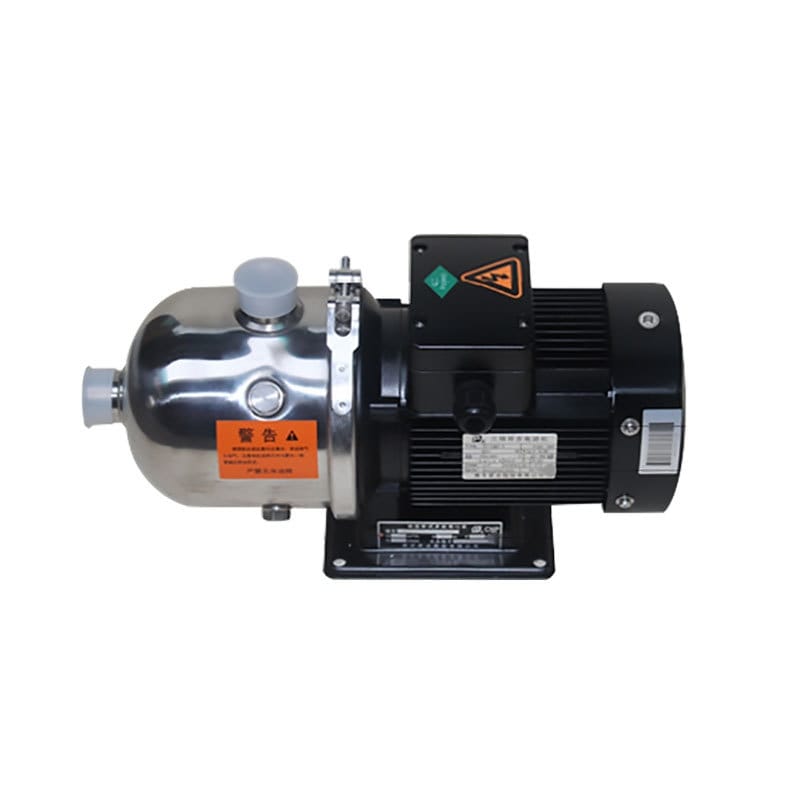

南方泵業 - 南方臥式離心泵CHL20-20LSWSC 不銹鋼輕型臥式多級離心水泵增壓泵
核心特點
- 結構緊湊節省空間：采用輕型臥式多級離心設計，軸向入口與徑向出口，安裝尺寸極小。
- 優質材質耐輕度腐蝕：葉輪導葉采用不銹鋼板沖壓焊接制成，過流部件采用AISI304/316不銹鋼，可輸送輕度腐蝕性液體。
- 高效低噪運行平穩：配加長軸電機，全封閉風冷式二極電機設計，運行噪音低，CHL20系列效率達64%。
- 適用介質廣泛：可穩定輸送稀薄、清潔、不含固體顆粒或纖維的非易燃易爆液體及輕化工介質。
技術參數
整體系列參數范圍
- 流量范圍：0.5m3/h ～ 32m3/h
- 揚程范圍：5m ～ 88m
- 功率范圍：0.37kW ～ 7.5kW
- 頻率：50Hz / 60Hz
CHL20系列專屬參數
- 額定流量：20m3/h
- 效率：64%
- 轉速：2900 rpm
- 葉輪外徑：106mm
- 進出口口徑：G2
型號規格對照表
| 型號 |
揚程 |
級數 |
電機功率 |
重量 |
| CHL20-10 |
10m |
1 |
1.1kW |
21kg |
| CHL20-20 |
22m |
2 |
2.2kW |
28kg |
| CHL20-30 |
34m |
3 |
4.0kW |
42kg |
運行與電機參數
- 液體溫度：常溫型 -15℃ ～ +70℃；熱水型 -15℃ ～ +120℃
- 最大環境溫度：+40℃
- 最大運作壓力：10巴
- 電機防護等級：IP55
- 電機絕緣等級：F級
- 標準電壓：單相 1×220-240V；三相 3×220-240V / 380-415V（單相電機最大功率限值2.4kW）

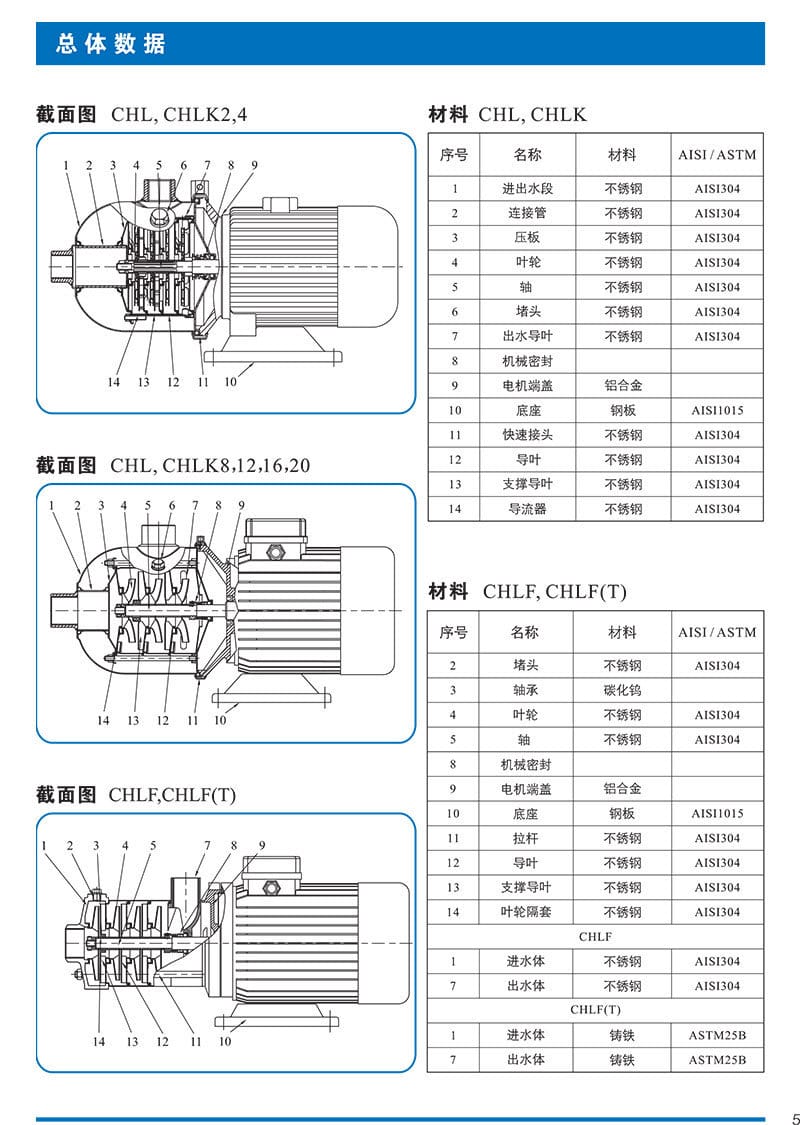

主要部件材質
| 部件名稱 |
CHL/CHLK系列 |
CHLF系列 |
CHLF(T)系列 |
| 進出水體/段 |
不銹鋼 AISI304 |
不銹鋼 AISI304 |
鑄鐵 ASTM25B |
| 葉輪/導葉/軸 |
不銹鋼 AISI304 |
不銹鋼 AISI304 |
不銹鋼 AISI304 |
| 底座 |
鋼板 AISI1015 |
鋼板 AISI1015 |
鋼板 AISI1015 |

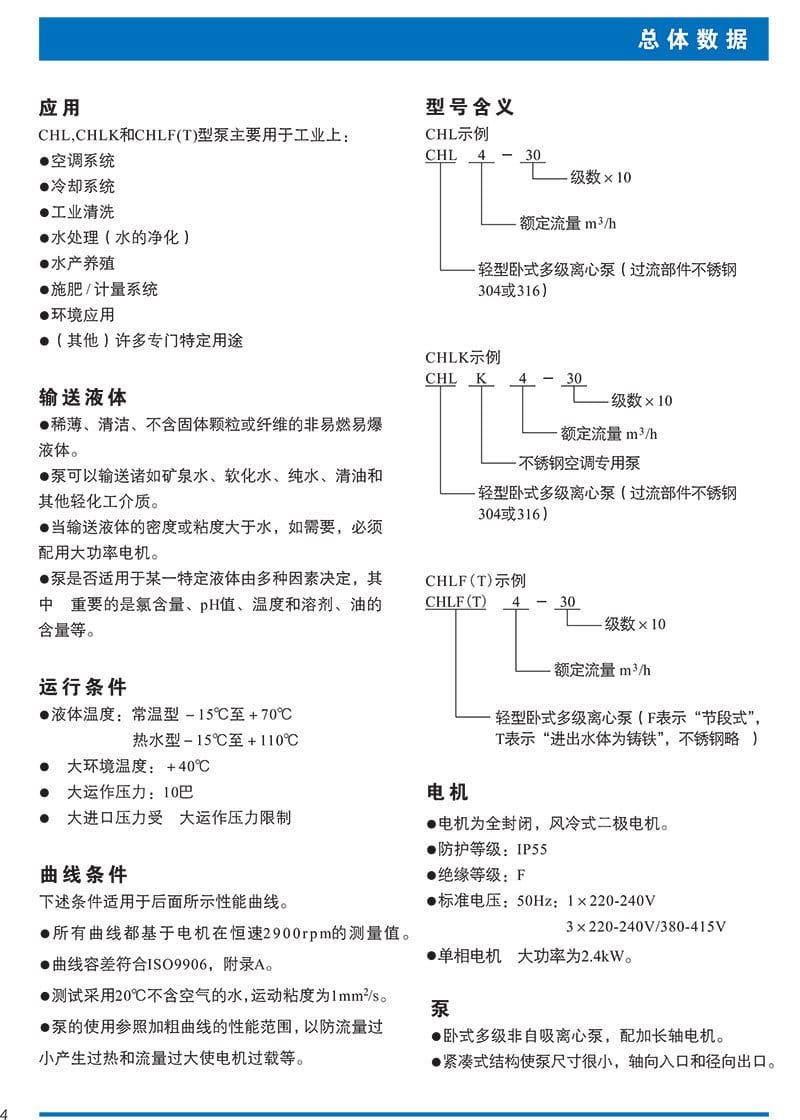

應用行業
- 暖通空調系統：空調水循環、冷卻系統增壓。
- 工業清洗與水處理：工業清洗設備、水的凈化與軟化處理。
- 市政與樓宇供水：供水系統、增壓穩壓。
- 農業與環保：水產養殖、施肥/計量系統、環境應用工程。
- 其他專門用途：各類輕化工介質輸送等特定工況。
安裝條件
- 空間布局要求：泵體結構緊湊，需預留軸向進水與徑向出水的管路對接空間，適合狹小機房安裝。
- 介質條件限制：必須為稀薄、清潔、不含固體顆粒或纖維的非易燃易爆液體。當介質密度或粘度大于水時，必須配用大功率電機；適用性受氯含量、pH值、溫度和溶劑油含量影響，需評估確認。
- 環境與壓力限制：安裝環境最高溫度不得超過+40℃，系統最大運作壓力限制為10巴，最大進口壓力受此運作壓力限制。
- 電氣配置要求：需匹配符合標準電壓（單相220-240V或三相380-415V）的電源，確保電機防護與絕緣等級滿足工況。
注意事項
- 嚴禁無水運轉：啟動前必須確認泵腔內及管路已充滿液體并排盡空氣，嚴禁無水空轉，以免瞬間燒毀機械密封及葉輪。
- 運行區間控制：運行參數必須參照性能曲線的推薦范圍（加粗區間），嚴防流量過小導致泵體過熱損壞，或流量過大致使電機超載燒毀。
- 特殊介質評估：輸送特殊液體前，需綜合考量氯含量、pH值及溶劑成分對不銹鋼材質的腐蝕影響。
- 商務開票說明：如需開具發票，需另加稅點，具體詳情請咨詢客服人員。

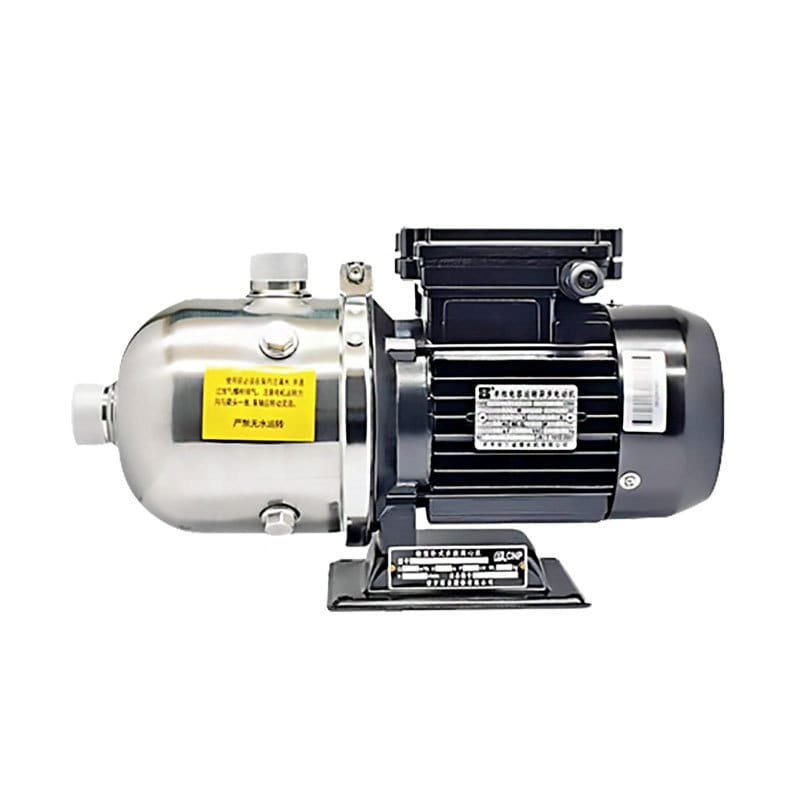

南方臥式離心泵CHL20-20LSWSC 不銹鋼輕型臥式多級離心水泵增壓泵

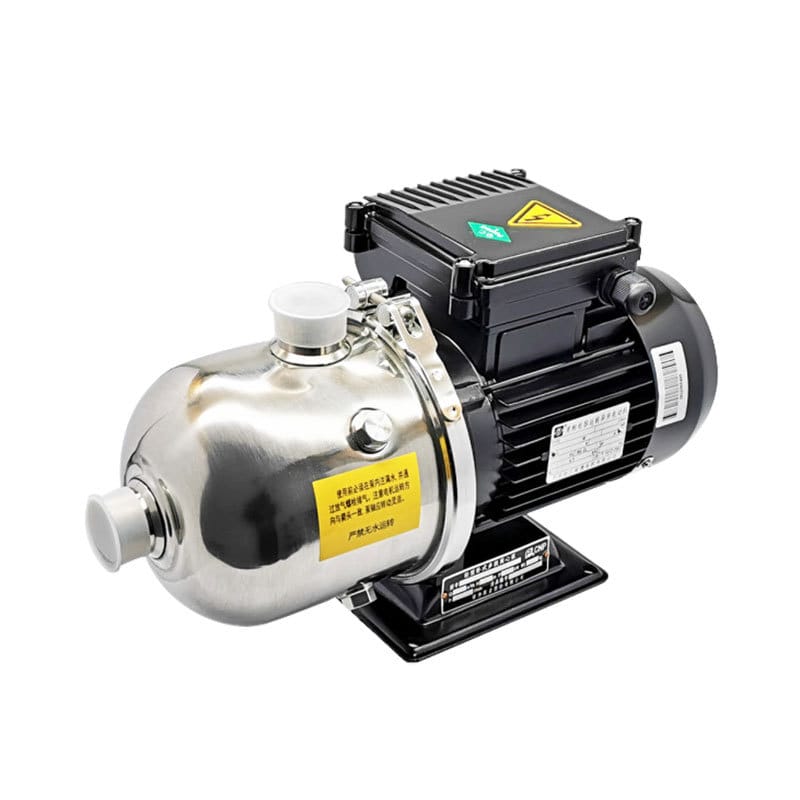

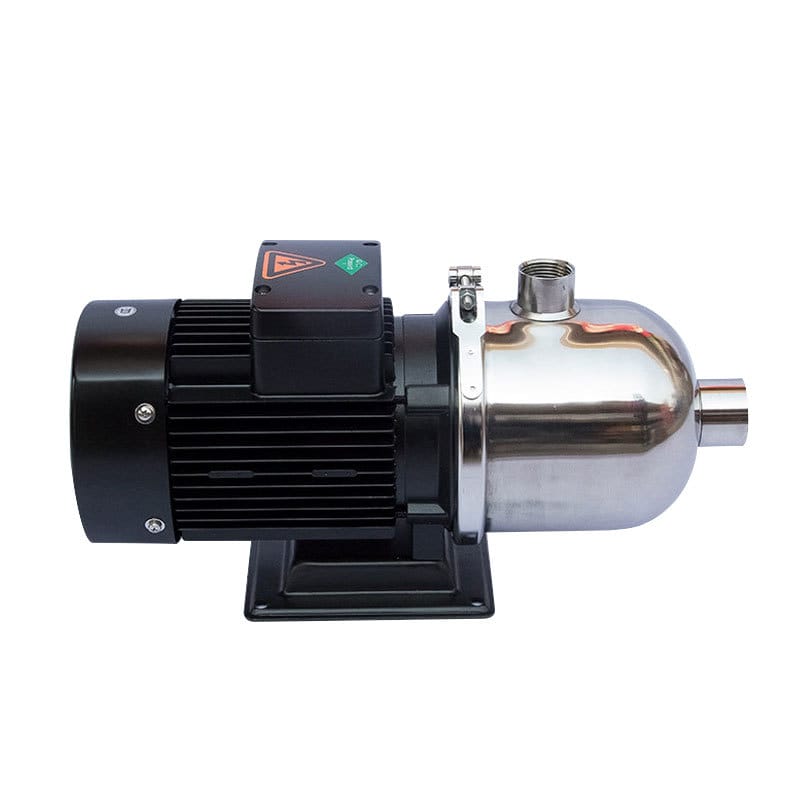

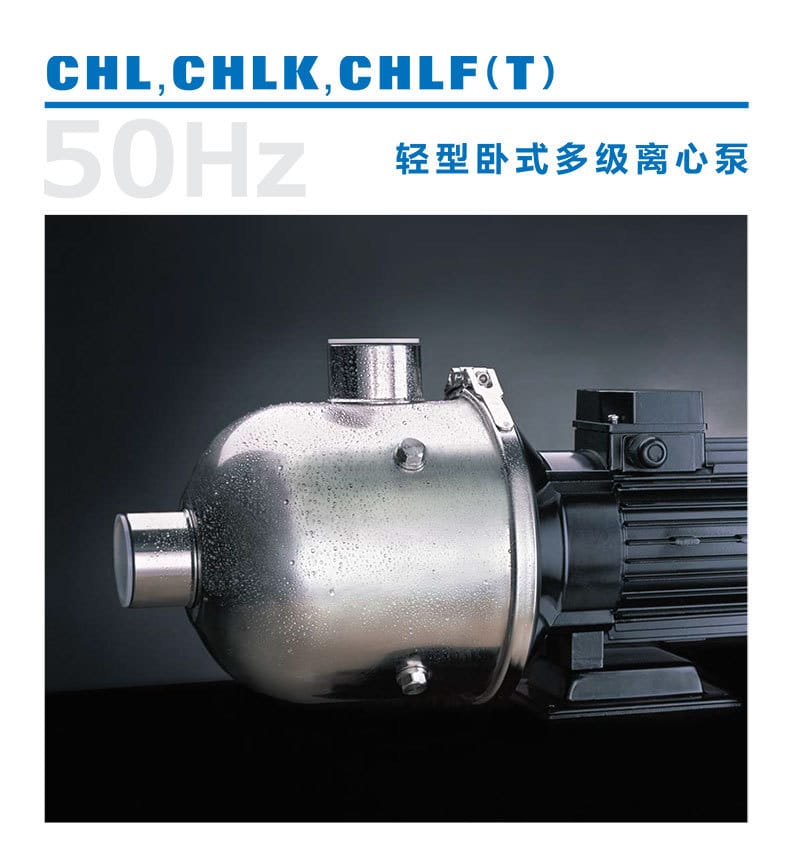

南方CHL，CHLK，CHLF（T）輕型臥式多級離心泵
應用領域：
工業清洗、供水和增壓、空調系統、冷卻系統、水處理
材質：
不銹鋼
產品說明：
南方CHL，CHLK，CHLF（T）非自吸輕型臥式多級離心泵，葉輪導葉采用不銹鋼板沖壓焊接制成，配加長軸電機，軸向入口和徑向出口。
性能及優點：
結構緊湊、低噪音、適用于輕度腐蝕性液體、安裝空間小
技術參數：
流量：0.5m3/h～32m3/h
揚程：5m～88m
功率：0.37kW～7.5kW
液體溫度：-15℃～+110℃
頻率：50Hz/60H
南方離心泵CHL20系列型號參數如下：
流量：20m³/h 效率：64%
轉速：2900 rpm 葉輪外徑：106mm
進口口徑：G2 出口口徑：G2
介質溫度：常溫型-15℃～+70℃
熱水型-15℃～+120℃
|
型號
|
揚程
|
功率
|
級數
|
電機功率
|
重量
|
|
(m)
|
(kw)
|
(kW)
|
(kg)
|
|
CHL20-10
|
10
|
0.85
|
1
|
1.1
|
21
|
|
CHL20-20
|
22
|
1.87
|
2
|
2.2
|
28
|
|
CHL20-30
|
34
|
2.9
|
3
|
4
|
42
|
開票另加稅點，詳細咨詢客服！
