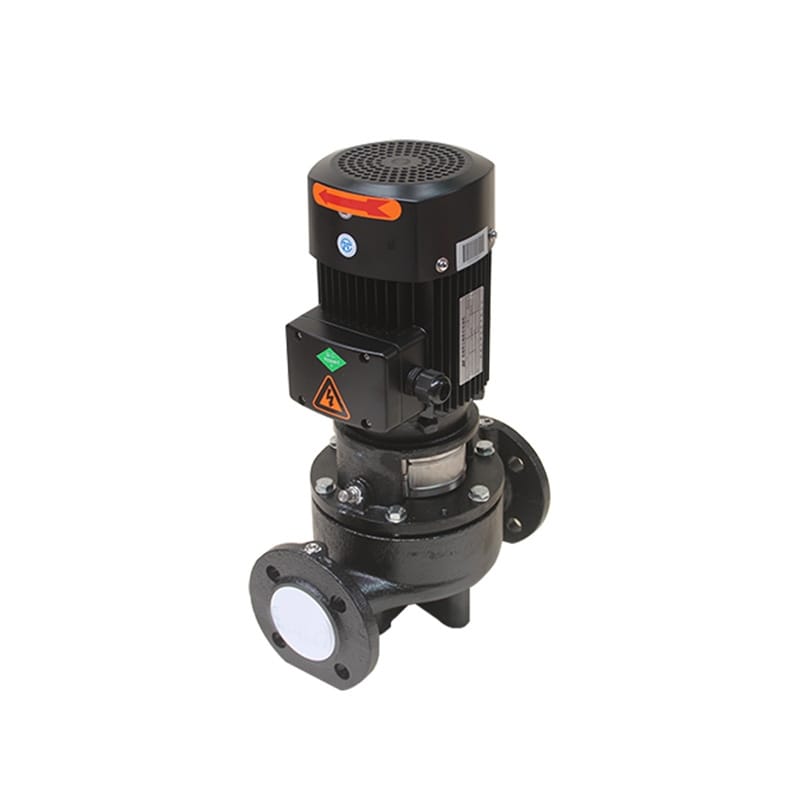

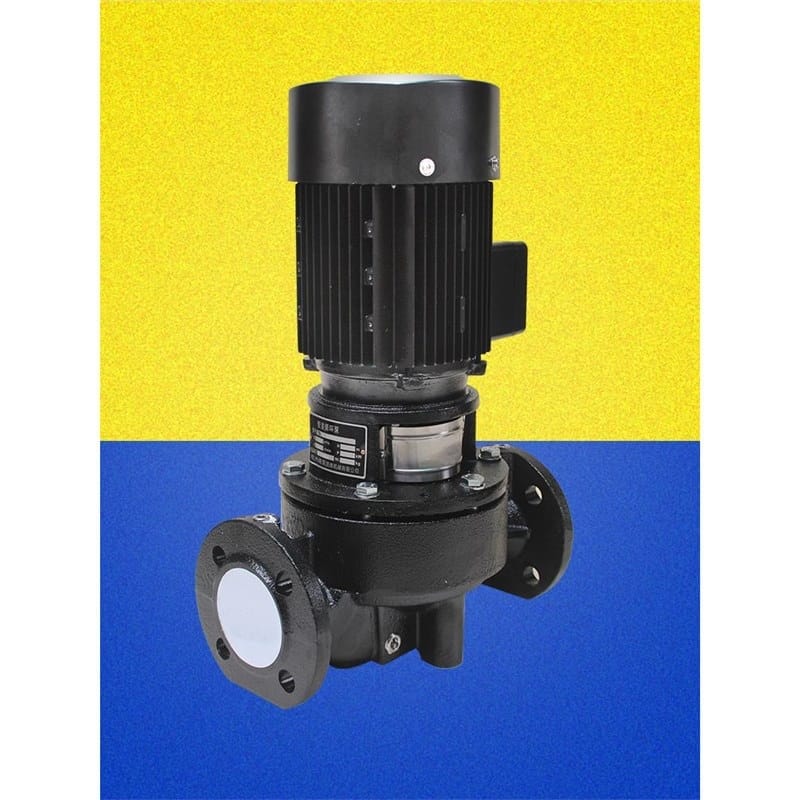

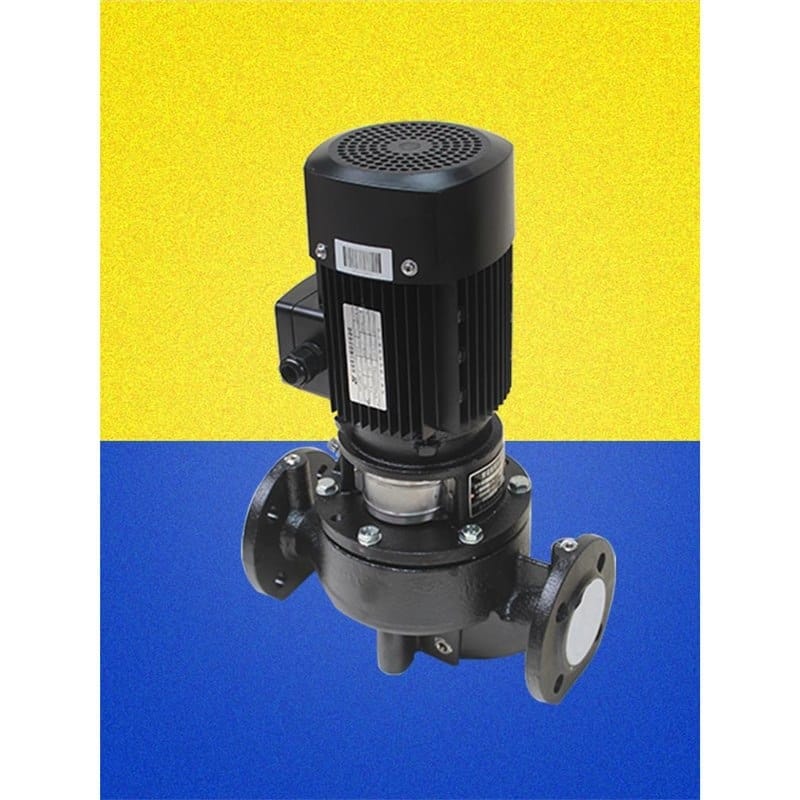

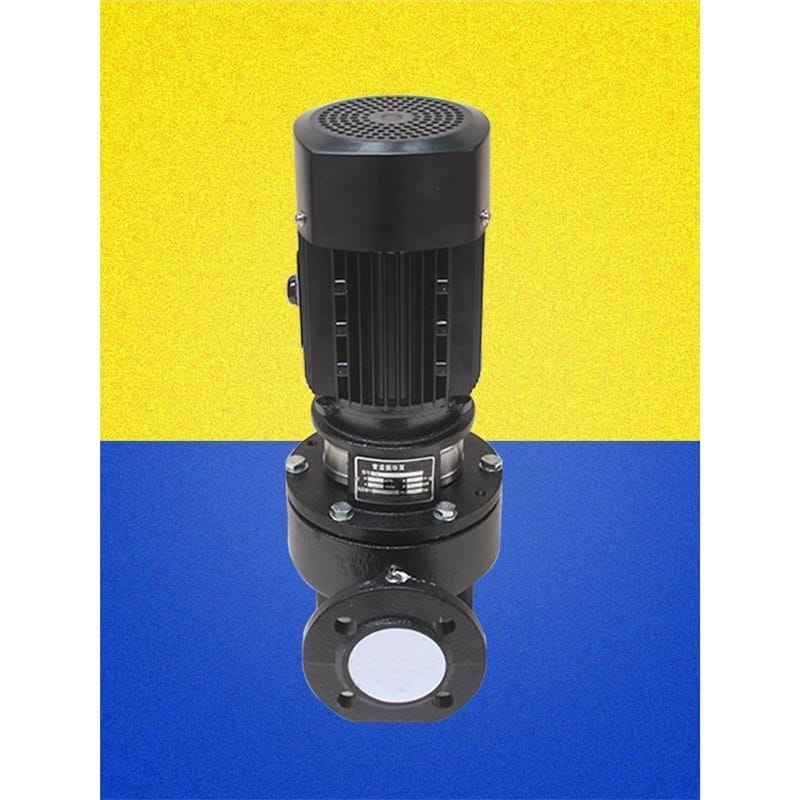

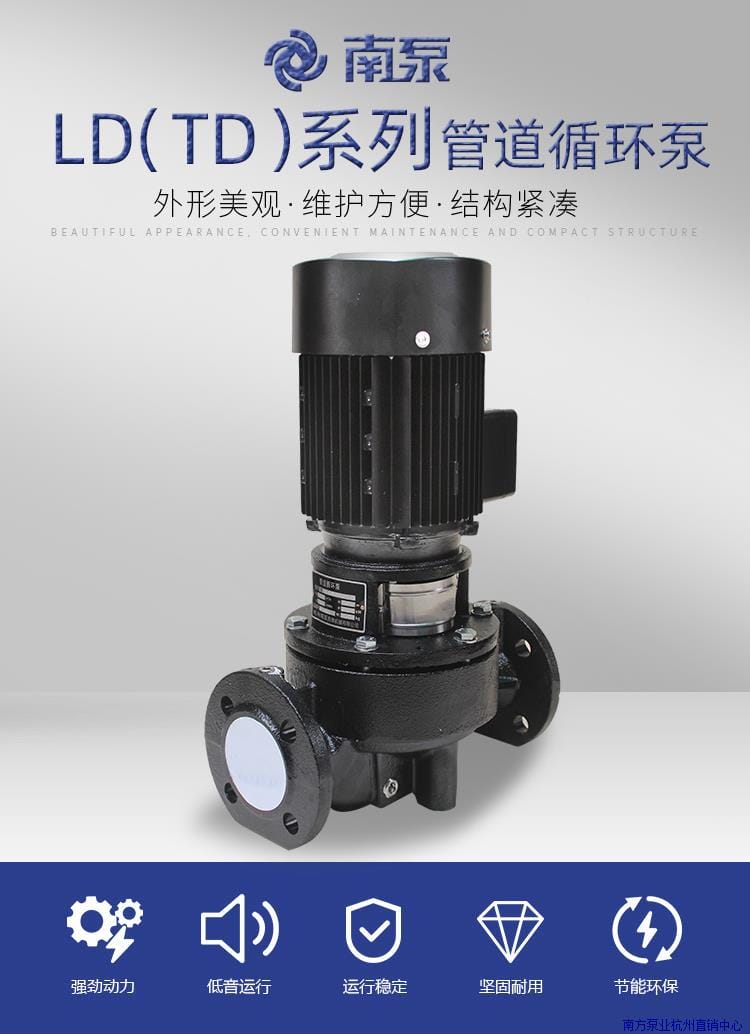

南方泵業LD(TD)系列立式空調循環管道離心泵

核心特點

外形美觀：采用現代工業設計理念，外觀流暢簡潔，提升設備整體質感。
維護方便：結構設計人性化，日常檢修與零部件更換省時省力，降低維護成本。
結構緊湊：立式結構占地面積小，進出口徑相同且位于同一中心線上，可直接如同閥門般安裝于管道之中，無需改變管路布局。
堅固耐用：精選高品質材質制造，泵體強度高，運行穩定，延長設備使用壽命。

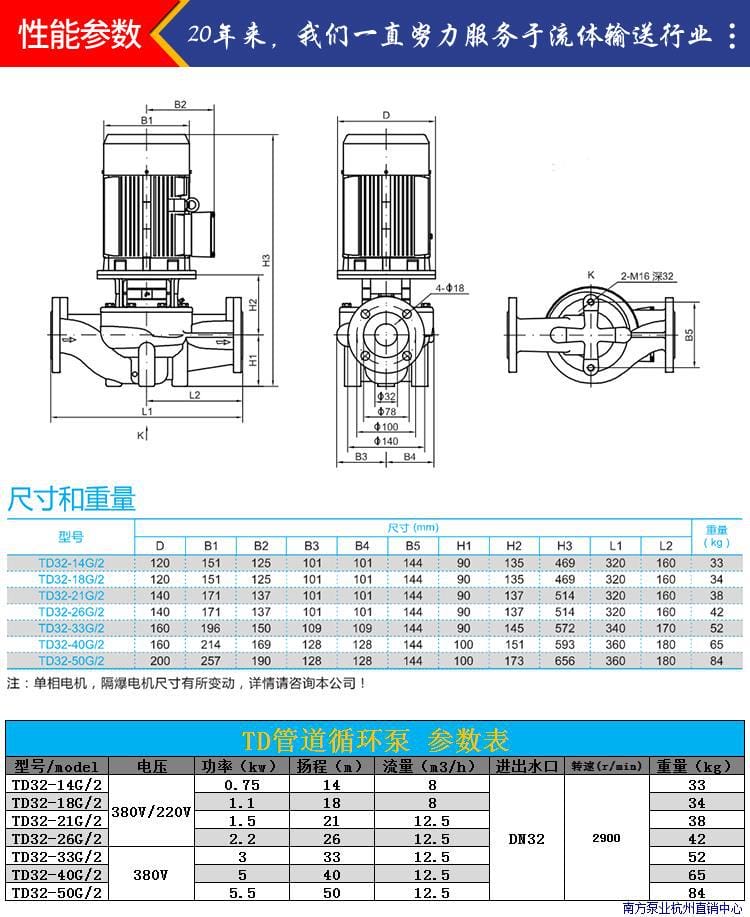

型號	D	B1	B2	B3	B4	B5	H1	H2	H3	L1	L2	重量
TD32-14G/2	120	151	125	101	101	144	90	135	469	320	160	33
TD32-18G/2	120	151	125	101	101	144	90	135	469	320	160	34
TD32-21G/2	140	171	137	101	101	144	90	137	514	320	160	38
TD32-26G/2	140	171	137	101	101	144	90	137	514	320	160	42
TD32-33G/2	160	196	150	109	109	144	90	145	572	340	170	52
TD32-40G/2	160	214	169	128	128	144	100	151	593	360	180	65
TD32-50G/2	200	257	190	128	128	144	100	173	656	360	180	84

型號	電壓	功率	揚程	流量(m3/h)	進出水口	轉速(r/min)	重量
TD32-14G/2	380V/220V	0.75	14	8	DN32	2900	33
TD32-18G/2	380V/220V	1.1	18	8	DN32	2900	34
TD32-21G/2	380V/220V	1.5	21	12.5	DN32	2900	38
TD32-26G/2	380V/220V	2.2	26	12.5	DN32	2900	42
TD32-33G/2	380V	3	33	12.5	DN32	2900	52
TD32-40G/2	380V	5	40	12.5	DN32	2900	65
TD32-50G/2	380V	5.5	50	12.5	DN32	2900	84

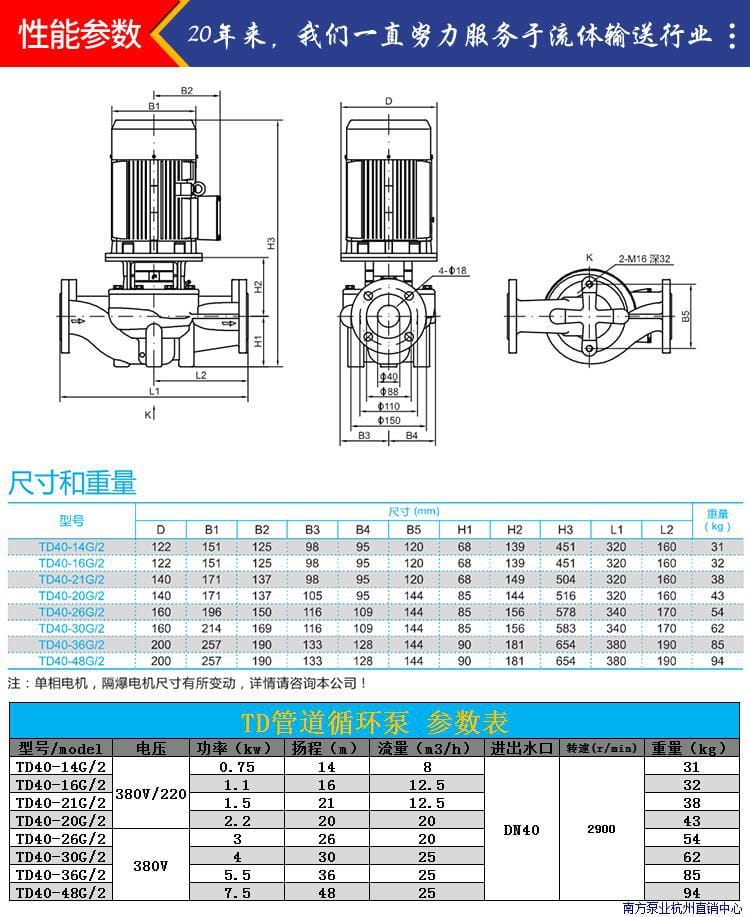

型號	D	B1	B2	B3	B4	B5	H1	H2	H3	L1	L2	重量
TD40-14G/2	122	151	125	98	95	120	68	139	451	320	160	31
TD40-16G/2	122	151	125	98	95	120	68	139	451	320	160	32
TD40-21G/2	140	171	137	98	95	120	68	149	504	320	160	38
TD40-20G/2	140	171	137	105	95	144	85	144	516	320	160	43
TD40-26G/2	160	196	150	116	109	144	85	156	578	340	170	54
TD40-30G/2	160	214	169	116	109	144	85	156	583	340	170	62
TD40-36G/2	200	257	190	133	128	144	90	181	654	380	190	85
TD40-48G/2	200	257	190	133	128	144	90	181	654	380	190	94

型號	電壓	功率	揚程	流量(m3/h)	進出水口	轉速(r/min)	重量
TD40-14G/2	380V/220V	0.75	14	8	DN40	2900	31
TD40-16G/2	380V/220V	1.1	16	12.5	DN40	2900	32
TD40-21G/2	380V/220V	1.5	21	12.5	DN40	2900	38
TD40-20G/2	380V/220V	2.2	20	20	DN40	2900	43
TD40-26G/2	380V	3	26	20	DN40	2900	54
TD40-30G/2	380V	4	30	25	DN40	2900	62
TD40-36G/2	380V	5.5	36	25	DN40	2900	85
TD40-48G/2	380V	7.5	48	25	DN40	2900	94

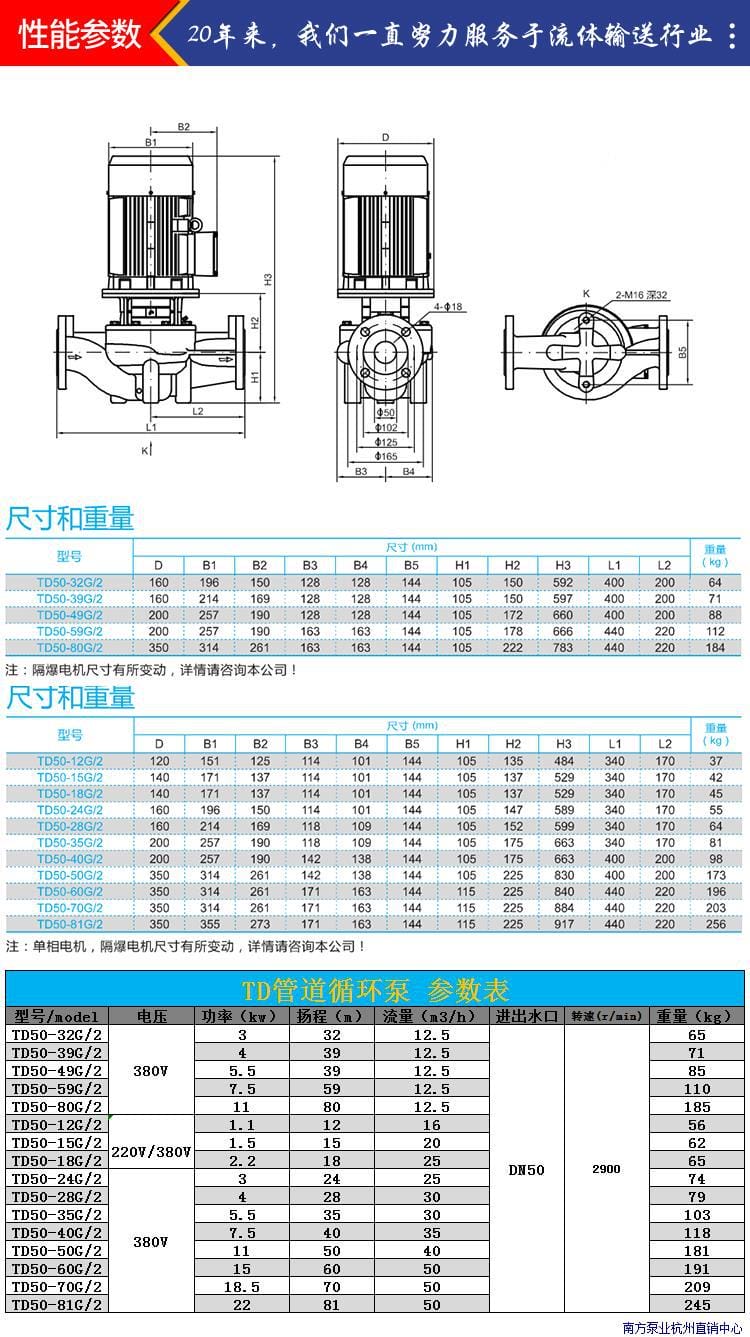

型號	D	B1	B2	B3	B4	B5	H1	H2	H3	L1	L2	重量
TD50-32G/2	160	196	150	128	128	144	105	150	592	400	200	64
TD50-39G/2	160	214	169	128	128	144	105	150	597	400	200	71
TD50-49G/2	200	257	190	128	128	144	105	172	660	400	200	88
TD50-59G/2	200	257	190	163	163	144	105	178	666	440	220	112
TD50-80G/2	350	314	261	163	163	144	105	222	783	440	220	184

型號	D	B1	B2	B3	B4	B5	H1	H2	H3	L1	L2	重量
TD50-12G/2	120	151	125	114	101	144	105	135	484	340	170	37
TD50-15G/2	140	171	137	114	101	144	105	137	529	340	170	42
TD50-18G/2	140	171	137	114	101	144	105	137	529	340	170	45
TD50-24G/2	160	196	150	114	101	144	105	147	589	340	170	55
TD50-28G/2	160	214	169	118	109	144	105	152	599	340	170	64
TD50-35G/2	200	257	190	118	109	144	105	175	663	340	170	81
TD50-40G/2	200	257	190	142	138	144	105	175	663	400	200	98
TD50-50G/2	350	314	261	142	138	144	105	225	830	400	200	173
TD50-60G/2	350	314	261	171	163	144	115	225	840	440	220	196
TD50-70G/2	350	314	261	171	163	144	115	225	884	440	220	203
TD50-81G/2	350	355	273	171	163	144	115	225	917	440	220	256

型號	電壓	功率	揚程	流量(m3/h)	進出水口	轉速(r/min)	重量
TD50-32G/2	380V	5.5	32	12.5	DN50	2900	65
TD50-39G/2	380V	7.5	39	12.5	DN50	2900	71
TD50-49G/2	380V	11	49	12.5	DN50	2900	85
TD50-59G/2	380V	15	59	12.5	DN50	2900	110
TD50-80G/2	380V	22	80	12.5	DN50	2900	185
TD50-12G/2	220V/380V	1.1	12	16	DN50	2900	65
TD50-15G/2	220V/380V	1.5	15	20	DN50	2900	62
TD50-18G/2	220V/380V	2.2	18	25	DN50	2900	65
TD50-24G/2	220V/380V	3	24	25	DN50	2900	74
TD50-28G/2	220V/380V	4	28	30	DN50	2900	79
TD50-35G/2	220V/380V	5.5	35	30	DN50	2900	103
TD50-40G/2	380V	7.5	40	35	DN50	2900	98

管路對齊：泵的進出口需與系統管路同軸心對齊，避免強行連接產生扭曲應力損傷泵體。
垂直穩固：必須垂直立式安裝，確保電機在上、泵體在下，安裝基礎需平整堅固。
清潔防堵：安裝前徹底沖洗系統管道，清除焊渣與雜物，進水口前建議加裝過濾器。
閥門配置：泵的進水口和出水口管路上應分別安裝截止閥和止回閥，便于檢修及防止水錘沖擊。
環境要求：安裝環境應通風良好、干燥，無腐蝕性及易燃易爆氣體，室外安裝需配置防雨罩。

啟動前檢查：點動電機確認轉向與泵體標識箭頭方向一致；嚴禁泵在無水狀態下空轉，以免燒毀機械密封。
特殊電機選型：?jiǎn)蜗嚯姍C(jī)及隔爆型電機的外形尺寸與常規三相電機有所差異，選型及安裝空間預留時請務必咨詢本公司確認。
運行監控：定期監測運行電流、振動及噪音情況，發現異常立即停機排查，避免帶病運行擴大故障。
防凍保護：在寒冷地區及冬季非運行期，需排空泵體內積水，防止凍裂泵殼及零部件。
定期維護：按照使用頻率制定保養計劃，定期檢查軸承磨損及密封件老化情況，及時更換易損件。
