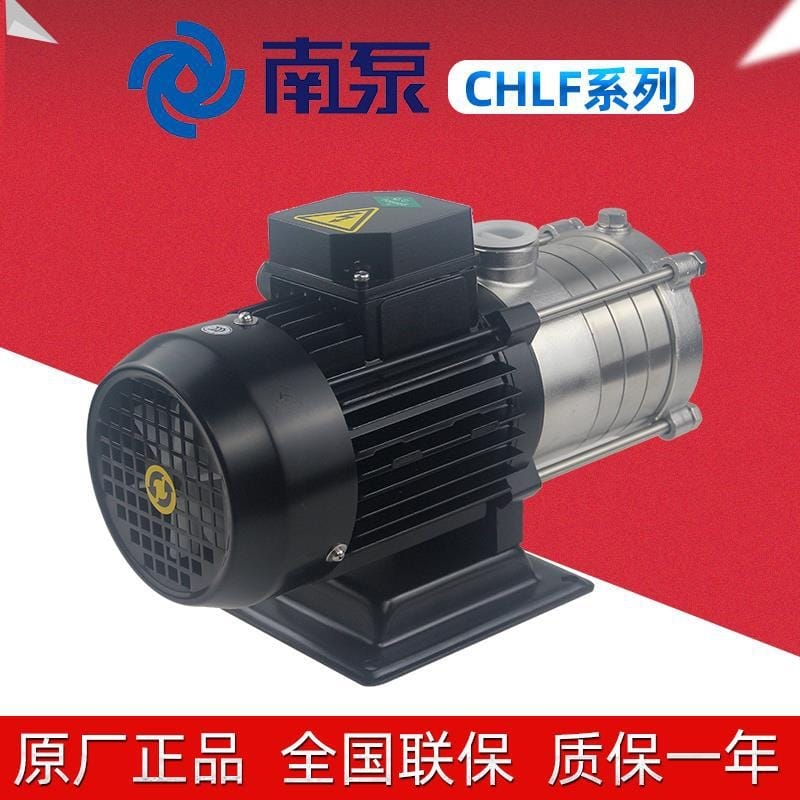

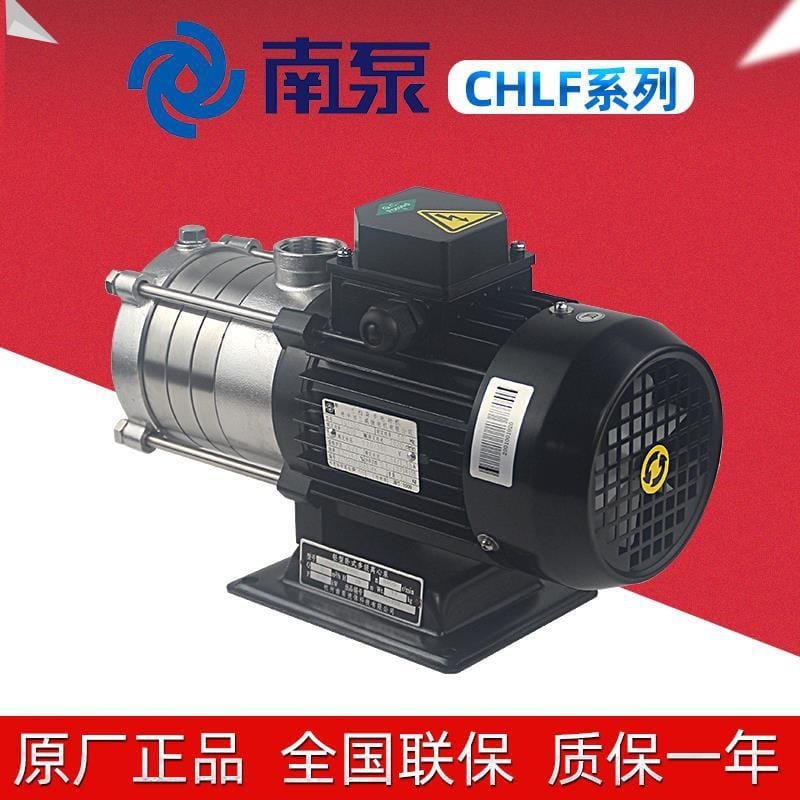

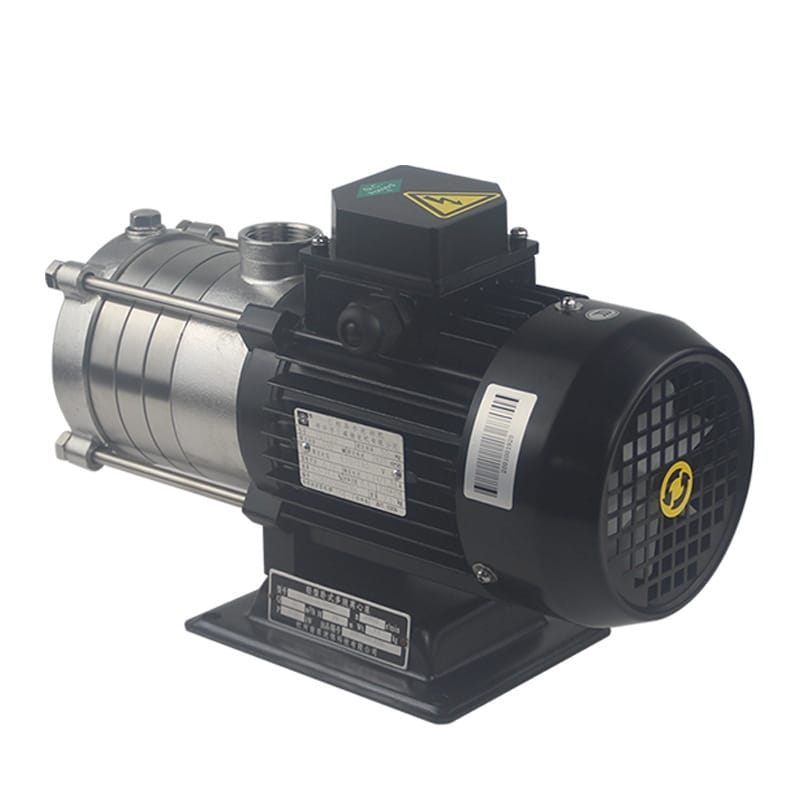

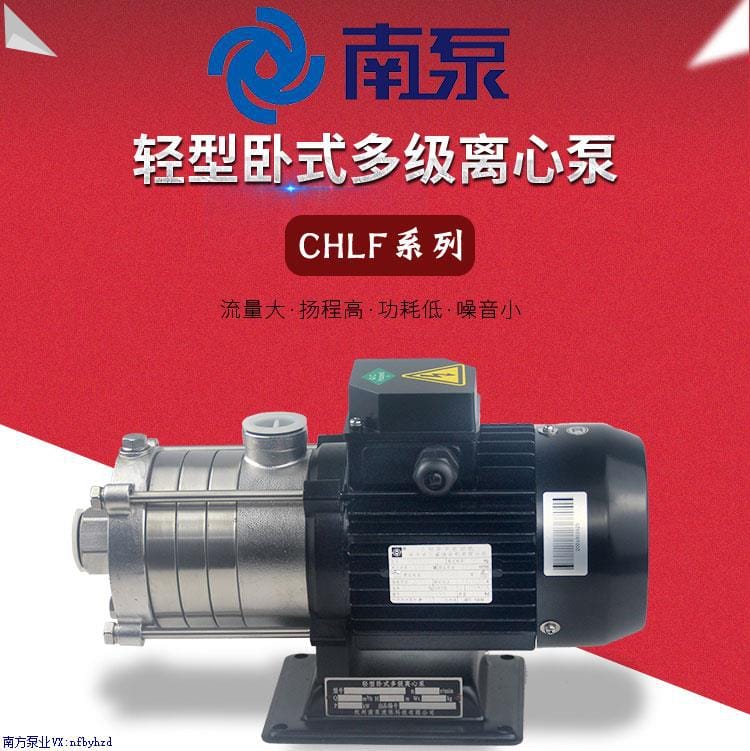

南方泵業CHLF系列輕型臥式多級離心泵
核心特點

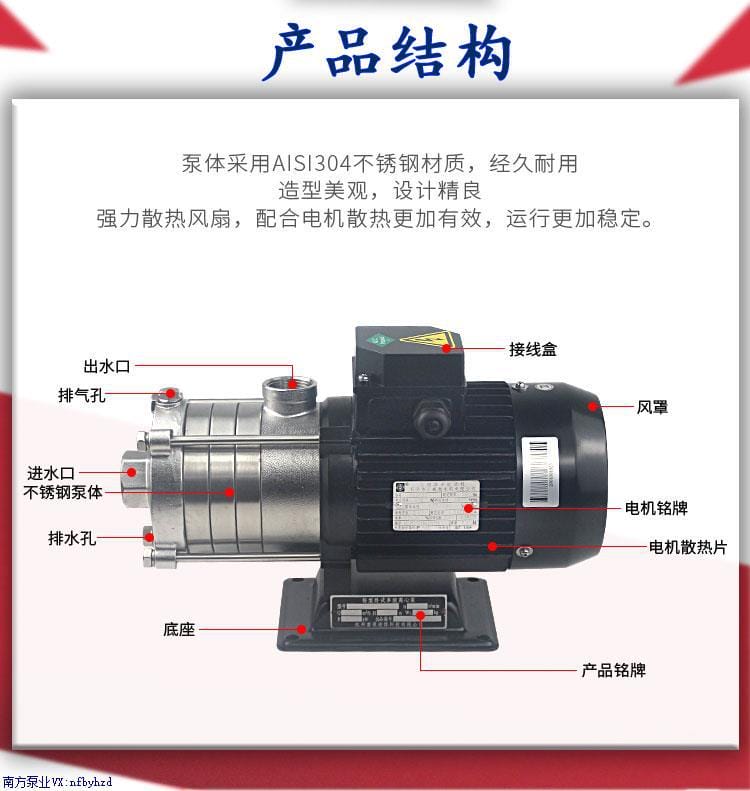

- 材質耐用:泵體采用AISI304不銹鋼材質,經久耐用且造型美觀。
- 高效散熱:設計精良的強力散熱風扇配合電機散熱片,運行更加穩定。
- 緊湊結構:體積小巧,安裝空間小,適用于多種場景。
- 低噪音設計:運行過程中噪音小,適合對環境噪聲有要求的應用場合。
- 適用廣泛:可輸送礦泉水、軟化水、純水、清油等輕化工介質,適應輕度腐蝕性液體。
技術參數

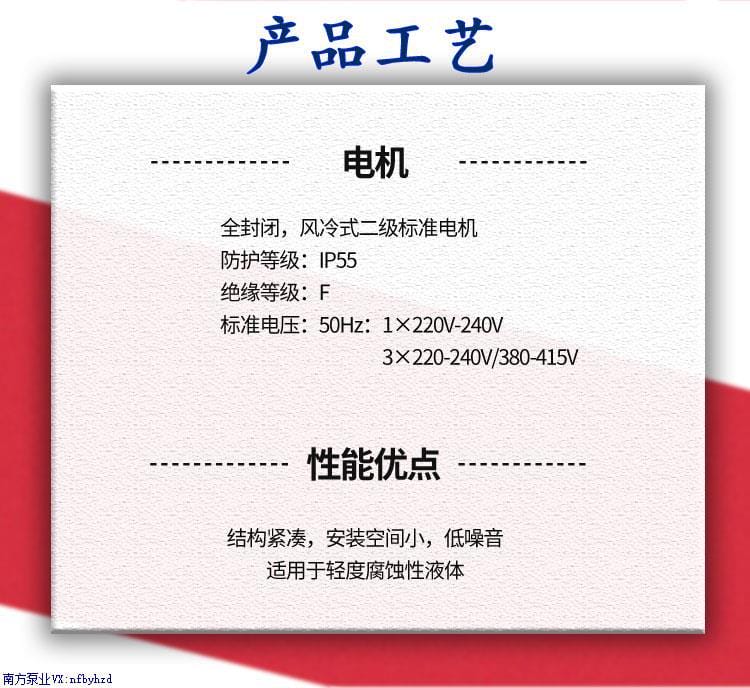

電機參數
- 防護等級:IP55
- 絕緣等級:F
- 標準電壓:50Hz:1×220V-240V / 3×220-240V/380-415V

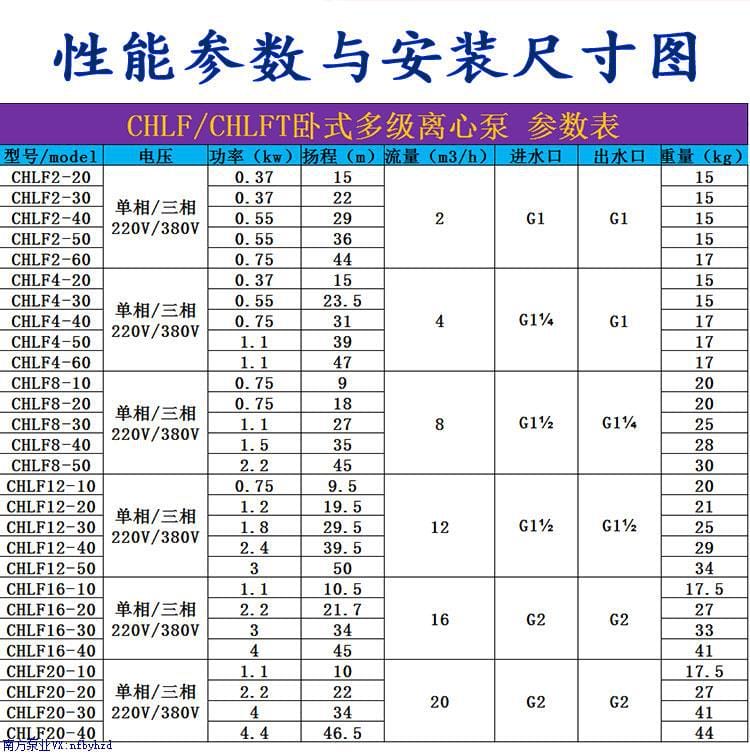

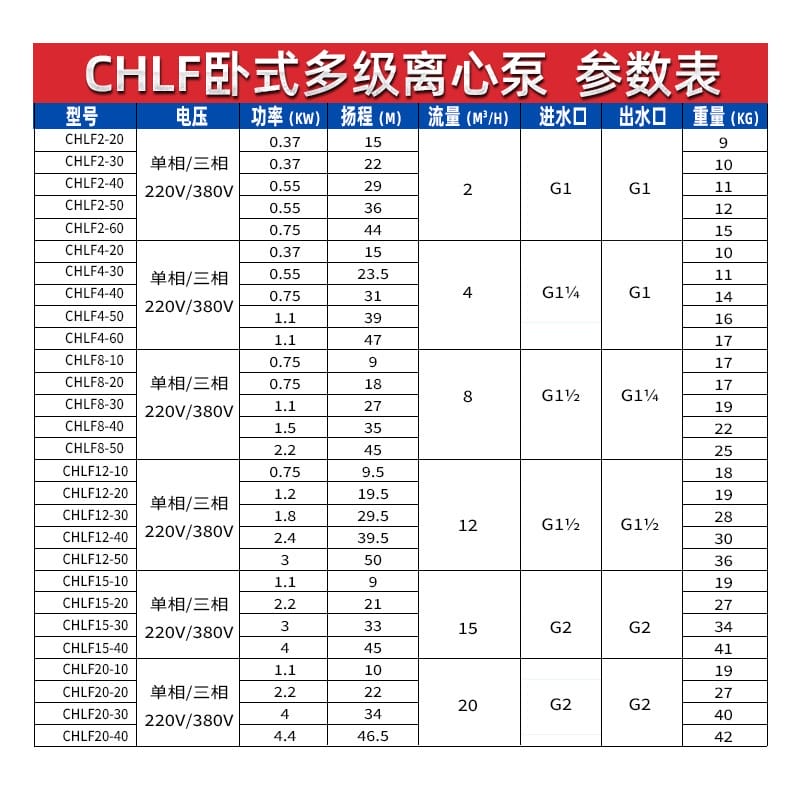

性能參數表
| 型號/model |
電壓 |
功率 |
揚程 |
流量(m3/h) |
進水口 |
出水口 |
重量 |
| CHLF2-20 |
單相/三相220V/380V |
0.37 |
15 |
2 |
Gl |
G1 |
15 |
| CHLF2-30 |
單相/三相220V/380V |
0.37 |
22 |
2 |
Gl |
G1 |
15 |
| CHLF2-40 |
單相/三相220V/380V |
0.55 |
29 |
2 |
Gl |
G1 |
15 |
| ... |
... |
... |
... |
... |
... |
... |
... |
| CHLF20-40 |
單相/三相220V/380V |
4.4 |
46.5 |
20 |
G2 |
G2 |
44 |

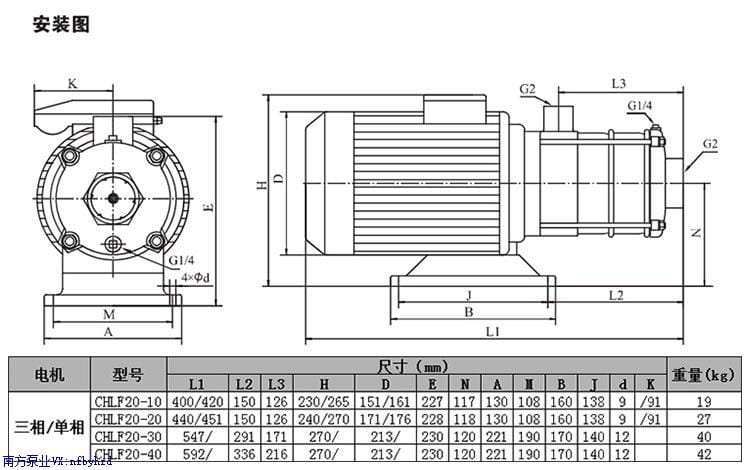

安裝尺寸表
| 電機 |
型號 |
L1 |
L2 |
L3 |
H |
D |
E |
N |
A |
B |
T |
d |
K |
重量 |
| 三相/單相 |
CHLF20-10 |
400/420 |
150 |
126 |
230/265 |
151/161 |
227 |
117 |
130 |
108 |
160 |
138 |
9/91 |
19 |
| ... |
... |
... |
... |
... |
... |
... |
... |
... |
... |
... |
... |
... |
... |
... |

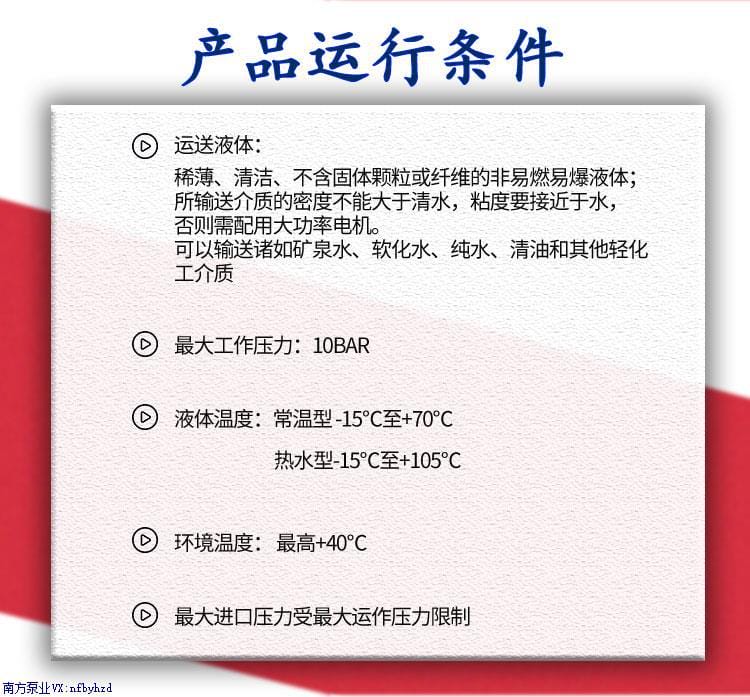

工作條件
- 最大工作壓力:10BAR
- 液體溫度:常溫型 -15℃至+70℃,熱水型 -15℃至+105℃
- 環境溫度:最高 +40℃

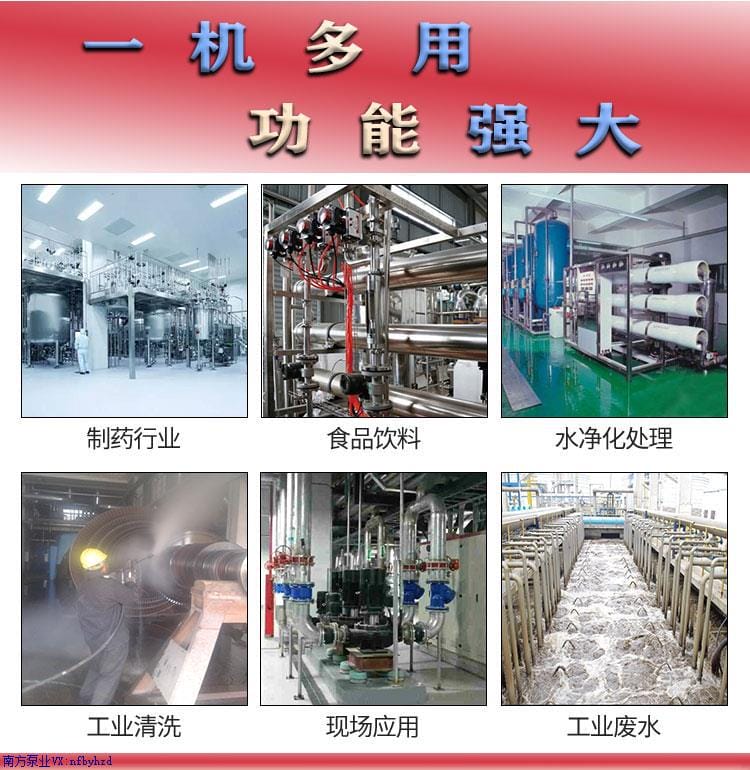

應用行業
- 制藥行業
- 食品飲料
- 水凈化處理
- 工業廢水處理
- 工業清洗
安裝條件
- 泵體需安裝在水平地面,確保平穩運行。
- 進出水管路應避免彎曲或堵塞,以減少水流阻力。
- 確保電氣安裝符合規范,避免安全隱患。
- 使用前檢查電纜、電源等是否正常,并做好防護措施。
注意事項
- 嚴格按照使用說明書要求進行安裝和使用。
- 使用前請仔細檢查電纜、電源等,確保無誤后啟動。
- 不得輸送含有固體顆?;蚶w維的液體,以免損壞設備。
- 若輸送液體密度大于清水或粘度不接近于水,則需配用大功率電機。
- 質保期內提供一年無償質保服務(特殊情況除外),質保期外繼續提供終身服務并保證配件供應。
南方泵業致力于流體輸送行業200年,提供全國正品發貨及專業聯保服務。購買前請確認需求,定制產品不支持退換貨?,F貨產品當天下午4點前下單當天發貨,訂貨產品按承諾時間準時發出。默認物流為韻達、中通或安能,其他物流需求請聯系客服。
