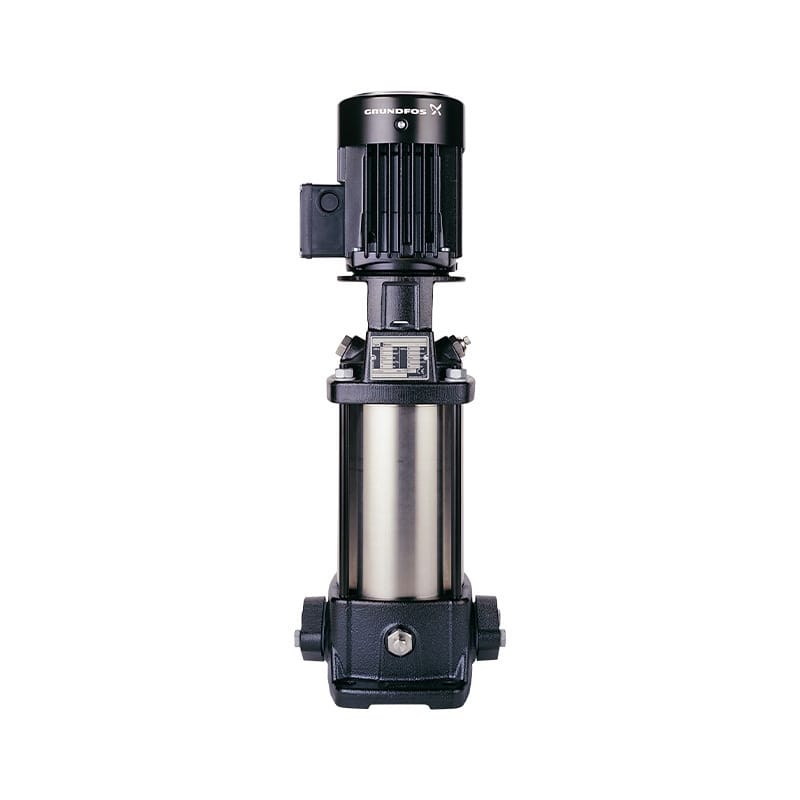

Grundfos格蘭富 CR1 立式多級離心泵技術手冊

一、核心特點

高效節能：優化多級水力模型，最高泵效率達48%，運行穩定且能耗低。

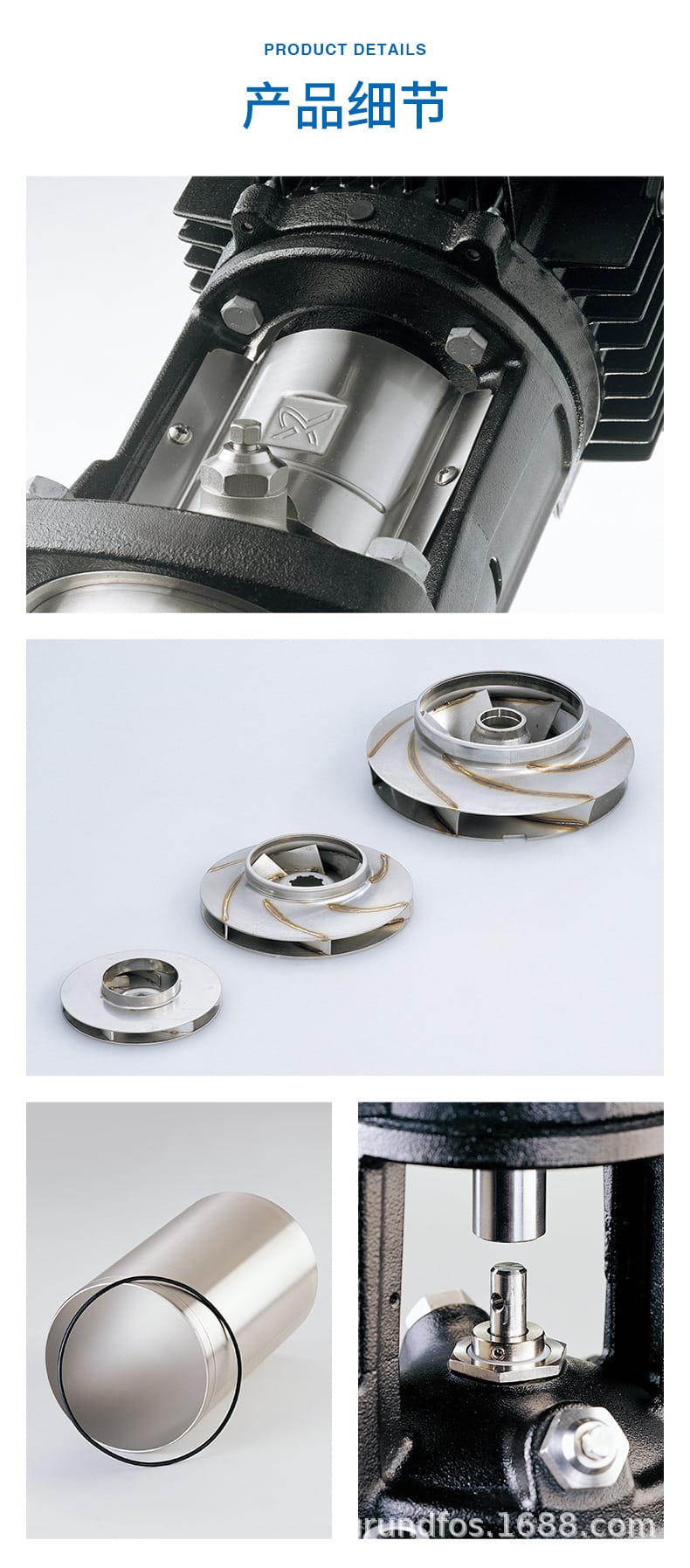

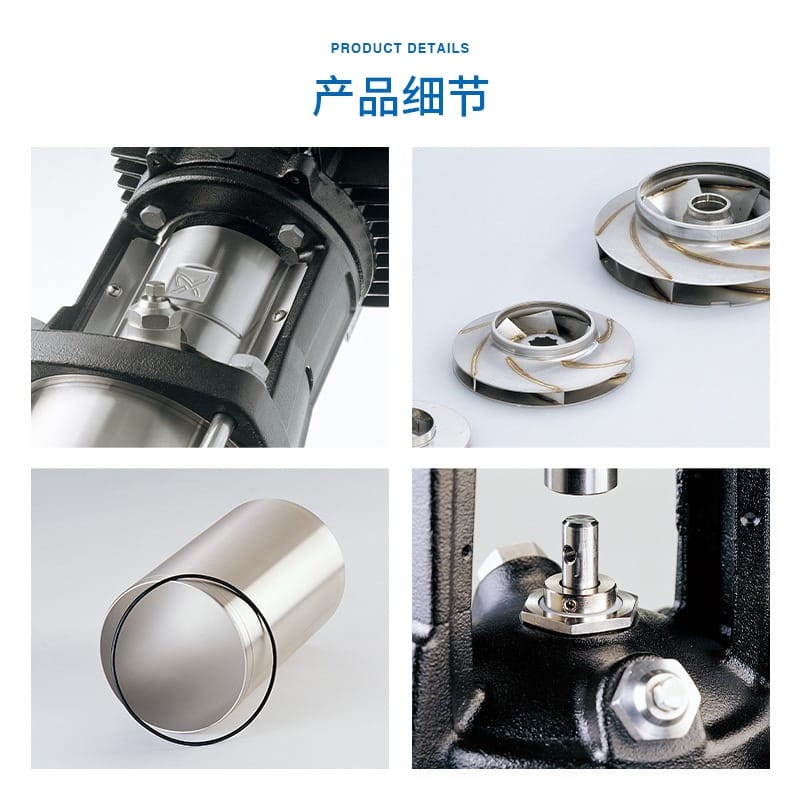

高可靠耐用：核心過流部件采用優質不銹鋼（AISI 304/316），泵頭與底座采用高強度灰鑄鐵，原裝進口工藝，耐高壓抗腐蝕。

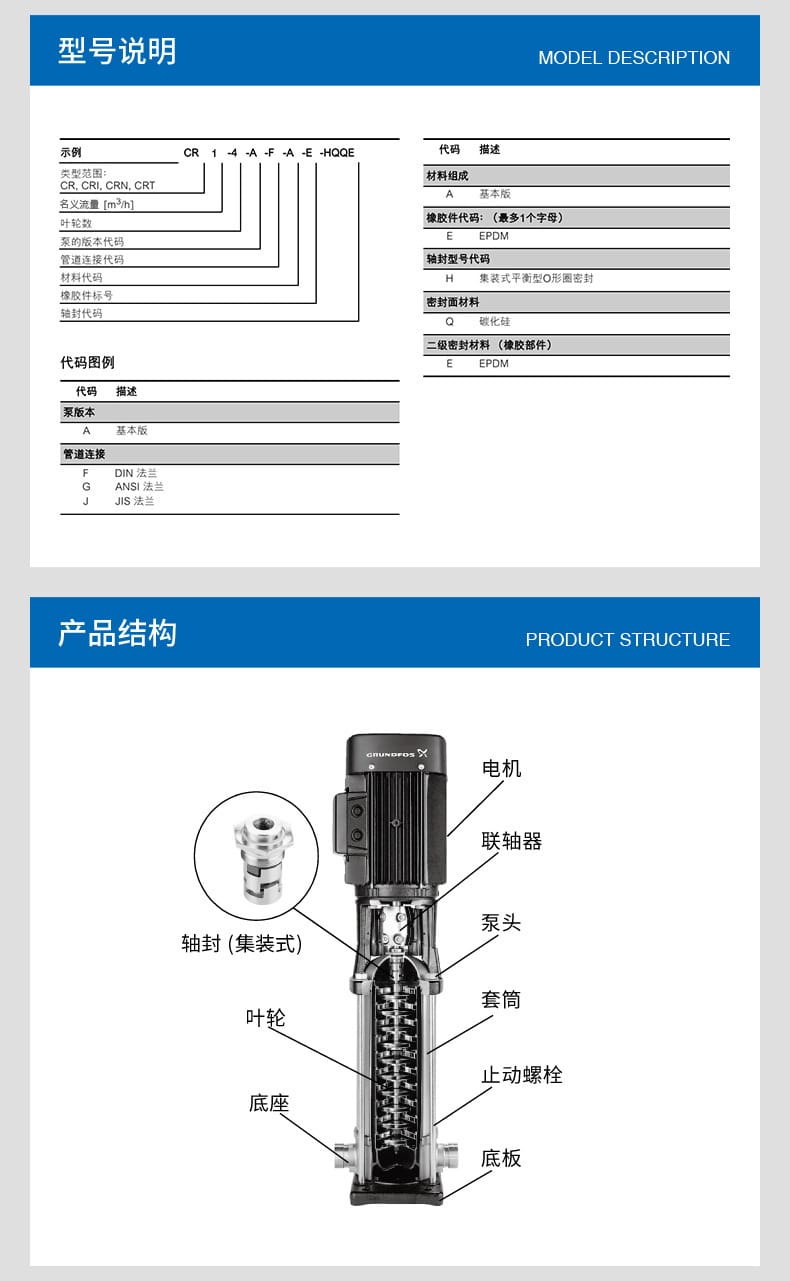

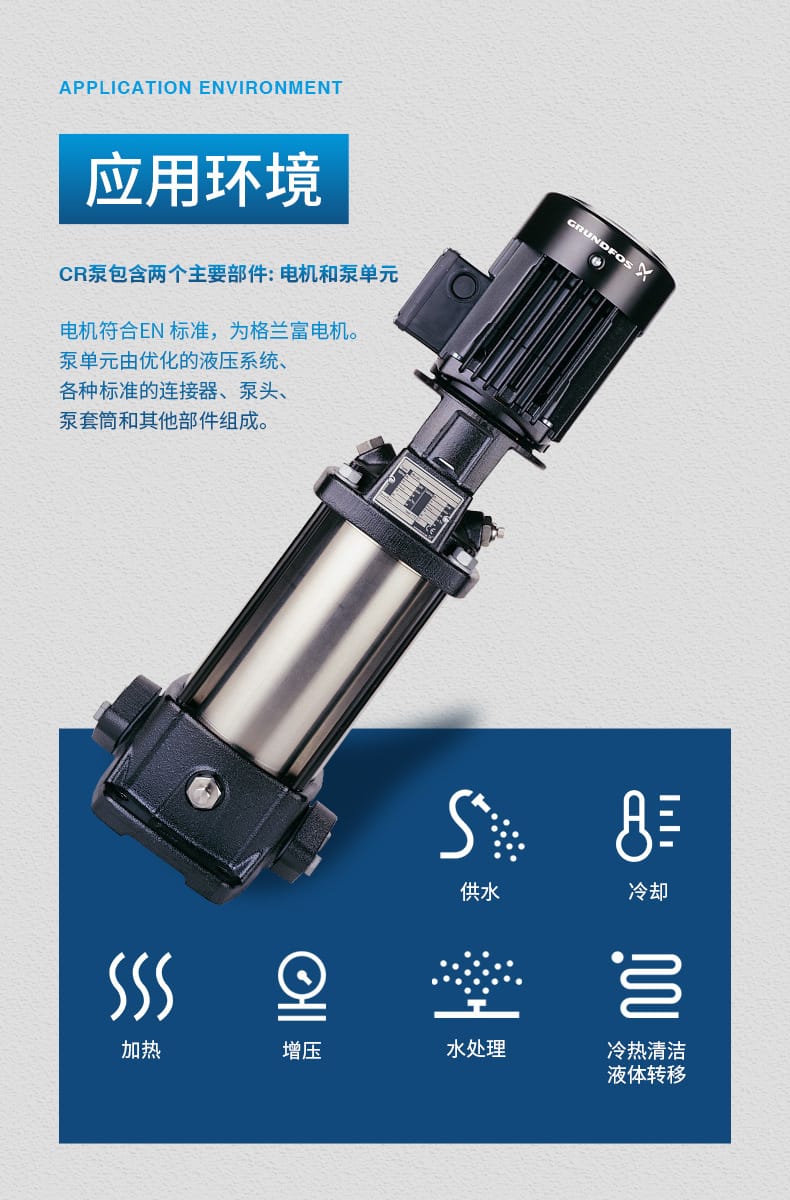

模塊化設計：電機與泵單元獨立結構，標配集裝式機械密封，拆裝維護便捷，大幅降低停機時間。
靈活安裝：緊湊型立式布局，節省占地面積；支持多種法蘭標準（BSP/DIN/ANSI/JIS）快速切換。
平穩運行：高精度動平衡轉子組件，低振動、低噪音，滿足精密工業與民用工況需求。

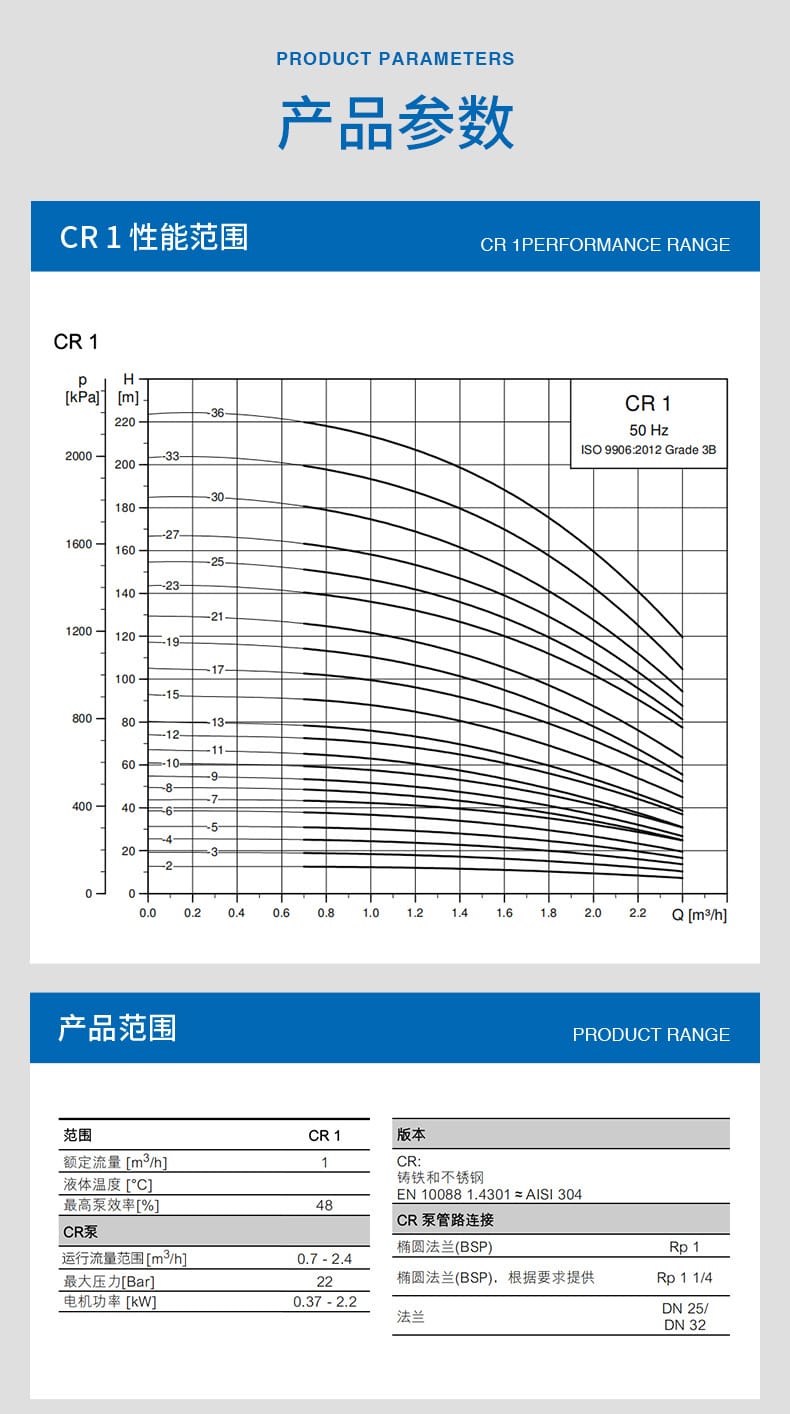

參數類別	規格指標
型號系列	CR1（涵蓋CR1-2至CR1-36等變體）
額定流量	1 m3/h（有效運行范圍 0.7~2.4 m3/h）
最大壓力	≤22 Bar（50Hz工況下）
電機功率	0.37~2.2 kW（三相異步電機）
最高效率	48%
適用介質溫度	-10℃ ~ +120℃（標準型）
接口規格	Rp 1 / Rp 1? / DN25 / DN32（支持橢圓法蘭及國際通用法蘭定制）
核心材質	泵頭/底座：灰鑄鐵(EN-GJL-200/250)；葉輪/泵腔/套筒/軸：不銹鋼(AISI 304/316)；密封面：碳化硅/碳化硅；O型圈：EPDM或FKM可選
性能測試標準	ISO 9906:2012 Grade 3B

基礎與環境：安裝于水平、堅固的混凝土基座，建議鋪設減震墊；工作環境溫度宜控制在-10℃~40℃，保持通風干燥，遠離強腐蝕性與易燃易爆氣體。
管道配置：進出口必須加裝柔性軟管及隔離閥，徹底消除管道熱脹冷縮應力；嚴禁水泵承重；進口管徑不得小于泵入口，且應盡量縮短吸入管路以防汽蝕。
電氣接線：嚴格匹配三相380V/50Hz電源，設備必須可靠接地；強烈建議配置變頻器或軟啟動器以平緩啟停沖擊；接線防護等級不低于IP55。
空間預留：四周需預留≥500mm的檢修通道，底板地腳螺栓孔位需嚴格按照對應型號的D1/D2/B1尺寸圖精準預埋。
初始灌注：首次通電前，務必通過泵頭排氣閥向泵腔注滿液體并徹底排盡空氣，嚴禁任何形式的無水空轉。

運行監控：日常巡檢需重點關注軸承溫升、機體振動幅度及機械密封滴漏情況（微量滲漏屬正?，F(xiàn)象），發現異響或參數超標應立即停機排查。
流量管理：長期運行流量請維持在0.7~2.4 m3/h區間；若工況需小流量運行，必須設置最小流量旁通回路，防止泵內液體過熱汽化。
介質兼容：輸送非清水介質時，務必核對橡膠件（EPDM/FKM）與碳化硅密封面的化學兼容性，必要時更換專用材質配件。
周期保養：建議每運行2000小時檢查葉輪磨損度與軸套間隙；機械密封屬精密消耗件，達到設計壽命后需整套更換，不可單獨打磨復用。
物流時效：因工業水泵屬定制化重貨，訂單最晚將于付款后5個工作日內安排發貨（如遇法定節假日將依法順延），請客戶提前統籌項目進度。
技術咨詢：線上目錄僅展示標準選型，涉及復雜工況、非標材質或系統集成需求，請直接對接專業技術客服獲取一對一解決方案。

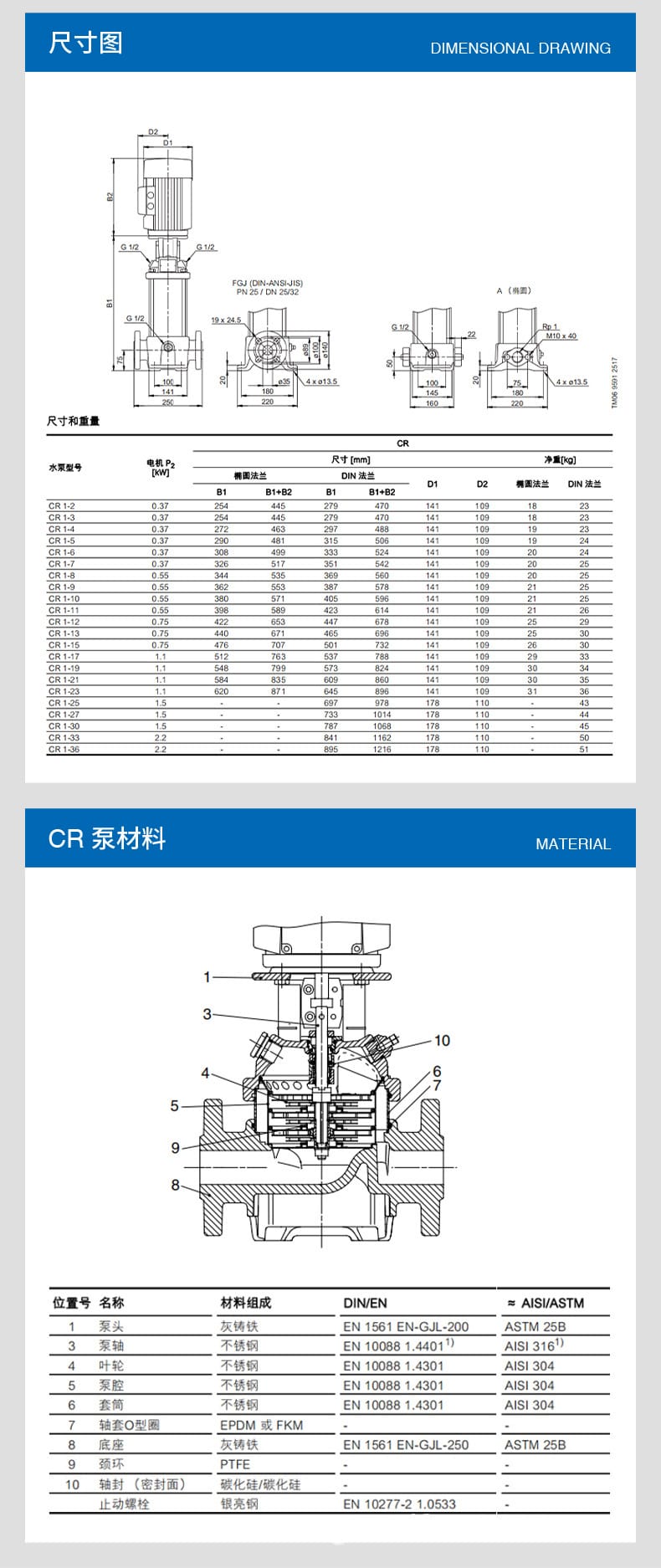

CR1立式多級離心泵_06.jpg 格蘭富詳情頁
