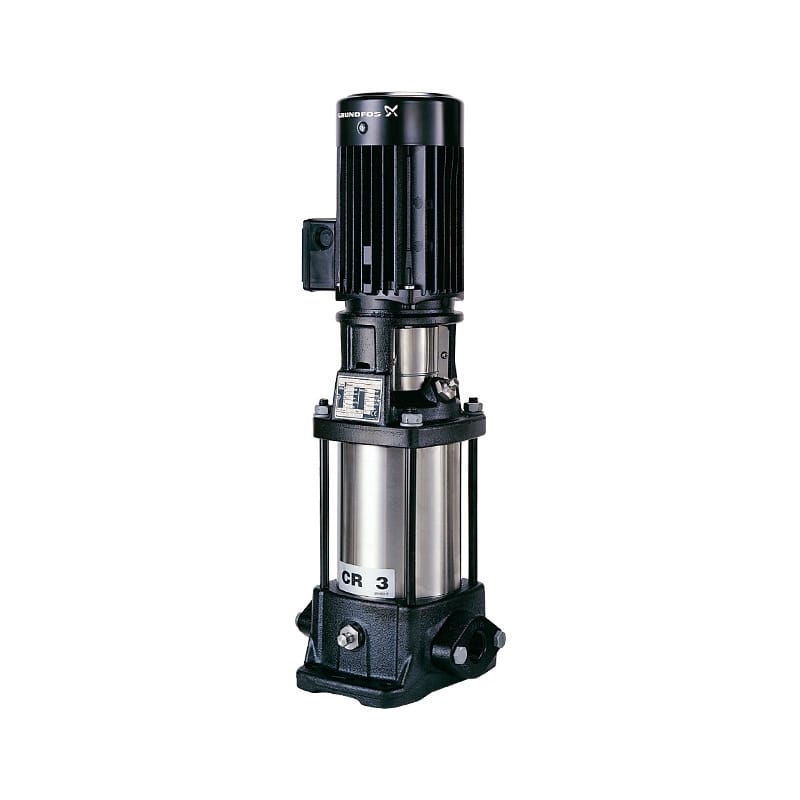

格蘭富 Grundfos CR3 立式多級離心水泵產品技術手冊
? 核心特點
- 高效節能：采用優化水力模型設計，最高泵效率達58%，嚴格遵循ISO 9906:2012 Grade 3標準，顯著降低系統運行能耗。

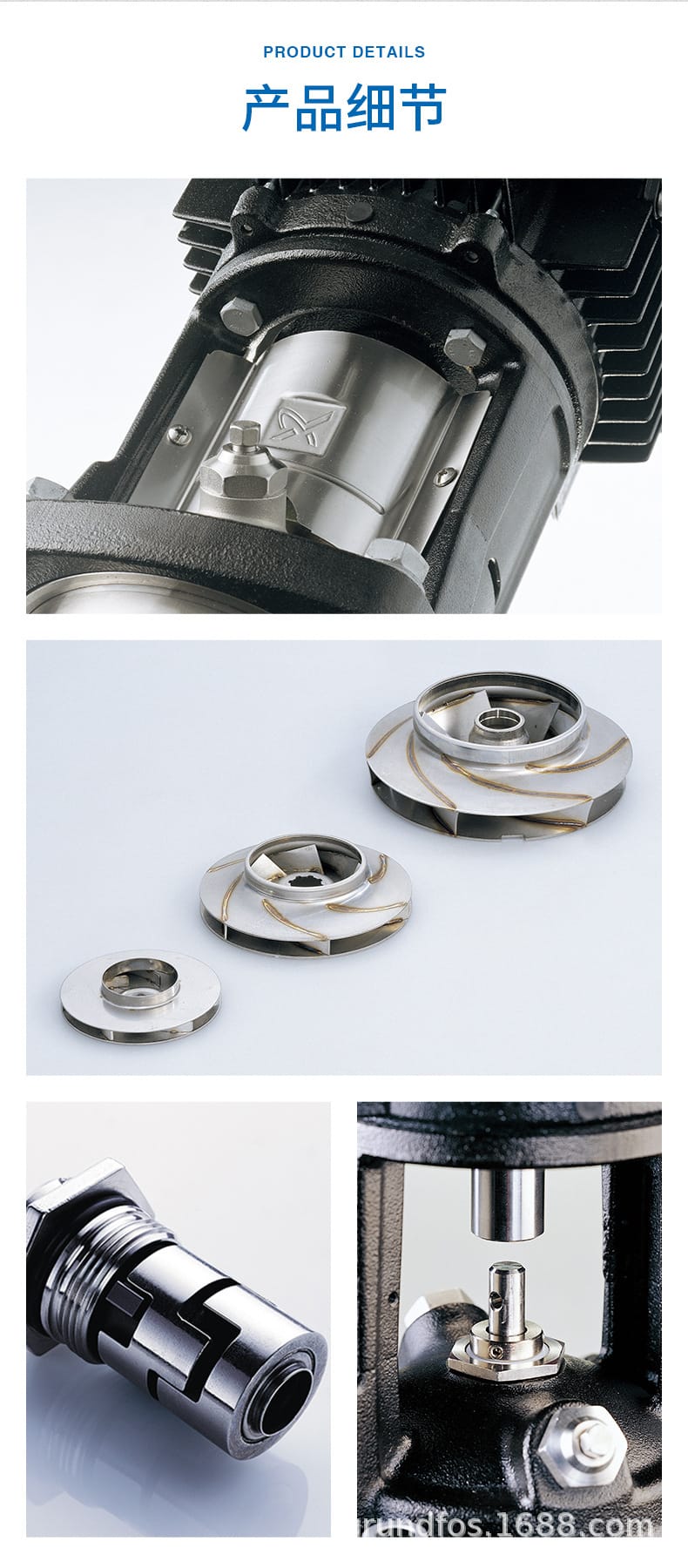

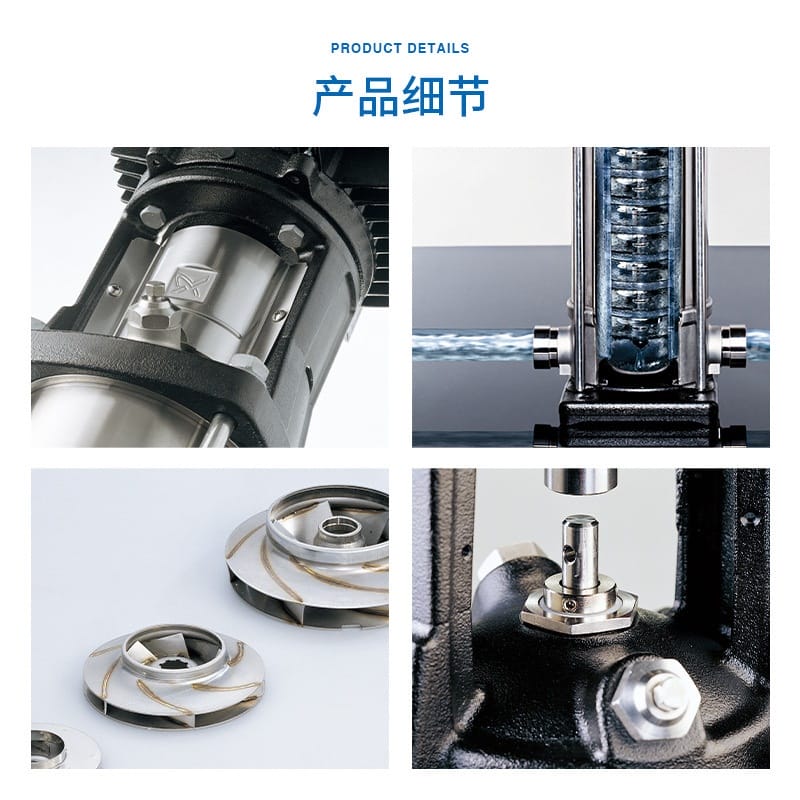

- 高可靠耐用：原裝進口制造，耐受高壓工況；核心過流部件采用不銹鋼組合，搭配集裝式平衡型機械密封（碳化硅/碳化硅摩擦副），泄漏率極低，使用壽命遠超傳統泵型。

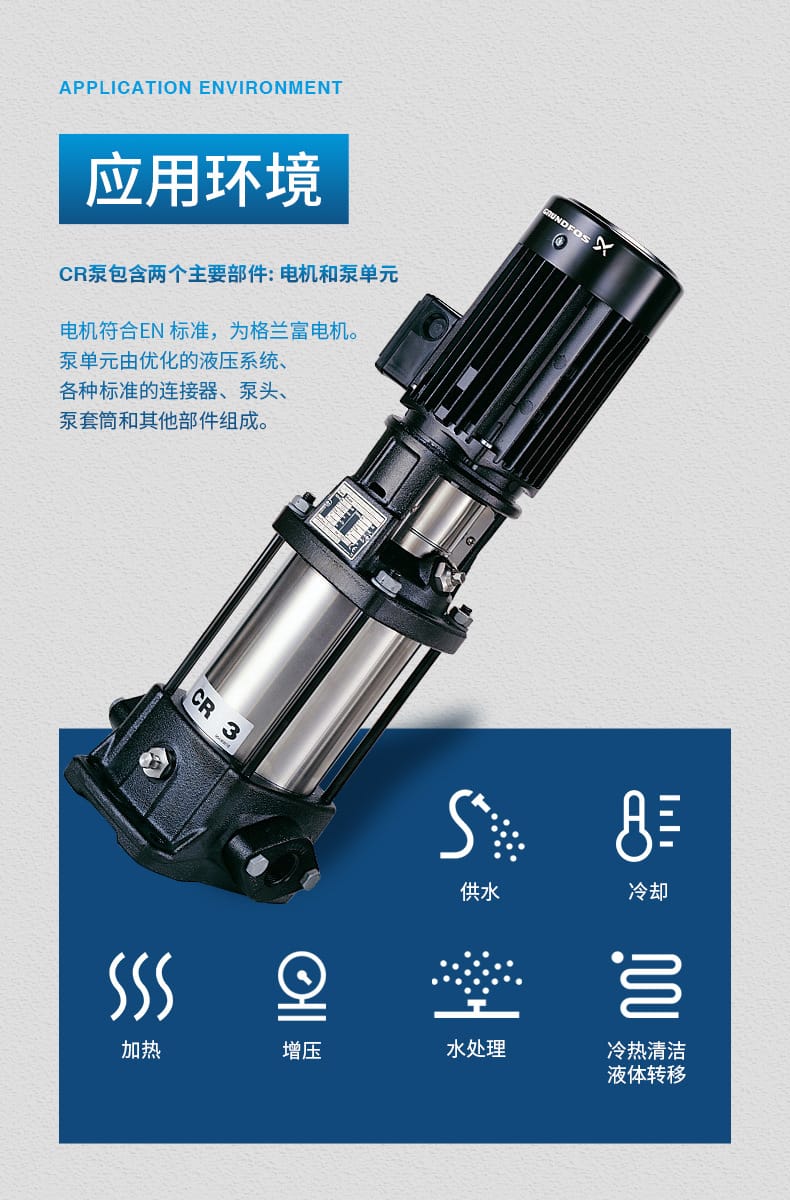

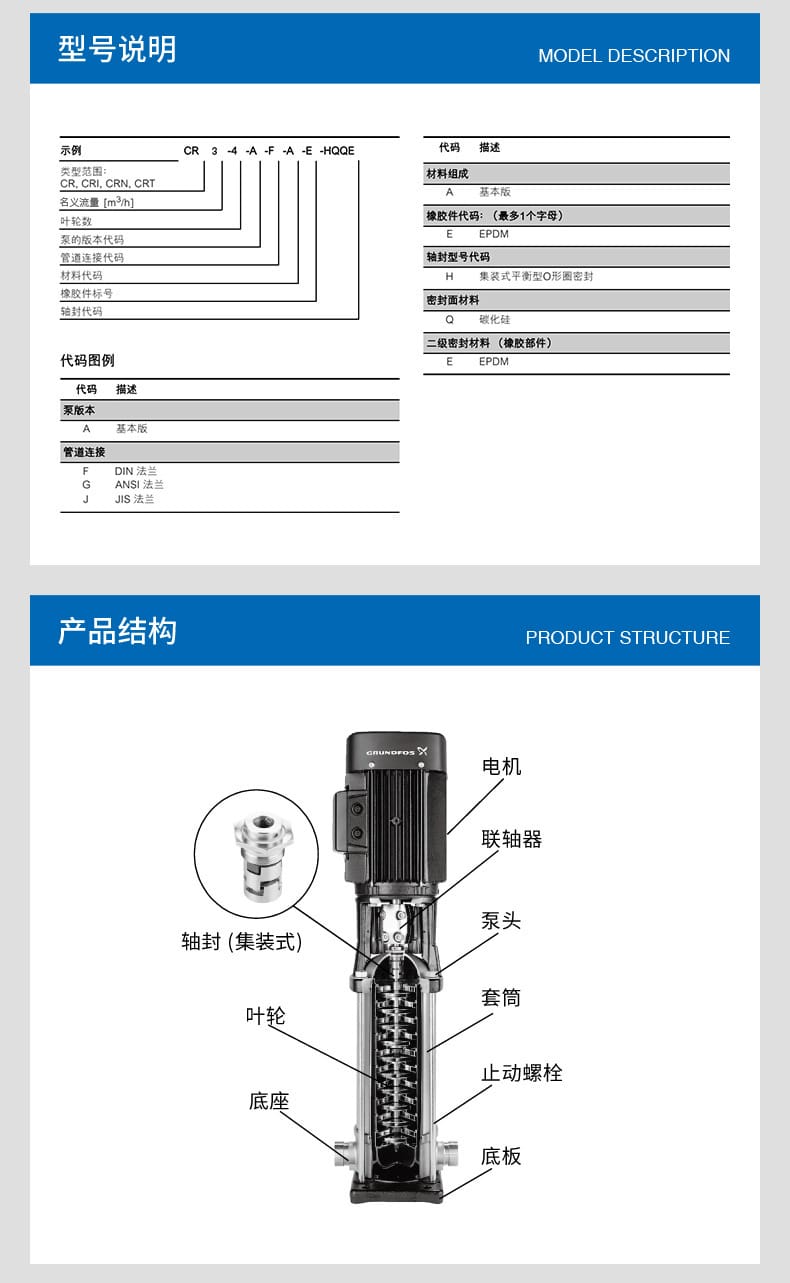

- 結構緊湊靈活：由格蘭富專用電機與模塊化泵單元（泵頭、不銹鋼套筒、葉輪等）垂直集成，占地小、重量輕，支持快速拆裝與維護。
- 靜音平穩運行：配備高效靜音電機，轉子經精密動平衡校正，有效抑制高頻振動與運行噪音，適用于對聲環境有嚴格要求的場所。

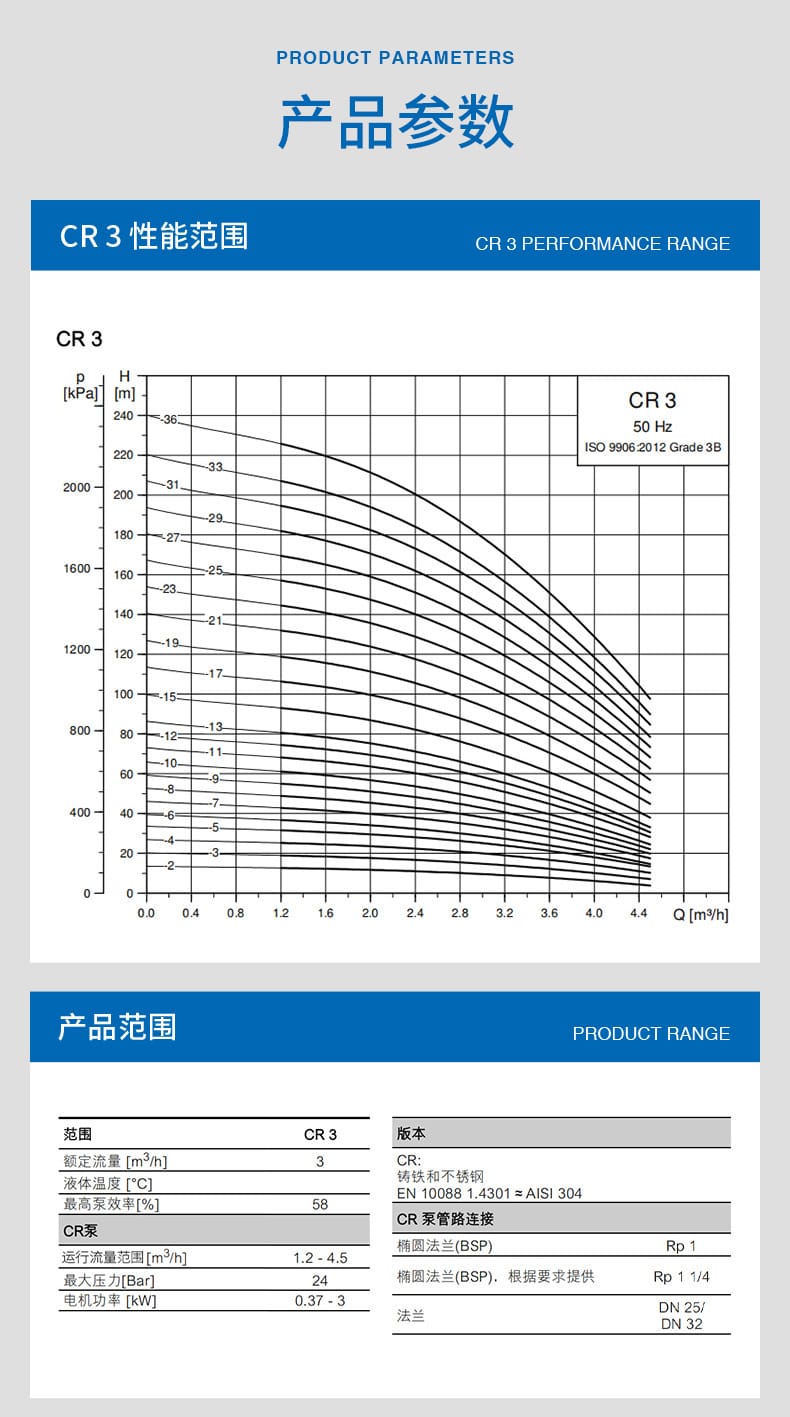

?? 技術參數
| 參數項目 |
規格指標 |
| 產品系列 |
CR3 立式多級離心泵（含CR/CRN/CRT等材質變種） |
| 額定流量 |
3 m3/h（推薦運行區間 1.2 ~ 4.5 m3/h） |
| 最大工作壓力 |
24 Bar |
| 配套電機功率 |
0.37 ~ 3 kW |
| 進出口連接 |
標配 Rp 1（橢圓法蘭/BSP），可選 DN25/DN32 或 DIN/ANSI/JIS 標準法蘭 |

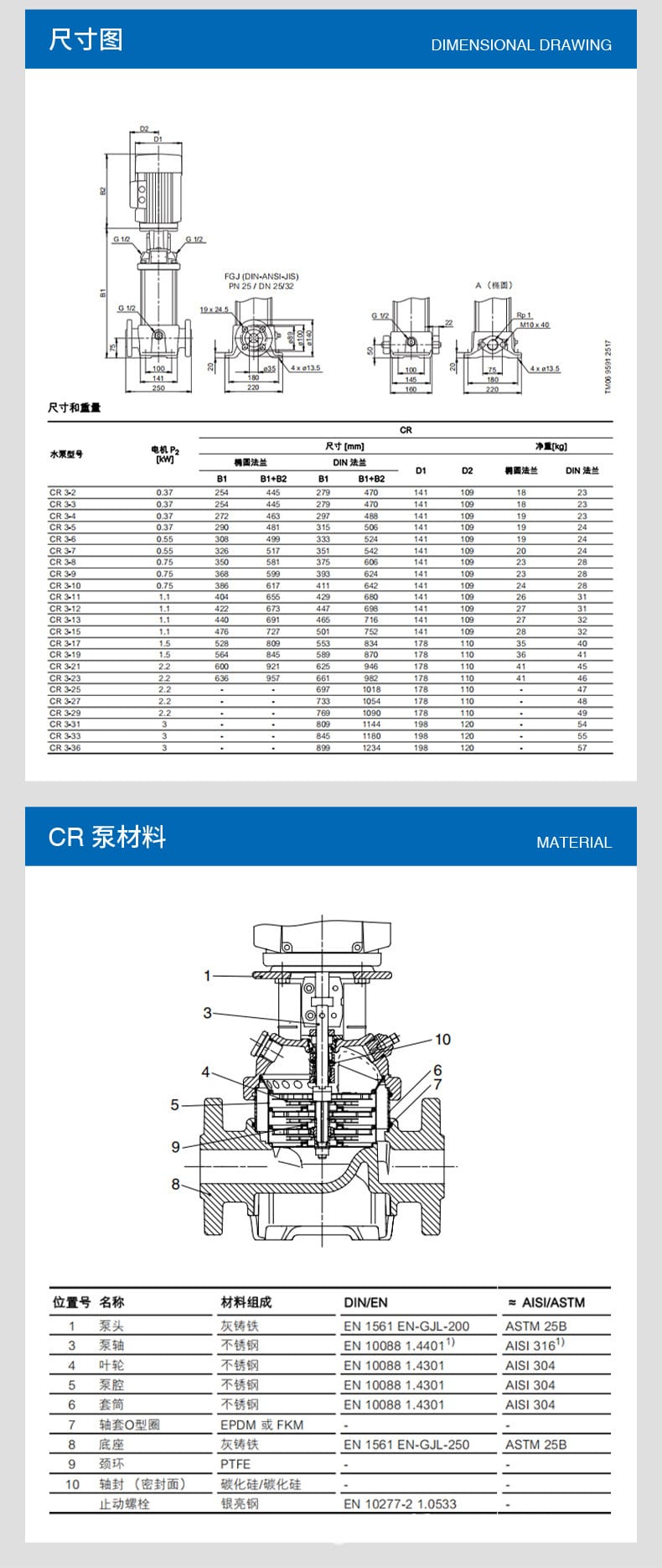

| 過流材質 |
泵頭/底座：灰鑄鐵 (EN-GJL-200/250)；泵軸：不銹鋼 1.4401 (AISI 316)；葉輪/泵腔/套筒：不銹鋼 1.4301 (AISI 304) |
| 密封與彈性件 |
機械密封面：SiC/SiC；O型圈：EPDM 或 FKM（按介質特性選配） |
| 性能測試等級 |
ISO 9906:2012 Grade 3 |

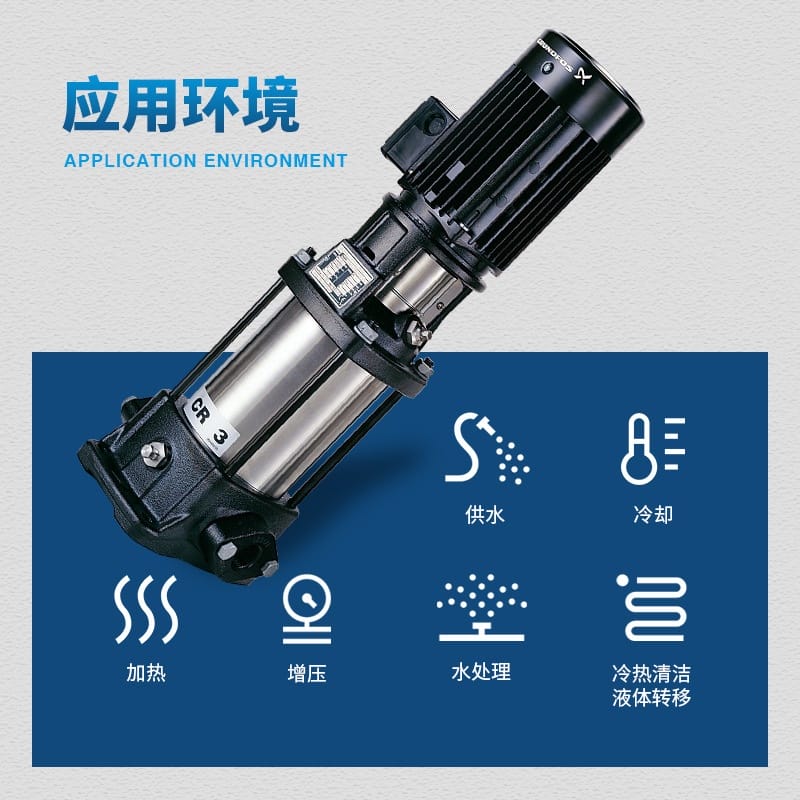

? 應用行業
廣泛適用于需穩定增壓、精確流量控制及工藝循環的各類工業與民用場景：
- 市政與建筑水務：生活供水管網加壓、樓宇冷熱水循環、消防穩壓系統、泳池冷熱清潔。
- 工業工藝流體：化工/電鍍/電子行業的超濾與反滲透系統、噴涂車間物料輸送、高靜壓閉式循環回路。
- 環保與水處理：飲用水深度凈化、市政/工業廢水處理、冷卻塔補水循環、中水回用系統。
- 特種加工領域：醫院實驗室純水供應、紙漿造紙、紡織印染、食品飲料及乳制品無菌灌裝與清洗流程。
?? 安裝條件
- 基礎承載：設備須安裝在堅固、水平且具備減振墊層的混凝土基座上，地腳螺栓需均勻緊固，確保底座無懸空或附加彎曲應力。
- 管路支撐：進出口管道必須設置獨立支架，嚴禁將管道自重、熱膨脹應力或閥門扭矩直接傳遞至泵體；連接前需徹底沖洗管路，杜絕焊渣、鐵屑進入泵腔。
- 灌注與防氣蝕：必須保證進口端具備足夠的凈正吸入壓頭（NPSHa > NPSHr），嚴禁無水空轉或吸入空氣，否則將導致機械密封干磨失效與葉輪汽蝕。
- 環境適配：安裝空間需保持通風干燥，環境溫度建議控制在 -15℃ ~ +40℃；若輸送高溫介質，需額外配置冷卻水套或選用耐高溫軸承潤滑方案。
?? 注意事項
- 物流交付：工業泵屬標準/半定制裝備，最晚將于付款后5個工作日內安排發貨（遇法定節假日自動順延），請結合項目工期提前備貨。
- 選型與運行邊界：實際工況流量應避開泵的極小/極大流量區，長期偏離額定點運行將引發效率驟降與軸承過熱；高溫、強腐蝕或含顆粒介質務必核對材質代碼與橡膠件兼容性（EPDM/FKM）。
- 智能運維建議：強烈建議接入格蘭富智能監測平臺，啟用健康評估、異常診斷分析與壽命預測模塊，通過事件與工單數字化管理，實現預防性維護，大幅降低非計劃停機率。
- 日常維保：運行中應定期監測振動值與異響；機械密封允許微量透明水膜滲出（屬正常潤滑現象，非泄漏）；長期停用需排空泵腔積液，每月手動盤車1~2次以防軸系抱死。
