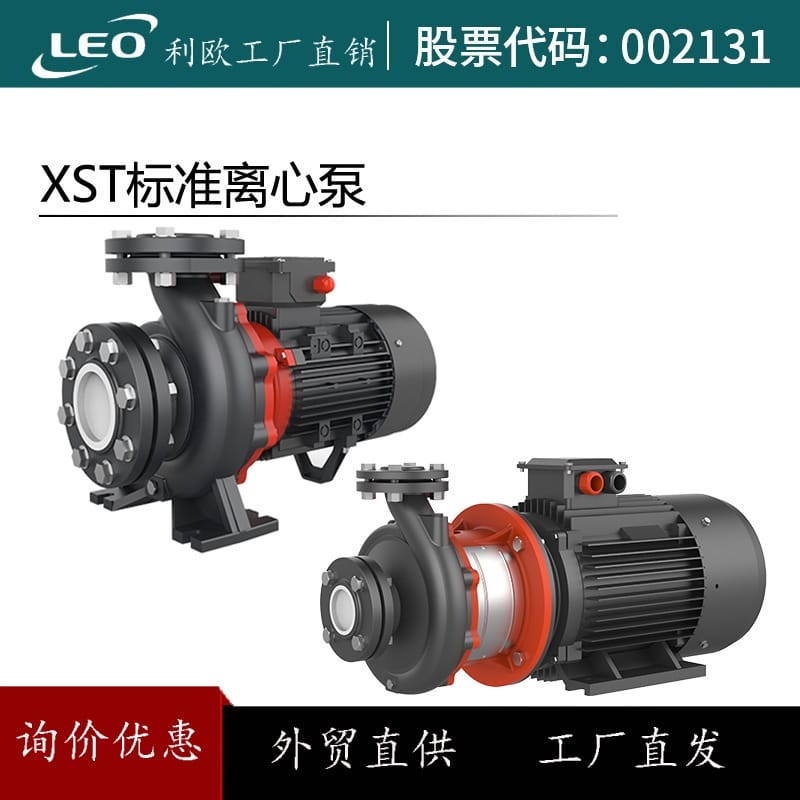

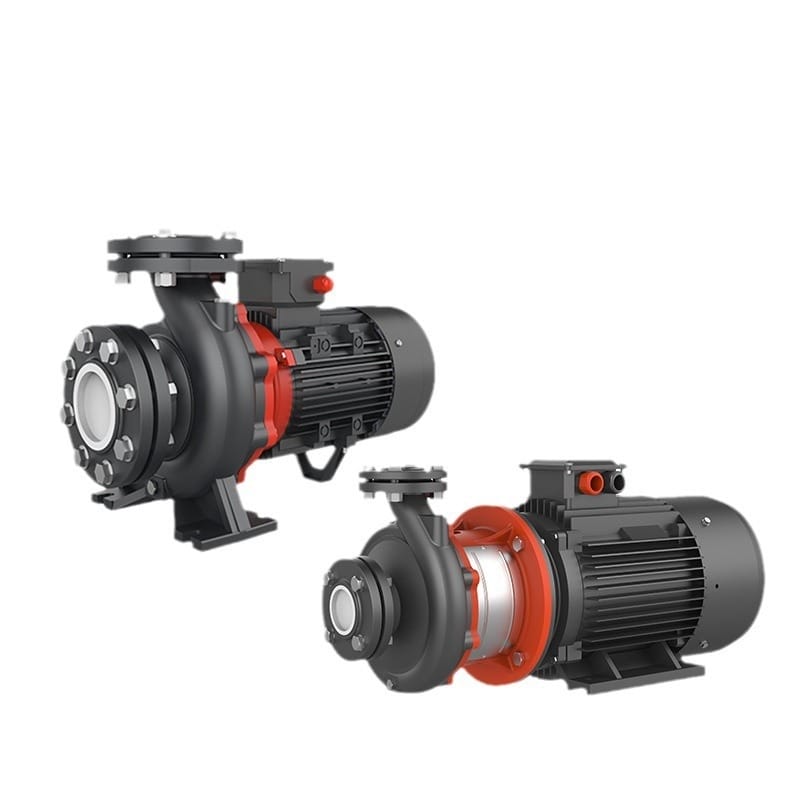

LEO 利歐 XST 系列大型離心泵
產品概述

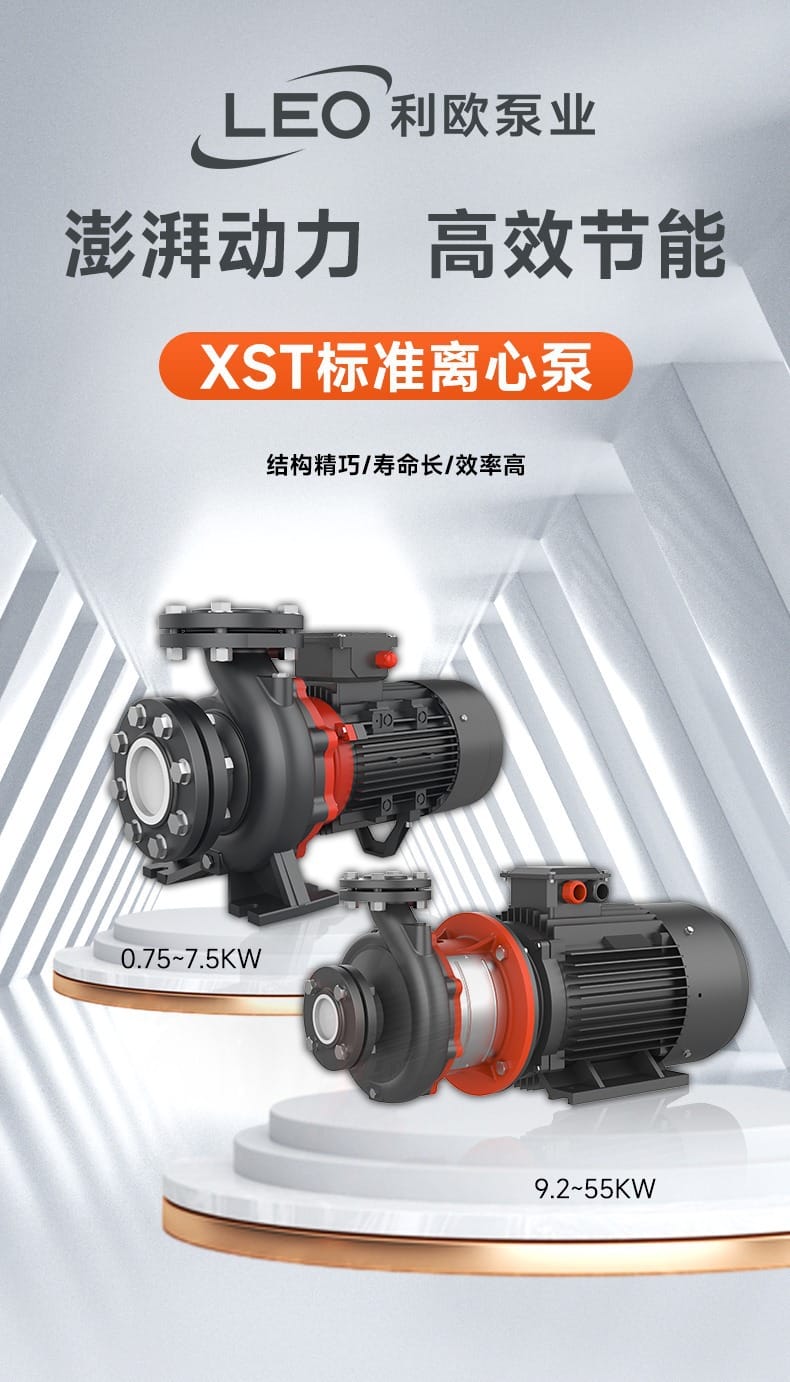

LEO 利歐 XST 系列大型離心泵是一款兼具澎湃動力與高效節能的標準離心泵。該系列產品采用結構精巧的設計，具有壽命長、效率高的特點，廣泛應用于供水、工業、水處理及農業等多個領域。通過優化設計，其效率比同型號 IS 泵產品提高 3%~8%，并獲得節能認證證書，是值得信賴的高品質流體輸送解決方案。
核心特點
- 高效節能：葉輪與泵體過流部分采用全新設計理念，效率較同型號 IS 泵提高 3%~8%，全系列獲得節能認證。

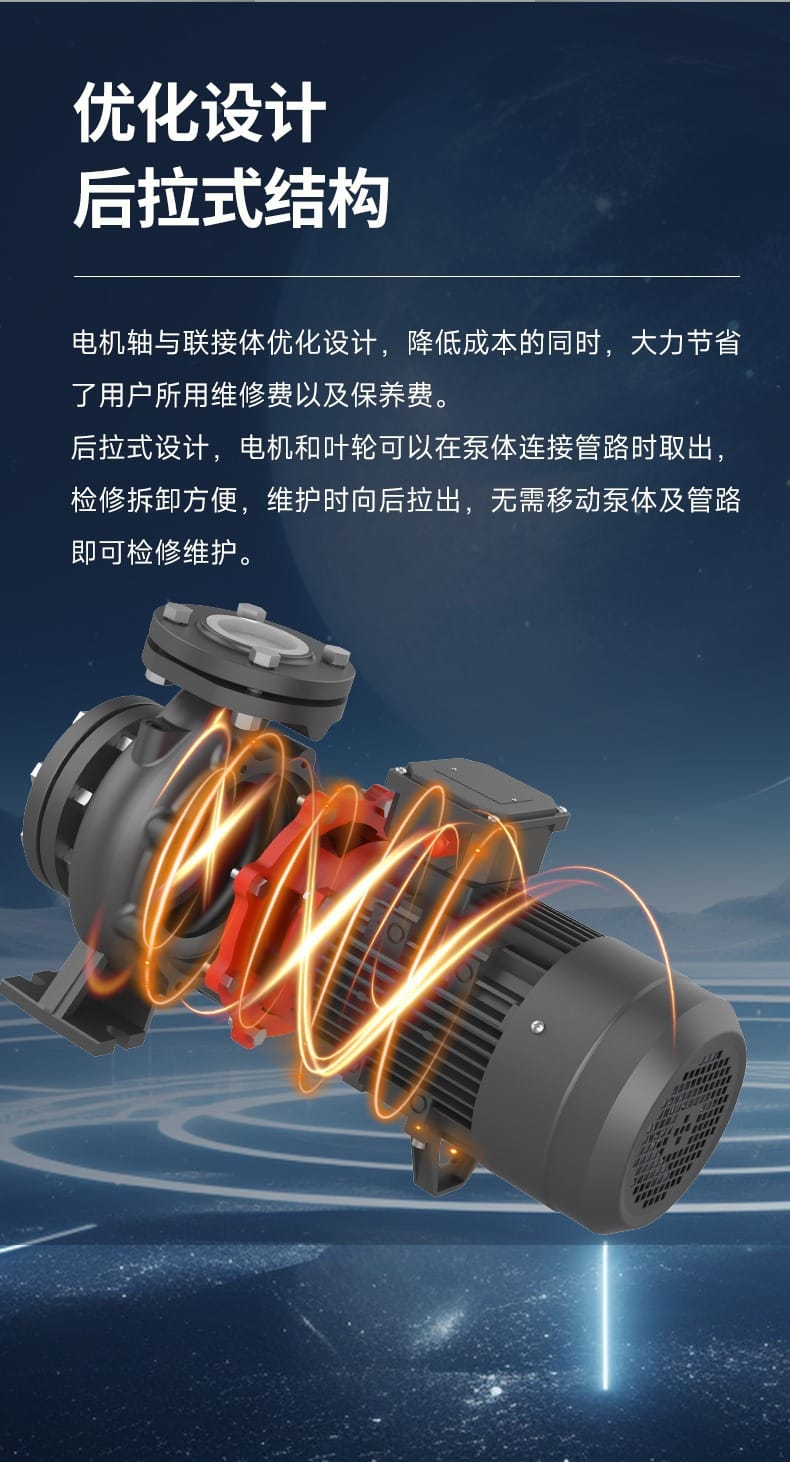

- 后拉式結構：符合 EN733 規定，電機和葉輪可在泵體連接管路時直接取出。檢修拆卸方便，無需移動泵體及管路即可維護，大幅節省維修與保養成本。

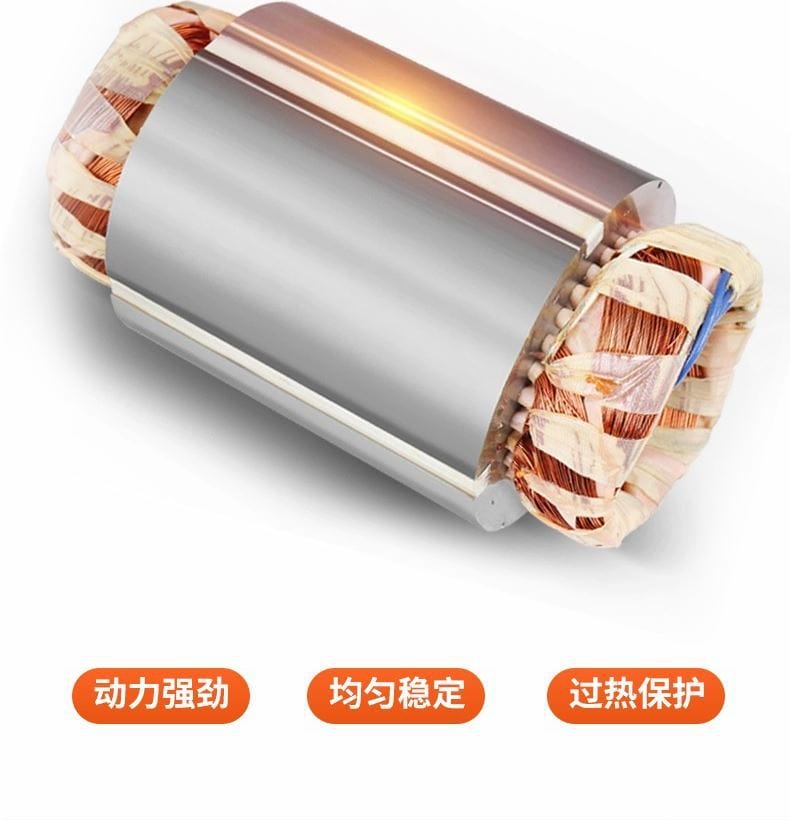

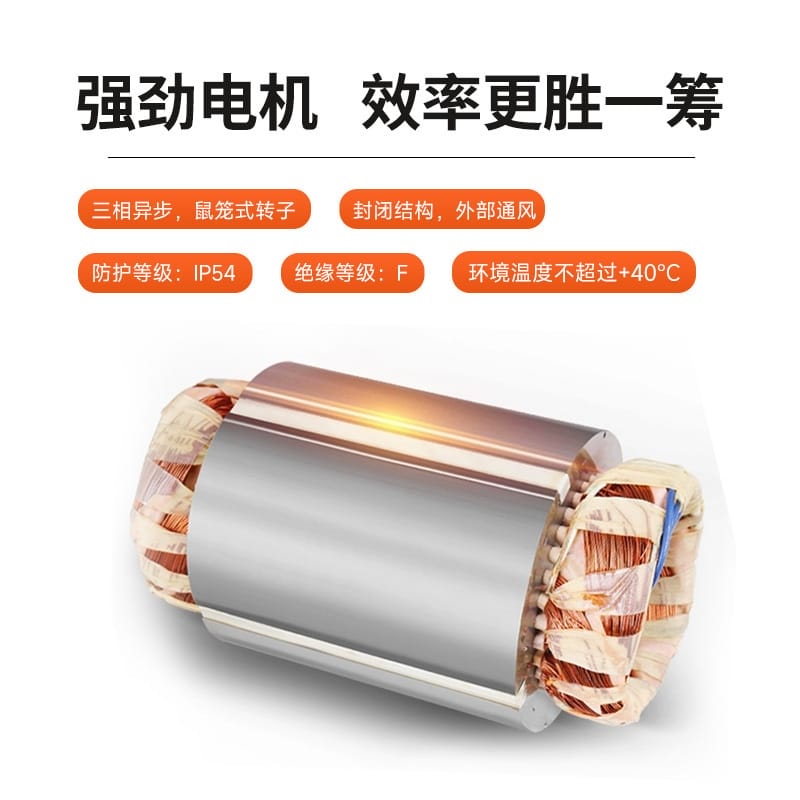

- 強勁電機：配備三相異步鼠籠式轉子封閉結構電機，外部通風，動力強勁且運行均勻穩定，具備過熱保護功能。
- 品質認證：通過 CE 認證、中國質量認證中心節能認證等多項權威認證，品質保證。
- 結構優化：電機軸與聯接體優化設計，在保證性能的同時降低成本，提升用戶體驗。
技術參數
| 參數項目 |
規格指標 |
| 功率范圍 |
0.75~7.5kW / 9.2~55kW |
| 流量范圍 (Q) |
0 ~ 210 m3/h |
| 揚程范圍 (H) |
9 ~ 95 m |
| 液體溫度 |
-10℃ ~ +85℃ (標準) |
| 最大工作壓力 |
12 bar (PN12) |
| 最高海拔 |
1000 m |
| 電機防護等級 |
IP54 |
| 電機絕緣等級 |
F 級 |
| 環境溫度 |
不超過 +40℃ |
| 旋轉方向 |
從泵吸水口處觀察，為逆時針方向 |
| 法蘭標準 |
進水口和出水口法蘭參照相關標準，符合 EN733 規定 |
| 葉輪材質 |
標準配置/可選不銹鋼葉輪及雙級不銹鋼葉輪 |
應用行業
- 供水系統：水廠過濾與輸送、主管道增壓、高層建筑供水、賓館增壓等。
- 工業應用：沖洗和清洗系統、鍋爐給水、冷卻水循環、水處理系統、設備配套系統。
- 水處理領域：超濾系統、反滲透系統、蒸餾系統、分離器。
- 民用與商用：游泳池循環、空調系統、供熱系統。
- 其他領域：農業灌溉、消防系統。
安裝條件
- 海拔要求：安裝地點海拔高度不得超過 1000 米。
- 環境溫度：周圍空氣溫度最高不超過 +40℃。
- 介質溫度：所抽送液體溫度應在 -10℃ 至 +85℃ 之間。
- 電源匹配：需根據泵型號匹配對應的三相或單相電源（型號中帶"m"為單相電機，三相不注）。
- 管路連接：進出水口法蘭連接需穩固，配對接法蘭時注意旋轉方向。
- 空間預留：雖為后拉式設計，但仍需預留足夠的維護空間以便向后拉出電機部件。
注意事項
- 維護便捷性：利用后拉式設計優勢，維護時無需拆卸管路，但操作前請確保電源已切斷。
- 過熱保護：電機具備過熱保護功能，但仍需確保通風良好，避免長時間超負荷運行。
- 材質選擇：根據輸送介質特性，可選擇標準葉輪或不銹鋼葉輪（型號標注*為不銹鋼葉輪，**為雙級不銹鋼葉輪）。

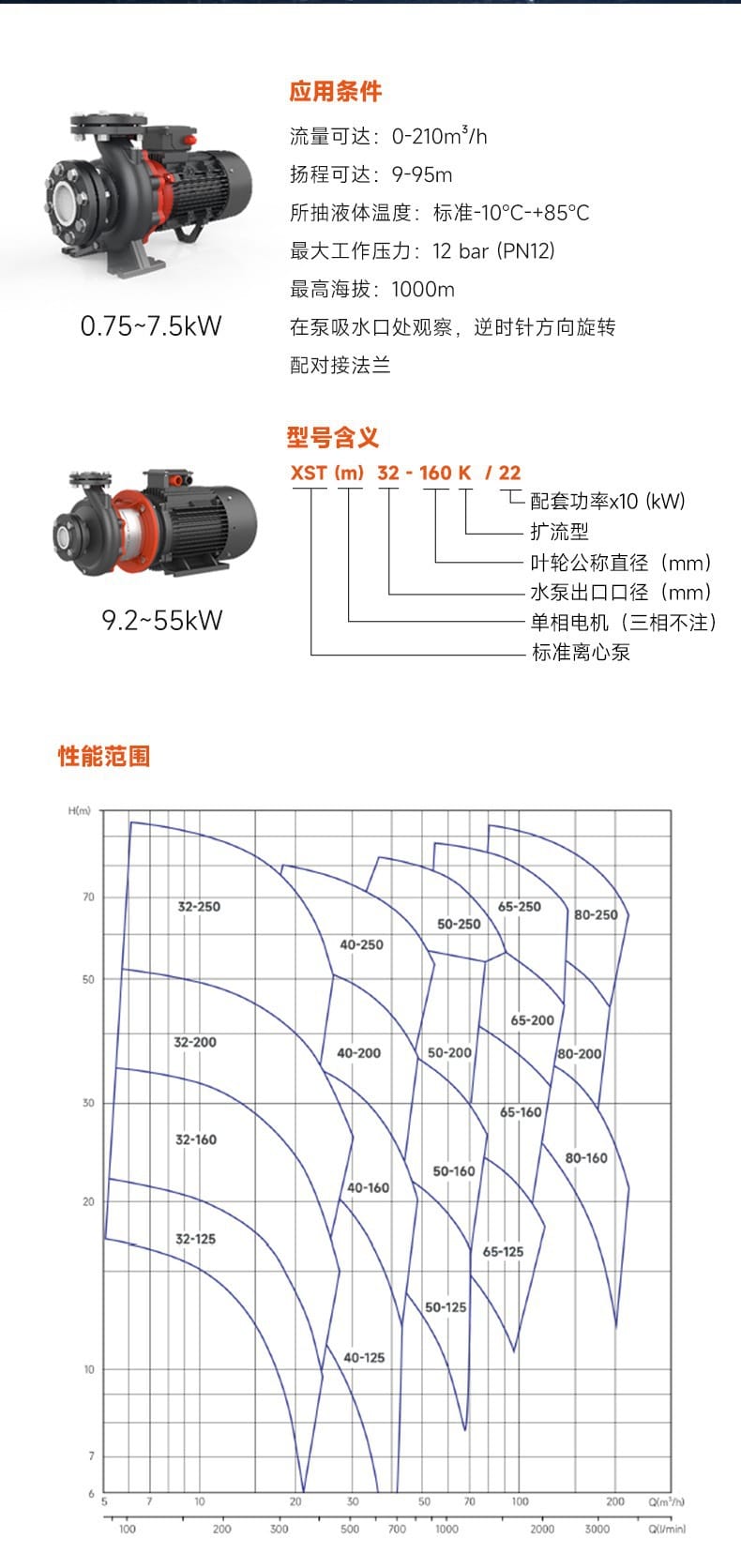

- 型號確認：選型時請仔細核對型號含義，例如
XST(m)32-160K/22 代表配套功率 2.2kW、擴流型葉輪、公稱直徑 160mm、出口口徑 32mm。

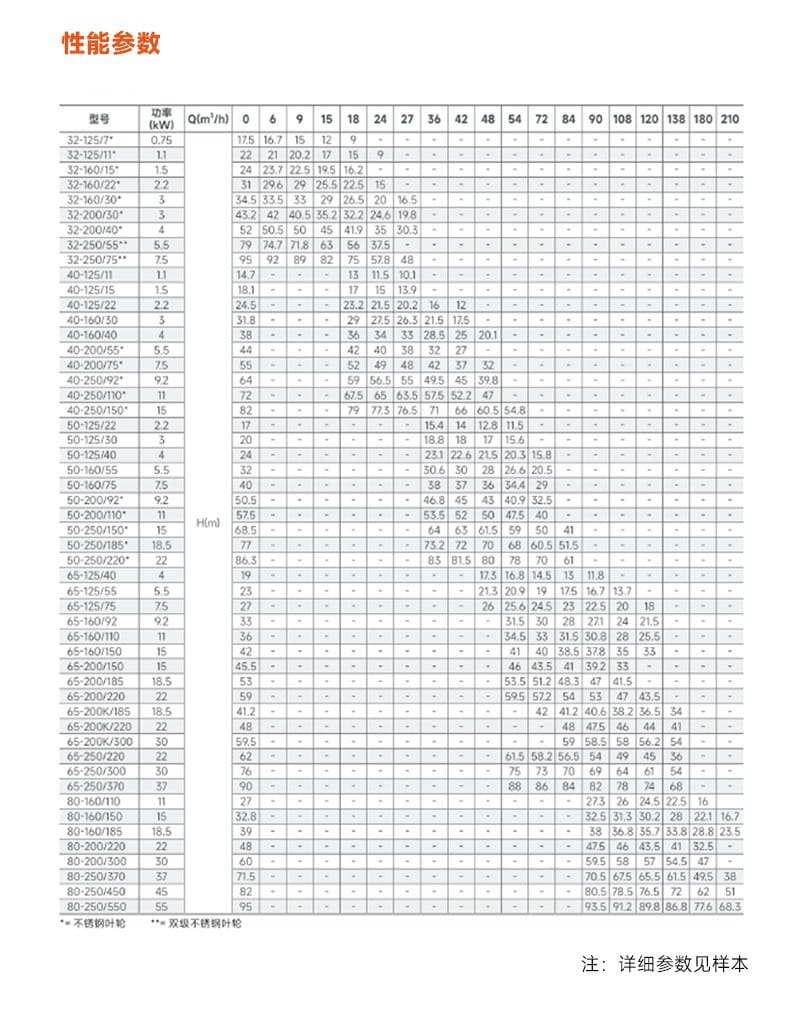

- 性能范圍：本系列涵蓋多種型號（如 32-125 至 80-250 系列），具體工況點請參考詳細性能曲線，確保泵在高效區運行。
- 認證標識：產品附帶 CE 認證及中國節能認證證書，驗收時可查驗相關資質文件。
