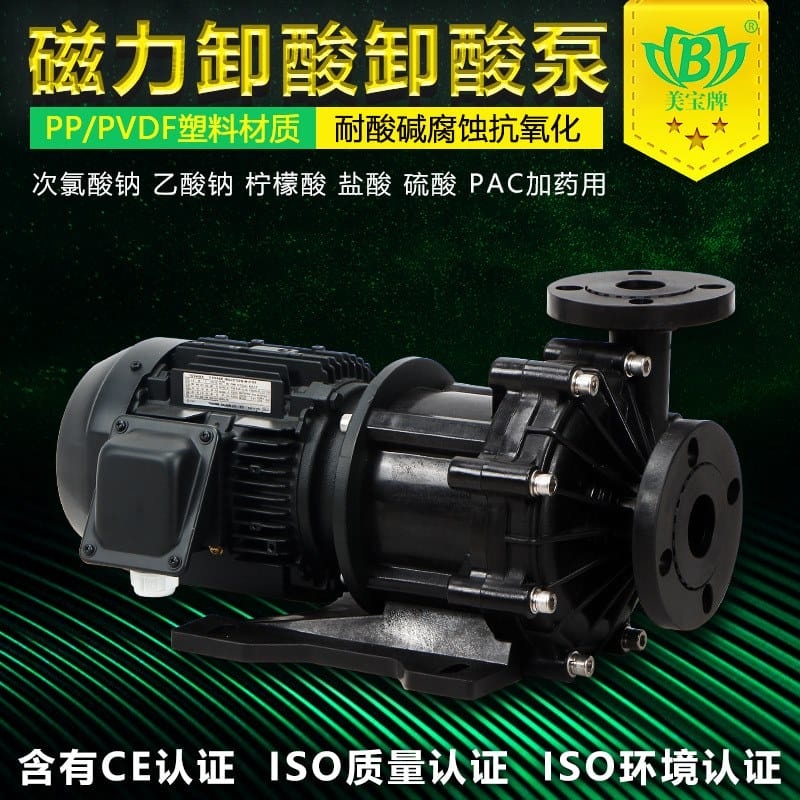

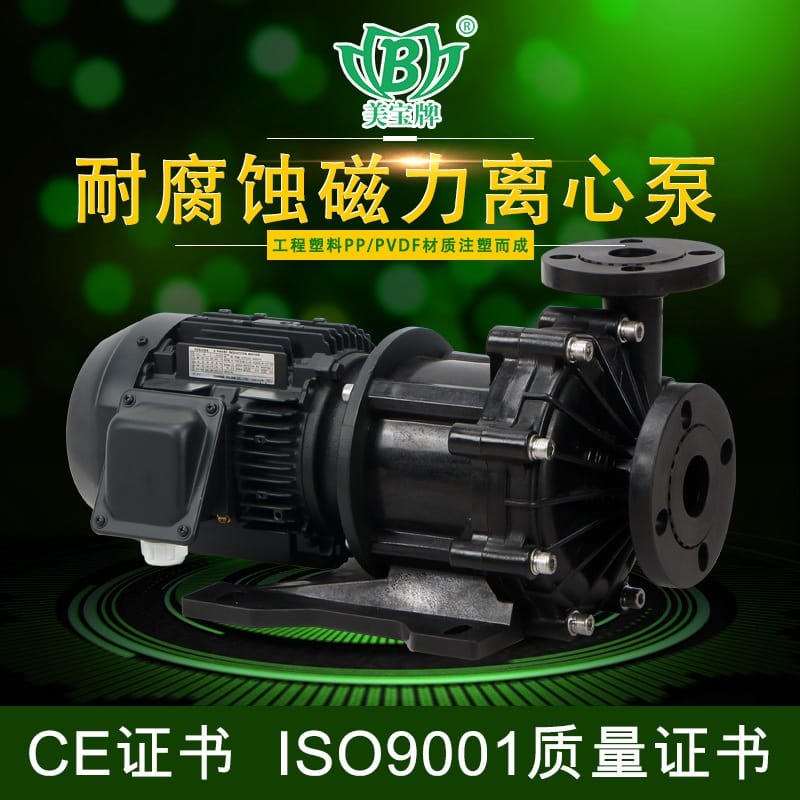

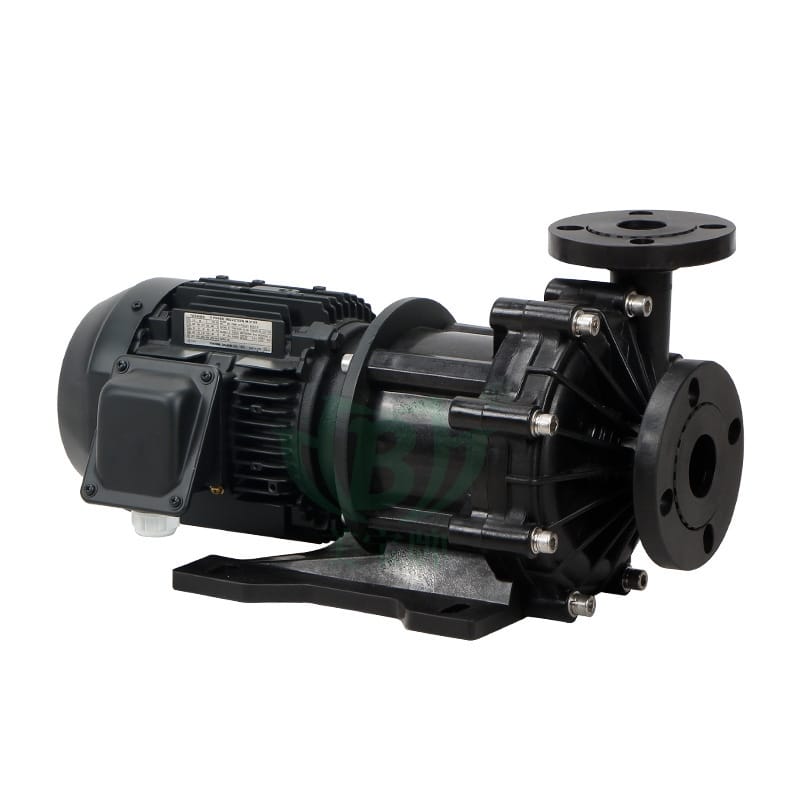

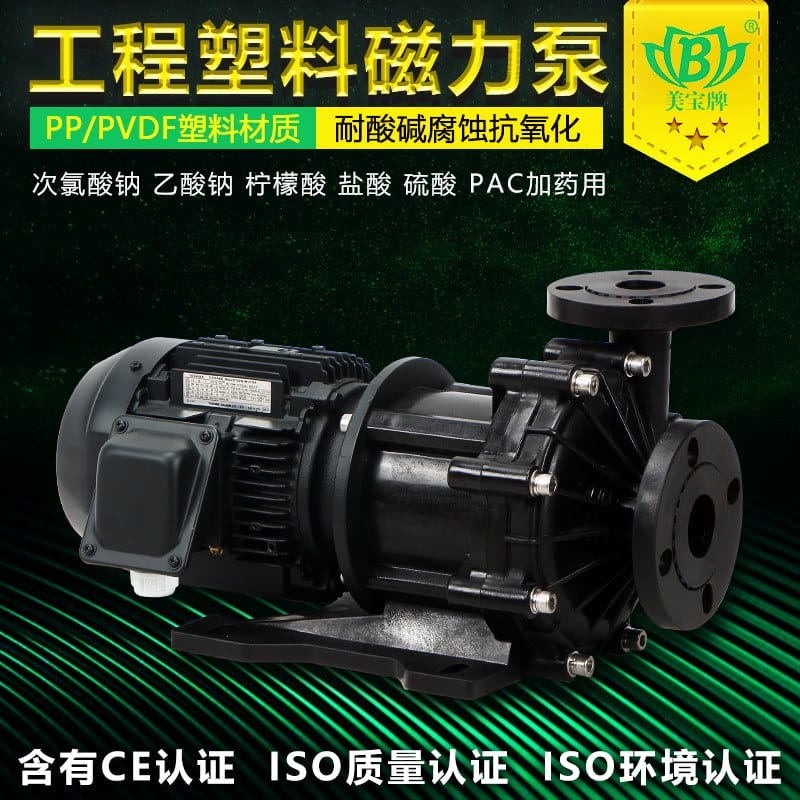

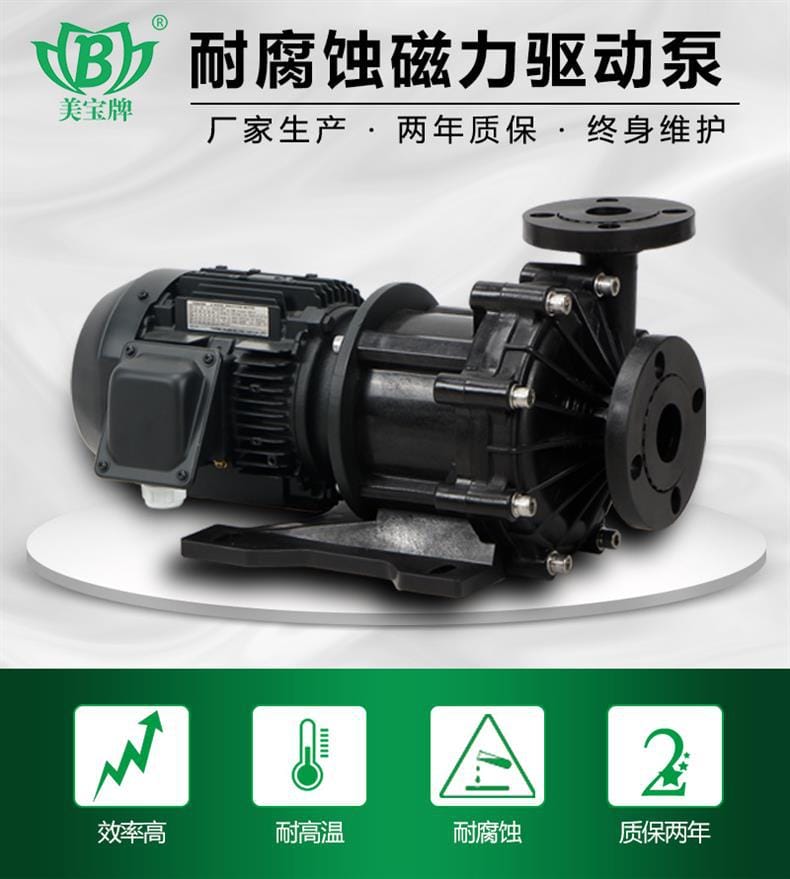

美寶MSH-440工程塑料磁力驅動泵
核心特點
- 耐腐蝕性能：采用PP/PVDF材質注塑而成，可輸送各種酸堿性液體，包括電泳漆等腐蝕性介質。
- 耐高溫：適用于高溫液體輸送，材質耐熱性?xún)?yōu)異。
- 高效節能：磁力驅動無軸封設計，效率高，無泄漏風險。

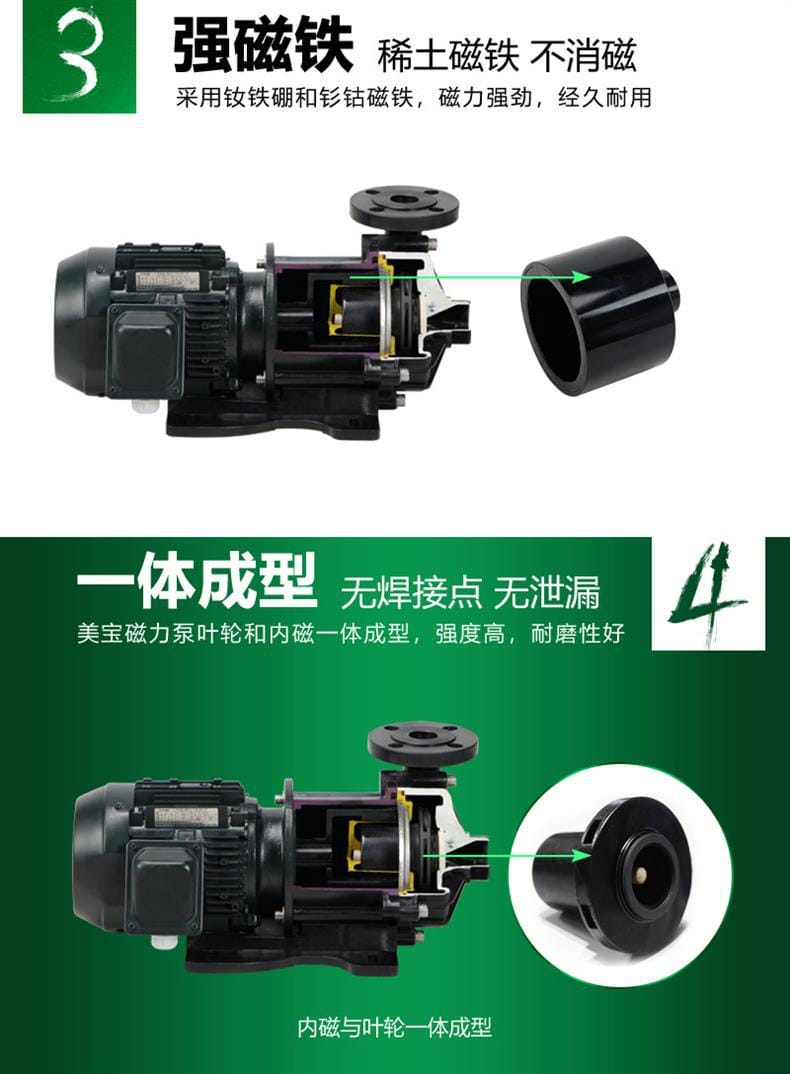

- 強磁驅動：采用釹鐵硼和衫鈷稀土磁鐵，磁力強勁，經久不消磁。
- 一體成型：葉輪與內磁一體成型，強度高，耐磨性好，無焊接點。

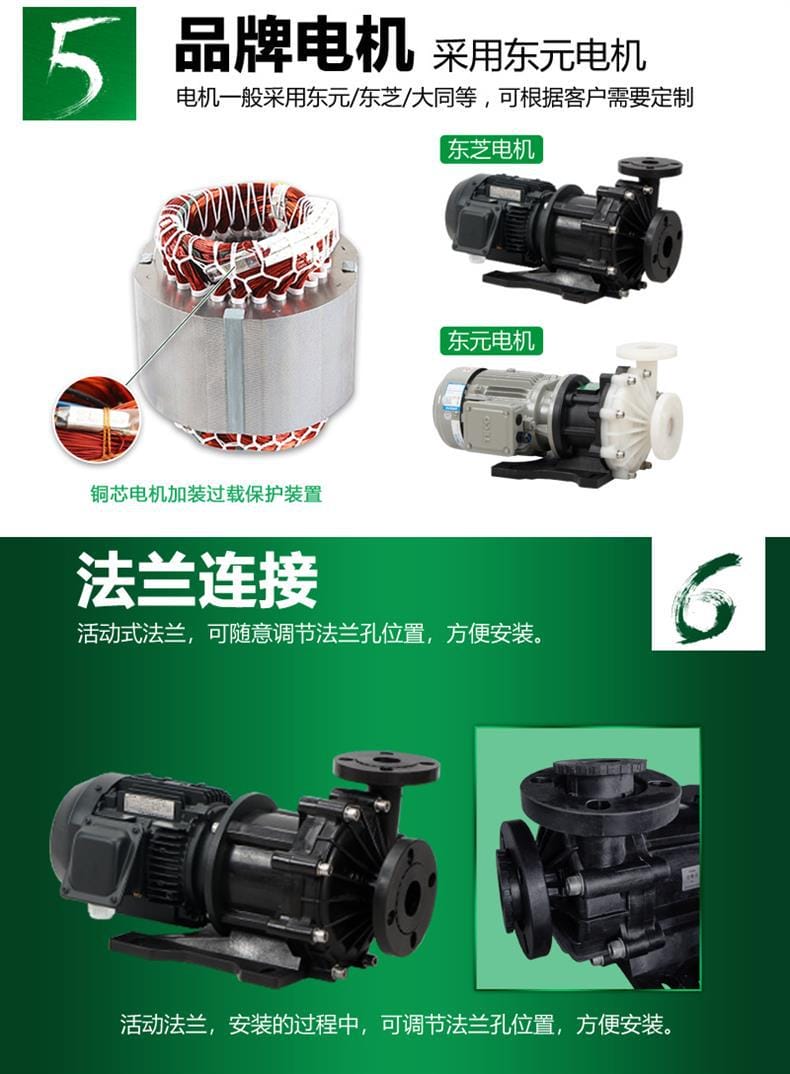

- 品牌電機：標配東元/東芝/大同等品牌電機，可定制，加裝過載保護裝置。
- 活動法蘭：法蘭連接可隨意調節孔位，方便安裝。
- 無水空轉設計：立式結構具備無水空轉能力，提升耐用性。
- 兩年質保，終身維護：廠家提供兩年質保及終身維護服務。
技術參數

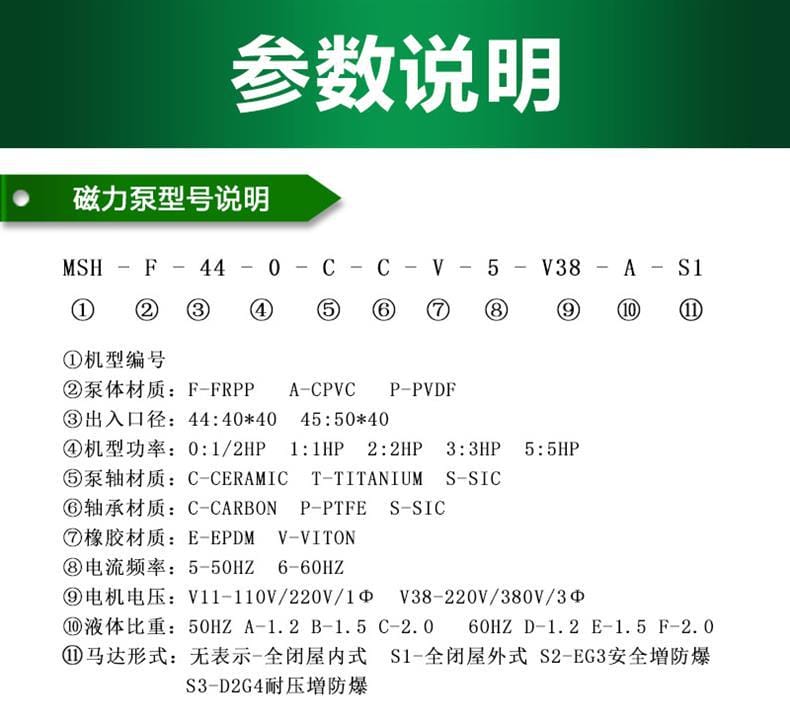

型號說明
MSH-F-441-00-C-C-V-5-V38-A-S1
① 機型編號：MSH
② 泵體材質：F-FRPP, A-CPVC, P-PVDF
③ 出入口徑：44=40*40, 45=50*40
④ 功率：0=1/2HP, 1=1HP, 2=2HP, 3=3HP, 5=5HP
⑤ 泵軸材質：C-CERAMIC, T-TITANIUM, S-SIC
⑥ 軸承材質：C-CARBON, P-PTFE, S-SIC
⑦ 橡膠材質：E-EPDM, V-VITON
⑧ 電流頻率：5=50Hz, 6=60Hz
⑨ 電機電壓：V11=110V/220V/1φ, V38=220V/380V/3φ
⑩ 液體比重：50Hz A-1.2, B-1.5, C-2.0; 60Hz D-1.2, E-1.5, F-2.0
? 馬達形式：無=全閉屋內式, S1=全閉屋外式, S2=EG3安全增防爆, S3=D2G4耐壓增防爆
性能參數表
| 型號 |
入口 |
出口 |
功率(KW) |
相數 |
極數 |
全流量(L/min) |
全揚程 |
重量(Kg) |
| MSH-F-250 |
25 |
25 |
0.5 |
3 |
2 |
120 |
15 |
11.7 |
| MSH-F-251 |
25 |
25 |
0.75 |
3 |
2 |
160 |
21 |
16 |
| MSH-F-440 |
50 |
40 |
0.5 |
3 |
2 |
260 |
12 |
11 |
| MSH-F-441 |
50 |
40 |
0.75 |
3 |
2 |
320 |
17.5 |
16 |
| MSH-F-452 |
50 |
40 |
1.5 |
3 |
2 |
450 |
24 |
22.5 |
| MSH-F-453 |
50 |
40 |
2.2 |
3 |
2 |
530 |
29 |
24 |
| MSH-F-455 |
50 |
40 |
3.75 |
3 |
2 |
600 |
29 |
45 |
| MSH-F-565 |
65 |
50 |
3.75 |
3 |
2 |
1000 |
25 |
48.5 |
| MSH-F-655 |
65 |
65 |
3.75 |
3 |
2 |
730 |
28 |
46 |

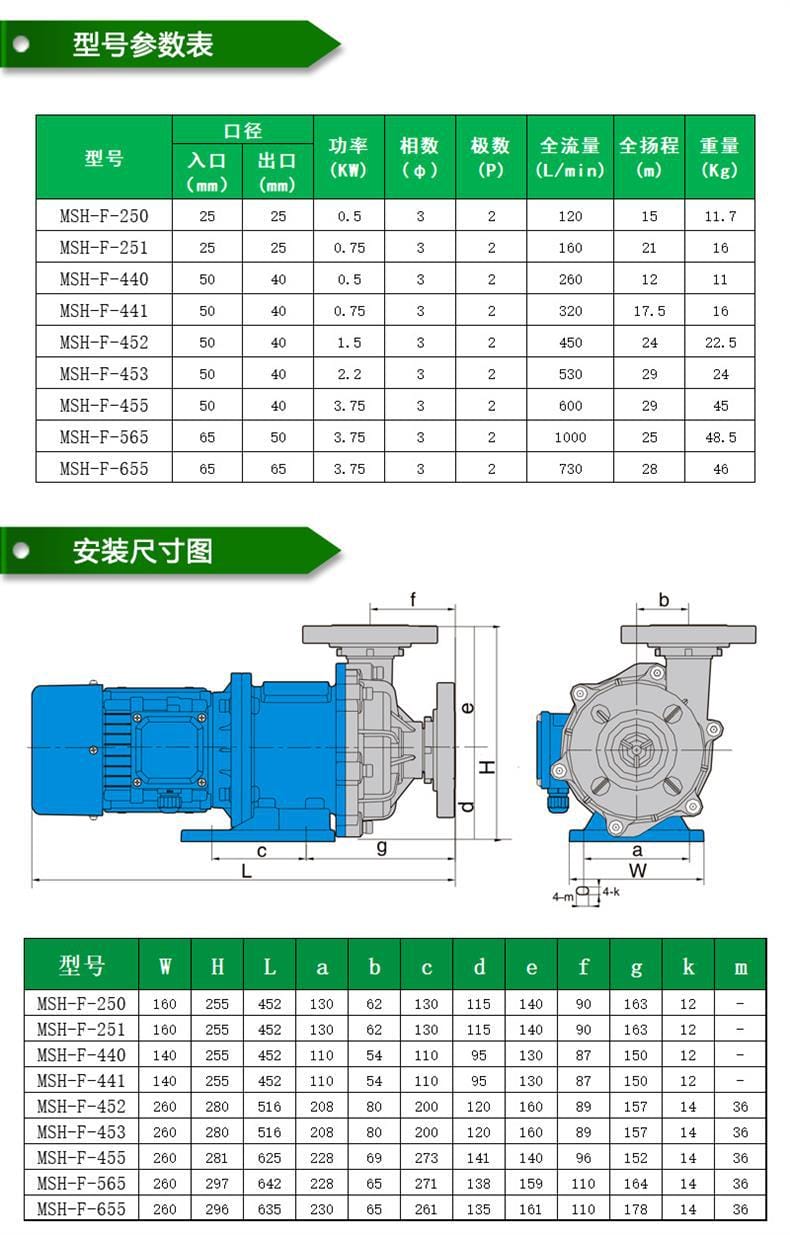

安裝尺寸表（單位：mm）
| 型號 |
W |
H |
L |
a |
b |
C |
d |
e |
f |
g |
k |
| MSH-F-250 |
160 |
255 |
452 |
130 |
62 |
130 |
115 |
140 |
90 |
163 |
12 |
| MSH-F-251 |
160 |
255 |
452 |
130 |
62 |
130 |
115 |
140 |
90 |
163 |
12 |
| MSH-F-440 |
140 |
255 |
452 |
110 |
54 |
110 |
95 |
130 |
87 |
150 |
12 |
| MSH-F-441 |
140 |
255 |
452 |
110 |
54 |
110 |
95 |
130 |
87 |
150 |
12 |
| MSH-F-452 |
260 |
280 |
516 |
208 |
80 |
200 |
120 |
160 |
89 |
157 |
14 |
| MSH-F-453 |
260 |
280 |
516 |
208 |
80 |
200 |
120 |
160 |
89 |
157 |
14 |
| MSH-F-455 |
260 |
281 |
625 |
228 |
69 |
273 |
141 |
140 |
96 |
152 |
14 |
| MSH-F-565 |
260 |
297 |
642 |
228 |
65 |
271 |
138 |
159 |
110 |
164 |
14 |
| MSH-F-655 |
260 |
296 |
635 |
230 |
65 |
261 |
135 |
161 |
110 |
178 |
14 |

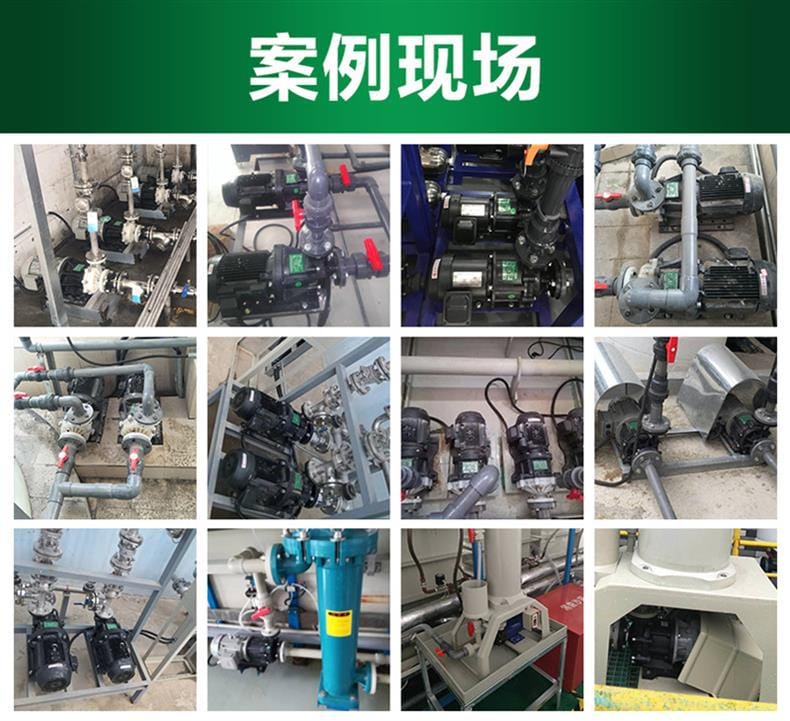

應用行業
- 電泳漆循環：適用于電泳涂裝生產線中的漆液循環輸送。
- 酸堿液體輸送：可輸送硫酸、鹽酸、硝酸、氫氧化鈉等各類酸堿溶液。
- 卸料與加藥：用于化工、制藥、電鍍、環保等行業的卸料和加藥系統。
- 表面處理：適用于電鍍液、磷化液、清洗液等腐蝕性介質的循環。
- 環保設備：作為防腐泵用于廢水處理、廢氣洗滌等環保設備。
安裝條件
- 基礎要求：安裝基礎應平整、堅固，能承受泵體及電機的重量。
- 法蘭連接：采用活動式法蘭，可靈活調節法蘭孔位置，便于與管道對接。
- 水平安裝：泵體應水平安裝，電機軸心與泵軸心對中，避免振動。
- 管道支撐：進出口管道應獨立支撐，避免管道重量直接施加于泵體。
- 電氣接線：根據電機銘牌要求接入對應電壓和頻率（如220V/380V，50Hz/60Hz），并加裝過載保護裝置。
- 環境條件：安裝場所應通風良好，避免陽光直射和雨淋，環境溫度不超過40℃。
- 比重限制：輸送液體比重不得超過型號說明中規定的數值（如50Hz下A-1.2, B-1.5, C-2.0）。
注意事項
- 嚴禁空轉：雖然具備無水空轉設計，但長期空轉會損壞密封和軸承，應避免長時間空轉。
- 介質溫度：PP材質耐溫一般不超過70℃，PVDF材質不超過100℃，實際使用需確認介質溫度在允許范圍內。
- 過濾雜質：液體中不得含有顆粒雜質或結晶，以免堵塞或磨損葉輪和磁體。
- 定期檢查：定期檢查電機電流、泵體溫度、振動情況，以及法蘭連接處有無泄漏。
- 磁體保護：避免強磁場干擾，拆卸時注意勿使磁體吸附鐵屑。
- 電氣安全：接線需由專業電工操作，確保接地可靠，防止觸電。
- 質保服務：購買后保留合格證及發票，享受兩年質保和終身維護，如有質量問題可聯系廠家全額退款。
