南元泵業 SDLT 系列不銹鋼立式多級離心泵產品指南
1. 核心特點
- 結構設計：不銹鋼立式多級離心泵，非自吸式，電機軸通過聯軸器直接與泵軸聯接。
- 安裝便捷：泵進出水口在泵底同一直線上，便于管道連接。
- 材質優良：過流部件采用不銹鋼材質，耐壓筒與過流部件通過拉桿螺栓固定。
- 智能保護：可根據需要配置智能保護器，有效保護泵干轉、缺相、過載等情況。
- 通用性強：性能與結構同南方泵業 CDL 系列兼容，多功能產品。
2. 技術參數
- 電機類型：全封閉風冷式二級標準電機
- 防護等級：IP55
- 絕緣等級：F 級
- 額定轉速：2900 rpm / 2950 rpm
- 標準電壓：50Hz (1×220-230/240V, 3×200-220/346-380V, 3×220-240/380-415V, 3×380-415V)
- 性能標準：曲線容差符合 ISO9906 附錄 A，測試介質為 20℃不含空氣的水
- 功率范圍：覆蓋 0.37kW 至 30kW 及以上（依據具體型號）
- 流量范圍：涵蓋 1m3/h 至 225m3/h 等多種規格
3. 應用行業
- 供水系統：水廠過濾與輸送、分區送水、主管增壓、高層建筑增壓。
- 工業增壓：流程水系統、清洗系統、高壓沖洗系統、消防系統。
- 液體輸送：冷卻和空調系統、鍋爐給水和冷凝系統、機床配套、酸堿液體輸送。
- 水處理：超濾系統、反滲透系統、蒸餾系統、分離器、游泳池循環。
- 農業灌溉：農田灌溉、噴灌、滴灌系統。
4. 安裝與運行條件
- 介質要求：稀薄、干凈、非易燃易爆并不含固體顆?；蚶w維的液體。
- 液體溫度：
- 常溫型：-15℃ 至 +70℃
- 熱水型：-15℃ 至 +120℃
- 環境溫度：最高 +40℃
- 海拔高度：最高 1000m
- 安裝方式：立式安裝，需確保基礎穩固，進出水管道支撐獨立，避免應力作用于泵體。
5. 注意事項
- 性能曲線使用：請參照加粗曲線的性能范圍使用，以防流量過小產生過熱和流量過大使電機過載。
- 電機保護：建議配置智能保護器，監測干轉、缺相及過載狀態。
- 介質兼容性：CDL 適用于無腐蝕性液體，CDLF 適用于輕度腐蝕性液體，請根據介質特性選型。
- 維護檢查：定期檢查聯軸器、螺栓緊固情況及電機運行聲音，確保無異常振動。
6. 型號規格參考 (部分系列)
- SDL1 系列：流量約 1.5-25m3/h，功率 0.37-2.2kW，級數 1-36 級。
- SDL2 系列：流量約 2-26m3/h，功率 0.37-3kW，級數 2-26 級。
- SDL3 系列：流量約 3-36m3/h，功率 0.37-3kW，級數 2-36 級。
- SDL4 系列：流量約 4-22m3/h，功率 0.37-4kW，級數 2-22 級。
- SDL8 系列：流量約 8-16m3/h，功率 0.75-7.5kW，級數 2-16 級。
- SDL12/16/20 系列：中大流量規格，功率覆蓋 1.1kW 至 18.5kW。
- SDL32/45 系列：大流量高揚程規格，功率最高可達 30kW 及以上。
(注：具體選型請參考詳細性能曲線表，轉速通常為 2900rpm)
SDLT不銹鋼立式多級離心泵(同南方泵業CDL)
應用：
CDL/CDLF是一種多功能產品，可以輸送從自來水到工業液體的各種不同介質，適應于不同溫度、流量和壓力范圍，CDL適用于無腐蝕性液體，CDLF適用于輕度腐蝕性液體。
♦供水：水廠過濾與輸送、水廠分區送水、主管增壓、高層建筑增壓。
♦工業增壓：流程水系統、清洗系統、高壓沖洗系統、消防系統。
♦工業液體輸送：冷卻和空調系統、鍋爐給水和冷凝系統、機床配套、酸和堿。
♦水處理：超濾系統、反滲透系統、蒸餾系統、分離器、游泳池。
♦灌溉：農田灌溉、噴灌、滴灌。
運行條件：
♦稀薄、干凈、非易燃易爆并不含固體顆?；蚶w維的液體。
♦液體溫度：常溫型 -15℃至+70℃
熱水型 -15℃至+120℃
♦環境溫度：最高+40℃
♦海拔：最高1000m
泵：
CDL/CDLF為安裝標準電機的非自吸立式多級離心泵，電機軸通過泵頭用聯軸器直接與泵軸聯接，拉桿螺栓將耐壓筒、過流部件固定在泵頭和進出水段之間，泵進出水口在泵底同一直線上；本泵可根據需要配置智能保護器，對泵干轉、缺相、過載等進行有效保護。
電機：
♦電機為全封閉，風冷式二級標準電機。
♦防護等級：IP55
♦絕緣等級：F
♦標準電壓：50Hz：1×220-230/240V
3×200-220/346-380V
3×220-240/380-415V
3×380-415V

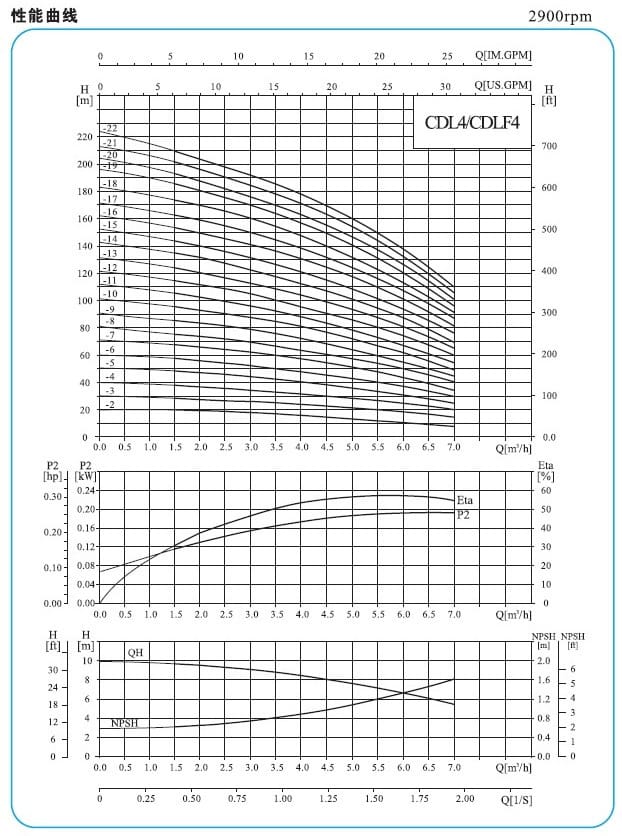

性能曲線：
下列說明適用于后面所示的曲線：
1、所有曲線都基于電機在恒速2900rpm或2950rpm的測量值。
2、曲線容差符合ISO9906，附錄A。
3、測試采用20℃不含空氣的水，運動粘度為1mm²/s。
4、泵的使用參照加粗曲線的性能范圍，以防流量過小產生過熱和流量過大使電機過載等。
