南元泵業 SDLT 系列不銹鋼立式多級離心泵產品規格書
1. 核心特點
- 結構設計：采用不銹鋼材質立式多級離心結構，非自吸式設計，電機軸通過聯軸器直接與泵軸聯接。
- 兼容性能：性能參數與結構尺寸同南方泵業 CDL/CDLF 系列高度兼容，便于替換與維護。
- 智能保護：可根據需求配置智能保護器，有效防止泵干轉、缺相及過載運行。

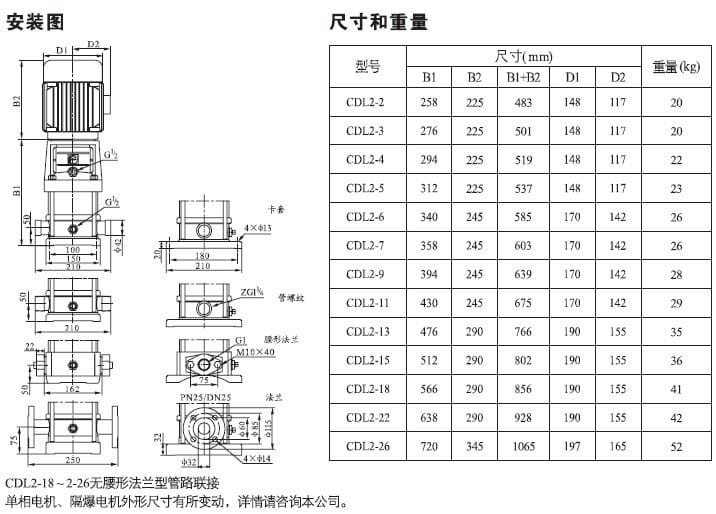

- 管路布局：泵進出水口位于泵底同一直線上，安裝便捷，節省空間。
2. 應用行業
- 供水系統：適用于水廠過濾與輸送、分區送水、主管增壓及高層建筑增壓供水。
- 工業增壓：廣泛用于流程水系統、清洗系統、高壓沖洗系統及消防系統。
- 液體輸送：支持冷卻和空調系統、鍋爐給水和冷凝系統、機床配套及酸堿液體輸送（CDLF 型）。
- 水處理工程：配套超濾系統、反滲透系統、蒸餾系統、分離器及游泳池循環。
- 農業灌溉：適用于農田灌溉、噴灌及滴灌系統。
3. 運行與安裝條件
- 介質要求：僅適用于稀薄、干凈、非易燃易爆且不含固體顆?；蚶w維的液體。
- 溫度范圍：常溫型液體溫度 -15℃至 +70℃；熱水型液體溫度 -15℃至 +120℃。
- 環境限制：最高環境溫度 +40℃，最高海拔高度 1000m。
- 電機規格：全封閉風冷式二級標準電機，防護等級 IP55，絕緣等級 F。
- 電壓標準：支持 50Hz 多種電壓標準（1×220-230/240V 及 3×200-220/346-380V 等）。

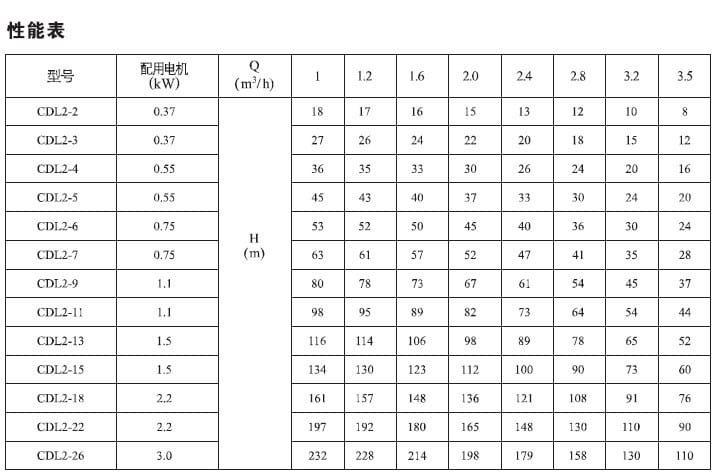

4. 技術參數
- 轉速性能：標準轉速 2900rpm 或 2950rpm，曲線容差符合 ISO9906 附錄 A 標準。
- 型號覆蓋：涵蓋 SDL1 至 SDL120 系列多種型號（如 SDL1-3 至 SDL120-40 等）。
- 功率范圍：電機功率覆蓋 0.37kW 至 45kW，滿足不同揚程與流量需求。
- 測試標準：性能曲線基于 20℃不含空氣的水（運動粘度 1mm2/s）測量。
5. 注意事項
- 性能選型：請參照性能曲線中的加粗曲線范圍選型，避免流量過小產生過熱或流量過大導致電機過載。
- 介質適配：CDL 型適用于無腐蝕性液體，CDLF 型適用于輕度腐蝕性液體，請根據介質性質準確選型。
- 運行監控：建議配置智能保護器以監控運行狀態，確保在規定的溫度、海拔及電壓條件下運行。
SDLT不銹鋼立式多級離心泵(同南方泵業CDL)
應用：
CDL/CDLF是一種多功能產品，可以輸送從自來水到工業液體的各種不同介質，適應于不同溫度、流量和壓力范圍，CDL適用于無腐蝕性液體，CDLF適用于輕度腐蝕性液體。
♦供水：水廠過濾與輸送、水廠分區送水、主管增壓、高層建筑增壓。
♦工業增壓：流程水系統、清洗系統、高壓沖洗系統、消防系統。
♦工業液體輸送：冷卻和空調系統、鍋爐給水和冷凝系統、機床配套、酸和堿。
♦水處理：超濾系統、反滲透系統、蒸餾系統、分離器、游泳池。
♦灌溉：農田灌溉、噴灌、滴灌。
運行條件：
♦稀薄、干凈、非易燃易爆并不含固體顆?；蚶w維的液體。
♦液體溫度：常溫型 -15℃至+70℃
熱水型 -15℃至+120℃
♦環境溫度：最高+40℃
♦海拔：最高1000m
泵：
CDL/CDLF為安裝標準電機的非自吸立式多級離心泵，電機軸通過泵頭用聯軸器直接與泵軸聯接，拉桿螺栓將耐壓筒、過流部件固定在泵頭和進出水段之間，泵進出水口在泵底同一直線上；本泵可根據需要配置智能保護器，對泵干轉、缺相、過載等進行有效保護。
電機：
♦電機為全封閉，風冷式二級標準電機。
♦防護等級：IP55
♦絕緣等級：F
♦標準電壓：50Hz：1×220-230/240V
3×200-220/346-380V
3×220-240/380-415V
3×380-415V

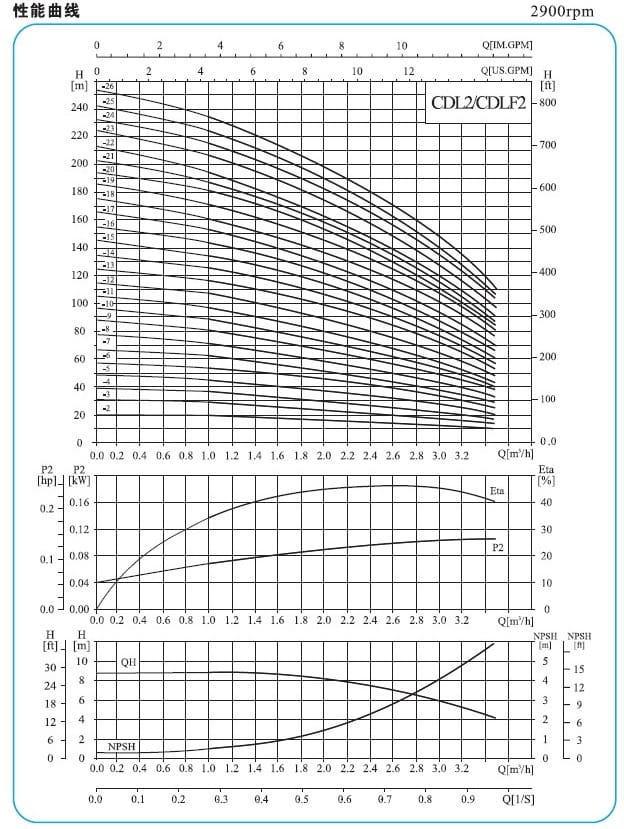

性能曲線：
下列說明適用于后面所示的曲線：
1、所有曲線都基于電機在恒速2900rpm或2950rpm的測量值。
2、曲線容差符合ISO9906，附錄A。
3、測試采用20℃不含空氣的水，運動粘度為1mm²/s。
4、泵的使用參照加粗曲線的性能范圍，以防流量過小產生過熱和流量過大使電機過載等。
