南元泵業 SDLT 不銹鋼立式多級離心泵 (同 CDL 系列)
1. 核心特點
- 材質優良：采用不銹鋼材質，耐腐蝕性強，適用于多種介質輸送。
- 結構緊湊：立式多級離心設計，占地面積小，安裝便捷。
- 兼容性強：性能與安裝尺寸同南方泵業 CDL/CDLF 系列兼容，便于替換與升級。
- 智能保護：可根據需求配置智能保護器，有效防止干轉、缺相、過載等故障。
- 高效節能：匹配全封閉風冷式標準電機，運行效率高，能耗低。
2. 應用行業
本產品為多功能泵，適應不同溫度、流量和壓力范圍，廣泛應用于以下領域：
- 供水系統：水廠過濾與輸送、分區送水、主管增壓、高層建筑增壓供水。
- 工業增壓：流程水系統、清洗系統、高壓沖洗系統、消防系統。
- 液體輸送：冷卻和空調系統、鍋爐給水和冷凝系統、機床配套、輕度酸堿液體輸送。
- 水處理：超濾系統、反滲透系統、蒸餾系統、分離器、游泳池循環。
- 農業灌溉：農田灌溉、噴灌、滴灌系統。
3. 技術參數
3.1 電機參數
- 類型：全封閉風冷式二級標準電機。
- 防護等級：IP55。
- 絕緣等級：F 級。
- 標準電壓 (50Hz)：
- 單相：1×220-230/240V
- 三相：3×200-220/346-380V / 3×220-240/380-415V / 3×380-415V
- 轉速：恒定 2900rpm 或 2950rpm。
3.2 運行條件
- 介質要求：稀薄、干凈、非易燃易爆并不含固體顆粒或纖維的液體。
- 液體溫度：
- 常溫型：-15℃ 至 +70℃
- 熱水型：-15℃ 至 +120℃
- 環境溫度：最高 +40℃。
- 海拔高度：最高 1000m。
3.3 性能標準
- 測試標準：曲線容差符合 ISO9906 附錄 A。
- 測試介質：20℃不含空氣的水，運動粘度為 1mm2/s。
- 功率范圍：覆蓋 0.37KW 至 45KW 及以上。
- 流量范圍：涵蓋 1.5m3/h 至 200m3/h 以上（依據具體型號級數而定）。
4. 安裝條件

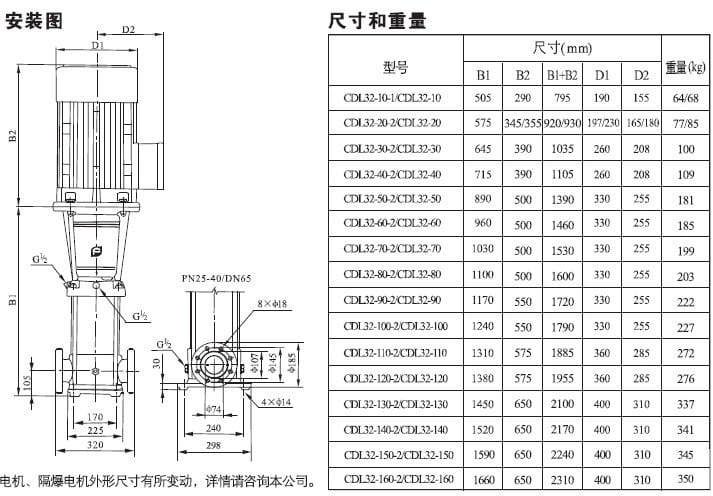

- 管路連接：泵進出水口位于泵底同一直線上，便于管道布局。
- 固定方式：拉桿螺栓將耐壓筒、過流部件固定在泵頭和進出水段之間，確保結構穩固。
- 環境要求：安裝場所應通風良好，環境溫度不超過 40℃，海拔不超過 1000m。
- 基礎要求：需安裝在堅固平整的基礎上，避免振動過大。
5. 注意事項
- 介質檢查：嚴禁輸送含有固體顆粒、纖維或易燃易爆的液體，以免損壞泵體或引發安全事故。
- 運行范圍：請參照性能曲線中的加粗曲線范圍使用，避免流量過小導致過熱或流量過大導致電機過載。
- 電氣保護：建議配置智能保護器，對干轉、缺相、過載情況進行實時監控與保護。
- 溫度監控：輸送高溫液體時，需確認泵型為熱水型，并注意管道保溫與散熱。
- 定期維護：定期檢查電機絕緣等級及防護等級狀態，確保 IP55 防護有效。
6. 型號系列概述
本產品涵蓋 SDL1 至 SDL90 多個系列，通過增加級數調整揚程，主要型號規格示例如下：
- SDL1 系列：流量約 11.5-166m3/h，功率 0.37-1.5KW，單級或多級組合。
- SDL2/3/4 系列：流量覆蓋 15-200m3/h，功率 0.37-4KW，適用于中等流量需求。
- SDL8/12/16 系列：流量覆蓋 18-200m3/h，功率 0.75-11KW，適用于高揚程需求。
- SDL32/45 系列：流量覆蓋 10-150m3/h，功率 4-15KW，適用于大流量工業場景。
- SDL64/90 系列：流量覆蓋 13-163m3/h，功率 5.5-45KW，適用于大型供水及工業增壓。
- 具體選型：請根據實際所需的流量、揚程及功率，參照詳細性能曲線表進行選擇（如 SDLT32-70 等具體型號）。
SDLT不銹鋼立式多級離心泵(同南方泵業CDL)
應用：
CDL/CDLF是一種多功能產品，可以輸送從自來水到工業液體的各種不同介質，適應于不同溫度、流量和壓力范圍，CDL適用于無腐蝕性液體，CDLF適用于輕度腐蝕性液體。
♦供水：水廠過濾與輸送、水廠分區送水、主管增壓、高層建筑增壓。
♦工業增壓：流程水系統、清洗系統、高壓沖洗系統、消防系統。
♦工業液體輸送：冷卻和空調系統、鍋爐給水和冷凝系統、機床配套、酸和堿。
♦水處理：超濾系統、反滲透系統、蒸餾系統、分離器、游泳池。
♦灌溉：農田灌溉、噴灌、滴灌。
運行條件：
♦稀薄、干凈、非易燃易爆并不含固體顆?；蚶w維的液體。
♦液體溫度：常溫型 -15℃至+70℃
熱水型 -15℃至+120℃
♦環境溫度：最高+40℃
♦海拔：最高1000m
泵：
CDL/CDLF為安裝標準電機的非自吸立式多級離心泵，電機軸通過泵頭用聯軸器直接與泵軸聯接，拉桿螺栓將耐壓筒、過流部件固定在泵頭和進出水段之間，泵進出水口在泵底同一直線上；本泵可根據需要配置智能保護器，對泵干轉、缺相、過載等進行有效保護。
電機：
♦電機為全封閉，風冷式二級標準電機。
♦防護等級：IP55
♦絕緣等級：F
♦標準電壓：50Hz：1×220-230/240V
3×200-220/346-380V
3×220-240/380-415V
3×380-415V

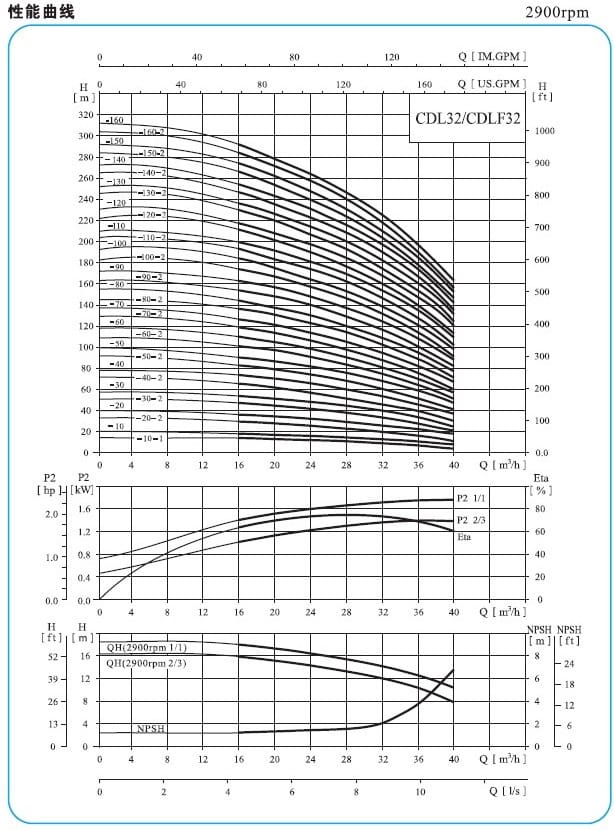

性能曲線：
下列說明適用于后面所示的曲線：
1、所有曲線都基于電機在恒速2900rpm或2950rpm的測量值。
2、曲線容差符合ISO9906，附錄A。
3、測試采用20℃不含空氣的水，運動粘度為1mm²/s。
4、泵的使用參照加粗曲線的性能范圍，以防流量過小產生過熱和流量過大使電機過載等。
