南元泵業 SDL 系列不銹鋼立式多級離心泵產品說明書
1. 核心特點
- 結構設計：采用立式多級離心結構，非自吸式設計。電機軸通過聯軸器直接與泵軸聯接，拉桿螺栓將耐壓筒及過流部件固定在泵頭和進出水段之間，進出水口位于泵底同一直線上，安裝便捷。
- 材質適配：提供多功能介質適應性，CDL 型適用于無腐蝕性液體，CDLF 型適用于輕度腐蝕性液體，主體采用不銹鋼材質，耐用性強。
- 智能保護：可根據實際需求配置智能保護器，對泵干轉、缺相、過載等異常情況進行有效保護，提升運行安全性。
- 性能標準：性能曲線基于電機恒速 2900rpm 或 2950rpm 測量，曲線容差符合 ISO9906 附錄 A 標準，測試采用 20℃不含空氣的水。

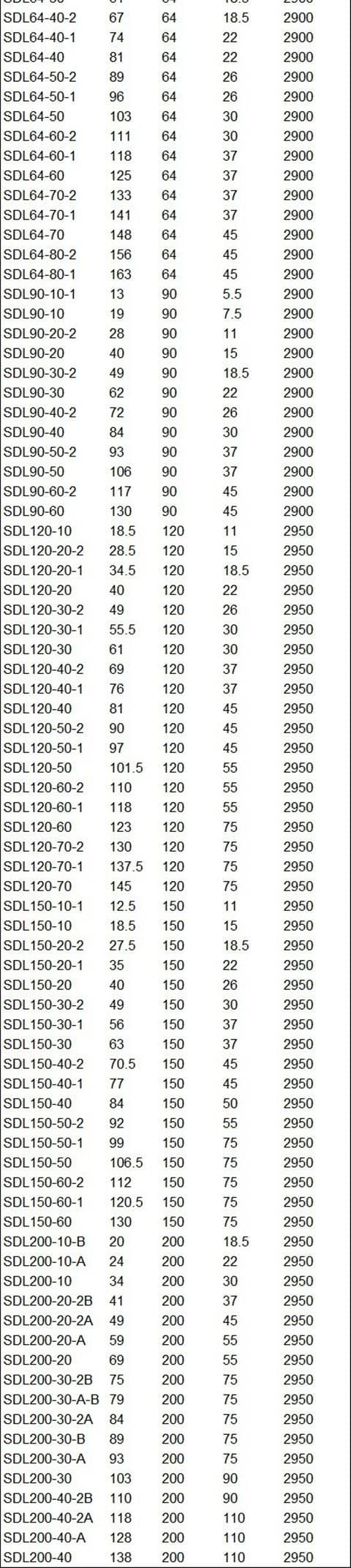

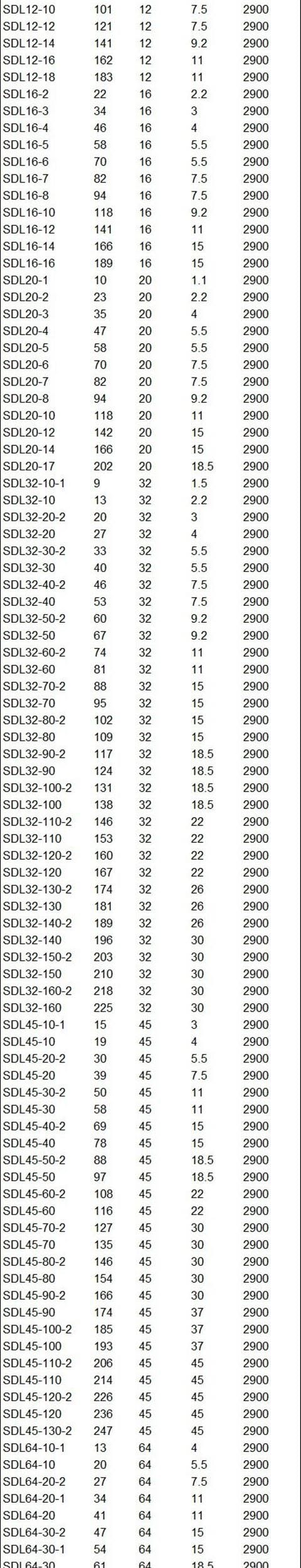

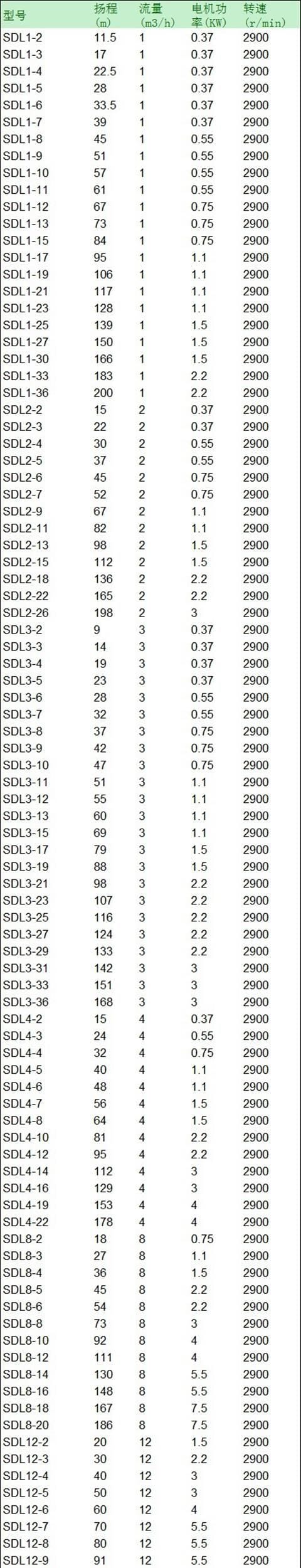

2. 技術參數

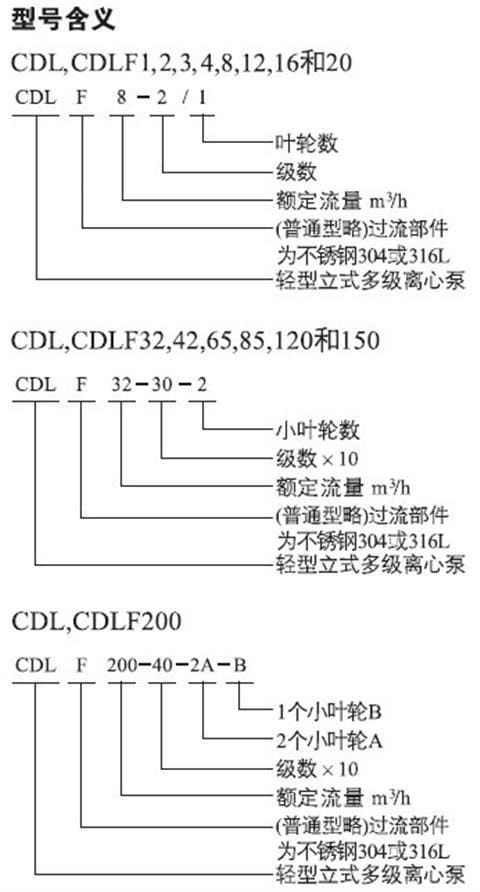

- 型號范圍：涵蓋 SDL1 至 SDL45 系列（包括 SDL1, SDL2, SDL3, SDL4, SDL8, SDL12, SDL16, SDL20, SDL32, SDL45 等細分型號）。
- 電機功率：0.37KW 至 45KW，滿足不同揚程與流量需求。
- 額定轉速：2900rpm / 2950rpm。
- 電機防護：全封閉風冷式二級標準電機，防護等級 IP55，絕緣等級 F。
- 標準電壓：50Hz 供電系統 (1×220-230/240V; 3×200-220/346-380V; 3×220-240/380-415V; 3×380-415V)。
- 性能測試條件：基于 20℃不含空氣的水，運動粘度為 1mm2/s。
3. 應用行業
- 供水系統：水廠過濾與輸送、水廠分區送水、主管增壓、高層建筑增壓供水。
- 工業增壓：流程水系統、清洗系統、高壓沖洗系統、消防系統增壓。
- 液體輸送：冷卻和空調系統、鍋爐給水和冷凝系統、機床配套、酸和堿液體輸送。
- 水處理：超濾系統、反滲透系統、蒸餾系統、分離器、游泳池循環系統。
- 農業灌溉：農田灌溉、噴灌系統、滴灌系統。
4. 安裝與運行條件
- 介質要求：必須為稀薄、干凈、非易燃易爆并不含固體顆粒或纖維的液體。
- 液體溫度：常溫型適用范圍 -15℃至 +70℃；熱水型適用范圍 -15℃至 +120℃。
- 環境溫度：最高環境溫度不超過 +40℃。
- 海拔高度：最高適用海拔 1000m。

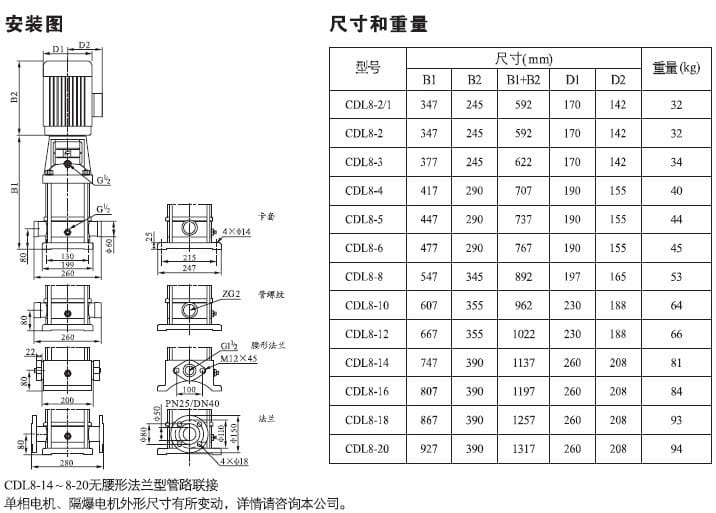

- 安裝布局：立式安裝，進出水口在同一直線上，需確保基礎穩固且管道連接無應力。
5. 注意事項
- 性能曲線使用：泵的使用請參照加粗曲線的性能范圍，以防流量過小產生過熱和流量過大使電機過載。
- 介質兼容性：選購前請嚴格確認介質腐蝕性，無腐蝕性液體選用 CDL 型，輕度腐蝕性液體選用 CDLF 型。
- 保護配置：建議配置智能保護器，以避免干轉、缺相等故障損壞設備。
- 維護檢查：定期檢查電機絕緣等級及防護等級狀態，確保 IP55 防護有效性及 F 級絕緣完好。
SDL不銹鋼立式多級離心泵(同南方泵業CDLF)
應用：
CDL/CDLF是一種多功能產品，可以輸送從自來水到工業液體的各種不同介質，適應于不同溫度、流量和壓力范圍，CDL適用于無腐蝕性液體，CDLF適用于輕度腐蝕性液體。
♦供水：水廠過濾與輸送、水廠分區送水、主管增壓、高層建筑增壓。
♦工業增壓：流程水系統、清洗系統、高壓沖洗系統、消防系統。
♦工業液體輸送：冷卻和空調系統、鍋爐給水和冷凝系統、機床配套、酸和堿。
♦水處理：超濾系統、反滲透系統、蒸餾系統、分離器、游泳池。
♦灌溉：農田灌溉、噴灌、滴灌。
運行條件：
♦稀薄、干凈、非易燃易爆并不含固體顆粒或纖維的液體。
♦液體溫度：常溫型 -15℃至+70℃
熱水型 -15℃至+120℃
♦環境溫度：最高+40℃
♦海拔：最高1000m

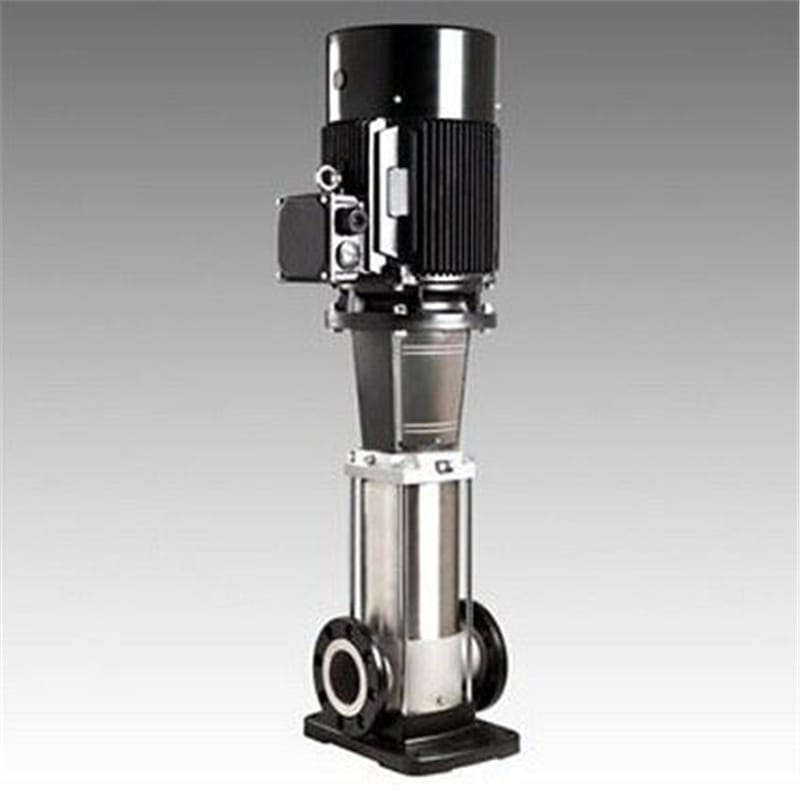

泵：
CDL/CDLF為安裝標準電機的非自吸立式多級離心泵，電機軸通過泵頭用聯軸器直接與泵軸聯接，拉桿螺栓將耐壓筒、過流部件固定在泵頭和進出水段之間，泵進出水口在泵底同一直線上；本泵可根據需要配置智能保護器，對泵干轉、缺相、過載等進行有效保護。
電機：
♦電機為全封閉，風冷式二級標準電機。
♦防護等級：IP55
♦絕緣等級：F
♦標準電壓：50Hz：1×220-230/240V
3×200-220/346-380V
3×220-240/380-415V
3×380-415V

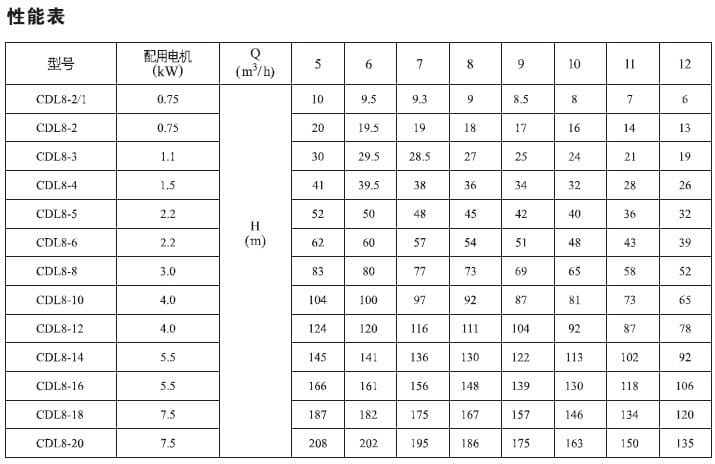

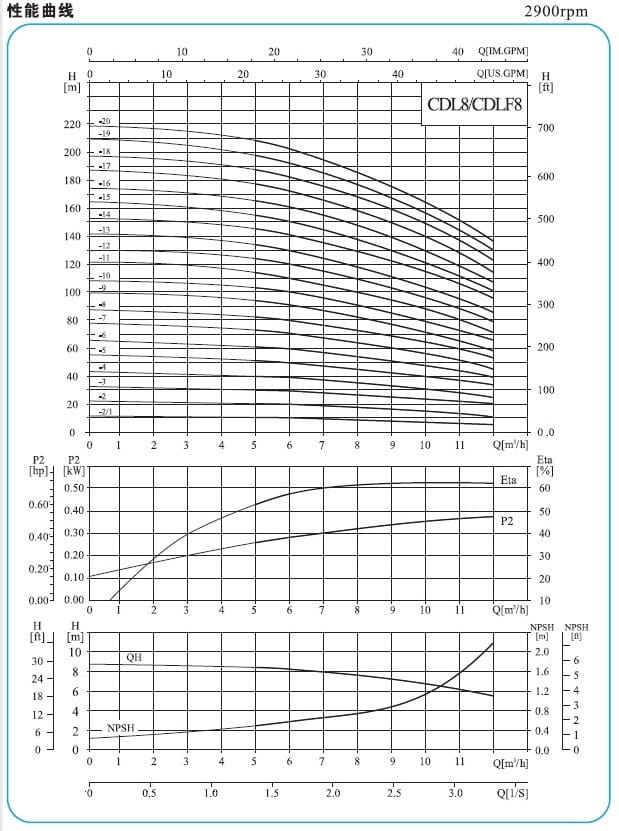

性能曲線：
下列說明適用于后面所示的曲線：
1、所有曲線都基于電機在恒速2900rpm或2950rpm的測量值。
2、曲線容差符合ISO9906，附錄A。
3、測試采用20℃不含空氣的水，運動粘度為1mm²/s。
4、泵的使用參照加粗曲線的性能范圍，以防流量過小產生過熱和流量過大使電機過載等。
