南元泵業 SDLT 不銹鋼立式多級離心泵產品說明書

1. 核心特點

材質優良：采用不銹鋼材質，耐腐蝕性強，適用于多種介質輸送。
結構緊湊：立式多級離心設計，進出水口在同一水平直線上，安裝占地小。
通用性強：性能參數同南方泵業 CDL 系列，可替代使用，兼容性好。
智能保護：可選配智能保護器，有效防止泵干轉、缺相、過載等故障。
電機高效：配備全封閉風冷式二級標準電機，運行穩定，效率高。

2. 技術參數

參數項目	規格指標
產品型號	SDLT 系列 (同 CDL/CDLF)
常見系列	SDL1, SDL2, SDL3, SDL4, SDL8, SDL12, SDL16, SDL20, SDL32, SDL45 等
典型型號	SDL1-3 至 SDL1-36, SDL2-2 至 SDL2-26, SDL3-2 至 SDL3-36, SDL4-2 至 SDL4-22, SDL8-2 至 SDL8-18, SDL12-16, SDL16-8, SDL20-10, SDL32-10 至 SDL32-90 等
電機功率	0.37kW ~ 45kW
額定轉速	2900 rpm / 2950 rpm
電源頻率	50Hz
標準電壓	單相 220-240V；三相 200-415V
防護等級	IP55
絕緣等級	F 級
性能標準	符合 ISO9906 附錄 A 容差要求

3. 應用行業

供水系統：水廠過濾與輸送、分區送水、主管增壓、高層建筑增壓供水。
工業增壓：流程水系統、清洗系統、高壓沖洗系統、消防系統。
液體輸送：冷卻和空調系統、鍋爐給水和冷凝系統、機床配套、輕度酸堿液體輸送。
水處理：超濾系統、反滲透系統、蒸餾系統、分離器、游泳池循環。
農業灌溉：農田灌溉、噴灌、滴灌系統。

4. 安裝與運行條件

介質要求：稀薄、干凈、非易燃易爆并不含固體顆?；蚶w維的液體。
液體溫度：
- 常溫型：-15℃ 至 +70℃
- 熱水型：-15℃ 至 +120℃
環境溫度：最高 +40℃
海拔高度：最高 1000m
安裝方式：非自吸立式安裝，電機軸通過聯軸器直接與泵軸聯接，拉桿螺栓固定耐壓筒及過流部件。

5. 注意事項

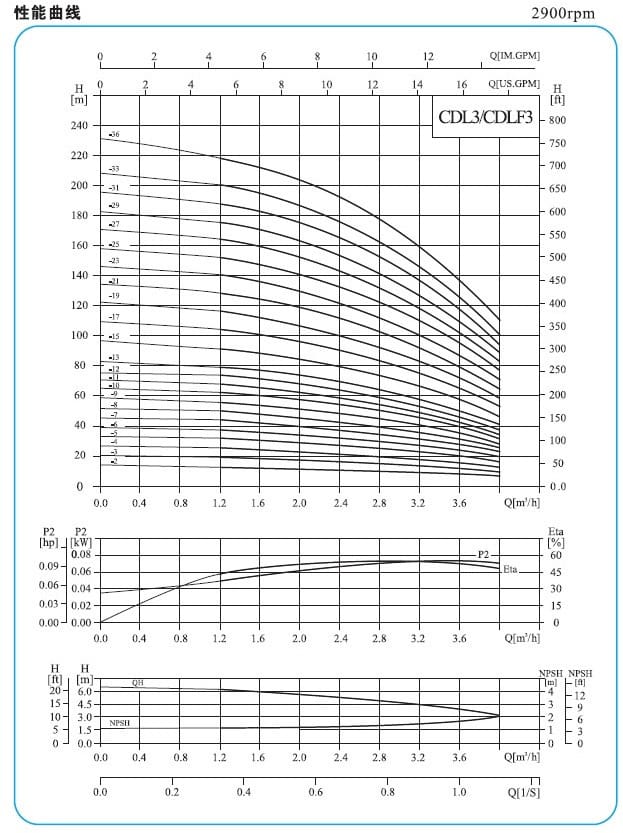

性能曲線使用：請參照加粗曲線的性能范圍使用，避免流量過小產生過熱或流量過大使電機過載。
測試基準：性能曲線基于 20℃不含空氣的水（運動粘度 1mm2/s）在恒速 2900/2950rpm 下測量。
介質兼容性：CDL 適用于無腐蝕性液體，CDLF 適用于輕度腐蝕性液體，嚴禁輸送含固體顆粒介質。
電氣保護：建議配置智能保護器，以確保在干轉、缺相或過載情況下及時停機保護。
電壓匹配：安裝前請確認現場電壓與電機標準電壓（220V/380V 等）匹配，確保接線正確。

SDLT不銹鋼立式多級離心泵(同南方泵業CDL)

應用：

CDL/CDLF是一種多功能產品，可以輸送從自來水到工業液體的各種不同介質，適應于不同溫度、流量和壓力范圍，CDL適用于無腐蝕性液體，CDLF適用于輕度腐蝕性液體。

♦供水：水廠過濾與輸送、水廠分區送水、主管增壓、高層建筑增壓。
♦工業增壓：流程水系統、清洗系統、高壓沖洗系統、消防系統。
♦工業液體輸送：冷卻和空調系統、鍋爐給水和冷凝系統、機床配套、酸和堿。
♦水處理：超濾系統、反滲透系統、蒸餾系統、分離器、游泳池。
♦灌溉：農田灌溉、噴灌、滴灌。
運行條件：
♦稀薄、干凈、非易燃易爆并不含固體顆粒或纖維的液體。
♦液體溫度：常溫型 -15℃至+70℃

            熱水型 -15℃至+120℃
♦環境溫度：最高+40℃
♦海拔：最高1000m
泵：
CDL/CDLF為安裝標準電機的非自吸立式多級離心泵，電機軸通過泵頭用聯軸器直接與泵軸聯接，拉桿螺栓將耐壓筒、過流部件固定在泵頭和進出水段之間，泵進出水口在泵底同一直線上；本泵可根據需要配置智能保護器，對泵干轉、缺相、過載等進行有效保護。
電機：
♦電機為全封閉，風冷式二級標準電機。
♦防護等級：IP55
♦絕緣等級：F
♦標準電壓：50Hz：1×220-230/240V
                3×200-220/346-380V
                3×220-240/380-415V
                  3×380-415V
