南元泵業 SDLT 系列不銹鋼立式多級離心泵產品詳解
產品概述
本產品由南元泵業制造，型號為 SDLT 不銹鋼立式多級離心泵（性能同南方泵業 CDL 系列），是一款多功能流體輸送設備。該泵采用不銹鋼材質，結構緊湊，能夠適應從自來水到工業液體的多種介質輸送需求，廣泛適用于不同溫度、流量和壓力范圍。其中 CDL 型適用于無腐蝕性液體，CDLF 型適用于輕度腐蝕性液體。
核心特點
- 廣泛介質適應性：可輸送稀薄、干凈、非易燃易爆并不含固體顆?；蚶w維的液體。
- 立式多級結構：電機軸通過聯軸器直接與泵軸聯接，拉桿螺栓將耐壓筒、過流部件固定在泵頭和進出水段之間，進出水口位于泵底同一直線上，安裝便捷。
- 智能安全保護：可根據需要配置智能保護器，對泵干轉、缺相、過載等進行有效保護，提升運行安全性。
- 高效標準電機：配置全封閉、風冷式二級標準電機，運行穩定可靠。
- 性能標準合規：性能曲線符合 ISO9906 附錄 A 標準，基于電機恒速 2900rpm 或 2950rpm 測量。
技術參數
- 產品系列：SDL1 至 SDL45 系列（含 SDLT12-30 等具體型號）
- 額定轉速：2900 rpm / 2950 rpm
- 電機功率范圍：0.37 KW 至 45 KW
- 揚程范圍：約 9 m 至 247 m（隨級數增加而提升）
- 液體溫度范圍：常溫型 -15℃ 至 +70℃；熱水型 -15℃ 至 +120℃
- 環境溫度：最高 +40℃
- 海拔高度：最高 1000m
- 電機防護等級：IP55
- 絕緣等級：F 級
- 標準電壓：50Hz (1×220-230/240V 或 3×200-220/346-380V 等)
- 測試介質：20℃不含空氣的水，運動粘度為 1mm2/s
應用行業
- 供水系統：水廠過濾與輸送、水廠分區送水、主管增壓、高層建筑增壓。
- 工業增壓：流程水系統、清洗系統、高壓沖洗系統、消防系統。
- 工業液體輸送：冷卻和空調系統、鍋爐給水和冷凝系統、機床配套、酸和堿液輸送。
- 水處理工程：超濾系統、反滲透系統、蒸餾系統、分離器、游泳池循環。
- 農業灌溉：農田灌溉、噴灌、滴灌系統。
安裝與運行條件
- 介質要求：必須為稀薄、干凈、非易燃易爆并不含固體顆?；蚶w維的液體。
- 溫度限制：嚴格遵守常溫型或熱水型的溫度限制，避免過熱損壞密封件。
- 環境限制：安裝環境溫度不得超過 +40℃，海拔高度不得超過 1000m，超出范圍需特殊定制。
- 安裝方式：非自吸立式安裝，確保泵進出水口管道支撐穩固，避免應力作用于泵體。
注意事項
- 性能曲線參照：泵的使用請參照加粗曲線的性能范圍，以防流量過小產生過熱和流量過大使電機過載。
- 保護器配置：強烈建議配置智能保護器，以預防干轉、缺相及過載風險。
- 介質兼容性：根據液體腐蝕性嚴格選擇 CDL（無腐蝕）或 CDLF（輕度腐蝕）型號，避免材質腐蝕。
- 定期維護：定期檢查電機絕緣等級及防護等級狀態，確保 IP55 防護有效，絕緣等級 F 級未被突破。
SDLT不銹鋼立式多級離心泵(同南方泵業CDL)
應用：
CDL/CDLF是一種多功能產品，可以輸送從自來水到工業液體的各種不同介質，適應于不同溫度、流量和壓力范圍，CDL適用于無腐蝕性液體，CDLF適用于輕度腐蝕性液體。
♦供水：水廠過濾與輸送、水廠分區送水、主管增壓、高層建筑增壓。
♦工業增壓：流程水系統、清洗系統、高壓沖洗系統、消防系統。
♦工業液體輸送：冷卻和空調系統、鍋爐給水和冷凝系統、機床配套、酸和堿。
♦水處理：超濾系統、反滲透系統、蒸餾系統、分離器、游泳池。
♦灌溉：農田灌溉、噴灌、滴灌。
運行條件：
♦稀薄、干凈、非易燃易爆并不含固體顆粒或纖維的液體。
♦液體溫度：常溫型 -15℃至+70℃
熱水型 -15℃至+120℃
♦環境溫度：最高+40℃
♦海拔：最高1000m
泵：
CDL/CDLF為安裝標準電機的非自吸立式多級離心泵，電機軸通過泵頭用聯軸器直接與泵軸聯接，拉桿螺栓將耐壓筒、過流部件固定在泵頭和進出水段之間，泵進出水口在泵底同一直線上；本泵可根據需要配置智能保護器，對泵干轉、缺相、過載等進行有效保護。
電機：
♦電機為全封閉，風冷式二級標準電機。
♦防護等級：IP55
♦絕緣等級：F
♦標準電壓：50Hz：1×220-230/240V
3×200-220/346-380V
3×220-240/380-415V
3×380-415V

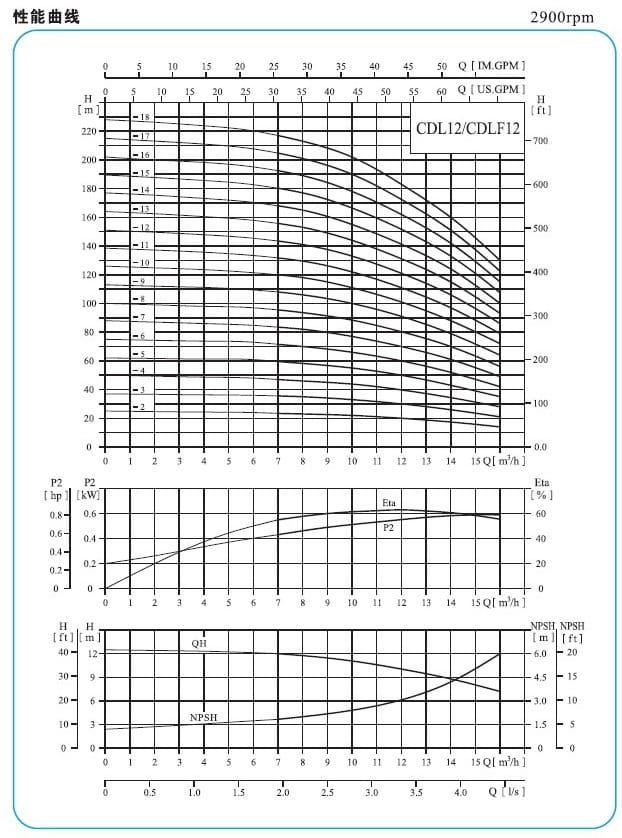

性能曲線：
下列說明適用于后面所示的曲線：
1、所有曲線都基于電機在恒速2900rpm或2950rpm的測量值。
2、曲線容差符合ISO9906，附錄A。
3、測試采用20℃不含空氣的水，運動粘度為1mm²/s。
4、泵的使用參照加粗曲線的性能范圍，以防流量過小產生過熱和流量過大使電機過載等。
