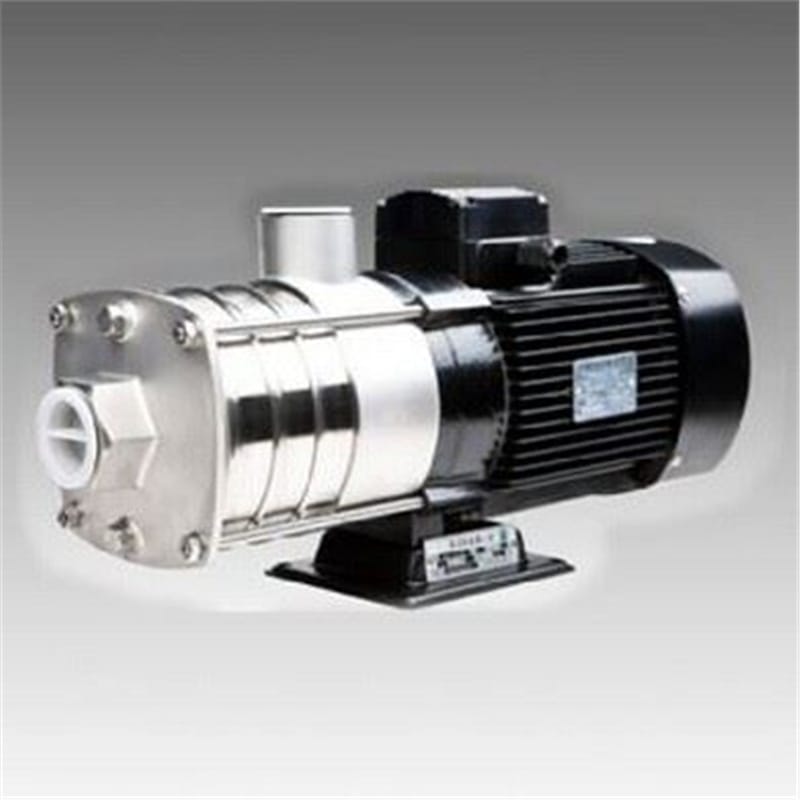

浙江南元泵業 SHF 系列不銹鋼節段式臥式多級離心泵
1. 產品概述
品牌：南元泵業
型號系列：SHF / SHF(T) 系列（同南方泵業 CHLF 系列）
產品名稱：不銹鋼節段式臥式多級離心泵
主要特點：該系列泵為輕型臥式多級離心泵，過流部件采用不銹鋼材質，結構緊湊，效率高，噪音低，適用于多種工業及民用場景。
2. 核心特點
- 材質優良：過流部件主要采用不銹鋼 AISI304 或 316，耐腐蝕性強，確保水質清潔。
- 結構緊湊：臥式多級節段式設計，占地面積小，安裝維護方便。
- 性能穩定：轉速恒定為 2900 r/min，運行平穩，振動小。
- 通用性強：可替代同類進口產品（如南方泵業 CHLF 系列），適配性強。
- 密封可靠：配備機械密封，防止泄漏，延長使用壽命。
3. 技術參數

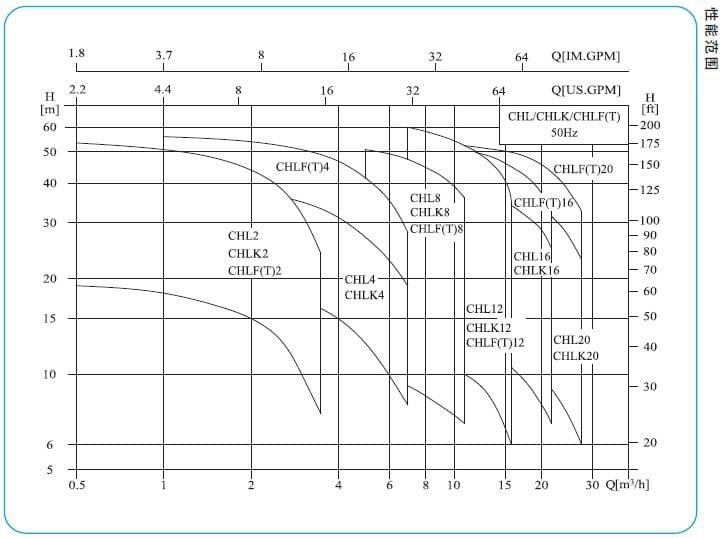

3.1 性能范圍
- 流量 (Q)：2 ~ 20 m3/h
- 揚程 (H)：9 ~ 50 m
- 電機功率 (P)：0.37 ~ 4.4 kW
- 轉速 (n)：2900 r/min
- 頻率：50Hz

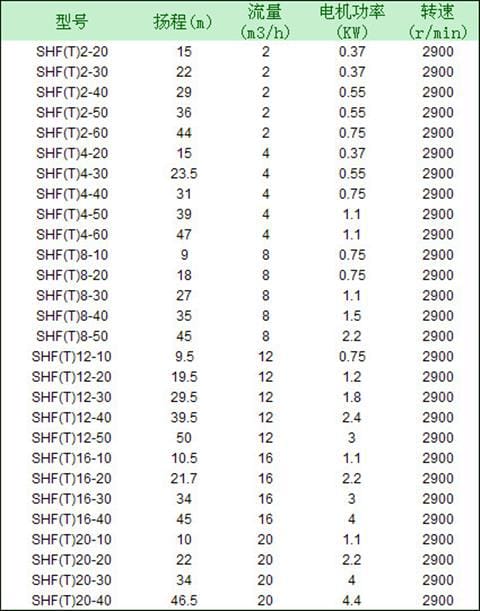

3.2 部分型號參數表
| 型號 |
流量 (m3/h) |
揚程 (m) |
電機功率 (kW) |
轉速 (r/min) |
| SHF(T)2-20 |
2 |
15 |
0.37 |
2900 |
| SHF(T)2-60 |
2 |
44 |
0.75 |
2900 |
| SHF(T)4-20 |
4 |
15 |
0.37 |
2900 |
| SHF(T)4-60 |
4 |
47 |
1.1 |
2900 |
| SHF(T)8-20 |
8 |
18 |
0.75 |
2900 |
| SHF(T)8-50 |
8 |
45 |
2.2 |
2900 |
| SHF(T)12-30 |
12 |
29.5 |
1.8 |
2900 |
| SHF(T)12-50 |
12 |
50 |
3.0 |
2900 |
| SHF(T)16-20 |
16 |
21.7 |
2.2 |
2900 |
| SHF(T)16-40 |
16 |
45 |
4.0 |
2900 |
| SHF(T)20-30 |
20 |
34 |
4.0 |
2900 |
| SHF(T)20-40 |
20 |
46.5 |
4.4 |
2900 |

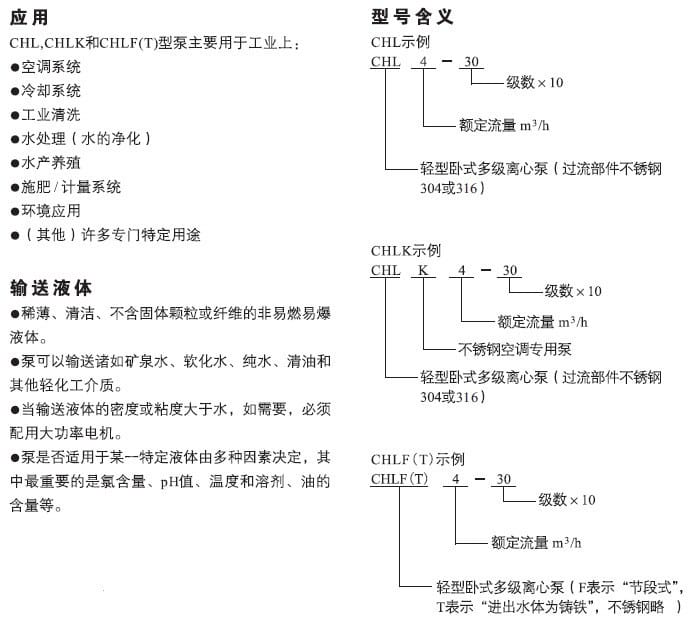

4. 應用行業
本系列泵廣泛應用于以下領域：
- 暖通空調：空調系統循環、冷卻系統。
- 工業清洗：高壓清洗設備供水。
- 水處理：水的凈化、軟化水輸送、純水輸送。
- 農業養殖：水產養殖供氧及水循環。
- 計量施肥：施肥系統、計量系統。
- 環境保護：環境應用及特定用途液體輸送。

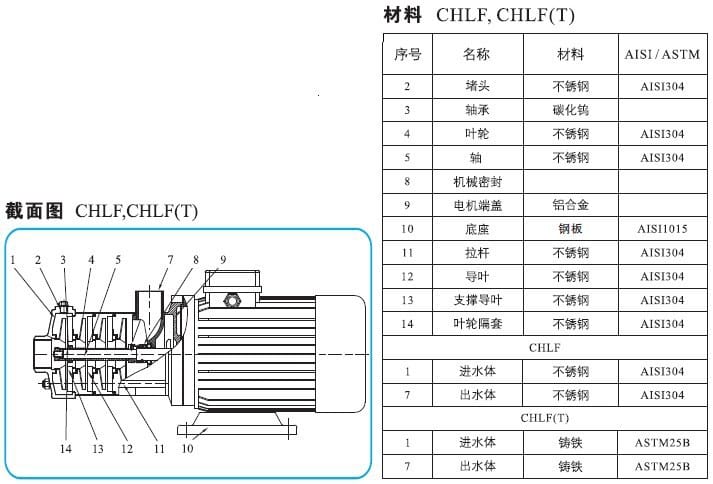

5. 材料配置
| 部件名稱 |
材料型號 (SHF/CHLF) |
備注 |
| 進水體/出水體 |
不銹鋼 AISI304 / 鑄鐵 ASTM25B |
T 型號進出水體為鑄鐵 |
| 葉輪 |
不銹鋼 AISI304 |
- |
| 軸 |
不銹鋼 AISI304 |
- |
| 軸承 |
碳化鎢 |
耐磨損 |
| 機械密封 |
標準機械密封 |
- |
| 電機端蓋 |
鋁合金 |
散熱性好 |
| 底座 |
鋼板 AISI1015 |
堅固耐用 |
| 拉桿/導葉 |
不銹鋼 AISI304 |
- |
6. 安裝條件與尺寸
6.1 安裝環境要求
- 基礎要求：泵應安裝在水平、堅固的基礎上，基礎重量應為泵機組重量的 3-5 倍。
- 空間要求：周圍應留有足夠的空間以便于檢修和維護（建議四周至少保留 1 米空間）。
- 通風條件：電機周圍應保持通風良好，環境溫度不超過 40℃。
- 管路連接：進出口管路應有獨立支撐，避免重量壓在泵體上；進口管路應盡量短且直，避免氣蝕。

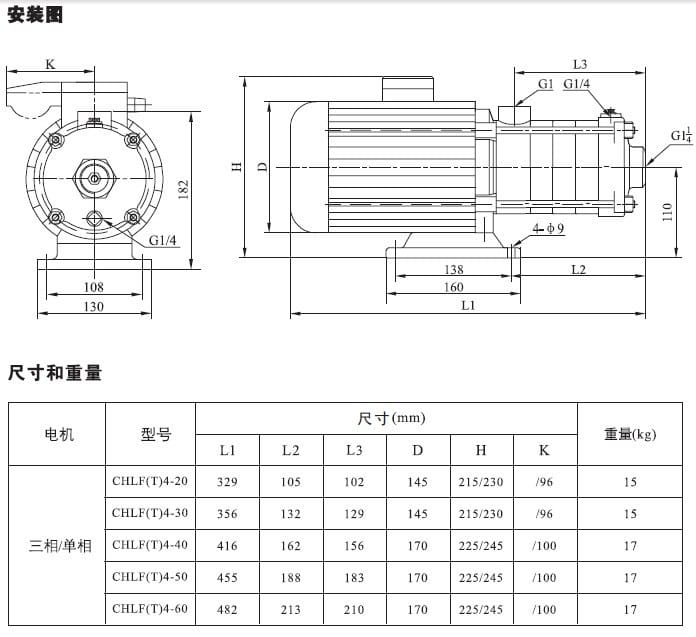

6.2 外形尺寸參考 (以 CHLF(T)4 系列為例)
| 型號 |
L1 (mm) |
L2 (mm) |
L3 (mm) |
D (mm) |
H (mm) |
重量 (kg) |
| CHLF(T)4-20 |
329 |
105 |
102 |
145 |
215/230 |
15 |
| CHLF(T)4-30 |
356 |
132 |
129 |
145 |
215/230 |
15 |
| CHLF(T)4-40 |
416 |
162 |
156 |
170 |
225/245 |
17 |
| CHLF(T)4-50 |
455 |
188 |
183 |
170 |
225/245 |
17 |
| CHLF(T)4-60 |
482 |
213 |
210 |
170 |
225/245 |
17 |
(注：H 尺寸中前者為單相電機高度，后者為三相電機高度)
7. 注意事項
- 輸送液體要求：
- 僅適用于稀薄、清潔、不含固體顆?；蚶w維的非易燃易爆液體。
- 可輸送礦泉水、軟化水、純水、清油和其他輕化工介質。
- 嚴禁輸送含有大量顆粒、纖維或易沉淀的介質，以免堵塞葉輪。
- 電機配置：
- 當輸送液體的密度或粘度大于水時，必須配用大功率電機，以防過載。
- 泵是否適用于某一特定液體由多種因素決定，其中最重要的是氯含量、pH 值、溫度和溶劑、油的含量等。
- 運行維護：
- 啟動前請確保泵腔內充滿液體，嚴禁空轉。
- 定期檢查機械密封及軸承狀況，發現異常及時停機檢修。
- 長期停用時，應排盡泵內積液，防止銹蝕或凍裂。
