| 系列型號 | 級數范圍 | 功率范圍 (KW) | 流量范圍 (m3/h) | 轉速 (rpm) |
|---|---|---|---|---|
| SDL1 | 3-30 | 0.37-1.5 | 11.5-166 | 2900 |
| SDL2 | 2-26 | 0.37-3 | 15-198 | 2900 |
| SDL3 | 3-36 | 0.37-3 | 9-168 | 2900 |
| SDL4 | 2-22 | 0.37-4 | 15-178 | 2900 |
| SDL8 | 2-16 | 0.75-7.5 | 18-167 | 2900 |
| SDL12 | 12-20 | 1.1-18.5 | 22-202 | 2900 |
| SDL16 | 16 | 2.2-15 | 22-166 | 2900 |
| SDL32 | 10-32 | 1.5-30 | 9-225 | 2900 |
| SDL45 | 10-130 | 3-45 | 15-247 | 2900 |
注：性能曲線基于 20℃不含空氣的水，運動粘度 1mm2/s 測試，容差符合 ISO9906 附錄 A。
SDL不銹鋼立式多級離心泵(同南方泵業CDLF)
應用：
CDL/CDLF是一種多功能產品，可以輸送從自來水到工業液體的各種不同介質，適應于不同溫度、流量和壓力范圍，CDL適用于無腐蝕性液體，CDLF適用于輕度腐蝕性液體。
♦供水：水廠過濾與輸送、水廠分區送水、主管增壓、高層建筑增壓。
♦工業增壓：流程水系統、清洗系統、高壓沖洗系統、消防系統。
♦工業液體輸送：冷卻和空調系統、鍋爐給水和冷凝系統、機床配套、酸和堿。
♦水處理：超濾系統、反滲透系統、蒸餾系統、分離器、游泳池。
♦灌溉：農田灌溉、噴灌、滴灌。
運行條件：
♦稀薄、干凈、非易燃易爆并不含固體顆粒或纖維的液體。
♦液體溫度：常溫型 -15℃至+70℃
熱水型 -15℃至+120℃
♦環境溫度：最高+40℃
♦海拔：最高1000m
泵：
CDL/CDLF為安裝標準電機的非自吸立式多級離心泵，電機軸通過泵頭用聯軸器直接與泵軸聯接，拉桿螺栓將耐壓筒、過流部件固定在泵頭和進出水段之間，泵進出水口在泵底同一直線上；本泵可根據需要配置智能保護器，對泵干轉、缺相、過載等進行有效保護。
電機：
♦電機為全封閉，風冷式二級標準電機。
♦防護等級：IP55
♦絕緣等級：F
♦標準電壓：50Hz：1×220-230/240V
3×200-220/346-380V
3×220-240/380-415V
3×380-415V

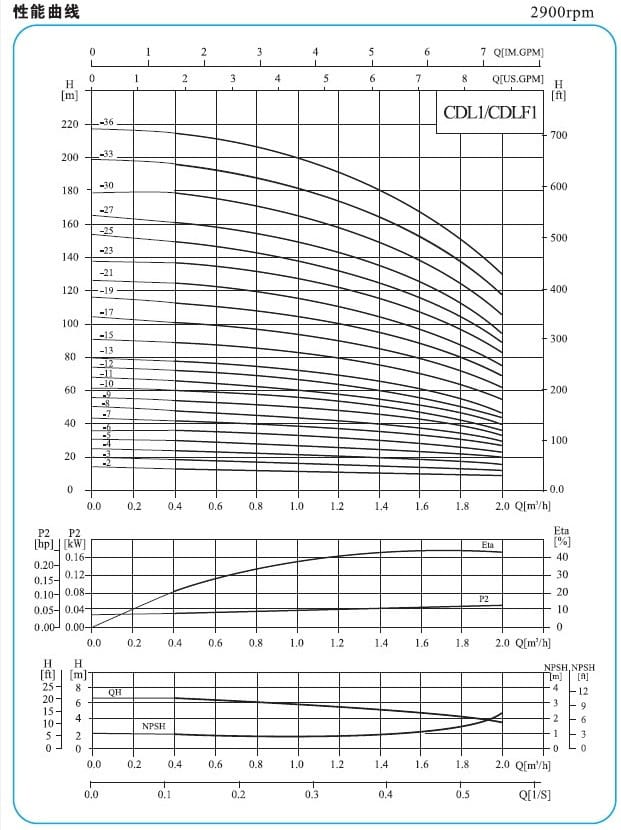

性能曲線：
下列說明適用于后面所示的曲線：
1、所有曲線都基于電機在恒速2900rpm或2950rpm的測量值。
2、曲線容差符合ISO9906，附錄A。
3、測試采用20℃不含空氣的水，運動粘度為1mm²/s。
4、泵的使用參照加粗曲線的性能范圍，以防流量過小產生過熱和流量過大使電機過載等。
